ГОСТ 15511-70. Гайки упорные для борштанг и расточных оправок. Конструкция

(утв. Постановлением Госстандарта СССР от 13.02.1970 № 163)

(ред. от 01.01.1990)

от 13 февраля 1970 г. № 163

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ УПОРНЫЕ ДЛЯ БОРШТАНГ И РАСТОЧНЫХ ОПРАВОК

КОНСТРУКЦИЯ

Back nuts for boring bars and boring arbors.

Взамен МН 2619-61

Дата введения 1 января 1971 года

Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: В.В. Андреев, Е.М. Коваленко, В.Д. Поляков, А.З. Старосельский, О.Ф. Хмунина.

Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.02.70 № 163.

Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9.306-85 ГОСТ 1759.0-87 ГОСТ 4543-71 ГОСТ 10549-80 ГОСТ 16093-81 ГОСТ 21474-75 ГОСТ 24643-81 ГОСТ 24705-81	10 11 3 9 8 2 5 8

Переиздание (февраль 1999 г.) с Изменениями № 1, 2, утвержденными в марте 1980 г., январе 1990 г. (ИУС № 5, 1980; № 5, 1990).

1. Настоящий стандарт распространяется на упорные гайки, применяемые в гаечных упорах на борштангах и расточных оправках.

2. Конструкция и размеры упорных гаек должны соответствовать указанным на чертеже и в таблице.

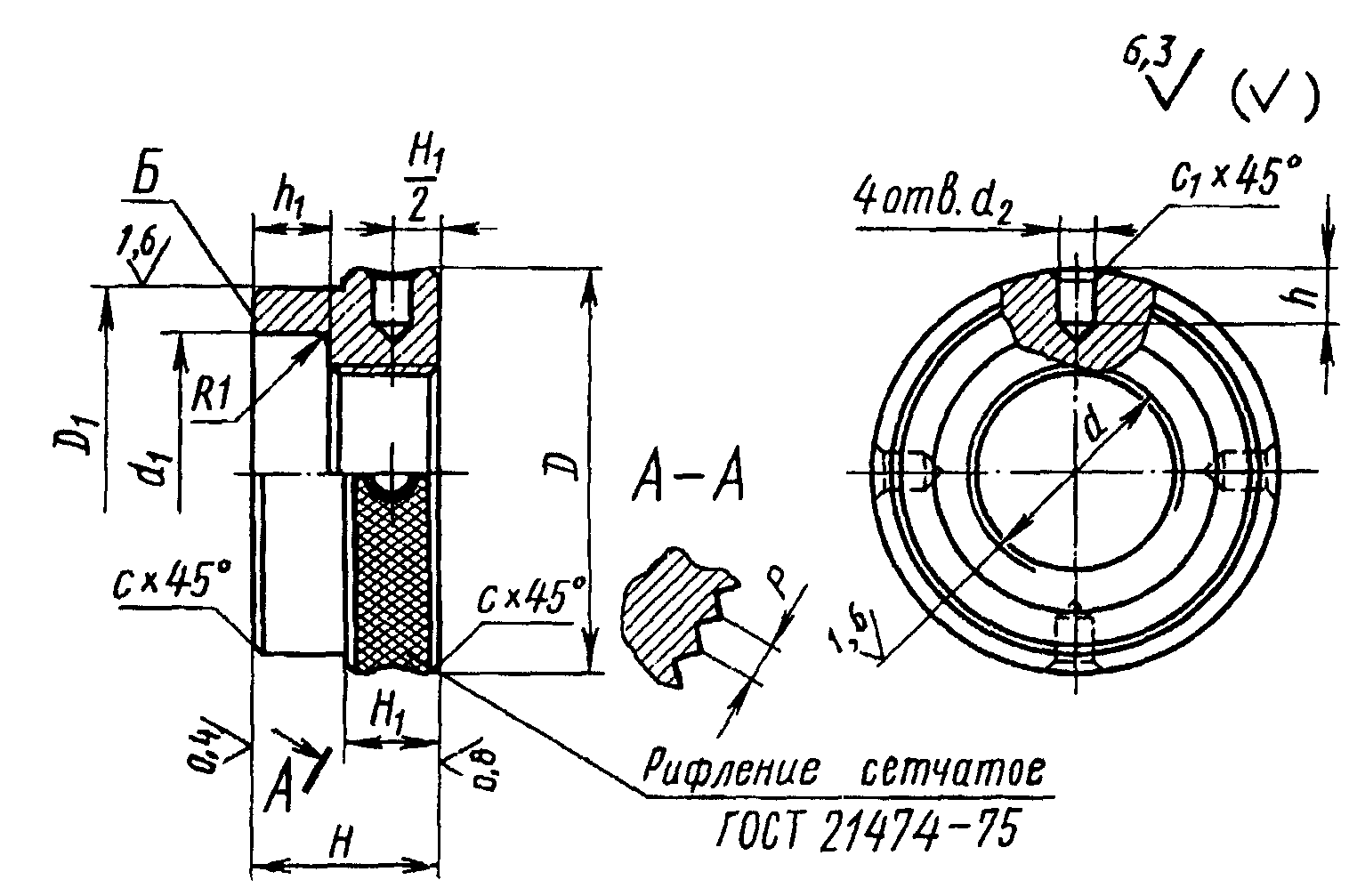

Чертеж

Размеры, мм

Обозначения гаек	Применяемость	Номинальный диаметр резьбы d	Шаг резьбы	D h12	H	D 1	H 1	d 1	d 2 H12	h	h 1	p	c	c 1	Масса, кг ~
6002-0107		24	1,0	42	20	40	10	28	4,5	6,0	8	1,0	1,0	0,6	0,123
6002-0108		27		45		43	12	30	5,5					1,0	0,139
6002-0109		30	1,5					34							0,113
6002-0102		33		52		50		36							0,175
6002-0110		36		55		53		40							0,184
6002-0111		39		60		58		42							0,229
6002-0104		42		63	22	60		45			10				0,257
6002-0112		45		65		62		50							0,242
6002-0113		48		75		72	14	52	6,0	8,5					0,397
6002-0114		52		80	25	77		56			12				0,498
6002-0115		56	2,0					60							0,430
6002-0116		60		90		87	16	65	8,0	9,0		1,2			0,604
6002-0117		64						70							0,514
6002-0118		72		105	32	102		78			16				0,988
6002-0119		76		110		107		80							1,108
6002-0120		80		120		117		85							1,412
6002-0121		85						90							1,245
6002-0122		90		125		122	18	95							1,315
6002-0123		95		130		127		100					1,6		1,377
6002-0124		100		140		137		105							1,706

Пример условного обозначения упорной гайки диаметром резьбы 24 мм:

Гайка упорная 6002-0107 ГОСТ 15511-70

(Измененная редакция, Изм. № 1, 2.)

3. Материал — сталь марки 40Х по ГОСТ 4543. Допускается замена на сталь других марок по механическим свойствам не ниже, чем у стали марки 40Х.

4. Твердость — 36 ... 42 HRC. Твердость плоскости Б на глубину 1,2 — 2 мм — 50 ... 54 HRC.

5. Допуск перпендикулярности торцов относительно среднего диаметра резьбы и параллельности торцов — по 7-й степени точности ГОСТ 24643.

(Измененная редакция, Изм. № 2.)

6. (Исключен, Изм. № 2.)

7. Неуказанные предельные отклонения размеров: Н14, h14, \pm \frac{t_{2}}{2} .

8. Резьба метрическая — по ГОСТ 24705. Поле допуска резьбы — 6Н по ГОСТ 16093.

7, 8. (Измененная редакция, Изм. № 2.)

---
