ВИНТЫ НАЖИМНЫЕ С НАКАТАННОЙ ГОЛОВКОЙ
Knurled head pressure screws. Design
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена 01.07.1970.
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.1989 № 1028.
Издание (январь 2005 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).
Настоящий стандарт распространяется на нажимные винты с накатанной головкой, предназначенные для станочных приспособлений.
1. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
| Обозначение винтов | Применяемость | d | l | H | D | d 2 | h | P | c | Масса, кг, ~= |
| 7006-0001 | М3 | 12 | 3 | 12 | - | - | 0,8 | 0,6 | 0,004 | |
| 7006-0002 | 16 | 0,004 | ||||||||
| 7006-0003 | 20 | 0,004 | ||||||||
| 7006-0004 | М4 | 16 | 4 | 16 | 0,007 | |||||
| 7006-0005 | 20 | 0,007 | ||||||||
| 7006-0006 | 25 | 0,008 | ||||||||
| 7006-0007 | М5 | 20 | 5 | 20 | 0,014 | |||||
| 7006-0008 | 25 | 0,015 | ||||||||
| 7006-0009 | 32 | 0,016 | ||||||||
| 7006-0010 | 40 | 0,017 | ||||||||
| 7006-0011 | М6 | 25 | 6 | 25 | 0,028 | |||||
| 7006-0012 | 32 | 0,029 | ||||||||
| 7006-0013 | 40 | 0,030 | ||||||||
| 7006-0014 | 50 | 0,032 | ||||||||
| 7006-0015 | М8 | 32 | 8 | 32 | 1,0 | 1,0 | 0,061 | |||
| 7006-0016 | 40 | 0,064 | ||||||||
| 7006-0017 | 50 | 0,067 | ||||||||
| 7006-0018 | 60 | 0,070 | ||||||||
| 7006-0019 | М10 | 40 | 10 | 36 | 3,8 | 5,5 | 0,098 | |||
| 7006-0020 | 50 | 0,103 | ||||||||
| 7006-0021 | 60 | 0,108 | ||||||||
| 7006-0022 | 80 | 0,118 | ||||||||
| 7006-0023 | М12 | 50 | 12 | 40 | 4,5 | 6,5 | 0,150 | |||
| 7006-0024 | 60 | 0,158 | ||||||||
| 7006-0025 | 80 | 0,173 | ||||||||
| 7006-0026 | 100 | 0,188 |
Пример условного обозначения нажимного винта с накатанной головкой размерами d = М3, t = 12 мм:
(Измененная редакция, Изм. № 1, 2).
2. Материал — сталь марки 45 по ГОСТ 1050-80. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
4. Неуказанные предельные отклонения размеров: Н14; h14; \pm \frac{t_{2}}{2} .
5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6g по ГОСТ 16093-81.
4, 5. (Измененная редакция, Изм. № 2).
6. Размеры недорезов для резьбы — по ГОСТ 10549-80.
6а. Размеры концов винтов — по ГОСТ 12414-94.
(Введен дополнительно, Изм. № 1).
7. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
8. Остальные технические требования — по ГОСТ 1759.0-87.
9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии винтов одного типоразмера.

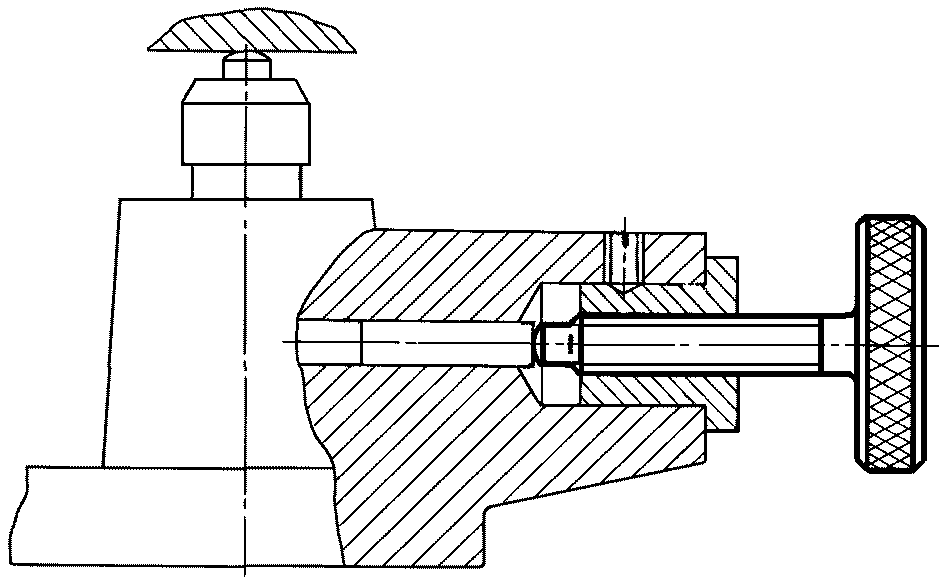

10. Пример применения нажимных винтов с накатанной головкой указан в Приложении.
(Введен дополнительно, Изм. № 2).
