ГОСТ 14727-69. Гайки шестигранные со сферическим торцом. Конструкция
(введен в действие Постановлением Госстандарта СССР от 13.06.1969 № 680)
(ред. от 01.04.1989)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Введен в действие с 1 июля 1970 года. Взамен ГОСТ 3392-57, ГОСТ 4089-57.
от 13 июня 1969 г. № 680
ГАЙКИ ШЕСТИГРАННЫЕ СО СФЕРИЧЕСКИМ ТОРЦОМ
Spherical and hexagon nuts. Design
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена 01.07.1970.
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.1989 № 1027.
Издание (январь 2005 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).
Настоящий стандарт распространяется на шестигранные гайки со сферическим торцом, предназначенные для станочных приспособлений.

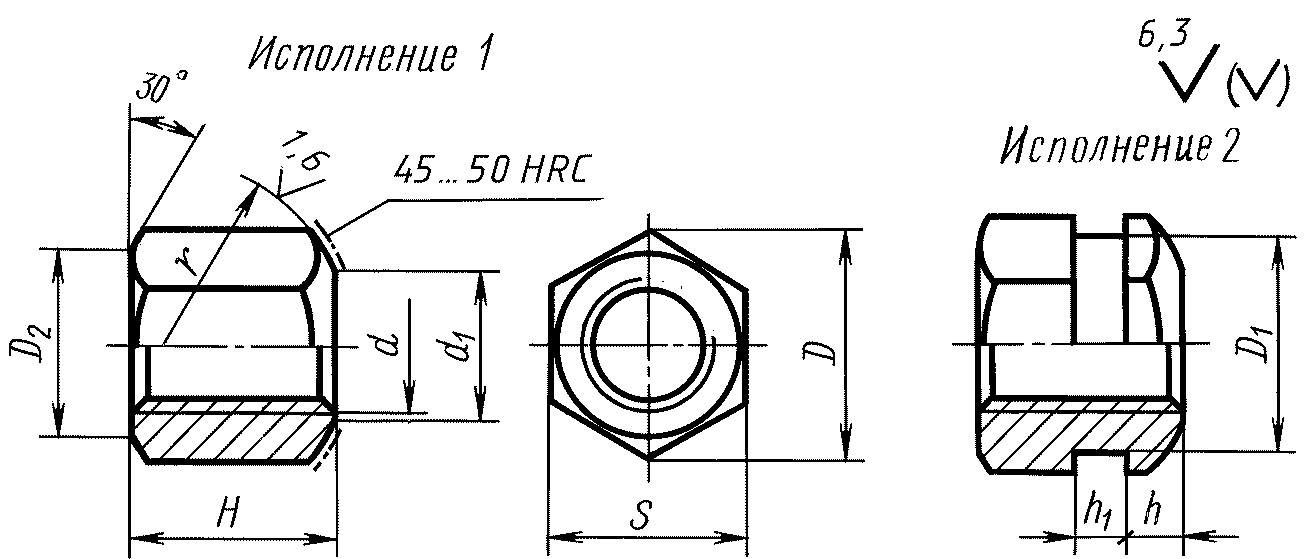

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
D_{2} \approx 0,95S
Размеры в мм
| Обозначение гаек | Применяемость | Исполнение | d | S h13 | H | D | D 1 | d 1 | h | h 1 | r | Масса, кг, ~= |
| 7003-0271 | 1 | М6 | 10 | 9 | 11,5 | - | 7 | - | - | 9 | 0,004 | |
| 7003-0272 | 2 | 12 | 13,8 | 11,0 | 2,5 | 3 | 12 | 0,006 | ||||
| 7003-0273 | 1 | М8 | 14 | 12 | 16,2 | - | 9 | - | - | 0,011 | ||
| 7003-0274 | 2 | 13,0 | 3,5 | 3 | 0,010 | |||||||
| 7003-0275 | 1 | М10 | 17 | 15 | 19,6 | - | 11 | - | - | 15 | 0,021 | |
| 7003-0276 | 2 | 15,5 | 4,0 | 4 | 0,018 | |||||||
| 7003-0277 | 1 | М12 | 19 | 18 | 21,9 | - | 14 | - | - | 18 | 0,031 | |
| 7003-0278 | 2 | 22 | 25,4 | 20,0 | 5,5 | 5 | 0,043 | |||||
| 7003-0279 | 1 | М16 | 24 | 24 | 27,7 | - | 18 | - | - | 22 | 0,060 | |
| 7003-0280 | 2 | 27 | 31,2 | 26,0 | 6,0 | 6 | 0,080 | |||||
| 7003-0281 | 1 | М20 | 30 | 30 | 34,6 | - | 22 | - | - | 27 | 0,120 | |
| 7003-0282 | 2 | 32 | 35,9 | 30,0 | 6,5 | 6 | 0,140 | |||||
| 7003-0283 | 1 | М24 | 36 | 36 | 41,6 | - | 26 | - | - | 32 | 0,206 | |
| 7003-0284 | 2 | 34,0 | 6,5 | 7 | 0,194 | |||||||
| 7003-0285 | 1 | М30 | 46 | 45 | 53,1 | - | 32 | - | - | 40 | 0,419 | |
| 7003-0286 | 2 | 45,0 | 9,0 | 8 | 0,404 | |||||||
| 7003-0287 | 1 | М36 | 55 | 54 | 63,5 | - | 38 | - | - | 50 | 0,715 | |
| 7003-0288 | 2 | 52,0 | 10,0 | 8 | 0,680 | |||||||
| 7003-0289 | 1 | М42 | 65 | 63 | 75,0 | - | 45 | - | - | 58 | 1,170 | |
| 7003-0290 | М48 | 75 | 72 | 86,5 | 52 | 67 | 1,800 |
Пример условного обозначения шестигранной гайки со сферическим торцом исполнение 1, размером d = М6:
(Измененная редакция, Изм. № 1, 2).
2. Материал — сталь марки 40Х по ГОСТ 4543-71. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 40Х.
4. Неуказанные предельные отклонения размеров: Н14; h14, \pm \frac{t_{2}}{2} .
5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6Н по ГОСТ 16093-81.
4, 5. (Измененная редакция, Изм. № 2).
6. Размеры фасок для резьбы — по ГОСТ 10549-80.
7. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
8. Остальные технические требования — по ГОСТ 1759.0-87.
9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.
10. Пример применения шестигранных гаек со сферическим торцом указан в Приложении.
(Введен дополнительно, Изм. № 2).
