ГОСТ 14725-69*. Болты откидные с трапецеидальной резьбой. Конструкция и размеры

(утв. Постановлением Госстандарта СССР от 13.06.1969 № 680)

(ред. от 01.06.1980)

от 13 июня 1969 г. № 680

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ ОТКИДНЫЕ С ТРАПЕЦЕИДАЛЬНОЙ РЕЗЬБОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Swing bolts with trapezoidal thread.

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 срок введения установлен

с 1 июля 1970 года

Проверен в 1980 г. Срок действия ограничен

до 1 января 1990 года

• Переиздание (сентябрь 1985 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС № 9, 1980 г.).

Настоящий стандарт распространяется на откидные болты с трапецеидальной резьбой, предназначенные для станочных приспособлений.

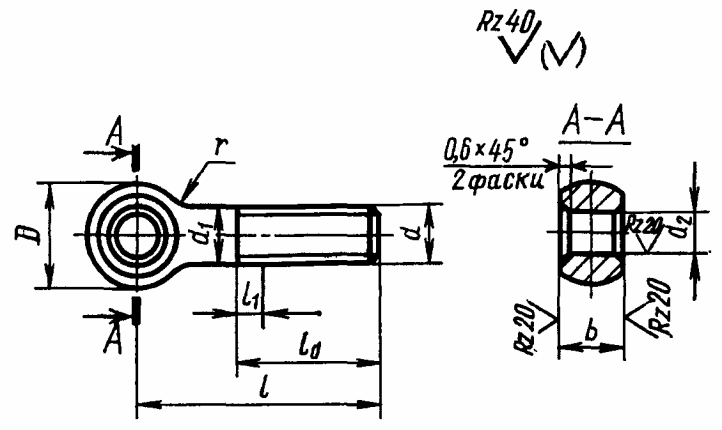

1. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение болтов	Применяемость	d кл. 3	l		D	d 1	d 2 (пред. откл. по D11)	b (пред. откл. по d11)	l 0	Длина сбега l , не	r	Дельта <*>	Масса, кг ~=
			Номин.	Пред. откл.						1 более
7002-0641		Трап. 16 x 4	70	+/- 1,8	28	16	12	18	50	8	6	0,5	0,129
7002-0642			80										0,145
7002-0643			90										0,160
7002-0644			100										0,176
7002-0645			110										0,192
7002-0646			125										0,216
7002-0647			140	+/- 2,0									0,239
7002-0648			160										0,271
7002-0649			180										0,303
7002-0650			200										0,334
7002-0651		Трап. 20 x 4	90	+/- 1,8	34	20	16	22				0,6	0,262
7002-0652			100										0,286
7002-0653			110										0,311
7002-0654			125										0,348
7002-0655			140	+/- 2,0									0,385
7002-0656			160						60				0,430
7002-0657			180										0,470
7002-0658			200										0,529
7002-0659			220	+/- 2,5									0,578
7002-0660			250										0,652
7002-0661		Трап. 24 x 5	100	+/- 1,8	42	24	20	25	60	10	10	0,7	0,416
7002-0662			110										0,451
7002-0663			125										0,505
7002-0664			140	+/- 2,0									0,558
7002-0665			160						70				0,622
7002-0666			180										0,693
7002-0667			200										0,765
7002-0668			220	+/- 2,5									0,836
7002-0669			250										0,942
7002-0670			280										1,049
7002-0671		Трап. 30 x 6	125	+/- 1,8	52	30	25	32		12		0,8	0,834
7002-0672			140	+/- 2,0									0,917
7002-0673			160						80				1,018
7002-0674			180										1,130
7002-0675			200										1,240
7002-0676			220	+/- 2,5									1,350
7002-0677			250										1,517
7002-0678			280										1,683
7002-0679			320	+/- 3,0									1,905

---

<*> Допускаемое смещение оси головки относительно оси стержня.

Пример условного обозначения откидного болта с трапецеидальной резьбой, размерами d = Трап 16 х 4, l = 70 мм:

Болт 7002-0641 ГОСТ 14725-69

(Измененная редакция, Изм. № 1).

2. Материал — сталь марки 45 по ГОСТ 1050-74. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — 34,5 ... 39,5 HRC_{\text{э}}

4. Неуказанные предельные отклонения размеров: валов — h14, остальных — \pm \frac{IT14}{2} .

---
