ГОСТ 13792-68*. Втулки переходные с отжимной гайкой для концевых фрез с коническим хвостовиком. Конструкция и размеры

(утв. и введен в действие Госстандартом СССР 18.06.1968)

(ред. от 01.12.1984))

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ПЕРЕХОДНЫЕ С ОТЖИМНОЙ ГАЙКОЙ ДЛЯ КОНЦЕВЫХ ФРЕЗ С КОНИЧЕСКИМ ХВОСТОВИКОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Adapters with pulling-off nut for end cutters with tapered shank. Design and dimensions

1.1. Конструкция и размеры переходных втулок должны соответствовать указанным на черт. 1 и в табл. 1.

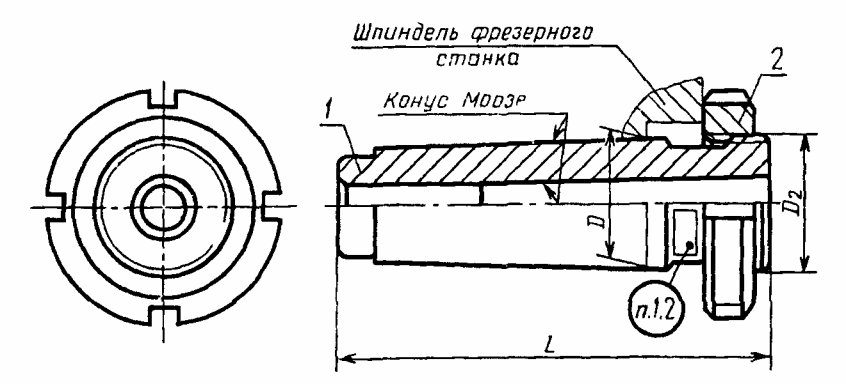

Черт. 1

Таблица 1

                                                  Размеры, мм

Обозначение втулок	Применяемость	Конус Mopзe		D	L	D 2	Масса, кг, не более	Дет. 1 Втулка	Дет. 2 Гайка
		наружный	внутренний						ГОСТ 11871-80
								Количество
								1	1
								Обозначение деталей
6101-0091		3	1	23,825	85	M27 x 1,5	0,297	6101-0091/001	ВМ 27 x 1,5.7Н.05.05
6101-0092			2				0,195	6101-0092/001
6101-0093		4		31,267	95	М36 x 1,5	0,461	6101-0093/001	ВМ 36 x 1,5.7Н.05.05
6101-0094			3				0,327	6101-0094/001
6101-0095		5	2				1,258	6101-0095/001	BM 48 x 1,5.7H.05.05
6101-0096			3	44,399	115	M48 x 1,5	1,097	6101-0096/001
6101-0097			4				0,844	6101-0097/001

Пример условного обозначения втулки с наружным конусом Морзе 3 и внутренним конусом Морзе 1:

Втулка 6101-0091 ГОСТ 13792-68

(Измененная редакция, Изм. № 2, 3.)

1.2. Маркировать: обозначение и товарный знак предприятия-изготовителя.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ ВТУЛОК (деталь 1)

2.1. Конструкция и размеры втулок должны соответствовать указанным на черт. 2 и в табл. 2.

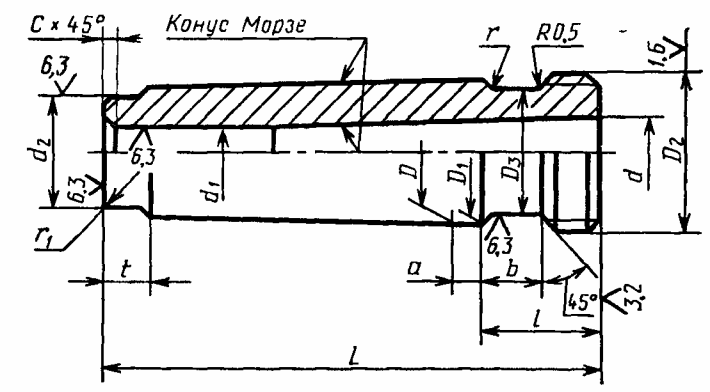

Черт. 2

Таблица 2

                                                  Размеры, мм

Обозначение втулок	Конус Морзе		d	D	D 1 (справ.)	D 2	D 3	L	d 1	d 2	l	а	b	t	с	r	r 1	Масса, кг, не более
	наружный	внутренний
6101-0091/001	3	1	12,065	23,825	24,1	М27 x 1,5	24	85	9,7	19	20	5	10	7	1,0	-	0,6	0,217
6101-0092/001		2	17,780						14,9						0,5			0,115
6101-0093/001	4			31,267	31,6	М36 x 1,5	30	95		25	24	6,5		9	1,0	1	1,0	0,354
6101-0094/001		3	23,825						20,2						0,5			0,220
6101-0095/001	5	2	17,780	44,399	44,7	M48 x 1,5	42	115	14,9	35,7	28		14	10	1,0	2	2,5	1,013
6101-0096/001		3	23,825						20,2									0,852
6101-0097/001		4	31,267						26,5									0,599

Примечание. Допускается для поверхностей конусов Морзе 1 и 2 параметр шероховатости по Ra <= 1,25 мкм ГОСТ 2789-73.

(Измененная редакция, Изм. № 1, 2, 3.)

2.2. Материал — сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.

(Измененная редакция, Изм. № 3.)

2.3 — 2.5. (Исключены, Изм. № 1.)

2.6 Конусы Морзе — по ГОСТ 25557-82.

2.7. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 8g по ГОСТ 16093-81.

(Измененная редакция, Изм. № 1, 2.)

2.8 Фаски под резьбу — по ГОСТ 10549-80.

2.11 Остальные технические требования — по ГОСТ 17166-71.

(Введен дополнительно, Изм. № 1.)

---
