ГОСТ 13433-68*. Винты нажимные с отверстием под рукоятку и концом под пяту для станочных приспособлений. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13433-68*Действующий акт

(утв. Госстандартом СССР 02.01.1968)

(ред. от 01.06.1980)

Утвержден и введен в действие
Госстандартом СССР

2 января 1968 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ НАЖИМНЫЕ С ОТВЕРСТИЕМ ПОД РУКОЯТКУ И КОНЦОМ ПОД ПЯТУ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Pressure screws with hole for handle and point for foot for machine retaining devices. Design and sizes

ГОСТ 13433-68*

Группа Г27

Взамен ГОСТ 3386-57
в части винтов типа Б
и ГОСТ 3387-57
в части винтов типа Б

Проверен в 1980 г. Срок действия ограничен с 01.01.1969 г. до 01.01.1990 г..

Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.

Переиздание (ноябрь 1982 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС 9, 1980 г.)

1. Конструкция и размеры нажимных винтов с отверстием под рукоятку и концом под пяту должны соответствовать указанным на чертеже и в таблице.

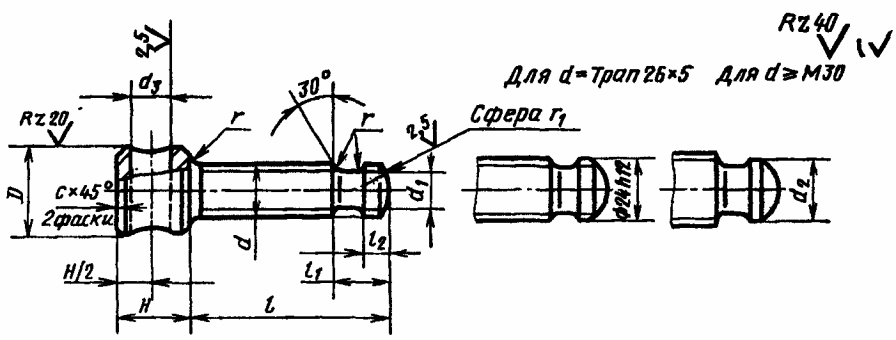

рис. 1

Обозначение винтов	Применяемость	d	l	H	D	d 1	d 2 (пред. откл. по h12)	d 3 (пред. откл. по Н7 или H12)	l 1	l 2	r	r 1	с	Масса, кг
7006-0801		М6	25	10	12	4,5	-	5	9,0	3,0	0,4	4	1,0	0,013
0802			32											0,015
0803			40											0,017
0804			50											0,018
0805		М8	32	12	16	6,0		6	10,5	4,0		6		0,027
0806			40											0,030
0807			50											0,033
0808			60											0,036
0809		М10	40	14	18	7,0		8	13,0	5,0	0,5			0,044
0810			50											0,049
0811			60											0,054
0812			80											0,064
0813		М12	50	18	20	9,0		10	14,5	6,5	0,6	8	1,6	0,071
0814			60											0,078
0815			80											0,093
0816			100											0,108
0817		М16	60	20	24	12,0		12	17,0	8,0	0,8	12		0,133
0818			80											0,160
0819			100											0,188
0820			120											0,216
0821			140											0,244
0822		Трап 16 х 4	60											0,124
0823			80											0,149
0824			100											0,173
0825			120											0,197
0826			140											0,221
0827		М20	80	28	30	15,0		16	18,5	9,0	1,0	16		0,286
0828			100											0,328
0829			120											0,370
0830			140											0,412
0831			160											0,454
0832		Трап 20 х 4	80											0,280
0833			100											0,320
0834			120											0,360
0835			140											0,400
0836			160											0,440
0837		М24	80		35	18,0			22,0	11,0			2,0	0,400
0838			100											0,460
0839			120											0,520
0840			140											0,580
0841			160											0,640
0842			180											0,700
0843		Трап 26 х 5	80						22,0					0,423
0844			100											0,491
0845			120											0,559
0846			140											0,627
0847			160											0,695
0848			180											0,763
0849		М30	100	36	40		24	20	24,0		1,2			0,738
0850			120											0,835
0851			140											0,922
0852			160											1,028
0853			180											1,125
0854			200											1,222
0855		Трап 32 х 6	100											0,767
0856			120											0,871
0857			140											0,975
0858			160											1,078
0859			180											1,182
0860			200											1,286
0861		М36	120	45	50	20,0	27		28,0	12,0	2,0	20	2,5	1,345
0862			140											1,483
0863			160											1,621
0864			180											1,758
0865			200											1,896
0866			220											2,033
0867			250											2,240
0868		Трап 40 х 6	120		55	25,0	31		32,0	14,0		25		1,641
0869			140											1,810
0870			160											1,979
0871			180											2,147
0872			200											2,316
0873			220											2,485
0874			250											2,738
0875		М42	120											1,737
0876			140											1,924
0877			160											2,112
0878			180											2,300
0879			200											2,487
0880			220											2,675
0881			250											2,956
0882		М48	160	50	60	28,0	35	25	40,0	16,0		28	3,0	2,735
0883			200											3,235
0884			250											3,857
0885			320											4,731
0886		Трап 50 х 8	160											2,810
0887			200											3,433
0888			250											3,985
7006-0889			320											4,897

Пример условного обозначения нажимного винта с отверстием под рукоятку и концом под пяту размерами d = M6, l = 25 мм, с предельными отклонениями размера d_{3} по H7:

Винт 7006-0801 H7 ГОСТ 13433-68

То же, с предельными отклонениями размера d_{3} по H12:

Винт 7006-0801 ГОСТ 13433-68.

(Измененная редакция, Изм. № 1).

2. Материал — сталь марки 45 по ГОСТ 1050-74. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — HRC 33 ... 38.

4. Неуказанные предельные отклонения размеров: отверстий — Н14, валов — h14, остальных — \pm \frac{t_{2}}{2} .

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 8g по ГОСТ 16093-81. Резьба трапецеидальная — по ГОСТ 9484-81. Поле допуска резьбы — 8с по ГОСТ 9562-81.

4, 5. (Измененная редакция, Изм. № 1).

6. Размеры недорезов для резьбы — по ГОСТ 10549-80.

7. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.073-77).

По соглашению сторон допускается применение других видов защитных покрытий.

8. Остальные технические требования — по ГОСТ 1759-70.

9. Маркировать по ГОСТ 18160-72.

Приложение
Справочное

ПРИМЕРЫ ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ
С ОТВЕРСТИЕМ ПОД РУКОЯТКУ И КОНЦОМ ПОД ПЯТУ

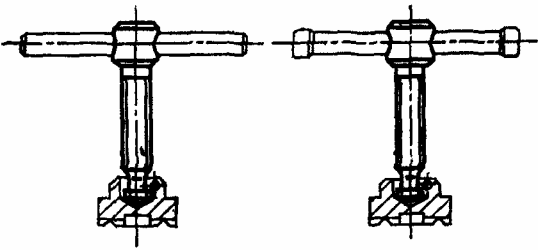

рис. 2
