ГОСТ 13432-68*. Винты нажимные с отверстием под рукоятку и цилиндрическим концом для станочных приспособлений. Конструкция и размеры
(утв. Госстандартом СССР 02.01.1968)
(ред. от 01.06.1980)
от 2 января 1968 года
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ НАЖИМНЫЕ С ОТВЕРСТИЕМ ПОД РУКОЯТКУ И ЦИЛИНДРИЧЕСКИМ КОНЦОМ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
Pressure dog point screws with hole for handle for machine retaining devices. Design and sizes
Проверен в 1980 г. Срок действия ограничен до 01.01.1990 г.
Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.
Взамен ГОСТ 3386-57 в части винтов типа А и ГОСТ 3387-57 в части винтов типа А.
Переиздание (ноябрь 1982 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС 9 — 1980 г.).

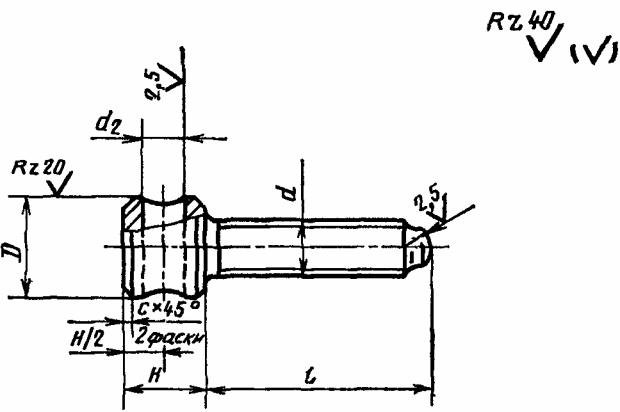

1. Конструкция и размеры нажимных винтов с отверстием под рукоятку и цилиндрическим концом должны соответствовать указанным на чертеже и в таблице.

| Обозначение винтов | Применяемость | d | l | Н | D | d (пред. 2 откл. по Н7 или Н12) | с | Масса, кг |
| 7006-0701 | М6 | 25 | 10 | 12 | 5 | 1,0 | 0,013 | |
| 0702 | 32 | 0,015 | ||||||
| 0703 | 40 | 0,017 | ||||||
| 0704 | 50 | 0,018 | ||||||
| 0705 | М8 | 32 | 12 | 16 | 6 | 0,027 | ||
| 0706 | 40 | 0,030 | ||||||
| 0707 | 50 | 0,033 | ||||||
| 0708 | 60 | 0,036 | ||||||
| 0709 | М10 | 40 | 14 | 18 | 8 | 0,044 | ||
| 0710 | 50 | 0,049 | ||||||
| 0711 | 60 | 0,054 | ||||||
| 0712 | 80 | 0,064 | ||||||
| 0713 | М12 | 50 | 18 | 20 | 10 | 1,6 | 0,071 | |
| 0714 | 60 | 0,078 | ||||||
| 0715 | 80 | 0,093 | ||||||
| 0716 | 100 | 0,108 | ||||||
| 0717 | М16 | 60 | 20 | 24 | 12 | 1,6 | 0,133 | |
| 0718 | 80 | 0,160 | ||||||
| 0719 | 100 | 0,188 | ||||||
| 0720 | 120 | 0,216 | ||||||
| 0721 | 140 | 0,244 | ||||||
| 0722 | Трап 16 х 4 | 60 | 0,124 | |||||
| 0723 | 80 | 0,149 | ||||||
| 0724 | 100 | 0,173 | ||||||
| 0725 | 120 | 0,197 | ||||||
| 0726 | 140 | 0,221 | ||||||
| 0727 | М20 | 80 | 28 | 30 | 16 | 0,286 | ||
| 0728 | 100 | 0,328 | ||||||
| 0729 | 120 | 0,370 | ||||||
| 0730 | 140 | 0,412 | ||||||
| 0731 | 160 | 0,454 | ||||||
| 0732 | Трап 20 х 4 | 80 | 28 | 30 | 16 | 1,6 | 0,280 | |
| 0733 | 100 | 0,320 | ||||||
| 0734 | 120 | 0,360 | ||||||
| 0735 | 140 | 0,400 | ||||||
| 0736 | 160 | 0,440 | ||||||
| 0737 | М24 | 80 | 35 | 2,0 | 0,400 | |||
| 0738 | 100 | 0,460 | ||||||
| 0739 | 120 | 0,520 | ||||||
| 0740 | 140 | 0,580 | ||||||
| 0741 | 160 | 0,640 | ||||||
| 0742 | 180 | 0,700 | ||||||
| 0743 | Трап 26 х 5 | 80 | 0,428 | |||||
| 0744 | 100 | 0,496 | ||||||
| 0745 | 120 | 0,564 | ||||||
| 0746 | 140 | 0,632 | ||||||
| 0747 | 160 | 0,701 | ||||||
| 0748 | 180 | 0,769 | ||||||
| 0749 | М30 | 100 | 36 | 40 | 20 | 0,762 | ||
| 0750 | 120 | 0,859 | ||||||
| 0751 | 140 | 0,956 | ||||||
| 0752 | 160 | 1,052 | ||||||
| 0753 | 180 | 1,149 | ||||||
| 0754 | 200 | 1,246 | ||||||
| 0755 | Трап 32 х 6 | 100 | 0,793 | |||||
| 0756 | 120 | 0,897 | ||||||
| 0757 | 140 | 1,001 | ||||||
| 0758 | 160 | 1,104 | ||||||
| 0759 | 180 | 1,208 | ||||||
| 0760 | 200 | 1,312 | ||||||
| 0761 | М36 | 120 | 45 | 50 | 2,5 | 1,392 | ||
| 0762 | 140 | 1,530 | ||||||
| 0763 | 160 | 1,668 | ||||||
| 0764 | 180 | 1,805 | ||||||
| 0765 | 200 | 1,943 | ||||||
| 0766 | 220 | 2,080 | ||||||
| 0767 | 250 | 2,287 | ||||||
| 0768 | Трап 40 х 6 | 120 | 55 | 1,693 | ||||
| 0769 | 140 | 1,862 | ||||||
| 0770 | 160 | 2,031 | ||||||
| 0771 | 180 | 2,199 | ||||||
| 0772 | 200 | 2,368 | ||||||
| 0773 | 220 | 2,537 | ||||||
| 0774 | 250 | 2,790 | ||||||
| 0775 | М42 | 120 | 1,793 | |||||
| 0776 | 140 | 1,980 | ||||||
| 0777 | 160 | 2,168 | ||||||
| 0778 | 180 | 2,356 | ||||||
| 0779 | 200 | 2,543 | ||||||
| 0780 | 220 | 2,731 | ||||||
| 0781 | 250 | 3,012 | ||||||
| 0782 | М48 | 160 | 50 | 60 | 25 | 3,0 | 2,860 | |
| 0783 | 200 | 3,359 | ||||||
| 0784 | 250 | 3,982 | ||||||
| 0785 | 320 | 4,856 | ||||||
| 0786 | Трап 50 х 8 | 160 | 2,935 | |||||
| 0787 | 200 | 3,457 | ||||||
| 0788 | 250 | 4,110 | ||||||
| 7006-0789 | 320 | 5,022 |
Пример условного обозначения нажимного винта с отверстием под рукоятку и цилиндрическим концом размерами d = М6, 1 = 25 мм, с предельными отклонениями размера d_{2} по Н7:
То же, с предельными отклонениями размера d_{2} по Н12:
(Измененная редакция, Изм. № 1).
2. Материал — сталь марки 45 по ГОСТ 1050-74. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
4. Неуказанные предельные отклонения размеров: валов — h14, остальных — \pm \frac{t_{2}}{2} .
5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 8g по ГОСТ 16093-81. Резьба трапецеидальная — по ГОСТ 9484-81. Поле допуска резьбы — 8с по ГОСТ 9562-81.
5а. Размеры концов винтов — по ГОСТ 12414-66.
(Введен дополнительно, Изм. № 1).
6. Размеры недорезов для резьбы — по ГОСТ 10549-80.
7. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.073-77).
По соглашению сторон допускается применение других видов защитных покрытий.
8. Остальные технические требования — по ГОСТ 1759-70.
9. Маркировать по ГОСТ 18160-72.

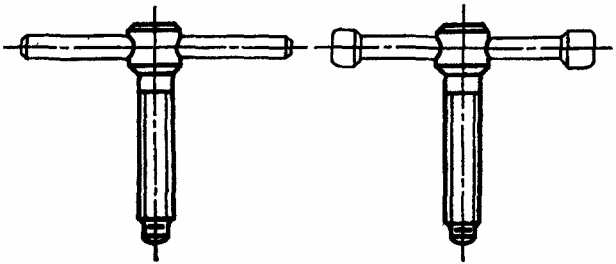

Справочное
