ГОСТ 13156-67. Втулки тангенциального зажима с резьбовым отверстием для станочных приспособлений. Конструкция
(утв. Постановлением Госстандарта СССР от 18.08.1967 № 1374)
(ред. от 01.03.1988)
от 18 августа 1967 г. № 1374
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ТАНГЕНЦИАЛЬНОГО ЗАЖИМА С РЕЗЬБОВЫМ ОТВЕРСТИЕМ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
Bushes of tangential clamps with thread hole for machine retaining devices. Design
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР, Министерством станкостроительной и инструментальной промышленности СССР.
Исполнители: В.В. Андреев; В.М. Ганина; В.Н. Дзегиленок, канд. техн. наук; В.А. Петрова; К.И. Сокольский; А.З. Старосельский (руководитель темы); А.В. Хренова.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.08.67 № 1374.
3. Срок проверки — 1995 г. Периодичность проверки — 5 лет.
4. Взамен МН 341-60 в части тангенциального зажима с резьбовым отверстием.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 9.306-85 ГОСТ 1050-88 ГОСТ 2841-80 ГОСТ 10549-80 ГОСТ 16093-81 ГОСТ 24643-81 ГОСТ 24705-81 | 9 2 1 7 6 5 6 |
6. Переиздание (май 1990 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 17.03.1988 № 560.

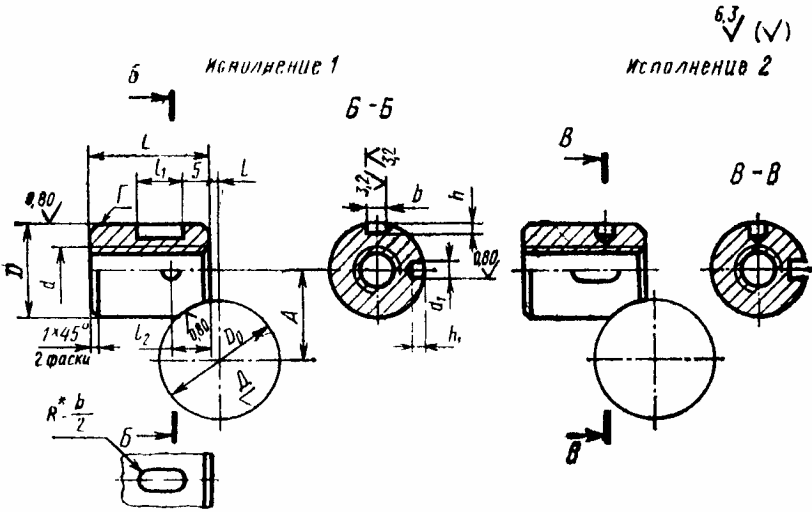

1. Конструкция и размеры втулок тангенциального зажима с резьбовым отверстием должны соответствовать указанным на чертеже и в таблице.
Отверстие под штифт d_{1} досверлить и развернуть при сборке с полем допуска Н7 и параметром Ra шероховатости поверхности не более 0,80 мкм.
(Измененная редакция, Изм. М 2.)
2. Материал — сталь марки 45 по ГОСТ 1050-88.
Допускается замена материала на стали других марок по механическим свойствам не ниже, чем у стали марки 45.
3. Твердость — 34,0 ... 40,0 HRC_{\text{Э}} .
4. Неуказанные предельные отклонения размеров: Н14, h14, \pm \frac{t_{2}}{2} .
3, 4. (Измененная редакция, Изм. № 2.)
| Обозначение втулок | Применяеемость | Исполнение | D 0 | D f9 | А | L | d | d 1 | l | l 1 | l 2 | b Н9 | h | h 1 | Q <*>, Н (кгс) | W <*>, Н (кгс) | Масса, кг, не более |
| 7016-0341 | 1 | 12 | 14 | 11 | 16 | М8 | 2,9 | 1,5 | 6 | 6 | 4 | 2 | 3 | 2088,8 (213) | 19,6 (2) | 0,012 | |
| 7016-0342 | 2 | ||||||||||||||||
| 7016-0343 | 1 | 14 | 12 | 2235,9 (228) | |||||||||||||
| 7016-0344 | 2 | ||||||||||||||||
| 7О16-0345 | 1 | 16 | 13 | 2383,0 (243) | |||||||||||||
| 7016-0346 | 2 | ||||||||||||||||
| 7016-0347 | 1 | 18 | 16 | 14 | 20 | 10 | 5 | 3 | 2216,3 (226) | 0,022 | |||||||
| 7016-0348 | 2 | ||||||||||||||||
| 7016-0349 | 1 | 20 | 15 | 2324,2 (237) | |||||||||||||
| 7016-0350 | 2 | ||||||||||||||||
| 7016-0351 | 1 | 22 | 16 | 3961,9 (404) | |||||||||||||
| 7016-0352 | 2 | ||||||||||||||||
| 7016-0353 | 1 | 25 | 20 | 19 | 25 | М10 | 20 | 8 | 4256,1 (434) | 39,2 (4) | 0,045 | ||||||
| 7016-0354 | 2 | ||||||||||||||||
| 7016-0355 | 1 | 28 | 21 | 4658,1 (475) | |||||||||||||
| 7016-0356 | 2 | ||||||||||||||||
| 7016-0357 | 1 | 32 | 23 | 4903,3 (500) | |||||||||||||
| 7016-0358 | 2 | ||||||||||||||||
| 7016-0359 | 1 | 36 | 25 | 26 | 32 | М12 | 3,9 | 2,5 | 12 | 10 | 6 | 4 | 4 | 6305,7 (643) | 58,8 (6) | 0,091 | |
| 7016-0360 | 2 | ||||||||||||||||
| 7016-0361 | 1 | 40 | 28 | 6560,6 (669) | |||||||||||||
| 7016-0362 | 2 | ||||||||||||||||
| 7016-0363 | 1 | 45 | 31 | 7109,8 (725) | |||||||||||||
| 7016-0364 | 2 | ||||||||||||||||
| 7016-0365 | 1 | 50 | 32 | 34 | 40 | 3,5 | 6089,9 (621) | 0,213 | |||||||||
| 7016-0366 | 2 | ||||||||||||||||
| 7016-0367 | 1 | 55 | 36 | 6188,0 (631) | |||||||||||||
| 7016-0368 | 2 | ||||||||||||||||
| 7016-0369 | 1 | 60 | 39 | 6541,0 (667) | |||||||||||||
| 7016-0370 | 2 | ||||||||||||||||
| 7016-0371 | 1 | 70 | 40 | 47 | 50 | М16 | 16 | 12 | 8 | 5 | 10757,9 (1097) | 98,1 (10) | 0,406 | ||||
| 7016-0372 | 2 | ||||||||||||||||
| 7016-0373 | 1 | 80 | 52 | 11307,1 (1153) | |||||||||||||
| 7016-0374 | 2 | ||||||||||||||||
| 7016-0375 | 1 | 90 | 57 | 11807,2 (1204) | |||||||||||||
| 7016-0376 | 2 | ||||||||||||||||
| 7016-0377 | 1 | 100 | 50 | 65 | 60 | М20 | 4,9 | 5,0 | 16 | 5 | 16161,3 (1648) | 147,1 (15) | 0,761 | ||||
| 7016-0378 | 2 | ||||||||||||||||
| 7016-0379 | 1 | 110 | 70 | 16759,6 (1709) | |||||||||||||
| 7016-0380 | 2 | ||||||||||||||||
| 7016-0381 | 1 | 125 | 78 | 17750,0 (1810) | |||||||||||||
| 7016-0382 | 2 |
<*> Q — осевое усиление, подсчитанное при длине гаечного ключа по ГОСТ 2841-80.
W — усилие, приложенное к рукоятке ключа.
Пример условного обозначения втулки тангенциального зажима с резьбовым отверстием исполнения 1 для деталей размером D_{0} = 12 мм:
Втулка 7016-0341 ГОСТ 13156-67
5. Допуск перпендикулярности оси поверхности Д относительно оси поверхности Г — по 6-й степени точности ГОСТ 24643-81.
6. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6Н по ГОСТ 16093-81.
5, 6. (Измененная редакция, Изм. № 2.)
7. Размеры фасок на резьбовых отверстиях — по ГОСТ 10549-80.
9. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению сторон допускается применение других видов защитных покрытий.
10. Маркировать партию втулок одного типоразмера на таре или упаковке с указанием условного обозначения втулок тангенциального зажима с резьбовым отверстием и товарного знака предприятия-изготовителя.

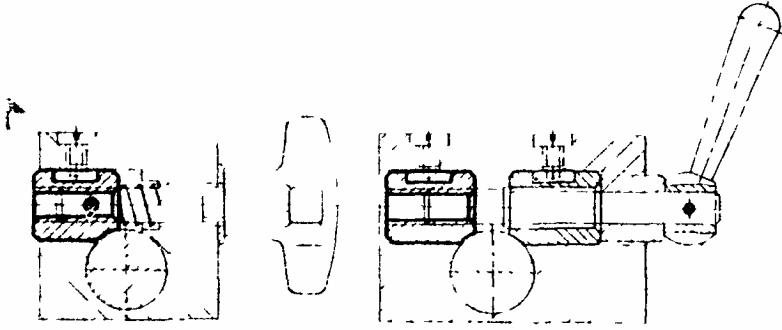

11. Пример применения втулок тангенциального зажима с резьбовым отверстием указан в Приложении.
Справочное
