ГОСТ 12468-67*. Эксцентрики двухопорные. Конструкция

(утв. и введен в действие Комитетом стандартов, мер и измерительных приборов при Совмине СССР 03.01.1967)

(ред. от 01.03.1988)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЭКСЦЕНТРИКИ ДВУХОПОРНЫЕ

КОНСТРУКЦИЯ

Eccentrics double-supported. Design

• Переиздание (ноябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).

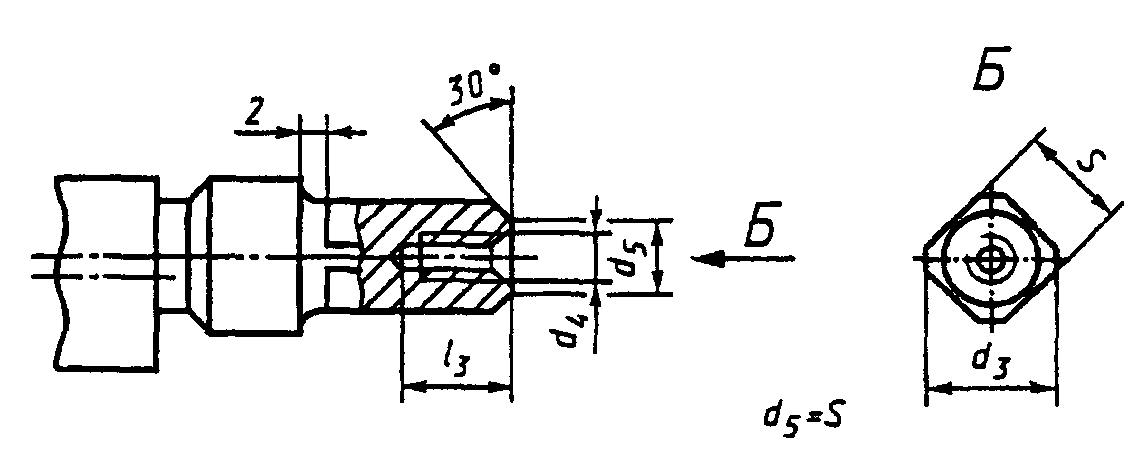

1. Конструкция и размеры двухопорных эксцентриков должны соответствовать чертежу и таблице.

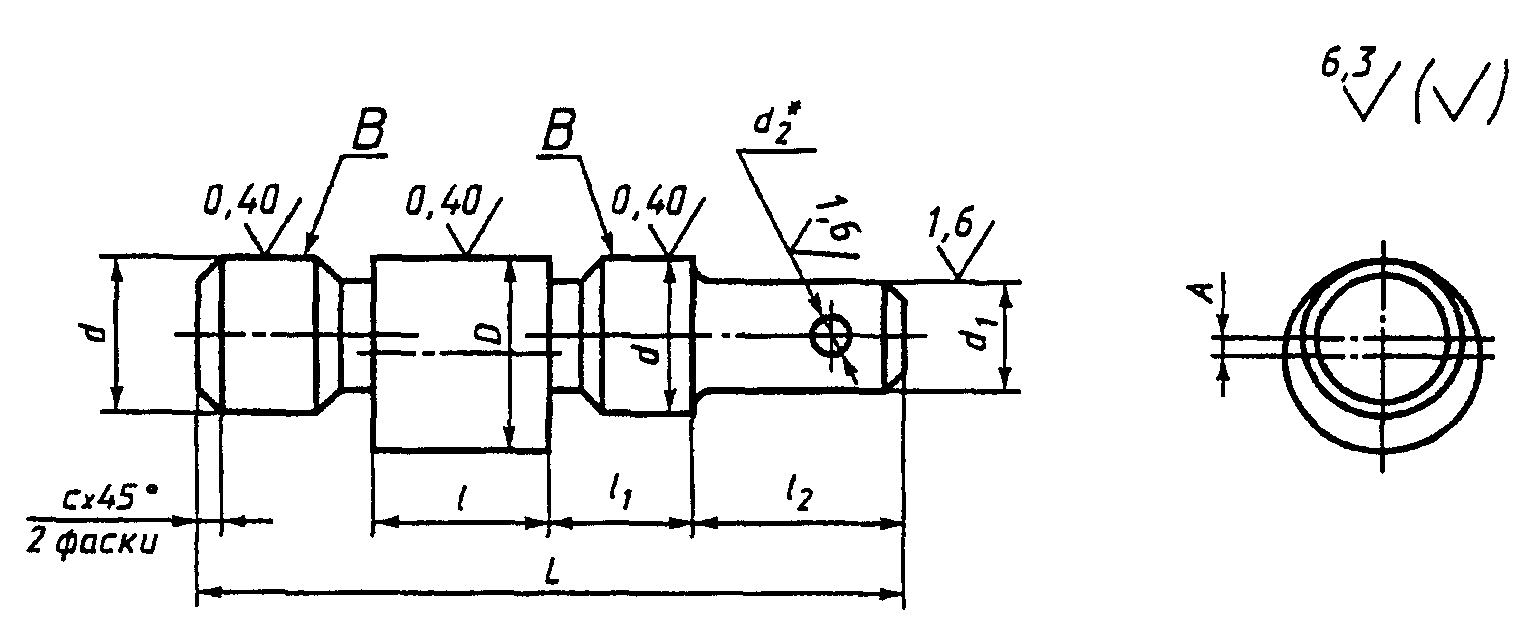

Исполнение 1

---

<*> Сверлить и развернуть в сборе с рукояткой.

                                                 Размеры в мм

Обозначения эксцентриков	Применяемость	Исполнение	D (поле допуска h ) 9	А (пред. откл. +/-0,05)	d (поле допуска f ) 7	d 1 (поле допуска h ) 6	d 2 (поле допуска Н ) 7	d 3	d 4	S (поле допуска h ) 13	L	l	l 1	l 2	l 3	с	Масса, кг
7013-0121		1	16	1,0	12	10	3	-	-	-	60	16	12	18	-	1,0	0,059
0122		2				-	-	9	М4	7					10		0,054
0123		1	20	1,2	16	12	4	-	-	-	68	20	13	20	-		0,110
0124		2				-	-	12	М5	9					13		0,104
0125		1	25	1,6	20	16	5	-	-	-	82	25	15	26	-		0,211
0126		2				-	-	15	М6	11					15		0,195
0127		1	32	2,0	25	20	6	-	-	-	102	32	18	32	-	1,6	0,423
0128		2				-	-	18	М8	14					20		0,390
0129		1	40	2,5	32	24	8	-	-	-	135	40	26	42	-		0,868
7013-0130		2				-	-	22	М10	17					28		0,807

Пример условного обозначения двухопорного эксцентрика исполнения 1, размером D = 16 мм:

Эксцентрик 7013-0121 ГОСТ 12468-67

(Измененная редакция, Изм. № 1, 2).

2. Материал — сталь марки 20Х по ГОСТ 4543-71. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 20Х.

3. Твердость 56 ... 61,0 HRC_{\text{э}} . Цементировать h0,8 ... 1,2 мм. Поверхность, сопрягаемую с рукояткой, и резьбовое отверстие от цементации предохранить.

(Измененная редакция, Изм. № 1, 2).

4. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .

5. Допуск соосности поверхностей В относительно их общей оси — по 6-й степени точности ГОСТ 24643-81.

4, 5. (Измененная редакция, Изм. № 2).

6. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6Н по ГОСТ 16093-81.

(Измененная редакция, Изм. № 1, 2).

7. Размеры недорезов и фасок для резьбы — по ГОСТ 10549-80.

(Измененная редакция, Изм. № 1).

8. Размеры канавок для выхода шлифовального круга — по ГОСТ 8820-69.

9. Острые кромки притупить.

10. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85).

11. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.

10, 11. (Измененная редакция, Изм. № 2).

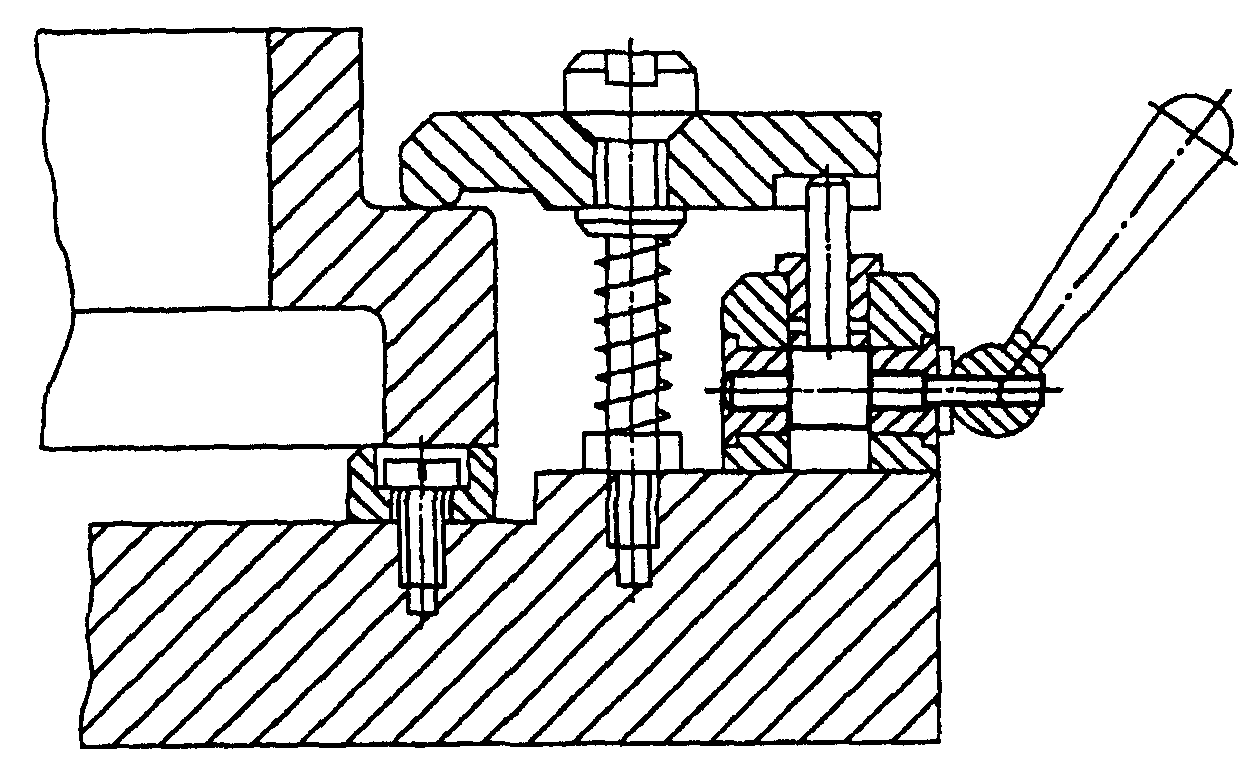

12. Пример применения двухопорных эксцентриков указан в Приложении.

(Введен дополнительно, Изм. № 2).

---
