ГОСТ 12464-67*. Межгосударственный стандарт. Втулки резьбовые. Конструкция
(утв. Госстандартом СССР 03.01.1967)
(ред. от 01.03.1988)
3 января 1967 года
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967 г.
Постановлением Госстандарта СССР от 17.03.1988 № 567 снято ограничение срока действия.
Переиздание (октябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).

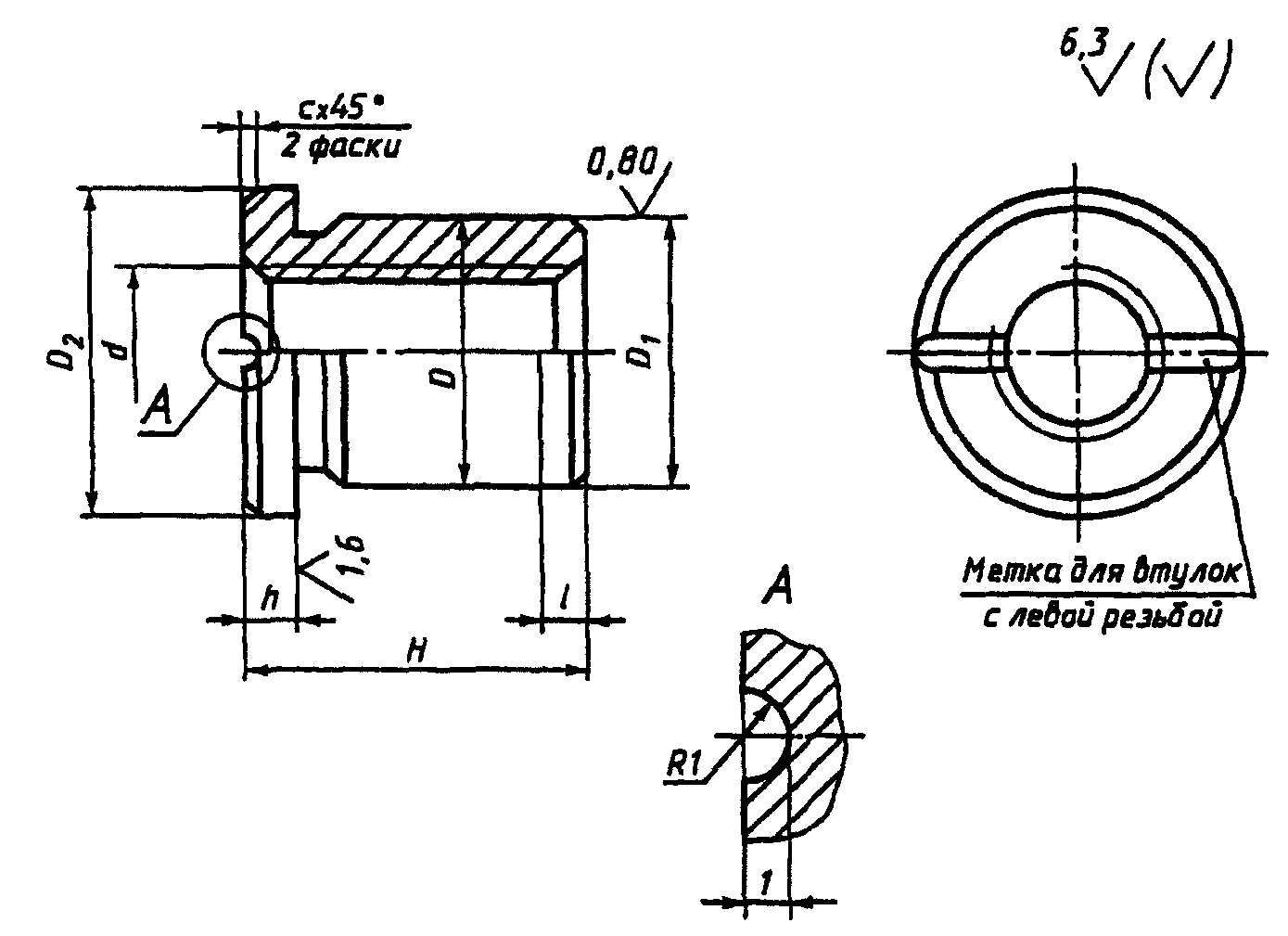

1. Конструкция и размеры резьбовых втулок должны соответствовать чертежу и таблице.
| Обозначения втулок | Применяемость | d <*> | H | D (поле допуска s7) | D 1 (поле допуска f9) | D 2 | h | l | c | Масса, кг | |
| 1-й ряд | 2-й ряд | ||||||||||
| 7009-0561 | М6 | 10 | 12 | 12 | 15 | 3 | 1,5 | 0,6 | 0,008 | ||
| 0562 | 12 | 0,009 | |||||||||
| 0563 | М8 | 12 | 14 | 14 | 18 | 0,012 | |||||
| 0564 | 16 | 0,015 | |||||||||
| 0565 | М10 | 16 | 16 | 16 | 20 | 0,019 | |||||
| 0566 | 20 | 0,022 | |||||||||
| 0567 | Tr 10 х 2 | 16 | 0,019 | ||||||||
| 0568 | 20 | 0,021 | |||||||||
| 0569 | Tr 10 х 2 LH | 16 | 0,018 | ||||||||
| 0570 | 20 | 0,021 | |||||||||
| 0571 | М12 | 18 | 20 | 20 | 25 | 4 | 2,0 | 0,034 | |||
| 0572 | 25 | 0,045 | |||||||||
| 0573 | Tr 12 х 3 | 18 | 0,033 | ||||||||
| 0574 | 25 | 0,045 | |||||||||
| 0575 | Tr 12 х 3 LH | 18 | 0,033 | ||||||||
| 0576 | 25 | 0,045 | |||||||||
| 0577 | М16 | 25 | 25 | 25 | 30 | 0,063 | |||||
| 0578 | 32 | 0,079 | |||||||||
| 0579 | Tr 16 х 4 | 25 | 0,063 | ||||||||
| 0580 | 32 | 0,079 | |||||||||
| 0581 | Tr 16 х 4 LH | 25 | 0,063 | ||||||||
| 0582 | 32 | 0,079 | |||||||||
| 0583 | М20 | 32 | 28 | 28 | 34 | 5 | 3,0 | 1,0 | 0,088 | ||
| 0584 | 40 | 0,107 | |||||||||
| 0585 | Tr 20 х 4 | 32 | 0,087 | ||||||||
| 0586 | 40 | 0,107 | |||||||||
| 0587 | Tr 20 х 4 LH | 32 | 0,087 | ||||||||
| 0588 | 40 | 0,107 | |||||||||
| 0589 | М24 | 36 | 32 | 32 | 38 | 0,113 | |||||
| 0590 | 48 | 0,146 | |||||||||
| 0591 | Tr 24 х 5 | 36 | 0,113 | ||||||||
| 0592 | 48 | 0,146 | |||||||||
| 0593 | Tr 24 х 5 LH | 36 | 0,112 | ||||||||
| 0594 | 48 | 0,146 | |||||||||
| 0595 | Tr 26 х 5 | 40 | 36 | 36 | 42 | 0,167 | |||||
| 0596 | 52 | 0,213 | |||||||||
| 0597 | Tr 26 х 5 LH | 40 | 0,170 | ||||||||
| 0598 | 52 | 0,213 | |||||||||
| 0599 | Tr 28 х 5 | 40 | 40 | 40 | 46 | 0,227 | |||||
| 0600 | 55 | 0,292 | |||||||||
| 0601 | Tr 28 х 5 LH | 40 | 0,227 | ||||||||
| 0602 | 55 | 0,292 | |||||||||
| 0603 | М30 | 45 | 42 | 42 | 48 | 6 | 4,0 | 1,6 | 0,260 | ||
| 0604 | 60 | 0,339 | |||||||||
| 0605 | Tr 30 х 6 | 45 | 0,259 | ||||||||
| 0606 | 60 | 0,339 | |||||||||
| 0607 | Tr 30 х 6 LH | 45 | 0,258 | ||||||||
| 0608 | 60 | 0,338 | |||||||||
| 0609 | Tr 32 х 6 | 48 | 45 | 45 | 52 | 0,321 | |||||
| 0610 | 63 | 0,414 | |||||||||
| 0611 | Tr 32 х 6 LH | 48 | 0,321 | ||||||||
| 0612 | 63 | 0,414 | |||||||||
| 0613 | М36 | 55 | 50 | 50 | 58 | 7 | 5,0 | 0,445 | |||
| 0614 | 70 | 0,557 | |||||||||
| 0615 | Tr 36 х 6 | 55 | 0,445 | ||||||||
| 0616 | 70 | 0,556 | |||||||||
| 0617 | Tr 36 х 6 LH | 55 | 0,445 | ||||||||
| 0618 | 70 | 0,556 | |||||||||
| 0619 | Tr 40 х 6 | 60 | 55 | 55 | 63 | 0,568 | |||||
| 0620 | 80 | 0,743 | |||||||||
| 0621 | Tr 40 х 6 LH | 60 | 0,568 | ||||||||
| 0622 | 80 | 0,743 | |||||||||
| 0623 | М42 | 60 | 0,507 | ||||||||
| 7009-0624 | 80 | 0,662 | |||||||||
<*> При выборе размера d 1-й ряд следует предпочитать 2-му.
Пример условного обозначения резьбовой втулки размерами d = М6, Н = 10 мм:
(Измененная редакция, Изм. № 2.)
2. Материал — сталь марки 40Х по ГОСТ 4543-71. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 40Х.
3. Твердость — 35,0 ... 39,5 HRC_{\text{э}} .
(Измененная редакция, Изм. № 1, 2.)
4. Неуказанные предельные отклонения размеров: hl4, \pm \frac{t_{2}}{2} .
(Измененная редакция, Изм. № 2.)
5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы -7Н по ГОСТ 16093-81. Резьба трапецеидальная — по ГОСТ 24737-81. Поле допуска резьбы — 8Н по ГОСТ 9562-81.
(Измененная редакция, Изм. № 1, 2.)
6. Размеры фасок для резьбы — по ГОСТ 10549-80.
(Измененная редакция, Изм. № 1.)
7. Канавки для выхода шлифовального круга — по ГОСТ 8820-69.
9. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85).
10. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
9, 10. (Измененная редакция, Изм. № 2.)

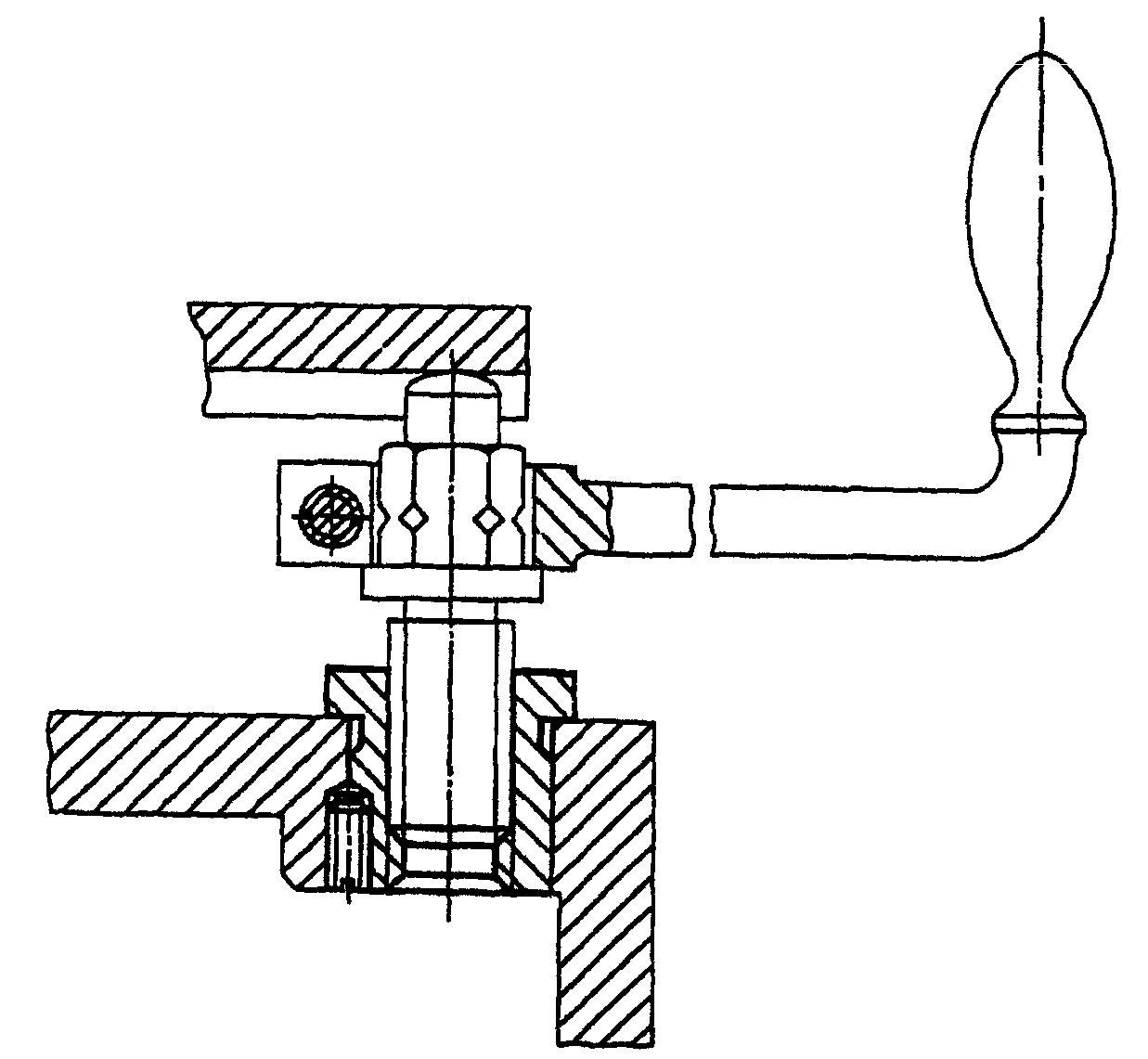

11. Пример применения втулок указан в Приложении 2.

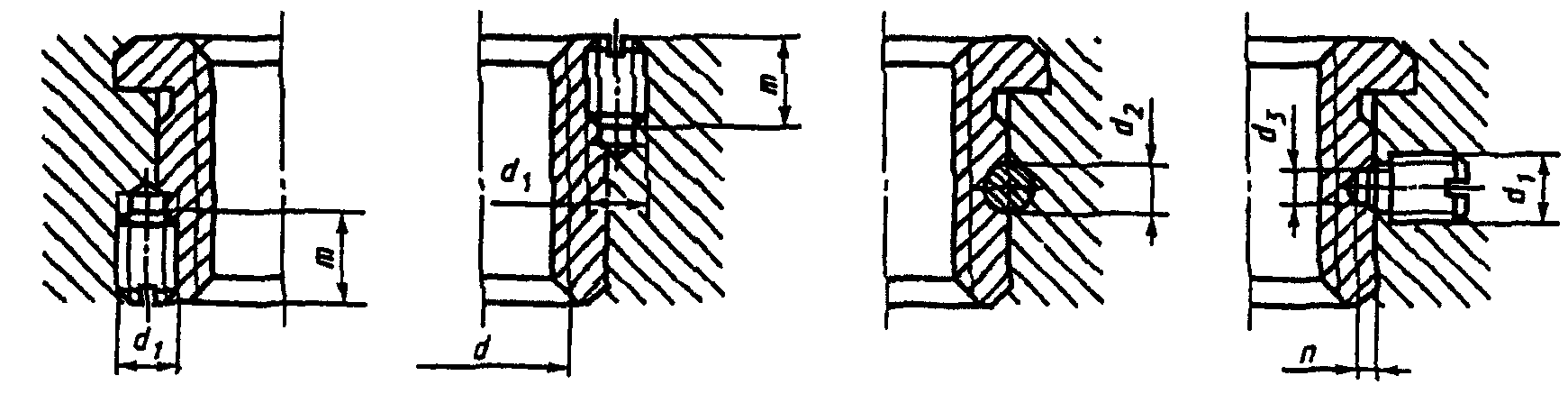

Справочное
| Резьба d | d 1 | d 2 (поле допуска u8) | d 3 | m | n | ||
| Метрическая | Трапецеидальная | ||||||
| М6 | - | - | М6 | 5 | 4,5 | 10 | 3 |
| М8 | - | - | |||||
| М10 | Tr 10 х 2 | Tr 10 x 2 LH | |||||
| М12 | Tr 12 х 3 | Tr 12 х 3 LH | |||||
| М16 | Tr 16 х 4 | Tr 16 х 4 LH | |||||
| М20 | Tr 20 х 4 | Tr 20 х 4 LH | М8 | 6 | 6,0 | 16 | 4 |
| М24 | Tr 24 х 5 | Tr 24 х 5 LH | |||||
| - | Tr 26 х 5 | Tr 26 х 5 LH | |||||
| - | Tr 28 х 5 | Tr 28 х 5 LH | |||||
| М30 | Tr 30 х 6 | Tr 30 х 6 LH | |||||
| - | Tr 32 х 6 | Tr 32 х 6 LH | |||||
| М36 | Tr 36 х 6 | Tr 36 х 6 LH | |||||
| М42 | Tr 40 х 6 | Tr 40 х 6 LH | |||||
(Измененная редакция, Изм. № 1, 2.)
