ГОСТ 12458-67*. Винты с буртиком. Конструкция

(утв. Госстандартом СССР 03.01.1967)

(ред. от 01.03.1988)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С БУРТИКОМ

КОНСТРУКЦИЯ

Screws with bead. Design

Постановлением Госстандарта СССР от 17.03.88 № 567 снято ограничение срока действия.

Переиздание (ноябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).

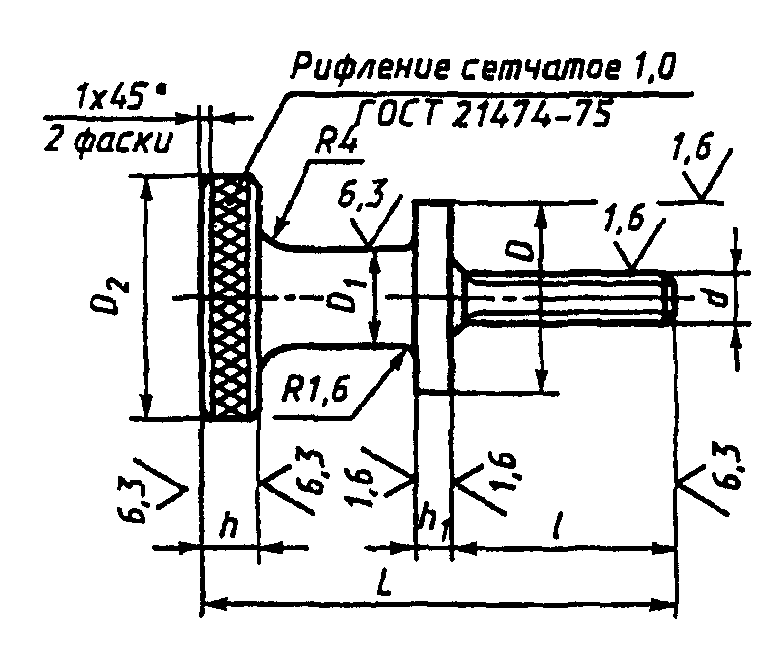

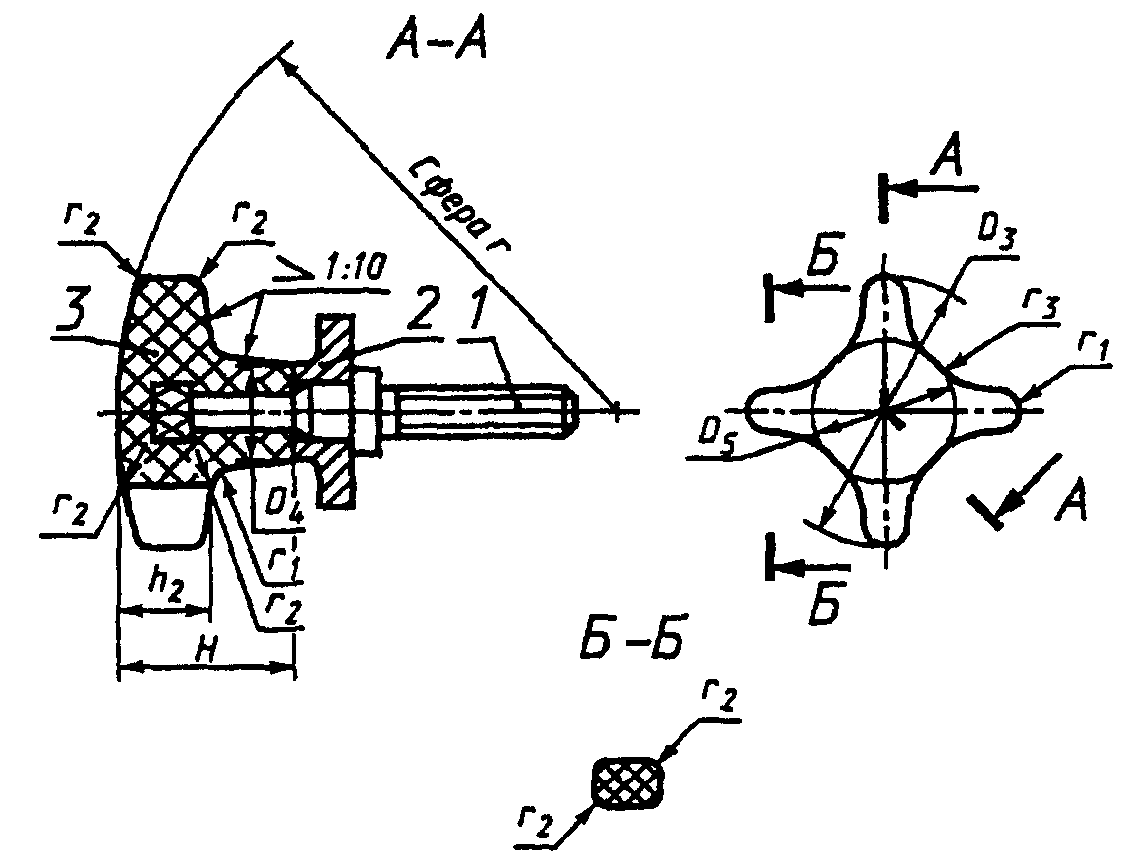

1. Конструкция и размеры винтов с буртиком исполнения 1 должны соответствовать черт. 1 и табл. 1, исполнения 2 — черт. 1 и табл. 1 и 2.

Размеры в мм

Обозначения винтов	Применяемость	Исполнение	d	l	D (поле допуска f9)	D 1	D 2	D 3	D 4	D 5 справ.	L	H	h	h 1	h 2	r	r 1	r 2	r 3	Масса, кг
7002-2281		1	М4	16	18	10	22	-	-	-	36	-	6	3	-	-	-	-	-	0,032
2282			М5	20	20		25				42									0,041
2283			М6	25	22	12	28				52			4						0,061
2284		2				-	-	32	12	18		20	-		10	50	2,5	2,0	13,0	0,035
2285		1	М8	32	25	14	32	-	-	-	65	-	8	5	-	-	-	-	-	0,106
2286		2				-	-	40	14	21		25	-		12	60	3,0	2,0	14,5	0,062
2287		1	М10	40	28	18	36	-	-	-	82	-	8	6	-	-	-	-	-	0,173
2288		2				-	-	50	18	25		32	-		14	70	4,0	2,5	16,0	0,102
2289		1	М12	50	32	20	40	-	-	-	100	-	10		-	-	-	-	-	0,264
7002-2290		2				-	-	62	20	32		40	-		17	80	5,0	3,0	21,0	0,166

Таблица 2

Обозначения винтов	Деталь 1 Винт	Деталь 2 Шайба	Деталь 3 Рукоятка
	Количество
	1	1	1
	Обозначения деталей
7002-2284	7002-2284/001	7002-2284/002	7002-2284/003
2286	2286/001	2286/002	2286/003
2288	2288/001	2288/002	2288/003
7002-2290	7002-2290/001	7002-2290/002	7002-2290/003

Пример условного обозначения винта с буртиком исполнения 1, размером d = M4:

Винт 7002-2281 ГОСТ 12458-67

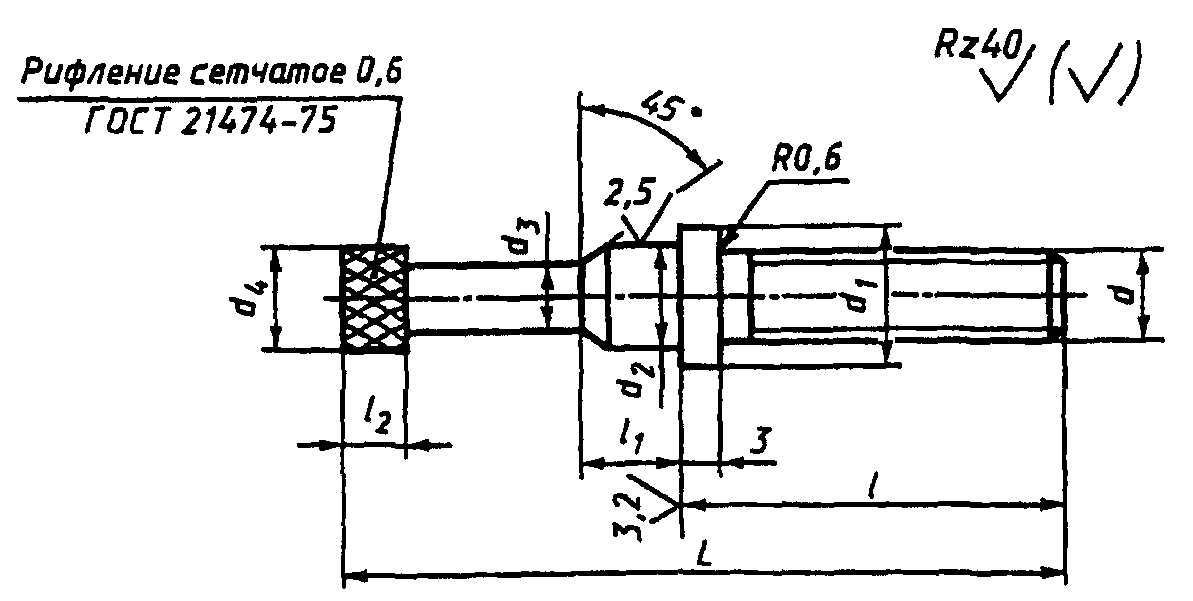

1.1. Конструкция и размеры винта (деталь 1) должны соответствовать указанным на черт. 2 и в табл. 3.

Таблица 3

Размеры в мм

Обозначения винтов	d	l	d 1	d 2 (поле допуска u8)	d 3	d 4	l 1	l 2	L	Масса, кг
7002-2284/001	М6	25	10	8	5	8	7	4	48	0,013
2286/001	М8	32	12	10	6	10	8	5	60	0,025
2288/001	М10	40	14	12	8	12	10	6	78	0,049
7002-2290/001	М12	50	16	14	10	14		7	95	0,082

Пример условного обозначения винта размером d = М6:

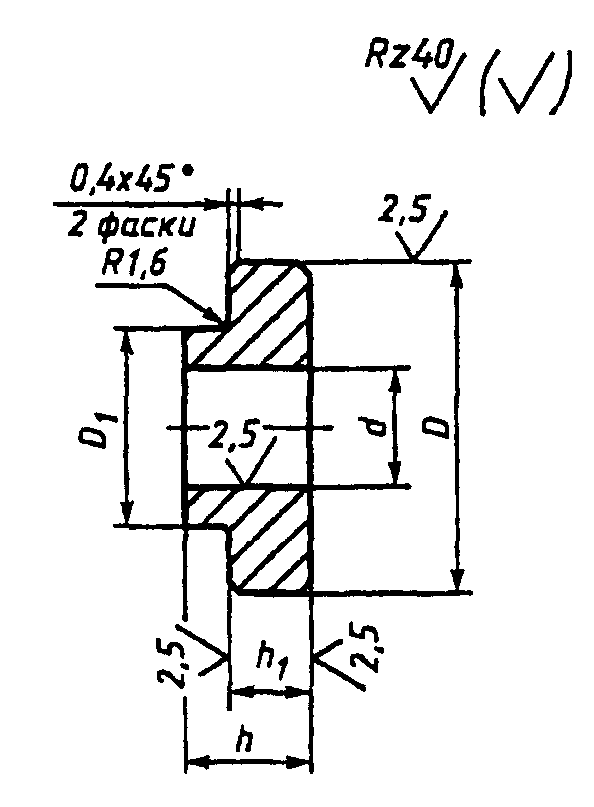

1.2. Конструкция и размеры шайбы должны соответствовать черт. 3 и табл. 4.

Таблица 4

Размеры в мм

Обозначения шайб	D (поле допуска f9)	D 1	d (поле допуска Н8)	h (поле допуска b12)	h 1	Масса, кг
7002-2284/002	22	12	8	7	4	0,012
2286/002	25	14	10	8	5	0,018
2288/002	28	18	12	10	6	0,028
7002-2290/002	32	20	14			0,036

Пример условного обозначения шайбы размером D = 22 мм:

Шайба 7002-2284/002 ГОСТ 12458-67

1.1, 1.2. (Введены дополнительно, Изм. № 2.)

2. Материал винтов исполнения 1, винта (деталь 1) и шайбы (деталь 2) — сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.

Материал рукоятки (деталь 3) — фенопласт марок У1-301-07 и У2-301-07 коричневого цвета.

Допускается по требованию заказчика изготовлять рукоятки другого цвета.

(Измененная редакция, Изм. № 2.)

3. Твердость винтов с буртиком, кроме детали 3, — 35,0 ... 39,5 HRC_{\text{э}} .

(Измененная редакция, Изм. № 1, 2.)

4. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .

(Измененная редакция, Изм. № 2.)

5. Резьба метрическая — по ТОСТ 24705-94. Поле допуска резьбы — 6g по ГОСТ 16093-81.

(Измененная редакция, Изм. № 1, 2.)

6. Размеры недорезов и фасок для резьбы — по ГОСТ 10549-80.

(Измененная редакция, Изм. № 1.)

7. (Исключен, Изм. № 1.)

8. Покрытие винтов с буртиком, кроме детали 3, — Хим. Окс. прм. (обозначение покрытия — по ГОСТ 9.306-85).

(Измененная редакция, Изм. № 2.)

9. Остальные технические требования — по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.4-87.

10. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.

Пример маркировки на таре или упаковке винтов с буртиком исполнения 1, размером d = М4:

Винты 7002-2281 ГОСТ 12458-67

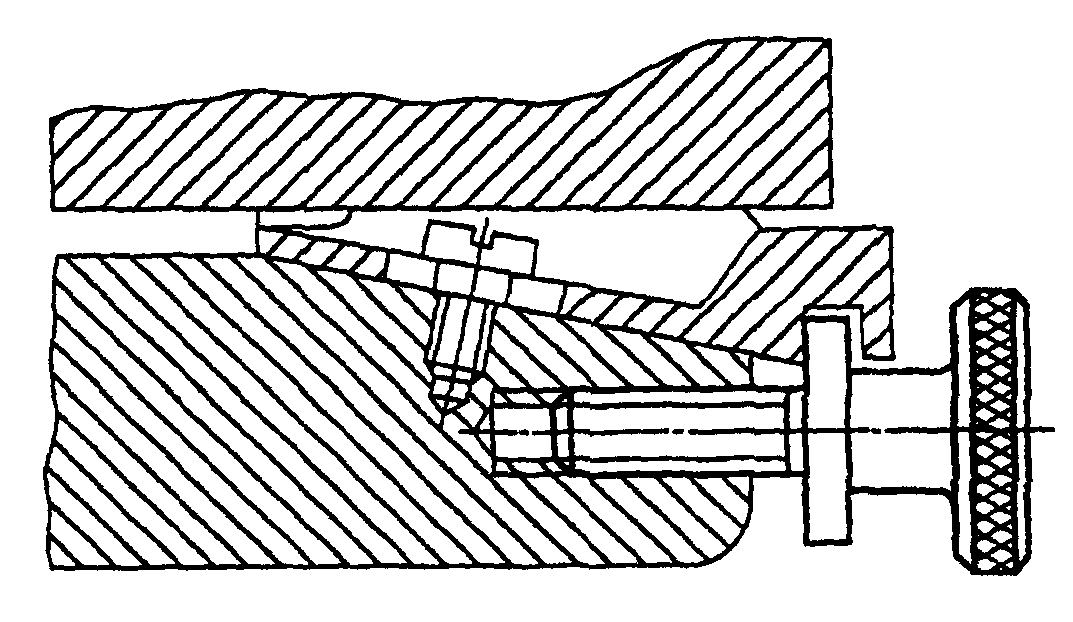

11. Пример применения винтов указан в Приложении.

(Введен дополнительно, Изм. № 2.)

Приложение

---
