ГОСТ 11652-80*. Государственный стандарт союза ССР. Винты самонарезающие с потайной головкой и заостренным концом для металла и пластмассы. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 11652-80*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 30.12.1980 № 6110)

(ред. от 01.04.1985)

Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 30 декабря 1980 г. № 6110

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОТАЙНОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Self-tapping countersunk head and sharpening end screws for metals and plastics. Design and dimensions

ГОСТ 11652-80*

Группа Г32

Взамен

ГОСТ 10619-63,

ГОСТ 11652-65,
в части винтов
с заостренным концом

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6110 срок введения установлен

с 1 января 1982 года

Переиздание (декабрь 1991 г.) с Изменением № 1, утвержденным в апреле 1985 г. (ИУС 7-85).

1. Настоящий стандарт распространяется на самонарезающие винты с потайной головкой и заостренным концом для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

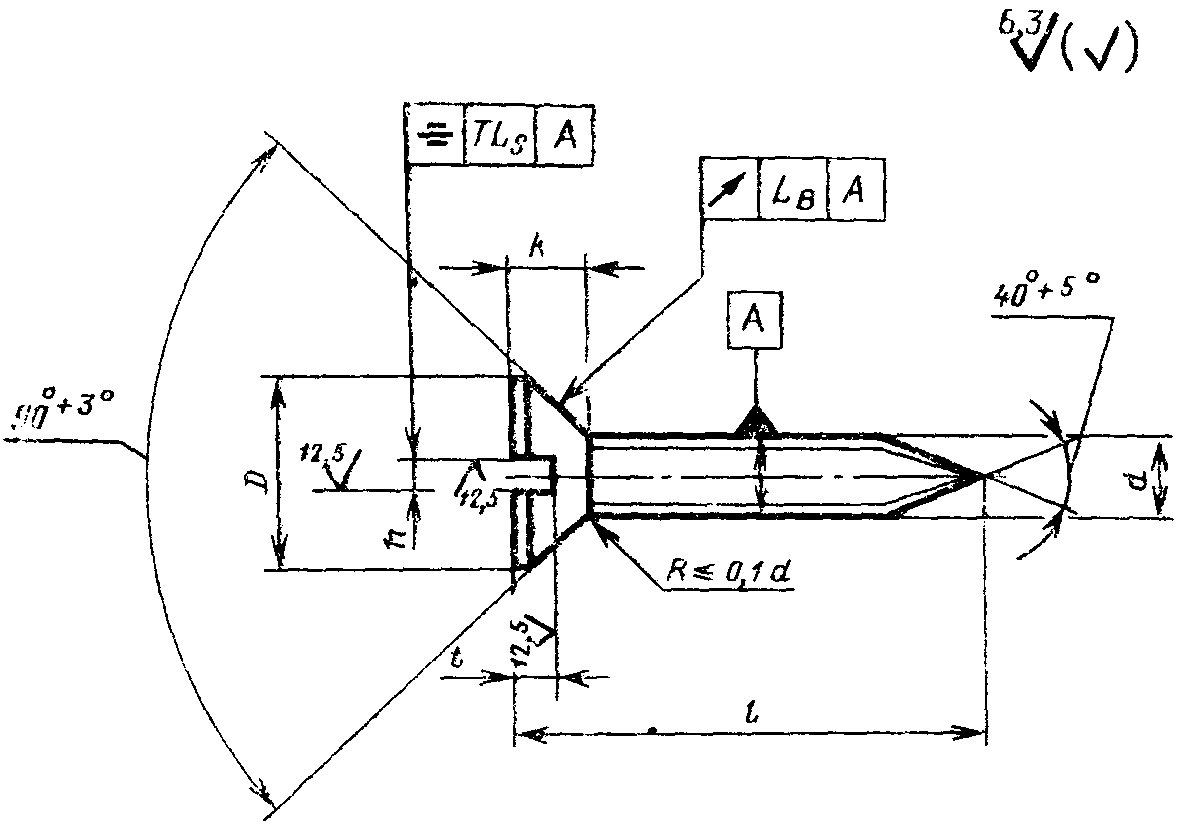

Исполнение 1

рис. 1

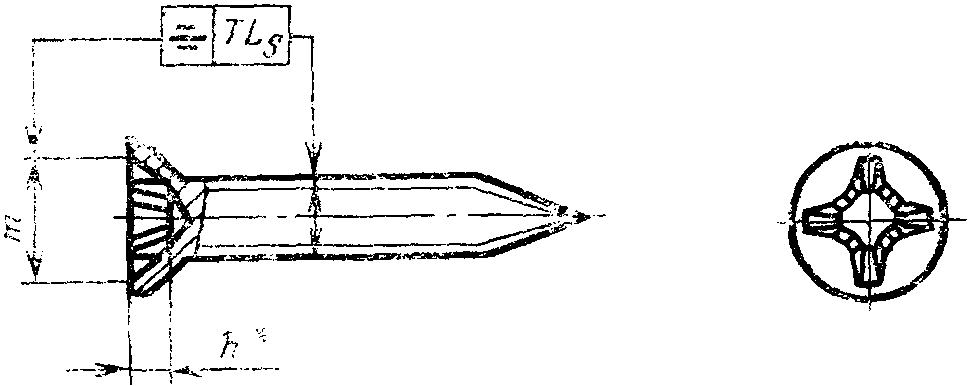

Исполнение 2

рис. 2

<*> Размер для справок.

Таблица 1

Размеры, мм

Номинальный диаметр резьбы d		2,5	3	4	5	6	8
Шаг резьбы P		1,25		1,75	2,0	2,5	3,5
Диаметр головки D	Номин.	4,7	5,6	7,4	9,2	11,0	14,5
Диаметр головки D	Пред. откл. по h14	-0,30		-0,36		-0,43
Высота головки, k, не более		1,50	1,65	2,20	2,50	3,00	4,00
Ширина шлица n	Номин.	0,6	0,8	1,0	1,2	1,6	2,0
	Не менее	0,66	0,86	1,06	1,26	1,66	2,06
	Не более	0,80	1,00	1,20	1,51	1,91	2,31
Глубина шлица t	Не менее	0,5	0,6	0,8	1,0	1,2	1,6
Глубина шлица t	Не более	0,73	0,85	1,10	1,35	1,60	2,10
Допуск биения в заданном направлении (2IT14)		0,60		0,72		0,86
Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14)		0,50		0,60			0,72
Номер крестообразного шлица		1		2		3
Диаметр крестообразного шлица m, не более		2,6	2,8	4,0	4,5	6,5	7,4
Глубина крестообразного шлица h		1,05	1,25	1,55	2,05	2,45	3,40
Глубина вхождения калибра в крестообразный шлиц	Не более	1,2	1,4	1,8	2,3	3,0	3,9
Глубина вхождения калибра в крестообразный шлиц	Не менее	0,9	1,1	1,3	1,8	2,5	3,4
Недовод резьбы, не более		0,8			1,0

Примечание. Крестообразный шлиц — по ГОСТ 10753-86.

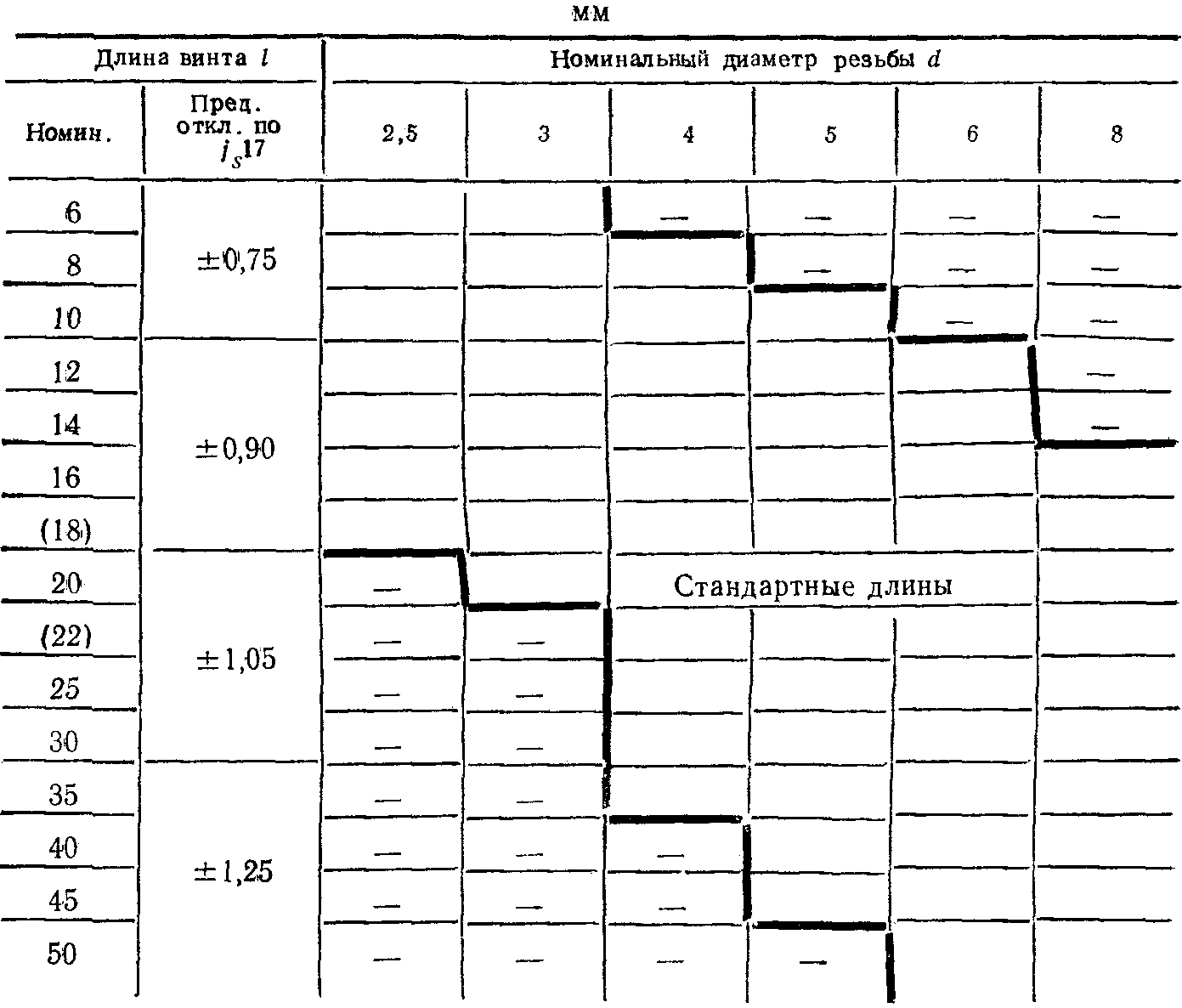

Таблица 2

рис. 3

Примечание. Длины l, заключенные в скобках, применять не рекомендуется.

Примеры условного обозначения:

Винт в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы

Винт 5 x 30.01 ГОСТ 11652-80

То же, в исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным

Винт 2-5 x 1,5 x 30.01.016 ГОСТ 11652-80

(Измененная редакция, Изм. № 1).

3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка — по ГОСТ 10618-80.

4. Теоретическая масса винтов указана в Приложении 1.

5. (Исключен, Изм. № 1).

Приложение 1

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА САМОНАРЕЗАЮЩИХ ВИНТОВ

Длина винта l, мм	Номинальный диаметр резьбы d, мм
	2,5	3	4	5	6	8
	Масса 1000 шт. стальных винтов, кг \approx
6	0,20	0,30	-	-	-	-
8	0,26	0,38	0,72	-	-	-
10	0,32	0,46	0,86	1,34	-	-
12	0,37	0,54	1,00	1,56	2,48	-
14	0,43	0,62	1,14	1,78	2,81	-
16	0,49	0,70	1,28	2,00	3,14	4,21
18	0,54	0,78	1,42	2,22	3,47	4,78
20	-	0,86	1,56	2,44	3,80	5,35
22	-	-	1,70	2,66	4,13	5,92
25	-	-	1,91	2,99	4,62	6,77
30	-	-	2,19	3,54	5,46	8,19
35	-	-	2,47	4,09	6,24	9,61
40	-	-	-	4,64	7,05	11,03
45	-	-	-	5,19	7,86	12,45
50	-	-	-	-	8,67	13,87

Приложение 2 (Исключено, Изм. № 1).
