Введен
Постановлением Государственного
комитета СССР по стандартам

от 30 декабря 1980 г. № 6109

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Self-tapping round-head screws for metals and plastics. Design and dimensions

ГОСТ 10621-80

Группа Г32

МКС 21.060.10

Взамен ГОСТ 10621-63,
ГОСТ 11650-65
в части винтов
с притупленным концом

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6109 дата введения установлена

1 января 1982 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 29.03.1991 № 399.

Издание с Изменением № 1, утвержденным в апреле 1985 г. (ИУС 7-85).

1. Настоящий стандарт распространяется на самонарезающие винты с полукруглой головкой для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

рис. 1

Размер для справок.

Таблица 1

Размеры, мм

Номинальный диаметр резьбы d		2,5	3	4	5	6	8
Шаг резьбы P	крупный	1,25		1,75	2,0	2,5	3,5
Шаг резьбы P	мелкий	1,0		1,5		1,75	2,0
Диаметр головки D	Номин.	4,5	5,5	7,0	8,5	10,0	13,0
Диаметр головки D	Пред. откл. по j 15 s	+/- 0,24		+/- 0,29		+/- 0,35
Высота головки k	Номин.	1,7	2,1	2,8	3,5	4,2	5,6
Высота головки k	Пред. откл. по j 15 s	+/- 0,2			+/- 0,24
Радиус сферы головки R , ~= 1		2,4	2,9	3,6	4,4	5,1	6,6
Радиусы под головкой	R, не менее	0,10		0,20		0,25	0,40
Радиусы под головкой	d , не более а	3,1	3,6	4,7	5,7	6,8	9,2
Ширина шлица n	Номин.	0,6	0,8	1,0	1,2	1,6	2,0
	Не менее	0,66	0,86	1,06	1,26	1,66	2,06
	Не более	0,80	1,00	1,20	1,51	1,91	2,31
Глубина шлица t	Не менее	0,9	1,0	1,6	2,1	2,3	3,3
Глубина шлица t	Не более	1,3	1,4	2,0	2,5	2,7	3,7
Допуск соосности головки относительно стержня (2IT14)		0,60		0,72		0,86
Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14)		0,50		0,60			0,72
Номер крестообразного шлица		1		2		3
Диаметр крестообразного шлица m, не более		2,8	3,1	4,2	5,0	6,6	7,7
Глубина крестообразного шлица, h		1,25	1,60	1,75	2,50	2,45	3,65
Глубина вхождения калибра в крестообразный шлиц	Не более	1,4	1,7	2,0	2,8	3,0	4,2
Глубина вхождения калибра в крестообразный шлиц	Не менее	1,1	1,4	1,5	2,3	2,5	3,7
Недовод резьбы, не более		0,8			1,0

Примечание. Крестообразный шлиц — по ГОСТ 10753-86.

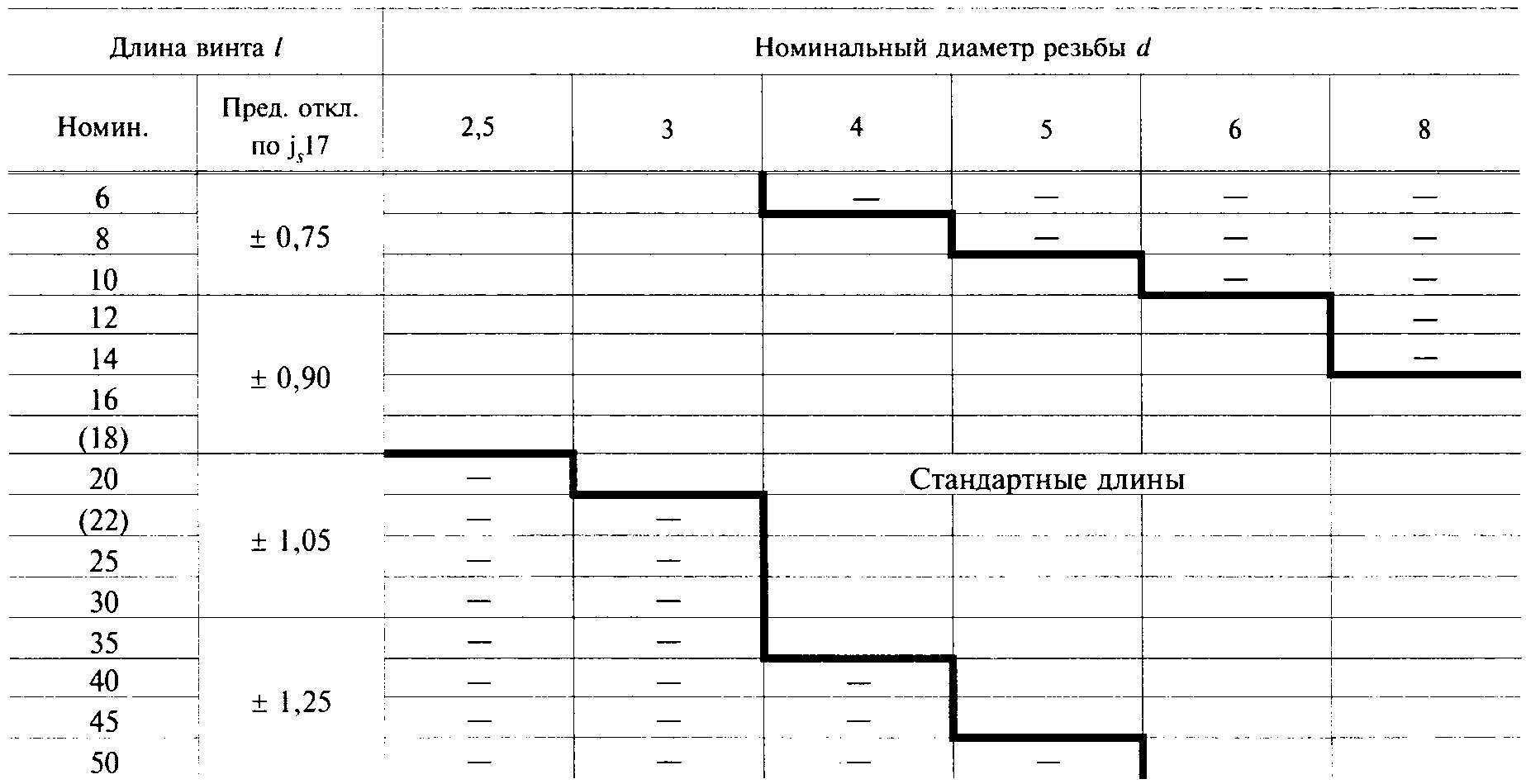

Таблица 2

мм

рис. 2

Примечание. Длины l, заключенные в скобки, применять не рекомендуется.

Примеры условного обозначения:

Винт в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы

Винт 5 x 30.01 ГОСТ 10621-80

То же, в исполнении 2, диаметром 5 мм, с мелким шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным

Винт 2 — 5 x 1,5 x 30.01.016 ГОСТ 10621-80

(Измененная редакция, Изм. № 1).

3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка — по ГОСТ 10618-80.

4. Теоретическая масса винтов указана в Приложении 1.

5. (Исключен, Изм. № 1).

Приложение 1

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА САМОНАРЕЗАЮЩИХ ВИНТОВ

Длина винта l,	Номинальный диаметр резьбы d, мм
мм	2,5	3	4	5	6	8
мм	Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг, ~=
6	0,32	0,51	-	-	-	-
8	0,37	0,59	1,11	-	-	-
10	0,42	0,67	1,25	2,21	-	-
12	0,47	0,75	1,39	2,43	3,61	-
14	0,52	0,83	1,53	2,67	3,93	-
16	0,57	0,91	1,67	2,91	4,25	5,01
18	0,62	0,99	1,81	3,15	4,57	5,58
20	-	1,07	1,95	3,39	4,89	6,15
22	-	-	2,09	3,63	5,21	6,72
25	-	-	2,30	4,00	5,69	7,57
30	-	-	2,65	4,60	6,49	9,00
35	-	-	3,00	5,20	7,29	10,42
40	-	-	-	5,80	8,09	11,84
45	-	-	-	6,40	8,99	13,25
50	-	-	-	-	9,69	14,68

Приложение 2. (Исключено, Изм. № 1).
