ГОСТ 10620-80. Межгосударственный стандарт. Винты самонарезающие с полупотайной головкой для металла и пластмассы. Конструкция и размеры

(введен в действие Постановлением Госстандарта СССР от 30.12.1980 № 6109)

(ред. от 01.04.1985)

от 30 декабря 1980 г. № 6109

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Self-tapping raised countersunk head screws for metals and plastics. Design and dimensions

Группа Г32

МКС 21.060.10

Дата введения

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6109 дата введения установлена 01.01.1982.

Ограничение срока действия снято Постановлением Госстандарта СССР от 29.03.1991 № 399.

Взамен ГОСТ 10620-63, ГОСТ 11651-65 в части винтов с притупленным концом.

Издание с Изменением № 1, утвержденным в апреле 1985 г. (ИУС 7-85).

1. Настоящий стандарт распространяется на самонарезающие винты с полупотайной головкой для металла и пластмассы класса точности B номинальным диаметром резьбы от 2,5 до 8 мм.

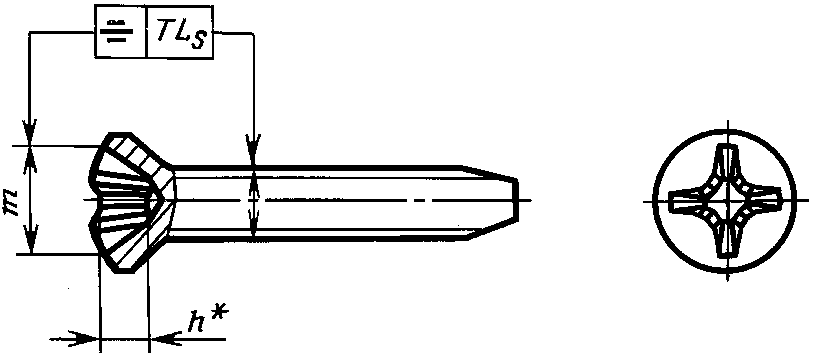

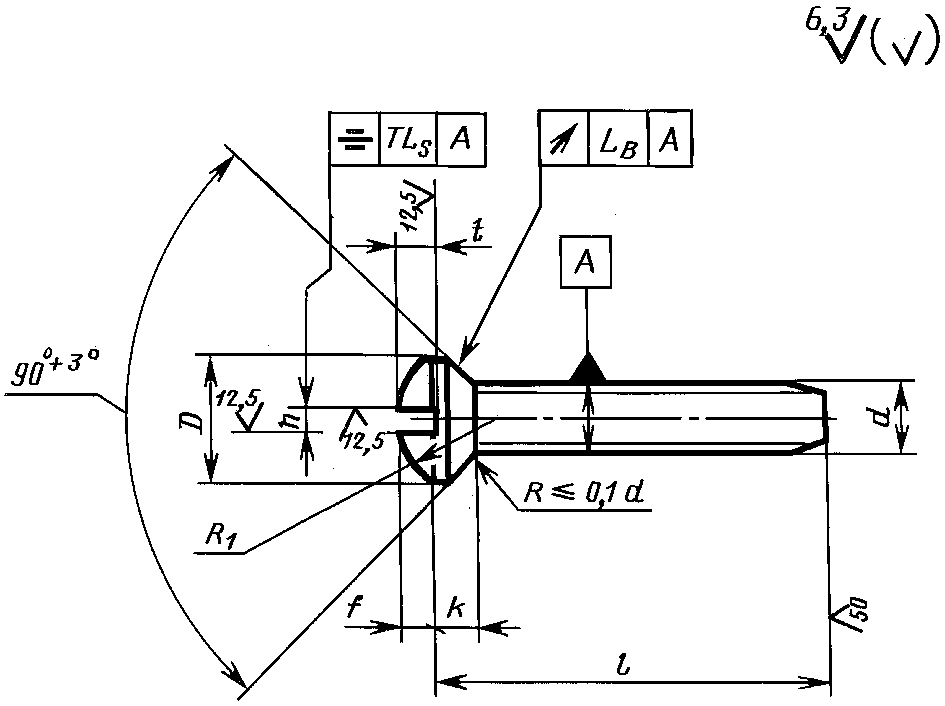

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

Исполнение 1

Исполнение 2

---

• Размер для справок.

Таблица 1

Размеры, мм

Номинальный диаметр резьбы d		2,5	3	4	5	6	8
Шаг резьбы P	крупный	1,25		1,75	2,0	2,5	3,5
	мелкий	1,0		1,5		1,75	2,0
Диаметр головки D	Номин.	4,7	5,6	7,4	9,2	11,0	14,5
	Пред. откл. по h 14	-0,30		-0,36		-0,43
Высота головки k, не более		1,50	1,65	2,20	2,50	3,00	4,00
Высота сферы f ~=		0,6	0,75	1,0	1,25	1,5	2,0
Радиус сферы головки R ~= 1		5,4	6,0	8,0	9,4	12,0	15,0
Ширина шлица n	Номин.	0,6	0,8	1,0	1,2	1,6	2,0
	Не менее	0,66	0,86	1,06	1,26	1,66	2,06
	Не более	0,80	1,00	1,20	1,51	1,91	2,31
Глубина шлица t	Не менее	1,0	1,2	1,6	2,0	2,4	3,2
	Не более	1,2	1,45	1,9	2,3	2,8	3,7
Допуск биения в заданном направлении (2IT14)		0,60		0,72		0,86
Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14)		0,50		0,60			0,72
Номер крестообразного шлица		1		2		3
Диаметр крестообразного шлица m, не более		3,0	3,3	4,6	5,3	7,2	8,7
Глубина крестообразного шлица h		1,50	1,80	2,10	2,85	3,20	4,65
Глубина вхождения калибра в	Не более	1,6	1,9	2,4	3,1	3,7	5,2
крестообразный шлиц	Не менее	1,3	1,6	1,9	2,6	3,2	4,7
Недовод резьбы, не более		0,8			1,0

Примечание. Крестообразный шлиц — по ГОСТ 10753-86.

Таблица 2

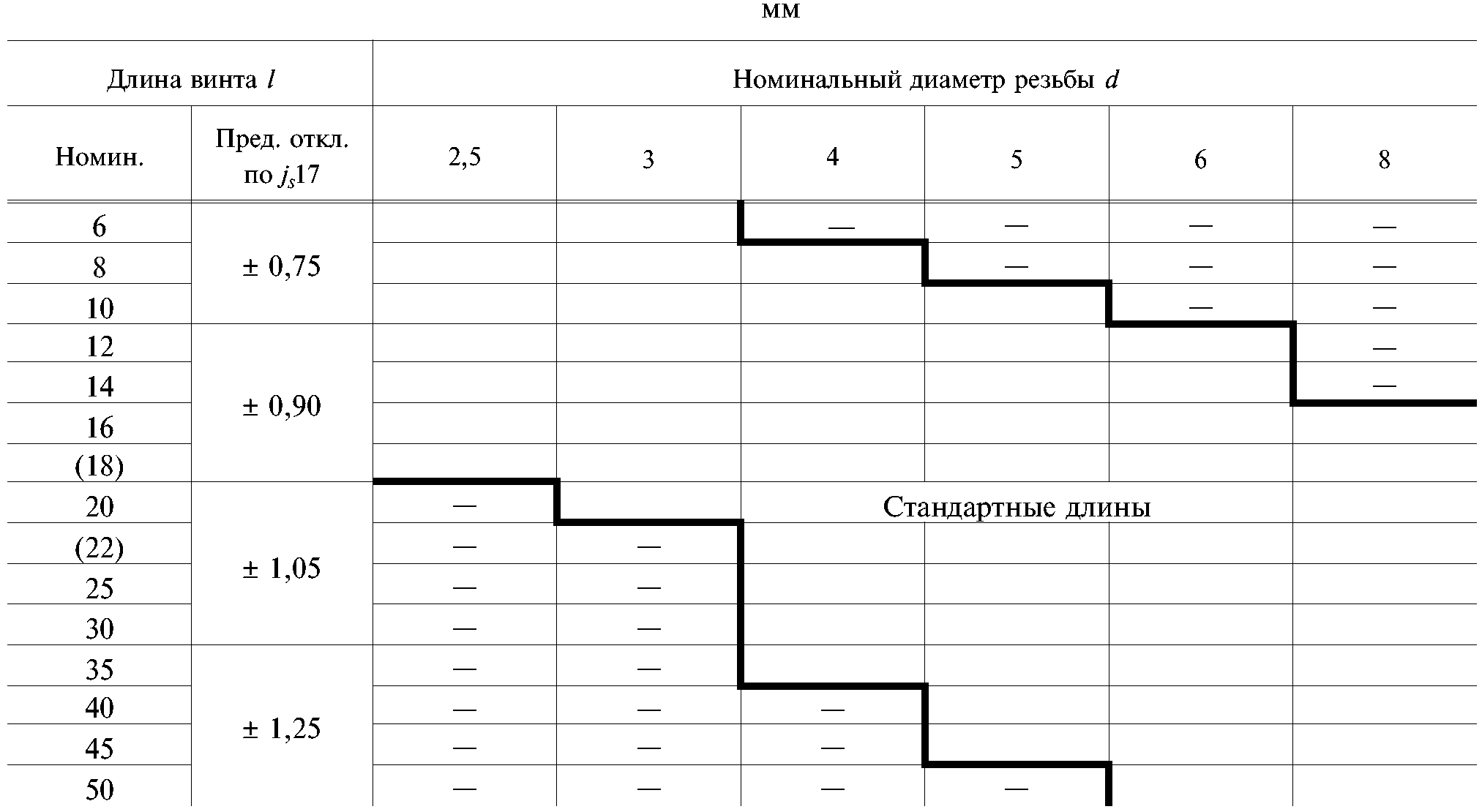

Примечание. Длины l, заключенные в скобки, применять не рекомендуется.

Примеры условного обозначения:

Винт в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы

То же, в исполнении 2, диаметром 5 мм, с мелким шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным

(Измененная редакция, Изм. № 1).

3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка — по ГОСТ 10618-80.

4. Теоретическая масса винтов указана в Приложении 1.

5. (Исключен, Изм. № 1).

Длина винта l, мм	Номинальный диаметр резьбы d, мм
	2,5	3	4	5	6	8
	Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ~=
6	0,23	0,35	-	-	-	-
8	0,29	0,43	0,85	-	-	-
10	0,35	0,51	0,99	1,60	-	-
12	0,40	0,59	1,13	1,82	2,89	-
14	0,46	0,67	1,27	2,04	3,22	-
16	0,52	0,75	1,41	2,26	3,55	5,21
18	0,57	0,83	1,55	2,48	3,88	5,78
20	-	0,91	1,69	2,70	4,21	6,35
22	-	-	1,83	2,92	4,54	6,92
25	-	-	2,04	3,25	5,03	7,77
30	-	-	2,32	3,80	5,84	9,19
35	-	-	2,60	4,35	6,65	10,61
40	-	-	-	4,90	7,46	12,03
45	-	-	-	5,45	8,27	13,45
50	-	-	-	-	9,08	14,87

Приложение 2. (Исключено, Изм. № 1).

---
