ГОСТ 10134.3-82. Государственный стандарт Союза ССР. Стекло неорганическое и стеклокристаллические материалы. Метод определения щелочестойкости
(введен в действие Постановлением Госстандарта СССР от 16.12.1982 № 4779)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 2, 1993). Документ утрачивает силу с 1 июля 1988 года. Документ введен в действие с 1 июля 1983 года. Взамен ГОСТ 10134-62.
Введен в действие Постановлением Государственного комитета СССР по стандартам от 16 декабря 1982 г. № 4779
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТЕКЛО НЕОРГАНИЧЕСКОЕ И СТЕКЛОКРИСТАЛЛИЧЕСКИЕ МАТЕРИАЛЫ
МЕТОД ОПРЕДЕЛЕНИЯ ЩЕЛОЧЕСТОЙКОСТИ
Glass inorganic and glass-crystal materials. Method for determination of alkali resistance
Постановлением Государственного комитета СССР по стандартам от 16 декабря 1982 г. № 4779 срок действия установлен
с 1 июля 1983 года до 1 июля 1988 года
Настоящий стандарт устанавливает метод определения щелочестойкости неорганического стекла и стеклокристаллических материалов (далее — стекла).
Стандарт не распространяется на оптическое и кварцевое стекло, а также стекло и стеклокристаллические материалы, для которых установлен иной метод испытаний щелочестойкости с учетом специальных условий применения.
В стандарте учтены требования МС ИСО 695-75.
Сущность метода заключается в воздействии на стекло кипящей смеси равных объемов 1 н. растворов углекислого натрия (Na2CO3) и гидроокиси натрия (NaOH) и определении отношения потери массы образца стекла после испытания к единице площади образца.
1. ОБЩИЕ ТРЕБОВАНИЯ
1.1. Общие требования к методу определения щелочестойкости — по ГОСТ 10134.0-82.
2. МЕТОД ОТБОРА ОБРАЗЦОВ
2.1. Образцы стекла должны быть в виде пластин или другой геометрической формы (позволяющей вычислить площадь поверхности) общей поверхностью 0,10 — 0,15 дм2. Поверхности и кромки образцов должны быть полированными.
3. АППАРАТУРА, РЕАКТИВЫ И РАСТВОРЫ
Сосуд с крышкой из серебра, сплава серебра, платины, палладия, нержавеющей стали марки Х18П9Т (рекомендуемое приложение).
Проволока из перечисленных выше металлов диаметром не более 0,3 мм.
Холодильник типа ХШ по ГОСТ 9499-70.
Шкаф сушильный, обеспечивающий температуру 140 °C.
Штангенциркуль по ГОСТ 166-80.
Щипцы с платиновыми или серебряными наконечниками (или из перечисленных выше металлов).
Цилиндр вместимостью 1000 см3 по ГОСТ 1770-74.
Стакан типа ВН вместимостью 1000 см3 по ГОСТ 10394-72.
Вода дистиллированная по ГОСТ 6709-72.
Кислота соляная по ГОСТ 3118-77, 1 н. раствор.
Кислота уксусная по ГОСТ 61-75, 5%-ный раствор.
Ацетон по ГОСТ 2603-79.
Натрий углекислый по ГОСТ 83-79, 1 н. раствор.
Натрия гидроокись по ГОСТ 4328-77, 1 н. раствор.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Образец измеряют с погрешностью не более +/- 1% и вычисляют общую поверхность с погрешностью не более +/- 2%.
Образцы промывают 5%-ным раствором уксусной кислоты, трижды промывают каждый раз новым количеством дистиллированной воды, ополаскивают ацетоном и сушат в шкафу при температуре (140 +/- 5) °C в течение 30 мин. Высушенный образец охлаждают в эксикаторе до температуры (20 +/- 5) °C и взвешивают.
4.2. Отмеряют 400 см3 свежеприготовленного 1 н. раствора углекислого натрия и 400 см3 свежеприготовленного 1 н. раствора гидроокиси натрия, выливают в сосуд и нагревают до кипения. Образцы стекла подвешивают на проволоке за крючки сосуда и погружают в кипящий раствор так, чтобы образцы были полностью погружены в раствор, не касались стенок сосуда и друг друга. Сосуд плотно закрывают крышкой и присоединяют к ней обратный холодильник.
Образец выдерживают в кипящем растворе в течение 3 ч, вынимают из раствора, погружают три раза в 500 см3 1 н. раствора соляной кислоты, обмывая каждый раз новым количеством дистиллированной воды, затем обрабатывают ацетоном и сушат в шкафу при температуре (140 +/- 5) °C в течение 30 мин.
Высушенный образец охлаждают в эксикаторе до температуры (20 +/- 5) °C и взвешивают.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1 Щелочестойкость стекла (X), мг·дм-2, вычисляют по формуле
где m — масса образца до испытания, мг;
m1 — масса образца после испытания, мг;
S — площадь поверхности образца, дм2.
Расхождение между тремя параллельными определениями не должно превышать +/- 5% от найденного среднего значения.
Класс щелочестойкости стекла следует устанавливать в соответствии с указанным в таблице.
| Среднее арифметическое потери массы, мг·дм-2 | Класс щелочестойкости |
|---|---|
| До 75 включ. | 1 |
| Св. 75 « 175 » | 2 |
| « 175» | 3 |
5.2 Результаты испытания записывают в протокол, содержащий:
среднее арифметическое потери массы в мг·дм-2;
обозначение класса щелочестойкости;
наименование лаборатории, проводившей испытание;
обозначение настоящего стандарта.

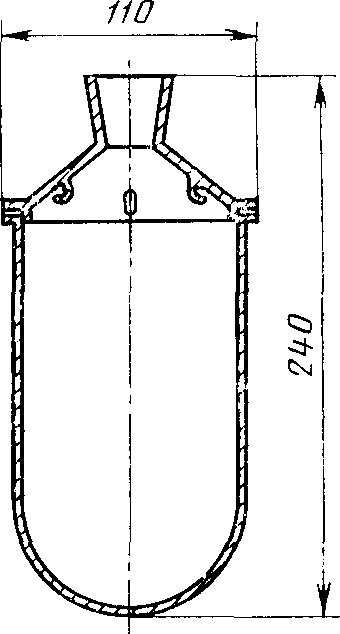

Приложение
Рекомендуемое
