ВСН 64-86. Ведомственные нормы. Методические указания по установке сигнализаторов и газоанализаторов контроля довзрывоопасных и предельно допустимых концентраций химических веществ в воздухе производственных помещений
(утв. Минхимпромом 21.03.1986)
Примечание
Взамен ВСН 30-80/Минхимпром.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ВСН 30-80"]:::rst n1["ВСН 64-86"]:::doc click n1 "https://bukva.ai/docs/vsn-64-86" "ВСН 64-86. Ведомственные нормы. Методические указания по установке сигнализаторов и газоанализаторов контроля довзрывоопасных и предельно допустимых концентраций химических веществ" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утверждены Минхимпромом 21 марта 1986 года
МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО УСТАНОВКЕ СИГНАЛИЗАТОРОВ И ГАЗОАНАЛИЗАТОРОВ КОНТРОЛЯ ДОВЗРЫВООПАСНЫХ И ПРЕДЕЛЬНО ДОПУСТИМЫХ КОНЦЕНТРАЦИЙ ХИМИЧЕСКИХ ВЕЩЕСТВ В ВОЗДУХЕ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ
РАЗРАБОТАНЫ Всесоюзным научно-исследовательским институтом техники безопасности в химической промышленности
Заместитель директора института по научной работе В.И. Жуков
Руководитель работы канд. хим. наук М.И. Буковский
ИСПОЛНИТЕЛИ канд. хим. наук М.И. Колесник, Н.И. Крикунов
ВНЕСЕНЫ Управлением техники безопасности, промышленной санитарии и охраны природы
С введением в действие «Методических указаний по установке сигнализаторов и газоанализаторов контроля довзрывоопасных и предельно допустимых концентраций химических веществ в воздухе производственных помещений» (ВСН 64-86/Минхимпром) утрачивают силу «Методические указания по установке сигнализаторов и газоанализаторов контроля довзрывоопасных и предельно допустимых концентраций химических веществ в воздухе производственных помещений» (ВСН 30-80/Минхимпром).
СОГЛАСОВАНЫ с Управлением проектирования и капитального строительства 5 декабря 1985 г. № 05-5-4/2081, Управлением автоматизации 4 декабря 1985 г. № 26-6/1908.
УТВЕРЖДЕНЫ Минхимпромом 21 марта 1986 г.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Настоящие методические указания являются обязательными для всех предприятий, имеющих взрывоопасные и пожаровзрывоопасные производства и производства, в которых могут выделяться вредные вещества в воздух производственных помещений, а также для проектных и конструкторских организаций, участвующих в проектировании или реконструкции указанных объектов.
1.2. Методические указания распространяются на все вновь проектируемые, реконструируемые и действующие предприятия химической промышленности.
Примечание. Порядок и сроки приведения действующих производств, цехов, отделений и участков в соответствие с Методическими указаниями определяются в каждом конкретном случае руководителем предприятия по согласованию со всесоюзным промышленным объединением.
1.3. Методические указания определяют порядок выбора мест отбора проб воздуха и установки датчиков автоматических стационарных непрерывно действующих сигнализаторов довзрывоопасных концентраций химических веществ в воздухе производственных помещений, а также газоанализаторов для контроля предельно допустимых концентраций вредных веществ в воздухе рабочей зоны.
1.4. Для каждого производства, цеха, отделения, участка, предприятия (организации) должен быть определен перечень довзрывоопасных и вредных веществ, которые могут выделяться в воздух производственных помещений при ведении технологического процесса с указанием нижних концентрационных пределов воспламенения (НКПВ) в объемных процентах или г/м3, а также допустимых концентраций (ПДК) в мг/м3 в воздухе рабочей зоны.
На действующем предприятии перечень должен быть утвержден главным инженером.
1.5. Выполнение настоящих Методических указаний должно обеспечиваться проектными и конструкторскими организациями для вновь проектируемых и реконструируемых предприятий и главными инженерами по согласованию с проектными организациями для действующих производств, цехов и установок.
1.6. При наличии в воздухе производственных помещений химических веществ, обладающих токсичными и пожароопасными свойствами, необходимо устанавливать газоанализаторы для контроля ПДК в воздухе рабочей зоны и сигнализаторы для контроля довзрывоопасных концентраций в воздухе производственных помещений.
При этом установка сигнализаторов довзрывоопасных концентраций не требуется, если по проектным решениям исключается возможность превышения концентрации газов и паров 50% от НКПВ и места установки пробоотборных устройств сигнализаторов довзрывоопасных концентраций (п. 2.12) и газоанализаторов для контроля ПДК (п. 2.14) совпадают.
1.7. При проектировании, монтаже и эксплуатации сигнализаторов и газоанализаторов следует соблюдать «Правила безопасности во взрывоопасных и взрывопожароопасных химических и нефтехимических производствах (ПБВХП-74)», «Правила устройства электроустановок (ПУЭ-76)», «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей» и инструкции заводов-изготовителей.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Автоматический контроль довзрывоопасных концентраций химических веществ с помощью сигнализаторов должен осуществляться в производственных помещениях с взрывоопасными зонами классов В-I, В-Iа и В-Iб по ПУЭ-76, в которых имеются источники выделения взрывоопасных и пожаровзрывоопасных газов и паров.
Необходимо также предусматривать автоматический контроль воздушной среды с помощью сигнализаторов и в заглубленных помещениях, куда возможно затекание извне взрывоопасных газов и паров с плотностью относительно воздуха 1,0 и выше с учетом поправки на температуру.
Примечание. Сигнализаторы довзрывоопасных концентраций следует устанавливать только на те химические вещества, которые включены в инструкции по эксплуатации или в другую нормативно-техническую документацию заводов-изготовителей на данные приборы. При отсутствии необходимых приборов проектные, конструкторские организации и предприятия принимают меры по организации их разработки.
2.2. Сигнализаторы при концентрации газов паров в диапазоне 5 — 50% от НКПВ или газоанализаторы при концентрациях вредных веществ, превышающих ПДК, должны автоматически включать предупредительную сигнализацию, оповещающую о наличии в помещении опасных концентраций или вредных веществ, с одновременным включением аварийных вентиляционных установок.
2.3. В производственных помещениях, в которых возможно внезапное поступление больших количеств взрывоопасных веществ, по усмотрению разработчиков, наряду с включением предупредительной сигнализации и аварийной вентиляции должно предусматриваться автоматическое или ручное отключение всего или части технологического оборудования, если концентрации газов и паров в воздухе превышают 50% от НКПВ.
2.4 Сигнализация должна быть световой и звуковой.
2.5 Световая и звуковая сигнализации должны быть предусмотрены:
\cdot при периодическом обслуживании технологического оборудования на входе в помещение (допускается установка двух попеременно мигающих световых сигналов);
\cdot при постоянном обслуживании технологического оборудования у рабочих мест обслуживающего персонала (допускается установка общего светового и звукового устройства на несколько рабочих мест в пределах одного производственного помещения).
Необходимо также устанавливать световую и звуковую сигнализации в операторских и диспетчерских пунктах.
Запрещается установка кнопки гашения звукового сигнала в производственных помещениях.
2.6. Световое устройство должно быть установлено в хорошо обозреваемом месте и размещено обособленно от световых устройств контролируемых параметров технологического процесса.
2.7. Отбор проб анализируемого воздуха к датчикам автоматических сигнализаторов довзрывоопасных концентраций и газоанализаторов ПДК следует предусматривать в местах наиболее вероятного скопления газов и паров в зависимости от их свойств, количества, а также конструктивных особенностей оборудования и помещений на минимальном расстоянии по горизонтали, но не более указанного в пп. 2.8 и 2.9.
Места отбора проб воздуха на анализ определяются проектными и конструкторскими организациями, а на действующих предприятиях главными инженерами по согласованию с проектными организациями, с учетом характера производства, устройств вентсистем, объемов производственных помещений и других факторов, обеспечивающих безопасность производств.
2.8. На группу агрегатов (аппаратов) допускается установка одного пробоотборного устройства к датчику сигнализатора при условии, если расстояние от места отбора проб до наиболее удаленной точки возможных утечек и паров в этой группе агрегатов (аппаратов) не более 3 м по горизонтали для помещений объемом до 2000 м3 и не более 4 м по горизонтали для помещений объемом более 2000 м3.
2.9. В помещениях компрессорных и насосных сжатых и сжиженных газов отбор проб анализируемого воздуха к датчику сигнализатора довзрывоопасных концентраций следует предусматривать в местах наиболее вероятного скопления газов перекачиваемой среды на расстоянии не более 1 м по горизонтали от них с учетом требований п. 2.12.
На каждый компрессор или насос (группу насосов) следует предусматривать один датчик.
Допускается предусматривать один датчик на два (три) компрессора, из которых один рабочий, второй (третий) — резервный при установке автоматических переключателей газовых потоков.
2.10. В производствах, где установлено технологическое оборудование для разнородных горючих газов и легковоспламеняющихся жидкостей, отбор проб рекомендуется выполнять от каждой группы технологического оборудования на соответствующие (по газам и парам) датчики.
2.11. В складских помещениях для хранения легковоспламеняющихся жидкостей и горючих газов, а в обоснованных случаях и в заглубленных производственных помещениях, куда возможно затекание взрывоопасных газов и паров, следует устанавливать по одному пробоотборному устройству на каждые 100 м2 площади помещения, но не менее одного на помещение.
Примечание. Рекомендуется установка пробоотборных устройств в приямках наружных установок, относящихся по ПУЭ-76 к взрывоопасным зонам класса В-Iг.
2.12. Пробоотборные устройства сигнализаторов довзрывоопасных концентраций следует размещать по высоте помещений в соответствии с плотностью газов и паров, приведенными в приложении, с учетом поправки на температуру:
\cdot при выделении газов и паров с плотностью относительно воздуха менее 1,0 — на высоте от 0,5 до 0,7 м над источником;
\cdot при выделении газов и паров с плотностью относительно воздуха от 0 до 1,5 — на высоте источника или ниже его не более чем на 0,7 м;
\cdot при выделении газов и паров с плотностью относительно воздуха 1,5 — не более 0,5 м над полом.
При выделении водорода или метана пробоотборные устройства к датчикам сигнализаторов довзрывоопасных концентраций рекомендуется устанавливать на высоте от 0,5 до 0,7 м над сосредоточенным источником выделения или на расстоянии 0,5 — 0,6 м ниже верхнего горизонтального перекрытия при многих рассредоточенных источниках выделения или в других, наиболее вероятных местах скопления указанных газов.
Примечание. В многоэтажных производственных помещениях с несплошными решетчатыми междуэтажными перекрытиями и в производственных помещениях с металлическими площадками каждый этаж и каждую металлическую площадку следует рассматривать как самостоятельное помещение.
2.13. При выделении в воздух смеси газов и паров с различными плотностями условия установки пробоотборных устройств сигнализаторов необходимо определять по веществу данной смеси, имеющему наибольшую величину отношения \frac{\text{С}}{\text{НКПВ}} , где С — концентрация компонента в смеси, г/м3.
2.14. Пробоотборные устройства газоанализаторов для контроля ПДК вредных веществ следует устанавливать в рабочей зоне на высоте до 2 м над уровнем пола или площадки в местах постоянного или временного пребывания обслуживающего персонала.
При этом на каждые 200 м2 площади помещения необходимо устанавливать не менее одного пробоотборного устройства, но не менее одного датчика на помещение.
2.15. Газоподводящие линии к датчику следует выполнять из труб с внутренним диаметром от 6 до 12 мм в соответствии с требованиями завода-изготовителя на конкретный тип газоанализатора или сигнализатора. В месте отбора проб они должны заканчиваться обращенными вниз воронками высотой от 100 до 150 мм и диаметром от 50 до 100 мм.
2.16. Газоподводящие линии к датчикам должны быть по возможности короче. Датчики целесообразнее располагать вблизи возможных источников выделения газов и паров без газоподводящих линий.
Время запаздывания поступления пробы к датчику за счет газоподводящих линий должно быть минимальным и не превышать 60 секунд.
2.17. В отдельных случаях, когда по условиям производства время образования довзрывоопасных концентраций в воздухе значительно, допускается применять взрывобезопасные автоматические газовые переключатели, например, типа ГП-1ХЛ4 для попеременной подачи проб контролируемого воздуха от нескольких точек к одному датчику. При этом периодичность анализа для каждой точки отбора не должна превышать 10 мин.
2.18. Материал пробоотборных устройств и газоподводящих линий должен обладать коррозионной стойкостью к воздействию анализируемой и окружающей сред, а внутренняя поверхность не должна изменять состав анализируемой пробы за счет адсорбции или десорбции в пределах анализируемых концентраций газов и паров.
2.19. Датчики сигнализаторов, газоанализаторов и сигнальная аппаратура, а также газовые переключатели для подачи проб контролируемого воздуха, устанавливаемые во взрывоопасных зонах, должны быть во взрывозащищенном исполнении, соответствующем категориям и группам взрывоопасных смесей, которые могут образоваться в помещении.
Указанная аппаратура должна иметь взрывозащищенное исполнение:
\cdot по наружной оболочке — исключающее воспламенение окружающего датчика анализируемого воздуха;
\cdot по газовым вводам — исключающее воспламенение анализируемого воздуха через газоподводящие трубки.

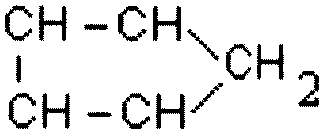

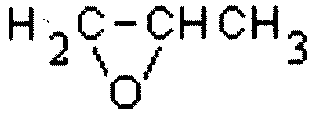

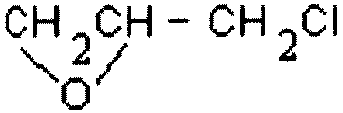

ФИЗИКО-ХИМИЧЕСКИЕ СВОЙСТВА ГАЗОВ И ПАРОВ
