ПНСТ 657-2022. Предварительный национальный стандарт Российской Федерации. Нефтяная и газовая промышленность. Маркшейдерское обеспечение поиска, разведки, обустройства и разработки месторождений углеводородного сырья

(утв. и введен в действие Приказом Росстандарта от 16.06.2022 № 38-пнст)

Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2022 г. № 38-пнст

ПРЕДВАРИТЕЛЬНЫЙ НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ

МАРКШЕЙДЕРСКОЕ ОБЕСПЕЧЕНИЕ ПОИСКА, РАЗВЕДКИ, ОБУСТРОЙСТВА И РАЗРАБОТКИ МЕСТОРОЖДЕНИЙ УГЛЕВОДОРОДНОГО СЫРЬЯ

Petroleum and natural gas industry. Surveying support for the search, exploration, development and development of hydrocarbon deposits

ПНСТ 657-2022

ОКС 75.020

Срок действия с 1 июля 2022 года до 1 июля 2025 года

Предисловие

1 РАЗРАБОТАН Публичным акционерным обществом «Газпром нефть» (ПАО «Газпром нефть»), Публичным акционерным обществом «Нефтяная компания „Роснефть“ (ПАО „НК „Роснефть“) и Публичным акционерным обществом „Татнефть“ (ПАО „Татнефть“)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 023 «Нефтяная и газовая промышленность»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2022 г. № 38-пнст

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 месяца до истечения срока его действия разработчику настоящего стандарта по адресу: inf@gazprom335.ru и/или в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112 Москва, Пресненская набережная, д. 10, стр. 2.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Введение

Маркшейдерское обеспечение освоения месторождений нефти и газа должно быть обеспечено современными стандартами, устанавливающими технические требования к производству и проектированию работ. Для решения данной задачи Министерством энергетики Российской Федерации и Федеральным агентством по техническому регулированию и метрологии реализуется задача по повышению эффективности выполнения работ по маркшейдерскому обеспечению добычи углеводородов, внедрению передовых технологий, повышения уровня безопасного ведения работ, связанных с пользованием недрами.

Целью разработки настоящего стандарта является установление технических требований к комплексу маркшейдерских, геодезических, гидрографических, топографических и картографических работ при поиске, разведке, обустройстве и разработке месторождений углеводородного сырья способом бурения нефтяных и газовых скважин.

1 Область применения

Настоящий стандарт устанавливает требования к комплексу маркшейдерских, геодезических, гидрографических, топографических и картографических работ при поиске, разведке, обустройстве и разработке месторождений углеводородного сырья, разрабатываемых скважинным способом.

Настоящий стандарт не устанавливает исчерпывающий перечень работ и требований к комплексу маркшейдерских, геодезических, гидрографических, топографических и картографических работ на этапах поиска, разведки, обустройства и разработки месторождений углеводородного сырья. Состав и объем работ определяются производственной необходимостью и требованиями по безопасному ведению работ, связанных с пользованием недрами.

Настоящий стандарт описывает некоторые мероприятия по подготовке месторождений углеводородного сырья к разработке и проектированию их разработки, не имеющие прямого отношения к комплексу маркшейдерских, геодезических, гидрографических, топографических и картографических работ, но дающие возможность понять, какие события предшествуют началу выполнения работ, в целях обеспечения своевременности их производства.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 21.301 Система проектной документации для строительства. Основные требования к оформлению отчетной документации по инженерным изысканиям

ГОСТ 34020-2016 Краны грузоподъемные. Допуски для колес, рельсовых путей кранов и их грузовых тележек

ГОСТ Р 21.101-2020 Система проектной документации для строительства. Основные требования к проектной и рабочей документации

ГОСТ Р 50828-95 Геоинформационное картографирование. Пространственные данные, цифровые и электронные карты. Общие требования

ГОСТ Р 51607-2000 Карты цифровые топографические. Правила цифрового описания картографической информации. Общие требования

ГОСТ Р 51872-2019 Документация исполнительная геодезическая. Правила разработки

ГОСТ Р 53713-2009 Месторождения нефтяные и газонефтяные. Правила разработки

ГОСТ Р 54382 Нефтяная и газовая промышленность. Подводные трубопроводные системы. Общие технические требования

ГОСТ Р 55415-2013 Месторождения газовые, газоконденсатные, нефтегазовые и нефтегазоконденсатные. Правила разработки

ГОСТ Р 55024 Сети геодезические. Классификация. Общие технические требования

ГОСТ Р 58942 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

СП 11-104-97 Инженерно-геодезические изыскания для строительства

СП 11-114-2004 Инженерные изыскания на континентальном шельфе для строительства морских нефтегазопромысловых сооружений

СП 22.13330.2016 Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*

СП 45.13330.2017 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87

СП 47.13330.2016 Инженерные изыскания для строительства. Основные положения. Актуализированная редакция СНиП 11-02-96

СП 78.13330.2012 Автомобильные дороги. Актуализированная редакция СНиП 3.06.03-85

СП 126.13330.2017 Геодезические работы в строительстве. Актуализированная редакция СНиП 3.01.03-84

СП 317.1325800.2017 Инженерно-геодезические изыскания для строительства. Общие правила производства работ

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 азимут скважины: Угол между меридианом и касательной к горизонтальной проекции оси скважины по направлению движения часовой стрелки.

3.2 альтитуда земли: Высота над уровнем моря какой-либо точки земной поверхности.

3.3 альтитуда стола ротора: Отметка стола ротора скважины относительно уровня моря.

3.4 батиметрическая карта: Карта, отображающая подводный рельеф изобатами и отметками глубин.

3.5

3.6 внешняя разбивочная сеть: Геодезическая сеть плановых (осевых) и высотных знаков, закрепляющих главные или основные разбивочные оси отдельного здания (сооружения) и нивелирные пункты на местности.

3.7 внутренняя разбивочная сеть: Сеть геодезических пунктов на исходном и монтажных горизонтах здания (сооружения).

3.8 вынос в натуру: Определение и закрепление на местности планового и высотного положения точек сооружения согласно его проекту.

3.9 галс: Путь судна, на котором оно производит инженерно-гидрографические работы, выдерживая заданные курс и скорость.

3.10 геодезическая исполнительная документация: Документация, предназначенная для регистрации значений линейных и угловых размеров, координат, расстояний, отметок, уклонов, сечений, диаметров, привязок и других геометрических параметров элементов, конструкций и частей зданий и сооружений, инженерных сетей, элементов благоустройства, знаков закрепления пунктов геодезической разбивочной основы с целью определения их соответствия проектной документации и требованиям нормативных документов, оценки качества строительной продукции, а также нанесения проложенных инженерных сетей на топографические планы.

3.11

3.12 геодезический контроль: Составная и неотъемлемая часть системы технического контроля зданий и сооружений в процессе эксплуатации, с помощью которого через геометрические параметры конструктивных элементов характеризуется техническое состояние здания или сооружения в целом.

3.13 геодезический контроль (в строительстве): Инструментальная проверка соответствия положения конструкций, а также элементов или участков сооружения (здания) проектным требованиям.

3.14 геодинамическая опасность: Факт подверженности определенной территории воздействию опасного явления природы — современных геологических процессов, которые при определенных обстоятельствах могут привести к тяжелым последствиям для человека и среды его обитания.

3.15 геодинамически опасная зона: Участок земной поверхности, на котором возможно проявление опасных геологических процессов и явлений.

3.16 геодинамический мониторинг: Система постоянных и (или) непрерывных наблюдений, анализа и прогноза современного геодинамического состояния геологической среды, проводимая в рамках заданного регламента в пределах рассматриваемой природно-технической системы.

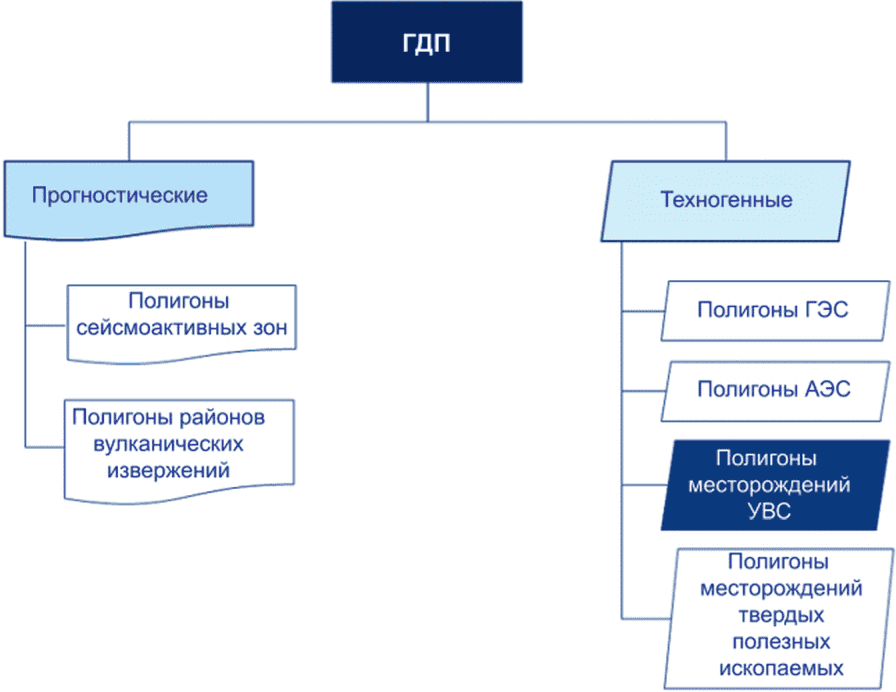

3.17 геодинамический полигон: Специально оборудованная геодезическая сеть на территории месторождения УВС, в пределах которой ведется комплекс периодических маркшейдерских и иных наблюдений на установленных на местности планово-высотных пунктах с целью определения деформаций земной поверхности.

3.18 геодинамический риск: Вероятность появления современных геологических процессов, способных к выводу объекта риска из режима нормального функционирования и сопровождающихся материальным ущербом.

3.19 геологическая цель: Координаты целевых точек ствола скважин, необходимые для проектирования оптимального местоположения и размещения ствола скважины внутри целевого продуктивного интервала с учетом текущих геологических представлений для обеспечения наиболее полной выработки извлекаемых запасов нефти рассматриваемого объекта разработки и достижения максимальной продуктивности скважины.

3.20

3.21 геологические запасы: Количество нефти, газа, конденсата и содержащихся в них компонентов, которое находится в недрах в изученных бурением залежах, наличие которых в недрах доказано пробной или промышленной эксплуатацией или испытанием скважин либо обосновывается геолого-геофизическими исследованиями.

3.22 геологический рейтинг бурения скважин: Очередность бурения новых скважин для наиболее эффективного вовлечения запасов нефти и газа в разработку, определяемая по начальному дебиту нефти/газа.

3.23

3.24 горно-геологические условия: Условия, характеризующие залегание месторождений нефти и газа, состав и свойства горных пород и технологический процесс извлечения из недр нефти и газа.

3.25 горный отвод: Участок недр, предоставленный в виде геометризированного блока недр в соответствии с лицензией на пользование недрами.

3.26

3.27

3.28

3.29 дифференциальная геодезическая станция: Электронное устройство, размещенное на точке земной поверхности с определенными координатами, выполняющее прием и обработку сигналов спутниковых навигационных систем и обеспечивающее передачу информации, необходимой для повышения точности определения координат в результате выполнения геодезических работ с использованием спутниковых навигационных систем.

3.30 длина скважины: Расстояние от устья до забоя по оси скважины.

3.31

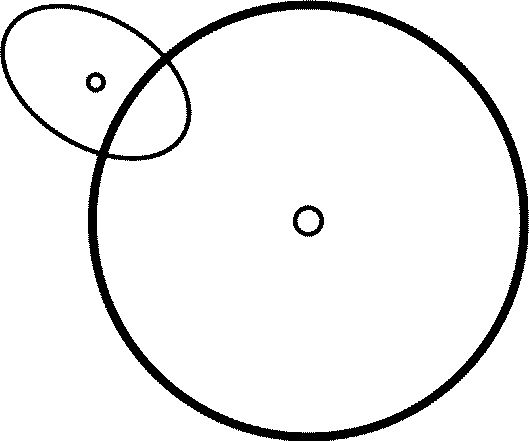

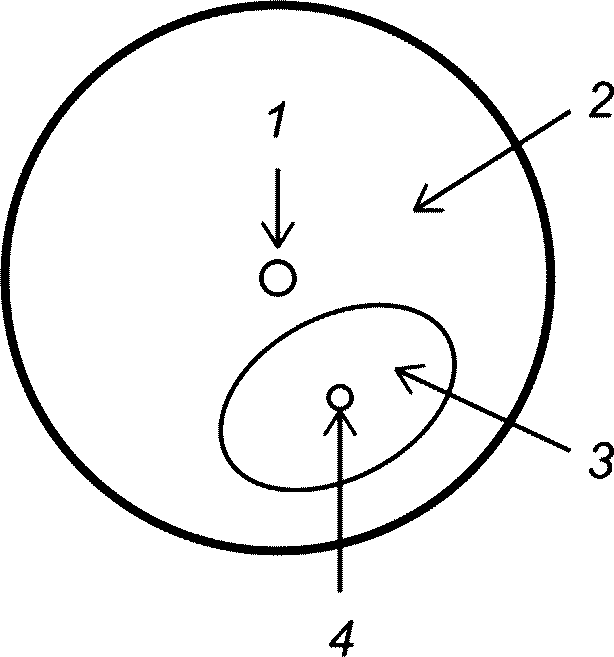

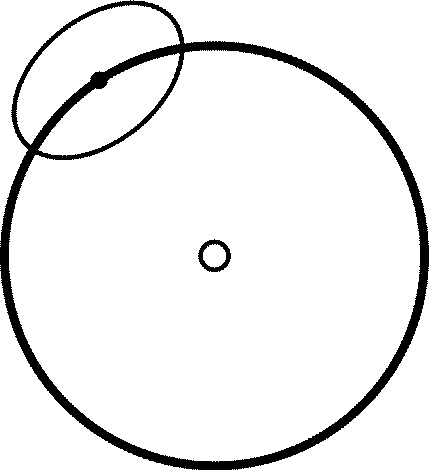

3.32 извлекаемые запасы: Часть геологических запасов, которая может быть добыта из залежи (месторождения) за весь срок разработки в рамках оптимальных проектных решений с использованием доступных технологий с учетом соблюдения требований по охране недр и окружающей среды.

3.33 инженерно-геодезические изыскания: Процесс, заключающийся в сборе и обработке геодезической и топографической информации о местности, необходимой для проектирования и переноса в натуру инженерных объектов.

3.34 инженерно-гидрографические работы: Комплекс изыскательских работ, позволяющих получить данные о подводном рельефе, подводных сооружениях и водной поверхности, с последующим отображением их на батиметрических планах и профилях.

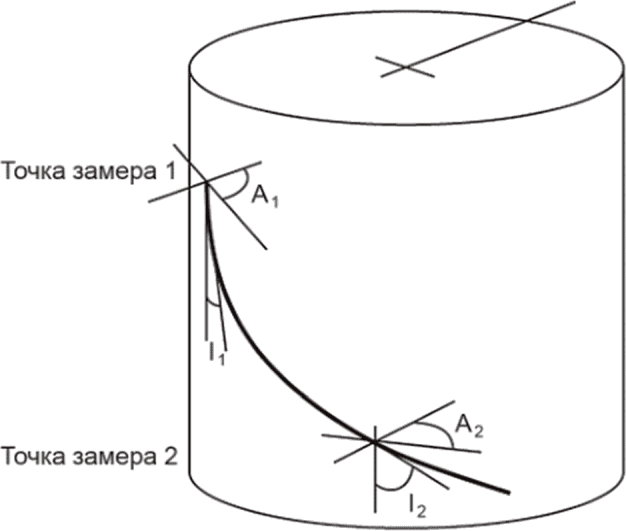

3.35 инклинометрические исследования: Измерения зенитного и азимутального углов скважины в функции ее глубины.

3.36 калибровка: Совокупность операций, выполняемых в целях определения действительных значений метрологических характеристик средств измерений.

3.37 кустование скважин: Процесс определения мест размещения площадок бурения, кустов скважин и распределение скважин по площадкам с учетом физико-географических и инженерно-геологических условий строительства, принятой сетки скважин и ее плотности, существующих сооружений и коммуникаций, категории земельных участков, числа скважин в кусте, технико-технологических ограничений и размещения ранее пробуренного фонда скважин.

3.38 линеамент: Линейная зона естественной (природной) локализации однородных и парагенетически взаимосвязанных черт рельефа, почвенно-растительного покрова, поверхностных и скрытых (глубинных) дизъюнктивных и пликативных дислокаций, геофизических и геохимических полей.

3.39

3.40 локальная система координат: Система координат, самостоятельно устанавливаемая и используемая заинтересованными лицами, в том числе для выполнения геодезических и картографических работ при осуществлении градостроительной деятельности.

3.41 маркшейдерская документация: Каталоги координат, планы земной поверхности, планы горных отводов, проекции горных выработок на вертикальную и горизонтальную плоскости, исполнительные чертежи и схемы, акты о выполненных работах и другая документация, полученная в результате работ, выполняемых маркшейдерской службой.

3.42 маркшейдерские работы: Работы по определению координат и/или высот точек земной поверхности, пространственных объектов, изменений во времени указанных координат и высот, обеспечивающие промышленное освоение месторождений УВС, эксплуатацию ПХГ и безопасное ведение работ, связанных с пользованием недрами.

3.43 маркшейдерское обеспечение: Комплекс маркшейдерских, геодезических, гидрографических, топографических и картографических работ, выполняемых и/или контролируемых маркшейдерской службой недропользователей при поиске, разведке, обустройстве и разработке месторождений углеводородного сырья для обеспечения промышленного освоения месторождений и безопасного ведения работ, связанных с пользованием недрами.

3.44 мелкие месторождения нефти и газа: Месторождения с величиной начальных извлекаемых запасов от 1 до 5 млн т нефти или от 1 до 5 млрд м3 газа.

3.45 микроземлетрясение: Землетрясение магнитудой менее 2 баллов, регистрируемое в пределах локальных территорий высокочувствительными приборами.

3.46 мониторинг: Процесс наблюдений и регистрации параметров объекта в сравнении с заданными критериями.

3.47 морское месторождение углеводородного сырья: Месторождение углеводородного сырья на участке (участках) недр, расположенном (расположенных) полностью в границах внутренних морских вод и (или) территориального моря Российской Федерации и (или) на континентальном шельфе Российской Федерации либо в российской части (российском секторе) дна Каспийского моря.

3.48

3.49 морской нефтегазовый объект; МНГО: Объекты и сооружения, в том числе плавучие, гибко или стационарно закрепленные по месту их расположения в соответствии с требованиями проектной или эксплуатационной (конструкторской) документации, создание и (или) использование которых предусмотрено проектной документацией на выполнение работ, связанных с пользованием недрами во внутренних морских водах, в территориальном море, в исключительной экономической зоне, на континентальном шельфе Российской Федерации, в российском секторе Каспийского моря, участками недр, расположенными в Черном и Азовском морях, подготовка, согласование и утверждение которой осуществляется в соответствии с законодательством Российской Федерации о недрах.

3.50

3.51 направление движения станка; НДС: Оптимальное направление движения буровой установки на кустовой площадке, обеспечивающее рациональное размещение стволов скважин в пространстве, при которых опасность пересечения стволов минимальна, т.к. стволы скважины в процессе бурения отдаляются друг от друга.

3.52 неравномерная осадка: Характеристика, определяемая разностью величин осадок точек фундамента здания или сооружения.

3.53

3.54 обследование: Комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность объектов обследования и определяющих возможность их дальнейшей эксплуатации или необходимость восстановления и усиления.

3.55

3.56 опасные геодинамические процессы: Процессы природного или техногенного происхождения, или результат действия природных, техногенных и техногенно-индуцированных геодинамических процессов, которые могут вызвать чрезвычайную ситуацию в техноприродной системе.

3.57 опасные геологические процессы и явления: События геологического происхождения или результат деятельности геологических процессов, возникающих в земной коре под действием различных природных или техногенных факторов, или их сочетаний, оказывающих или могущих оказать поражающие воздействия на людей, животных и растения, объекты экономики и окружающую природную среду.

3.58

3.59 опорная маркшейдерская сеть: Геодезическая сеть специального назначения, создаваемая в горных выработках при открытой и подземной разработке месторождений полезных ископаемых.

3.60

3.61

3.62

3.63

3.64 основной фонд скважин: Число скважин, необходимое для реализации запроектированной системы разработки месторождения.

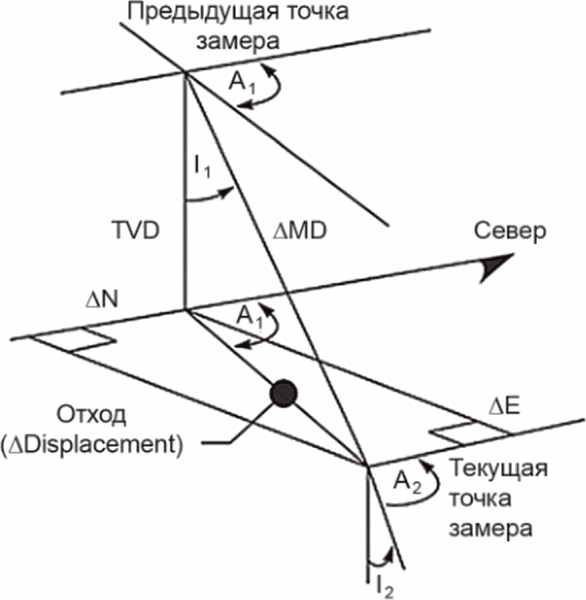

3.65 отход скважины: Расстояние между устьем скважины и точкой замера (забоем), спроецированной на горизонтальную плоскость.

3.66 очень мелкие месторождения нефти и газа: Месторождения с величиной начальных извлекаемых запасов менее 1 млн т нефти, менее 1 млрд м3 газа.

3.67

3.68 плотность сетки скважин: Отношение площади нефтеносности к числу добывающих и нагнетательных скважин в ее пределах.

3.69 площадное обследование: Способ съемки рельефа дна, заключающийся в проложении взаимно перекрывающихся полос съемки, обеспечивающих получение глубин с заданной точностью в любой точке обследуемой акватории.

3.70 подводное устьевое оборудование: Комплекс технических средств для герметизации и подвески обсадных колонн и устройств при эксплуатации нефтяных и газовых скважин с подводным устьем.

3.71 подробная съемка рельефа дна: Совокупность инженерно-гидрографических работ, выполняемых по отдельным районам с целью подробного изучения крупных форм рельефа дна.

3.72 позиционирование: Морская операция, выполняемая для наведения и удержания в постоянных координатах объекта, находящегося на плаву.

3.73

3.74 приведение глубин к уровню: Комплекс мероприятий, осуществляемый на основании наблюдений над уровнем моря на уровенных постах и состоящий из действий: установление нуля глубин; определение поправок к измеренным глубинам за разность высот мгновенного уровня и нуля глубин; исправление глубин.

3.75 прокладка трубопровода: Комплекс технологических процессов по изготовлению, укладке и заглублению подводного трубопровода.

3.76 промер: Способ съемки рельефа дна, заключающийся в измерении глубин на галсах, отстоящих друг от друга на расстояниях, устанавливаемых в зависимости от характера рельефа дна и глубин.

3.77 профиль скважины: Проекция оси скважины на вертикальную плоскость, проходящую через ее устье и забой.

3.78 профильная линия: Прямая или ломаная линия повторного нивелирования, вдоль которой расположены реперы, предназначенная для изучения сдвижений земной поверхности.

3.79 радарная интерферометрия: Метод измерений сдвижений и деформаций, использующий эффект интерференции электромагнитных волн из двух разновременных съемок при их наложении.

3.80 радиус круга допуска: Допустимое отклонение забоев скважин от проектной цели на кровле пласта (горизонтальной плоскости на глубине залегания кровли пласта).

3.81 разрабатываемое месторождение: Месторождение, на котором осуществляют добычу углеводородов в соответствии с утвержденным проектным документом на разработку (технологическим проектом разработки или дополнением к нему или технологической схемой разработки или дополнением к ней).

3.82

3.83 разведываемое месторождение: Месторождение, на котором проводят геологоразведочные работы, в том числе может осуществляться добыча в рамках проекта пробной эксплуатации залежи, месторождения или эксплуатация отдельных скважин.

3.84

3.85 сетка скважин: Взаимное размещение добывающих, нагнетательных, контрольных и других групп скважин на эксплуатационном объекте с указанием расстояний между ними.

3.86 система разработки месторождения: Совокупность технологических и технических мероприятий, направленных на извлечение нефти, газа, конденсата и попутных компонентов из пласта, и управление этим процессом.

3.87 средство навигации: Совокупность технических средств, которыми снабжено судно, предназначенных для решения навигационных задач.

3.88 стрела провеса: Расстояние по вертикали от линии, соединяющей точки подвеса провода на соседних опорах воздушных линий электропередачи, до низшей точки провода.

3.89 строительный генеральный план: План участка строительства, на котором показаны расположение строящихся объектов, расстановка монтажных и грузоподъемных механизмов, а также всех прочих объектов строительного хозяйства.

3.90 съемка рельефа дна: Инженерно-гидрографические работы, выполняемые с целью получения информации о пространственном положении и формах микрорельефа морского дна.

3.91 съемочная геодезическая сеть: Геодезическая сеть сгущения, создаваемая для производства топографической съемки, съемки подземных коммуникаций и инженерно-геодезического обеспечения других видов инженерных изысканий.

3.92

3.93

3.94 техническое задание: Организационно-распорядительный документ, содержащий основные сведения об объекте, проекте или системе, необходимые для составления программы работ, и основные требования к отчетным материалам и результатам инженерных изысканий (исследований).

3.95

3.96 точность контроля: Свойство контроля, определяющее близость его результатов к истинному значению контролируемого признака.

3.97 уровенные наблюдения: Наблюдения на уровенных постах за изменением уровня водной поверхности в процессе съемочных работ.

3.98 уровенный пост: Пункт на водном объекте, оборудованный устройствами и приборами для наблюдений за уровнями воды.

3.99

3.100 эксплуатационный контроль: Контроль соответствия параметров технического и санитарного состояния здания (сооружения) значениям, обеспечивающим безопасность и проектные условия эксплуатации здания, сооружения.

3.101

3.102 электронный архив: Система структурированного хранения файлов измерений, обеспечивающая надежность хранения и регулируемого доступа.

4 Сокращения

В настоящем стандарте применены следующие сокращения:

ВГС — высокоточная геодезическая сеть;

ВЛ — воздушные линии электропередачи;

ГГО — горно-геологическое обоснование;

ГНСС — глобальная навигационная спутниковая система;

ГУГК СССР — Главное управление геодезии и картографии СССР;

ДНЗ — динамически-напряженная зона;

ККР — контрольный куст реперов;

МНГС — морские нефтегазовые сооружения;

НДС — направление движения станка;

ППД — поддержание пластового давления;

ПХГ — подземное хранилище газа;

РВС — резервуар вертикальный стальной;

СГС-1 — спутниковая геодезическая сеть первого класса;

СКО — средняя квадратическая ошибка;

ТУС — трубоукладочное судно;

УВС — углеводородное сырье;

ФАГС — фундаментальная астрономо-геодезическая сеть;

ЦММ — цифровая модель местности;

ЦМР — цифровая модель рельефа;

PDOP — геометрический фактор потери точности в плане.

5 Общие положения

5.1 Маркшейдерское обеспечение является неотъемлемой частью производственных процессов при освоении месторождений УВС и эксплуатации ПХГ и выполняется по единому графику, увязанному со сроками выполнения геологоразведочных, проектно-изыскательских, строительно-монтажных и буровых работ, а также эксплуатацией объектов обустройства. Маркшейдерское обеспечение выполняется в объеме и с точностью, обеспечивающими выполнение последующих производственных задач и безопасное ведение работ, связанных с пользованием недрами.

5.2 Целью маркшейдерского обеспечения является своевременное и качественное выполнение комплекса маркшейдерских, геодезических, гидрографических, топографических и картографических работ по обеспечению промышленного освоения месторождений УВС и эксплуатации ПХГ, а также обеспечение безопасного ведения работ, связанных с пользованием недрами и безопасности объектов обустройства в процессе эксплуатации.

5.3 Главными задачами маркшейдерского обеспечения поиска, разведки, обустройства и разработки месторождений УВС и эксплуатации ПХГ являются:

• выполнение комплекса маркшейдерских, геодезических, гидрографических, топографических и картографических работ, обеспечивающих подготовку, ввод в разработку и промышленную разработку месторождения (объекта разработки);
• контроль пространственного положения объектов систем разработки и обустройства и соответствия проектному положению;
• выполнение установленных законодательством мероприятий по безопасному ведению работ, связанных с пользованием недрами и промышленной безопасности для обеспечения безопасной эксплуатации объектов обустройства;
• разработка мер, направленных на своевременное и качественное освоение месторождений, обеспечение безопасного ведения работ, связанных с пользованием недрами, и промышленной безопасности;
• планирование и проектирование маркшейдерских работ;
• ведение маркшейдерской документации на всех этапах освоения месторождения и ее сохранность;
• совершенствование организации и методов работ на основе широкого внедрения достижений науки и техники, передового опыта.

5.4 Для соблюдения требований по обеспечению безопасного ведения работ, связанных с пользованием недрами, необходимо проводить в том числе комплекс маркшейдерских и иных наблюдений, достаточных для обеспечения нормального технологического цикла работ по [1].

Комплекс маркшейдерских и иных наблюдений (геодезических и гидрографических) по безопасному ведению работ, связанных с пользованием недрами, состоит из инструментальных измерений и наблюдений, проводимых при освоении месторождений нефти и газа.

Метод измерений и наблюдений (геодезические методы — триангуляция, полигонометрия, метод засечек и иные геодезические методы; метод спутниковых измерений; методы дистанционного зондирования — лазерное сканирование, космическая съемка, аэрофотосъемка; фотограмметрический метод и др.) выбираются исполнителем работ (проектной организацией) с учетом требований к точности измерений, условий района выполнения работ, который должен быть экономически целесообразным и наименее трудозатратным.

5.5 На всех этапах разработки месторождений УВС выполняются следующие виды маркшейдерского контроля:

а) операционный контроль:

• пространственного положения оси ствола скважины,
• ведения горных работ в границах лицензионных участков и/или горных отводов,
• строительно-монтажных работ и их соответствия проектной документации, в том числе инженерно-гидрографических работ и позиционирования МНГС,
• инженерно-геодезических изысканий,
• маркшейдерских, геодезических, гидрографических, топографических и картографических работ, выполненных подрядными организациями;

б) периодический контроль:

• зданий и сооружений, в том числе опасных производственных объектов, для обеспечения безопасной технической эксплуатации,
• сдвижений и деформаций земной поверхности в пределах границ ведения горных работ,
• ведения маркшейдерской документации.

5.6 Маркшейдерское обеспечение выполняется силами маркшейдерской службы недропользователя или специализированных подрядных организаций, оснащенных геодезическими приборами и устройствами, ГИС и прикладными программами, и имеющих в своем составе квалифицированных специалистов. Организации, выполняющие маркшейдерские работы, должны иметь лицензию на производство маркшейдерских работ по [2]. Лицензирование маркшейдерских работ осуществляется Федеральной службой по экологическому, технологическому и атомному надзору в соответствии с [3].

5.7 Маркшейдерская служба является самостоятельным структурным подразделением в штате предприятия и непосредственно подчиняется руководителю предприятия, что определяется необходимостью исключения влияний на контроль, выполняемый маркшейдерской службой.

Руководство деятельностью маркшейдерской службы осуществляет главный маркшейдер предприятия.

5.8 Маркшейдерская служба предназначена для маркшейдерского обеспечения и контроля деятельности подразделений и служб недропользователя при подготовке к разработке и промышленном освоении месторождений УВС с учетом соблюдения установленных требований по безопасному ведению горных работ и требований в области промышленной безопасности.

5.9 Структура маркшейдерской службы предприятия и ее численность определяются штатом, исходя из объемов и сложности решаемых задач. Численность маркшейдерской службы должна быть достаточной для своевременного и качественного выполнения маркшейдерского обеспечения в соответствии с производственными задачами.

5.10 Деятельность маркшейдерской службы осуществляется в соответствии с положением о маркшейдерской службе предприятия, утвержденном и согласованном в установленном порядке.

5.11 Должностные лица маркшейдерской службы несут ответственность за полноту, качество и своевременность маркшейдерского обеспечения.

5.12 Капитальные и основные работы по маркшейдерскому обеспечению выполняют в соответствии с проектами производства маркшейдерских работ.

5.13 Для совершенствования профессиональных знаний, навыков и умений, повышения эффективности маркшейдерского обеспечения необходимо выполнять повышение квалификации работников маркшейдерских служб не реже одного раза в три года. Повышение квалификации в области промышленной безопасности осуществляется федеральными государственными общеобразовательными учреждениями высшего профессионального образования по типовой дополнительной программе повышения квалификации в области маркшейдерского обеспечения горных работ.

5.14 Федеральная служба по экологическому, технологическому и атомному надзору осуществляет лицензионный контроль за производством маркшейдерских работ.

6 Маркшейдерское обеспечение геологоразведочных работ на нефть и газ

6.1 Геологоразведочные работы на нефть и газ представляют собой совокупность работ по изучению недр, обеспечивающих открытие запасов УВС и их подготовку для промышленного освоения. Геологоразведочные работы проводят в соответствии с проектной документацией, обеспечивающей решение поставленных геологических задач и требований законодательства о недрах [1]. В зависимости от стадии и этапа геологоразведочных работ выделяют следующие виды проектной документации:

• проектная документация на проведение работ по региональному геологическому изучению недр;
• зональный проект на геологическое изучение, включающий поиск и оценку нескольких нефтеносных (газоносных) структур (залежей);
• комбинированный проект на разведку (доразведку) месторождения УВС и поиск новых нефтеносных (газоносных) структур (залежей) в нижележащих горизонтах разрабатываемого месторождения УВС.

6.2 Типовой комплекс геологоразведочных работ на нефть и газ в зависимости от поставленных задач геологического изучения недр включает выполнение геолого-геофизических работ и/или бурение скважин (поисковых, разведочных, параметрических, опорных).

6.3 Основными задачами маркшейдерского обеспечения геологоразведочных работ являются:

• обеспечение топографическими картами (планами), данными дистанционного зондирования Земли и другой необходимой картографической информацией;
• определение или контроль определения на местности положения объектов геолого-геофизических работ в процессе геологоразведочных работ;
• контроль инженерно-геодезических изысканий для строительства наземных технологических объектов с целью выполнения поисково-разведочного бурения;
• геодезический контроль строительства площадных и линейных технологических объектов для выполнения поисково-разведочного бурения;
• контроль проектирования и строительства скважин поисково-разведочного бурения (поисковых, разведочных, параметрических, опорных).

Требования к точности планово-высотного положения объектов геолого-геофизических работ — согласно [4].

Маркшейдерское обеспечение инженерно-геодезических изысканий и строительства площадок одиночных скважин (поисковых, разведочных и др.) и объектов инфраструктуры - раздел 7.

Маркшейдерское обеспечение строительства скважин (поисковых, разведочных и др.) — согласно 8.5.

7 Маркшейдерское обеспечение обустройства месторождений нефти и газа

7.1 Проект обустройства месторождения

7.1.1 На основании технического проекта разработки составляют проект обустройства месторождения, представляющий собой совокупность взаимосвязанных проектов технологических систем (кустования скважин; сбора и транспорта нефти и газа; поддержания пластового давления; электроснабжения; автомобильных дорог и др.), с целью создания единой инфраструктуры для добычи и транспортирования нефти и газа.

7.1.2 В соответствии с проектом обустройства месторождения выполняют инженерные изыскания, проектирование и строительство объектов обустройства с целью подготовить месторождение к разработке. К объектам обустройства месторождений УВС относятся наземные объекты добычи и транспортировки нефти и газа:

• индивидуальные (одиночные) и кустовые площадки скважин всех категорий;
• промысловые трубопроводы транспортирования нефти, газа, конденсата и воды от площадок до врезок в магистральные трубопроводы (или до других площадок подготовки);
• трубопроводы внешнего транспортирования нефти, газа, конденсата и воды;
• участки комплексной подготовки нефти, газа и конденсата, а также технологически связанные с ними объекты (установка подготовки нефти (газа и конденсата), центральный пункт сбора, комплексный сборный пункт, дожимная насосная (компрессорная) станция и т.п.);
• участки закачки рабочего агента для поддержания пластового давления;
• внутрипромысловые автомобильные дороги и проезды;
• внутрипромысловые электросети с подстанциями, объекты связи и сигнализации, линии контроля и автоматизации;
• резервуарные парки;
• вспомогательные объекты, в том числе замерные установки, нефтешламонакопители и другие технологические сооружения, необходимые для функционирования объектов обустройства.

7.1.3 Маркшейдерское обеспечение обустройства месторождений нефти и газа заключается в осуществлении контроля качества проведения инженерно-геодезических изысканий и установлении достоверности отчетных материалов инженерно-геодезических изысканий, выполнении выборочного геодезического контроля в процессе строительства объектов обустройства и наблюдений за деформациями оснований, конструкций зданий и сооружений в процессе строительства, а также приемке исполнительной геодезической документации.

7.2 Инженерно-геодезические изыскания для строительства

7.2.1 Требования к выполнению инженерно-геодезических изысканий

7.2.1.1 Инженерно-геодезические изыскания выполняют раздельно или в комплексе с другими видами инженерных изысканий в соответствии с техническим заданием. Техническое задание на инженерно-геодезические изыскания составляют по СП 47.13330.2016 и СП 317.1325800.2017, оно содержит сведения и данные, необходимые и достаточные для организации и производства работ, составления программы работ.

7.2.1.2 Инженерно-геодезические изыскания выполняются на основании программы инженерно-геодезических изысканий. Состав и содержание программы см. в СП 47.13330.2016 и СП 317.1325800.2017. Программу инженерно-геодезических изысканий разрабатывает исполнитель работ и прилагает к отчету по инженерным изысканиям.

7.2.2 Опорная геодезическая сеть

7.2.2.1 Опорная геодезическая сеть <1> предназначена для производства разбивочных работ и выполнения геодезических, топографических и других работ, входящих в состав инженерно-геодезических изысканий. Работы по созданию опорной геодезической сети выполняют по ГОСТ Р 55024, СП 11-104-97, СП 47.13330.2016 и СП 317.1325800.2017.

<1> Опорная геодезическая сеть наравне с другими геодезическими сетями используется при маркшейдерском обеспечении освоения месторождений УВС, т.к. опорная маркшейдерская сеть создается в горных выработках при открытой и подземной разработке месторождений полезных ископаемых.

Опорная геодезическая сеть создается в соответствии с проектом, разработанным в программе инженерно-геодезических изысканий. Проектирование опорной геодезической сети выполняют с учетом обеспеченности участка работ плановыми и высотными геодезическими пунктами. При разработке проекта сети необходимо учитывать существующие, строящиеся и проектируемые на участке инженерных изысканий здания и сооружения. Плотность пунктов опорной геодезической сети устанавливается в программе инженерно-геодезических изысканий.

7.2.2.2 Пункты опорной геодезической сети закрепляются центрами, конструкции которых должны обеспечить неизменность положения и сохранность пункта в течение длительного времени. Для обеспечения лучшей сохранности и опознавания на местности геодезические пункты должны иметь соответствующее внешнее оформление: наружный знак, канавы, курганы, опознавательные столбы или опознавательные знаки.

7.1.3 Съемочная геодезическая сеть

7.2.3.1 Съемочную геодезическую сеть создают по СП 11-104-97 и СП 317.1325800.2017 с целью сгущения опорной геодезической сети до плотности, обеспечивающей создание топографических планов в масштабах 1:5000 — 1:200. Плотность и точность пунктов съемочной геодезической сети устанавливается техническим заданием и программой инженерно-геодезических изысканий в зависимости от выбранной технологии работ, категории местности, размеров площадки и масштаба съемки.

7.2.3.2 Пункты съемочной геодезической сети закрепляются долговременными и/или временными знаками, обеспечивающими сохранность пункта более одного года и на время текущих и последующих геодезических работ. Знаки съемочного обоснования нумеруют порядковыми номерами с расчетом, чтобы на объекте не было одинаковых номеров. Место расположения пунктов съемочной геодезической сети обозначают вешками высотой 1,5 — 2 м, на которых закрепляется флажок или сигнальная лента.

7.2.3.3 Пункты долговременного типа съемочной геодезической сети размещаются с учетом следующих требований:

• попарно в начале и в конце трассы, на линейных участках вдоль трассы в пределах прямой видимости — не реже чем через 2 км, а по трассам трубопроводов — не реже чем через 5 км;
• на каждом площадном объекте — не менее трех пунктов;
• при переходе трасс линейных объектов через водные преграды — не менее двух пунктов на каждой стороне водоема;
• при пересечении линейным объектом площадного — пункты съемочной геодезической сети линейных и площадных объектов совмещаются.

7.2.4 Создание топографических планов

7.2.4.1 Топографическую съемку для создания топографических планов выполняют по СП 11-104-97, СП 47.13330.2016 и СП 317.1325800.2017. Масштаб выполнения топографической съемки и высоты сечения рельефа принимают по СП 47.13330.2016 (приложения Б и В).

7.2.4.2 При изысканиях проектируемых линейных сооружений ширина полосы съемки вдоль сооружения принимается на основании технического задания на инженерные изыскания в соответствии с согласованной программой работ и должна составлять до 100 м на незастроенных территориях, а для застроенных территорий — ограничиваться шириной проектируемого коридора коммуникаций. На участках пересечений и сближений трасс линейных сооружений с существующими коммуникациями и другими сооружениями ширина полосы съемки принимается с учетом обеспечения требований проектирования по их переустройству и переносу.

7.2.4.3 При выполнении топографической съемки инженерных коммуникаций снимают:

• плановое положение осей всех трубопроводов и сооружений с определением назначения, внешнего диаметра и материала всех труб;
• центры люков, колодцев и камер;
• траверсы эстакад и опор надземных трубопроводов;
• высоты провеса проводов линий связи и электропередачи и др.;
• все опоры (столбы) линий высокого и низкого напряжения и связи;
• кабельные линии;
• коверы, аварийные выноски, запорную и контрольную арматуру, расположенные вне колодцев и камер;
• углы поворота прокладок, главные точки кривых (начало, середина и конец), точки изломов и изгибов, створные точки на прямых участках;
• упоры, неподвижные опоры, компенсаторы, граничные точки на концах футляров (защитных кожухов или фокеров) надземных трубопроводов;
• точки пересечения оси основной прокладки с осями присоединения и отвода;
• оси пересекающих или идущих параллельно снимаемой прокладке существующих подземных и надземных коммуникаций, вскрытых при строительстве;
• профиль по всей длине трассы с поперечниками в необходимых местах;
• сварные стыки стальных трубопроводов до засыпки грунтом;
• центры муфт по кабельным прокладкам до засыпки грунтом.

7.2.4.4 Съемку существующих подземных коммуникаций выполняют в сочетании с топографической съемкой участка местности. Обязательными объектами съемки подземных коммуникаций являются:

• плановое положение трасс всех подземных коммуникаций (включая бездействующие) с определением их основного назначения;
• высоты дна колодца, верха и низа блока телефонной канализации;
• высоты кольца люка колодцев (или его выступающей вверх части при наклонном положении кольца), поверхности земли или покрытия у колодца, верха труб, лотка, верха и низа каналов теплотрасс;
• высоты обечаек, верха труб (дна лотков), верха и низа каналов;
• диаметры и материалы труб, толщина стенки труб, размеры каналов, продукт и направление движения для самотечных трубопроводов;
• плановое положение поворотных точек коммуникации в грунте;
• глубина подземной коммуникации через 20, 30, 50 и 100 м соответственно при съемках 1:500, 1:1000, 1:2000 и 1:5000, на углах поворота и в точках резкого излома рельефа;
• километровые знаки, установленные в коридоре подземных коммуникаций;
• административные здания, технологические и хозяйственно-бытовые сооружения, расположенные в коридоре коммуникаций или их охранной зоне.

7.2.4.5 При выполнении съемки надземных линий связи и электропередачи определяют:

• плановое положение, номера и материал, отметку земли опор, а также кронштейнов и стоек, отметки траверсов, проводов;
• наименование и номер фидера, количество электрических цепей (включая грозозащитный кабель) и напряжение, стрелу провеса проводов, материал проводов;
• расстояние от проводов до поверхности пересекаемых проездов при наибольшей стреле провеса;
• положение опор, количество и отметки лотков, высоту нижнего лотка над пересекаемыми проездами, назначение и количество прокладок и их характеристики в каждом лотке (в случае нескольких уровней);
• высоту эстакад;
• административные здания, технологические и хозяйственно-бытовые сооружения, расположенные в коридоре коммуникаций или их охранной зоне.

В случае пересечения воздушной линией электропередач участка инженерных изысканий, определяют положение двух крайних опор (вправо и влево от пересечения) и их характеристики (отметки верхнего и нижнего провода, количество и отметки перекладин, эскизы опор).

7.2.4.6 При съемке устьев всех скважин, расположенных на участке, определяют:

• отметку земли у скважины, верха муфты кондуктора и верха нижнего фланца колонной головки;
• плановое положение оси устья скважины.

7.2.4.7 Полнота и правильность съемки инженерных коммуникаций согласовывается исполнителем работ с эксплуатирующим подразделением на месторождении и сторонними организациями — владельцами коммуникаций.

7.2.5 Закрепление трасс линейных объектов и площадок промышленного строительства

7.2.5.1 Закрепление трассы (начало и конец, углы поворота) проектируемого линейного объекта выполняют по СП 317.1325800.2017 долговременными и/или временными знаками. Конструкцию закрепительных знаков и схему их установки обосновывают в программе работ в соответствии с техническим заданием. Все закрепленные знаки обозначают вешками высотой 1,5 — 2 м, на которых закрепляется флажок или сигнальная лента.

7.2.5.2 Закрепление трассы проектируемого линейного объекта выполняют закрепительными знаками:

• при прохождении в одном коридоре нескольких проектируемых трасс трубопроводов закреплению подлежит каждая трасса, при этом закрепительные знаки устанавливают только на вершинах углов поворотов, многониточных переходах через водные преграды, переходах через железные и категорийные автомобильные дороги, балки и овраги;
• при трассировании нескольких параллельных трасс ВЛ до 10 кВ включительно закрепительные знаки устанавливают только по первой нитке, с привязкой к ней всех трасс в инженерно-топографическом плане;
• при трассировании нескольких непараллельных трасс закрепительные знаки устанавливают по каждой трассе;
• при выносе в натуру планового положения проектных трасс закрепительные знаки устанавливают в начале и конце трассы на всех углах поворота. Их положение фиксируют двумя выносными знаками, расположенными не ближе 20 м от оси трассы на внешней стороне угла;
• закрепление оси трассы линейных объектов створными знаками на прямолинейных участках проводят не реже чем через 300 — 500 м при обеспечении прямой видимости между смежными знаками так, чтобы было видно еще два знака в створе;
• створные знаки закрепления прямолинейных участков трассы на переходах через реки, овраги, дороги и другие естественные и искусственные препятствия устанавливают по одному с каждой стороны перехода с таким расчетом, чтобы они находились в пределах съемки перехода и были нанесены на топографический план;
• базисные стороны устанавливают в начале трассы, конце трассы, вдоль оси трассы, не реже чем через 2 — 5 км;
• при прокладке трубопроводов, линий связи параллельно существующим линиям воздушной связи, электропередачи на расстоянии не более 50 м закрепительные знаки по трассе не устанавливают по согласованию с организацией — заказчиком работ. Трассу трубопровода привязывают к опорам линий связи или электропередачи на углах поворота и в местах изменения привязочных расстояний. Данные привязок наносят на планы и другие чертежи. В качестве реперов используют элементы опор линий связи и электропередачи;
• в местах пересечения проектируемой трассой существующих подземных коммуникаций на оси коммуникации устанавливают закрепительный знак с указанием пикетажа проектной трассы, назначения коммуникации и глубины ее залегания;
• при проектировании нескольких трасс линейных объектов в одном коридоре порядок их закрепления на местности необходимо устанавливать в программе работ, составленной на основании технического задания. В общем случае, если расстояние между параллельными трассами не превышает 50 м, то закреплению на местности подлежит только одна из трасс.

Трасса линейного объекта на незастроенной территории может не закрепляться, если это предусмотрено техническим заданием на инженерно-геодезические изыскания. При этом характерные точки трассы (начало, окончание, углы поворота) камерально привязывают к пунктам опорной геодезической сети и/или съемочного обоснования.

Порядок закрепления трассы и/или объекта на местности и этапы проектирования, на которых выполняется закрепление, определяется организацией-заказчиком в техническом задании на инженерные изыскания. В случае камерального изменения трасс после полевых работ проводят перетрассирование и закрепление трассы на местности в новом варианте, если эти работы предусмотрены техническим заданием, с передачей измененной трассы организации — заказчику работ по акту. Предыдущее закрепление трассы удаляют.

7.2.5.3 Закрепление площадок промышленного строительства выполняют закрепительными знаками в соответствии со следующими требованиями:

• при закреплении изыскиваемых площадок на местности закрепительными знаками закрепляют углы контуров площадок, их положение фиксируют двумя выносными знаками на внешней стороне угла. При необходимости обеспечения видимости на прямолинейных участках устанавливают створные знаки;
• для площадок одиночных скважин закрепляют положение устья скважины, которое закрепляют выносными знаками за пределами участка площадки. Если на площадке предусмотрено перспективное развитие бурения, то закрепляют линию направления движения станка, которую закрепляют выносными знаками, установленными за пределами площадки одиночной скважины;
• для кустовых площадок закрепляют первую скважину и линию направления движения станка, которую закрепляют выносными знаками, установленными за пределами кустовой площадки;
• угловые точки границ земельных участков для строительства закрепляют временными закрепительными знаками, а прямолинейные участки — створными знаками на расстоянии, обеспечивающем прямую видимость между знаками, с прорубкой визирок шириной не менее 0,5 м.

Все закрепленные знаки обозначают вешками высотой 1,5 — 2 м, на которых закрепляется флажок или сигнальная лента. В случае изменения проектного положения площадки или ее контура выполняют новое закрепление на местности измененного варианта, предыдущее закрепление площадки удаляют.

7.2.5.4 На закрепительных знаках, кроме их номера, указывают:

• сокращенное наименование проектно-изыскательской организации;
• условное наименование трассы;
• год установки знака.

Закрепительные знаки устанавливают надписью в сторону начальной точки трассы линейного объекта. Порядковый номер знаков не должен повторяться.

7.2.6 Отчетные материалы инженерно-геодезических изысканий

7.2.6.1 Результаты инженерно-геодезических изысканий предоставляются в виде технического отчета, включающего результаты по выполненным изысканиям на весь объект изысканий или на его часть. Технический отчет оформляют по ГОСТ 21.301, содержание отчета (текстовой и графической части) — по СП 47.13330.2016. Графические материалы технического отчета оформляют по ГОСТ Р 21.101.

7.2.6.2 Общие требования к техническому отчету:

• четкость изложения конкретных результатов работы;
• проверяемость измерений и расчетов;
• обоснованность выводов и рекомендаций, исключающих возможность неоднозначного их толкования.

7.2.6.3 Количество экземпляров, виды и форматы предоставления технического отчета устанавливают в техническом задании на инженерно-геодезические изыскания.

7.2.7 Контроль и приемка материалов инженерно-геодезических изысканий

7.2.7.1 Контроль инженерно-геодезических изысканий выполняют для принятия оперативных мер в случае несоответствия качества, несоблюдения сроков или отклонениях от требований технического задания, программы инженерно-геодезических изысканий, нарушения методики работ; выявления степени завершенности работ; предупреждения брака в работе.

7.2.7.2 Технический контроль отчетных материалов инженерно-геодезических изысканий включает камеральный и полевой контроль для оценки достоверности инженерных изысканий. Камеральный контроль предваряет проведение полевого контроля.

7.2.7.3 При камеральном контроле выполняют сплошной контроль отчетных материалов. Камеральным контролем проверяются:

а) рекогносцировка пунктов, закладка центров, постройка знаков:

• полнота сведений и правильность оформления карточек постройки пунктов, актов сдачи пунктов на наблюдение за сохранностью, центрировочных листов (допустимость линейных элементов приведения),
• соблюдение допусков расстояний до ориентирных пунктов,
• качество геометрического построения сети;

б) спутниковые определения:

• оценка препятствий, создаваемых объектами местности для прохождения радиосигналов для выполнения спутниковых определений;
• контроль допустимости фактора PDOP,
• по отчету обработки базовых линий устанавливают приемлемость базовых линий для дальнейшей обработки (разрешение неоднозначности по всем базовым линиям сети; оценка точности по внутренней сходимости результатов обработки: отношение, коэффициент дисперсии, СКО),
• по отчету об уравнивании устанавливают оценку точности (количество итераций, общие показатели оценки точности, оценка измерений, весовая стратегия, степень свободы); успешность теста кси-квадрат; уравненные координаты с оценкой точности; анализируются гистограммы нормализованных поправок и эллипсы ошибок точек,
• принятые система координат и модель геоида при полном уравнивании, параметры трансформации геодезической сети,
• сравнение результатов спутниковых определений с отметками реперов государственной нивелирной сети,
• продолжительность сеансов наблюдений,
• соблюдение требований инструкции относительно методики измерений,
• камеральная обработка спутниковых определений (обработка базовых линий и уравнивание) на пунктах опорной геодезической сети;

в) линейно-угловые измерения:

• соблюдение следующих допусков: протяженность ходов, число сторон в ходе, длины сторон, угловые невязки, линейные невязки, СКП измеренного угла и длин сторон, сходимости результатов измерений на привычных пунктах,
• правильность введения поправок в измеренные значения: за центрировку и редукцию, за приведение длин линий к горизонту, за редуцирование на поверхность относимости и на плоскость,
• соблюдение требований инструкции относительно методики измерений;

г) нивелирование:

• наличие и периодичность определения угла i,
• по ведомостям превышений устанавливают соблюдение требований относительно порядка измерений на станциях, правильность выбора благоприятного времени для нивелирования, соблюдение следующих допусков: высота визирного луча, длина визирного луча от нивелира до реек на станции и накопление неравенств по секции, расхождение превышений, определенных по черной и красной сторонам реек, по основной и дополнительной шкалам, по левым и правым нивелировкам, контрольного превышения, определенного по дальномерным нитям,
• по ведомостям превышений устанавливают допустимость расхождения превышений из прямого и обратного ходов по секции между рядовыми реперами, между фундаментальными реперами, на примычных секциях сравниваются превышения контрольных ходов с ранее исполненным нивелированием,
• по расхождениям превышений левых и правых, прямых и обратных нивелировок проводят анализ проявления систематических и случайных погрешностей, проверяется вычисление СКО нивелирования на один километр хода;

д) топографические планы:

• полнота и точность нанесения на карту пунктов геодезической сети, определенных после создания обновляемой карты, соответствие их координат и высот значениям, приведенным в каталогах (списках) координат геодезических пунктов,
• полнота и правильность перенесения на обновляемый оригинал результатов полевого обследования,
• четкость вычерчивания наносимых на карту объектов, контуров и качество нанесения фоновой закраски,
• наличие легенды на полях оригинала к закрашенным контурам,
• правильность выполнения редакционных указаний,
• полнота сбора и степень использования ведомственных и справочных материалов, а также справочников административно-территориального деления, тарифного руководства и т.д. для нанесения вновь появившихся объектов, количественных и качественных характеристик,
• качество оформительских работ, правильность применения условных знаков и др.,
• правильность отбора и генерализации изображений объектов; качество сводки всех элементов содержания карты по рамке трапеций;
• количество отметок высот характерных точек местности, правильность выделения командных высот, согласованность горизонталей с изображениями гидрографии, контуров и отметками высот;
• точность положения контуров, границ политико-административного деления, местных предметов;
• правильность размещения надписей названий и пояснительных надписей на оригинале;

е) ЦММ:

• наименование и параметры используемого эллипсоида,
• наименование и параметры используемой картографической проекции,
• наименование и параметры используемой системы координат и высот,
• правильность оформления точечных, линейных и площадных объектов в соответствии с классификатором и правилами цифрового описания,
• справочный файл (идентификация ЦММ; методы создания модели; информация о классификаторе и правилах цифрового описания данных; информация о математической и координатной основах; информация о качестве данных; информация об ограничениях доступа; информация о правообладателе исключительных прав),
• соответствие точности ЦММ точности топографических планов, предъявляемых по результатам выполненных инженерно-геодезических изысканий;

ж) ЦМР:

• трехмерная ЦМР в виде триангуляционной, сеточной или структурной сети на всю территорию съемок,
• адекватность модели рельефа ее физической реальности, соответствующей установленной точности топографического плана;

и) приборы, инструменты и оборудование, программное обеспечение:

• проверка наличия действительных на момент выполнения работ свидетельств о поверке (калибровке),
• выявление средств измерений с истекшими сроками действия свидетельств о поверке (калибровке),
• выявление применения несертифицированного программного обеспечения,
• соответствие параметров описания рельефа в ЦМР полноте и точности ЦММ.

7.2.7.4 Полевой контроль проводят путем выборочного контроля полевых работ и сплошного контроля опорной геодезической сети и закрепления трасс линейных объектов и площадок промышленного строительства. Объем выборочного инструментального контроля должен составлять 3 — 5% от предъявляемых объемов выполненных изыскательских работ. Полевым контролем проверяются:

а) рекогносцировка пунктов, закладка центров, постройка знаков:

• наличие видимостей на смежные отстроенные и проектируемые пункты, а также видимостей с земли на ориентирные пункты, точность измерений расстояний до ориентировочных пунктов и угла между ними;
• достоверность данных карточек постройки;
• выбор местоположения пункта с точки зрения его долговременной сохранности;
• правильность и полнота описания местоположения пункта, соответствие местоположения пункта его описанию;
• правильность размеров, конструкции пункта, качества бетона, надежности антикоррозийного покрытия металлических частей,
• достоверность утраты геодезических пунктов;

б) спутниковые определения:

• достоверность схемы препятствий для спутниковых измерений,
• повторные спутниковые определения приращений координат пунктов опорной геодезической сети из разных сеансов наблюдений,
• повторные спутниковые определения плановых и высотных координат пунктов съемочного обоснования и закрепительных знаков, элементов ситуации;

в) линейно-угловые измерения:

• точности измерения длин линий и углов путем выборочного повторного измерения;

г) нивелирование:

• сходимость измеренного и контрольного превышений из повторного нивелирования секций для нивелирования I, II, III классов,
• допустимость невязок в полигонах, образованных после проложения контрольных перемычек нивелирования IV класса;

д) топографические планы:

• точность обновляемой карты и нанесение сохранившихся и вновь появившихся контуров и ситуации.

Полевой контроль топографических планов осуществляют визуально путем сравнения плана с местностью, а также путем контрольных выборочных инструментальных измерений для проверки полноты и правильности отображения рельефа и инженерных коммуникаций, местоположения и закрепления пунктов опорной геодезической и съемочной геодезической сетей, закрепительных знаков (приложение 1).

Точность топографических планов оценивают по расхождениям положения контуров, высот точек, рассчитанных по горизонталям, с данными контрольных измерений. Для отдельного контрольного измерения погрешность (расхождение между значением, полученным по карте и контрольным значением) может превышать среднюю. Расхождение по отдельному контрольному измерению не должно превышать допустимого среднего значения более чем в 2,5 раза. Количество отдельных расхождений, полученных в результате контрольных измерений, превышающих установленные допустимые средние погрешности более чем в 2 раза, не должно быть больше 5% от общего числа контрольных измерений.

Средние расхождения в плановом положении скрытых точек подземных коммуникаций на планах с данными контроля полевых определений относительно ближайших капитальных зданий (сооружений) и пунктов съемочной геодезической сети не должны превышать: 0,3 м — в масштабе 1:200; 0,5 м — в масштабе 1:500; 0,8 м — в масштабе 1:1000; 1,2 м — в масштабе 1:2000. Предельные расхождения между значениями глубины заложения подземных сооружений, полученными с помощью трубокабелеискателей во время съемки и по данным контрольных полевых измерений, не должны превышать 15% глубины заложения.

По результатам проведения полевого контроля пунктов опорной геодезической сети и закрепительных знаков оформляют акт о сдаче знаков на наблюдение за сохранностью (приложение 2).

Общие результаты контроля качества полевых работ оформляют актом (приложение 3). Допускается результаты контроля полевых работ небольших объектов оформлять записями в материалах работ без составления акта.

7.2.7.5 По результатам проведения камерального и полевого контроля оформляют акт приемки материалов завершенных инженерных изысканий (приложение 4).

7.3 Геодезические работы в строительстве

7.3.1 Требование к выполнению геодезических работ

Геодезические работы в строительстве являются производственным процессом, заключающемся в создании геодезической сети для строительства необходимой точности, переносе в натуру осей сооружения (оборудования) и отметок, проведении исполнительной съемки.

Геодезические работы в строительстве выполняют в объеме и с необходимой точностью, в совокупности обеспечивающими:

• размещение возводимых объектов в соответствии со строительными генеральными планами;
• соответствие геометрических параметров, заложенных в проектной документации, требованиям сводов правил по проектированию и строительству предприятий, зданий и сооружений, и государственных стандартов Российской Федерации.

Геодезические работы выполняют средствами измерений необходимой точности. Все геодезические приборы должны быть поверены и отъюстированы. Организацию проведения поверок следует осуществлять в соответствии с [5].

7.3.2 Геодезическая сеть для строительства

7.3.2.1 Геодезическую сеть для строительства создают для выноса в натуру основных или главных разбивочных осей здания (сооружения), трасс дорог, надземных и подземных коммуникаций, для построения внешней и внутренней разбивочных сетей зданий (сооружений), производства исполнительных съемок, наблюдения за осадками и другими деформациями зданий (сооружений).

7.3.2.2 Геодезическую сеть для строительства создают в виде развитой сети, закрепленной геодезическими пунктами или знаками, и она состоит:

а) из геодезической разбивочной основы строительной площадки;

б) геодезических разбивочных сетей зданий (сооружений):

• внешней разбивочной сети,
• внутренней разбивочной сети.

7.3.2.3 Геодезическую сеть для строительства создают поэтапно:

• на этапе инженерных изысканий создают опорную геодезическую сеть, которая на этапе строительства зданий (сооружений) именуется геодезической разбивочной основой строительной площадки;
• на этапе архитектурно-строительного проектирования создают строительную сетку, в системе координат которой задают положение всех пунктов, точек и осей проекта;
• в ходе строительно-монтажных работ создают внешние разбивочные сети каждого отдельного здания (сооружения), закрепляющие в натуре их основные и главные оси. По мере реализации проекта строительства относительно основных осей зданий (сооружений) создают внутреннюю разбивочную сеть для выполнения детальных разбивочных работ.

7.3.3 Геодезическая разбивочная основа строительной площадки

7.3.3.1 Геодезическую разбивочную основу строительной площадки создают для выноса в натуру основных или главных разбивочных осей здания (сооружения), а также при необходимости построения внешней разбивочной сети здания (сооружения), производства исполнительных съемок.

Геодезическая разбивочная основа строительной площадки предназначена для взаимной увязки проектируемых коммуникаций и зданий (сооружений) с существующими объектами.

Геодезическую разбивочную основу создают на этапе выполнения инженерно-геодезических изысканий строительной площадки или вблизи объекта строительства в виде опорной геодезической сети и закрепляют знаками долговременного типа в местах, обеспечивающих их сохранность в период строительства и эксплуатации объекта. Пункты геодезической разбивочной основы строительной площадки закрепляют с учетом обеспечения безопасности работ, удобства определения положения здания (сооружения) на местности и выполнения дальнейших построений и измерений в процессе строительства с необходимой точностью.

7.3.3.2 Плотность пунктов опорной геодезической сети при производстве инженерно-геодезических изысканий сгущается до плотности, необходимой и достаточной для выполнения инженерных изысканий с учетом их последующего использования для обеспечения строительства и эксплуатации объекта капитального строительства. Требования к плотности и точности сети, месту закладки и типам центров указывают в техническом задании на инженерные изыскания и в последующем согласовывают в программе работ.

7.3.3.3 Требования к плотности и точности положения пунктов геодезической разбивочной основы строительной площадки определены в СП 126.13330.2017 (таблица 5.1).

7.3.3.4 В соответствии с графиком проведения строительно-монтажных работ организацией — заказчиком строительства передается организации — подрядчику строительства геодезическая разбивочная основа строительной площадки и техническая документация на нее:

• каталоги координат, высот и абрисы всех пунктов геодезической разбивочной основы строительной площадки;
• акт освидетельствования геодезической разбивочной основы объекта капитального строительства по [6] (приложение 1).

7.3.4 Геодезические разбивочные сети зданий (сооружений)

Геодезические разбивочные сети зданий (сооружений) создают для каждого отдельного здания (сооружения), где требуется высокая точность детальных разбивочных работ, и они состоят из внешней и внутренней разбивочных сетей.

Геодезические разбивочные сети зданий (сооружений) создают как свободные, в одну стадию. Внутренняя разбивочная сеть не является второй стадией внешней разбивочной сети здания (сооружения), поскольку они не связаны друг с другом единым точностным параметром.

Для построения разбивочных сетей зданий (сооружений) применяют координатный метод, для этого все пункты и точки геодезической разбивочной основы строительной площадки и геодезических разбивочных сетей зданий (сооружений) должны иметь координаты в единой системе координат строительства — в системе координат строительной сетки. Места закрепления геодезических строительных сетей зданий (сооружений) указывают на генплане проекта строительства.

Метод закрепления пунктов определяется с учетом конкретных условий строительной площадки. Основное требование при этом — обеспечить сохранность пунктов и их стабильность до конца строительства. Во всех случаях месторасположение пунктов должно быть увязано с генпланом строительства.

7.3.5 Внешняя разбивочная сеть здания (сооружения)

Внешнюю разбивочную сеть здания (сооружения) создают в виде геодезической сети каждого отдельного здания (сооружения) за пределами его контура, опирающейся на пункты геодезической разбивочной основы строительной площадки и предназначенной для перенесения в натуру и закрепления на местности основных (главных) разбивочных осей здания (сооружения).

Внешняя разбивочная сеть здания (сооружения) является основой разбивочных работ на этапе строительства нулевого цикла работ.

Внешняя разбивочная сеть зданий (сооружений) опирается на пункты геодезической разбивочной основы строительной площадки и выносится с точностью, указанной в таблице 1.

Таблица 1

Точность построения внешней разбивочной сети

Для линейных объектов внешнюю разбивочную сеть создают в ходе выполнения инженерных изысканий на этапе полевого трассирования и закрепляют выносными знаками трасс линейных объектов в соответствии с 7.2.

7.3.6 Внутренняя разбивочная сеть здания (сооружения)

Внутреннюю разбивочную сеть создают от пунктов геодезической разбивочной основы строительной площадки, и она предназначена для обеспечения детальных разбивочных работ на исходном и монтажном горизонтах строительства здания (сооружения), монтажа строительных конструкций и технологического оборудования.

Внутреннюю разбивочную сеть здания (сооружения) создают по мере возведения здания (сооружения) в виде сети взаимосвязанных плановых и высотных знаков в количестве не менее трех, закрепляющих сеть на исходном и монтажных горизонтах.

Системой координат внутренней разбивочной сети объекта строительства является сетка продольных и поперечных осей здания (сооружения). За начало системы координат принимают точку пересечения цифровой и буквенной осей на отметке 0,00 (чистого пола) перекрытий на исходном горизонте. Направление цифровой оси (X) принимают по направлению абсцисс, направление буквенной оси (Y) — по направлению ординат с присвоением произвольных круглых значений.

Внутреннюю разбивочную сеть создают от пунктов геодезической разбивочной основы для каждого отдельного здания (сооружения) по СП 126.13330.2017 (таблица 7.2).

Пункты внутренней разбивочной сети закрепляют на конструкциях зданий (сооружений) специальными знаками, насечками, кернами на металлических пластинах, дюбелями и т.п. с обязательной надписью несмываемой краской. Местоположение пунктов определяется проектом производства геодезических работ.

Результаты измерений и построений при создании внутренней разбивочной сети на исходном и монтажном горизонтах фиксируют на схемах местоположения пунктов, закрепляющих оси, отметки и ориентиры.

7.3.7 Разбивочные работы в процессе строительства

7.3.7.1 Разбивочные работы в процессе строительства обеспечивают вынос в натуру с заданной точностью осей и точек, определяющих положение в плане и по высоте частей и конструктивных элементов зданий (сооружений), линейных сооружений в соответствии с проектной документацией и проведение исполнительных съемок.

Разбивочные работы подразделяются:

• на основные — для определения на местности положения главных или основных осей зданий (сооружений):
• детальные — для определения на местности положения детальных разбивочных осей относительно главных или основных осей.

Детальные разбивочные работы выполняются значительно точнее, чем основные, поскольку они определяют взаимное расположение внутренних и монтажных осей здания (сооружения), а основные разбивочные работы — лишь общее положение здания (сооружения), его габаритные размеры и ориентирование.

7.3.7.2 Исходя из заданной точности (допуска) разбивочных работ рассчитывают точность геодезических измерений (приложение 5), выбирают необходимые геодезические приборы и определяют методику измерений для выполнения разбивочных работ. Точность разбивочных работ в процессе строительства зависит:

• от вида, функционального назначения и местоположения здания (сооружения);
• размеров здания (сооружения), взаимного расположения его частей и типов технологических связей между зданиями (сооружениями);
• материала, из которого возводится здание (сооружение);
• порядка и способа производства строительных работ.

7.3.7.3 Разбивочные работы выполняют в три этапа, при этом соблюдается общий принцип производства геодезических работ — от общего к частному:

• первый этап: основные разбивочные работы — вынос в натуру и закрепление положения основных или главных осей зданий (сооружений); выполняются со СКО 3 — 5 см и точнее;
• второй этап: детальные разбивочные работы — вынос в натуру и закрепление положения внутренних и монтажных осей зданий (сооружений) и их отдельных конструктивных элементов; выполняются со СКО 2 — 3 мм и точнее;
• третий этап: монтажные разбивочные работы — разбивка технологических осей оборудования; наивысшая точность (в отдельных случаях — доли миллиметра).

Точность выполнения разбивочных работ повышается от первого к третьему этапу.

7.3.7.4 Основными элементами разбивочных работ являются:

• проектные углы;
• проектные линии заданной длины;
• проектные линии заданного направления;
• точки с проектными координатами и отметками;
• линии и плоскости проектного уклона.

7.3.7.5 Разбивочные работы сочетаются с геодезическим контролем точности строительно-монтажных работ. Непосредственно перед выполнением разбивочных работ проверяют неизменность положения пунктов геодезической разбивочной основы строительной площадки или знаков геодезических разбивочных сетей здания (сооружения) путем повторных измерений элементов сети.

7.3.7.6 После выполнения разбивочных работ оформляют акт разбивки осей объекта капитального строительства на местности по [6] (приложение 2).

7.3.8 Основные разбивочные работы

7.3.8.1 Основные и главные оси зданий (сооружений) разбиваются от пунктов геодезической разбивочной основы строительной площадки. При разбивке основных (главных) осей определяют общее положение здания (сооружения) на строительной площадке и его ориентирование относительно соседних зданий (сооружений) и ситуации местности.

При строительстве несложных в плане зданий (сооружений) разбиваются основные оси. Разбивка осей начинается с выноса двух крайних точек, определяющих положение наиболее длинной продольной оси. Вынос осуществляется способом прямоугольных или полярных координат, линейных или угловых засечек. При сложной конфигурации зданий (сооружений), их значительных размерах, а также когда здания (сооружения) тесно связаны между собой технологическими линиями, разбиваются главные оси.

Вынос в натуру основных осей зданий (сооружений) выполняют в соответствии с общеплощадочным строительным генеральным планом, на котором должны быть указаны привязки осей зданий (сооружений) к пунктам геодезической разбивочной основы строительной площадки в системе координат строительной сетки.

7.3.8.2 Основные и главные оси закрепляют створными знаками в количестве не менее четырех на каждую ось. Створные знаки размещают в местах, обеспечивающих их сохранность в течение всего срока строительства. Створные знаки закрепляют следующим образом:

• ближние к зданию (сооружению) створные знаки закладывают за обноской на расстоянии от нее не менее 3 м;
• дальние к зданию (сооружению) створные знаки устанавливают на расстоянии 1,5h от оси здания (h — высота строящегося здания (сооружения)).

Для закрепления главных или основных осей зданий (сооружений) применяют:

• забетонированные рельсы, штыри, трубы;
• вбитые в землю деревянные колья с гвоздями;
• специальные марки на капитальных зданиях (сооружениях).

Знаки закрепления главных и основных осей зданий (сооружений) размещают в местах, свободных от размещения временных и постоянных подземных и надземных сооружений, складирования строительных материалов и т.д. Место закрепления знака должно быть удобным для установки на знаке геодезических приборов и ведения наблюдения с них.

7.3.8.3 Точность основных разбивочных работ в процессе строительства определяют по таблице 7.1 СП 126.13330.2017. Формулы расчета точности различных способов геодезических измерений при выполнении детальных разбивочных работ — в соответствии с приложением 5.

7.3.8.4 По окончании разбивочных работ по выносу в натуру главных и основных осей здания (сооружения) составляют акт разбивки осей объекта капитального строительства на местности по [6] (приложение 2) и исполнительный разбивочный чертеж (схему).

7.3.9 Детальные разбивочные работы

7.3.9.1 Детальные разбивочные работы внутренних и монтажных осей зданий (сооружений) и отдельных элементов выполняют относительно основных (главных) осей зданий (сооружений).

Детальные разбивочные работы по разбивке промежуточных и монтажных осей зданий (сооружений) с целью исключения ошибок в исходных данных разбивают с одним твердым пунктом и одним твердым направлением (самая длинная основная ось) без растяжения внутренней разбивочной сети здания (сооружения) для исключения влияния ошибок определения размера здания (сооружения) на точность разбивки промежуточных осей.

7.3.9.2 Для детальных разбивочных работ установлено шесть классов точности, которые регламентируют величину технологического допуска в зависимости от функциональных и технологических требований, предъявляемых к зданиям (сооружениям) и их отдельным элементам. Класс точности детальных разбивочных работ указывают в проектных документах в виде допуска как разность между наибольшим и наименьшим значением геометрического параметра.

Исходя из заданного значения технологического допуска по ГОСТ Р 58942-2020 (таблицы Б.3, Б.5, Б.6 и Б.7) вычисляют СКО измерений m элемента разбивки для выбора способов и средств для геодезических измерений:

m = \frac{\Delta}{2t} , (1)

где m — СКО геодезических измерений;

\Delta — значение технологического допуска по ГОСТ Р 58942;

t — нормированный коэффициент перехода от СКО к предельным отклонениям, исходя из доверительной вероятности проявления погрешностей, по величине меньше предельной. При t = 2 доверительная вероятность составляет 0,965, для особо ответственных работ и конструкций коэффициент принимается равным 3, что соответствует доверительной вероятности 0,997.

Разбивочные работы для монтажа технологического оборудования и строительных конструкций выполняют с точностью, обеспечивающей соблюдение допусков, предусмотренных нормативными документами, государственными стандартами, а также проектной документацией.

Точность детальных разбивочных работ характеризуется:

• допусками и предельными отклонениями разбивки точек и внутренних осей в плане в зависимости от расстояния L, точность которого они нормируют;
• допусками и предельными отклонениями передачи точек и осей по вертикали в зависимости от расстояния H между горизонтами;
• допусками створности и предельными отклонениями от створности точек в зависимости от длины L разбиваемой оси;
• допусками и предельными отклонениями разбивки высотных отметок и передачи высотных отметок в зависимости от номинального расстояния между горизонтами H;
• допусками перпендикулярности и предельными отклонениями от перпендикулярности осей в зависимости от меньшей номинальной длины L оси, перпендикулярность которых регламентируется.

7.3.9.3 Точностные характеристики передачи отметок с исходного на монтажный горизонт определяются по СП 126.13330.2017 (таблица 7.3).

7.3.10 Геодезический контроль точности геометрических параметров зданий (сооружений)

7.3.10.1 Геодезический контроль геометрических параметров зданий (сооружений) является обязательной составной частью производственного контроля качества строительства и осуществляется на всех этапах строительно-монтажных работ и заключается:

• в определении действительного планового, высотного и относительно вертикали положений конструкций как на стадии временного закрепления конструкций, так и после окончательного их закрепления;
• инструментальной проверке общих габаритов (расстояний между крайними осями) возводимых зданий и сооружений, соответствия положения элементов, конструкций и частей зданий (сооружений) относительно осей, ориентирных рисок и отметок, вынесенных в натуру трасс и отметок дорог и инженерных надземных и подземных коммуникаций;
• сопоставлении действительных значений геометрических параметров или характеристик точности с установленными по результатам геодезической проверки положения конструкций и их частей и элементов проектным требованиям в процессе монтажа и временного закрепления;
• исполнительной съемке планового и высотного положения элементов, конструкций и частей зданий (сооружений), постоянно закрепленных по окончании монтажа (установки, укладки), а также фактического положения инженерных сетей.

7.3.10.2 Геодезическим контролем геометрических параметров зданий (сооружений) в процессе строительства выявляются не только фактические геометрические отклонения от проекта, но также предупреждается возможное появление недопустимых геометрических отклонений. Геодезическим контролем точности обеспечивается:

• определение соответствия точности геометрических параметров возводимых конструкций, проложенных сетей инженерно-технического обеспечения, дорог и других сооружений требованиям нормативно-технической и проектной документации на объекты контроля;
• получение необходимой информации для оценки качества и точности выполнения работ.

7.3.10.3 Геодезическому контролю точности подлежат:

• положение пунктов геодезической разбивочной основы строительной площадки, внешней и внутренней разбивочных сетей зданий (сооружений);
• геометрические параметры и положение элементов в конструкциях, конструкций и частей сооружений;
• положение ориентиров разбивочных осей и ориентиров для установки элементов в проектное положение;
• геометрические параметры технологического оборудования, форм и оснастки, оказывающие влияние на точность изготовления элементов и их установки в конструкциях и указанные в соответствующих технологических документах;
• оси и отметки для производства земляных работ, устройства шпунтовых ограждений, строительно-монтажных работ нулевого цикла;
• геодезическая исполнительная документация;
• положение инженерных коммуникаций;
• качество реализации проекта организации рельефа вертикальной планировкой;
• точность применяемых средств измерений.

7.3.10.4 Геодезической основой контрольных измерений при установке конструкций в проектное положение являются геодезическая сеть для строительства, разбивочные оси и линии.

7.3.10.5 В процессе строительства геодезический контроль осуществляется посредством выполнения операционного и выборочного контроля точности геометрических параметров зданий (сооружений).

7.3.10.6 Операционный контроль выполняется организацией-подрядчиком ежедневно на всех этапах строительства в ходе выполнения строительно-монтажных работ для своевременного выявления дефектов и причин их возникновения и принятия мер по их устранению и предупреждению [7].

Процедура геодезического контроля точности реализуется организацией-подрядчиком исполнительной съемкой планового и высотного положения элементов, конструкций и частей зданий (сооружений), постоянно закрепленных по окончании монтажа (установки, укладки), а также фактического положения подземных сетей инженерно-технического обеспечения.

Геодезический контроль увязывается со сроками выполнения строительно-монтажных работ. Результаты операционного контроля, выполняемого организацией-подрядчиком в процессе строительства, документально оформляют в установленном порядке, и они содержат исполнительные съемки, схемы, журналы контроля, акты геодезической разбивки.

7.3.10.7 Выборочный контроль выполняется организацией — заказчиком строительства на всех этапах строительства в форме выборочных проверок геометрических параметров зданий (сооружений) в течение всего периода строительства с целью контроля за соблюдением проектных решений и требований нормативных документов.

Виды сооружений и конструкций зданий (сооружений), подлежащих контролю, объем контрольных измерений устанавливаются в зависимости от практической необходимости — контролируется точность только тех элементов, узлов и конструкций зданий (сооружений), от положения которых зависят их несущие и ограждающие способности, а также точность монтажа (укладки) на последующих этапах работы. Объем выборочного контроля должен составлять не менее 10% от предъявляемых параметров.

Исходной документацией для выполнения выборочного геодезического контроля точности геометрических параметров являются схемы размещения знаков закрепления осей или их створов, планы разбивочных ориентиров на монтажных горизонтах, а также чертежи конструктивных элементов зданий (сооружений) с привязкой их к координатным осям.

Геодезический контроль точности геометрических параметров зданий (сооружений) выполняют на основе расчета точности конструкций зданий (сооружений) согласно проектной документации, но не ниже чем точность работ, выполняемых организацией-подрядчиком. Точность контрольных измерений должна составлять не более 0,2 величины отклонений допуска измеряемого геометрического параметра:

m \leq 0,2\Delta, (2)

где m — СКО геодезических измерений;

\Delta — допускаемое предельное отклонение по СП 126.13330.2017 (таблица 7.1).

Правильность выполнения разбивочных работ проверяют путем проложения контрольных геодезических ходов (в направлениях, не совпадающих с принятыми при разбивке) с точностью не ниже чем при разбивке. Предельные (допустимые) отклонения \delta следует определять по формуле

\delta = t \cdot m, (3)

где t — нормированный коэффициент перехода от СКО к предельным отклонениям, исходя из доверительной вероятности проявления погрешностей, по величине меньше предельной. При контроле строительных работ t = 2, что соответствует доверительной вероятности 0,965, для особо ответственных работ и конструкций коэффициент принимают равным 3, что соответствует доверительной вероятности 0,997;

m — СКО в соответствии с СП 126.13330.2017 или ГОСТ Р 58942.

Контроль точности создания геодезических строительных сетей зданий (сооружений) проводят посредством выборочных измерений 5 — 10 параметров сетей (углов, длин сторон, превышений). Геодезические строительные сети зданий (сооружений) не могут быть приняты, если значение хотя бы одного из контролируемых параметров отличается от приведенного в каталоге (отчете) более чем на 3m (m — СКО измерений).

Геодезический контроль точности геометрических параметров разбивочных работ выполняется, как правило, двойными измерениями. Точность передачи точек внутренней разбивочной сети здания (сооружения) с исходного на монтажный горизонт контролируется путем сравнения расстояний и углов между соответствующими пунктами исходного и монтажного горизонтов.

Результаты контроля оформляют актом проверки (приложение 6) или на предъявленной исполнительной документации представителем организации-заказчика делается запись о выполненном контроле с указанием результатов контроля геометрических параметров в соответствии с 6.3.11.2.

7.3.10.8 Соответствие размеров геометрических параметров зданий (сооружений) требованиям проектной документации контролируется по результатам измерений, выполненных с необходимой точностью. При этом действительное значение величины геометрического параметра должно находиться в установленном допускаемом интервале значений данной величины относительно нормированного проектом значения геометрического параметра. Точность геометрического параметра считается достигнутой, если результат измерения данного параметра отвечает условию

x_min <= xi <= xmax, (4)

где xi — действительное значение геометрического параметра после выноса в натуру;

xmin — минимальное номинальное (проектное) значение геометрического параметра;

xmax — максимальное номинальное (проектное) значение геометрического параметра.

Если точность геометрического параметра не соответствует условию, то геометрический параметр признается не соответствующим требованиям проектной документации.

7.3.10.9 Геодезический контроль объемов земляных работ и земляных сооружений заключается в инструментальной проверке объемов земляных сооружений, а также контроле правильности положения в пространстве (в плане и по высоте), соответствия линейных размеров, форм, уклонов, планировки поверхности этих объектов проектным требованиям и/или материалам исполнительной документации.

Проверку земляных сооружений выполняют в процессе строительства (операционный контроль) и по окончании строительства (приемочный контроль) сооружений. Результаты контроля оформляют актом проверки (приложение 6) или на предъявленной исполнительной документации представитель организации-заказчика делает запись о выполненном контроле с указанием результатов контроля геометрических параметров в соответствии с 6.3.11.2.

Положение земляных сооружений контролируется по главным и основным осям относительно геодезической разбивочной основы строительной площадки с одновременной проверкой линейных размеров сооружений. При контроле положения в пространстве и размеров земляных сооружений проверяют:

• расположение на плане и их размеры;
• отметки бровок и дна выемок;
• отметки верха насыпей с учетом запаса на осадку;
• отметки спланированных поверхностей;
• уклоны откосов выемок и насыпей.

В процессе создания земляных сооружений организацией-заказчиком проводится производственный контроль, который включает входной, операционный и приемочный контроль. Результаты контроля фиксируют в актах, допускается ведение «Книги учета объемов земляных работ» (приложение 7).

К постоянно контролируемым показателям качества строительства земляных сооружений в ходе проведения операционного контроля относят:

• правильность осевой линии поверхности земляного сооружения в плане и профиле;
• объем грунта в слоях земляного сооружения;
• ровность поверхности, соблюдение поперечных уклонов;
• ширина земляного сооружения, крутизна откосов, возвышение насыпи на величину осадки.

Отметки земляного сооружения проверяют на всех пикетах и в точках изменения проектных уклонов. Ширину земляного полотна и крутизну откосов проверяют не менее чем в трех местах на каждом километре земляного сооружения, а также в местах, вызывающих сомнение при осмотре. По результатам контроля исполнительных съемок оценивают степень соответствия контролируемых параметров земляного сооружения требованиям проекта и нормативных документов и объем выполненных земляных работ.

При производстве работ по устройству земляных сооружений состав контролируемых показателей, предельные отклонения, объемы и методы контроля определяют по СП 45.13330.2017 и СП 78.13330.2012.

7.3.10.10 Контроль стабильности пунктов геодезической сети для строительства выполняется не реже двух раз в год.

7.3.11 Исполнительная геодезическая документация

7.3.11.1 Исполнительную геодезическую документацию составляют по ГОСТ Р 51872, и она должна содержать информацию в соответствии с [6].

7.3.11.2 Контроль исполнительной геодезической документации выполняется организацией-заказчиком и заключается в камеральном и полевом контроле документации на предмет правильности составления в соответствии с требованиями нормативно-технических документов, полноты отображения всех характеристик построенной конструкции на предъявленных организацией-подрядчиком исполнительных чертежах.

При выявлении неполноты нанесения характеристик, либо отклонений контрольных замеров, превышающих установленные допуски, либо неверного оформления исполнительная геодезическая документация возвращается исполнителю на доработку с резолюцией «Исполнительный геодезический документ составлен неверно и не соответствует фактическому положению объекта на местности».

При отсутствии отклонений (наличии отклонений в пределах допуска) исполнительный геодезический документ подтверждается специалистом маркшейдерской службы организации-заказчика резолюцией: «Исполнительный геодезический документ составлен верно и соответствует фактическому положению объекта на местности. Отклонений от проекта нет».

8 Маркшейдерское обеспечение разработки месторождений нефти и газа

8.1 Распределение месторождений нефти и газа по степени освоения

По степени освоения месторождения (залежи) нефти и газа подразделяют <1>:

• на разрабатываемые — месторождения, на которых осуществляют добычу углеводородов в соответствии с утвержденным проектным документом на разработку (технологическим проектом разработки или дополнением к нему или технологической схемой разработки или дополнением к ней);
• разведываемые — месторождения, на которых проводят геологоразведочные работы, в том числе может осуществляться добыча в рамках проекта пробной эксплуатации залежи, месторождения или эксплуатация отдельных скважин.

<1> Пункт 8.1 повторяет содержание пункта 27 Приказа Минпромприроды России от 1 ноября 2013 г. № 477 «Об утверждении Классификации запасов и ресурсов нефти и горючих газов».

8.2 Подготовка месторождений нефти и газа к разработке

8.2.1 Основные работы по подготовке месторождения к разработке

8.2.1.1 Целью подготовки месторождения (объекта разработки, залежи) к разработке является уточнение запасов и условий промышленного освоения с полнотой, достаточной для достоверного проектирования разработки и обустройства месторождения, а именно: определение формы и размеров месторождения, характеристик пород-коллекторов, свойств газа, газового конденсата, нефти и содержащихся в них компонентов, добывных возможностей, гидрогеологических, геокриологических, экологических и других условий.

8.2.1.2 В результате геологического изучения недр, разведки (доразведки) месторождений и пробной эксплуатации поисковых и разведочных скважин получают материалы для подготовки к разработке месторождений.

8.2.1.3 Разведанные месторождения являются подготовленными для промышленной разработки при соблюдении следующих условий:

• получена лицензия на право пользования участком недр в целях добычи углеводородов;
• реализован проект разведки, а при необходимости осуществлена пробная эксплуатация разведочных скважин (залежей);
• прошли государственную экспертизу и приняты на государственный баланс запасы нефти, газа, конденсата, содержащихся в них сопутствующих компонентов, имеющих промышленное значение, и дана оценка ресурсов углеводородов месторождения;
• изучены состав и свойства нефти, газа и конденсата, содержание в них компонентов, имеющих промышленное значение, особенности разработки месторождения, дебиты нефти, газа и конденсата, гидрогеологические и другие природные условия в степени, обеспечивающей получение исходных данных, достаточных для составления проектного документа;
• установлено наличие (либо отсутствие) поглощающих горизонтов, которые могут быть использованы для сброса промышленных и других сточных вод;
• утвержден технический проект разработки, в составе которого предусмотрены мероприятия по обеспечению предотвращения загрязнения окружающей среды, сбросу промышленных и других сточных вод, обеспечению безопасности проведения работ;
• утверждена проектно-сметная документация на обустройство;
• заключен договор с противофонтанной военизированной частью на оперативно-профилактическое обслуживание.

8.2.1.4 Маркшейдерское обеспечение подготовки месторождений нефти и газа к разработке заключается в составлении графических материалов проекта горного отвода, удостоверяющего уточненные границы горного отвода или контроль за его оформлением в соответствии с [8].

8.2.2 Подсчет и учет запасов нефти и газа

8.2.2.1 Предоставление недр в пользование для добычи полезных ископаемых разрешается только после проведения государственной экспертизы их запасов.

Заключение государственной экспертизы о промышленной значимости разведанных запасов полезных ископаемых является основанием для их постановки на государственный учет.

8.2.2.2 По каждому месторождению (площади), залежи, пласту учитываются запасы, прошедшие государственную экспертизу и принятые на баланс по результатам разведочного и эксплуатационного бурения. Подсчет и учет запасов производят по наличию их в недрах по каждой залежи раздельно и месторождению в целом.

8.2.3 Категории запасов и ресурсов нефти и газа

8.2.3.1 К участку недр относятся все находящиеся в его границах запасы и ресурсы нефти, газа и конденсата.

8.2.3.2 Запасы залежей и месторождений подразделяются на геологические и извлекаемые запасы (приложение 8).

8.2.4 Стадии промышленной разработки месторождений

При разработке месторождений выделяют три стадии разработки месторождения <1>:

• начальная — характеризуется высокими рисками, связанными с недостаточностью информации о геологическом строении, запасах месторождения и добывных возможностях скважин. Месторождение разбуривается и вводится в разработку по утвержденной технологической схеме разработки, базирующейся на данных разведки и при необходимости пробной эксплуатации разведочных скважин;
• основная — начало стадии разработки соответствует вводу в эксплуатацию большей части проектного фонда скважин и запроектированных объектов инфраструктуры, обеспечивающих выход добывающего предприятия на проектные мощности по добыче углеводородного сырья в период постоянной добычи. С начала стадии разработка проводится в соответствии с технологическим проектом разработки, который основан на материалах реализации технологической схемы и анализа разработки;
• завершающая — начало стадии определяется по условиям падающей добычи, когда выручкой от реализации углеводородов не обеспечивается в дальнейшем рентабельная разработка. Решение о сроке завершения разработки и переходе к ликвидационным работам обосновывается в технологическом проекте разработки.

<1> Пункт 8.2.4 повторяет содержание пунктов 7.1.1 — 7.1.4 ГОСТ Р 55415-2013 «Месторождения газовые, газоконденсатные, нефтегазовые и нефтегазоконденсатные. Правила разработки».

8.2.5 Технический проект на промышленную разработку месторождения

8.2.5.1 Технический проект разработки составляют на геологические запасы, прошедшие государственную экспертизу запасов полезных ископаемых, либо на геологические запасы, представленные на государственную экспертизу запасов полезных ископаемых совместно с техническим проектом разработки, который утверждается недропользователем и согласовывается комиссией, создаваемой Федеральным агентством по недропользованию или его соответствующим территориальным органом.

8.2.5.2 Технический проект разработки является основополагающим технологическим документом, на основе которого составляется проектная документация на строительство скважин и обустройство месторождения, осуществляется текущее и перспективное планирование добычи нефти и газа, объемов буровых работ, инвестиций в освоение и разработку месторождения и эксплуатационных затрат.

8.2.5.3 Вид технического проекта разработки определяется в зависимости от стадии разработки месторождения:

а) стадия разведки и пробной эксплуатации, используют следующие виды технических проектов:

• проект опытной (пробной) эксплуатации поисковой скважины,
• проект пробной эксплуатации единичной разведочной скважины,
• проект пробной эксплуатации месторождения (залежи);

б) стадия промышленной разработки месторождения, используют следующие виды технических проектов:

• технологическая схема разработки месторождения и дополнения к ней,
• технологический проект разработки месторождения и дополнения к нему.

8.2.6 Уточнение границ горного отвода

8.2.6.1 После согласования и утверждения в установленном порядке технического проекта разработки оформляют документы, удостоверяющие уточненные границы горного отвода, только на ту часть предоставленного в пользование участка недр, запасы полезного ископаемого которого прошли государственную экспертизу, и добыча которых предусмотрена проектной документацией. Проект горного отвода включается в лицензию на право пользования недрами в качестве ее неотъемлемой составной части.

8.2.6.2 Проектом горного отвода уточняются границы предварительного горного отвода и устанавливаются координаты угловых точек границы уточненного горного отвода в системе плоских прямоугольных координат. Проектом горного отвода обосновывается пространственное положение в плане и по глубине уточненных границ горного отвода, ограниченного совокупностью оконтуривающих плоскостей, составляющих замкнутый объем блока недр, характеризующих геологическое строение участка недр.

8.2.6.3 На земной поверхности граница горного отвода определяется замкнутой ломаной линией, которая образует на земной поверхности многоугольник, описывающий совмещенный (интегральный) контур поставленных на государственный баланс запасов полезных ископаемых. Вершины многоугольника являются угловыми точками границ горного отвода, а линии сторон — проекциями оконтуривающих плоскостей на земную поверхность от нижней границы ведения работ, связанных с пользованием недрами.

8.2.6.4 Проект горного отвода оформляется в соответствии с [8].

8.2.6.5 Уточненные границы горного отвода отображают на горной графической документации.

8.3 Проектирование разработки месторождения

8.3.1 Система разработки месторождения

8.3.1.1 Система разработки месторождения представляет собой комплекс инженерных решений по технологии и техническим средствам извлечения нефти и газа и управлению этим процессом путем размещения и последовательного ввода всего фонда скважин с целью поддержания намеченных режимов их работы при равномерном и экономном расходовании пластовой энергии. Система разработки обосновывается в технических проектах разработки.

8.3.1.2 Система разработки месторождения определяет:

• эксплуатационные объекты и порядок ввода их в разработку;
• сетку скважин;
• темп и порядок ввода скважин в работу;
• способы регулирования баланса и использования пластовой энергии.

8.3.1.3 Параметры, характеризующие систему разработки месторождения:

• плотность сетки скважин;
• удельный извлекаемый запас нефти;
• интенсивность системы заводнения;
• отношение числа резервных скважин к числу добывающих скважин основного фонда скважин.

8.3.2 Категории скважин

8.3.2.1 При проектировании и разработке нефтяных месторождений выделяют следующие группы эксплуатационных скважин <1>:

• основной фонд добывающих и нагнетательных скважин;
• резервный фонд скважин;
• контрольные (наблюдательные и пьезометрические) скважины;
• оценочные скважины;
• специальные (водозаборные, поглощающие и др.) скважины;
• скважины-дублеры.

<1> Пункт 8.3.2.1 повторяет содержание пункта 1.2.4 Правил разработки нефтяных и газонефтяных месторождений.

8.3.2.2 На стадиях поиска, разведки и разработки месторождений бурят и выделяют скважины в соответствии с их назначением:

• опорные — проектируются и бурятся для изучения общего геологического строения и гидрогеологических условий залегания всей толщи пород и выявления закономерностей распространения комплексов отложений, благоприятных для нефтегазонакопления;
• параметрические — проектируются и бурятся на выявленных структурах с целью регионального изучения недр, увязки с другими методами региональных исследований; более детального изучения геологического строения разреза с полным отбором керна и максимальными данными по геофизическим исследованиям скважин для выявления наиболее перспективных площадей с точки зрения проведения на них геолого-поисковых работ;
• структурные — проектируются, бурятся и служат для тщательного изучения структур, выявленных при бурении опорных и параметрических скважин, и подготовки проекта поисково-разведочного бурения на эти структуры;
• поисково-оценочные — проектируются и бурятся на подготовленных предыдущим бурением и геолого-физическими исследованиями перспективных структурах, площадях с целью опоискования и открытия новых месторождений или новых залежей на ранее открытых месторождениях;
• разведочные — проектируются и бурятся на площадях с установленной промышленной нефтегазоносностью с целью геологического изучения и оконтуривания залежей УВС, получения исходной информации для подсчета запасов УВС и составления технического проекта;
• эксплуатационные — проектируются и бурятся при реализации проекта пробной эксплуатации и промышленной разработки месторождения;
• добывающие — для организации системы разработки и извлечения из залежи нефти, газа, конденсата и воды;
• нагнетательные — для проведения воздействия на залежь с целью поддержания пластового давления путем закачки воды, газа (их смеси) или других рабочих агентов вытеснения, для закачки газа или попутных полезных компонентов второй группы, выделяемых из полезных ископаемых, с целью временного хранения, а также для добычи УВС в период отработки;
• специальные — проектируются и бурятся для взрывных работ при сейсмических методах поисков и разведки месторождения, добычи технической воды (водозаборные скважины), сброса промысловых вод в непродуктивные поглощающие пласты (поглощающие скважины), разведки и добычи воды, подготовки структур для ПХГ и закачки в них газа, ликвидации открытых фонтанов нефти и газа, экологического мониторинга подземных (питьевых) вод, перекачки рабочего агента в нагнетательные скважины и других целей;
• контрольные наблюдательные — проектируются и бурятся для осуществления систематического контроля над изменением межфлюидальных (водонефтяного, газонефтяного, газоводяного) контактов и за изменением других параметров (в том числе, нефтегазоводонасыщенности пласта) в процессе разработки залежи;
• контрольные пьезометрические — проектируются и бурятся для контроля за изменением пластового давления и температуры.

8.3.3 Сетка скважин

8.3.3.1 Сетка скважин представляет собой геометрическую сетку (треугольную, квадратную, многоугольную) по площади объекта разработки, в узлах которой располагают скважины. Форму сетки скважин определяют с учетом принимаемого метода воздействия на пласт, а плотность сетки скважин — с учетом средних параметров объекта разработки, полученных по данным геологоразведочных работ.

8.3.3.2 Сетку скважин для объекта разработки выбирают исходя из формы и размеров месторождения, геологического строения, фильтрационных характеристик и возможности продвижения контурных и подошвенных вод в процессе разработки месторождения.

8.3.3.3 Важным показателем сетки скважин является ее плотность, которая определяется с учетом конкретных условий объекта разработки: геологического строения залежи; геолого-физических свойств пластов и флюидов; технических условий; экономических условий разработки.

8.3.3.4 Последовательность и порядок разбуривания скважин по принятой сетке скважин определяется схемой разбуривания месторождения.

8.3.4 Схема разбуривания месторождения

Схему разбуривания месторождения составляют единой для всех объектов разработки с учетом глубины их залегания, способов эксплуатации и очередности ввода скважин основного фонда и представляет собой графический документ, составляемый на картах нефтенасыщенных толщин, на котором показываются:

• границы распространения принятых минимальных толщин размещения скважин;
• количество и местоположение водозаборных скважин;
• точки вскрытия продуктивного пласта и направление траектории ствола скважины;
• номера и границы выделенных участков разбуривания и опытных участков с забоями пробуренных и проектных скважин.

8.4 Проектирование строительства скважин

8.4.1 Основные работы при проектировании строительства скважин

Основные работы при проектировании строительства скважин на месторождении нефти и газа:

а) кустование скважин, которое включает выполнение следующих работ:

• определение количества скважин, планируемых к бурению с каждой кустовой площадки и формирование куста скважин,
• определение оптимального НДС кустовой площадки,
• расстановка устьев скважин на кустовой площадке и определение очередности разбуривания скважин в кусте;

б) маркшейдерский расчет направлений бурения;

в) проектирование траекторий скважин.

8.4.2 Кустование скважин

8.4.2.1 Кустование устьев скважин заключается в определении оптимальных мест строительства кустовых площадок для разбуривания месторождения в соответствии с принятой сеткой скважин и объединении скважин в кусты.

8.4.2.2 В процессе кустования скважин определяют размещение площадок бурения, кустов скважин на месторождении и распределение скважин по площадкам. Кустование скважин выполняется с учетом:

• физико-географических и инженерно-геологических условий строительства;
• принятой сетки скважин и ее плотности;
• существующих объектов инфраструктуры месторождения;
• категории земельных участков и зон с особыми условиями использования территорий (наличие участков, где строительство площадных сооружений не допускается или допускается с определенными условиями и ограничениями);
• количества скважин, входящих в куст;
• ограничения на отход от вертикали;
• изменения стоимости бурения скважины в зависимости от глубины бурения и отхода скважины;
• технико-технологических особенностей строительства скважин (максимальные интенсивности искривления интервалов траекторий оси скважин, максимальные и минимальные отклонения забоев от вертикали; максимальная протяженность скважин; вид траектории скважины в пласте);
• размещения ранее пробуренного фонда скважин.

8.4.2.3 Процесс кустования скважин предполагает многократную итерацию проектных решений по размещению кустовых площадок и объединения скважин в кусты.

8.4.2.4 Результатом работ по кустованию скважин является определение местоположения кустовой площадки, которое задается:

• координатами X и Y устья первой скважины кустовой площадки;
• дирекционным углом НДС.

8.4.2.5 При кустовании скважин на основе геологического рейтинга бурения скважин формируют ковер бурения, который определяет последовательность строительства кустовых площадок и бурения скважин. Выработанное проектное решение по кустованию скважин может изменяться в процессе строительства скважин по мере появления фактических данных при бурении скважин, уточнении глубин залегания пласта и/или приоритетности бурения тех или иных геологических целей.

8.4.2.6 После определения количества скважин в кусте выполняют построение плана куста скважин, включающего схему расположения устьев скважин, очередность их бурения, НДС, проектные азимуты и смещения забоев скважин. Исходными данными для построения плана куста скважин являются:

• сетка скважин;
• схема кустовой площадки;
• минимальное расстояние между устьями соседних скважин;
• конструкция скважин;
• допустимая точность проводки вертикальных и наклонных участков скважины.

При необходимости составляют предварительные каталоги координат устьев, точек входа в пласт и окончаний горизонтальных участков скважин.

8.4.2.7 Устья скважин располагают на площадке по прямой линии на оси куста в один или несколько рядов. На линии устья скважин размещаются позициями до восьми скважин с расстоянием между позициями не менее 15 м. Минимальное расстояние между устьями соседних скважин в позиции должно составлять не менее 2,4 м и определяется условиями монтажа, требованиями по эксплуатации и ремонту скважин, недопущению пересечения стволов. Расстояние между рядами скважин — не менее 2,5 м друг от друга.

При проектировании кустовых площадок на многолетнемерзлых породах минимальное расстояние между устьями скважин не должно быть менее 1,2 диаметра растепления пород вокруг устья скважины.

8.4.2.8 Оптимальным НДС кустовой площадки является направление, по отношению к которому направления на заданные геологические цели (проектные забои скважин) близки к перпендикулярным.

8.4.2.9 Определение очередности бурения скважин зависит от величины угла, измеряемого от НДС до проектного направления на забой скважины по ходу часовой стрелки. В первую очередь проектируют бурение скважин, для которых этот угол составляет 120° — 240°, во вторую очередь — скважины, горизонтальные проекции которых образуют с НДС угол, равный 60° — 120° и 240° — 300°, и вертикальные скважины, в последнюю очередь — скважины, для которых указанный угол ограничен секторами 0° — 60° и 300° — 360°.

8.4.2.10 По окончании проектирования очередности бурения скважин составляют план проектного расположения куста скважин, на котором относительно линии НДС указывают проектные положения устьев скважин в порядке очередности их бурения и от них — линии проектных направлений на заданные геологические цели.

8.4.2.11 Площадь отводимых земель под нефтяными и газовыми скважинами устанавливается согласно приложению 9. Значения могут отличаться от установленных в соответствии с принятыми недропользователем проектными решениями, учитывающими характеристику местности и другие параметры.

8.4.2.12 Ширина полос земель для подземных трубопроводов и дорог устанавливается в соответствии с проектом на капитальное строительство, ремонт и реконструкцию объекта, с учетом требований по рациональному использованию земельных и лесных участков, уменьшением объема вырубаемых лесных насаждений. В целях уменьшения ширины отвода полос недропользователем в соответствии с требованиями законодательства разрабатываются специальные технические условия.

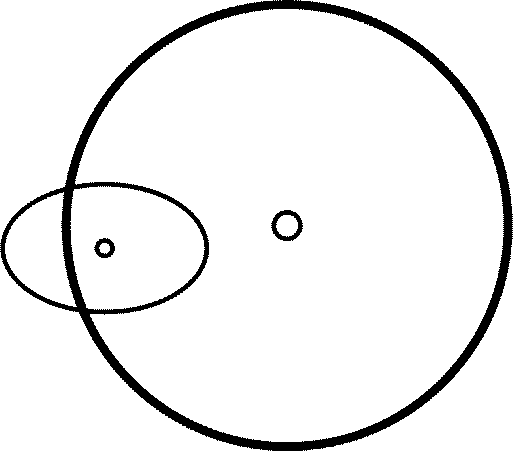

8.4.3 Геологическая и буровая цели, круг допуска

8.4.3.1 Показателем качества наклонно направленного бурения является достижение заданной геологической цели. На стадии проектирования строительства скважины задают геологическую цель и определяют буровую цель.

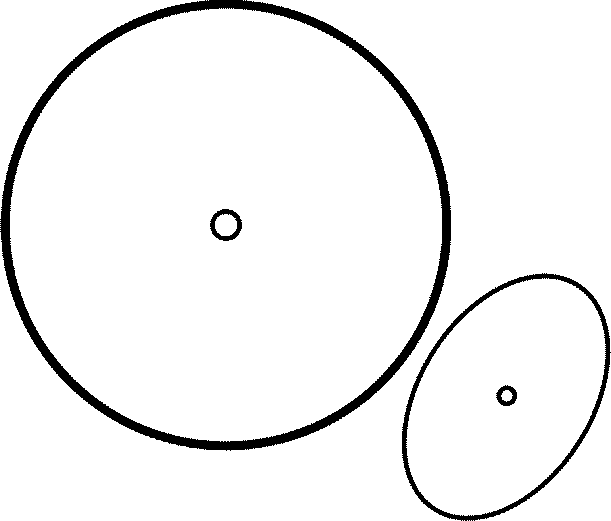

8.4.3.2 Геологическая цель задается в виде круга допуска (квадрата, прямоугольника), размеры, форма и координаты которого устанавливаются геологической службой в зависимости от горно-геологических условий и назначения скважины, с учетом границ пластов, расположения соседних скважин и плотности сетки скважин. Для маркшейдерского расчета направлений бурения геологическая цель задается в виде целевых точек (плановые координаты и абсолютная отметка), являющихся центрами геометрических фигур (круг, квадрат, прямоугольник).

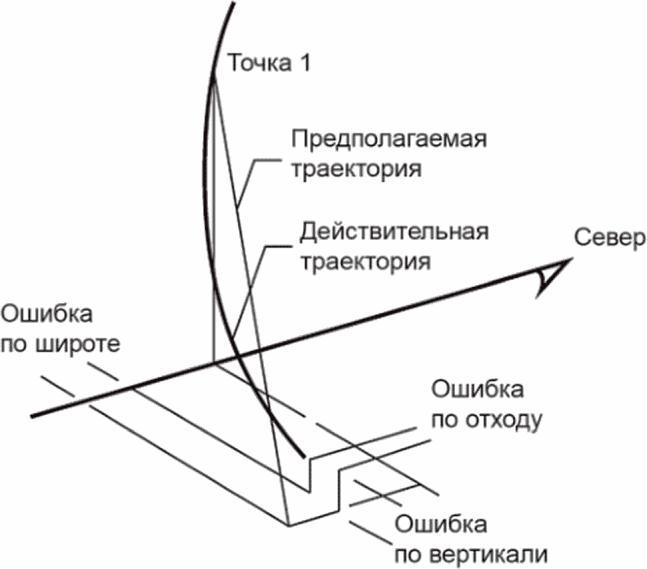

8.4.3.3 Для обеспечения попадания забоя скважины в заданную геологическую цель с учетом неопределенности положения ствола скважины устанавливают буровую цель, размер которой определяется посредством уменьшения размера круга допуска геологической цели на величину большой полуоси эллипса неопределенности. При попадании забоя скважины в буровую цель проектное задание считается выполненным.

Размер эллипса неопределенности соответствует принятой модели ошибок инклинометрических исследований и принимается в границах 95% вероятности или 2,79\sigma ( \sigma — СКО). Если размер эллипса неопределенности больше круга допуска геологической цели, то выполняют дополнительную оценку рисков попадания забоя скважины в заданную геологическую цель (увеличение размеров геологической цели и/или использование более точных инклинометрических приборов для измерения зенитного угла и азимута скважины и моделей геомагнитного поля Земли).

8.4.3.4 Размер буровой цели должен быть всегда меньше круга допуска геологической цели. Действительный размер буровой цели определяется буровым подрядчиком на стадии расчета проектной траектории ствола скважины.

8.4.4 Маркшейдерский расчет направлений бурения

8.4.4.1 Результаты маркшейдерского расчета направлений бурения на геологические цели, отходов до этих точек являются исходными данными для расчета проектного профиля скважины.

8.4.4.2 Маркшейдерский расчет направлений бурения выполняют:

• при проектировании траекторий скважин — расчет направлений бурения выполняют с положения устья первой скважины в кусте на проектные геологические цели;
• после привязки буровой установки — расчет направлений бурения выполняют на основании фактических координат устья каждой скважины.

8.4.4.3 Маркшейдерский расчет направлений бурения выполняют на заданную геологическую цель для определения (приложение 10):

• отхода от устья скважины до заданной цели;
• дирекционного угла направления от устья скважины на заданную цель;
• истинного азимута направления на заданную цель;
• магнитного азимута направления на заданную цель.

8.4.4.4 На основании результатов расчета направлений бурения осуществляют контроль расположения проектных устьев и стволов скважин, геологических целей в границах горного отвода и/или лицензионного участка. При необходимости результаты контроля документируют (приложение 11).

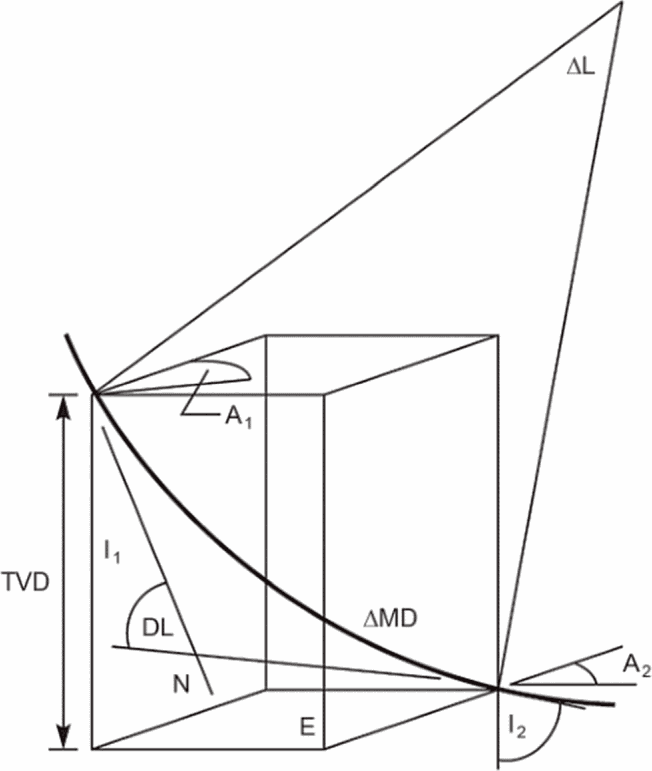

8.4.5 Расчет траектории ствола скважины

8.4.5.1 При расчете проектной траектории скважины уточняют проектное решение по возможности достижения заданной геологической цели при первоначальном положении устья скважины. В случае невозможности достижения цели в силу технико-технологических ограничений профиля скважины с проектного положения устья расчет повторяют с новыми исходными данными. По результатам расчета формируют файл проектной инклинометрии ствола скважины, который проверяют на предмет невыхода проектного ствола скважины за границы горного отвода и/или лицензионного участка.

8.4.5.2 При расчете проектной траектории скважины выполняют обязательную оценку рисков пересечений ствола с соседними скважинами с учетом эллипсов неопределенности стволов скважин.

8.4.5.3 По окончании расчета проектной траектории скважины строится графическое представление проектного положения ствола скважины.

8.5 Строительство нефтяных и газовых скважин

8.5.1 Строительство и бурение скважин

8.5.1.1 Строительство скважин является основным этапом в создании запроектированной системы разработки месторождения его выполняют на всех этапах разработки месторождения. Строительство скважин представляет собой совокупность технологических процессов и операций для бурения ствола скважин до проектной глубины, а также оборудование скважины для сохранения ее функциональности в течение всего срока работы.

8.5.1.2 Количество скважин, подлежащих бурению, их местоположение, назначение, конструкция, порядок ввода в эксплуатацию и вывода из эксплуатации определяются техническим проектом на разработку месторождения <1>.

<1> Пункт 8.5.1.2 повторяет содержание второго абзаца пункта 6.1.1 ГОСТ Р 53713-2009 «Месторождения нефтяные и газонефтяные. Правила разработки».

8.5.1.3 Все операции по строительству и бурению скважин проводят с обязательным проведением всего комплекса маркшейдерских работ, обеспечивающих соответствие фактических точек размещения устьев и забоев скважин их проектным положениям.

8.5.2 Вынос в натуру устьев скважин

8.5.2.1 Задачей выноса устьев скважин в натуру является определение и обозначение на местности точек, соответствующих проектному положению устьев скважин. Точность выноса в натуру устьев скважин зависит от их назначения.

8.5.2.2 Работы по выносу в натуру проектных положений устьев скважин выполняют на основании плана размещения кустовой площадки или площадки одиночной скважины. Работы по выносу в натуру проектных положений устьев скважин включают:

• подготовку исходных геодезических данных для выноса проекта в натуру;
• перенесение в натуру и закрепление на местности проектного положения устья первой скважины кустовой площадки;
• предварительное определение высотных отметок земли на участках размещения устьев скважин (при необходимости);
• перенесение в натуру и закрепление НДС кустовой площадки.

8.5.2.3 Работы по выносу в натуру проектных положений устьев скважин выполняют с погрешностями, не превышающими указанных в таблице 2.

Таблица 2

Предельные погрешности выноса в натуру проектного положения устьев скважин

8.5.2.4 Места перенесенных на местность устьев первых скважин кустовых площадок или одиночных скважин закрепляют, как правило, металлическими трубами или деревянными столбами длиной 1,5 — 2 м, закладываемыми на глубину, обеспечивающую сохранность закрепления. На верхней части трубы (столба) несмываемой краской надписывают номер скважины, название площади (месторождения) и организации, производящей бурение, дату выноса в натуру проектного положения устья скважины.

8.5.2.5 Закрепленное НДС указывают на местности, как правило, деревянными столбами или железными трубами, забитыми в грунт на глубину, обеспечивающую сохранность закрепления, на которых несмываемой краской подписывается НДС в кусте и дату выноса в натуру.

8.5.2.6 По окончании работ по выносу в натуру устьев скважин закрепленное на местности устье первой скважины кустовой площадки и НДС передают по акту строительному подрядчику (приложение 12).

8.5.3 Привязка устьев скважин

8.5.3.1 После монтажа буровой установки выполняется ее планово-высотная привязка с целью определения фактических координат устья скважины, альтитуды стола ротора и земли, уточнения азимута НДС.

8.5.3.2 Привязка буровой установки выполняется с погрешностями, не превышающими указанных в таблице 3.

Таблица 3

Предельные погрешности привязки буровой установки

Для приведения высотных отметок устья скважины, определенных при последующих работах на данной скважине, к первоначальной системе высот скважины при привязке буровой установки дополнительно определяют расстояние от верха нижнего фланца колонной головки до стола ротора.

8.5.3.3 При камеральной обработке материалов привязки буровой установки дополнительно вычисляют высоту стола ротора буровой установки:

hр = Hр — Hз, (5)

где hр — высота стола ротора буровой установки;

Hр — альтитуда стола ротора;

Hз — альтитуда земли.

8.5.3.4 После привязки буровой установки, установленной на устье первой скважины куста, перевычисляют проектный азимут НДС и уточняют план куста скважин. При необходимости после передвижки буровой установки на следующую группу скважин выполняют определение фактического НДС и его отклонение от проектного.

8.5.3.5 По окончании строительства всех скважин куста или перемещения буровой установки на новую позицию выполняют привязку устьев пробуренных скважин с целью определения их фактических координат. Привязку устьев скважин выполняют с погрешностями, не превышающими указанных в таблице 3.

При привязке устьев пробуренных скважин могут дополнительно определять (рисунок 1):

• альтитуду земли;
• альтитуду нижнего фланца колонной головки.

Рисунок 1 — Схема высотных отметок устья скважины

8.5.3.6 Результаты привязки буровой установки и/или устьев пробуренных скважин оформляют техническим отчетом, содержащим:

• сведения об объекте (месторождение, кустовая площадка, скважина);
• сведения об использованных средствах измерений и их поверке;
• сведения об исполнителе и дате работ;
• сведения о геодезической основе;
• оценку точности измеренных величин и соблюдение допусков;
• каталог координат и высот устья скважины, в том числе включающий альтитуды стола ротора, земли и верха нижнего фланца; дирекционный угол НДС; высоту стола ротора буровой установки.

8.5.3.7 Технический отчет об окончательной привязке устьев скважин на постоянной основе хранится в маркшейдерской службе.

8.5.3.8 По результатам привязки устьев скважин вычисляют их окончательные значения координат и высот и вносят в каталог координат и высот устьев скважин (приложение 13).

8.5.4 Элементы пространственного положения ствола скважины

8.5.4.1 Пространственное положение оси ствола скважины определяют по совокупности координат отдельных точек, характеризуемых координатами x, y и z. Координаты точек оси ствола скважины вычисляют по элементам пространственного положения, которые определяют по данным инклинометрических исследований (приложение 14).

8.5.4.2 Элементами, характеризующими пространственное положение ствола скважины, являются:

• зенитный угол;
• азимут скважины;
• длина скважины;
• отход скважины;
• профиль скважины.

Зенитный и азимутальный углы, длина скважины (в том числе между соседними точками замера) являются основными параметрами пространственного положения скважины, которые измеряются при инклинометрических исследованиях, задаются при их заложении и используются в проектных расчетах траектории скважины.

8.5.5 Контроль пространственного положения ствола скважины

8.5.5.1 Для контроля пространственного положения ствола скважины, как в процессе бурения скважины, так и после его завершения выполняют инклинометрические исследования, которые являются основным источником информации о пространственном положении оси ствола скважины. Исследования выполняют в отдельных точках ствола скважины через определенные интервалы и представляют в виде сводной таблицы поинтервальных значений зенитных углов и азимутов с привязкой по глубине.

В организационном отношении выделяют следующие виды контроля пространственного положения ствола скважины при бурении:

• оперативный контроль — выполняется службой бурения;
• плановые инклинометрические исследования — выполняются службой геолого-технологических исследований подрядных организаций.

При контроле пространственного положения ствола скважины при бурении контролируются длина скважины, проводка по проектной траектории и положение оси ствола скважины в пространстве.

8.5.5.2 Результаты замеров используют для вычисления трехмерных координат x, y, z точек оси ствола скважин, по которым строят фактическую траекторию ствола.

8.5.5.3 По окончании бурения скважин на основании результатов инклинометрических исследований маркшейдерской службой выполняют контроль проводки скважины по проектному направлению и оценку положения забоя скважины относительно круга допуска заданной геологической цели, а также расположения стволов и забоев скважин в границах горного отвода и лицензионного участка.

Возможны следующие случаи положения забоя скважины и эллипса неопределенности по отношению к кругу допуска заданной геологической цели:

• забой скважины и эллипс неопределенности находятся в границах круга допуска (рисунок 2);

1 — целевая точка; 2 — круг допуска геологической цели; 3 — эллипс неопределенности; 4 — забой скважины

Рисунок 2 — Случай положения забоя скважины и эллипса неопределенности в границах круга допуска заданной геологической цели

• забой скважины находится в границах круга допуска, а эллипс неопределенности частично выходит за границы круга допуска (рисунок 3);

Рисунок 3 — Случай положения забоя скважины в границах круга допуска, а эллипса неопределенности частично за границами круга допуска заданной геологической цели

• забой скважины находится на границе круга допуска, а 50% площади эллипса неопределенности выходит за границы круга допуска (рисунок 4);

Рисунок 4 — Случай положения забоя скважины на границе круга допуска, а 50% площади эллипса неопределенности за границами круга допуска

• забой скважины находится за границами круга допуска, но какая-то часть площади эллипса неопределенности в пределах границы круга допуска (рисунок 5);

Рисунок 5 — Случай положения забоя скважины за границами круга допуска, а какой-то части площади эллипса неопределенности в границах круга допуска заданной геологической цели

• забой скважины и эллипс неопределенности находятся за границами круга допуска (рисунок 6).

Рисунок 6 — Случай положения забоя скважины и эллипса неопределенности за границами круга допуска заданной геологической цели

8.5.5.4 Главным маркшейдером недропользователя или специалистом подрядной организации не реже одного раза в квартал проводятся следующие виды выборочного контроля в ходе строительства скважин:

• правильности вычисления текущего положения оси ствола бурящейся скважины в пространстве (приложение 15);
• проводки оси ствола бурящейся скважины по проектному направлению с оценкой степени отклонения (приложение 16);
• правильности вычисления фактического положения оси ствола пробуренной скважины с оценкой положения забоя относительно круга допуска заданной геологической цели (приложение 17).

Объем выборочного контроля должен составлять не менее 5% от общего количества пробуренных или бурящихся скважин для обеспечения репрезентативности результатов контроля. При обнаружении в выбранных расчетах расхождений в координатах объем выборочного контроля может быть увеличен. Результаты контроля документируют.

9 Маркшейдерское обеспечение разработки морских месторождений УВС

9.1 Объекты и виды выполняемых работ

9.1.1 Морские нефтегазовые объекты

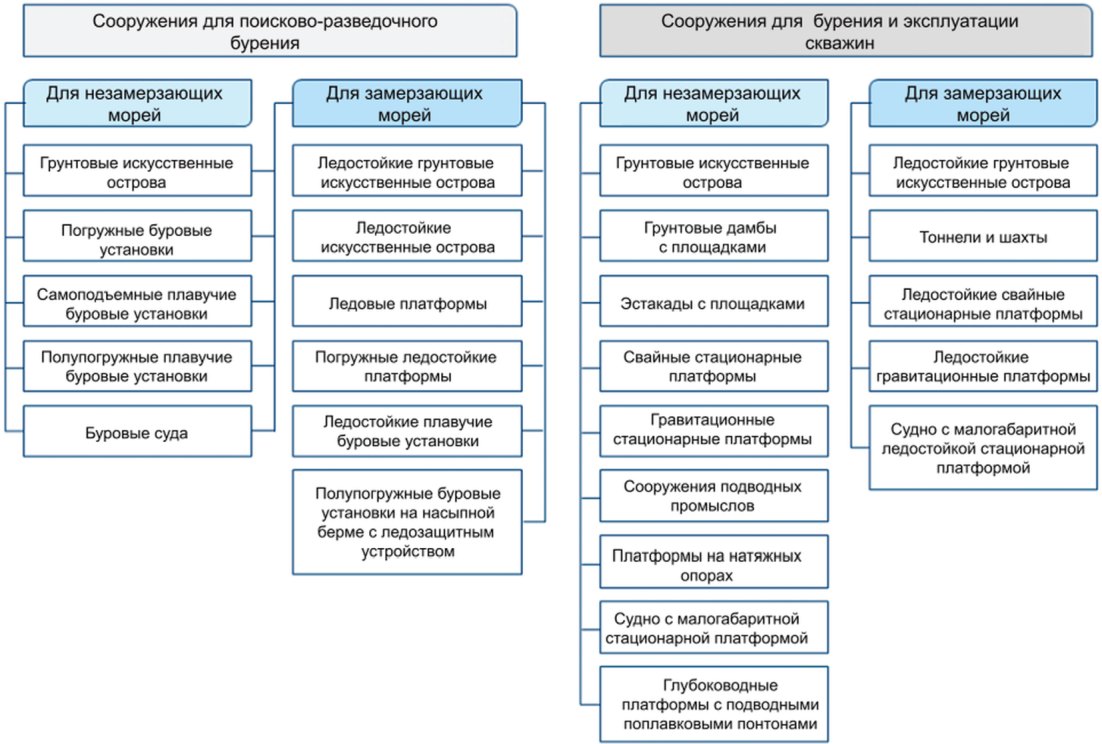

К МНГО относятся объекты и сооружения плавучие, гибко или стационарно прикрепленные по месту их расположения для выполнения работ, связанных с пользованием недрами на морских месторождениях нефти и газа.

МНГО классифицируют:

• на МНГС (приложение 18);
• морские подводные трубопроводы и кабели (приложение 19);
• подводное устьевое оборудование;
• морские скважины.

9.1.2 Особенности маркшейдерского обеспечения морских месторождений

9.1.2.1 Маркшейдерское обеспечение поиска, разведки, обустройства и эксплуатации морских месторождений подразделяется на следующие виды гидрографических работ:

• инженерно-гидрографические работы;
• позиционирование.

9.1.2.2 Для выполнения инженерно-гидрографических работ и позиционирования объектов используют гидрографическое программное обеспечение, предназначенное для навигации и визуализации данных съемки и позиционирования в режиме реального времени, регистрации данных от внешних датчиков, а также контроля качества выполняемой работы в реальном масштабе времени. Программное обеспечение поддерживает сопряжение со значительным числом внешних датчиков гидроакустических средств и средств навигации, необходимых для выполнения работ.

9.1.2.3 Производство инженерно-гидрографических работ и позиционирования морских нефтегазовых объектов сопровождается выполнением мероприятий гарантии качества на всех этапах выполнения работ и охватывает все технологические процессы и используемые гидроакустические средства и средства навигации. Гарантия качества работ необходима для обеспечения уверенности заказчика в том, что выполняемые подрядной организацией работы соответствуют заданным требованиям к качеству, установленными техническим заданием, проектной и нормативно-технической документацией. Мероприятия гарантии качества выполняются маркшейдерской службой и распространяются на все процессы, составляющее результат инженерно-гидрографических работ и позиционирования.

Все выявленные гарантией качества дефекты, недостатки и нарушения в ходе выполнения инженерно-гидрографических работ и позиционирования ошибки должны быть немедленно устранены.

9.1.3 Планово-высотная основа

9.1.3.1 Плановой геодезической основой инженерно-гидрографических работ и работ по позиционированию являются пункты государственной геодезической сети в принятых в Российской Федерации системах координат.

9.1.3.2 Высотной геодезической основой съемки рельефа дна является существующая или разворачиваемая сеть уровенных постов, обеспечивающая фиксацию отсчетной поверхности для глубин в районе работ с точностью, не превышающей величины допустимой неопределенности.

9.1.3.3 Измеренные глубины приводят к принятому нулю глубин. За нуль глубин принимают:

• для акваторий без приливов или со средней величиной прилива менее 50 см — средний многолетний уровень;
• для акваторий со средней величиной прилива равной или большей 50 см — наинизший теоретический уровень. Для акваторий, где встречается несколько типов приливов, в качестве нуля глубин может быть использован условно принятый единый уровень.

9.1.3.4 Основным средством определения планово-высотного положения является использование информации, поступающей от ГНСС. Для повышения уровня точности получения координат используют дифференциальные поправки от дифференциальных подсистем спутникового и/или наземного базирования.

В связи с использованием ГНСС для определения координат при выполнении навигационно-гидрографических работ развитие государственной геодезической сети и сгущение ее пунктами опорной геодезической сети на побережье и островах не производят.

9.2 Инженерно-гидрографические работы

9.2.1 Классификация и состав инженерно-гидрографических работ

9.2.1.1 Инженерно-гидрографические работы выполняют с целью получения данных о микрорельефе дна и водной поверхности для последующего картографирования подводного рельефа с целью создания карт и планов, а также сбора гидрографических материалов и данных, необходимых для изучения природных и техногенных условий в районе строительства МНГО и оценки их влияния на техническое состояние объектов.

9.2.1.2 Инженерно-гидрографические работы выполняют в соответствии с техническим заданием и на основании программы инженерно-гидрографических работ.

9.2.1.3 Инженерно-гидрографические работы в зависимости от стадии разработки месторождения и детализации работ подразделяют на следующие типы:

а) геологоразведочные работы:

• подробная съемка — сопутствующий промер геологоразведочных работ для выявления характерных форм рельефа дна и ознакомления с районом работ;
• детальная съемка:
• площадное обследование рельефа дна площадок постановки МНГС для поисково-разведочного бурения при выполнении инженерных изысканий,
• площадное обследование рельефа дна площадок перед началом постановки МНГС в проектную точку бурения с целью выявления изменений, происшедших со времени проведения инженерных изысканий, и выявления отсутствия на дне помех для раскладки якорей и постановки МНГС;

б) инженерные изыскания:

• детальная съемка — площадное обследование дна с целью изучения микрорельефа проектных площадок для постановки МНГС и трасс прокладки подводных трубопроводов для разработки проектной документации обустройства месторождения;

в) обустройство месторождений:

• детальная съемка:
• площадное обследование дна перед началом строительства МНГС и подводных трубопроводов и кабельных линий с целью выявления изменений, происшедших со времени проведения инженерных изысканий, выявления отсутствия на дне помех для раскладки якорей, постановки МНГС и прокладки трубопровода и кабеля,
• площадное обследование в процессе укладки подводного трубопровода и кабеля на морское дно или в подготовленную траншею для контроля пространственного положения трубопровода и кабеля,
• площадное обследование подводной траншеи перед и после укладки трубопровода и кабеля,
• площадное обследование подводной траншеи после обратной засыпки и планировки зоны укладки для оценки толщины покрывающего слоя, правильного распределения грунта, требуемого уровня засыпки уложенного трубопровода и кабеля,
• площадное обследование подводного трубопровода и кабеля в полностью смонтированном и завершенном виде для подготовки исполнительной документации по окончании строительства;

г) разработка месторождений:

• детальная съемка — площадное обследование рельефа дна вокруг МНГС и по створу подводного трубопровода с целью выявлений размывов донного грунта и определение пространственного положения трубопровода для оценки технического состояния.

9.2.1.4 При производстве инженерно-гидрографических работ выполняют следующий комплекс работ:

а) съемка рельефа:

• подробная съемка,
• площадное обследование;

б) уровенные наблюдения;

в) специальные работы:

• вынос в натуру и планово-высотная привязка точек других видов инженерных изысканий,
• профилирование морского дна для определения глубины залегания подводного трубопровода, заглубленного в морское дно,
• дообследование подводных объектов.

9.2.2 Технические требования

9.2.2.1 Требования к точности инженерно-гидрографических работ с надводных и подводных носителей устанавливаются в зависимости от целей, задач и видов работ в соответствии с таблицей 4.

Таблица 4

Требования к точности и подробности съемки рельефа дна

9.2.2.2 Точность съемки рельефа дна определяют параметром допустимой неопределенности (с доверительной вероятностью P = 0,95), учитывающей ошибки:

• позиционирования;
• измерения глубины;
• вертикального профиля скорости звука в воде;
• выставления осей датчиков динамических перемещений и курса.

Допустимая неопределенность (P = 0,95) исправленной глубины mz вычисляется по формуле в [9]

m_{z} = \pm \sqrt{a^{2} + (bz)^{2}} , (6)

где a — постоянная составляющая неопределенности исправленной глубины;

b — коэффициент пропорциональности переменной составляющей неопределенности глубины;

z — измеренная глубина.

Значения коэффициентов a и b приведены в таблице 4.

9.2.2.3 Перед началом выполнения инженерно-гидрографических работ на судах выполняют монтаж, настройку и калибровку гидроакустических средств и средств навигации. Для обеспечения требуемой точности инженерно-гидрографических работ гидроакустические средства и средства навигации при монтаже устанавливают на судне с точностью в соответствии с таблицей 5 относительно выбранной точки отсчета на судне.

Таблица 5

Допустимая точность начальной установки гидроакустических средств и средств навигации при монтаже

9.2.2.4 После монтажа выполняют необходимые поверочные мероприятия по калибровке и тестированию гидроакустических средств и средств навигации для определения систематических ошибок и оценки точности и надежности результатов съемки с целью установления их соответствия заданным требованиям. Калибровку и тестирование выполняют в соответствии с техническими руководствами по эксплуатации гидроакустических средств и проводят в районе, подобном по типу рельефа и донного грунта участку работ.

По результатам калибровки и тестирования составляют акт калибровки гидроакустических средств и средств навигации, подтверждающий точность выполнения работ в соответствии с таблицей 4.

9.2.2.5 Площадное обследование выполняют с помощью гидроакустических средств, обеспечивающих полное акустическое освещение морского дна без пропусков и разрывов, проложением параллельных галсов параллельно общему направлению изобат. При съемке линейных объектов галсы площадной съемки целесообразно прокладывать по оси объекта.

Междугалсовое расстояние при площадном обследовании устанавливается в зависимости от ширины полосы обзора, минимальной глубины в месте съемки и требуемого взаимного перекрытия смежных полос не менее 50% ширины охвата (рисунок 7). При обнаружении пропусков все необследованные участки обследуют проложением дополнительных галсов съемки.

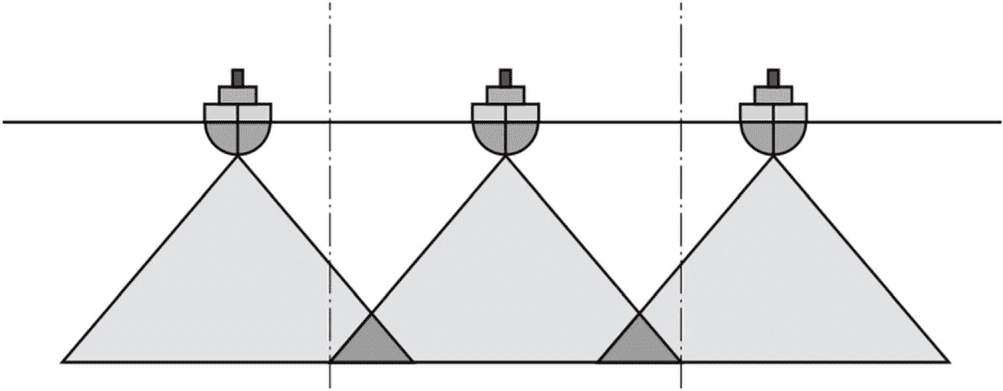

Рисунок 7 — Перекрытие смежных полос обзора не менее 50% ширины охвата при площадном обследовании

9.2.2.6 Частота определения места и глубины моря на галсах устанавливается в соответствии с возможностями гидроакустических средств и средств навигации, глубины моря.

9.2.2.7 Инженерно-гидрографические работы сопровождаются контролем качества, проводимым на всех этапах выполнения работ для подтверждения их соответствия требованиям проектной документации, технического задания и нормативно-технической документации. Процедуры контроля качества осуществляют систематически в течение всего срока производства инженерно-гидрографических работ и охватывают все технологические процессы и используемое оборудование. Результаты контроля качества документируют.

9.2.2.8 Результаты инженерно-гидрографических работ оформляют в виде технического отчета, оформленного по ГОСТ 21.301. Содержание отчета — по СП 11-114-2004. Графические материалы технического отчета оформляют по ГОСТ Р 21.1101.

9.2.3 Уровенные наблюдения

Для приведения измеренных глубин к нулю глубин выполняют уровенные наблюдения на постоянных и временных уровенных постах в соответствии с ПГС-35. Общее количество уровенных постов, необходимых для обеспечения съемки рельефа дна, и их расположение определяется пределом действия уровенного поста (приложение 20) и характером колебаний уровня моря из расчета надежного определения нуля глубин по всему району работ.

9.3 Позиционирование

9.3.1 В зависимости от сложности и точности работ, типа позиционируемых МНГО, стадии разработки месторождения работы по позиционированию подразделяются на следующие виды:

• буксировка и постановка МНГС в проектные точки;
• установка на дно или закрепление модулей МНГС или МНГС целиком;
• навигационное обеспечение ТУС для прокладки подводных трубопроводов и кабелей;
• навигационное обеспечение подводно-технических работ.

9.3.2 Перед началом выполнения работ по позиционированию МНГО на буксирах, ТУС, судах-якорезаводчиках, МНГС и других судах, участвующих в морской операции, выполняют монтаж, настройку и калибровку средств навигации для выполнения позиционирования объектов с требуемой точностью.

9.3.3 Допуск на точность работ по позиционированию устанавливается проектной документацией в зависимости от типа объекта и глубины моря.

9.3.4 Точность определения координат средствами навигации вычисляется исходя из величины допуска на точность работ по позиционированию, установленной проектным документом или техническим заданием для каждого конкретного объекта позиционирования, по формуле

m_{s} \leq 0,12\Delta_{\text{пр}}, (7)

где ms — СКО определения плановых координат средствами навигации;

\Delta_{\text{пр}} — допустимая ошибка определения плановых координат при позиционировании МНГО, устанавливаемая проектным документом или техническим заданием.

9.3.5 Перед началом работ по позиционированию выполняют калибровку средств навигации с целью подтверждения требуемой точности определения позиции МНГО во время наведения, позиционирования и установки в проектную точку. Калибровку выполняют, как правило, способом по контрольной точке.

По результатам калибровки составляют акт калибровки средств навигации, подтверждающий точность выполнения работ с заданной точностью.

9.3.6 Средства навигации для позиционирования должны иметь, как минимум, 100%-ное резервирование для предупреждения ошибок и неисправностей, а также в целях обеспечения надежности и живучести системы позиционирования. Точность определения местоположения по основной и резервной системам навигации должна соответствовать требованиям проектной документации.

9.3.7 В ходе осуществления позиционирования средствами навигации обеспечивается синхронное получение навигационной информации в режиме реального времени всеми объектами и судами, участвующими в морской операции.

9.3.8 Средства навигации должны обеспечить расчет положения объекта позиционирования, определение углов пространственной ориентации диаметральной плоскости, крена и дифферента с дискретностью не более 1 с, а гидрографическое программное обеспечение — визуализацию в графическом и текстовом виде положения всех объектов и судов, участвующих в морской операции, относительно проектного положения и друг друга.

9.3.9 По результатам установки и закрепления МНГС в проектной точке установки оформляют акт о позиционировании и установке МНГС (приложение 21).

Приложением к акту является технический отчет о позиционировании с исчерпывающей полнотой, характеризующей методы и качество выполненных работ по позиционированию. Технический отчет состоит из текстовой и графической частей. Текстовые приложения являются продолжением текстовой части технического отчета. Графические приложения оформляют по ГОСТ Р 51872.

В текстовую часть технического отчета включают следующие разделы:

а) введение:

• задача работ по позиционированию,
• техническая документация, на основании которой выполнялись работы,
• состав исполнителей и перечень средств навигации,
• краткая характеристика позиционируемых МНГС;

б) общие сведения по выполненным работам:

• принятая система координат,
• плановая основа работ, сведения по использованным системам или пунктам дифференциальной коррекции,
• сведения о средствах навигации, их монтаже на МНГС, буксирах и судах-якорезаводчиках,
• сведения о гидрографическом программном обеспечении и настройке проекта позиционирования,
• сведения о калибровке и работоспособности средств навигации,
• методика производства работ,
• камеральная обработка данных,
• методика управления данными,
• контроль качества работ по позиционированию;

в) заключение о качестве выполненных работ:

• оценка точности позиционирования,
• общие выводы о выполненных работах.

В состав основных приложений текстовой части отчета включают:

• копию технического задания на постановку МНГС;
• каталог проектных и фактических координат устья скважины, положения и ориентации МНГС и мест раскладки якорей;
• технические характеристики средств навигации оборудования для позиционирования;
• копии свидетельств о поверке средств навигации;
• копию отчета о калибровке средств навигации;
• результаты тестового перевода координат между государственной системой координат, мировой геодезической системой отсчета WGS-84 и системой координат проекта позиционирования.

В состав графических приложений включают:

• схему расположения якорей и постановки МНГС на якоря;
• схему установки МНГС на проектную точку;
• схемы расположения средств навигации на МНГС, буксирах и судах-якорезаводчиках относительно выбранных точек начала отсчета объекта позиционирования.

9.4 Геологоразведочные работы

9.4.1 Маркшейдерское обеспечение геологоразведочных работ

Маркшейдерское обеспечение морских геологоразведочных работ заключается в выполнении следующего комплекса работ:

а) инженерно-гидрографические работы:

• подробная съемка акватории выполнения геологоразведочных работ,
• площадное обследование площадок постановки МНГС для поисково-разведочного бурения,
• уровенные наблюдения,
• навигационно-гидрографическое обеспечение геологоразведочных работ;

б) позиционирование МНГС.

9.4.2 Инженерно-гидрографические работы

9.4.2.1 Подробная съемка выполняется на акватории выполнения геологоразведочных работ и заключается в планомерном без пропусков покрытии района работ системой промерных галсов (через определенные междугалсовые расстояния) измерения глубин. Величина междугалсового расстояния устанавливается техническим заданием в зависимости от детальности геологоразведочных работ.

9.4.2.2 Для обеспечения поисково-разведочного бурения выполняют инженерные изыскания с целью выбора площадок постановки МНГС. Инженерно-гидрографические работы в составе инженерных изысканий выполняют способом площадного обследования.

9.4.2.3 Технические требования к производству инженерно-гидрографических работ и оформлению результатов работ представлены в 9.2.

9.4.2.4 Задачами навигационно-гидрографического обеспечения морских геологоразведочных работ являются:

• вынос в натуру проектных положений точек и профилей геолого-геофизических наблюдений (вывод судна в проектные точки);
• получение навигационно-гидрографической информации, необходимой для управления технологическими процессами геологоразведочных работ в реальном времени;
• вождение судов и других носителей по заданной программе;
• определение координат судов и других носителей и объектов исследований в процессе проведения морских геолого-геофизических наблюдений;
• определение параметров движения судов;
• измерение глубин в точках и по профилям геолого-геофизических наблюдений, а также на переходах в районе работ и на подходах к нему;
• контрольные измерения глубин;
• камеральные работы и составление батиметрических карт, цифровых моделей рельефа, каталогов координат.

9.4.2.5 При навигационно-гидрографическом обеспечении геологоразведочных работ СКО определения плановых координат объектов геологоразведочных работ устанавливается в соответствии с таблицей 6.

Таблица 6

СКО планового положения объектов геологоразведочных работ

9.4.3 Позиционирование МНГС

9.4.3.1 Установку МНГС в проектную точку бурения поисково-разведочной скважины выполняют в соответствии техническим заданием на вывод и установку МНГС.

9.4.3.2 Морские операции по установке МНГС в проектную точку бурения включают:

• транспортировку МНГС к месту установки;
• позиционирование МНГС над точкой;
• стабилизацию (закрепление) положения МНГС.

9.4.3.3 До начала выполнения морских операций проводят обследование площадок постановки МНГС с целью выявления изменений, происшедших со времени проведения инженерных изысканий, а также на предмет отсутствия на дне помех для постановки МНГС, подлежащих ограждению или удалению. Обследование площадки установки выполняют производством инженерно-гидрографических работ способом площадного обследования или водолазных работ. Результаты обследования площадки документируют (приложение 22).

9.4.3.4 Перед началом работ по транспортировке МНГС к месту установки на буксирах, судах-якорезаводчиках и МНГС устанавливают средства навигации. Калибровка средств навигации и расчет допустимой ошибки определения координат при установке МНГС в рабочее положение выполняют согласно 9.3.

9.4.3.5 При удержании МНГС над точкой постановки невозможно обеспечить их неизменное положение в результате воздействия различных внешних воздействий, что приводит к рысканию МНГС. Исходя из величины допустимого отклонения МНГС от проектного положения, устанавливается зона допустимой динамической определенности, в пределах которой обеспечивается требуемая точность положения МНГС. Зона допустимой динамической определенности представляет собой круг радиусом, равным величине допустимого отклонения от проектного положения.

9.4.3.6 Точность позиционирования плавучих самоходных и несамоходных МНГС на проектную точку установки выполняется в соответствии с таблицей 7.

Таблица 7

Допустимые отклонения от проектного положения при позиционировании МНГС для поисково-разведочного бурения

9.4.3.7 Схема расстановки якорей, стабилизирующих положение МНГС, и точность их установки определяется техническим заданием исходя из глубины моря, физико-механических характеристик грунтов и их распределения по глубине, и с учетом расположения существующих объектов обустройства.

9.4.3.8 В процессе позиционирования МНГС над точкой установки и удержания в установленном положении в течение времени, необходимом для его закрепления, в режиме реального времени контролируется положение и ориентация сооружения. Наведение и удержание МНГС в заданной точке установки осуществляется в пределах зоны динамической определенности. Сразу после обеспечения необходимой определенности положения производят установку на дно или закрепление МНГС.

9.4.3.9 После установки на дно (стабилизация положения в результате установки опорных колонн) или закрепления МНГС (создание удерживающей якорной системы) и корректировки положения уточняются координаты устья скважины, местоположение и ориентация МНГС. Уточненные координаты стола ротора буровой установки МНГС включают в каталог координат.

9.4.3.10 По результатам установки и закрепления МНГС в проектной точке бурения оформляют акт о позиционировании и установке МНГС и технический отчет согласно 9.3.

9.5 Инженерно-геодезические изыскания

9.5.1 Инженерно-геодезические изыскания на морских месторождениях выполняются для решения следующих задач:

• обеспечения постановки и эксплуатации МНГС под поисково-разведочное бурение на стадии геологоразведочных работ;
• подготовки проектной документации на строительство объектов обустройства морских месторождений на стадии промышленной разработки.

9.5.2 Инженерно-геодезические изыскания выполняются в соответствии с техническим заданием на основании программы инженерно-геодезических изысканий, состав и содержание которой см. в СП 11-114-2004. Техническое задание на инженерно-геодезические изыскания составляется по СП 11-114-2004 и СП 47.13330.2016 и содержит сведения и данные, необходимые и достаточные для организации и производства работ, составления программы работ.

9.5.3 В состав инженерно-геодезических изысканий входит выполнение комплекса инженерно-гидрографических работ. Технические требования к производству работ см. в 9.2.

9.5.4 Точность, состав и объем работ по навигационно-гидрографическому обеспечению других видов инженерных изысканий устанавливается техническим заданием на инженерные изыскания.

9.5.5 Ширина съемки рельефа дна при площадном обследовании проектной трассы подводного трубопровода (кабеля) не менее 200 м справа и слева от оси, а при особо сложном рельефе дна и наличии подводных препятствий — не менее 600 м.

9.5.6 При выявлении потенциально опасных подводных объектов на обследуемой площади или в непосредственной близости — они классифицируются, определяются их размеры и, при необходимости, дообследуются. Признаками потенциально опасных подводных предметов считают искусственные или естественные объекты, отличающиеся от окружающего рельефа дна на высоту более чем 0,5 м при минимальной площади опорного основания МНГС.

9.5.7 Результаты инженерно-геодезических изысканий оформляют в виде технического отчета, оформленного по ГОСТ 21.301. Содержание отчета — по СП 11-114-2004. Графические материалы технического отчета оформляются по ГОСТ Р 21.1101.

9.6 Обустройство морских месторождений

9.6.1 Основные процессы обустройства морских месторождений

9.6.1.1 Обустройство морских месторождений включает два технологических процесса:

а) подготовительные работы и изготовление МНГС:

• секционное, блочное и блочно-секционное изготовление и сборка в модули объектов обустройства на береговой базе,
• подводные земляные работы по устройству котлованов, планировке участков дна для постановки МНГС и прокладки трубопроводов (кабелей);

б) морские операции:

• буксировка (транспортировка) и позиционирование МНГС,
• установка на дно или закрепление модулей МНГС или МНГС целиком,
• монтаж блоков или секций МНГС,
• прокладка подводных трубопроводов (кабелей).

9.6.1.2 Морские операции по установке МНГС и прокладке подводного трубопровода (кабеля) выполняются в соответствии с проектной документацией на основании программы работ (проект навигационно-гидрографического обеспечения). Программа работ определяет содержание, объем, сроки и организацию выполнения навигационно-гидрографического обеспечения всех этапов строительства:

• план мобилизации гидроакустических средств и средств навигации на МНГС, ТУС и судах обеспечения;
• калибровка гидроакустических средств и средств навигации для выполнения съемки рельефа дна и позиционирования;
• обследование площадки постановки МНГС перед началом работ;
• обследование трассы подводного трубопровода перед началом работ, в процессе укладки и по завершении всех монтажных работ;
• организация связи и порядок отчетности;
• методология позиционирования МНГС и судов, производства промера глубин;
• организация системы контроля;
• управление данными, составление планов и отчетов и т.п.

9.6.1.3 При обустройстве морских месторождений маркшейдерские службы выполняют контроль следующих технологических процессов:

• секционного, блочного и блочно-секционного изготовления и сборки в модули объектов обустройства на береговой базе;
• подводных земляных работ по устройству котлованов, планировке участков дна для постановки МНГС и прокладки трубопроводов (кабелей);
• позиционирования МНГС;
• прокладки подводных трубопроводов (кабелей).

9.6.1.4 По результатам обустройства месторождения составляют батиметрическую карту территории деятельности с отображением объектов обустройства — МНГС, подводных и надводных трубопроводов (кабелей) и устьев ликвидированных поисково-разведочных скважин.

9.6.2 Строительство МНГС в условиях открытого моря

9.6.2.1 Состав морских операций по позиционированию МНГС в условиях открытого моря:

• транспортировка МНГС от места изготовления к месту установки;
• позиционирование МНГС на плаву в месте работ, закрепление выбранного положения;
• опускание МНГС на заданную глубину или установка на дно моря или фундамент;
• закрепление МНГС и установка верхних строений;
• соединение коммуникаций, расположенных на МНГС и коммуникаций, имеющихся на дне.

9.6.2.2 До начала выполнения морских операций по позиционированию МНГС выполняют контроль подготовки основания для постановки МНГС в рабочее положение. Контроль подготовки основания выполняют производством инженерно-гидрографических работ способом площадного обследования. По результатам инженерно-гидрографических работ оценивают соответствие фактических характеристик оснований проектным требованиям.

9.6.2.3 Результаты инженерно-гидрографических работ по обследованию оснований для установки МНГС оформляют в виде технического отчета, который состоит из текстовой и графической частей. Графические приложения оформляют по ГОСТ Р 51872.

В текстовую часть технического отчета включают следующие разделы:

а) введение:

• задача инженерно-гидрографических работ,
• состав исполнителей и перечень гидроакустических средств и средств навигации,
• виды, объемы и сроки выполнения работ;

б) общие сведения по выполненным работам:

• принятая система координат,
• планово-высотная основа работ, сведения по использованным системам или пунктам дифференциальной коррекции, данные по постоянным и временным уровенным постам,
• сведения о гидроакустических средствах и средствах навигации и их калибровке,
• сведения о гидрографическом программном обеспечении,
• методика производства работ,
• камеральная обработка данных,
• методика управления данными,
• контроль качества работ;

в) заключение о качестве выполненных работ:

• полученные характеристики точности и подробности работ,
• общие выводы о выполненных работах.

В состав основных приложений текстовой части отчета включают:

• копию технического задания;
• копии свидетельств о поверке средств навигации;
• отчет о калибровке гидроакустических средств и средств навигации;
• результаты тестового перевода координат между государственной системой координат, мировой геодезической системой отсчета WGS-84 и системой координат проекта позиционирования;
• ведомость выполненных объемов земляных работ.

В графическую часть технического отчета включают:

• обзорную карту района работ;
• батиметрические карты, содержащие гидроакустическое изображение морского дна, показывающее все выявленные особенности рельефа дна и посторонние предметы;
• схемы установки гидроакустических средств и средств навигации на судне относительно выбранных точек начала отсчета;
• исполнительные батиметрические карты;
• картограммы земляных работ.

9.6.2.4 Перед началом работ по транспортировке МНГС к месту установки на буксирах, судах-якорезаводчиках, МНГС и других судах, участвующих в морской операции, устанавливают средства навигации. Калибровка средств навигации и расчет допустимой ошибки определения координат при установке МНГС в рабочее положение выполняются согласно 9.3.

9.6.2.5 После позиционирования МНГС над точкой установки выполняют закрепление выбранного положения, а затем опускание МНГС на заданную глубину или установку на дно моря или фундамент. В процессе опускания производится контроль планового положения сооружения, при необходимости выполняется коррекция положения МНГС. Погрешность в отклонении от проектного положения МНГС не должна превышать допустимую для обеспечения точной установки на подготовленное основание.

После завершения процедуры установки МНГС в рабочее положение выполняется уточнение координат характерных точек сооружения.

9.6.2.6 По результатам установки и закрепления МНГС в проектной точке оформляют акт о позиционировании и установке МНГС и технический отчет согласно 9.3.

9.6.3 Прокладка подводных трубопроводов (кабелей)

9.6.3.1 Навигационно-гидрографические работы, выполняемые при укладке подводного трубопровода (кабеля):

• позиционирование ТУС и судов-якорезаводчиков для обеспечения укладки подводного трубопровода (кабеля) в проектное положение в пределах заданного допуска с непрерывным обеспечением навигационной информацией в режиме реального времени (географическое положение, смещение относительно заданных положений, местоположение других судов и т.п.);
• площадное обследование морского дна по створу подводного трубопровода (кабеля) перед началом строительства;
• обследование трубопровода (кабеля) после укладки на морское дно или в траншею (определение величины заглубления в морское дно) для контроля пространственного положения;
• контроль засыпки или заглубления трубопровода (кабеля) до естественных отметок дна или проектных отметок;
• контроль размеров и профиля траншеи, объемов, выполненных подводных земляных работ;
• площадное обследование подводного трубопровода (кабеля) после укладки и выполнения всех монтажных работ (исполнительная съемка).

9.6.3.2 Перед прокладкой подводного трубопровода (кабеля) обследуют морское дно по створу проектной трассы трубопровода (кабеля) или подводную траншею. Площадное обследование морского дна по створу трубопровода (кабеля) перед строительством производится для определения соответствия фактического профиля морского дна проектному, выявления изменений, происшедших со времени проведения инженерных изысканий, а также выявления новых ранее не учтенных потенциальных препятствий и опасностей для трубопровода (кабеля) и якорной системы ТУС, которые могут мешать или создавать помехи монтажным работам.

Ширина полосы площадной съемки при обследовании трассы трубопровода (кабеля) определяется проектной документацией. Площадное обследование выполняют с помощью гидроакустических средств с обеспечением не менее 50% перекрытия смежных полос обзора. По результатам обследования составляют акт обследования дна моря по трассе укладки подводного трубопровода (кабеля).

Результаты обследования рельефа дна перед прокладкой трубопровода (кабеля) оформляют в виде технического отчета в соответствии с 8.6.2.3.

9.6.3.3 Укладку подводного трубопровода (кабеля) выполняют в следующей последовательности:

• позиционирование и закрепление ТУС по створу трубопровода (кабеля);
• сборка и последовательная сварка труб в нитку трубопровода;
• укладка нитки трубопровода (кабеля) на дно или в подготовленную траншею;
• перемещение заякоренного ТУС по трассе укладываемого трубопровода (кабеля) с помощью якорной системы;
• перекладка якорей для перемещения ТУС по створу трубопровода (кабеля).

9.6.3.4 Перед укладкой трубопровода (кабеля) в предварительно подготовленную траншею производится контроль отметок продольного профиля траншеи. Переборы грунта в основании траншеи допускаются на глубину не более 0,5 м.

9.6.3.5 Укладка трубопровода (кабеля) на морское дно или в подводную траншею выполняется с отклонениями от оси в пределах допусков, установленных проектной документацией.

9.6.3.6 После укладки подводного трубопровода (кабеля) на дно моря или в подготовленную траншею осуществляется сплошной контроль пространственного положения трубопровода (кабеля). Контроль положения выполняют способом площадного обследования по створу трубопровода (кабеля) с целью получения картографических материалов о положении и состоянии трубопровода (кабеля):

• выявление участков провисов и определение их размеров (величины и длины);
• проверка положения трубопровода (кабеля) в траншее (отклонение от прямолинейности);
• подтверждение укладки трубопровода (кабеля) не выше минимально установленной глубины заложения.

По результатам обследования составляют акт обследования уложенного подводного трубопровода (кабеля). После подтверждения соответствия пространственного положения уложенного подводного трубопровода (кабеля) требованиям проектной документации выполняют его заглубление до проектных отметок или обратную засыпку грунтом до отметок, предусмотренных проектом.

9.6.3.7 В процессе укладки подводных трубопроводов по мере их укладки на морское дно определяются координаты начальной и конечной точек подводного трубопровода, точек пикетажа трассы через каждые 100 м, стыков труб (сварных соединений), протекторных анодов электрохимической защиты.

9.6.3.8 Точность измерения геометрических параметров участков обнажения или провиса подводного трубопровода (кабеля) в плане +/- 0,1 м и по высоте +/- 1,0 см.

9.6.3.9 По завершении всех монтажных работ (пересечение, выемка и обратная засыпка траншеи, гравийная насыпка, подводная сборка, установка стояков, финальные испытания и т.д.) на подводном трубопроводе (кабеле) выполняют обследование трубопровода (кабеля) и прилегающего рельефа дна. Обследование подводного трубопровода в полностью смонтированном и завершенном виде проводится для подтверждения, что все монтажные работы произведены в соответствии с установленными требованиями, включая задокументирование любых отклонений от первоначального проекта.

Обследование подводного трубопровода (кабеля) выполняют способом площадной съемки по створу трубопровода (кабеля) с обеспечением не менее 50% перекрытия смежных полос обзора. По результатам обследования определяют:

• положение и профиль по глубине подводного трубопровода (кабеля);
• положение начальной и конечной точек оси подводного трубопровода (кабеля);
• наличие и размеры провисов (длина и величина);
• отклонения от прямолинейности и проектного положения оси подводного трубопровода (кабеля);
• глубину слоя засыпки;
• наличие обломков породы и посторонних предметов в непосредственной близости с обеих сторон от подводного трубопровода (кабеля), которые могут повредить трубопровод (кабель).

По результатам обследования оформляют исполнительную документацию по строительству подводного трубопровода (кабеля) по ГОСТ Р 51872.

9.6.3.10 После окончания работ по укладке подводного трубопровода (кабеля) федеральному органу исполнительной власти в области обороны сообщают географические координаты угловых точек границы охранной зоны трубопровода (кабеля) для опубликования в «Извещениях мореплавателям».

9.6.4 Подводные земляные работы

9.6.4.1 Подводные земляные работы при строительстве подводных трубопроводов (кабелей) включают:

• земляные работы при пересечении береговой черты (открытые земляные работы, направленное бурение, тоннельный способ);
• предварительную разработку подводных траншей;
• обратную засыпку трубопровода (кабеля), уложенного в траншею;
• заглубление трубопровода (кабеля), уложенного на дно;
• земляные работы по выравниванию морского дна;
• строительство насыпей и обваловки для защиты трубопровода (кабеля).

9.6.4.2 Размеры и профиль траншеи устанавливаются проектной документацией, проектом, в зависимости от размеров конструкции морского диаметра подводного трубопровода (кабеля), глубины заложения, категории вида и состояния грунта, гидрометеорологических и литодинамических условий, способов и технических средств разработки траншеи.

9.6.4.3 При строительстве подводных трубопроводов (кабелей), заглубленных в морское дно, все виды земляных работ производятся с пооперационным контролем.

9.6.4.4 После разработки траншеи перед укладкой подводного трубопровода (кабеля) в предварительно подготовленную траншею выполняют сплошной контроль размеров и отметок продольного профиля траншеи на соответствие проектным значениям. Контролируются следующие параметры траншеи:

• отметки поверхности дна моря;
• отметка дна траншеи;
• ширина траншеи по дну;
• откосы.

Допускается увеличение глубины траншеи не более чем на 0,5 м от проектной. Запрещается производить укладку морского трубопровода в траншею, не соответствующую проектной документации.

9.6.4.5 Траншея должна иметь достаточно ровный профиль. Недоборы при рытье подводных траншей не допускаются. Глубина траншеи определяется как разность отметок уровня нетронутого морского дна около трубопровода (кабеля) и верха трубопровода (кабеля).

3.6.4.6 По окончании операции обратной засыпки траншей выполняют площадное обследование трассы для оценки требуемой толщины покрывающего слоя, правильного распределения грунта, требуемого уровня засыпки уложенного трубопровода (кабеля), соответствия засыпки по профилям и длине. Результаты обследования документируют по ГОСТ Р 51872.

9.6.4.7 При строительстве подводного трубопровода (кабеля) по технологии укладки и заглубления в морское дно, а также обратной засыпки траншеи одним потоком выполняются следующие операции контроля:

• укладки трубопровода (кабеля) на морское дно в пределах допустимых отклонений в соответствии с требованиями проектной документации, отклонения от прямолинейности;
• заглубления на проектную глубину и фактической укладки трубопровода (кабеля) в траншею, отклонения от прямолинейности и предотвращения изгибания;
• обследования обратной засыпки и планировки зоны укладки трубопровода (кабеля).

9.7 Разработка морских месторождений

9.7.1 При разработке морских месторождений применяют одиночный и кустовой способы, которые обуславливаются техническим проектом разработки в зависимости от удаленности морского месторождения от берега и глубины моря.

9.7.2 Разработку месторождения с МНГС выполняют способом кустового бурения наклонно-направленных скважин, в том числе горизонтальных и разветвленно-горизонтальных. Количество скважин в кусте определяется конструктивными особенностями МНГС.

9.7.3 Разработку месторождения с применением подводного устьевого оборудования выполняют кустовым способом или бурением одиночных, отдельно стоящих (сателлитных) скважин, которые соединяются с МНГС подводными трубопроводами.

9.7.4 Маркшейдерское обеспечение разработки морских месторождений выполняют согласно разделу 8.

9.8 Обеспечение безопасной эксплуатации морских нефтегазовых объектов

9.8.1 Технический контроль

9.8.1.1 В целях обеспечения безопасной эксплуатации МНГС выполняют технический контроль состояния при эксплуатации, представляющий комплекс маркшейдерских наблюдений за деформациями конструктивных элементов и МНГС в целом с начала установки в рабочее положение. Маркшейдерские наблюдения выполняют с целью своевременного выявления деформаций и причин их возникновения, определения степени их критичности, оценки технического состояния, прогнозирования развития деформаций, выработки и принятия обоснованных мер по устранению негативных процессов для продления срока безаварийной эксплуатации.

9.8.1.2 Для обеспечения безопасной эксплуатации МНГС выполняют следующие виды контроля технического состояния:

а) мониторинг МНГС, который включает выполнение следующих видов мониторинга:

• мониторинг пространственного положения МНГС,
• мониторинг деформаций МНГС,
• мониторинг основания МНГС,
• геодинамический мониторинг,
• мониторинг уровня моря;

б) обследование технического состояния МНГС.

9.8.1.3 Мониторинг МНГС проводится в целях контроля за деформациями МНГС и их оснований, процессами, протекающими в земной поверхности, для своевременного обнаружения изменения напряженно-деформированного состояния конструктивных элементов и МНГС в целом и принятия мер для обеспечения безопасной эксплуатации. При мониторинге МНГС применяют геодезические, гидрографические и геофизические методы наблюдений. Состав, объемы, методы выполнения работ по мониторингу МНГС регламентируются техническими проектами по мониторингу, индивидуально для каждого объекта, исходя из условий эксплуатации и конструктивных особенностей. Для МНГС устанавливают постоянный режим мониторинга оснований и конструктивных элементов, состояния и условий работы МНГС.

Мониторинг МНГС проводят в соответствии с техническим проектом мониторинга, который разрабатывается в соответствии с разделом 12. При разработке технического проекта учитывают тип МНГС, контролируемые конструктивные элементы, измеряемые геометрические параметры и величины их допустимых деформаций, точность и периодичность наблюдений, способы и методы измерений для каждого из параметров, обработку измерений и оформление результатов мониторинга.

9.8.1.4 Для обеспечения надежной и безаварийной работы МНГС проводят обследование технического состояния сооружения с целью установления категории технического состояния МНГС и конструктивных элементов для определения возможности дальнейшей эксплуатации с учетом изменений конструкций и их материалов, происходящих во времени, а также своевременного принятия мер, обеспечивающих их нормальную работу.

Задачами обследования технического состояния МНГС являются:

• получение достоверных данных о техническом состоянии конструктивных элементов, установление работоспособности МНГС в целом;
• выявление повреждений от агрессивных воздействий среды, нарушений правил эксплуатации, не предусмотренных проектом статических и динамических воздействий, стихийных бедствий;
• установление необходимости выполнения мероприятий по усилению конструкций МНГС.

Обследование технического состояния МНГС выполняют в соответствии с техническим заданием и на основании программы обследования, которой обосновываются состав, методы и последовательность выполнения работ. Результатом проведения обследования является заключение о техническом состоянии МНГС.

9.8.2 Мониторинг пространственного положения МНГС

9.8.2.1 Для оперативного контроля стабильности положения и общей целостности МНГС устанавливают постоянный режим мониторинга пространственного положения, который выполняется на основе определения абсолютных и относительных величин плановых и высотных смещений и наклонов сооружения. По результатам мониторинга определяют местные и общие деформации МНГС, по которым оценивается техническое состояние сооружения.

9.8.2.2 Мониторинг пространственного положения МНГС включает выполнение следующих задач:

а) сбор и обработку результатов измерений, анализ смещений и деформаций конструктивных элементов и МНГС в целом:

• определение величины смещений МНГС за определенный период,
• определение абсолютного смещения МНГС со времени начала мониторинга,
• контроль геометрических размеров МНГС,
• измерение наклонов (крена и дифферента) МНГС,
• определение абсолютных и относительных величин смещений и наклонов, сравнение их с расчетными;

б) контроль за процессами, протекающими в конструктивных элементах:

• автоматическое формирование сигнала опасности при превышении заданных пороговых значений смещений и наклонов,
• своевременное обнаружение тенденции негативного изменения напряженно-деформированного состояния МНГС,
• определение степени опасности наклонов для нормальной эксплуатации сооружения;

в) принятие управляющих решений по обеспечению безопасной эксплуатации:

• решение вопроса о необходимости проведения обследования конструктивных элементов для уточнения категории технического состояния сооружения;
• получение необходимых данных для разработки мероприятий по устранению возникших негативных процессов.

9.8.2.3 Мониторинг пространственного положения МНГС выполняют с помощью автоматизированной системы мониторинга, обеспечивающей измерение смещений и наклонов с погрешностью, не превышающей заданного значения в соответствии с требованиями проектной документации.

9.8.2.4 При мониторинге пространственного положения МНГС определяются следующие виды деформаций:

• абсолютные и относительные величины горизонтальных смещений в характерных точках;
• абсолютные и относительные величины вертикальных деформаций в характерных точках;
• изменение геометрических характеристик контура МНГС в плане;
• изменение наклона (крена и дифферента), прогиба в характерных точках.

9.8.2.5 Величины допустимых смещений и наклонов МНГС устанавливаются проектной документацией.

9.8.2.6 Периодичность проведения мониторинга пространственного положения МНГС устанавливается в соответствии с техническим проектом. Контрольно-измерительной аппаратурой системы мониторинга в автоматическом режиме с заданной периодичностью определяются изменения планового и высотного положения и уровня наклона МНГС. Непрерывно проводится мониторинг только некоторых величин, перечень которых устанавливается проектной документацией или техническим проектом.

9.8.2.7 Номенклатура, количество и расположение контрольно-измерительной аппаратуры системы мониторинга устанавливаются техническим проектом и проектной документацией. Измерительные средства устанавливают стационарно на конструктивных элементах МНГС.

9.8.2.8 Обработка данных мониторинга должна обеспечивать оперативное получение информации в объеме и форме, позволяющих выявить на ранней стадии тенденции негативного изменения напряженно-деформированного состояния конструкций МНГС. Оформление и представление результатов мониторинга пространственного положения определяется техническим проектом мониторинга МНГС.

9.8.3 Мониторинг деформаций МНГС

9.8.3.1 Мониторинг деформаций МНГС заключается в выполнении периодических маркшейдерских наблюдений за значениями контролируемых геометрических параметров некоторых конструктивных элементов МНГС с целью контроля технического состояния и условий работы МНГС и своевременного принятия мер, обеспечивающих их нормальную работу. По результатам мониторинга деформаций некоторых ответственных конструктивных элементов МНГС оценивается работоспособность сооружения в целом.

Ответственные конструктивные элементы МНГС и допустимые значения их геометрических параметров устанавливаются проектной документацией.

9.8.3.2 Основными задачами мониторинга деформаций МНГС являются:

• определение абсолютных и относительных величин деформаций, сравнение их с расчетными и допускаемыми значениями;
• прогнозирование изменения состояния МНГС и его основания на основе результатов маркшейдерских наблюдений;
• определение формы и границ деформации в пределах области взаимодействия;
• выявление причин возникновения и определение степени опасности деформаций для безопасной эксплуатации МНГС;
• уточнение закономерностей процесса деформации МНГС и зависимости его параметров от основных влияющих факторов;
• систематическая фиксация изменений геометрических параметров контролируемых конструктивных элементов;
• анализ степени опасности выявленных отклонений контролируемых параметров и установление причин их возникновения.

9.8.3.3 Мониторинг деформаций проводят геодезическими методами, и он представляет собой систему наблюдений за изменением геометрической формы отдельных конструктивных элементов МНГС относительно первоначального положения в процессе эксплуатации, обработки и анализа результатов наблюдений. Мониторинг проводится с периодичностью, обеспечивающей заблаговременное выявление возможных повреждений или износа ответственных конструктивных элементов в целях недопущения наступления предельного состояния по одной из категорий технического состояния. Периодичность мониторинга устанавливается техническим проектом.

9.8.3.4 При мониторинге деформаций стационарных МНГС объектами наблюдений и определяемыми деформациями, как правило, являются:

а) опорная часть:

• абсолютная осадка,
• неравномерная осадка,
• крен,
• изменение геометрических размеров в плане;

б) несущие конструкции верхнего строения:

• изменение геометрических размеров в плане,
• отклонения от вертикали или горизонтали,
• смещения в характерных точках,
• относительные прогибы и выгибы в характерных точках.

9.8.3.5 Для мониторинга деформаций на МНГС создается измерительная сеть, состоящая из опорной и деформационной сетей.

Опорная сеть представляет собой исходную геодезическую сеть, относительно которой определяются осадки и деформации МНГС. Основными требованиями, предъявляемыми к выбору мест закладки пунктов опорной сети, являются условие неизменности их положения в течение достаточно длительного периода времени и расположение за пределами зоны возможных деформаций. Такими местами могут являться не менее трех водоотделяющих колонн, конструктивно не связанных с МНГС, к которым имеется доступ для выполнения маркшейдерских наблюдений. Водоотделяющие колонны, как правило, закладываются на глубину несколько десятков метров ниже поверхности дна моря и по сути представляют собой трубчатые глубинные репера.

Деформационная сеть представляет собой сеть деформационных марок, жестко укрепленных на конструкциях МНГС, изменяющих свое высотное положение вследствие смещений сооружения, и предназначена для наблюдения за осадками и деформациями сооружения. Закладка деформационных марок осуществляется в местах пересечений равных жесткостей или несущих переборок опорной части или верхнего строения по периметру МНГС. Расположение деформационных марок зависит от плановой конфигурации МНГС и их конструкции.

9.8.3.6 Все пункты измерительной сети связываются между собой геодезическими измерениями. Начало отсчета высот пунктов опорной сети задается в условной системе координат так, чтобы отметки всех объектов измерительной сети находились в зоне положительных значений координат.

9.8.3.7 Места расположения деформационных марок определяют по согласованию с проектной организацией в зависимости от конструкции МНГС, распределения нагрузок. Количество деформационных марок рассчитывается из условия определения неравномерности осадок, кренов и прогибов, а также конструктивных особенностей МНГС.

9.8.3.8 В режиме постоянного мониторинга деформаций МНГС результаты наблюдений оперативно анализируют и оформляют в виде технического отчета. Требования к результатам мониторинга деформаций определяются техническим отчетом. Содержание и состав технического отчета устанавливается техническим проектом мониторинга деформаций МНГС.

9.8.4 Мониторинг основания МНГС

9.8.4.1 Мониторинг основания МНГС осуществляется способом площадного обследования рельефа дна по периметру МНГС для выявления деформаций рельефа дна и установления зон размыва и отложения грунта, их протяженности, глубины и высоты. По результатам мониторинга оценивают способность оснований или системы защиты выполнять свои функции в режиме расчетных воздействий.

9.8.4.2 Инженерно-гидрографические работы по мониторингу основания МНГС выполняют в соответствии с техническим заданием и на основании проекта мониторинга.

9.8.4.3 Ширина полосы обследования рельефа дна от МНГС устанавливается проектом мониторинга.

9.8.4.4 Мониторинг основания МНГС проводится в течение всего периода эксплуатации сооружения. На начальном этапе эксплуатации мониторинг основания МНГС осуществляется с периодичностью один раз в год в течение первых 2 — 5 лет эксплуатации, в дальнейшем периодичность обследования мониторинга устанавливается с учетом интенсивности литодинамических процессов участка дна (приложение 23), но не реже чем один раз в три года.

9.8.4.5 Результаты инженерно-гидрографических работ по обследованию основания МНГС оформляют в виде технического отчета. Содержание и состав технического отчета устанавливается техническим проектом мониторинга основания МНГС.

9.8.5 Геодинамический мониторинг

9.8.5.1 Геодинамический мониторинг организуется для оперативного контроля геологической среды с целью наблюдений за опасными геологическими процессами, которые могут оказать влияние на безопасность МНГС.

9.8.5.2 Геодинамический мониторинг представляет собой систему непрерывного сбора, обработки и анализа информации о проявлениях опасных геологических процессов и явлений, оценки степени влияния этих процессов на МНГС. Задачами геодинамического мониторинга являются:

• контроль сейсмичности в районе месторождения;
• обнаружение концентрации очагов микроземлетрясений;
• обнаружение геофизических аномалий в среде;
• контроль микросейсмичности, связанной с трещинообразованием при внедрении жидкости в пористую среду;
• контроль разжижения грунтов в результате сейсмических воздействий.

9.8.5.3 При проведении геодинамического мониторинга выполняют непрерывный контроль состояния прилегающей геологической среды, осуществляемый следующими геофизическими методами в режиме реального времени — сейсмологическим методом и методом сейсмического просвечивания.

Сейсмологический метод заключается в выполнении непрерывных наблюдений за местными землетрясениями и микроземлетрясениями на территории деятельности, а метод сейсмического просвечивания — в контроле состояния верхнего осадочного чехла в районе расположения МНГС.

При необходимости могут применяться другие методы исследования, применение которых обосновывается техническим проектом.

9.8.5.4 Максимальный радиус представительной регистрации опасных геологических процессов и явлений системой геодинамического мониторинга сейсмологическим методом должен составлять не менее 200 км.

9.8.5.5 Структурно система геодинамического мониторинга состоит из сейсмостанций, аппаратуры регистрации и обработки данных и кабельных линий.

Сейсмостанции обеспечивают непрерывную регистрацию опасных геологических процессов и явлений в режиме реального времени. Устанавливаются на морском дне на расстоянии от МНГС, обеспечивающем существенное снижение шумов эндогенной природы. Количество сейсмостанций в системе должно быть не менее четырех, которые располагаются таким образом, чтобы обеспечивалась уверенная регистрация сейсмических событий с магнитудой M <= 2,0.

Аппаратура регистрации и обработки данных обеспечивает без потери запись данных о всех возникающих опасных геологических процессах и явлениях, объединяет их в единый цифровой поток и синхронизирует с текущим значением точного времени. Аппаратуру устанавливают на МНГС.

Кабельные линии обеспечивают передачу информации от сейсмостанций в аппаратуру регистрации и обработки данных.

9.8.5.6 Результаты геодинамического мониторинга представляются в виде:

• оперативного информирования;
• технического отчета.

Оперативное информирование заключается в первичной обработке данных в режиме реального времени с выработкой сигнала тревоги в случае, если при регистрации сейсмических событий превышены заданные пороговые величины параметров сейсмического режима геологической среды.

Результаты комплексной камеральной обработки данных измерений с оценкой текущего состояния геологической среды оформляют в виде технического отчета. Содержание и состав технического отчета устанавливается техническим проектом геодинамического мониторинга. Технический отчет о результатах комплексной камеральной обработки данных мониторинга представляется с периодичностью не реже одного раза в квартал.

9.8.6 Мониторинг уровня моря

Для контроля уровня моря выполняют измерения глубины воды в районе МНГС с помощью автоматизированных измерителей уровня моря. На основании данных непрерывных измерений в режиме реального времени вычисляют средний уровень моря и сравнивают с максимальным расчетным для оценки степени риска затопления или подтопления стационарных МНГС, опирающихся на дно, а также воздействия волнения и ледовых условий на сооружение.

9.9 Обследование подводных трубопроводов

9.9.1 Исходные документы для выполнения работ

9.9.1.1 Обследование подводного трубопровода заключается в выполнении комплекса инженерно-гидрографических и геофизических работ по створу трубопровода для определения планово-высотного положения трубопровода и деформаций морского дна для оценки устойчивости трубопровода.

9.9.1.2 Обследование подводного трубопровода выполняют в соответствии с техническим заданием и на основании программы обследования. Основные принципы программы обследования должны пересматриваться через каждые 5 — 10 лет на основании результатов предшествующих обследований.

9.9.1.3 Первичное обследование подводного трубопровода проводят в срок не позднее одного года с начала эксплуатации. Периодичность обследования подводного трубопровода устанавливается программой обследования или проектной документацией, проектом, но не реже чем один раз в восемь лет, и может быть изменена на основании:

• стабильности дна и протяженности морского трубопровода;
• интенсивности деформаций рельефа дна по створу трубопровода;
• технического состояния трубопровода, установленного на основании результатов предыдущих обследований и программы эксплуатации.

9.9.2 Инженерно-гидрографические работы по обследованию трубопровода

9.9.2.1 Задачами инженерно-гидрографических работ по обследованию подводного трубопровода являются:

• определение пространственного положения и конфигурации трубопровода;
• установление глубины залегания подводного трубопровода;
• выявление изменений рельефа дна, установление движения донных наносов и участков их аккумуляции;
• выявление участков размывов морского дна или занесения донными осадками, влияющими на работоспособность трубопровода;
• обнаружение участков провисов и определение их размеров (длина и величина);
• определение состояния искусственных опор, установленных для ограничения длины провисов;
• определение смещения подводного трубопровода;
• выявление участков выпучивания трубопровода вверх или чрезмерного изгиба в поперечном направлении;
• фиксация любых внешних воздействий по трассе (следов от постановки якорей, использования орудий рыболовства и т.д.);
• выявление посторонних предметов в непосредственной близости, которые могут повредить трубопровод;
• определение характера донных отложений;
• составление батиметрической карты трассы трубопровода с указанием следов воздействия ледовых образований, размывов и других изменений на трассе трубопровода.

9.9.2.2 Особое внимание при производстве инженерно-гидрографических работ уделяют участкам провисов подводного трубопровода, образовавшихся вследствие эрозии морского дна и имеющих необратимый характер.

9.9.2.3 Инженерно-гидрографические работы по обследованию подводного трубопровода включают следующие работы:

• площадное обследование;
• гидроакустическое обследование;
• профилирование;
• уровенные наблюдения.

Площадное обследование рельефа дна вдоль створа трубопровода выполняется с помощью многолучевого эхолота для определения пространственных координат трубопровода и рельефа дна. Одновременно с площадным обследованием дна выполняют гидролокационное обследование дна и подводных объектов с помощью гидролокатора бокового обзора, позволяющего получить данные условий залегания подводного трубопровода относительно морского дна: данные о размерах участков провиса и оголения трубопровода, размыва морского дна.

Профилирование выполняют для поиска и обнаружения подводного трубопровода, заглубленного в морское дно, с целью получения информации о глубине его залегания.

Наблюдения за уровнем моря производят для определения нуля глубин и приведения измеренных глубин к установленному нулю.

9.9.2.4 Обследование подводного трубопровода производится по линиям галсов, направленных параллельно оси трубопровода, и заключается в планомерной, без пропусков, съемке рельефа дна системой взаимно перекрывающихся полос съемки, обеспечивающих получение глубин с заданной точностью в любой обследуемой точке.

9.9.2.5 При обследовании подводного трубопровода выполняется, как правило, не менее трех продольных галсов — один центральный галс по створу трубопровода и два параллельных галса справа и слева от центрального. Количество продольных галсов определяется отношением заданной ширины полосы обследования рельефа дна по створу трубопровода к ожидаемой ширине обзора морского дна гидроакустическими средствами.

Параллельными галсами справа и слева от оси подводного трубопровода с помощью гидролокатора бокового обзора выявляются участки провисов трубопровода, оголения или заноса донными осадками с определением их размеров, а также выявляются и классифицируются посторонние предметы, расположенные в непосредственной близости от трубопровода. Определение размеров выявленных участков провисов, оголения или заноса трубопровода выполняется на мгновенный уровень моря без приведения измеренных глубин к нулю глубин и исправления их поправками, с разрешающей способностью +/- 1 — 2 см и абсолютной погрешностью определения планового положения участков трубопровода не более 1 м.

Центральный галс над осью подводного трубопровода выполняется для определения пространственного положения оси трубопровода, проложенного по поверхности дна моря. Для привязки точек промера верхней образующей трубопровода и поверхности дна моря применяются многолучевые эхолоты и система позиционирования, обеспечивающие погрешность определения планового и высотного положения не более 2 м и 0,1 м соответственно.

9.9.2.6 При обследовании подводного трубопровода, заглубленного в морское дно, выполняют профилирование с целью определения глубины залегания трубопровода. Галсы обследования располагаются перпендикулярно общему направлению трубопровода с междугалсовым расстоянием не более 500 м. На выявленных участках выпучивания трубопровода из траншеи производится сгущение галсов — выполняются дополнительные галсы сгущения для более подробного обследования участка.

Контроль глубины залегания трубопровода в морское дно выполняют с помощью профилографов или иных средств локации подземного положения трубопровода, обеспечивающих абсолютную погрешность по глубине залегания трубопровода относительно уровня морского дна не более 0,1 м. Глубина залегания трубопровода определяется по высотным отметкам верхней образующей трубопровода и морского дна.

9.9.2.7 С целью получения дополнительной информации или в случаях, когда невозможно обследовать подводный трубопровод с помощью гидроакустических средств, а также в случае необходимости классификации объектов, обнаруженных в ходе инженерно-гидрографических работ как сбой, выброс или помеха, выполняются подводно-технические работы по дообследованию.

9.9.2.8 На основании анализа материалов инженерно-гидрографических работ по обследованию подводного трубопровода определяют изменения его пространственного положения, выявляют участки размыва дна, провисов или оголения трубопровода и их размеры, участки аккумуляции наносов и мощность донных осадков, а также прогнозную оценку деформаций морского дна.

9.9.2.9 Результаты инженерно-гидрографических работ оформляют в виде технического отчета, оформленного по ГОСТ 21.301. Содержание отчета — по СП 11-114-2004. Графические материалы технического отчета оформляют по ГОСТ Р 21.1101.

9.9.2.10 На основании технического отчета составляют акт по инженерно-гидрографическому обследованию подводного трубопровода, который содержит следующие сведения:

• дату и место проведения инженерно-гидрографических работ;
• сведения об исполнителях и руководителе работ;
• основание для проведения работ по обследованию трубопровода;
• промерное судно;
• используемые гидроакустические средства и средства навигации, гидрографическое программное обеспечение для выполнения работ;
• сведения о погодных условиях в районе выполнения работ;
• цели обследования;
• методику инженерно-гидрографических работ по обследованию трубопровода;
• объем выполненных инженерно-гидрографических работ;
• результаты обследования (оценка технического состояния трубопровода).

10 Организация и проектирование маркшейдерских работ

10.1 Виды маркшейдерских работ

10.1.1 Работы по маркшейдерскому обеспечению в зависимости от их назначения, трудоемкости и характера их выполнения подразделяются на следующие виды:

• капитальные;
• основные;
• текущие.

10.1.2 К капитальным работам относятся крупные трудоемкие работы разового характера по созданию, развитию и реконструкции геодезических сетей специального назначения (сетей дифференциальных геодезических станций, исходной и деформационной сетей наблюдений за осадками и деформациями зданий и сооружений, системы наблюдений за сдвижениями земной поверхности) <1>, а также по разработке проектной документации наблюдений за осадками и деформациями зданий и сооружений, сдвижениями земной поверхности.

<1> Опорная геодезическая сеть наравне с другими геодезическими сетями используется при маркшейдерском обеспечении освоения месторождений УВС, т.к. опорная маркшейдерская сеть создается в горных выработках при открытой подземной разработке месторождений полезных ископаемых.

10.1.3 К основным работам относятся систематически повторяющиеся ответственные работы, выполняемые по определенной методике с высокой геометрической точностью: наблюдения за осадками и деформациями зданий и сооружений; наблюдения за сдвижениями земной поверхности и горных пород; мониторинг уникальных зданий и сооружений; геотехнический мониторинг зданий и сооружений на многолетнемерзлых породах и др.

10.1.4 Капитальные и основные работы выполняют на основании проектной документации, которой обосновываются и определяются инженерно-технические, технологические, конструктивные и иные проектные решения для строительства сетей различного назначения и производства работ с высокой геометрической точностью. Капитальные и основные работы характеризуются высокими требованиями к разработке методологии выполнения работ с учетом особенностей объекта и условий наблюдений.

Проектная документация на выполнение капитальных и основных работ разрабатывается в соответствии с разделом 11.

Выполнение капитальных и основных работ включает следующие этапы:

• разработку проектной документации;
• строительство геодезической сети и определение координат и высот пунктов сети;
• инструментальные наблюдения;
• камеральную обработку результатов измерений;
• оформление технических отчетов.

10.1.5 К текущим работам относятся постоянно повторяющиеся простые работы в процессе маркшейдерского обеспечения поиска, разведки, обустройства и разработки месторождений УВС: ведение горной графической документации; перенос проектных решений в натуру; разбивочные работы; съемочные работы и др. Текущие работы выполняют в соответствии с требованиями действующих нормативных технических актов по производству маркшейдерских, геодезических, гидрографических, топографических и картографических работ и настоящего стандарта. Для выполнения текущих маркшейдерских работ разработка проекта производства маркшейдерских работ не требуется.

10.2 Проектная документация на производство маркшейдерских работ

10.2.1 Проектная документация на производство маркшейдерских работ разрабатывается для выполнения капитальных и основных работ по объектам наблюдений. Проектная документация может состоять из следующих проектов производства маркшейдерских работ:

• технический проект ГДП;
• технический проект наблюдений за осадками и деформациями зданий и сооружений;
• технический проект геодезической сети специального назначения.

10.2.2 Проектная документация содержит научно-обоснованные, технически осуществимые и экономически целесообразные инженерные решения по организации и выполнению инструментальных наблюдений для обеспечения безопасного ведения работ, связанных с пользованием недрами, и эксплуатации объектов обустройства.

10.2.3 Разработка проектной документации осуществляется организациями, имеющими лицензию на производство маркшейдерских работ с правом осуществления проектирования маркшейдерских работ.

10.2.4 Проектная документация разрабатывается, как правило, на весь период разработки месторождения или срок эксплуатации объектов обустройства. В случае необходимости в проектную документацию вносят уточнения и изменения.

10.2.5 Проектную документацию оформляют по ГОСТ Р 21.1101, и она состоит из текстовой и графической частей. Текстовые приложения являются продолжением текстовой части технического отчета.

10.2.6 Проектная документация утверждается руководителем организации-недропользователя после согласования с главным маркшейдером вышестоящей организации, а при ее отсутствии — главным маркшейдером организации-недропользователя. Внешнее согласование оформляется письмом по электронной почте в ответ на сопроводительное письмо о направлении проектной документации на рассмотрение и согласование; внутреннее согласование оформляется грифом согласования, включающим слово «Согласовано», наименование должности согласовывающего лица, личную подпись, ее расшифровку (инициалы и фамилия) и дату.

Утверждение оформляют грифом утверждения, включающим слово «Утверждено», наименование должности утверждающего лица, личную подпись, ее расшифровку (инициалы и фамилия) и дату.

11 Наблюдения за сдвижениями земной поверхности

11.1 Подсистема мониторинга месторождений углеводородов

11.1.1 Подсистема мониторинга месторождений углеводородов является частью государственного мониторинга состояния недр, который осуществляется на федеральном, региональном, территориальном и локальном уровнях по [10].

11.1.2 Целью подсистемы мониторинга месторождений углеводородов является оценка текущего состояния разрабатываемых месторождений нефти и газа, прогнозирования изменений этого состояния, а также учета состояния участков недр по объектам недропользования, связанным с добычей углеводородов.

11.1.3 Месторождения УВС относятся к локальному уровню государственного мониторинга состояния недр, ведение которого осуществляют недропользователи, влияющие на состояние недр. Условия, объемы и виды локального уровня мониторинга определяются условиями, предусмотренными лицензией на пользование недрами.

11.1.4 Для контроля за сдвижениями и деформациями земной поверхности на месторождениях УВС организуются локальные ГДП (приложение 24), предназначенные для выявления активности участков земной поверхности и определения степени их опасности для объектов обустройства и разработки.

11.2 Условия создания геодинамических полигонов на месторождениях нефти и газа

11.2.1 Условиями для оценки горно-геологических условий, проектирования и строительства ГДП, выполнения периодических наблюдений за сдвижением земной поверхности на месторождениях УВС и ПХГ являются:

• требования условий пользования недрами, являющиеся неотъемлемой частью лицензии на пользование недрами, в которых определены условия, объемы и виды локального уровня мониторинга состояния недр;
• на этапе инженерно-геологических изысканий для подготовки проектной документации в пределах исследуемой территории установлена возможность возникновения и развития опасных геодинамических процессов и явлений;
• эксплуатация ПХГ;
• по данным радарной интерферометрии выявлены масштабные изменения общего рельефа местности, опасные смещения локальных структур для объектов обустройства.

11.2.2 При оценке опасности геодинамического процесса и явления для объектов обустройства необходимо исходить из возможных, связанных с ними, производственных аварий и чрезвычайных ситуаций, которые могут реализоваться в результате геодинамических процессов и явлений.

11.2.3 Не проводится оценка горно-геологических условий, проектирование и строительство ГДП для месторождений УВС при выполнении следующих условий:

• месторождение находится в завершающей стадии разработки;
• по величине начальных извлекаемых запасов нефти и газа месторождение относится к мелким или очень мелким месторождениям;
• по степени освоения месторождение является разведываемым.

11.2.4 Основанием для проектирования и строительства ГДП на месторождениях УВС является решение научно-технического совета недропользователя по разработанному ГГО. Для принятия решения научно-техническим советом о проектировании и строительстве ГДП должны быть определены возможные геодинамические риски в выделенных зонах и оценены связанные с ними возможные повреждения или разрушения объектов разработки и обустройства месторождений УВС. Оценка геодинамического риска заключается в идентификации опасных геологических процессов и явлений на территории деятельности, способных нарушить безопасную эксплуатацию объектов обустройства и разработки, в описании форм и характера геодинамических опасностей, анализе потенциальной возможности их проявления и количественной оценке последствий и ущерба от возможных аварий для объектов обустройства и разработки, пересекающих или расположенных в геодинамически опасных зонах.

11.2.5 На основании установления условий создания ГДП на месторождениях УВС, которые не были известны, в целях обеспечения безопасного ведения работ, связанных с пользованием недрами, и рационального пользования недрами рекомендуется пересмотреть принятые проектные решения по созданию ГДП.

11.3 Общие технические требования к проектной документации

11.3.1 Проектная документация наблюдений за сдвижением земной поверхности может состоять из следующих документов:

• ГГО;
• технического проекта ГДП.

11.3.2 ГГО является основным документом для принятия решения на научно-техническом совете недропользователя о необходимости организации или отсутствии необходимости организации системы наблюдений за проявлением и развитием опасных геологических процессов на месторождении УВС. Технический проект ГДП разрабатывается только после оценки горно-геологических условий и принятия решения научно-техническим советом недропользователя об организации наблюдений за опасными геологическими процессами и явлениями.

11.4 Горно-геологическое обоснование

11.4.1 Требования к оценке горно-геологических условий

11.4.1.1 ГГО разрабатывается с целью изучения природных и техногенных условий месторождения УВС, оценки и прогноза их влияния на объекты поверхности и возможные деформационные процессы массива горных пород и земной поверхности для обоснования проектных решений по созданию ГДП.

11.4.1.2 Работы по изучению, анализу и оценке природных и техногенных условий подрабатываемых территорий проводят методом камерального анализа содержания собранных материалов и документов (без проведения полевых работ) и экспериментальных исследований в следующей последовательности (рисунок 8):

• оценка природных и техногенных условий;
• геодинамическое районирование территории месторождения;
• математическое моделирование деформирования коллектора;
• прогнозные оценки (прогноз) степени геодинамической опасности.

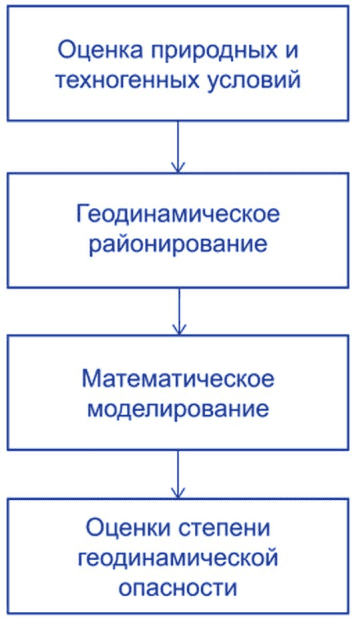

Рисунок 8 — Последовательность работ по оценке горно-геологических условий

По результатам оценки природных и техногенных условий устанавливаются качественные и количественные факторы, имеющие существенное влияние на организацию и создание системы наблюдений в целом или в определенный период; оценивается влияние геологического строения на характер деформационных процессов, выделяются структурно-тектонические элементы на площади месторождения; выделяются участки текущей и перспективной повышенной техногенной нагрузки на недра и зоны возможного проявления ожидаемых оседаний земной поверхности; устанавливаются объекты обустройства, расположенные в зонах возможных проявлений оседаний земной поверхности.

По результатам геодинамического районирования территории и математического моделирования месторождения УВС:

• выделяются потенциально опасные участки;
• определяются виды опасных геодинамических процессов для сооружений (приложение 25) и дается оценка их геодинамической активности;
• определяются прогнозные величины сдвижений земной поверхности;
• устанавливаются объекты обустройства месторождения, расположенные в пределах зон возможных сдвижений земной поверхности;
• определяются величины допустимых горизонтальных деформаций оснований и сооружений, расположенных в зонах возможных проявлений опасных геодинамических процессов.

По результатам математического моделирования определяются прогнозные величины оседания земной поверхности и сжимаемости коллектора, скорости этих сдвижений; определяются величины допустимых деформаций оснований сооружений при оседании земной поверхности.

В результате сравнительного анализа прогнозных (расчетных) величин сдвижений горных пород и земной поверхности с величинами допустимых деформаций оснований сооружений устанавливается степень опасности сдвижений земной поверхности для объектов обустройства.

11.4.2 Оценка природных и техногенных условий

11.4.2.1 При сборе и анализе физико-географических условий подлежат рассмотрению:

• картографические и описательные материалы местности, справочные и специальные руководства и пособия;
• сведения о наличии пунктов государственных геодезической и нивелирной сетей и сетях сгущения (данные о высокоточных геодезических сетях в районе месторождения; сведения о ближайших пунктах IGS сети, ФАГС, ВГС и СГС-1; сведения о ближайших спутниковых геодезических сетях геодинамического назначения);
• сведения о географическом и административном положении рассматриваемого участка недр, характеристика в системе пространственных связей — населенные пункты и промышленные объекты, крупные объекты дорожной сети (автомобильная и железнодорожная сеть), авиасообщение, водный транспорт, инженерные коммуникации, такие как линии электропередачи, трубопроводы и т.д.;
• сведения о рельефе: форма, тип и расчлененность рельефа, подтопление, заболачивание, просадки; разломы на поверхности, аномалии рельефа на исследуемом участке, в том числе линейные формы рельефа;
• описание строения гидрографической сети исследуемого района: густота, заозерность, заболоченность территории;
• данные уровенных наблюдений по ближайшим уровенным постам на прибрежных участках шельфа по всем эпохам наблюдений;
• сведения о гидрометеорологических условиях территории: температура наружного воздуха; длительность безморозного периода; сроки схода снежного покрова; твердые и жидкие осадки; количество осадков; относительная влажность воздуха; повторяемость скоростей и направлений ветра; испарение, а также неблагоприятные для наблюдений погодные условия: туманы, метели, грозы и т.д;
• сведения о наличии территорий с ограничениями на ведение хозяйственной деятельности (природоохранные, водоохранные территории, территории родовых угодий, охраняемые памятники культуры).

При изучении и анализе физико-географических условий устанавливаются качественные и количественные факторы, имеющие существенное влияние на организацию и создание системы наблюдений в целом или в определенный период. По результатам анализа собранных материалов на топографической основе составляют обзорную схему района работ с указанием: административных границ областей и районов; промышленных объектов обустройства месторождений; дорожной сети; инженерных коммуникаций; территорий, на которых ведение работ связано с ограничениями.

11.4.2.2 При необходимости дополнительно подлежит рассмотрению и анализу следующая информация о почвенно-растительном слое исследуемого района:

• почвенные разновидности покрова; преобладающие типы почв;
• почвообразующие породы;
• районы без растительного покрова;
• линейная смена растительных сообществ;
• полосы угнетенной растительности.

По результатам анализа почвенных разновидностей выделяют признаки проявления разломов и составляют карту почвенного покрова.

11.4.2.3 При сборе и анализе горнотехнической характеристики месторождения и состояния его разработки подлежат рассмотрению:

• данные по параметрам разработки месторождения, влияющие на характер развития геодинамических и геомеханических процессов;
• сведения о технологии разработки месторождения, о применяемой системе заводнения, об используемой технологии интенсификации притоков, обводненности пластов, дебитов жидкости, нефти и газа;
• основные параметры изменений пластового давления по продуктивным объектам, в том числе сведения о наличии аномально-высокого пластового давления, данные гидродинамического прослушивания недр, схемы накопленной добычи по площади месторождения, объемы закачки агентов в системе ППД;
• общая характеристика мощности и литологии покровных отложений;
• геологическая информация о сложности строения тел полезных ископаемых, их мощность и выдержанность;
• физико-механические свойства горных пород;
• фонд скважин с выделением разведочных, поисковых и эксплуатационных скважин на текущий момент;
• геологическая карта месторождения со схемой структурных элементов;
• характеристика застройки территории месторождения;
• характеристика проектируемых и существующих сооружений;
• характер и причины деформаций имеющихся зданий и сооружений; особенности деформации сооружений, обусловленных неравномерным оседанием земной поверхности с выявлением периодов активизации и стабилизации;
• сведения о величинах и интенсивности оседания земной поверхности на отдельных участках изучаемой территории;
• сведения о наличии газовых грифонов, состоянии приповерхностных водоносных горизонтов по данным гидрогеологического мониторинга;
• сведения о порывах на трубопроводном транспорте, нарушениях герметичности буровых колонн, ликвидации скважин по геологическим причинам.

По результатам анализа собранных данных дается краткая характеристика схемы разработки месторождения, выделяются участки текущей и перспективной повышенной техногенной нагрузки на недра, а при наличии тенденции по падению пластового давления — зоны возможного проявления ожидаемых оседаний земной поверхности, установленных по данным предрасчета сжимаемости и уплотнения коллектора. На топографической основе составляют обзорную карту месторождения с нанесением объектов капитального строительства; фонда скважин с указанием их категорий; скважин, ликвидированных по геологическим причинам; места прорывов на трубопроводном транспорте, нарушений герметичности буровых колонн.

11.4.2.4 При сборе и анализе инженерно-геологических условий подлежат рассмотрению:

• геологическое строение участка недр и характер слагающих его пород;
• гидрогеологические условия;
• грунтовые воды;
• мерзлотные условия (для месторождений, расположенных в зоне развития многолетнемерзлых пород);
• современные геологические процессы.

11.4.2.5 При сборе и анализе геологических условий строения участка недр и характера слагающих его пород подлежат рассмотрению:

• геологическое и тектоническое строение месторождения (приложение 26);
• геологический разрез в масштабе структурной карты;
• геологическая карта месторождения со структурными элементами по данным бурения, геологического дешифрирования аэро- и космических снимков, сейсмической, магнитной и гравиметрической съемок;
• состояние изученности месторождения геофизическими методами, поисково-разведочным и эксплуатационным бурением;
• тектоническая карта участка недр;
• выписки из технических отчетов предприятий ГУГК СССР, Роскартографии и Росреестра по линиям нивелирования I и II классов, проходящим по территории исследуемого участка или ближайших к нему, в том числе по линиям повторного нивелирования, пересекающим тектонические зоны в радиусе до 30 км;
• фрагменты карты современных вертикальных движений земной коры (поверхности), составленные ГУГК СССР (1971 — 1989 гг.) на Европейскую часть страны и отдельные регионы территории СССР;
• классификация основных структурно-тектонических элементов в пределах площади рассматриваемого месторождения;
• данные сейсморазведочных работ;
• данные радарной интерферометрии;
• данные по литолого-стратиграфическому разрезу вскрытых отложений, трещиноватости пород, условиям залегания;
• условия залегания;
• мощность разделяющих водоупоров и слабопроницаемых отложений, наличие или отсутствие «окон» в перекрывающих или подстилающих отложениях;
• сведения о нефтегазоносности, включая этаж нефтегазоносности, продуктивные пласты, общее число залежей углеводородов, сведения о продуктивных залежах, их типе, фазовом состоянии флюидов, особенностях их строения.

По результатам анализа собранных данных дается краткая характеристика геологических условий месторождения, включая тектонические условия месторождения, и составляется обзорная схема района работ с выделением структурно-тектонических элементов на площади месторождения.

11.4.2.6 При сборе и анализе физико-механических свойств слагающих пород подлежат рассмотрению:

• сведения о характеристике покрышек и вмещающих пород;
• сведения о физико-механических свойствах вмещающих пород.

По результатам анализа фактических данных формулируются выводы по состоянию изученности геологического строения месторождения, влияния геологического строения на характер деформационных процессов.

11.4.2.7 При необходимости дополнительно подлежит сбору и рассмотрению следующая информация о гидрогеологических условиях исследуемого района:

• характеристика подземных водоносных горизонтов и комплексов, включая глубину залегания, напорность, водообильность, параметры условного контура питания водоносных горизонтов месторождения, в том числе подземных вод криолитозоны;
• данные по химическому составу подземных вод отдельных горизонтов;
• структура водоносных комплексов, характер их взаимосвязи; характер и размещение источников питания водоносных комплексов, включая возможные изменения связей между водоносными горизонтами;
• результаты мониторинга подземных вод, включая изменения гидродинамического (уровенного) режима;
• глубина залегания, температура и химический состав грунтовых вод;
• характер взаимосвязи грунтовых вод с поверхностными водами;
• сезонный режим грунтовых вод.

По результатам анализа собранных данных дается характеристика гидрогеологических условий участка недр: возможность и влияние изменения гидродинамического (уровенного) режима на напряженное состояние массива грунта и деформационные процессы, на фундаменты сооружений.

11.4.2.8 При необходимости дополнительно подлежит сбору и анализу следующая информация о грунтовых водах исследуемого района:

• глубина залегания, температура и химический состав, скорость движения грунтовых вод;
• водопроницаемость и коэффициент фильтрации грунтов;
• коэффициенты водоотдачи;
• коэффициент перетекания и вертикального водообмена;
• свойства грунтовых вод;
• уровни колебания грунтовых вод относительно дневной поверхности;
• гидростатический напор, скорость движения и продолжительность действия напора;
• степень и продолжительность обводненности;
• площадь водосбора;
• расход воды в водотоке;
• агрессивность воды по отношению к материалу конструкции и гидроизоляции фундамента;
• данные о глубинах заложения фундаментов, типах фундаментов и высоте сооружений;
• характер взаимосвязи грунтовых вод с поверхностными водами;
• сезонный режим грунтовых вод.

По результатам анализа собранных данных дается характеристика влияния повышения или понижения уровня подземных вод на фундаменты сооружений; возможность подтопления объектов; прогноз изменения гидрологических условий; возможность просадки грунтов под объектами в случае замачивания толщи водой. По результатам анализа собранных материалов составляют схему залегания и движения грунтовых вод под сооружениями на площади месторождения.

11.4.2.9 При необходимости дополнительно подлежит сбору и анализу следующая информация о геокриологических условиях для месторождений, расположенных в зоне развития многолетнемерзлых пород:

• характер, глубина сезонного протаивания, наличие над-, внутри- и подмерзлотных вод;
• литологические и климатические факторы развития ММП;
• основные геокриологические условия: мощность, типы и современное состояние ММП, геокриологические процессы и явления;
• районирование территории по климатическим и геокриологическим особенностям, влияющим на выбор типов и проектирование пунктов системы наблюдений;
• сведения о наличии опасных геокриологических процессов: морозобойное растрескивание, морозное пучение, термоабразия, термоэрозия, термокарст;
• мерзлотные карты.

По результатам анализа собранных данных производится прогнозная оценка возможного влияния изменения геокриологических условий на устойчивость оснований сооружений. На топографической карте составляют обзорную схему развития потенциально опасных негативных криогенных процессов с выделением аномальных линейных структур, характеризующихся линейным размещением наледей, размещением бугров пучения, термоабразии, термоэрозии, термокарстов на площади месторождения.

11.4.2.10 При сборе и анализе современных геологических процессов подлежат рассмотрению:

• тектонические условия;
• сейсмические условия;
• современные экзогенные процессы.

11.4.2.11 При сборе и анализе современных экзогенных процессов подлежат рассмотрению:

• мелкомасштабные, среднемасштабные и крупномасштабные топографические карты участка местности;
• архивные аэро- и космические снимки;
• климато-ландшафтные условия;
• проявления карстовых и суффозионных процессов на земной поверхности — воронки, впадины, провалы и оседания земной поверхности; очаги поглощения поверхностных вод;
• тектонические и сейсмические условия;
• взаимосвязи техногенных и современных геологических процессов.

По результатам анализа собранных данных оценивается степень опасности техногенного воздействия карстовых и суффозионных процессов на сооружения; категория устойчивости территорий относительно интенсивности образования карстовых провалов и их расчетные диаметры. На топографической основе составляют ландшафтную карту с нанесением закарстованности территории и опасности карстовых процессов, с отображением воронок, впадин, провалов и оседаний земной поверхности; очагов поглощения поверхностных вод; зон техногенного воздействия на природную среду (нарушения растительного, почвенного и снежного покровов, поверхностного стока, срезка микрорельефа).

11.4.2.12 При сборе и анализе сейсмических условий подлежат рассмотрению:

• сведения о сейсмической активности рассматриваемого региона;
• сведения о количественной оценке сейсмичности площадки месторождения с учетом горно-геологических, грунтовых и гидрогеологических условий;
• сведения об оценке повторяемости сейсмических событий и параметрах зон очагов землетрясений;
• сейсмические свойства грунтов;
• положение уровня грунтовых вод;
• категории сейсмической опасности зданий и сооружений;
• карты сейсмического районирования территории России.

На топографической основе составляют карту сейсмического микрорайонирования с выделением зон различной сейсмичности и участков, неблагоприятных в сейсмическом отношении.

11.4.2.13 При сборе и анализе тектонических условий подлежат рассмотрению:

• схемы разрывных тектонических нарушений; протяженности активных разломов и размеров других активных тектонических структур;
• расположение вблизи рассматриваемого участка местности активных разломов и их взаимосвязь с более крупными активными разломами;
• мелкомасштабные, среднемасштабные и крупномасштабные топографические карты участка местности;
• выписки из технических отчетов предприятий ГУГК СССР, Роскартографии и Росреестра по линиям нивелирования I и II классов, проходящим по территории исследуемого участка или ближайшим к нему, в том числе по линиям повторного нивелирования, пересекающим тектонические зоны в радиусе до 30 км;
• фрагменты карты современных вертикальных движений земной коры (поверхности), составленные ГУГК СССР;
• рельеф местности; геоморфологические данные по формам макро- и микрорельефа местности;
• данные деформационного анализа и пространственной ориентировки эллипсоидов напряжений;
• сведения о предельно возможных разрывных неотектонических смещениях;
• архивные аэро- и космические снимки и данные дистанционного зондирования Земли;
• сведения об амплитуде, скорости и градиентах неотектонических и современных дифференцированных движений земной коры;
• сведения о прорывах на трубопроводном транспорте, образовании трещин в стенах и фундаментах зданий и сооружений, нарушениях герметичности буровых колонн, ликвидации скважин по геологическим причинам;
• сведения о физико-механических свойствах горных пород.

По результатам анализа собранных данных выполняется установление потенциальной опасности планетарных, региональных, местных и локальных структур, их взаимосвязь и подчиненность; установление характеристик геодинамически активных зон (протяженность и ширина, разница амплитуд вертикальных движений сопрягающихся блоков, связь с кристаллическим фундаментом и осадочным чехлом); геодинамическое районирование. На топографической основе составляется карта геодинамического районирования.

11.4.3 Геодинамическое районирование

11.4.3.1 Целью геодинамического районирования является проведение системного анализа строения недр по широкому спектру разноплановых показателей для изучения геодинамической ситуации, выделения блоковой структуры месторождения и тектонически напряженных зон, оценки напряженно-деформационного состояния горного массива с целью обеспечения безопасного ведения работ, связанных с пользованием недрами, предупреждения и устранения их вредного влияния на население, окружающую среду и сооружения, а также охрана недр.

11.4.3.2 Задачами геодинамического районирования являются:

• выявление блоковой структуры горного массива, ДНЗ;
• оценка степени напряженности горного массива как в его естественном состоянии, так и с учетом влияния горных работ;
• картирование геодинамически активных зон (линеаментов) (приложение 27).

11.4.3.3 Геодинамическое районирование состоит из следующих этапов:

• выделения блоковой структуры горного массива;
• оценки напряженно-деформационного состояния горного массива;
• установления местоположения потенциально опасных участков.

11.4.3.4 По результатам геодинамического районирования:

• на топографической карте выделяют блоковую структуру территории месторождения и ДНЗ и определяют их кинематику;
• оценивают напряженно-деформационное состояние горного массива разрабатываемого месторождения;
• уточняют размеры межблоковых зон вышележащего массива горных пород и коллектора; склонность горных пород к хрупкому разрушению;
• прогнозируют границы возможного проявления опасных геомеханических и геодинамических процессов;
• выполняют классификацию участков земной поверхности месторождения по степени геодинамической опасности;
• прогнозируют геодинамическое состояние блокового массива и характер проявления геодинамической опасности при освоении недр и земной поверхности на участках с различной степенью геодинамической опасности;
• выявляют основные закономерности проявления геодинамической опасности.

11.4.4 Математическое моделирование деформирования коллектора

11.4.4.1 Основные этапы математического моделирования деформирования коллектора:

• построение математической модели;
• моделирование задач;
• интерпретация данных, полученных из математической модели;
• проверка адекватности модели.

11.4.4.2 На основе математического моделирования выполняют расчет напряженно-деформированного состояния массива горных пород нефтегазового месторождения и определяют прогнозные величины сдвижений земной поверхности и сжимаемости коллектора, скорости этих сдвижений. Расчетные прогнозные величины сдвижений земной поверхности являются исходными данными для оценки степени опасности сдвижений земной поверхности для объектов обустройства и разработки.

11.4.5 Оценка степени геодинамической опасности

11.4.5.1 Оценку степени геодинамической опасности для сооружений, расположенных в геодинамически активных зонах, выполняют путем сравнения прогнозных значений сдвижений земной поверхности и горных пород со значениями допустимых деформаций сооружений, их оснований и земной поверхности (рисунок 9).

Рисунок 9 — Оценка степени геодинамической опасности

11.4.5.2 Критериальным значениям оценки степени геодинамической опасности для объектов обустройства являются следующие предельные и допустимые деформации:

• предельные и допустимые горизонтальные и вертикальные деформации оснований сооружений (приложения 28, 29 - 31);
• крен грунтового основания;
• радиус кривизны мульды сдвижения;
• относительная горизонтальная деформация земной поверхности;
• просадка земной поверхности;
• сейсмичность горного массива.

Величины критериев допустимых деформаций сооружений и их оснований, земной поверхности устанавливаются нормами проектирования, правилами технической эксплуатации, нормативно-технической документацией и проектной документацией на строительство и эксплуатацию сооружений.

11.4.5.3 По результатам оценки геодинамической опасности делают заключение о наличии или отсутствии опасных геологических процессов и их влиянии на безопасную эксплуатацию объектов обустройства и разработки месторождений УВС.

11.4.6 Правила оформления ГГО

ГГО оформляют в виде технического отчета по ГОСТ Р 21.101. Технический отчет состоит из текстовой и графической частей. Текстовые приложения являются продолжением текстовой части технического отчета.

В текстовую часть ГГО включают следующие разделы:

а) реферат:

• сведения об объеме ГГО, количестве иллюстраций, таблиц, приложений, количестве использованных источников,
• объект исследования,
• цель работ;

б) определения;

в) обозначения и сокращения;

г) введение:

• актуальность данных работ,
• предмет исследования,
• цель и задачи ГГО,
• методы и технология производства работ,
• практическая значимость работ,
• краткое описание структуры ГГО;

д) основная часть:

• характеристика физико-географических, горнотехнических, инженерно-геологических, геологических условий участка недр и оценка их влияния на напряженно-деформированное состояние массива грунта и деформационные процессы,
• геодинамическое районирование территории участка недр по степени геодинамической опасности, выделение активных разломов, динамически напряженных зон; характеристика строения разрывных тектонических нарушений и определение ориентировки и величины относительного смещения тектонических блоков; прогнозирование участков проявления геодинамической опасности и ожидаемой величины сдвижений,
• математическое моделирование поведения горного массива при разработке месторождения,
• прогнозная оценка напряженно-деформационного состояния недр (в том числе количественная оценка горизонтальной и вертикальной составляющих векторов движения, величин, характеризующих деформации массива горных пород и земной поверхности, скорости изменения этих величин); выделение напряженно-деформированных структурных блоков и геодинамических зон,
• анализ и прогнозная оценка степени геомеханической и геодинамической опасности для объектов обустройства месторождений;

е) заключение:

• краткие выводы о наличии или отсутствии опасных геологических процессов и их влиянии на безопасную эксплуатацию объектов обустройства и разработки месторождений УВС,
• оценка полноты выполнения поставленных задач;

ж) список использованных источников;

и) приложения.

В состав основных приложений текстовой части отчета включают:

• копию технического задания на выполнение работ;
• таблицы допустимых деформаций сооружений;
• результаты исследований физико-механических свойств коллекторов;
• таблицы геолого-геофизических характеристик пластов и залежей;
• текущие параметры разработки месторождения.

В графическую часть технического отчета включают:

• обзорную схему района работ с указанием административных границ, промышленных объектов, дорожной сети и инженерных коммуникаций;
• карту структурно-тектонических элементов со схемой геодинамического районирования;
• схему развития потенциально опасных криогенных процессов;
• ландшафтную карту района работ с выделением участков опасных современных геологических процессов;
• карту сейсмического микрорайонирования для сейсмоопасных регионов;
• литолого-стратиграфический разрез участка недр;
• геологическую карту месторождения.

11.5 Технический проект геодинамического полигона

11.5.1 На основании данных ГГО с учетом освоенности и обустроенности территории месторождения разрабатывают технический проект ГДП, в котором обосновывают технически осуществимые и экономически целесообразные инженерные решения по организации и выполнению геодезических наблюдений за сдвижением земной поверхности на ГДП. Техническим проектом ГДП устанавливаются точность и периодичность наблюдений, структурное построение ГДП, объекты наблюдений, схема и методика наблюдений, конструкции центров пунктов сетей и др.

11.5.2 Технический проект ГДП отвечает следующим требованиям:

• учет особенностей участка недр при проектировании структуры и расположении пунктов ГДП;
• методы и точность наблюдений обеспечивают получение достоверных результатов и согласованы с точностью установленных значений;
• экономическая целесообразность применения методов наблюдений;
• минимальные затраты на строительство измерительной сети ГДП;
• практическая возможность реализации методов наблюдений;
• применение методов наблюдений, которые оправдали себя на практике;
• оптимальное расположение пунктов ГДП;
• все проводимые наблюдения увязаны между собой во времени;
• периодичность наблюдений определяется интенсивностью (скоростью) и длительностью протекания процессов сдвижений земной поверхности;
• возможность совершенствования структуры ГДП.

11.5.3 Технический проект ГДП состоит из текстовой и графической частей.

В текстовую часть технического проекта включаются следующие разделы:

а) введение:

• обоснование причин разработки технического проекта ГДП,
• цель и задачи работ,
• краткое описание структуры проекта;

б) определения;

в) обозначения и сокращения;

г) основная часть:

• характеристики объектов обустройства, расположенные в границах возможных сдвижений земной поверхности; контролируемые геометрические параметры и величины их допустимых деформаций,
• точность определения сдвижений земной поверхности,
• периодичность (цикличность) проведения работ по наблюдению за сдвижениями земной поверхности и оснований объектов обустройства,
• структура наблюдательной сети ГДП; обоснование схем размещения базового пункта, пунктов каркасной и деформационной сетей, а также число и направление профильных линий, их длины, интервалы между реперами, число реперов; количество пунктов каркасной сети; количество проектируемых пунктов по уровням наблюдательной сети,
• описание мест и особенностей закладки пунктов наблюдательной сети каждого уровня, обоснование выбора типа знаков или их конструкции,
• обоснование выбора IGN-пунктов в качестве исходной геодезической основы,
• определение схемы наблюдений по каждому уровню наблюдательной сети ГДП,
• выбор и обоснование методики измерений в соответствии с требуемой точностью наблюдений,
• организация плановой и высотной привязки пунктов ГДП к исходной геодезической сети,
• оценка ошибок измерений и априорная оценка точности схем измерений,
• способы контроля стабильности базового пункта,
• рекомендуемые инструменты и оборудование для выполнения наблюдений, их исследования и поверки,
• методика контроля стабильности базового пункта,
• критерии оценки качества выполненных наблюдений,
• обоснование стадийности закладки пунктов ГДП (при необходимости);

д) камеральная обработка результатов наблюдений:

• порядок камеральной обработки результатов наблюдений,
• методы анализа результатов измерений и критерии оценки точности (качества) полученных результатов,
• рекомендации по математической обработке повторных наблюдений и интерпретации результатов наблюдений,
• оценка опасности выявленных сдвижений земной поверхности для безопасной эксплуатации объектов обустройства; организация управляющих решений,
• вид, структура и состав отчетной документации, порядок и сроки ее представления;

е) вопросы безопасности жизнедеятельности при выполнении повторных наблюдений;

ж) организация работ на объекте: календарный график, состав исполнителей, перечень приборов и оборудования;

и) объемы и сметная стоимость работ, сроки выполнения работ;

к) список использованной литературы.

В состав основных приложений текстовой части отчета включают:

• копию технического задания на производство работ;
• копию лицензии на производство маркшейдерских работ;
• таблицы допустимых деформаций объектов обустройства;
• таблицы прогнозных величин сдвижений и осадок земной поверхности, горных пород и грунтового основания;
• технические характеристики рекомендуемых инструментов и оборудования для выполнения наблюдений;
• расчет численности и состава исполнителей.

В графическую часть технического проекта ГДП включают:

• схемы расположения пунктов ГДП с учетом выявленных опасных геологических процессов и размещения объектов обустройства;
• схему наблюдений по каждому уровню на ГДП;
• конструктивные чертежи центров геодезических пунктов ГДП.

11.6 Структурное построение геодинамического полигона

11.6.1 Технические требования к ГДП

11.6.1.1 Наблюдения за сдвижением земной поверхности на месторождениях УВС являются составной частью государственной системы мониторинга недр и выполняются с целью обеспечения безопасного ведения работ, связанных с пользованием недрами. Маркшейдерские наблюдения на ГДП выполняются для выявления активности участков земной поверхности вблизи объектов обустройства и определения их степени опасности для объектов.

11.6.1.2 Основными задачами ГДП являются:

• определения абсолютных и относительных величин сдвижений земной поверхности;
• выявление участков земной поверхности, где наиболее активно наблюдаются изменения контролируемых параметров;
• оценка состояния земной поверхности и участка недр;
• оценка степени опасности выявленных сдвижений земной поверхности для безопасной эксплуатации объектов обустройства;
• установление причин возникновения сдвижений земной поверхности и определение закономерностей процесса сдвижения горных пород и земной поверхности и зависимости от основных влияющих факторов;
• прогнозирование проявлений опасных геологических явлений и процессов.

11.6.1.3 Структурное построение ГДП разрабатывается оптимальным по составу и конфигурации с учетом природных и техногенных опасностей, выделенных при оценке горно-геологических условий.

11.6.2 Структура ГДП

11.6.2.1 Рекомендуемая структура ГДП для наблюдений за сдвижением земной поверхности объединяет в единое целое геодезические построения трех уровней, пространственно рассредоточенных на разрабатываемом участке недр:

• базовый пункт (первый уровень);
• каркасная геодезическая сеть (второй уровень);
• деформационная сеть (сеть наземных измерений) (третий уровень).

Пункты указанных построений совмещаются или имеют между собой надежные геодезические связи (рисунок 10).

	- базовый пункт;
	- пункт каркасной сети;
	- фундаментальный репер;
	- базовая линия;
	- нивелирная линия;
	- динамически напряженная зона

Рисунок 10 — Структура ГДП

11.6.2.2 Общим требованием, предъявляемым к базовому пункту и пунктам каркасной сети, является их устойчивость к воздействиям внешних экзогенных факторов природного и техногенного происхождения. Неустойчивость по высоте \delta\text{Н} и в плане \delta X , \delta Y базового пункта и пунктов каркасной сети регламентируется неравенством

(\delta H,\delta X,\delta Y) \leq 0,18(\Delta H_{\text{изм}},\Delta X_{\text{изм}},\Delta Y_{\text{изм}}), (8)

где (\Delta H_{\text{изм}},\Delta X_{\text{изм}},\Delta Y_{\text{изм}}) — минимальные расчетные (прогнозируемые) значения контролируемых параметров деформации геодинамических, геомеханических и геокриологических процессов и инженерных сооружений.

Условия, необходимые для реализации данного требования:

• размещение базового пункта и пунктов каркасной сети внутри геологического блока;
• расположение на удалении от тектонических разломов, зон пересечения разнонаправленных платформенных блоков.

11.6.2.3 Существующие и проектируемые дифференциальные геодезические станции могут быть использованы в качестве базового пункта или пунктов каркасной сети.

11.6.3 Базовый пункт

11.6.3.1 Базовый пункт занимает высший уровень в структуре ГДП и является началом отсчета координат и высот и предназначен:

• для установления и распространения системы геоцентрических координат на территории месторождения;
• создания геодезической основы для наблюдений за сдвижениями земной поверхности, осадками и деформациями зданий и сооружений;
• уточнения параметров горизонтальных и вертикальных сдвижений земной поверхности в пределах разрабатываемого участка недр;
• фиксации смещений планетарных геологических (тектонических) структур.

Базовый пункт является исходной геодезической основой для построения каркасной сети ГДП.

11.6.3.2 Исходной геодезической основой для базового пункта являются пункты ФАГС Российской Федерации и станции международной геодинамической сети IGN. Привязка базового пункта к пунктам ФАГС (в геоцентрической системе координат ГСК-2011) и/или пунктам отсчетной сети ITRF (в геоцентрической системе координат ITRS) осуществляется посредством организации длительных (не менее 2 суток) сеансов спутниковых наблюдений. Координаты базового пункта определяются относительно не менее трех близлежащих пунктов ФАГС и/или IGN-пунктов в геоцентрической системе координат со СКО не более 20 — 30 мм. Переход между государственной системой координат и указанной международной системой координат осуществляется по установленным параметрам перехода.

11.6.3.3 Оптимальным вариантом является состав базового пункта из трех взаимосвязанных центров, которые входят в состав ККР, который предназначен для решения следующих задач:

• контроля устойчивости исходной высотной основы;
• установления связи между деформациями горных массивов, земной поверхности и деформациями оснований инженерных объектов.

ККР закрепляется на местности группой из трех центров, включающих основной, контрольный и рабочий центры. Центры располагаются на вершинах треугольника, как правило, на равных расстояниях друг от друга. Центры ККР закрепляются:

• основной центр — фундаментальным репером, оборудованным устройством принудительного центрирования с допустимой погрешностью центрирования 0,2 мм;
• рабочий центр — фундаментальным репером или глубинным (вековым) репером, оборудованным на устье законсервированной (ликвидированной) скважины;
• контрольный центр — фундаментальным репером или глубинным (вековым) репером, оборудованным на устье законсервированной (ликвидированной) скважины.

11.6.3.4 Местоположение центров ККР устанавливается исходя из результатов геодинамического районирования территории месторождения с учетом расположения внутри стабильных геологических блоков, на удалении от ДНЗ и узлов их пересечения.

11.6.4 Каркасная сеть

11.6.4.1 Каркасная сеть ГДП представляет собой однородное по точности пространственное геодезическое построение, опирающееся на базовый пункт и состоящее из системы геодезических пунктов, расположенных на территории месторождения с учетом геодинамического районирования. Каждый пункт каркасной сети связывается измерениями с базовым пунктом и другими пунктами сети. Пункты каркасной сети создаются на расстоянии один от другого, не превышающем 40 — 50 км.

11.6.4.2 Каркасная геодезическая сеть предназначена:

• для распространения на территории месторождения геоцентрической системы координат;
• выявления и фиксации площадного распределения горизонтальных и вертикальных сдвижений земной поверхности в пределах локальных геодезических построений и изучения закономерностей их изменений;
• установления смещений региональных геологических (тектонических) структур;
• установления местоположения тектонически активных локальных участков земной поверхности для организации на них наблюдений в виде создания деформационной сети;
• развития опорной геодезической сети;
• развития деформационной сети (сети наземных измерений).

11.6.4.3 Каркасная сеть создается относительными методами космической геодезии, обеспечивающими определение взаимного положения ее смежных пунктов с СКО 3 мм + 1·10-7D по каждой из плановых координат и 5 мм + 2·10-7D по геодезической высоте, где D — расстояние между пунктами.

11.6.4.4 Каркасная сеть создается в виде сетей нерегулярных треугольников и их комбинаций, конфигурация которых не изменяется при повторных наблюдениях. Каркасная сеть может иметь любую форму, поскольку она не влияет на точность определения координат пунктов.

11.6.4.5 Каждый пункт каркасной сети связывается измерениями с другими пунктами сети и с базовым пунктом. В зависимости от формы каркасной сети и условий расположения расстояние между пунктами сети может быть более 40 — 50 км.

11.6.4.6 Пункты каркасной сети закрепляются фундаментальными реперами, оборудованными устройством принудительного центрирования с допустимой погрешностью центрирования 0,2 мм.

11.6.5 Деформационная сеть (сеть наземных измерений)

11.6.5.1 Деформационная сеть представляет собой геодезическое построение, создаваемое по мере необходимости в местах предполагаемых сдвижений земной поверхности, где расположены объекты обустройства месторождений.

11.6.5.2 Деформационная сеть (сеть наземных измерений) предназначена для:

• определения абсолютных и относительных величин деформаций оснований объектов обустройства и сравнения их с расчетными и допустимыми значениями;
• выявления причин возникновения и степени опасности деформаций для нормальной эксплуатации объектов;
• контроля за состоянием горного массива в зонах влияния геодинамически активных разломов;
• контроля развития современных геодинамических процессов;
• контроля просадок земной поверхности в ДНЗ;
• уточнения закономерностей и влияния процесса сдвижения земной поверхности и горных пород на деформации объектов обустройства;
• фиксации локальных смещений геологических (тектонических) структур;
• создания опорной геодезической сети;
• контроля деформаций пласта-коллектора.

11.6.5.3 Деформационную сеть (сеть наземных измерений) создают методом геометрического нивелирования в виде профильных линий. Профильные линии располагают внутри каркасной сети и привязывают к базовому пункту или пунктам каркасной сети. При проложении профильных линий учитывают ориентировку разрывных зон, их строение, наличие и характер разрывного и трещинного оперения, направление разрывных смещений.

11.6.5.4 Профильная линия деформационной сети рассматривается как свободная нивелирная сеть с опорой на один из фундаментальных реперов каркасной сети.

11.6.5.5 Класс нивелирования, выполняемого в циклах наблюдений на ККР и профильных линиях, устанавливается в соответствии с требованиями к точностям повторного нивелирования mн и нормативными характеристиками точностей нивелирования I, II, III и IV классов, приведенных в таблице 8.

Таблица 8

Нормативные характеристики точностей нивелирования

11.6.5.6 Протяженность профильной линии L (км), пересекающей линию разлома, ограничивается прогнозируемой скоростью Vпр современных геодинамических процессов в зоне разлома, периодичностью повторных инструментальных измерений \tau и точностью (классом повторного нивелирования):

L(\text{км}) \leq kV_{\text{пр}}^{2}\tau^{2}, (9)

где k — коэффициент инструментальной точности нивелирования, принимаемый равным kI = 66·10-2 для I класса нивелирования и kII = 23·10-2 — для II класса нивелирования;

Vпр — скорость современных вертикальных сдвижений земной коры или прогнозная скорость деформации основания сооружения, мм/год;

\tau — периодичность повторных инструментальных измерений, год.

11.6.5.7 Протяженность профильной линии L (км) для установления взаимосвязи между деформациями земной поверхности и объекта обустройства ограничивается прогнозной осадкой основания сооружения Sпр:

L(\text{км}) \leq kS_{\text{пр}}^{2}, (10)

где k — коэффициент скорости деформации земной поверхности, принимаемый равным kI = 66·10-2 для I класса нивелирования и kII = 23·10-2 — для II класса нивелирования;

Sпр — прогнозная осадка объекта обустройства, устанавливаемая проектной документацией на строительство.

11.6.5.8 Для повышения точности измерения сдвижений земной поверхности преимущественно проектировать профильные линии длиной от 0,3 до 5 — 7 км в зонах, примыкающих к активным разломам. Необходимо избегать длинных профильных линий, т.к. результаты уравнивания таких построений искажают реальную информацию о сдвижениях земной поверхности.

11.6.6 Выбор мест закладки центров

11.6.6.1 Места для размещения базового пункта и пунктов каркасной сети выбираются внутри структурных блоков на удалении от тектонических разломов, выделенных в ГГО. Центры базового пункта и пунктов каркасной сети размещают с учетом требований, предъявляемых спутниковыми наблюдениями, а именно:

• плановое положение пункта должно обеспечить отсутствие в поле зрения спутниковой антенны выше 10° относительно горизонта посторонних предметов во время проведения сеансов спутниковых наблюдений;
• в плане пункты должны располагаться таким образом, чтобы в радиусе не менее 50 метров отсутствовали объекты, отражающие радиосигналы, линии электропередачи, трансформаторные подстанции, а также в радиусе 1 км должны отсутствовать источники радиосигналов;
• проектируемая сеть пунктов каркасной сети должна образовывать нерегулярную треугольную сеть.

11.6.6.2 При выборе мест закладки центров фундаментальных и грунтовых реперов в северных районах, а также в районах ММП следует руководствоваться следующими рекомендациями:

• отдавать предпочтение участкам со сливающимися многолетнемерзлыми грунтами при небольшой мощности глубины сезонного оттаивания. В этом случае центр (реперная труба геодезического пункта), находясь постоянно в многолетнемерзлом слое грунта, оказывает сопротивление выпучиванию;
• в местах распространения пучинистых грунтов выбирать площадки с однородными в пределах сезонноталого слоя слабопучинистыми и среднепучинистыми грунтами;
• наиболее неблагоприятными для закладки центров являются глинистые грунты, обладающие большой поглощаемостью и капиллярностью, а следовательно, и пучинистостью;
• избегать закладки центров в местах распространения подземных льдов, т.к. лед обладает высокой пластичностью и малой длительной прочностью, а также в местах распространения оползней, термокарста, солифлюкционных подвижек грунта, наледей, образующихся при изливании вод на поверхность и их замерзании;
• учитывать теплоизоляционные свойства верхнего слоя грунта, при этом в месте закладки геодезических пунктов не должно быть значительного скопления воды;
• уровень грунтовых вод в местах закладки должен быть не ближе 3 м от поверхности земли.

11.6.6.3 Благоприятные места для закладки центров фундаментальных и грунтовых реперов определяются также по характеру растительности. Предпочтение следует отдавать участкам пятнистой и мохово-лишайниковой тундры, на повышениях местности или на участках кочкарно-кустарниковой тундры.

Благоприятными местами для закладки центров вне зависимости от климатических условий являются повышенные формы рельефа с крупнозернистым и песчаным слабо увлажненным грунтом, с глубоким залеганием грунтовых вод, а также выходы скальных пород.

11.6.6.4 К неблагоприятным участкам для закладки центров пунктов относятся:

• открытые склоны южной экспозиции, где глубина сезонного оттаивания наибольшая;
• склоны любой экспозиции, если на них скапливаются мощные снежные наносы;
• места старых гарей;
• участки, затопляемые весенними паводками, а также места с высоким уровнем грунтовых вод (в несливающейся мерзлоте);
• бугры пучения и места расположения ближе 1,0 — 1,5 км от бугров пучения;
• насыпные грунты;
• обочины дорог;
• грунты и основания, экранирующие движения подстилающей геологической толщи;
• пониженные места, где возможна замочка грунта, а также торфяники.

11.6.7 Закрепление центров пунктов

11.6.7.1 Базовый пункт и пункты каркасных сетей закрепляют фундаментальными реперами, оборудованными устройствами принудительного центрирования с допустимой погрешностью центрирования 0,2 мм.

11.6.7.2 Профильная линия, пересекающая линии разрывных нарушений, на местности закрепляется на бортах разрыва, в разрывной зоне, подзоне смесителя и на тектонических клиньях через 0,5 — 1,5 км грунтовыми реперами и на концах закрепляется фундаментальным репером или репером, оборудованным на устье законсервированной (ликвидированной) скважины, что обеспечивает выявление участков земной поверхности, имеющих различные скорости современных тектонических движений.

11.6.7.3 В качестве грунтовых реперов профильных линий для наблюдений за деформациями грунтового основания могут использоваться точки, накерненные на обечайках колодцев подземных коммуникаций, с глубиной заложения от 2 до 4 м и плитные марки.

11.6.7.4 Целесообразно по возможности максимально совмещать фундаментальные репера базового пункта и каркасной сети с фундаментальными реперами деформационной сети (сети наземных измерений).

11.6.7.5 Конструкция центров геодезических пунктов и способ их закладки в грунт должны обеспечить:

• сохранность на весь срок службы;
• защиту от влияния промерзания и от внешних повреждений;
• прочную связь с грунтом, при которой сдвижение грунта вызывает такое же сдвижение пунктов;
• удобство наблюдений за их сдвижением в вертикальной и горизонтальной плоскостях.

11.6.7.6 Закрепление центров пунктов на местности и их наружное оформление осуществляется по правилам закладки центров и реперов на пунктах геодезической и нивелирной сетей.

11.7 Повторные наблюдения

11.7.1 Последовательность действий при выполнении повторных наблюдений на ГДП в цикле наблюдений:

• проверка стабильности базового пункта в плане и по высоте;
• выполнение повторных спутниковых наблюдений на пунктах каркасной сети;
• повторное нивелирование профильных линий деформационной сети;
• камеральная обработка результатов наблюдений.

11.7.2 Проверка стабильности базового пункта в плане контролируется относительно IGN-пунктов. Для вычислений координат базового пункта используется информация об изменениях координат IGN-пунктов, относящаяся к тому же интервалу времени наблюдений на базовом пункте. При контроле устойчивости базового пункта в плане обязательным условием наблюдений является постоянство схемы наблюдений в каждом цикле наблюдений. Горизонтальное смещение базового пункта между циклами наблюдений выявляется из внутренней сходимости уравненных значений спутниковых измерений. В спутниковой сети устойчивость базового пункта устанавливается по неизменности координат между циклами измерений.

Стабильность высотного положения базового пункта контролируется способом измерений превышений внутри ККР с последующим сравнением взаимных разностей превышений между пунктами ККР в начальном (нулевом) и текущем циклах наблюдений, что позволяет оценить степень устойчивости каждого пункта. Если вертикальные смещения пунктов ККР с заданной вероятностью превышают ошибки измерений, то их принимают за действительные смещения. В противном случае имеет место стабильность пунктов ККР по высоте. Сместившийся пункт опознается по изменению превышений с него, в то время как превышения между другими пунктами остаются неизменными.

Смещение базового пункта является результатом проявления сдвижений земной поверхности. В случае выявления смещения вычисляются новые координаты базового пункта и определяются деформационные характеристики смещения пункта. Если изменение координат базового пункта в пределах точности измерений, то положение пункта считается устойчивым.

11.7.3 При выполнении спутниковых наблюдений на пунктах каркасной сети целесообразно использовать минимум четыре одновременно работающих спутниковых приемника. Для повышения точности спутниковых измерений на пунктах каркасной сети целесообразно предусмотреть два независимых сеанса измерений продолжительностью не менее 12 часов каждый. Наличие в каркасной сети длинных и коротких линий не влияет на продолжительность сеанса наблюдений, т.к. точность определения векторов зависит от продолжительности наблюдений.

Каждая сторона каркасной сети измеряется непосредственно. Определение длин сторон по данным косвенных измерений не допускается. При производстве спутниковых наблюдений с целью контроля полевых измерений рекомендуется повторно переопределить не менее 10% векторов.

11.7.4 При повторном нивелировании профильных линий определяются вертикальные сдвижения земной поверхности.

11.7.5 По результатам камеральной обработки результатов повторных спутниковых наблюдений и нивелирования профильных линий ГДП определяют величины изменений взаимного положения центров пунктов путем сравнения результатов измерений последующего цикла с предыдущим.

11.7.6 Для обеспечения равноточности периодических измерений следует сохранять от цикла к циклу однотипность схемы наблюдений, методики наблюдений, продолжительности интервалов повторных наблюдений, выполнение наблюдений с помощью средств измерений одного и того же класса точности.

11.7.7 Методы, точность и периодичность геодезических измерений устанавливаются с учетом допустимых деформаций земной поверхности, грунтов оснований и сооружений, возможности применения и экономической целесообразности методов в данных условиях.

Для обеспечения выявления сдвижений земной поверхности необходимо выполнение условия точности геодезических измерений:

\Delta \geq 2m, (11)

где \Delta — прогнозная или расчетная величина сдвижения земной коры;

m — СКО измерения.

11.7.8 Точность повторного нивелирования mн профильной линии регламентируется прогнозными минимальными значениями кинематических характеристик современных сдвижений разломных зон Vпр, установленных при разработке ГГО, и регулируется неравенством

m_{\text{н}}<0,12 \frac{V_{\text{пр}}}{\sqrt{L}} \tau, (12)

где mн — СКО нивелирования на 1 км хода;

Vпр — прогнозная скорость сдвижений земной коры или прогнозная скорость деформации основания сооружения;

L — протяженность профильной линии, км;

m — периодичность повторных инструментальных измерений, год.

11.7.9 Нивелирование по профильным линиям производят в одном направлении замкнутыми ходами, когда с обеих сторон профильной линии имеются фундаментальные реперы, или висячими ходами в прямом и обратном направлениях.

11.8 Периодичность повторных наблюдений

11.8.1 Периодичность повторных циклов инструментальных измерений (нивелирование) \tau зависит от прогнозных или расчетных скоростей протекания геодинамических и геомеханических процессов Vпрогн, протяженности линий повторного нивелирования L, СКО на 1 км нивелирного хода mн и назначается априорно для первых циклов нивелирования согласно выражению

\tau> \frac{6m_{\text{н}} \sqrt{2L}}{V_{\text{прогн}}} , (13)

где mн — СКО на 1 км нивелирного хода;

L — протяженность линий повторного нивелирования, км;

Vпрогн — прогнозная или расчетная скорости протекания геодинамических и геомеханических процессов, мм/год.

11.8.2 Периодичность повторных спутниковых наблюдений (циклов измерений) \tau зависит от прогнозных или расчетных скоростей протекания геодинамических и геомеханических процессов Vпрогн, инструментальной точности спутниковых наблюдений Mсп и назначается априорно для первых циклов наблюдений согласно выражению

\tau>6 \frac{\text{М}_{\text{сп}}}{V_{\text{прогн}}} , (14)

где Mсп — инструментальная точность спутниковых наблюдений;

Vпрогн — прогнозная или расчетная скорости протекания геодинамических и геомеханических процессов, мм/год.

11.8.3 Периодичность повторных инструментальных измерений и спутниковых наблюдений уточняется после камеральной обработки результатов повторных наблюдений и установления фактических скоростей геодинамических и геомеханических процессов.

11.9 Спутниковая радарная интерферометрия

11.9.1 Радарная интерферометрия может применяться как дополнительный метод наблюдений в целях слежения за состоянием земной поверхности (динамикой развития природных процессов) лицензионного участка. Метод радарной интерферометрии рекомендуется применять одновременно с повторными циклами наблюдений на ГДП.

11.9.2 Основными задачами радарной интерферометрии являются:

• выявление изменений общего рельефа местности и динамики их развития;
• выявление смещений локальных структур, опасных для объектов обустройства;
• выявление и численная оценка деформаций наиболее активных локальных зон сдвижений земной поверхности во времени и пространстве.

11.9.3 Материалы радарных космических съемок обеспечивают построение интерферометрических пар и цепочек — серия (пара) снимков. Для интерферометрической обработки цепочка должна быть снята одним типом спутника, с витков одного типа (восходящего или нисходящего), в одной поляризации.

11.9.4 Для корректного и достоверного дешифрирования сдвижений земной поверхности оптимальным является сочетание радарных снимков среднего пространственного разрешения 5 — 15 м (в зависимости от площади месторождения) и высокодетальных с разрешением 1 — 3 м (приложение 32). По радарным снимкам среднего разрешения обеспечивается расчет сдвижений земной поверхности, вызванный формированием мульды сдвижения и региональными геодинамическими процессами, а по снимкам высокого разрешения — смещения объектов обустройства, обусловленные растеплением грунтов, размывом и оседанием отсыпок, криогенными сплывами и др.

Для получения надежных результатов радарной интерферометрии необходимо не менее 20 — 25 радиолокационных изображений с повторных орбит космического аппарата на исследуемую территорию.

11.9.5 Результатом обработки данных радарной интерферометрии являются:

• установление смещений (горизонтальные и вертикальные) земной поверхности на каждую дату съемки;
• определение среднегодовой скорости смещений мм/год;
• выделение группы точек, имеющих высокую среднегодовую скорость смещений;
• выделение районов, содержащих близкорасположенные или линейные объекты, движущиеся разнонаправленно;
• локализация стабильных областей и участков со значительными смещениями;
• построение высокоточной цифровой модели местности.

11.10 Обработка и анализ результатов повторных наблюдений на геодинамическом полигоне

11.10.1 Требования к обработке результатов измерений

11.10.1.1 Обработка результатов наблюдений за сдвижениями земной поверхности заключается в решении следующих задач:

• оценки достоверности полученных результатов наблюдений;
• определения фактических деформационных характеристик;
• установления основных закономерностей процесса сдвижений.

11.10.2 Обработка результатов повторных наблюдений состоит из следующих этапов:

а) первичная обработка:

• анализ устойчивости базового пункта,
• предварительные вычисления,
• уравнивание и оценка точности по результатам уравнивания;

б) вторичная обработка:

• оформление графических материалов,
• анализ и интерпретация результатов наблюдений,
• составление технического отчета.

11.10.2.1 Уравнивание каркасной сети выполняется с одним опорным пунктом, который устанавливается фиксированным в геоцентрической системе координат.

Допустимые расхождения между результатами определения линий длиной D и разностей высот из разных сеансов спутниковых наблюдений устанавливаются исходя из величин «ожидаемых» точностей разового определения компонент пространственных векторов mплан = +/- (3 + 1·10-7D) и mвысот = +/- (5 + 2·10-7D).

Расхождения повторно измеренных в разных сеансах векторов \delta_{xy} в плане и \delta_{\text{н}} по высоте не должны превышать следующих допустимых величин (стандартных погрешностей):

• в плане:

\delta_{xy} = \frac{k_{\text{пл}}}{\sqrt{\text{Т}}} ; (15)

• по высоте:

\delta_{H} = \frac{k_{H}}{\sqrt{\text{Т}}} , (16)

где T — продолжительность сеанса наблюдений, час;

k — коэффициенты, kпл = 9,8 +/- 2,0 в плане, kH = 35,8 +/- 7,8 по высоте.

Точность полученных горизонтальных и вертикальных смещений пунктов каркасной сети характеризуется предельными СКО m_{\Delta x\Delta y} в плане и mH по высоте, рассчитываемыми по формулам

(m_{\Delta x,\Delta y})_{k} = 2 \sqrt{(m_{xiyi}^{2})_{k} + (m_{xi - 1,yi - 1}^{2})_{k}} , (17)

(m_{\Delta\text{н}})_{k} = 2 \sqrt{(m_{\text{н}i}^{2})_{k} + (m_{\text{н}i - 1}^{2})_{k}} , (18)

где mxy — СКО определения координат k-го пункта наблюдательной сети по результатам повторных наблюдений в циклах i и i + 1 (i = 1, n);

mH — СКО определения высоты k-го пункта наблюдательной сети по результатам повторных наблюдений в циклах i и i + 1 (i = 1, n).

11.10.3 СКО на 1 км хода mH при нивелировании I класса вычисляется по формуле

m_{H}^{2} = \frac{1}{4n} \sum \frac{d_{i}^{2}}{r} , (19)

где \sum d_{i} — накопление разностей di на всей линии;

n — количество секций;

r — длина секции.

Оценка качества нивелирования II класса по линии проводится по разностям d = hпрям.ход — hобр.ход согласно формуле

m_{\text{н}}^{2} = \frac{1}{4n} \sum \frac{d^{2}}{r} . (20)

Полученные значения mH должны удовлетворять проектным требованиям к точности повторного нивелирования, выполняемого в циклах наблюдений.

11.10.4 Анализ результатов повторных наблюдений

11.10.4.1 На основании результатов повторных наблюдений на пунктах каркасной сети определяют наличие или отсутствие современных движений геологических структур относительно друг друга (современных движений земной коры) в пределах ГДП. При сопоставлении координат пунктов каркасной сети из разных циклов наблюдений вычисляется (выявляется) их рассогласование. Полученные рассогласования интерпретируют как количественные характеристики геодинамических и геомеханических процессов.

11.10.4.2 Для оценки сдвижений земной поверхности в циклах наблюдений выполняют проверку координат пунктов каркасной сети для выявления сместившихся пунктов. Смещение пунктов каркасной сети является результатом проявления современных геологических процессов. Для пунктов, у которых выявлены смещения, вычисляют новые координаты, используемые в следующих циклах наблюдений.

В каждом из треугольников каркасной сети по результатам вычисления координат пунктов рассчитывают параметры горизонтальных тензоров деформаций земной поверхности в каждом цикле наблюдений, как непосредственно для последнего периода наблюдений, так и с начала наблюдений.

11.10.4.3 Параметры относительной горизонтальной деформации \epsilon земной поверхности в границах k-го треугольника каркасной сети по данным наблюдений вычисляют по формулам:

• относительная горизонтальная деформация \epsilon_{k} сторон k-го треугольника каркасной сети по разностям координат в двух циклах наблюдений:

\epsilon_{k1 - k2} = \frac{(Y_{k2} - Y_{k1})(\Delta Y_{k2} - \Delta Y_{k1}) + (X_{k2} - X_{k1})(\Delta X_{k2} - \Delta X_{k1})}{(Y_{k2} - Y_{k1})^{2} + (X_{k2} - X_{k1})^{2}} , (21)

\epsilon_{k2 - k3} = \frac{(Y_{k3} - Y_{k2})(\Delta Y_{k3} - \Delta Y_{k2}) + (X_{k3} - X_{k2})(\Delta X_{k3} - \Delta X_{k2})}{(Y_{k3} - Y_{k2})^{2} + (X_{k3} - X_{k2})^{2}} , (22)

\epsilon_{k3 - k1} = \frac{(Y_{k1} - Y_{k3})(\Delta Y_{k1} - \Delta Y_{k3}) + (X_{k1} - X_{k3})(\Delta X_{k1} - \Delta X_{k3})}{(Y_{k1} - Y_{k3})^{2} + (X_{k1} - X_{k3})^{2}} , (23)

где \epsilon_{k1 - k2} , \epsilon_{k2 - k3} и \epsilon_{k3 - k1} — горизонтальные деформации сторон 1-2, 2-3 и 3-1 k-го треугольника 1-2-3 каркасной сети;

Xk1, Yk1, Xk2, Yk2 и Xk3, Yk3 — координаты точек 1, 2 и 3 k-го треугольника каркасной сети в последнем цикле наблюдений;

\Delta X_{k1} , \Delta Y_{k1} , \Delta X_{k2} , \Delta Y_{k2} и \Delta X_{k3} , \Delta Y_{k3} — разности координат точек 1, 2 и 3 k-го треугольника каркасной сети в двух анализируемых циклах наблюдений;

• дирекционный угол направления действия максимальных сжимающих деформаций \delta_{k} в k-м треугольнике:

(24)

где \alpha_{k} — дирекционный угол горизонтальных деформаций по сторонам 1, 2 и 3 k-го треугольника каркасной сети;

• величины главных деформаций \epsilon_{k1} и \epsilon_{k2} в k-м треугольнике каркасной сети:

\epsilon_{k1} = \frac{\epsilon_{k3 - k2}sin^{2}(\alpha_{k3 - k2} - \delta_{k}) - \epsilon_{k2 - k1}sin^{2}(\epsilon_{k2 - k1} - \delta_{k})}{sin^{2}(\alpha_{k2 - k1} - \delta_{k}) - sin^{2}(\alpha_{k3 - k2} - \delta_{k})} , (25)

\epsilon_{k2} = \frac{\epsilon_{k2 - k1}cos^{2}(\alpha_{k2 - k1} - \delta_{k}) - \epsilon_{k3 - k2}cos^{2}(\epsilon_{k3 - k2} - \delta_{k})}{sin^{2}(\alpha_{k2 - k1} - \delta_{k}) - sin^{2}(\alpha_{k3 - k2} - \delta_{k})} . (26)

Рассчитанные по формулам (21) - (26) компоненты деформаций земной поверхности представляют собой усредненные характеристики деформированного состояния элементов земной поверхности в границах соответствующего треугольника каркасной сети и наглядно характеризуют проявление изменений геодинамического режима участка недр.

11.10.4.4 Дирекционный угол \alpha_{k} горизонтальных деформаций по сторонам 1, 2 и 3 k-го треугольника каркасной сети для циклов наблюдений i и j вычисляют по формуле

\alpha_{ki - kj} = arctg(\frac{Y_{kj} - Y_{ki}}{X_{kj} - X_{ki}}), (27)

где Xki, Yki — координаты пункта K в i-м (предыдущем) цикле наблюдений;

Xkj, Ykj — координаты пункта K в j-м (последнем, нулевом) цикле наблюдений.

11.10.4.5 По результатам нивелирования профильных линий, пересекающих разлом, сопоставляют вертикальные смещения на разломе и ненарушенных участках земной поверхности для выявления разнонаправленных движений бортов разломов по высоте.

11.10.5 Технический отчет о выполненных повторных наблюдениях на ГДП

Результаты повторных наблюдений на ГДП оформляют в виде технического отчета, который состоит из текстовой и графической частей.

В текстовую часть технического отчета включаются следующие разделы:

а) введение:

• краткое описание структуры отчета,
• сведения об объеме отчета, количестве иллюстраций, таблиц, приложений, количестве использованных источников,
• цель и задачи работ;

б) определения;

в) обозначения и сокращения;

г) основная часть:

• сведения о состоянии геодезической сети ГДП,
• сведения о техническом контроле и приемке выполненных работ,
• сведения о полноте и качестве выполненных работ,
• описание методики производства работ с указанием использованных приборов и инструментов,
• сведения о программном обеспечении, использованном для обработки результатов наблюдений,
• основные результаты выполненных работ и оценка достоверности полученных результатов,
• величины допустимых деформаций оснований объектов наблюдений,
• анализ и интерпретация результатов измерений,
• определение содержания и объема дальнейших наблюдений;

д) заключение:

• краткие выводы о результатах выполненных наблюдений,
• оценка геодинамической опасности для объектов обустройства и разработки,
• оценка полноты выполнения поставленных задач;

е) список использованных источников;

ж) приложения.

Текстовая часть технического отчета иллюстрируется необходимыми чертежами, схемами, фотографиями.

В состав основных приложений текстовой части отчета включают:

• копия технического задания на выполнение работ;
• данные о метрологической аттестации средств измерений;
• ведомость обследования пунктов ГДП;
• каталог координат и высот IGS-пунктов их расположения;
• каталог координат и высот пунктов ГДП;
• таблицы фактических величин сдвижений земной поверхности, вертикальных и горизонтальных скоростей смещений;
• ведомости уравнивания нивелирования с оценкой точности результатов наблюдений;
• ведомости уравнивания спутниковых наблюдений;
• результаты оценки стабильности базового пункта.

Графическая часть технического отчета включает следующие материалы:

• схема расположения пунктов ГДП;
• графики результатов наблюдений за сдвижениями земной поверхности;
• схемы нивелирных ходов;
• схемы спутниковых наблюдений на базовом пункте и пунктах каркасной сети;
• схемы смещений и осадок пунктов системы наблюдений;
• графики накопления разностей превышений между циклами повторных наблюдений;
• пространственно-временные графики сдвижений.

12 Наблюдения за осадками и деформациями зданий и сооружений

12.1 Эксплуатационный контроль

12.1.1 Безопасная эксплуатация объектов обустройства обеспечивается выполнением технического контроля, в процессе которого устанавливается соответствие зданий и сооружений установленным техническим требованиям. Эксплуатационный контроль технического состояния зданий и сооружений включает обследование и мониторинг технического состояния объектов обустройства, имеющих целью обнаружение отклонений и изменений контролируемых параметров, характеризующих техническое состояние зданий и сооружений и определяющих возможность их дальнейшей эксплуатации.

12.1.2 Эксплуатационный контроль технического состояния объектов обустройства в период эксплуатации проводится в соответствии с предварительно разработанными программами (проектами) контроля.

12.1.3 Эксплуатационный контроль технического состояния объектов обустройства включает три основных этапа:

• получение первичной информации о фактическом состоянии здания и сооружения и его контролируемых параметрах;
• получение вторичной информации о согласовании (расхождении) данных первичной информации с заранее установленными требованиями, нормами, критериями, т.е. обнаружение соответствия или несоответствия фактических данных требуемым (ожидаемым);
• определение технического состояния здания и сооружения и подготовка информации для выработки соответствующих управляющих решений.

12.1.4 Эксплуатационный контроль технического состояния зданий и сооружений подразделяется на следующие виды:

а) обследование:

• комплексное обследование технического состояния зданий или сооружений для проектирования их реконструкции или капитального ремонта,
• обследование технического состояния зданий и сооружений для оценки возможности их дальнейшей безаварийной эксплуатации или необходимости их восстановления и усиления конструкций;

б) мониторинг:

• общий мониторинг технического состояния зданий и сооружений для выявления объектов, конструкции которых изменили свое напряженно-деформированное состояние и требуют обследования технического состояния,
• мониторинг технического состояния зданий и сооружений, попадающих в зону влияния строек и природно-техногенных воздействий, для обеспечения безопасной эксплуатации этих зданий и сооружений,
• мониторинг технического состояния зданий и сооружений, находящихся в ограниченно работоспособном или аварийном состоянии, для оценки их текущего технического состояния и проведения мероприятий по устранению аварийного состояния,
• мониторинг технического состояния уникальных зданий и сооружений,
• геотехнический мониторинг при эксплуатации зданий и сооружений на многолетнемерзлых грунтах.

Целью обследования зданий и сооружений является установление категории технического состояния объекта обустройства с учетом изменений конструктивных элементов и их материалов, происходящих во времени, а мониторинга — контроль изменения технического состояния конструктивных элементов здания и сооружения и их оснований.

12.1.5 Результатом эксплуатационного контроля технического состояния зданий и сооружений является заключение о техническом состоянии объекта обустройства с указанием места, вида и причины деформаций.

12.2 Геодезический контроль

12.2.1 Неотъемлемой составной частью любого вида эксплуатационного контроля технического состояния объектов обустройства является геодезический контроль.

12.2.2 Геодезический контроль объектов обустройства проводится в соответствии с техническим проектом наблюдений, являющимся частью проекта (программы) контроля технического состояния объекта обустройства. Отдельные элементы технического проекта наблюдений могут разрабатываться одновременно с проектом строительства здания (сооружения) и в обязательном порядке фиксируются в проектной и эксплуатационной документации объекта и включают в себя:

• определение абсолютных и относительных величин деформаций и сравнение их с расчетными и допускаемыми значениями;
• систему наблюдений за конструкциями объекта, а также за массивом грунта, прилегающего к подземной части здания (сооружения);
• оценку результатов наблюдений и сравнение их с проектными данными;
• выявление причин деформаций и оценку степени их опасности для нормальной эксплуатации зданий (сооружений), прогноз на основе результатов наблюдений за изменениями состояния объекта и его основания;
• уточнение закономерностей процесса деформации объекта обустройства и зависимостей его параметров от основных влияющих факторов;
• контроль эффективности реализации технических управляющих решений.

12.2.3 При проектировании геодезического контроля объектов обустройства рекомендуется применять методы контроля по объемной и временной характеристикам, используя условия, приведенные в таблицах 9 и 10 соответственно.

Таблица 9

Назначение метода геодезического контроля по объемной характеристике

Таблица 10

Назначение метода геодезического контроля по временной характеристике

12.3 Технический проект наблюдений за осадками и деформациями

12.3.1 Требования, предъявляемые к техническому проекту наблюдений

Технический проект наблюдений за осадками и деформациями зданий (сооружений) должен соответствовать следующим требованиям:

• геодезический контроль как единая система, основные элементы которой — объект, метод, средства, документация и условия контроля — обеспечивают решение поставленных задач;
• учет особенностей обследуемого здания (сооружения) и выполнение фиксации контролируемых параметров для наиболее опасных и характерных участков конструкций зданий (сооружений) и их оснований, влияющих на оценку технического состояния объектов;
• проектные (расчетные) значения параметров деформации здания (сооружения) должны иметь ссылки на конкретные нормы, устанавливающие те или иные требования безопасности зданий (сооружений), закрепленные в проектной документации объекта, стандартах и сводах правил;
• выбранными методами и точностью измерений обеспечиваются достоверность получаемых результатов и согласованность с точностью требуемых (заданных) проектных значений и результатов прогноза, экономическая целесообразность методов геодезических измерений;
• минимальные затраты на строительство измерительной сети;
• практическая возможность реализации методов измерений;
• применение методов измерений, которые оправдали себя на практике;
• при использовании новых средств измерений предусматриваются для дублирования и их оценки те средства, которые уже проверены на практике;
• оптимальное расположение деформационных марок и опорных знаков измерительной сети;
• расположение деформационных марок в наиболее характерных местах;
• все проводимые наблюдения и измерения увязаны между собой во времени;
• периодичность наблюдений определяется интенсивностью (скоростью) и длительностью протекания процессов деформирования конструкций зданий (сооружений) и их оснований, чем обеспечивается оперативное получение информации о развитии деформационных процессов, необходимой для своевременного принятия профилактических и защитных мер;
• учет факторов, которые могут оказывать влияние на здание (сооружение), его основание и окружающий грунтовый массив в процессе эксплуатации, а также вибрационные и динамические воздействия от внешних источников;
• предусматривается возможность совершенствования измерительной сети в зависимости от новых конструктивных решений зданий (сооружений), изменения условий эксплуатации и др.

12.3.2 Состав и структура технического проекта наблюдений

Технический проект наблюдений оформляется по ГОСТ Р 21.1101 и состоит из текстовой и графической частей, приложений.

Текстовая часть технического проекта наблюдений состоит из разделов, которые излагаются в следующей последовательности:

а) титульный лист;

б) список исполнителей;

в) введение:

• обоснование причин, вызвавших необходимость разработки программы наблюдений,
• цели и задачи геодезических наблюдений,
• сведения о ранее выполненных работах по определению деформаций;

г) оценка условий и объекта контроля:

• краткая физико-географическая характеристика природных условий территории, в том числе географическая характеристика территории; административная характеристика; рельеф и основные формы земной поверхности; климатические условия,
• геодезическая изученность, в том числе сведения о наличии и состоянии пунктов государственной геодезической сети, а также пунктов сетей сгущения; наименования организаций, выполнивших сгущение сети, год выполнения, класс (разряд) сети, данные о системе координат и высот,
• краткая характеристика инженерно-геологических и гидрогеологических условий основания здания (сооружения), в том числе характеристики грунтов основания; прогнозируемые изменения уровня грунтовых вод; расчетные значения деформаций основания,
• характеристика инженерного объекта, в том числе краткая техническая характеристика здания (сооружения) и его конструктивной схемы, конструктивные особенности; уровень ответственности здания (сооружения); проектные решения по устройству основания и подземной части объекта, особенности эксплуатации; характеристики фундаментов и их конструктивные особенности; проектные (расчетные) параметры, подлежащие контролю; сведения о режиме работы здания (сооружения); части зданий (сооружений) и их конструктивные элементы, за которыми следует вести наблюдение, и/или определенный проектной организацией перечень особо ответственных конструкций и узлов, превышение допустимых величин деформаций которых на практике может привести к ухудшению технического состояния объекта или аварии; виды контролируемых деформационных характеристик объекта (осадка, крен, горизонтальное смещение и др.); расчетные (ожидаемые) и/или предельные (допустимые) величины деформаций зданий (сооружений) и их конструктивных элементов; возможные причины возникновения деформаций; критерии отказов и предельных состояний; критерии технических состояний объекта; результаты визуального обследования здания (сооружения), наличие трещин;

д) методика геодезических наблюдений:

• требуемая (заданная) точность определения деформаций,
• периодичность проведения повторных наблюдений по определению осадок и деформаций,
• схема размещения деформационных марок и опорных знаков,
• описание мест закладки опорных знаков, обоснование выбора типа знаков,
• количество проектируемых деформационных марок для измерения деформаций по их видам,
• конструкция деформационных марок и опорных знаков, особенности закладки и монтажа,
• схема плановой и высотной измерительной сети по каждому зданию (сооружению) и оценка точности схемы измерений деформаций,
• выбор и обоснование выбранной схемы измерительной сети и способов измерений деформаций и осадок,
• обоснование необходимой точности геодезических измерений в соответствии с величинами предельных (допустимых) деформаций здания (сооружения) и его конструктивных элементов,
• способы контроля стабильности исходной плановой и высотной основы,
• рекомендуемые инструменты и оборудование для выполнения наблюдений,
• исследования и поверки;

е) обработка результатов измерений:

• порядок камеральной обработки результатов измерений,
• методы анализа результатов измерений и критерии оценки точности (качества) полученных результатов,
• рекомендации по математической обработке повторных геодезических измерений и по интерпретации результатов наблюдений,
• составление отчета по результатам измерений,
• вид, структура и состав отчетной документации, порядок и сроки ее представления;

ж) вопросы безопасности жизнедеятельности при выполнении геодезических наблюдений;

и) организация геодезических работ на объекте: календарный график, состав исполнителей, перечень приборов и оборудования;

к) объемы и сметная стоимость работ, сроки выполнения работ;

л) список использованной литературы.

В состав основных приложений текстовой части отчета включают:

• копию технического задания на производство работ с указанием точностных требований и продолжительность наблюдений;
• копию лицензии на производство маркшейдерских работ;
• технические характеристики рекомендуемых инструментов и оборудования для выполнения наблюдений;
• расчет численности и состава исполнителей.

В графическую часть технического проекта включают:

• схему размещения деформационных марок и опорных знаков;
• схему деформационной (плановой и высотной) измерительной сети;
• чертежи конструкций опорных знаков и деформационных марок;
• принципиальную схему наблюдений за осадками, горизонтальными смещениями и другими видами деформаций.

12.4 Проектирование геодезического контроля зданий и сооружений

12.4.1 Этапы проектирования

Проектирование основных процессов геодезического контроля наблюдений за осадками и деформациями зданий (сооружений) состоит из следующих этапов:

а) оценка условий и объекта геодезического контроля:

• сбор, анализ и оценка исходных данных,
• назначение объектов и параметров контроля;

б) разработка процессов геодезического контроля:

• назначение точности контроля,
• установление периодичности контроля,
• выбор мест размещения деформационных марок и опорных знаков,
• разработка схемы геодезических наблюдений и определение методов измерений,
• априорная оценка точности схемы геодезических наблюдений,
• установление способов контроля устойчивости исходной планово-высотной основы;

в) обработка результатов измерений:

• разработка методов обработки результатов измерений,
• установление видов и форм отчетной документации.

12.4.2 Сбор, анализ и оценка исходных данных

12.4.2.1 По результатам сбора, анализа и оценки имеющихся исходных данных по проектированию, строительству и эксплуатации объектов обустройства, мониторинга или обследования объектов устанавливаются:

• назначение и фактический срок службы здания (сооружения) в целом и его отдельных конструкций;
• габариты здания (сооружения);
• основные несущие конструкции здания (сооружения);
• конструктивная схема здания (сооружения), конструкций узлов сопряжения, места и конструкции температурных и осадочных швов, а также вертикальных и горизонтальных связей;
• перечень частей здания (сооружения), его конструкций, элементов конструкций, узлов соединения и их геометрических параметров, подлежащих контролю;
• материалы, использованные при изготовлении основных несущих и ограждающих конструкций;
• тип, размеры, форма и глубины заложения фундаментов и подземных частей зданий (сооружений);
• допустимые деформации здания (сооружения) и его основания (приложения 29 - 31, 33, 34);
• указания по выполнению обследования и/или мониторинга в процессе строительства здания (сооружения) и при эксплуатации;
• чувствительность здания (сооружения) к неравномерной осадке;
• изменение функционального назначения и параметров работы здания (сооружения);
• соответствие физических и механических характеристик примененных строительных материалов требованиям проекта и нормативных документов;
• отклонения конструктивных решений, принятых в чертежах, от фактических;
• наличие и местонахождение существующих и существовавших подземных сооружений, подвалов, фундаментов снесенных зданий (сооружений), тоннелей, инженерных коммуникаций и т.п.;
• величины суммарной деформации здания (сооружения) с начала эксплуатации;
• воздействие на конструкции равномерных и неравномерных вертикальных (просадок) и горизонтальных перемещений грунтов оснований;
• предварительная категория технического состояния здания (сооружения).

12.4.2.2 Анализ материалов инженерно-геологических изысканий и исследований участка строительства выполняется для оценки геологического строения, состава, состояния и свойств грунтов, геологических и инженерно-геологических процессов. На основе анализа и оценки материалов инженерно-геологических изысканий устанавливают:

• наличие существенных геологических условий, воздействующих на здание (сооружение);
• участки с пониженными прочностными свойствами грунтов;
• участки неоднородностей основания;
• ожидаемые (расчетные) величины осадки фундаментов;
• места закладки геодезических пунктов;
• типы центров проектируемых геодезических пунктов в зависимости от инженерно-геологических условий площадки;
• категории сложности инженерно-геологических условий;
• геотехническую категорию сложности сооружения (приложение 35).

12.4.2.3 На основании изучения и оценки материалов инженерно-гидрометеорологических изысканий устанавливают:

• природные условия территории, влияющие на организацию и выполнение работ;
• типы центров проектируемых геодезических пунктов.

12.4.2.4 По результатам изучения и оценки топографо-геодезической изученности участка устанавливают:

• качественные характеристики и плотность существующей геодезической сети;
• условия, влияющие на организацию и выполнение геодезических работ;
• категорию сложности геодезических работ (приложение 36);
• амплитуду и скорости вертикальных и горизонтальных сдвижений земной поверхности;
• границы мульды сдвижения земной поверхности;
• величину суммарной деформации здания (сооружения) с начала эксплуатации;
• варианты схемы привязки опорной сети к государственной геодезической сети;
• метод построения проектируемой опорной сети.

12.4.3 Назначение объектов и параметров контроля

12.4.3.1 Объектами геодезического контроля являются несущие конструкции здания (сооружения) и его основание. Решение о назначении геодезического контроля зданий (сооружений) и их конструктивных элементов принимается проектной или эксплуатирующей организациями на основании показателей, приведенных в таблице 11.

Таблица 11

Показатели для назначения геодезического контроля зданий (сооружений)

12.4.3.2 Перечень геометрических параметров конструктивных элементов здания (сооружения) и его основания, подлежащих геодезическому контролю, устанавливается проектной документацией, правилами технической эксплуатации и нормативными правовыми актами, регулирующими безопасность зданий (сооружений) в процессе эксплуатации, в виде значений величин предельных (допустимых) деформаций (приложения 37 и 38).

12.4.4 Точность геодезического контроля

12.4.4.1 Задача назначения точности геодезического контроля сводится к обоснованному выбору класса геодезических измерений, применение которого обеспечивает получение конечных результатов с заданной точностью при минимуме затрат труда, средств и времени. В общем случае точность геодезических измерений назначается исходя из следующих параметров:

• величины допустимой осадки и деформации здания (сооружения);
• результатов наблюдений, удовлетворяющих принципу практической уверенности в величине осадки или деформации на момент наблюдения и ее интенсивности;
• характера протекания осадки или деформации здания (сооружения);
• обеспечения возможности суждения о неизменности процесса деформации во времени и невозможности потери момента ее изменения;
• реальной точности геодезических инструментов и методов;
• соотношения между ошибкой определения осадки или деформации и самой осадкой или деформацией;
• минимальной величины осадки и деформации, которую определяют между двумя циклами измерений;
• обеспечения выявления неравномерной осадки такой величины, к которой чувствительно здание (сооружение).

12.4.4.2 Допускаемая погрешность измерения осадок и деформаций зданий (сооружений) и соответствующие им классы точности геодезического контроля назначаются на основании расчетных значений осадок и деформаций за весь период существования здания (сооружения), типа грунта основания или уровня ответственности здания (сооружения) в соответствии с рисунком 11.

	Песчаный грунт		Вертикальные деформации
	Глинистый грунт		Горизонтальные деформации

Рисунок 11 — Допускаемая погрешность измерения осадок и деформаций зданий (сооружений) для эксплуатационного периода

12.4.4.3 Предельные погрешности измерения крена в зависимости от высоты H здания (сооружения) не должны превышать следующих значений, мм:

• для гражданских зданий (сооружений) — 0,0001H;
• для промышленных зданий (сооружений) — 0,0005H;
• для фундаментов под машины и агрегаты — 0,00001H.

12.4.4.4 На основании величин предельных (допустимых) деформаций зданий (сооружений), указанных в проектной документации, правилах технической эксплуатации и других нормативно-технических актах, вычисляют допустимую погрешность геодезических измерений по формуле

\Delta_{S} = \frac{S_{\text{кр}}}{2t} , (28)

где Sкр — критическая неравномерная осадка;

t — нормированный коэффициент перехода от СКО к предельным отклонениям исходя из доверительной вероятности проявления погрешностей, по величине меньше предельной. При t = 2 доверительная вероятность составляет 0,965, для особо ответственных работ и конструкций коэффициент принимается равным 3, что соответствует доверительной вероятности 0,997.

12.4.4.5 Фактором, влияющим на установление точности измерения осадок и деформаций зданий (сооружений), является скорость развития осадки или деформации. Величина скорости осадки или деформации vф устанавливается по прогнозным или фактическим величинам осадки и деформации здания (сооружения) за определенный период по формуле

mH <= 0,17vф, (29)

где vф — прогнозная (фактическая) скорость осадки и деформации;

mH — СКО измерения осадки в i-м цикле наблюдений.

В последующих циклах наблюдений по полученным результатам скорости осадки СКО измерения mH уточняется.

12.4.5 Периодичность геодезического контроля

12.4.5.1 Периодичность циклов наблюдений за осадками и деформациями зданий (сооружений) устанавливается:

• проектной документацией на строительство зданий (сооружений), правилами технической эксплуатации и нормативно-техническими актами, регулирующими безопасность сооружений в процессе эксплуатации (приложение 39);
• нормативно-техническими документами, регламентирующими проведение работ по обследованию и мониторингу технического состояния зданий (сооружений);
• с учетом фактической скорости протекания осадки и деформации, технического состояния здания (сооружения) и его конструктивных элементов, причин возникновения осадок и деформаций.

12.4.5.2 Наблюдения за осадками здания (сооружения) прекращают только после полного затухания осадок. Наблюдения за осадками здания (сооружения) возобновляют в случае появления трещин в несущих конструкциях или резкого изменения условий работы, а также возникновения причин, приводящих к резкому изменению обычного хода деформации и способствующих появлению вторичных осадок.

12.4.6 Схема размещения деформационных марок

12.4.6.1 Деформационные марки на здании (сооружении) размещаются в соответствии с типовым проектом объекта и с учетом наличия на территории опасных природных и техногенных процессов: неоднородность залегания грунтов в основании; пространственная жесткость здания (сооружения); распределение нагрузок и воздействий; характер деформации, подлежащей изучению. Размещение деформационных марок должно отражать перемещение характерных мест деформирующегося здания (сооружения), а их количество должно быть достаточным для выявления характера деформации здания (сооружения) (приложение 40).

12.4.6.2 Деформационные марки закладываются непосредственно на контролируемом здании (сооружении), составляя с ним одно целое. Надежность закрепления марок на элементах здания (сооружения) является важным условием обеспечения контроля осадок и деформаций здания (сооружения). Установленные на сооружениях деформационные марки нумеруют несмываемой краской и привязывают к осям колонн или выступам и углам стен.

12.4.6.3 Конструкция деформационных марок может быть различной, однако любой ее тип должен обеспечивать долговременную сохранность и устойчивость. Места размещения деформационных марок должны обеспечивать длительную их сохранность и удобство выполнения наблюдений.

12.4.6.4 Расположение и нумерацию деформационных марок на здании (сооружении) указывают на схеме размещения деформационных марок. По результатам размещения деформационных марок составляют ведомость размещения (таблица 12).

Таблица 12

Ведомость размещения деформационных марок

Нумерация деформационных марок на объекте наблюдений последовательная.

В текстовой части технического проекта наблюдений обосновывается выбор мест закрепления марок с описанием мест их расположения.

12.4.7 Схема размещения опорных знаков

12.4.7.1 В пределах промышленных площадок расположение опорных знаков проектируется равномерно по всей площади объекта или кустами реперов, в каждый из которых входят не меньше трех взаимосвязанных центров одинаковой конструкции.

12.4.7.2 Места размещения центров опорных знаков выбираются с учетом следующих требований:

• в стороне от проездов, подземных коммуникаций, складских и других территорий, где возможно разрушение или изменение положения знака;
• вне деформируемой зоны распространения давления от контролируемого здания (сооружения) — на расстоянии не менее утроенной толщины слоя просадочного грунта (приложение 41);
• вне пределов влияния осадочных явлений, оползневых склонов, нестабилизированных (свежих) насыпей, торфяных болот, подземных выработок, карстовых образований и других неблагоприятных инженерно-геологических и гидрогеологических условий;
• на расстоянии, исключающем влияние вибрации от транспортных средств, машин, механизмов;
• располагаются в местах, обеспечивающих длительное сохранение неподвижности пространственного положения и удобных для выполнения измерений;
• возможность работы на знаке в течение всего периода производства геодезических измерений;
• в местах, где отсутствуют подземные коммуникации;
• размещаются от строящихся сооружений на расстоянии не менее 50 — 100 м, но и не дальше 500 м от дальней марки наблюдаемого здания (сооружения);
• не располагаются в местах строительства.

12.4.7.3 Расположение опорных знаков указывают на схеме размещения опорных знаков, которая разрабатывается на основе генерального плана объекта с изображением зданий (сооружений), коммуникаций, типов грунтов и т.п. По результатам размещения опорных знаков составляется ведомость размещения (таблица 13).

Таблица 13

Ведомость размещения опорных знаков

В текстовой части технического проекта наблюдений описывают схему размещения опорных знаков и их количество, обосновывают выбор типа центра и места их размещения с учетом геологических условий площадки.

12.4.8 Схема геодезических наблюдений

12.4.8.1 Наблюдения за осадками и деформациями здания (сооружения) проводят по одной и той же схеме наблюдений во всех циклах наблюдений.

12.4.8.2 Схема геодезических наблюдений проектируется на основании схем размещения деформационных марок и опорных знаков таким образом, чтобы СКО измерений в самом слабом месте схемы наблюдений не превышала заданной СКО измерений.

Схема геодезических наблюдений создается на ограниченно малых площадках для наблюдений за осадками и деформациями оснований, фундаментов зданий (сооружений) и их конструктивных элементов. Выбор состава, размера, формы и объема геодезических наблюдений осуществляется исходя из следующих условий:

• цели геодезических наблюдений;
• принятого метода измерений;
• размещения опорных знаков и деформационных марок;
• пределов заданной или требуемой точности контроля осадок и деформаций зданий (сооружений);
• вида контролируемых геометрических параметров;
• диапазона значений измеряемой величины и скорости ее изменения во времени;
• продолжительности процесса измерений;
• внешних условий проведения измерений;
• допустимых погрешностей измерений;
• объема геодезических измерений.

12.4.8.3 К схеме геодезических наблюдений предъявляются следующие требования: минимум геодезических работ, обеспечивающий получение данных для достоверной оценки точности; достоверность и полнота получаемой информации; обеспечение независимого контроля результатов измерений.

12.4.8.4 Графическую часть схемы геодезических наблюдений составляют на основе генерального плана объекта, на ней показывают все связи при наблюдениях на опорных знаках, деформационных марках, переходных и связующих точках, а также расстояния между точками наблюдений с округлением до 1 м.

12.4.8.5 Схема геодезических наблюдений за осадками проектируется из нескольких замкнутых полигонов малых размеров, которые могут быть не связаны друг с другом и опираться на отдельный или общий опорный знак. Для сокращения объема наблюдений, обработки и получения требуемой точности схема нивелирных ходов разрабатывается с минимальным количеством штативов. Для равноточной передачи отметок на деформационные марки здания (сооружения) от цикла к циклу сохраняется однотипность схемы нивелирования.

12.4.8.6 В зависимости от объема работ схема наблюдений проектируется в одну или в несколько ступеней развития. По точности и схеме построения каждая ступень ориентируется на требуемую точность контроля геометрического параметра здания (сооружения).

Одноступенчатая схема геодезических наблюдений проектируется, когда объем измерений мал, и деформационные марки расположены компактно на сравнительно небольшой площади. На объектах, где объем работ достаточно велик, проектируется схема наблюдений в две или три ступени. При этом предыдущая ступень является исходной (по точности) по отношению ко всем последующим.

12.4.8.7 При большом количестве деформационных марок часть из них в схеме геодезических наблюдений рассматриваются как промежуточные, поэтому они наблюдаются с двух станций. Высота деформационной марки K в этом случае вычисляется по формуле

H_{k} = H_{j} + \frac{1}{2} (h\prime_{jk} + \delta h\prime_{jk} + h\prime_{j}\prime_{k} + \delta h\prime_{j}\prime_{k}) = H_{j} + h_{jk\text{ср}}, (30)

где Hj — высота связующей марки;

h\prime_{jk} и h\prime_{j}\prime_{k} — соответственно превышения связующей деформационной марки и марки K с предыдущей и последующей станций;

\delta h\prime_{jk} и \delta h\prime_{j}\prime_{k} — поправки в превышениях с предыдущей и последующей станций.

12.4.8.8 Задачей априорной оценки точности является обоснование выбранной схемы геодезических наблюдений. По результатам априорной оценки точности схем геодезических наблюдений вычисляются ошибки измерений mвыч (приложения 42 и 43), которые сравниваются с заданными mзад. Критерием пригодности разработанной схемы геодезических наблюдений является получение результатов измерений mвыч для каждой из измеряемых величин с ошибкой, не превышающей заданного значения точности наблюдений mзад:

mвыч <= mзад. (31)

Если условие неравенства выполняется, то вариант схемы геодезических наблюдений является допустимым. В противном случае в схему наблюдений вносятся изменения, и расчет повторяется до тех пор, пока не будет выбрана наиболее рациональная схема геодезических наблюдений с необходимой точностью при наименьших затратах средств и времени на выполнение геодезических наблюдений.

12.4.9 Контроль устойчивости исходной основы

12.4.9.1 В каждом цикле наблюдений перед началом выполнения наблюдений за осадками и деформациями зданий (сооружений) обязательно выполняется контроль их устойчивости опорных знаков. Обязательным условием проверки пространственного положения опорных знаков является постоянство схемы наблюдений.

12.4.9.2 Контроль устойчивости основан на сравнении соответствующих разностей координат опорных знаков в начальном (нулевом) и текущем циклах наблюдений с предельными погрешностями измерений. Если выполняется условие, что в пределах точности наблюдений взаимное положение опорных пунктов за исследуемый период не изменилось, то опорные знаки исходной основы считаются стабильными. Если условие не выполняется, то определяются опорные знаки, потерявшие устойчивость, и их координаты.

12.4.10 Обработка результатов измерений

12.4.10.1 Обработка результатов измерений геодезического контроля зданий (сооружений) состоит из следующих этапов:

а) первичная обработка:

• анализ устойчивости опорных знаков,
• предварительные вычисления,
• уравнивание и оценка точности по результатам уравнивания;

б) вторичная обработка:

• оформление графических материалов,
• анализ и интерпретация результатов наблюдений,
• составление технического отчета.

12.4.10.2 В результате первичной обработки геодезических измерений вычисляют осадки и горизонтальные смещения деформационных марок, которые являются первичной характеристикой деформаций зданий (сооружений).

К отчетным материалам первичной обработки относят:

• схемы проложения нивелирных ходов;
• схемы измерения горизонтальных смещений;
• ведомости уравнивания нивелирования с оценкой точности результатов измерений;
• ведомости уравнивания линейно-угловых построений с оценкой точности измерений;
• ведомости смещений и отметок деформационных марок;
• результаты оценки устойчивости опорных знаков в плане и по высоте;
• каталог координат деформационных марок и опорных знаков.

12.4.10.3 Исходным материалом для вторичной обработки результатов наблюдений за осадками и деформациями здания (сооружения) являются материалы первичной обработки результатов наблюдений, которые используются для оформления графических материалов, вычисления других деформационных характеристик (прогибы, крены, кручение и т.п.) (приложение 44), позволяющих оценить состояние и поведение здания (сооружения).

Вторичная обработка результатов геодезических наблюдений заключается в выполнении следующих мероприятий:

• составление каталогов координат деформационных марок и опорных знаков по каждому циклу наблюдений;
• вычисление деформационных характеристик здания (сооружения);
• статистическое исследование деформационных характеристик;
• построение графиков осадок и деформаций здания (сооружения);
• сопоставление данных измерений с критериальными значениями допустимых осадок и деформаций здания (сооружения);
• анализ и интерпретация результатов наблюдений, определение технического состояния здания (сооружения);
• установление корреляционной связи между деформационными характеристиками и их возможными причинами;
• составление технического отчета по результатам геодезического контроля.

12.4.10.4 По результатам обработки данных измерений каждого цикла наблюдений составляют технический отчет. В зависимости от вида системы наблюдений (мониторинг или обследование), методов и средств наблюдений основными видами отчетной документации являются:

• промежуточный технический отчет о наблюдениях, выполненных в одном цикле или квартале;
• годовой технический отчет;
• сводный технический отчет (итоговый или о работах за длительный период), содержание которого соответствует содержанию годового отчета.

При непродолжительном периоде геодезических наблюдений за осадками и деформациями здания (сооружения) составляют технический отчет без составления промежуточных отчетов.

12.4.10.5 Промежуточный технический отчет составляется в случае выполнения нескольких циклов повторных наблюдений за осадками и деформациями здания (сооружения) в течение года. Основная цель составления промежуточного технического отчета заключается в оперативном информировании об осадках и деформациях, происходящих в здании (сооружении) и его основании, после выполнения очередного цикла наблюдений. Поэтому быстроте составления отчета придается особое значение, он представляется в течение 1 — 3 рабочих дней после выполнения геодезических наблюдений. Промежуточный отчет содержит оперативные данные об осадках и деформациях здания (сооружения) и оформляется по ГОСТ Р 21.1101. Графические приложения оформляются по ГОСТ Р 51872. Промежуточный технический отчет состоит из текстовой и графической частей, включающих:

• краткую пояснительную записку о выполненных работах, содержащую необходимые пояснения к графическим приложениям, ошибки определения осадок и горизонтальных смещений деформационных марок, расположенных в наиболее слабом месте геодезической сети, сведения о состоянии марок, по которым зафиксированы значительные осадки или горизонтальные смещения;
• схемы размещения опорных знаков и деформационных знаков, по которым выполнены измерения;
• ведомости осадок и горизонтальных смещений определяемых точек за отчетный период относительно начального цикла и между смежными циклами.

12.4.10.6 Годовой технический отчет является основным документом о выполняемых наблюдениях за осадками и деформациями здания (сооружения). Годовой отчет оформляется по ГОСТ Р 21.1101 и состоит из текстовой и графической частей. Графические приложения оформляются по ГОСТ Р 51872.

В текстовую часть годового технического отчета включаются следующие разделы:

а) реферат:

• сведения об объеме отчета, количестве иллюстраций, таблиц, приложений, количестве использованных источников,
• объект исследования,
• кто принимал участие в составлении отчета;

б) определения;

в) обозначения и сокращения;

г) введение:

• актуальность данных работ (основание для выполнения работ),
• предмет исследования,
• цель и задачи геодезических наблюдений за осадками и деформациями здания (сооружения),
• когда начаты наблюдения за зданием (сооружением) и какие организации их выполняли; информация о номере цикла и сроках выполнения наблюдений,
• кем выполнены отдельные виды работ,
• сколько годовых и промежуточных отчетов за истекший период с начала наблюдений выпущено, кем они составлены,
• отступления от технического проекта наблюдений и нормативных документов, имевшие место, и чем они вызваны,
• объем работ по закладке деформационных марок за отчетный период,
• условия производства работ,
• применяемые инструменты и оборудование, их метрологические исследования и поверки; выводы о пригодности инструментов для наблюдений,
• краткое описание структуры отчета;

д) характеристика здания (сооружения) и условий района работ:

• физико-географические условия района,
• климат, годовое количество осадков и как они распределены по периодам года, число дождливых дней в году, высота снежного покрова, глубина промерзания грунта, максимальная и минимальная температура, средняя температура самого жаркого и самого холодного месяцев,
• топография и растительный покров,
• геологические, гидрогеологические, сейсмические условия района,
• характеристика грунтов, непосредственно слагающих основание здания (сооружения), геологический профиль объекта по одной из осей,
• характеристика фундаментов и несущих конструкций здания (сооружения),
• конструктивные особенности наблюдаемого здания (сооружения) и его фундамента,
• расчетные (заданные) величины конечных осадок и деформаций здания (сооружения), кренов, прогибов и давлений на основание и предельные погрешности их определения,
• описание деформационной сети и конструктивных элементов здания (сооружения), на которых производились наблюдения,
• описание опорной сети и характеристика опорных знаков;

е) наблюдения за осадками и деформациями здания (сооружения):

• объекты наблюдений и требования к точности определения осадок и горизонтальных смещений; расчетная точность измерения осадок и смещений,
• методика измерений и соблюдение допусков; оценка точности измеренных величин, сравнение точности измерений в разных циклах,
• факторы, влияющие на точность наблюдений, рекомендации по совершенствованию методики измерений,
• методы контроля устойчивости пунктов опорной сети; анализ и оценка устойчивости опорных знаков,
• методика наблюдений, допуски; оценка точности измерений, ее анализ, сравнение точности измерений в разных циклах,
• порядок обработки и уравнивания результатов измерений и оценка точности уравненных измерений,
• измеренные осадки и горизонтальные смещения, точность их определения,
• анализ осадок и горизонтальных смещений; сопоставление расчетных осадок и смещений с измеренными; анализ причин расхождений,
• заключение о качестве конечных результатов геодезических измерений на основе оценки точности выполненных измерений и сравнения полученных погрешностей (или невязок) с допускаемыми для данного метода и класса точности измерений,
• сопоставление фактических осадок с расчетными; выявление участков, где эти расхождения наибольшие, определение степени опасности неравномерной осадки и горизонтальных смещений и их влияние на деформации конструктивных элементов здания (сооружения) и работу оборудования,
• выводы и предложения по дальнейшему выполнению геодезических наблюдений;

ж) заключение:

• общие выводы о выполненных работах (соблюдение сроков, объемов, цикличности, точности и т.п.; характер деформаций, сравнение расчетных и измеренных величин; участки, подверженные наибольшим осадкам и деформациям);
• трудности при организации и выполнении работ;
• материалы прогнозирования осадок и деформаций здания (сооружения) по данным геодезических измерений (в случаях больших отклонений от проектных величин);
• перечень факторов, способствующих возникновению осадок и деформаций;
• оценка соответствия фактических геометрических параметров состояния конструктивных элементов расчетным или проектным параметрам;
• выводы и предложения по дальнейшему проведению геодезического контроля здания (сооружения).

В состав основных приложений текстовой части отчета включают:

• копию технического задания на выполнение работ;
• данные о метрологической аттестации средств измерений;
• ведомость обследования опорных знаков;
• выписки из каталога координат и высот опорных знаков и схему их расположения;
• ведомости уравнивания геодезических сетей;
• каталог координат и высот деформационных марок;
• ведомости текущих и суммарных значений осадок и деформационных характеристик для каждой деформационной марки;
• ведомости осадок здания (сооружения) по всем циклам наблюдений, включающие абсолютные, средние, максимальные и минимальные осадки;
• ведомости фактических и допускаемых величин деформаций и осадок контролируемых геометрических параметров как отдельных конструкций, так и здания (сооружения) в целом — средних осадок по каждому циклу наблюдений;
• ведомости относительных разностей осадок, прогибов, наклонов и т.п.;
• ведомости среднемесячных или среднегодовых вертикальных и горизонтальных скоростей смещений;
• ведомости уравнивания нивелирования с оценкой точности результатов измерений;
• результаты оценки устойчивости опорных знаков;
• акты визуального осмотра фундамента и стен здания (сооружения).

В состав графических приложений включают:

• инженерно-геологический разрез основания фундамента здания (сооружения);
• план фундаментов, продольные и поперечные разрезы несущих конструкций здания (сооружения) и др.;
• схему расположения пунктов опорной сети;
• план здания (сооружения) с указанием мест расположения деформационных марок;
• схемы конструкций опорных знаков и деформационных марок;
• графики развития осадок фундаментов здания (сооружения) во времени;
• графики линий равных осадок фундаментов здания (сооружения);
• развернутые графики осадок фундаментов здания (сооружения);
• графики хода осадок;
• графики деформаций;
• графики горизонтальных смещений и наклонов здания (сооружения);
• схемы нивелирных ходов;
• схемы линейно-угловых построений;
• схемы осадок и смещений деформационных марок;
• схемы осадок и смещений опорных знаков.

13 Маркшейдерская документация

13.1 Виды и правила ведения маркшейдерской документации

13.1.1 Маркшейдерское обеспечение поиска, разведки, обустройства и разработки месторождений нефти и газа сопровождается составлением и ведением различной маркшейдерской документации, которая ведется по всем видам работ, выполняемых маркшейдерской службой. Состав, порядок разработки и оформления, способы получения и периодичность пополнения маркшейдерской документации регламентируются настоящим стандартом.

Маркшейдерская документация является основой решения различных производственно-технических задач, планирования и принятия управленческих решений, обзорного отображения объектов разработки и условий месторождений. Документация ведется при помощи компьютерных технологий и состоит из следующих видов: исходная и производная документация.

13.1.2 К ведению маркшейдерской документации предъявляются требования по точности, наглядности, достоверности и полноте содержания.

13.1.3 Графическая маркшейдерская документация ведется в государственной, местной и/или локальной системах координат. Обязательным требованием при использовании местной системы координат является обеспечение возможности перехода к государственной системе координат с использованием параметров перехода (ключей).

13.1.4 Качество маркшейдерской документации проверяется главным маркшейдером не реже одного раза в год. Проверке подлежит документация, созданная с момента проведения последней проверки. При оценке качества маркшейдерской документации оцениваются правильность, полнота и качество ведения документации. Результаты проверки документируются.

Оценка правильности информации означает, что содержание маркшейдерских документов соответствует состоянию на момент их проверки.

Оценка полноты содержания заключается в том, что маркшейдерская документация содержит весь объем информации.

Оценка качества обуславливает пригодность маркшейдерской документации удовлетворять установленные потребности в соответствии с назначением документации.

13.1.5 Маркшейдерская документация хранится в маркшейдерской службе предприятия в электронном и/или бумажном виде. Порядок учета и хранения маркшейдерской документации регламентируется [11]. Сроки хранения документации не зависят от того, в какой форме они созданы: бумажной или электронной. Возможность и длительность использования документов определяется значением заключенной в них информации. Сроки хранения маркшейдерской документации:

• акт о сдаче пунктов на наблюдение за сохранностью — постоянно;
• каталог координат и высот пунктов в государственной и местной системе координат — постоянно;
• технический отчет по уравниванию геодезических сетей — постоянно;
• журнал нивелирования II класса — 10 лет;
• журнал нивелирования III и IV классов — 5 лет;
• технический отчет по нивелированию — постоянно;
• карточки обследования геодезических пунктов — 1 год;
• технический отчет по сгущению геодезических сетей 1-го и 2-го разрядов — постоянно;
• схема расположения пунктов опорной геодезической сети на территории деятельности предприятия — постоянно, уничтожению не подлежит;
• абрисы и схемы конструкций реперов и пунктов — постоянно, уничтожению не подлежат;
• файлы (журналы) полевых измерений по всем видам работ — 3 года со дня окончания работ.

При консервации или ликвидации предприятия маркшейдерская документация, подлежащая постоянному хранению, передается в государственные или муниципальные архивы в соответствии с установленными требованиями.

13.1.6 Маркшейдерская документация является юридическим документом и не требует нотариального или какого-либо иного подтверждения, заверяется главным маркшейдером организации. Главный маркшейдер несет ответственность за достоверность, правильность и полноту маркшейдерской документации, а также других документов, связанных с деятельностью маркшейдерской службы.

13.2 Исходная документация

13.2.1 К исходной маркшейдерской документации относятся результаты полевых работ, выполненных маркшейдерской службой и/или подрядной организацией. Результаты полевых работ представляют собой файл данных измерений, сохраненный в электронном накопителе геодезического прибора и оборудования (журнал).

13.2.2 Хранение электронных измерений организуется посредством создания электронного архива. При передаче данных измерений из накопителей геодезического прибора и оборудования в электронный архив маркшейдерской службы в карточке регистрации указывается следующая информация: имя файла, марка и серийный номер прибора, дата работ, фамилия исполнителя, объект, имя каталога, в котором сохранены данные.

13.3 Производная документация

Производная документация представляет собой совокупность текстовых и графических документов, составленных маркшейдерской службой на основании обработки и интерпретации исходной документации. К производной документации относятся ведомости вычислений, каталоги координат и высот, маркшейдерские чертежи и схемы, горная графическая документация, книга учета объемов земляных работ (приложение 7), книга учета состояния пунктов опорной геодезической сети (приложение 45), акты производственного контроля и другая документация, полученная в результате маркшейдерского обеспечения поиска, разведки, обустройства и разработки месторождений нефти и газа.

13.4 Горная графическая документация

13.4.1 Горная графическая документация ведется и обновляется с использованием ГИС и представляет собой набор тематических цифровых слоев, организованный по определенным правилам, содержащий пространственные данные и связанные с ними атрибуты. ГИС обеспечивает сбор, хранение, обработку, анализ и отображение горной графической документации.

Набор слоев горной графической документации определяется решаемыми задачами и возможностью представления всей необходимой информации. В общем случае горная графическая документация включает в себя следующие слои:

• математическую основу;
• опорные пункты;
• рельеф суши;
• гидрографию и гидротехнические сооружения;
• населенные пункты;
• промышленные, сельскохозяйственные и социально-культурные объекты;
• горные выработки;
• дорожную сеть и дорожные сооружения;
• растительный покров и грунты;
• границы, ограждения и отдельные природные явления;
• подписи собственных названий объектов и пояснительные подписи.

Цифровое описание пространственных данных слоев горной графической документации в соответствии с ГОСТ Р 51607-2000 и ГОСТ Р 50828-95.

13.4.2 Исходными картографическими материалами для горной графической документации являются цифровые и растровые топографические карты и планы различных масштабов, исполнительная геодезическая съемка производственных объектов, цифровые модели рельефа, данные дистанционного зондирования Земли, электронные тематические карты и растровые графические документы, состав и содержание которых обеспечивают представление полных, достоверных и точных данных о рельефе и ситуации территории деятельности, обустройстве и разработке месторождения.

13.4.3 Для отображения объектов местности, их характеристик, а также математических элементов и элементов зарамочного оформления на горной графической документации применяют условные обозначения. Тип условных знаков определяется с учетом характера локализации объектов местности в зависимости от их размеров и масштаба представления графической документации.

13.4.4 Требования к точности горной графической документации — в соответствии с [12]. Точность положения объектов горной графической документации в плане относительно исходных картографических материалов должна соответствовать требованиям, предъявляемым к топографическим материалам соответствующего масштаба. Точность горной графической документации характеризуется СКО следующих основных показателей:

• положения точек плановой съемочной сети относительно ближайших пунктов государственной геодезической сети;
• планового положения объектов и четких контуров местности относительно ближайших пунктов, точек плановой основы;
• положения точек высотной съемочной сети относительно ближайших пунктов геодезической и нивелирной сетей;
• положения условных знаков пунктов и точек геодезической основы относительно положения этих пунктов и точек в соответствии с координатами, приведенными в каталогах геодезических пунктов;
• положения горизонталей по высоте относительно ближайших пунктов и точек высотной основы.

13.4.5 Горная графическая документация должна содержать все объекты, соответствующие современному состоянию местности. Для поддержания документации на уровне современности осуществляется периодическое обновление изменений местности с учетом степени современности топографических карт и важности отдельных изменений местности. Периодичность обновления горной графической документации для территории деятельности предприятия:

• оперативно — по мере поступления исполнительной геодезической документации, графических материалов инженерных изысканий, проектной документации на строительство зданий и сооружений, обустройство и разработку месторождений;
• периодически — по материалам, получаемым в результате специально предпринимаемых аэрофотосъемки, топографической, космической и других видов съемок. Для оптимизации расходов на обновление горной графической документации необходимо разделить территорию деятельности предприятия на различные зоны, для каждой из которых установить разную периодичность обновления. Обновление документации осуществляется, если изменения объектов и элементов местности превышают 20% площади территории деятельности предприятия.

13.4.6 Контроль пополнения и ведения горной графической документации выполняется главным маркшейдером не реже одного раза в год. Результаты проверки документируются.

Приложение 1 (справочное)

МЕТОДЫ КОНТРОЛЯ ТОПОГРАФИЧЕСКИХ КАРТ И ПЛАНОВ

1.1 Метод сравнения графических координат съемочных точек, снятых с топографического плана, с их значениями, полученными при контрольных измерениях на местности, дает объективную количественную характеристику их качества в соответствии с принятыми стандартами, в то же самое время он является трудоемким:

а) сделать съемку контролируемых точек, в результате которой получить плоские прямоугольные координаты x0,i и y0,i, контрольных точек (i = 1, 2, ..., n), а затем разность координат по формулам:

(1.1)

где xi и yi — графические координаты контурных точек;

б) найти случайную погрешность положения точки на плане, за которую принять модуль (абсолютное значение) случайного радиус-вектора:

r_{i} = \sqrt{\delta x_{i}^{2} + \delta y_{i}^{2}} ; (1.2)

в) за критерий качества съемки контуров принять среднюю погрешность положения, которую оценить по данным контрольных измерений величиной:

Q_{i} = \frac{\sum_{i = 1}^{n} r_{i}}{n} ; (1.3)

г) выделить группы контролируемых объектов:

• застроенная территория с капитальной застройкой,
• застроенная и незастроенная территория с четкими очертаниями объектов и контуров местности,
• застроенная и незастроенная территория с нечеткими очертаниями на плане предметов и контуров местности; горная, всхолмленная и пересеченная местность;

д) вычислить среднюю погрешность съемки контуров для каждой группы контролируемых объектов, при этом число контрольных контурных точек зависит от размера контролируемой территории. Вычисленная погрешность для контролируемых групп объектов не должна превышать данных, представленных ниже. За предельную погрешность положения контурной точки на плане принимать величину:

\Delta_{t} = 2,5Q_{t}; (1.4)

е) случайных погрешностей, близких по величине к допуску, не должно быть более 10% от общего числа контрольных измерений.

1.2 Метод сравнения расстояний (отрезков) между близлежащими контурными точками, по результатам которого вычисляется модуль разности:

|\Delta S_{i}| = |S_{i} - S_{0,i}|, (1.5)

где Si и S0,i — соответственно горизонтальные расстояния между контурными точками, измеренными на плане и местности;

а) принять для близлежащих контурных точек разности \Delta S_{i} равноточными, вычислить оценку средней погрешности расстояния:

\Theta_{s} = \frac{\sum_{i = 1}^{n} |\Delta S_{i}|}{n} , (1.6)

где n — число контрольных промеров;

б) вычислить среднюю погрешность для близлежащих контурных точек по формуле:

\Theta_{t} = 1,6\Theta_{s}; (1.7)

в) вычисленное значение \Theta_{t} не должно превышать установленного допуска.

Приложение 2 (рекомендуемое)

ФОРМА АКТА О СДАЧЕ ГЕОДЕЗИЧЕСКИХ ЗНАКОВ НА НАБЛЮДЕНИЕ ЗА СОХРАННОСТЬЮ

N _________

Я, нижеподписавшийся __________________________________________________ (наименование должности, фамилия и инициалы,

                           организация)

сдал на наблюдение за сохранностью, и я, нижеподписавшийся, _______________

     (наименование должности, фамилия и инициалы, организация)

принял на наблюдение за сохранностью геодезические знаки, расположенные на территории ________________________________________________________________ (наименование месторождения, участка, объекта или площадки) по объекту ________________________________________________________________ (наименование объекта и шифр отчетного материала

                инженерно-геодезических изысканий)

Акт составлен «» ________ 20_ г. в количестве двух экземпляров, из которых один хранится __________________________________________________ (наименование организации, принявшей __________________________________________________________________________, знаки на наблюдение за сохранностью) другой вручен представителю _______________________________________________ (наименование организации,

           сдавшей знаки на наблюдение за сохранностью)

Список геодезических знаков по площадкам и трассам, принятых по акту ______

К акту прилагаются: _____________________________________________ (наименование документов)

Сдал _____________ __________________ (подпись) (Ф.И.О.)

Принял ____________ _________________ (подпись) (Ф.И.О.)

«___» _________ г.

Приложение 3 (рекомендуемое)

ФОРМА АКТА ПОЛЕВОГО КОНТРОЛЯ ТОПОГРАФО-ГЕОДЕЗИЧЕСКИХ РАБОТ

«___» ____________ г. ___________________ (объект)

Мы, нижеподписавшиеся: ________________________________________________ (наименование должности,

                  фамилия и инициалы, организация)

и _________________________________________________________________________ (наименование должности, фамилия и инициалы, организация) составили настоящий акт о том, что «» _____________ 20 г. проведен полевой контроль топографо-геодезических работ, выполненных на объекте ____

         (наименование объекта и шифр отчетного материала

                инженерно-геодезических изысканий)

    Контроль  качества закладки центров и планово-высотной привязки пунктов
опорной геодезической  сети осуществлен  визуально  при  полевом  контроле.
Качество  закладки  центров и оформления пунктов проверено для всех пунктов

опорной геодезической сети. Гарантийный срок стабильности пунктов не менее ______ лет.

Повторные спутниковые определения по планово-высотной привязке пунктов опорной геодезической сети выполнены с опорой на базовую станцию __________ __________________________________________________________________________. (название станции)

    В   соответствии   с   техническим  заданием  допустимое  значение  СКО
относительного  планового  положения  смежных пунктов опорной геодезической

сети составляет ______ мм, приращений геодезических высот _______ мм.

    Точность   взаимного   положения  пунктов  опорной  геодезической  сети
оценивалась   на   основе   сравнения   координат  пунктов  из ____________

________________________________________ спутниковых определений с данными, (повторных или повторно вычисленных) взятыми из каталога технического отчета по результатам инженерных изысканий.

Таблица 3.1

Виды и объем работ выполненного полевого контроля

При приемке работ произведены следующие контрольные измерения _________

              (вид выполненных контрольных измерений)

Таблица 3.2

Результаты сравнения координат пунктов опорной геодезической сети

Таблица 3.3

Расхождение контуров в плане

Таблица 3.4

Расхождение рельефа по высоте

Таблица 3.5

Полевое трассирование

Результат визуального сличения плана с местностью: ____________________

Общее качество и оценка работ: ________________________________________

Полевые материалы _______________________ и ___________________________ (приняты или не приняты) (пригодны или не пригодны) для дальнейшей работы.

Выводы:

1. <a id="p102685"></a>Качество закладки и оформления центров пунктов опорной геодезической

сети ___________________________________________ соответствует требованиям (соответствует или не соответствует) технического задания и нормативных технических документов.

2. <a id="p102686"></a>СКО взаимного положения пунктов опорной геодезической сети _________

_____________________________ допусков, установленных техническим заданием. (превышает или не превышает)

3. <a id="p102687"></a>Выполненные топографические работы и полевое трассирование по своему

качеству _______________________________________  требованиям  технического
          (соответствует или  не соответствует)

задания.

Сдал ___________ ____________ (подпись) (Ф.И.О.)

Принял ___________ ___________ (подпись) (Ф.И.О.)

Приложение 4 (рекомендуемое)

ФОРМА АКТА ПРИЕМКИ ОТЧЕТНЫХ МАТЕРИАЛОВ ЗАВЕРШЕННЫХ ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ ИЗЫСКАНИЙ

Комиссия в составе:

председателя комиссии _________________________________________________ (наименование должности, фамилия и инициалы)

члена комиссии ________________________________________________________ (наименование должности, фамилия и инициалы)

члена комиссии ________________________________________________________ (наименование должности, фамилия и инициалы) рассмотрела представленные отчетные материалы инженерно-геодезических изысканий _________________________________________________________________ (вид, наименование и шифр отчетных материалов) объекта строительства _____________________________________________________ (наименование объекта строительства)

Предъявленные для приемки отчетные материалы инженерно-геодезических изысканий _________________________________________________________________ (вид, наименование и шифр отчетных материалов) оформлены в соответствии с требованиями нормативных технических актов, соблюдением допусков и точности создания графических материалов.

Общая характеристика качества отчетных материалов: ____________________ (наличие отступлений

         от требований нормативных технических документов

          и их влияние на снижение точности результатов,

       наличие или отсутствие ошибок измерений и величина

               их отклонений от допустимых величин,

    наличие и характеристика отступлений в оформлении текстовых

                     и графических материалов)

Отчетные материалы проверены и приняты комиссией с оценкой ___________.

Председатель комиссии ___________ _______________ (подпись) (Ф.И.О.)

Член комиссии ____________ __________________ (подпись) (Ф.И.О.)

Член комиссии ____________ __________________ (подпись) (Ф.И.О.)

Приложение 5 (рекомендуемое)

ФОРМУЛЫ РАСЧЕТА ТОЧНОСТИ РАЗЛИЧНЫХ СПОСОБОВ ГЕОДЕЗИЧЕСКИХ ИЗМЕРЕНИЙ

5.1 Способ полярных координат:

m_{c} = \sqrt{m_{\text{и}}^{2} + \frac{S_{i}^{2}}{\rho^{2}} m_{\beta}^{2} + m_{S}^{2} + m_{\text{ф}}^{2}} , (5.1)

m_{\text{и}} = \sqrt{(1,5 + 0,5k^{2} - k \cdot cos\beta)m_{A}^{2} + 0,5k^{2}m_{B}^{2}} , (5.2)

k = \frac{S_{i}}{S_{0}} , (5.3)

где S0 — расстояние между исходными пунктами планового геодезического обоснования;

Si — расстояние от исходного пункта до определяемой точки;

mS — СКО отложения расстояния;

m_{\beta} — СКО отложения горизонтального угла;

mф — СКО фиксации определяемой точки;

mи — СКО положения определяемой точки, обусловленная погрешностями исходных данных;

mA, mB — СКО положения пунктов A и B;

\beta — горизонтальный угол на исходном пункте.

5.2 Способ прямой угловой засечки:

m_{c} = \sqrt{m_{\text{и}}^{2} + m_{\text{з}}^{2} + m_{\text{цр}}^{2} + 2m_{\text{ф}}^{2}} , (5.4)

m_{\text{и}} = \frac{S_{0}sin\beta}{sin\gamma} \sqrt[1]{(\frac{m_{S0}}{S_{0}})^{2} + (\frac{m_{\alpha}}{\rho})2} , (5.5)

m_{\text{з}} = \frac{m_{\beta}}{\rho \cdot sin\gamma} \sqrt{S_{1}^{2} + S_{2}^{2}} , (5.6)

где mс — СКО положения определяемой точки;

mи — СКО положения определяемой точки, обусловленная погрешностями исходных данных;

mцр — СКО положения определяемой точки из-за погрешности центрирования прибора и редукции визирной цели;

mф — СКО фиксации определяемой точки;

m_{\beta} — СКО отложения горизонтального угла;

mS0 — СКО расстояния между исходными пунктами;

m_{\alpha} — СКО исходного дирекционного угла;

S0 — расстояние между исходными пунктами планового геодезического обоснования;

S1 и S2 — расстояние между определяемой точкой и исходными пунктами планового геодезического обоснования;

\beta_{1} — горизонтальный угол на исходном пункте A;

\gamma — горизонтальный угол на определяемой точке.

5.3 Способ линейной засечки:

m_{c} = \sqrt{m_{\text{и}}^{2} + m_{s}^{2} \frac{S_{1}S_{2}}{\sqrt{2P(P - S_{1})(P - S_{2})(P - S_{0})}} + 2m_{\text{ф}}^{2}} , (5.7)

m_{\text{и}} = S_{1} \sqrt{(\frac{m_{S0}}{S_{0}})^{2} + (\frac{m_{\alpha}}{\rho})2} , (5.8)

P = \frac{S_{1} + S_{2} + S_{0}}{2} , (5.9)

где mс — СКО положения определяемой точки;

mи — СКО положения определяемой точки, обусловленная погрешностями исходных данных;

ms — СКО отложения расстояния;

mS0 — СКО расстояния между исходными пунктами;

m_{\alpha} — СКО исходного дирекционного угла;

mф — СКО фиксации определяемой точки;

S0 — расстояние между исходными пунктами планового геодезического обоснования;

S1 — расстояние от исходного пункта A до определяемой точки;

S2 — расстояние от исходного пункта B до определяемой точки.

5.4 Способ прямоугольных координат:

m_{c} = \sqrt{m_{\text{и}}^{2} + m_{S1}^{2} + m_{S2}^{2} + \frac{m_{\beta}^{2}}{\rho^{2}} S_{2}^{2} + m_{\text{ц}}^{2} + m_{p}^{2} + m_{B}^{2} + m_{\text{фо}}^{2} + 2m_{\text{ф}}^{2}} , (5.10)

m_{\text{ц}} = \frac{e}{\sqrt{2}} \sqrt{(\frac{S_{0} - S_{2}}{S_{0}})2} , (5.11)

m_{p} = \frac{e_{i}}{\sqrt{2}} \sqrt{(\frac{S_{2}}{S_{0}})2} , (5.12)

m_{B} = \frac{20\prime\prime \sqrt{2}}{\rho\prime\prime} \cdot \frac{S_{2}}{V_{x}} , (5.13)

где S0 — расстояние между исходными пунктами планового геодезического обоснования;

S2 — расстояние до определяемой точки от середины исходного расстояния между пунктами A и B;

e — погрешность центрирования прибора;

ei — погрешность редукции визирной цели;

Vx — увеличение зрительной трубы прибора;

mс — СКО положения определяемой точки;

mи — СКО положения определяемой точки, обусловленная погрешностями исходных данных;

m_{\beta} — СКО отложения горизонтального угла;

mц — СКО положения определяемой точки из-за погрешности центрирования прибора;

mр — СКО положения определяемой точки из-за погрешностей редукции визирной цели;

mB — СКО построения створа из-за погрешностей визирования;

mфо — СКО построения створа из-за перефокусировки зрительной трубы прибора;

mф — СКО фиксации определяемой точки;

mS — СКО отложения расстояния.

5.5 Способ створной засечки:

m_{c} = \sqrt{m_{\text{ств}AD}^{2} + m_{\text{ств}BC}^{2} + 2m_{\text{фо}}^{2}} , (5.14)

m_{\text{ств}} = \sqrt{m_{\text{и}}^{2} + m_{\text{ц}}^{2} + m_{\text{р}}^{2} + m_{\text{В}}^{2} + m_{\text{фо}}^{2}} , (5.15)

где mс — СКО положения определяемой точки;

mств — СКО построения створа между исходными пунктами;

mи — СКО положения определяемой точки, обусловленная погрешностями исходных данных;

mц — СКО положения определяемой точки из-за погрешности центрирования прибора;

mB — СКО построения створа из-за погрешностей визирования;

mр — СКО положения определяемой точки из-за погрешностей редукции визирной цели;

mфо — СКО построения створа из-за перефокусировки зрительной трубы прибора.

Приложение 6 (рекомендуемое)

ФОРМА АКТА МАРКШЕЙДЕРСКОГО КОНТРОЛЯ ПРИ ПРИЕМКЕ ИСПОЛНИТЕЛЬНОЙ ГЕОДЕЗИЧЕСКОЙ ДОКУМЕНТАЦИИ

«___» ____________ г. _________________ (объект)

Мною, _________________________________________________________________ (должность, организация, фамилия, инициалы) выполнен геодезический контроль по объекту ________________________________

         (наименование объекта капитального строительства)

на основании представленной исполнительной документации ___________________ (наименование и вид

исполнительной геодезической документации и организации, их составившей)

По результатам геодезического контроля установлено ____________________

(геометрический параметр, контроль положения которого осуществлялся,

при наличии отклонений указываются их величины в плане и по высоте,

     заключение по правильности и соответствию действительного

                  положения объекта на местности,

 нормативный технический акт, в соответствии с которым выполнялся

        геодезический контроль строительно-монтажных работ)

(подпись) (Ф.И.О.)

Приложение 7 (рекомендуемое)

ФОРМА КНИГИ УЧЕТА ОБЪЕМОВ ЗЕМЛЯНЫХ РАБОТ

Приложение 8 (справочное)

КЛАССИФИКАЦИЯ ЗАПАСОВ И РЕСУРСОВ НЕФТИ И ГАЗА

8.1 Запасы нефти и газа месторождений подразделяются (рисунок 8.1):

• степени геологической изученности — критерием выделения является изученность геологического строения и нефтегазоносности залежи сейсмическими и другими полевыми геофизическими исследованиями, бурением, геофизическими методами, промысловыми и аналитическими исследованиями, позволяющими осуществить подсчет запасов и составить проектный документ на разработку месторождений на основе геологической и фильтрационной моделей залежи;
• степени промышленного освоения — критерием выделения являются запасы залежей разрабатываемых и разведываемых месторождений.

Рисунок 8.1 — Классификация запасов и ресурсов нефти и газа

8.2 Запасы залежей разрабатываемых месторождений по степени геологической изученности и промышленного освоения подразделяют на три категории:

• категория A (разрабатываемые, разбуренные) — запасы залежей или частей залежей, геологическое строение которых, форма и размеры определены, а флюидальные контакты обоснованы по данным бурения, опробования и материалам геофизических исследований;
• категория B1 (разрабатываемые, неразбуренные, разведанные) — запасы неразбуренных эксплуатационными скважинами залежей или частей залежей, разработка которых планируется в соответствии с техническим проектом разработки (технологическим проектом разработки или дополнением к нему, технологической схемой разработки или дополнением к ней), изученные сейсморазведкой или иными высокоточными методами и разбуренные поисковыми, оценочными, разведочными, транзитными или углубленными эксплуатационными скважинами, давшими промышленные притоки нефти или газа;
• категория B2 (разрабатываемые, неразбуренные, оцененные) — запасы залежей или частей залежей, не разбуренных эксплуатационными скважинами, разработка которых проектируется в соответствии с техническим проектом разработки (технологическим проектом разработки или дополнением к нему, технологической схемой разработки или дополнением к ней), изученные сейсморазведкой или иными высокоточными методами, наличие которых обосновано данными геологических и геофизических исследований и испытанием отдельных скважин в процессе бурения.

8.3 Запасы залежей разведываемых месторождений по степени геологической изученности и промышленного освоения подразделяют на две категории:

• C1 (разведанные) — запасы залежей или частей залежей, не введенных в промышленную разработку месторождений, на которых может осуществляться пробная эксплуатация или пробная эксплуатация отдельных скважин;
• C2 (оцененные) — запасы залежей или частей залежей, не введенных в промышленную разработку месторождений, разрабатываемых на основании проекта пробной эксплуатации, пробной эксплуатации отдельных скважин, изученные сейсморазведкой или иными высокоточными методами, наличие которых обосновано данными геологических и геофизических исследований и испытанием отдельных скважин в процессе бурения.

Приложение 9 (справочное)

ПЛОЩАДЬ ЗЕМЕЛЬНОГО (ЛЕСНОГО) УЧАСТКА В ЗАВИСИМОСТИ ОТ КОЛИЧЕСТВА СКВАЖИН В КУСТЕ

Приложение 10 (справочное)

МАРКШЕЙДЕРСКИЙ РАСЧЕТ НАПРАВЛЕНИЙ БУРЕНИЯ

Маркшейдерский расчет направлений бурения на проектные геологические цели для определения:

• отхода d от устья скважины до заданной цели бурения:

d = \sqrt{(x_{\text{ц}} - x_{\text{уст}})^{2} + (y_{\text{ц}} - y_{\text{уст}})^{2}} ; (10.1)

• румба rуст-ц направления на заданную геологическую цель от устья скважины:

r_{\text{уст} - \text{ц}} = \frac{y_{\text{ц}} - y_{\text{уст}}}{x_{\text{ц}} - x_{\text{уст}}} . (10.2)

Связь между дирекционными углами \alpha и румбами r зависит от четверти, в которой находится заданное направление. Перевод румбов в дирекционные углы выполняется согласно таблице 10.1.

Таблица 10.1

Таблица связи между дирекционными углами и румбами

• истинного азимута A направления на заданную геологическую цель:

A = \alpha + \gamma; (10.3)

• магнитного азимута Aм направления на заданную геологическую цель:

A_{\text{м}} = A - \delta = \alpha - (\delta - \gamma); (10.4)

• угла сближения меридианов \gamma :

\gamma = \Delta\lambda \cdot sin\varphi_{\text{ср}}; (10.5)

• магнитного склонения \delta :

\delta = A - A_{\text{м}}, (10.6)

где xц, yц — координаты заданной цели бурения;

xуст, yуст — координаты устья первой скважины в кусте;

d — горизонтальное расстояние от устья первой скважины до заданной геологической цели;

\alpha — дирекционный угол на заданную геологическую цель;

Aм — магнитный азимут на заданную геологическую цель;

\Delta\lambda — разность долгот заданной геологической цели и осевого меридиана шестиградусной зоны;

\varphi_{\text{ср}} — широта средней параллели заданной геологической цели и устья скважины.

Если для горизонтальной скважины геологические цели заданы не только точками T1 и T3, то выполняется последовательный расчет на каждую заданную геологическую цель в соответствии с ее порядком расположения на стволе.

Приложение 11 (рекомендуемое)

ФОРМА АКТА ПРОИЗВОДСТВЕННОГО КОНТРОЛЯ ЛИЦЕНЗИОННЫХ РИСКОВ ПРИ ПРОЕКТИРОВАНИИ СКВАЖИН

«___» __________ г. ________________ (место)

Мною, _________________________________________________________________ (должность и Ф.И.О. выполнившего контроль,

                     наименование организации)

выполнен производственный контроль лицензионных рисков при проектировании скважин ___________________________________________________________________ (наименование скважин, номер куста и наименование месторождения) на предмет расположения проектного направления бурения и забоя скважины в границах __________________________________________________________________ (наименование горного отвода и лицензионного участка)

По результатам контроля установлено: проектный забой скважины __________________________________________________ (расположены в границах горного отвода

                       или за его границами)

Проверил _____________ _________________ (подпись) (Ф.И.О.)

Приложение 12 (рекомендуемое)

ФОРМА АКТА О ЗАКРЕПЛЕНИИ (ВЫНОСЕ) МЕСТОПОЛОЖЕНИЯ УСТЬЯ СКВАЖИНЫ

Акт о закреплении (выносе) местоположения устья _____________________ скважины (назначение скважины) ______________ на ________________ лицензионного участка (номер скважины) (название)

Мы, нижеподписавшиеся, представитель __________________________________

     (наименование организации-заказчика, должность сдающего)

и представитель ___________________________________________________________

   (наименование организации-подрядчика, должность принимающего)

составили настоящий акт в том, что первый сдал, а второй принял на местности перенесенное и закрепленное _____________________________________ (чем закреплено)

устье _____________________ скважины ______________________________________ (назначение скважины) (номер скважины и название ЛУ) лицензионного участка.

Устье скважины перенесено в натуру ________________________________________ (способ перенесения устья скважины)

Местоположение устья соответствует проекту ________________________________ (соответствует

или не соответствует проекту, в случае изменения проектного положения

        дать ссылку на документ разрешающий это изменение)

Акт составлен ________ в двух экземплярах, один из которых передан ____ (дата) __________________________________________________________________________, (наименование организации, принявшей скважину) а второй — хранится _______________________________________________________ (организация, сдавшая скважину)

Абрис местоположения скважины дан на обороте данного акта.

Таблица 12.1

Координаты устья скважины __________________________________________________ (номер скважины и название лицензионного участка)

Сдал _____________ _________________ (подпись) (Ф.И.О.)

Принял _____________ ________________ (подпись) (Ф.И.О.)

Оборотная сторона Акта о закреплении (выносе) местоположения скважины в натуре

Абрис местоположения устья _______________________ скважины (назначение скважины) __________________ на ______________ лицензионном участке (номер скважины) (название)

Сдал ____________ __________________ (подпись) (Ф.И.О.)

Принял ___________ _________________ (подпись) (Ф.И.О.)

Приложение 13 (рекомендуемое)

ФОРМА КАТАЛОГА КООРДИНАТ И ВЫСОТ УСТЬЕВ СКВАЖИН

Система координат ___________________

Система высот _______________________

Приложение 14 (справочное)

МЕТОДЫ ВЫЧИСЛЕНИЯ ПРОСТРАНСТВЕННОГО ПОЛОЖЕНИЯ СТВОЛА СКВАЖИНЫ

В задачах направленного бурения применяется целый ряд различных методов для вычисления пространственного положения ствола скважины, но только четыре из них получили широкое распространение.

14.1 Тангенциальный метод - для расчетов используются зенитный угол и азимут ствола скважины в нижней точке интервала замера для расчета прямой линии, отображающей ствол скважины и проходящей через нижнюю точку интервала замера (рисунок 14.1). Скважина, при этом, рассматривается, как прямая линия по всему интервалу замера. Этот метод может быть применен для обсчета результатов замера только в том случае, когда интервал замера не превышает длины самого прибора:

\Delta x = \Delta lsinl_{2}cosA_{2}, (14.1)

\Delta y = \Delta lsinl_{2}sinA_{2}, (14.2)

\Delta z = \Delta lcosl_{2}, (14.3)

где l2 - зенитный угол в нижней точке измерения;

A2 - азимут в нижней точке измерения;

\Delta l - длина ствола скважины между соседними точками замера.

A1 и A2 - азимутальные углы в предыдущей и текущей точках замера; l1 и l2 - зенитные углы в предыдущей и текущей точках замера; DL - кривизна ствола скважины между точками замера; TVD - проекция траектории ствола скважины на вертикальную ось Z между точками замера; \Delta MD - участок кривой траектории ствола скважины

Рисунок 14.1 - Тангенциальный метод

14.2 Метод среднего угла - для расчетов используются усредненные значения зенитных углов и азимута, измеренные в верхней и нижней точках интервала замера (рисунок 14.2). Средние значения, рассчитанные по двум точкам, принимаются за зенитный угол и азимут ствола скважины на протяжении всего интервала замера. Траектория скважины вычисляется с помощью простых тригонометрических функций. Метод намного более точен, чем тангенциальный, и лишь немного уступает в точности методам радиуса кривизны и минимальной кривизны. Приращения координат вычисляются по формулам:

\Delta x = \Delta l \cdot sin \frac{l_{1} + l_{2}}{2} \cdot cos \frac{A_{1} + A_{2}}{2} , (14.4)

\Delta y = \Delta l \cdot sin \frac{l_{1} + l_{2}}{2} \cdot sin \frac{A_{1} + A_{2}}{2} , (14.5)

\Delta z = \Delta l \cdot cos \frac{l_{1} + l_{2}}{2} , (14.6)

где l1, l2 - зенитный угол в верхней и нижней точке измерения соответственно;

A1, A2 - азимут в верхней и нижней точке измерения соответственно;

\Delta l - длина ствола скважины между соседними точками замера.

Рисунок 14.2 - Метод среднего угла

14.3 Метод радиуса кривизны - для расчетов используются зенитный угол и азимут ствола скважины, измеренные в верхней и нижней точках интервала замера, для построения дуги окружности, которая выглядит таковой как в вертикальной, так и в горизонтальной проекциях. Метод основан на допущении, что траектория скважины лежит на боковой поверхности цилиндра, ось которого расположена вертикально, а радиус равен радиусу кривизны в горизонтальной плоскости (рисунок 14.3). Этот радиус определяет длину дуги, ограниченной начальной и конечной точками интервала замера, и представляющей собой проекцию интервала замера на горизонтальную плоскость. Этот цилиндр можно затем "развернуть" и рассчитать длину круговой дуги, пролегающей по боковой поверхности цилиндра. Следовательно, изменение глубины по вертикали не зависит от изменения азимута ствола скважины:

\Delta x = \frac{\Delta l(cosl_{1} - cosl_{2}) \cdot (cosA_{1} - cosA_{2})}{(l_{2} - l_{1})(A_{2} - A_{1})} , (14.7)

\Delta y = \frac{\Delta l(cosl_{1} - cosl_{2}) \cdot (sinA_{2} - sinA_{1})}{(l_{2} - l_{1})(A_{2} - A_{1})} , (14.8)

\Delta z = \frac{\Delta l(sinA_{2} - sinA_{1})}{(l_{2} - l_{1})} , (14.9)

где l1, l2 - зенитный угол в верхней и нижней точке измерения соответственно;

A1, A2 - азимут в верхней и нижней точке измерения соответственно;

\Delta l - длина ствола скважины между соседними точками замера.

A1 и A2 - азимутальные углы в предыдущей и текущей точках замера, l1 и l2 - зенитные углы в предыдущей и текущей точках замера

Рисунок 14.3 - Метод радиуса кривизны

14.4 Метод минимальной кривизны - для расчетов используется зенитный угол и азимут ствола скважины, измеренные в верхней и нижней точках интервала замера, для построения гладкой дуги, представляющей собой траекторию скважины (рисунок 14.4). В данном методе траектория скважины между точками замера заменяется дугой окружности. Дуги проводятся таким образом, чтобы касательные вектора в точках замера были касательными к проводимым дугам. Каждая дуга лежит на наклонной плоскости, положение которой определяется по известным зенитным углам и азимутам в точках замера. Радиус дуги определяют из условия, что длина дуги такая же, как измеренное по стволу скважины расстояние между точками замера. Таким образом, рассматриваемый участок траектории между двумя точками замера обусловлен ориентацией наклонной плоскости, в которой лежит дуга окружности, и радиусом кривизны. Эта дуга рассчитывается с помощью коэффициента искривления, который показывает степень углового изменения вдоль интервала замера. При построении траектории ствола пространственная кривая сглаживается с использованием относительного коэффициента, величина которого зависит от кривизны исследуемого участка ствола скважины. За счет указанного сглаживания сводится к минимуму общая кривизна дуги в пределах исследуемого участка. Плоскость этой дуги расположена под углом, не кратным прямому. Метод основан на допущении, что траектория скважины лежит на поверхности сферы. При этом, изменение глубины по вертикали будет функцией как зенитного угла, так и азимут скважины в верхней и нижней точке:

\Delta x = \Delta l \cdot \frac{tanD/2}{D/2} \cdot \frac{1}{2} \cdot (sinl_{1}sinA_{1} + sinl_{2}sinA_{2}), (14.10)

\Delta y = \Delta l \cdot \frac{tanD/2}{D/2} \cdot \frac{1}{2} \cdot (sinl_{1}cosA_{1} + sinl_{2}cosA_{2}), (14.11)

\Delta z = \Delta l \cdot \frac{tanD/2}{D/2} \cdot \frac{1}{2} \cdot (cosl_{1} + cosl_{2}), (14.12)

cosD = cos(l_{2} - l_{1}) - sinl_{1} \cdot sinl_{2} \cdot [1 - cos(A_{2} - A_{1})], (14.13)

где l1, l2 - зенитный угол в верхней и нижней точке замера соответственно;

A1, A2 - азимут в верхней и нижней точке замера соответственно;

\Delta l - длина ствола скважины между соседними точками замера.

A1 и A2 - азимутальные углы в предыдущей и текущей точках замера; l1 и l2 - зенитные углы в предыдущей и текущей точках замера; DL - кривизна ствола скважины между точками замера; TVD - проекция траектории ствола скважины на вертикальную ось Z между точками замера; \Delta MD - участок кривой траектории ствола скважины

Рисунок 14.4 - Метод минимальной кривизны

14.5 Ошибки, возникающие при расчете положения ствола скважины, зависят от точности выбранного метода расчета. В задачах направленного бурения для вычисления пространственного положения точек оси ствола скважины применяется метод минимальной кривизны, который признан наиболее точным среди остальных методов расчета (таблица 14.1). В методе минимальной кривизны для выполнения расчета эффективно заменяется участок реальной кривой ствола скважины между двумя точками замера - сферической дугой. Таким образом, задача состоит в нахождении пространственного вектора, который определяется углами наклона и направлениями в каждой из двух точек замера, и который плавно соединяет дугу с этими точками при помощи фактора отношения, определяемого кривизной участка ствола (рисунок 14.4).

Таблица 14.1

Сравнение результатов расчета пространственного положения ствола скважины различными методами

Кривизна DL участка ствола скважины рассчитывается по формуле:

DL = cos^{- 1}[cos(l_{2} - l_{1}) - sinl_{1} \cdot sinl_{2} \cdot (1 - cos(A_{2} - A_{1}))], (14.14)

где l - зенитный угол, град;

A - азимутальный угол, град.

Курсовая длина ствола скважины MD измеряется вдоль кривой, в то время как зенитный угол l и азимутальный угол A определяют направления прямых линий в пространстве. Необходимо совместить эти прямые с сегментами кривой при помощи фактора отношения RF, определяемого как:

RF = 360 \cdot tan(\frac{DL}{2}) \cdot [\frac{DL}{\pi}] - 1 (14.15)

или

RF = 360 \cdot (1 - cosDL) \cdot [DL \cdot \pi \cdot sinDL]^{- 1}, (14.16)

где DL - кривизна, град, для маленьких углов (DL < 0,0001), фактор отношения RF полагают равным 1;

RF - фактор отношения.

Увеличение по трем осям XYZ для определения следующей точки замера вычисляется по формулам:

\Delta TVD = \frac{\Delta MD}{2} (cosl_{1} + cosl_{2})RF, (14.17)

\Delta x = \frac{\Delta MD}{2} (sinl_{1} \cdot cosA_{1} + sinl_{2} \cdot cosA_{2})RF, (14.18)

\Delta y = \frac{\Delta MD}{2} (sinl_{1} \cdot sinA_{1} + sinl_{2} \cdot sinA_{2})RF, (14.19)

где \Delta MD - длина скважины;

\Delta TVD - проекция траектории ствола скважины на вертикальную ось Z между точками замера;

l1, l2 - зенитный угол в верхней и нижней точке замера соответственно;

A1, A2 - азимут в верхней и нижней точке замера соответственно;

RF - фактор отношения;

\Delta x , \Delta y - приращение координат.

Приложение 15 (рекомендуемое)

ФОРМА АКТА КОНТРОЛЯ ПРАВИЛЬНОСТИ ВЫЧИСЛЕНИЯ ТЕКУЩЕГО ПОЛОЖЕНИЯ ОСИ СТВОЛА СКВАЖИНЫ

"___" ____________ г. __________________ (место)

Мною, _________________________________________________________________ (должность и Ф.И.О. лица, выполнившего контроль) выполнен контроль материалов инклинометрических исследований, выполненных

(наименование организации, выполнившей инклинометрические исследования

                         и дата измерений)

на предмет правильности вычисления текущего положения оси ствола бурящейся ______________________ скважины ___________________________________________ (назначение скважины) (номер скважины

                   и наименование месторождения)

Контроль результатов расчета выполнен с помощью ___________________________ (программное обеспечение,

         использованное для контроля результатов расчета)

с использованием метода ___________________________________________________ (указать метод вычисления пространственного

               положения точек оси ствола скважины)

В результате контроля установлено, что ____________________________________ (выявлены или нет ошибки

   в результатах расчета, величины выявленных ошибок в расчетах

                       координат точек оси)

Проверил _______________ ________________ (подпись) (Ф.И.О.)

Приложение 16 (рекомендуемое)

ФОРМА АКТА КОНТРОЛЯ ПРОВОДКИ ОСИ СТВОЛА СКВАЖИНЫ ПО ПРОЕКТНОМУ НАПРАВЛЕНИЮ

«___» ___________ г. ___________________ (место)

Мною, _________________________________________________________________ (должность и Ф.И.О. лица, выполнившего контроль) выполнен контроль проводки оси ствола ____________________________ скважины (назначение скважины)

(номер скважины) (наименование месторождения) по проектному направлению с оценкой степени отклонения в интервале длин _____________ м на основании материалов инклинометрических (длина скважины) исследований, выполненных _________________________________________________ (наименование организации,

   выполнившей инклинометрические исследования и дата измерений)

Контроль результатов расчета выполнен с помощью ___________________________ (программное обеспечение,

         использованное для контроля результатов расчета)

с использованием метода ___________________________________________________ (указать метод вычисления пространственного

               положения точек оси ствола скважины)

Установленный радиус круга допуска заданной геологической цели _________ м.

В результате контроля установлено, что ____________________________________ (выявлены отклонения от проектного

 направления или нет, величины выявленных и допустимых отклонений

                    с указанием интервала длин)

Проверил ____________ __________________ (подпись) (Ф.И.О.)

Приложение 17 (рекомендуемое)

ФОРМА АКТА КОНТРОЛЯ МАТЕРИАЛОВ ВЫЧИСЛЕНИЯ КООРДИНАТ ОСИ СТВОЛА ОКОНЧЕННОЙ БУРЕНИЕМ СКВАЖИНЫ И ОЦЕНКИ ПОЛОЖЕНИЯ ЗАБОЯ

«___» ___________ г. ____________________ (место)

Мною, _________________________________________________________________ (должность и Ф.И.О. лица, выполнившего контроль) выполнен контроль материалов вычисления координат оси ствола и оценки положения забоя оконченной бурением _______________________________________ (назначение скважины) (номер скважины) скважины __________________________________________________________________ (наименование месторождения) относительного круга допуска заданной геологической цели. Установленный радиус круга допуска составляет ___________ м.

Инклинометрические исследования и вычисление координат оси ствола скважины выполнены _________________________________________________________________ (наименование организации, выполнившей инклинометрические

                  исследования и дата измерений)

Контроль результатов расчета выполнен с помощью ___________________________ (программное обеспечение,

         использованное для контроля результатов расчета)

с использованием метода ___________________________________________________ (указать метод вычисления пространственного

               положения точек оси ствола скважины)

В результате контроля установлено, что ____________________________________ (выявлены или нет ошибки

         в результатах расчета, величины выявленных ошибок

                  в расчетах координат точек оси)

Отклонение забоя скважины от геологической цели составляет ____ м по направлению _______________________________. (градусы, минуты и доли минут)

Размер осей эллипса неопределенности: большая полуось ________ м, малая полуось ________ м.

По отношению к кругу допуска геологической цели забой скважины ____________ __________________________________________________________________________, (случай положения забоя скважины) эллипс неопределенности ___________________________________________________

            (случай положения эллипса неопределенности)

Проверил _______________ ________________ (подпись) (Ф.И.О.)

Приложение 18 (справочное)

КЛАССИФИКАЦИЯ МОРСКИХ НЕФТЕГАЗОВЫХ СООРУЖЕНИЙ

18.1 МНГС классифицируют по следующим признакам:

а) по конструкционным материалам:

• грунтовые,
• ледовые,
• металлические,
• железобетонные,
• комбинированные;

б) по конструкционным особенностям:

• эстакады,
• острова,
• стационарные платформы,
• полупогружные и погружные платформы,
• маятниковые сооружения,
• сооружения на натяжных опорах,
• платформы типа СПАР;

в) по виду рабочего положения:

• опирающиеся на дно,
• не опирающиеся на дно;

г) по методам крепления ко дну:

• свайные,
• гравитационные,
• свайно-гравитационные;

д) по признакам ледостойкости:

• ледостойкие,
• неледостойкие;

е) по способу осуществления перехода:

• самоходные,
• несамоходные (буксируемые);

ж) по мобильности:

• стационарные (в течение всего периода эксплуатации остаются на месте),
• плавучие (меняют свое местоположение в течение всего периода эксплуатации в пределах одного или нескольких месторождений).

18.2 В зависимости от назначения, гидрометеорологических и технических факторов МНГС разделяются на две группы — МНГС для бурения поисково-разведочных и МНГС для бурения эксплуатационных скважин, каждая из которых разделяется на две основные подгруппы, характеризующие условия, в которых работают МНГС — МНГС для замерзающих морей и МНГС для незамерзающих морей (рисунок 18.1).

Рисунок 18.1 — Классификация морских нефтегазовых сооружений в зависимости от назначения, гидрометеорологических и технических факторов

Приложение 19 (справочное)

КЛАССИФИКАЦИЯ МОРСКИХ ТРУБОПРОВОДОВ

19.1 В зависимости от характерных признаков морские трубопроводы классифицируются по следующим признакам:

а) по функциональному признаку:

• магистральные — подводные трубопроводы, по которым УВС транспортируется к местам длительного хранения или потребления,
• промысловые — подводные трубопроводы, прокладываемые в пределах одного или группы месторождений и предназначенные для соединения скважин с МНГС, морскими и береговыми объектами,
• межпромысловые — подводные трубопроводы, прокладываемые в пределах группы месторождений,
• внутрипромысловые — подводные трубопроводы, прокладываемые на территории одного месторождения;

б) по глубине погружения:

• особо глубоководные — глубина моря более 400 м,
• глубоководные — глубина моря от 40 до 400 м,
• средней глубины — глубина моря от 10 до 40 м,
• мелководные — глубина моря менее 10 м;

в) по внутреннему давлению:

• высокого давления — давление более 12 кгс/см2,
• низкого давления — давление менее 12 кгс/см2;

г) по внутреннему диаметру:

• особо большого диаметра — диаметр более 1000 мм,
• большого диаметра — диаметр от 800 до 1000 мм,
• среднего диаметра — диаметр от 600 до 800 мм,
• малого диаметра — диаметр от 400 до 600 мм,
• очень малого диаметра — диаметр менее 400 мм;

д) по виду укладки на дне моря:

• по поверхности дна без заглубления;
• по дну с заглублением;
• по поверхности дна моря без заглубления с обваловыванием грунтом;
• выше дна с закреплением на опорах или поплавках.

19.2 По степени потенциальной опасности транспортируемых продуктов трубопроводы классифицируются в соответствии с таблицей 19.1.

Таблица 19.1

Классификация транспортируемых продуктов <1>

<1> Таблица 19.1 повторяет содержание таблицы 5.1 ГОСТ Р 54382-2011 «Нефтяная и газовая промышленность. Подводные трубопроводные системы. Общие технические требования».

Подводные трубопроводы относятся к категории B, требования к которым в зависимости от условий работы и транспортируемого продукта определяются как к объектам повышенного уровня ответственности.

19.3 В зависимости от плотности населения и активности деятельности людей, местоположение участков подводных трубопроводов классифицируется на следующие классы <2>:

• класс 1 — зона редкого присутствия человека по створу трубопровода;
• класс 2 — часть трубопровода, райзера в зоне около платформы (с персоналом) или в зонах с интенсивной человеческой деятельностью.

<2> Пункт 3 повторяет содержание таблицы 5.2 ГОСТ Р 54382-2011 «Нефтяная и газовая промышленность. Подводные трубопроводные системы. Общие технические требования».

Приложение 20 (рекомендуемое)

ПРЕДЕЛЫ ДЕЙСТВИЯ УРОВЕННЫХ ПОСТОВ

20.1 Для морей без приливов при определении достаточности существующих или при установке новых уровенных постов рекомендуется руководствоваться таблицей 20.1.

Таблица 20.1

Расстояние между уровенными постами для морей без приливов

20.2 Расчет пределов действия уровенных постов на приливных морях по способу Н.Д. Коломийчука

Предельный радиус действия уровенного поста определяется по формуле:

d = S \frac{n\delta_{z}}{(\Delta h_{max})n} , (20.1)

(\Delta h_{max})_{n} = F_{B} \sqrt{1 + k^{2} - 2kcosn\alpha} , (20.2)

\lambda = \frac{F_{A}}{F_{B}} , (20.3)

k = 1 + n(\lambda - 1), (20.4)

где d — предельный радиус действия, км;

S — расстояние между постом B, для которого определяют предел действия, и смежным постом A, км;

n — доля расстояния между постами, если принять S = 1;

\delta_{z} — допустимая разность высот мгновенного уровня в пределах действия уровенного поста, см;

\Delta h_{max} — максимальная разность высот мгновенного уровня на посту B и в точке, находящейся на удалении n от него, см;

FA — амплитуда приливной волны на посту A;

FB — амплитуда приливной волны на посту B;

\alpha — приращение фазы приливной волны на участке между постами B и A;

\lambda — отношение амплитуд приливной волны постов A и B.

Амплитуды приливной волны на уровенном посту Fi определяются суммированием гармонических постоянных основных волн:

Fi = (Hm2 + Hs2 + Hk1 + Ho1). (20.5)

Приращение фазы \alpha приливной волны вычисляется по формулам:

• для полусуточных приливов:

\alpha = (g_{s2})_{B} - (g_{s2})_{A}; (20.6)

• для суточных приливов:

\alpha = (g_{k1})_{B} - (g_{k1})_{A}, (20.7)

где H — амплитуды соответствующих волн;

g — углы положения указанных волн.

При смешанных приливах, когда в период работ наблюдается одна полная и одна малая вода, вычисления ведутся по формулам суточных приливов, во всех остальных случаях — по формулам полусуточных приливов. Гармонические постоянные выписывают из таблиц приливов.

При отсутствии гармонических постоянных ориентировочный расчет пределов действия уровенных постов осуществляется путем получения амплитуд как половины максимальной разности высот полной и смежной малой воды, а приращение фаз (в радианах) — по разности времени наступления полных (малых) вод \Delta t на постах:

\alpha = 2\pi \frac{\Delta t}{T} ; (20.8)

• для полусуточных приливов T = 12,4:

\alpha = \frac{\Delta t}{120} ; (20.9)

• для суточных приливов T = 24,8:

\alpha = \frac{\Delta t}{240} , (20.10)

где T — период волны;

\Delta t — разность времени наступления полных (малых) вод на мостах, мин.

В связи с тем, что максимальная разность мгновенных уровней на посту B и на участке между постами A и B изменяется не по линейному закону, расчет максимальной разности высот мгновенного уровня \Delta h_{max} на уровенном посту производится для последовательного ряда точек. Положение этих точек определяется долей расстояния между постами n. Задавая ряд точек для n = 0,01; 0,02 ... 0,1; 0,2 ... 1,0 по формуле (20.2) рассчитывается значение максимальной разности мгновенных уровней \Delta h_{max} в любой из них. Как только значение максимальной разности мгновенного уровня \Delta h_{max} окажется большим, чем допустимая разность мгновенного уровня в пределах действия уровенного поста \delta_{z} , расчет по формуле (20.2) прекращают, а последние значения n и \Delta h_{max} используются для расчета предела действия поста по формуле (20.1).

Приложение 21 (рекомендуемое)

ФОРМА АКТА ОБ УСТАНОВКЕ МОРСКОЙ БУРОВОЙ ПЛАТФОРМЫ НА ТОЧКУ БУРЕНИЯ

Местоположение ________________________________________________________ (название моря)

Месторождение ____________________, номер скважины ____________________

Назначение скважины ______________________________________

Акт об установке морской буровой установки на точку бурения

«___» ____________ г. __________________________________________ (тип и название морской буровой платформы)

Мы, нижеподписавшиеся: капитан ________________________________________ (тип морской буровой установки, __________________________________________________________________________, фамилия и инициалы)

представитель заказчика ___________________________________________________ (наименование организации-заказчика, __________________________________________________________________________, должность, фамилия и инициалы)

Инженер-гидрограф _________________________________________________________ (наименование организации, выполняющей установку _______________________________________________________________________, морской платформы, фамилия и инициалы) составили настоящий акт о том, что «» _________г. в ____________________ морская буровая установка _________________________________________________ (тип и название морской буровой платформы) была установлена на точку бурения _________________________________________ (назначение и номер скважины

                     и название месторождения)

Проектные координаты и курс постановки морской буровой установки ______

            (тип и название морской буровой платформы)

на точку бурения _________________________________________________________: (номер скважины и название месторождения)

Фактические координаты и курс постановки морской буровой установки ____

            (тип и название морской буровой платформы)

на точку бурения _________________________________________________________: (номер скважины и название месторождения)

Отклонение фактических координат точки бурения от проектных составило ____________ м по азимуту __________________.

СКО определения координат составила __________ м.

Капитан морской буровой установки _____________ ___________________________ (подпись) (фамилия и инициалы)

Представитель _____________________________ ___________ ___________________ (наименование (подпись) (фамилия и инициалы) организации-заказчика)

Инженер-гидрограф _______________________ _____________ ___________________ (наименование организации) (подпись) (фамилия и инициалы)

Приложение 22 (рекомендуемое)

ФОРМА АКТА ОБСЛЕДОВАНИЯ ПЛОЩАДКИ УСТАНОВКИ МОРСКОЙ БУРОВОЙ УСТАНОВКИ

«___» __________ г. _____________________ (местоположение)

Мы, ниже подписавшиеся: представитель лица, выполнившего обследование площадки установки ________________________________________________________ (наименование организации,

                   должность, фамилия, инициалы)

представитель заказчика ___________________________________________________ (наименование организации,

                  должность, фамилия и инициалы)

составили настоящий акт о том, что «___» ________ г. выполнено обследование площадки _________________________________________________________________. (назначение и номер скважины и название месторождения)

Обследование выполнено способом ______________________________________. (способ, которым выполнено обследование)

Координаты обследованной площадки:

В результате обследования установлено: ________________________________

           (краткие выводы по результатам обследования)

Приложения ____________________________________________________________ (материалы, подтверждающие результаты обследования)

Представитель лица, выполнившего обследование _______________ ______________________

                             (подпись)     (фамилия и инициалы)

Представитель заказчика  ________________ ______________________
                            (подпись)      (фамилия и инициалы)

Приложение 23 (рекомендуемое)

ИНТЕНСИВНОСТЬ ЛИТОДИНАМИЧЕСКИХ ПРОЦЕССОВ

Таблица 23.1

Интенсивность литодинамических процессов <1>

<1> Таблица 23.1 повторяет содержание таблицы 7.3 СП 11-114-2004 «Инженерные изыскания на континентальном шельфе для строительства морских нефтегазопромысловых сооружений».
