ПНСТ 548-2021. Предварительный национальный стандарт Российской Федерации. Фонари зенитные заводского изготовления. Общие технические требования
(утв. и введен в действие Приказом Росстандарта от 20.10.2021 № 39-пнст)
Внимание
Документ утратил силу с 01.07.2025 в связи с истечением срока действия, установленного Приказом Росстандарта от 20.10.2021 № 39-пнст. Документ введен в действие с 01.07.2022 на период до 01.07.2025 (Приказ Росстандарта от 20.10.2021 № 39-пнст).
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2021 г. № 39-пнст
ПРЕДВАРИТЕЛЬНЫЙ НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФОНАРИ ЗЕНИТНЫЕ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ
Factory made skylights. General requirements
Срок действия с 1 июля 2022 года до 1 июля 2025 года
Предисловие
1 РАЗРАБОТАН Национальным кровельным союзом (НКС)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 144 «Строительные материалы и изделия»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2021 г. № 39-пнст
Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).
Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее, чем за 4 месяца до истечения срока его действия, разработчику настоящего стандарта по адресу: 191167, Санкт-Петербург, Невский проспект, д. 153, оф. 86 и/или в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112, Москва, Пресненская набережная, д. 10, стр. 2.
В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
1 Область применения
Настоящий стандарт распространяется на зенитные фонари заводского изготовления, применяемые в жилых, общественных, промышленных и других зданиях.
Стандарт определяет общие требования к техническим параметрам изделий, функциональности и методам испытаний.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 9.031 Единая система защиты от коррозии и старения. Покрытия анодно-окисные полуфабрикатов из алюминия и его сплавов. Общие требования и методы контроля
ГОСТ 9.301 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.407 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида
ГОСТ 15.009 Система разработки и постановки продукции на производство. Непродовольственные товары народного потребления
ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 538-2014 Изделия замочные и скобяные. Общие технические условия
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 24033-2018 Окна, двери, ворота. Методы механических испытаний
ГОСТ 24866 Стеклопакеты клееные. Технические условия
ГОСТ 26602.2 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости
ГОСТ 26602.3 Блоки оконные и дверные. Метод определения звукоизоляции
ГОСТ 30673 Профили поливинилхлоридные для оконных и дверных блоков. Технические условия
ГОСТ 30674 Блоки оконные из поливинилхлоридных профилей. Технические условия
ГОСТ 30698 Стекло закаленное. Технические условия
ГОСТ 30778 Прокладки уплотняющие из эластомерных материалов для оконных и дверных блоков. Технические условия
ГОСТ 30826 Стекло многослойное. Технические условия
ГОСТ 31462 Блоки оконные защитные. Общие технические условия
ГОСТ 33087 Стекло термоупрочненное. Технические условия
ГОСТ EN 410 Стекло и изделия из него. Методы определения оптических характеристик. Определение световых и солнечных характеристик
ГОСТ Р 53301-2019 Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость
ГОСТ Р 54850 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54851 Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче
ГОСТ Р 56712 Панели многослойные из поликарбоната. Технические условия
ГОСТ Р 56975 Композиты полимерные. Показатели внешнего вида изделий из многослойных стеклокомпозитов
ГОСТ Р 58756 Купола полимерные многослойные. Технические условия
ГОСТ Р 58939 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ Р 58941 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий»
СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума»
СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия»
СП 363.1325800.2017 Покрытия светопрозрачные и фонари зданий и сооружений. Правила проектирования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверять в Федеральном информационном фонде стандартов.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 зенитный фонарь заводского изготовления (фонарь): Изделие для крыш с углом наклона от 0° до 15° со светопрозрачным заполнением заводского изготовления, устанавливаемое над проемом в кровельном перекрытии непосредственно на перекрытие или на возвышающееся основание, предназначенное для освещения помещений естественным светом.
1 В зависимости от эксплуатационного назначения и заводской комплектации может быть использован для организации вентиляции, вытяжной противодымной вентиляции, в качестве аварийного и сервисного выхода на кровлю.
2 Зенитные фонари могут быть установлены на крышу с уклоном более 15°, при этом основание имеет разную высоту стенок для компенсации уклона, а плоскость светопрозрачного заполнения расположена горизонтально.
3.2 звукоизоляция зенитного фонаря, дБА: Величина, служащая для оценки снижения зенитным фонарем наружного воздушного шума, создаваемого окружающей средой.
3.3 ленточный зенитный фонарь заводского изготовления (световая полоса): Изделие, состоящее из набора модулей (не менее двух), которые повторяются по форме и размерам.

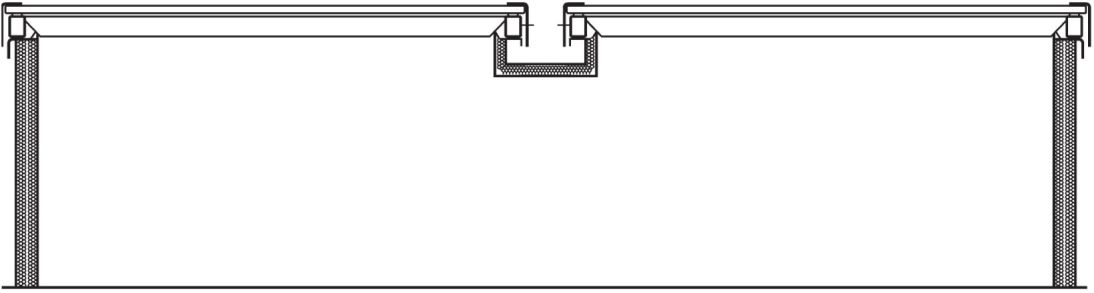

1 Модуль ленточного зенитного фонаря заводского изготовления (рисунок 1) состоит из основания, каркаса и светопрозрачного заполнения, может быть оснащен створкой.
2 В поперечном сечении может иметь треугольную, П-образную, шедовую или арочную форму свода.
1 — ленточный зенитный фонарь; 2 — открываемая створка; 3 — основание фонаря
| Рисунок 1 — Пример ленточного зенитного фонаря заводского изготовления |
|---|
многослойный полимерный купол (КПМ): Светопрозрачное заполнение фонаря, состоящее из двух или более выпуклых оболочек, соединенных по контуру, с образованием воздушного пространства между оболочками.
[ГОСТ Р 58756-2019, пункт 3.1]
3.5 основание фонаря: Нижняя часть зенитного фонаря в виде короба из многокамерного ПВХ-профиля, оцинкованной стали или других конструкционных материалов, устанавливаемая на периметр проема в кровельном перекрытии, которая служит основанием для каркаса, рамы или створки со светопрозрачным заполнением фонаря либо для КПМ, а также обеспечивает крепление фонаря к несущим элементам крыши, необходимое превышение отметки фонаря над уровнем кровли и организацию примыкания водоизоляционного слоя.
3.6 светопрозрачное заполнение: Светопрозрачный элемент, плоский или объемный, установленный в проемы каркаса либо створку зенитного фонаря.
Примечание - В качестве светопрозрачного заполнения могут применяться стекла, стеклопакеты, панели из сотового поликарбоната, многослойные полимерные купола, а также их комбинации.
3.7 створка зенитного фонаря: Открываемый либо не открываемый элемент точечного зенитного фонаря или встраиваемый в ленточный зенитный фонарь открываемый элемент рамочной конструкции со светопрозрачным заполнением.
3.8 точечный зенитный фонарь заводского изготовления: Изделие, состоящее из одного модуля.
Примечание — Модуль точечного зенитного фонаря заводского изготовления состоит из основания и рамы со светопрозрачным заполнением либо с одной или двумя открываемыми створками. В проекции на горизонтальную плоскость (в плане) может иметь круглую, прямоугольную либо многогранную форму (рисунки 2, 3).
б — арочный с двухслойным полимерным куполом
Рисунок 2 — Примеры моделей точечных зенитных фонарей заводского изготовления со светопрозрачными материалами из полимерных материалов
а — с защитным куполом из монолитного поликарбоната и однокамерным стеклопакетом
б — с двухкамерным стеклопакетом
в — с трехкамерным стеклопакетом
г — с параллельно-вертикальным подъемным открыванием
Рисунок 3 — Примеры моделей точечных зенитных фонарей заводского изготовления со стеклопакетом
4 Классификация
4.1 Зенитные фонари заводского изготовления различают по следующим признакам:
- функциональному назначению;
- конструктивному исполнению;
- вариантам открывания створки;
- вариантам светопрозрачного заполнения;
- вариантам управления створкой;
- материалу каркаса.
4.2 По функциональному назначению зенитные фонари заводского изготовления подразделяют:
Примечание - В том числе глухие для эксплуатируемых и озелененных крыш со светопрозрачным заполнением, выдерживающие вес взрослого человека (до 100 кг);
- с функцией аварийного и сервисного выхода;
- для организации противодымной вентиляции в системе дымоудаления.
4.3 По конструктивному исполнению зенитные фонари заводского изготовления производят двух типов:
4.4 По вариантам открывания створки зенитные фонари заводского изготовления различаются:
- на глухое (с неоткрывающейся створкой);
- распашное (с распашным открыванием по верхней оси либо с подвесным открыванием по верхней оси);
- с параллельно-вертикальным подъемным открыванием;
- с ламельным типом открывания.
4.5 По вариантам светопрозрачного заполнения зенитные фонари заводского изготовления различаются на изделия:
4.6 По способу открывания створки зенитные фонари заводского изготовления различаются на открываемые механически либо автоматически. Изделия с автоматически открываемой створкой оснащают пневматической, электрической либо комбинированной системой открывания (приводом).
4.7 По материалу каркаса зенитные фонари заводского изготовления различаются на изготовленные:
- из алюминиевого профиля;
- стального профиля;
- ПВХ-профиля;
- профиля из стеклокомпозита;
- комбинации профилей из разных материалов.
5 Общие положения
5.1 Зенитные фонари заводского изготовления должны соответствовать требованиям настоящего стандарта и изготавливаться по конструкторской и технологической документации, утвержденной предприятием-изготовителем в установленном порядке.
5.2 В зависимости от типа изделия и комплектации зенитные фонари заводского изготовления помимо функции освещения могут выполнять функции вентиляции и дымоудаления, использоваться в качестве люка выхода на кровлю.
5.3 Материалы и комплектующие детали, применяемые для изготовления изделий, должны соответствовать требованиям действующих нормативных документов и договоров на поставку.
5.4 Материалы и комплектующие детали должны быть стойкими к климатическим воздействиям.
5.5 Применяемые при производстве зенитных фонарей материалы и компоненты должны быть химически совместимыми.
5.6 Светопрозрачное заполнение зенитных фонарей заводского изготовления выполняют из одно-, двух- или трехкамерных стеклопакетов по ГОСТ 24866 со стеклом по ГОСТ 30826, КПМ по ГОСТ Р 58756, листов сотового поликарбоната с УФ-защитой по ГОСТ Р 56712. Могут быть использованы другие материалы светопрозрачного заполнения (монолитный поликарбонат, акрил).
5.7 Основание фонаря выполняют из алюминиевых профилей, оцинкованной стали, многокамерного ПВХ-профиля либо из стеклокомпозита.
5.8 Изделия должны быть безопасными в эксплуатации и обслуживании.
5.9 Изделие должно быть спроектировано с учетом требований СП 50.13330.2012 (таблица 3) и СП 51.13330.2011.
6 Технические требования
6.1 Требования к конструкции зенитного фонаря
6.1.1 Конструкция зенитного фонаря включает непрозрачную часть, образуемую несущим основанием и профилями рамочных элементов, а также светопрозрачное заполнение.
6.1.2 Подвижность открывающихся элементов обеспечивают петли (петельные группы) и механизмы для открывания.
6.1.3 Максимальные размеры створок устанавливают с учетом момента сопротивления поперечного сечения профиля, вида открывания, веса открывающихся элементов, предполагаемых эксплуатационных нагрузок и расчетного значения прогибов светопрозрачного заполнения.
6.1.4 Конструкция изделий, выполненных из ПВХ- или алюминиевого профиля, должна обеспечивать возможность замены светопрозрачного заполнения (в том числе стеклопакетов), фурнитуры, уплотняющих прокладок и дополнительных устройств без нарушения целостности профиля.
6.2 Требования к изделиям, предусматривающим открывание
6.2.1 Изделия, предусматривающие открывание, должны быть оснащены приборами открывания створки, обеспечивающими их бесперебойную эксплуатацию. Приборы открывания должны быть рассчитаны на вес створок, внешние нагрузки (снеговая, ветровая и пр.) и условия эксплуатации.
Приборы открывания должны обеспечивать возможность открывания створки и ее фиксацию, в том числе в позициях, предназначенных для проветривания и обслуживания.
Примечание - Приборы открывания створки — механизмы, предназначенные для механического либо автоматического открывания створки.
Требования к пневматической и электрической системе открывания (приводу) приведены в таблице 1.
Требования к системам открывания
6.2.2 Открывание и закрывание должно происходить легко, плавно, без заеданий.
6.2.3 Самопроизвольное открывание или закрывание недопустимо.
6.2.4 Конструкция изделия должна обеспечивать невозможность открывания створки с наружной стороны.
6.2.5 В случае установки автоматической системы открывания и закрывания створки зенитного фонаря необходимо обеспечить надежное запирание открывающихся элементов.
6.2.6 Конструкция зенитного фонаря с функцией аварийного выхода в открытом положении должна иметь проем не менее 0,8 x 0,6 м для выхода наружу из помещений.
6.2.7 Изделие может быть оснащено дополнительными устройствами, расширяющими его функциональные свойства (например, датчиками ветра и дождя, устройствами безопасности — датчиками задымления помещения и др.).
6.3 Видимые дефекты
6.3.1 Наличие и отсутствие дефектов светопрозрачного заполнения регламентируется национальными стандартами на соответствующий вид светопрозрачного материала согласно 5.6 и определяется при прохождении входного контроля на предприятии.
6.3.2 Не допускаются дефекты отделочного покрытия основания, различимые невооруженным глазом на расстоянии 1 м при естественном освещении не менее 300 лк.
6.3.3 Внешний вид изделий, выполненных из ПВХ-профилей, — цвет, глянец, допустимые дефекты поверхности ПВХ-профилей (риски, царапины, усадочные раковины и др.) должны соответствовать образцам-эталонам, утвержденным руководителем предприятия — изготовителя изделий согласно ГОСТ 15.009.
Сварные швы не должны иметь поджогов, непроваренных участков, трещин. Изменение цвета ПВХ-профилей в местах сварных швов после их зачистки не допускается.
6.4 Размеры и предельные отклонения изделия
6.4.1 Номинальные размеры изделия, светопрозрачного купола, рамочных элементов, основания, узлов, деталей, функциональных отверстий и предельные отклонения от них устанавливают в конструкторской документации, а также в рабочих чертежах на изготовление конкретных видов изделий.
6.4.2 Максимальная длина сегмента ленточного зенитного фонаря со светопрозрачным заполнением из сотового поликарбоната — не более 2100 мм.
6.4.3 Предельные положительные и отрицательные отклонения от габаритных размеров изделий не должны превышать +2,0 мм и -3,0 мм соответственно.
6.4.4 Основание фонаря должно иметь правильную геометрическую форму.
Отклонение от прямолинейности деталей основания фонаря не должно превышать 1,0 мм на 1 м длины на любом участке основания фонаря.
Допуски равенства диагоналей прямоугольных элементов:
- до 4000 мм включительно — не более 3,0 мм;
- от 4000 до 8000 мм включительно — не более 4,0 мм;
- более 8000 мм — не более 5,0 мм.
6.4.5 Прочие допуски на изготовление изделий (допустимые зазоры, перепады лицевых поверхностей и пр.) принимаются в соответствии с рекомендациями производителя и устанавливаются в рабочих чертежах.
6.4.6 Предельные отклонения номинальных размеров сборочных элементов точечного зенитного фонаря из многокамерных ПВХ-профилей со стеклопакетом, а также разность длин диагоналей не должны превышать значений, установленных в таблице 2.
Предельные отклонения номинальных размеров сборочных элементов
| Номинальный размер | Предельные отклонения | ||
| Внутренний размер основания | Наружный размер створок | Разность длин диагоналей | |
| До 1000 | +/- 1,0 | +/- 1,0 | 2,0 |
| Св. 1000 | +/- 2,0 | +/- 2,0 | 3,0 |
6.4.7 Предельные отклонения геометрических параметров ленточных зенитных фонарей с основанием из металлических профилей и полимерным светопрозрачным заполнением и их сборочных элементов не должны превышать значений, приведенных в таблице 3.
Предельные отклонения геометрических параметров ленточных зенитных фонарей с основанием из металлических профилей и полимерным светопрозрачным заполнением
6.5 Требования к основанию
6.5.1 Зазоры в соединениях элементов основания, выполненного из ПВХ или стеклокомпозита, не допускаются.
Зазоры в соединениях элементов основания, выполненного из металла, допускаются и не регламентируются.
6.5.2 В случае производства основания либо элементов основания из металла лакокрасочные покрытия (при наличии) должны иметь адгезию с окрашиваемой поверхностью по ГОСТ 9.407.
6.5.3 В случае изготовления основания из поливинилхлорида (ПВХ) профили следует изготавливать из жесткого непластифицированного, модифицированного на высокую ударную вязкость и стойкость к климатическим воздействиям поливинилхлорида (ПВХ); они должны отвечать требованиям ГОСТ 30673, а также техническим условиям на конкретные системы профилей, утвержденных в установленном порядке.
Изделия изготавливают из ПВХ-профилей белого цвета либо комбинированных профилей (белого и серого цветов).
По согласованию потребителя и изготовителя допускается изготовление изделий из ПВХ-профилей других цветов и видов отделки лицевых поверхностей. Применение окрашенных цветных профилей без защитного декоративного покрытия на поверхностях, подверженных воздействию УФ-лучей, не допускается.
6.5.4 Угловые сварные соединения рамочных элементов выполняются в соответствии с требованиями ГОСТ 30674.
Угловые соединения рамочных элементов из ПВХ-профилей допускается усиливать вкладышами или накладными стальными уголками, установленными на внутренней (невидимой в закрытом изделии) поверхности профилей.
Допускается усиление главных ПВХ-профилей армирующими вкладышами из композитных, фиброволоконных и прочих материалов при подтверждении их механических характеристик в ходе системных испытаний в аккредитованных лабораториях.
Конструкция изделий может включать в себя детали внешней облицовки, предохраняющие детали рамочных элементов от прямого воздействия солнечных лучей и атмосферных осадков.
Устройство крепления облицовочных профилей к профилям изделия должно обеспечивать возможность компенсации их температурных деформаций.
6.5.5 В случае изготовления основания из стеклокомпозита требования к внешнему виду изделия определяются ГОСТ Р 56975.
6.5.6 Основание из многокамерного ПВХ-профиля не утепляют. Утепляют проем фонаря (откос) со стороны помещения.
Основание из металла с наружной стороны может быть утеплено минераловатным либо полимерным теплоизоляционным материалом.
6.6 Требования к светопрозрачному заполнению
6.6.1 Светопрозрачное заполнение зенитных фонарей выполняется из материалов, указанных в 5.6.
6.6.2 Для остекления точечных зенитных фонарей из ПВХ-профилей применяют стеклопакеты по ГОСТ 24866. Для остекления изделий в защитном исполнении применяют стеклопакеты по ГОСТ 31462.
Для обеспечения требований безопасности в стеклопакетах в качестве наружного стекла необходимо применять закаленное стекло по ГОСТ 30698 либо термоупрочненное стекло по ГОСТ 33087, в качестве внутреннего стекла (в помещении) — многослойное безопасное стекло по ГОСТ 30826.
Для энергосберегающих зенитных фонарей с заполнением из многокамерных ПВХ-профилей применяют одно-, двух- либо трехкамерные стеклопакеты с наружным мультифункциональным стеклом и/или внутренним низкоэмиссионным стеклом, с заполнением межстекольных камер осушенным воздухом или инертным газом (аргон, криптон).
Конструктивные решения узлов крепления стеклопакетов и требования к их установке в профильных элементах изделия следует устанавливать в конструкторской и технологической документации изготовителя.
6.6.3 Светопрозрачное заполнение, выполненное из полимерных материалов, должно иметь покрытие, защищающее от ультрафиолетового излучения. Панели устанавливаются защитным покрытием наружу.
Открытые каналы многослойных полимерных панелей следует защищать от попадания внутрь влаги и загрязнений, при этом необходимо обеспечить возможность вентиляции каналов. Следует предусмотреть механическую защиту кромок от повреждений и удаление конденсата из каналов панели по нижнему краю.
6.7 Требования к комплектующим изделиям
6.7.1 Материалы и комплектующие изделия, применяемые для изготовления зенитных фонарей, должны соответствовать технической документации предприятия-изготовителя, утвержденной в установленном порядке, и техническим условиям.
6.7.2 Лицевые поверхности всех металлических деталей должны иметь защитно-декоративное, а нелицевые поверхности — защитное покрытие в соответствии с требованиями нормативных документов и технической документации производителя.
6.7.3 Фурнитура, петли, замочные изделия и крепежные детали, применяемые в зенитных фонарях, должны соответствовать 5-му классу согласно таблице 1 ГОСТ 538-2014, а защитно-декоративное или полимерное покрытие - ГОСТ 538, ГОСТ 9.301, ГОСТ 9.031.
6.7.4 Конструкция петель должна обеспечивать открывание створки под заданным углом раскрытия для проветривания. Для изделий, служащих для выхода на крышу, конструкция петель должна обеспечивать открывание створки по оси на угол не менее чем до 60° и безопасную фиксацию створки.
6.7.5 Тип (типоразмеры), число, расположение и способ крепления петель поворотно-откидных устройств устанавливают в конструкторской документации производителя в зависимости от размера, веса открывающихся элементов, условий эксплуатации изделий и рекомендаций производителя петель.
6.7.6 Петли поворотно-откидных устройств должны выдерживать статические нагрузки не менее 6600 Н.
6.7.7 Для обеспечения уплотнения и герметизации зенитных фонарей применяют уплотняющие прокладки, изготовленные из атмосферо- и морозостойких эластичных полимерных материалов. Требования к уплотняющим прокладкам — по ГОСТ 30778.
6.7.8 Прилегание уплотняющих прокладок к сопрягаемым деталям должно быть плотным по всему периметру между основой и створкой фонаря, за исключением дренажных разрывов.
Примечание - Дренажный разрыв — разрыв в уплотнителе для отвода конденсата.
6.7.9 Детали облицовки из металлических сплавов должны быть защищены антикоррозийным покрытием или покрытием из полимерных материалов, устойчивых к атмосферным воздействиям.
6.7.10 В комплектацию точечного зенитного фонаря со стеклопакетом может входить защитный купол из монолитного поликарбоната либо из акрила или защитная надставка из закаленного ударостойкого стекла минимальной толщиной 4 мм.
6.8 Ветровая и снеговая нагрузка, защита от взлома
6.8.1 Зенитные фонари должны быть спроектированы, изготовлены и смонтированы таким образом, чтобы эксплуатационные нагрузки (ветровые, снеговые, собственного веса, климатические и пр. согласно СП 20.13330) не привели к деформации их конструктивных элементов сверх нормативных значений, а также к частичному или полному разрушению изделия.
6.8.2 Сопротивление ветровой нагрузке — не менее 750 Па, для регионов с повышенной ветровой нагрузкой — 1000 Па.
Система открывания зенитного фонаря с функцией дымоудаления должна гарантированно обеспечивать работоспособность при расчетных значениях ветровой и снеговой нагрузок по СП 20.13330.
6.8.3 Требования стойкости к взлому для зенитных фонарей в защитном исполнении устанавливаются в соответствии с ГОСТ 31462.
6.9 Требования к водонепроницаемости, воздухопроницаемости, светопропусканию и звукоизоляции
6.9.1 Предел водонепроницаемости — изделие выдержало испытание по 7.4.2 в течение 60 мин при расходе воды 2 л/мин/м2.
6.9.2 Массовая воздухопроницаемость — не более 20 кг/(ч x м2)
Объемная воздухопроницаемость — не более 17 м3/(ч x м2).
6.9.3 Показатель общего коэффициента пропускания света изделия по ГОСТ EN 410 для изделий со светопрозрачным заполнением из стекла — не менее 0,3, для изделий со светопрозрачным заполнением из полимерных материалов — не менее 0,2.
Светопрозрачные заполнения, выполненные из стекла, должны обладать функцией пропускания видимого спектра солнечного излучения (в диапазоне длин волн от 770 до 380 нм) и ультрафиолетового излучения солнца (в диапазоне длин волн от 200 до 380 нм) в соответствии с положениями ГОСТ EN 410.
6.9.4 Минимальное значение звукоизоляции зенитного фонаря, предназначенного для жилых помещений, согласно СП 51.13330: RAtrans — не менее 25 дБА.
В нежилых помещениях значение не нормируется, но подлежит оценке согласно проектным требованиям.
6.10 Требования к точечным и ленточным зенитным фонарям с основанием из металлических профилей и полимерным светопрозрачным заполнением
6.10.1 Основание из стального или алюминиевого листа с наружной стороны может быть утеплено минераловатным либо полимерным теплоизоляционным материалом.
6.10.2 Полимерные материалы для светопрозрачного заполнения должны пропускать дневной свет.
Допускается выполнять светопрозрачное заполнение из непрозрачных полимерных материалов, окрашенных в массе.
7 Методы контроля и испытаний
7.1 Видимые дефекты
Контроль наличия видимых дефектов проводится визуально на расстоянии от глаз до поверхности примерно 1 м при естественном освещении не менее 300 лк.
7.2 Размеры и предельные отклонения изделия
7.2.1 Контроль размеров осуществляют линейкой и измерительной рулеткой.
7.2.2 Геометрические размеры изделий определяют с использованием методов, установленных в ГОСТ Р 58941 и ГОСТ Р 58939.
7.2.3 Предельные отклонения от номинальных размеров элементов изделий, разность длин диагоналей и другие размеры определяют при помощи металлической измерительной рулетки по ГОСТ 7502, штангенциркуля по ГОСТ 166, щупов.
7.2.4 Предельные отклонения от номинальных размеров зазоров, установленных в технической документации производителя, проверяют при помощи набора щупов или линейки по ГОСТ 427.
7.2.5 Угловые соединения рамочных элементов, выполненных из ПВХ-профиля, должны выдерживать воздействие контрольных нагрузок в соответствии с ГОСТ 30674.
7.3 Определение основных технических характеристик
7.3.1 Сопротивление теплопередаче определяют по ГОСТ Р 54850. Расчет приведенного сопротивления теплопередаче производится по ГОСТ Р 54851.
7.3.2 Предел водопроницаемости определяют по ГОСТ 26602.2 с учетом изменений по приложению Д СП 363.1325800.2017.
Определение воздухопроницаемости — по ГОСТ 26602.2 при следующих условиях:
- массовая воздухопроницаемость — при \Delta P = 10\text{Па} ;
- объемная воздухопроницаемость — при \Delta P = 100\text{Па} .
7.3.3 Звукоизоляционные характеристики определяют по ГОСТ 26602.3.
7.3.4 Коэффициент пропускания света определяют по ГОСТ EN 410.
7.3.5 Надежность (безотказность), циклы открывания и закрывания определяют согласно разделу 7 ГОСТ 24033-2018 со следующими изменениями: изделие устанавливается на испытательный стенд горизонтально в соответствии с рекомендациями производителя.
7.3.6 Зенитный фонарь с функцией дымоудаления испытывают согласно 5.6, 5.7 и 5.8 ГОСТ Р 53301-2019.
8 Комплектность
8.1 Комплект поставки определяется условиями договора (заказа). Комплектация изделий при их поставке потребителю должна соответствовать требованиям, установленным в заказе (договоре), и быть согласована с заказчиком (потребителем).
8.2 Точечные зенитные фонари из многокамерных ПВХ-профилей со стеклопакетом должны иметь полную заводскую готовность: установленные запирающие приборы, петли, стеклопакеты, уплотняющие прокладки, законченную отделку поверхности, защитную пленку на лицевых поверхностях. Фурнитуру, выступающую за плоскость изделия, допускается поставлять отдельно и в комплекте с изделием.
При поставке зенитных фонарей неполной заводской готовности уровень готовности изделий устанавливают в договоре на их изготовление (поставку) по согласованию изготовителя с потребителем.
8.3 В комплект поставки входят: паспорт качества (декларация эксплуатационных свойств), инструкция по монтажу, инструкция по эксплуатации.
8.4 По требованию заказчика (потребителя) изготовитель представляет типовую инструкцию по монтажу изделий, если условия монтажа не установлены в договоре (заказе).
9 Маркировка
9.1 Каждое изделие маркируют водостойкой краской, металлической табличкой или этикеткой с указанием наименования (товарного знака) предприятия-изготовителя, условного обозначения изделия, даты его изготовления и (или) номера заказа, знака (штампа), подтверждающего приемку изделий техническим контролем. Маркировка должна быть устойчивой к атмосферным воздействиям и расположена, как правило, на нелицевой стороне изделия.
9.2 При поставке изделий в неполной заводской готовности ответственные узлы и детали изделий (приборы, стеклопакеты и т.п.) должны иметь собственную маркировку, определенную в технической документации предприятия-изготовителя. Более подробная информация должна содержаться в сопроводительных документах, поставляемых с упаковкой.
10 Приемка продукции
10.1 Зенитные фонари заводского изготовления должны быть приняты техническим контролем изготовителя на соответствие требованиям настоящего стандарта, стандартов на конкретные виды изделий, а также требованиям, определенным в договоре на изготовление (поставку) изделий.
10.2 Изделия принимают партиями. Объем партии устанавливают в рабочей документации изготовителя, например: число изделий, изготавливаемых по одному заказу, число изделий одной марки и т.д.
10.3 Качество продукции, установленное в настоящем стандарте, подтверждают:
- входным контролем материалов и комплектующих деталей;
- операционным производственным контролем;
- приемочным контролем готовых изделий;
- контрольными приемо-сдаточными испытаниями партии изделий, проводимыми службой качества изготовителя;
- испытаниями при проведении сертификации либо декларирования продукции.
10.4 Порядок проведения входного и операционного производственного контроля на рабочих местах устанавливают в технологической документации изготовителя.
10.5 Приемочный контроль качества готовой продукции проводят поштучно методом сплошного контроля, при этом проверяют:
- внешний вид (отсутствие дефектов, видимых невооруженным глазом);
- работу фурнитуры;
- провисание открывающихся элементов и отклонение размера расстояния между створками;
- наличие и правильность установки уплотняющих прокладок;
- соответствие другим требованиям, установленным в технической документации изготовителя.
Изделия, прошедшие приемочный контроль, маркируют. Изделия, не прошедшие приемочный контроль хотя бы по одному показателю, бракуют.
10.6 Каждая партия изделий проходит контрольные приемо-сдаточные испытания, проводимые службой качества, как правило, не реже одного раза в смену. Порядок проведения этого вида испытаний устанавливают в технической документации изготовителя.
В случае отрицательного результата испытаний хотя бы по одному показателю проводят повторную проверку качества изделий на удвоенном числе образцов по показателю, имевшему отрицательный результат испытаний. При повторном обнаружении несоответствия показателя установленным требованиям контролируемую и последующую партии изделий подвергают сплошному контролю. При положительном результате сплошного контроля возвращаются к установленному порядку контрольных приемо-сдаточных испытаний.
10.7 Испытания по показателям, указанным в 6.8 и 6.9, проводят при постановке зенитных фонарей на производство, внесении изменений в конструкцию изделий или технологию их изготовления, а также при сертификации либо декларировании изделий.
10.8 Каждую партию однотипных зенитных фонарей сопровождают паспортом на продукцию. Форма паспорта на продукцию приведена в приложении А.
11 Упаковка, транспортирование и хранение
11.1 Лицевые поверхности элементов зенитного фонаря должны быть защищены от механических повреждений, царапин и сколов.
11.2 Упаковка изделий должна обеспечивать их сохранность при хранении, погрузочно-разгрузочных работах и транспортировании.
11.3 Изделия транспортируют всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
11.4 При хранении и транспортировании изделий должно быть обеспечено их предохранение от механических повреждений, воздействия атмосферных осадков, значительных колебаний температуры и прямых солнечных лучей.
12 Гарантии изготовителя
12.1 Предприятие-изготовитель гарантирует соответствие изделий требованиям настоящего стандарта при условии соблюдения потребителем правил транспортирования, хранения, монтажа, эксплуатации, а также применения изделия в соответствии с инструкциями производителя, нормативными документами и проектной документацией.
12.2 Гарантийный срок службы изделий устанавливают в договоре на поставку, но не менее одного года со дня отгрузки изделий изготовителем.
| Логотип изготовителя | Сведения об изготовителе (наименование изготовителя, контактные данные, адрес изготовителя) | |||
| Наименование изделия | ||||
| Нормативный документ на продукцию | ||||
| Номер партии или номер заказа | ||||
| Наименование документа (Паспорт на продукцию) | ||||
| 1 Назначение и область применения продукции | ||||
| 2 Общий вид и основные размеры изделия | ||||
| Изображение изделия | Геометрия и основные размеры изделия (ширина и длина/диаметр, высота основания), угол открывания створки (при наличии) | |||
| 3 Техническое описание, конструктивное исполнение, материалы, свойства и характеристики изделия: - материал светопрозрачного заполнения; - материал каркаса; - тип и материал основания; - тип открывания. | ||||
| 4 Наличие/отсутствие функции дымоудаления, сертификат испытания | ||||
| 5 Основные технические характеристики изделия | ||||
| Техническая характеристика | Структурный элемент ПНСТ-2021 | Значение | ||
| Снеговая нагрузка | 6.8 | |||
| Расчетное приведенное сопротивление теплопередаче (с учетом основания) | 7.3.1 | |||
| Массовая воздухопроницаемость | 6.9.2 | |||
| Объемная воздухопроницаемость | ||||
| Водопроницаемость | 7.3.2 | |||
| Ветровая нагрузка, кН/м2 | 6.8 | |||
| Звукоизоляция зенитного фонаря | 6.9.4 | |||
| 6 Комплектность изделия | ||||
| 7 Дополнительные комплектующие к изделию, не включенные в комплект поставки | ||||
| 8 Монтаж/установка изделия | ||||
| 9 Эксплуатация и техническое обслуживание | ||||
| 10 Гарантии изготовителя | ||||
| 11 Упаковка, транспортирование и хранение | ||||
| УДК 692.49:006.354 | ОКС 91.100.99 |
| Ключевые слова: зенитный фонарь, крыша, метод испытаний | |
