ГОСТ Р ИСО 15981-2017. Национальный стандарт Российской Федерации. Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус и сердечник из алюминиевого сплава)
(утв. и введен в действие Приказом Росстандарта от 24.10.2017 № 1510-ст)
Примечание
Документ введен в действие с 01.01.2019.
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. № 1510-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАКЛЕПКИ «СЛЕПЫЕ» С ОТКРЫТЫМ КОНЦОМ, РАЗРЫВАЮЩИМСЯ ВЫТЯЖНЫМ СЕРДЕЧНИКОМ И ВЫСТУПАЮЩЕЙ ГОЛОВКОЙ (КОРПУС И СЕРДЕЧНИК ИЗ АЛЮМИНИЕВОГО СПЛАВА)
Open end blind rivets with break pull mandrel and protruding head (aluminium alloy body and aluminium alloy mandrel)
(ISO 15981:2002, Open end blind rivets with break pull mandrel and protruding head — AlA/AlA, IDT)
Дата введения 1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. № 1510-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15981:2002 «Заклепки „слепые“ с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой. Алюминиевый сплав/алюминиевый сплав» (ISO 15981:2002 «Open end blind rivets with break pull mandrel and protruding head — AlA/AlA», IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные и национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает размеры, механические характеристики и требования к «слепым» заклепкам с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой, с корпусом и сердечником из алюминиевого сплава (AlA) с номинальным диаметром стержня d от 2,4 до 6,4 мм включительно.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты. Для датированных ссылок следует использовать только указанное издание ссылочного документа.
ISO 3269:2000, Fasteners — Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 14588:2000, Blind rivets — Terminology and definitions (Заклепки «слепые». Термины и определения)
ISO 14589:2000, Blind rivets — Mechanical testing (Заклепки «слепые». Механические испытания)
3 Размеры
3.1 Общие положения
Символы и обозначения размеров — по ИСО 14588.
3.2 Размеры заклепок

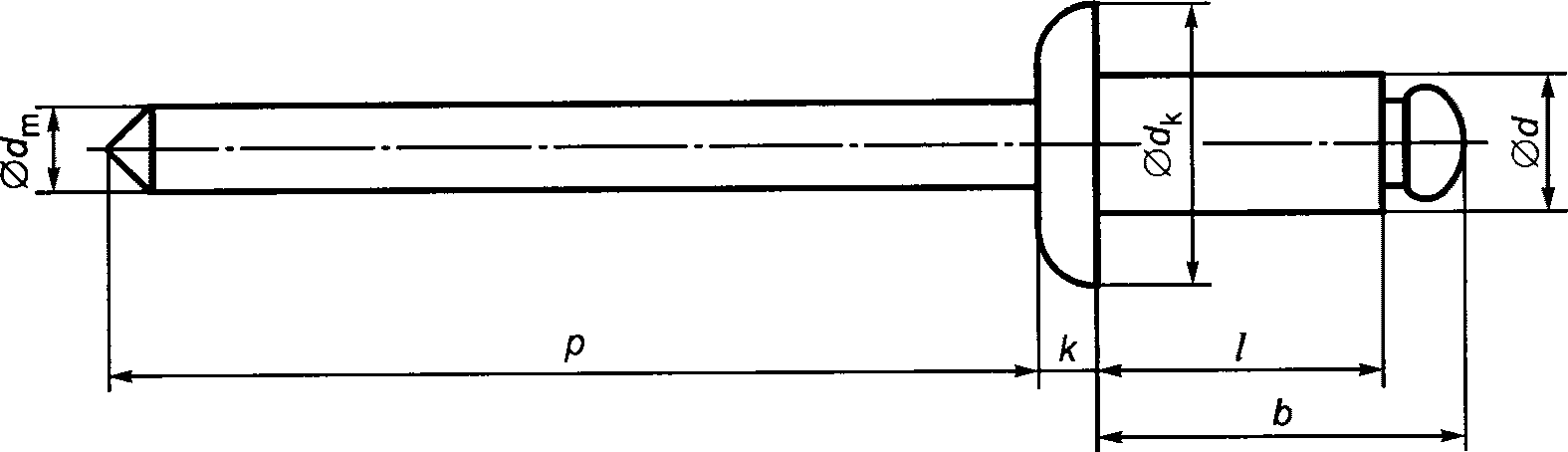

Размеры заклепок приведены на рисунке 1 и в таблице 1.
| Корпус заклепки | d | ном. | 2,4 | 3,2 | 4 | 4,8 | 6,4 |
| макс. | 2,48 | 3,28 | 4,08 | 4,88 | 6,48 | ||
| мин. | 2,25 | 3,05 | 3,85 | 4,65 | 6,25 | ||
| dk | макс. | 5,0 | 6,7 | 8,4 | 10,1 | 13,4 | |
| мин. | 4,2 | 5,8 | 6,9 | 8,3 | 11,6 | ||
| k | макс. | 1 | 1,3 | 1,7 | 2 | 2,7 | |
| Сердечник | dm | макс. | 1,6 | 2,1 | 2,55 | 3,05 | 4 |
| p | мин. | 25 | 25 | 25 | 27 | 27 | |
| Наибольшая слепая длина | b | макс. | lмакс. + 3 | lмакс. + 3 | lмакс. + 3,5 | lмакс. + 4 | lмакс. + 5,5 |
| Длина заклепки l | Рекомендуемая толщина пакета <а> | ||||||
| ном. (наим.) | Наиб. | ||||||
| 5 | 6 | - | 0,5 — 1,5 | - | - | - | |
| 6 | 7 | 0,5 — 3,0 | 1,5 — 3,5 | 1 — 3 | 1,5 — 2,5 | - | |
| 8 | 9 | - | 3,5 — 5,0 | 3 — 5 | 2,5 — 4,0 | - | |
| 9 | 10 | 3 — 6 | - | - | - | - | |
| 10 | 11 | - | 5 — 7 | 5,0 — 6,5 | 4 — 6 | - | |
| 12 | 13 | 6 — 9 | 7 — 9 | 6,5 — 8,5 | 6 — 8 | 3 — 6 | |
| 16 | 17 | - | 9 — 13 | 8,5 — 12,5 | 8 — 12 | 6 — 10 | |
| 20 | 21 | - | 13 — 17 | 12,5 — 16,5 | 12 — 15 | 10 — 14 | |
| 25 | 26 | - | 17 — 22 | 16,5 — 21,0 | 15 — 20 | 14 — 18 | |
| 30 | 31 | - | - | - | 20 — 25 | 18 — 23 | |
| Примечание — Размеры корпуса заклепки рассчитаны по формулам, указанным в приложении А. <а> Толщина пакета для заклепок размерами, указанными в таблице 1, и комбинацией материалов в соответствии с разделом 4 характеризуются минимальным и максимальным значениями толщины пакета. Минимальное значение толщины пакета приводится только в качестве рекомендации. Возможно в отдельных случаях выходить за рамки указанного нижнего предела толщины пакета. | |||||||
3.3 Диаметры отверстий с зазором
Диаметры отверстий с зазором dh1, применяемые для соединения заклепкой всех элементов сборки, приведены в таблице 2.
| dном. | dh1 | |
| не менее | не более | |
| 2,4 | 2,5 | 2,6 |
| 3,2 | 3,3 | 3,4 |
| 4,0 | 4,1 | 4,2 |
| 4,8 | 4,9 | 5,0 |
| 6,4 | 6,5 | 6,6 |
Несоответствие размерам, приведенным в таблице 2, может привести к трудностям в сборке и/или к снижению предельных нагрузок на срез и растяжение, указанных в таблице 3.
При необходимости для облегчения совмещения отверстий только во внешнем из скрепляемых элементов диаметр отверстия с зазором может быть больше, чем указано в таблице 2 (см. рисунок 2). Это может также привести к снижению предельных нагрузок на срез и растяжение, приведенных в таблице 3.
<а> Увеличенное отверстие с зазором.

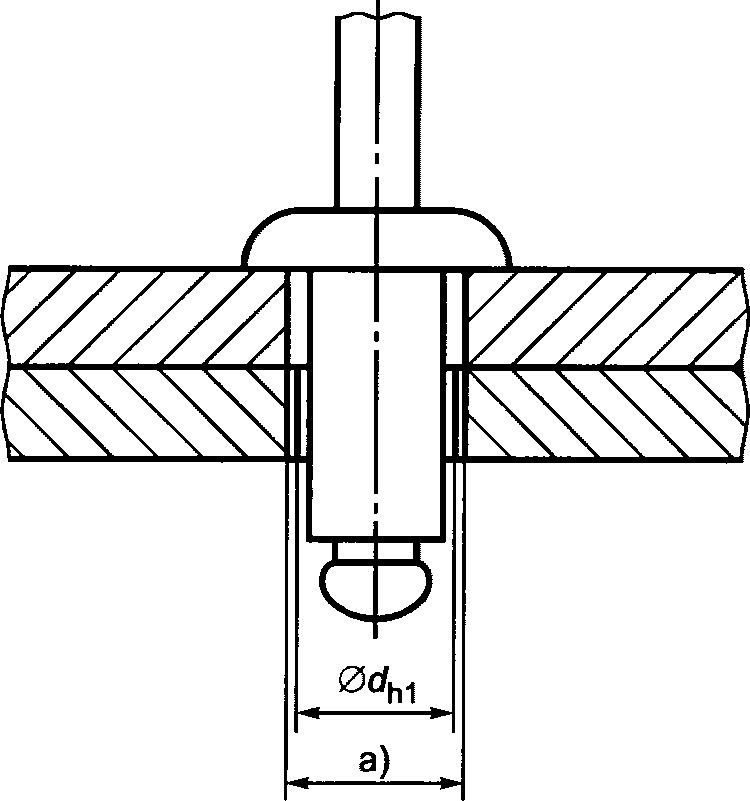

Рисунок 2 — Увеличенное отверстие с зазором для облегчения совмещения
4 Материал и окончательная обработка
В соответствии с настоящим стандартом «слепые» заклепки должны иметь корпус и сердечник из алюминиевого сплава (AlA), а также механические свойства, указанные в разделе 5.
Технические требования к материалу и марку материала выбирает изготовитель.
Поверхность корпуса и сердечника заклепки должна быть гладкой, без специальной обработки.
5 Механические свойства
При испытании по ИСО 14589 минимальные значения предельных нагрузок на срез, растяжение и усилие разрыва сердечника должны соответствовать таблице 3.
6 Сопротивление сердечника выталкиванию
Нагрузка выталкивания сердечника должна быть более 10 Н при испытаниях в соответствии с ИСО 14589.
7 Сопротивление выталкиванию головки сердечника
Часть сердечника с головкой, остающаяся в корпусе заклепки после установки, не должна выпадать и должна удерживаться в корпусе при испытании нагрузкой, установленной в таблице 4, в соответствии с ИСО 14589.
Нагрузка для испытания способности удержания головки сердечника
| dном., мм | Нагрузка при испытании для удержания головки, Н |
|---|---|
| 2,4 | 10 |
| 3,2 | 15 |
| 4 | 20 |
| 4,8 | 25 |
| 6,4 | 50 |
8 Качество исполнения
На заклепках не должно быть заусенцев и других дефектов поверхности, головка и корпус заклепки должны быть правильной формы.
После установки на заклепках не должно быть признаков растрескивания при осмотре с пятикратным увеличением.
9 Испытания при приемке
Если нет других указаний, то испытания при приемке проводят по ИСО 3269.
10 Обозначение
Пример обозначения заклепки «слепой» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой, с номинальным диаметром d, равным 4 мм, и номинальной длиной l, равной 12 мм, с корпусом и сердечником из алюминиевого сплава (AlA):
Заклепка «слепая» ГОСТ Р ИСО 15981-2017 — 4 x 12 — AlA/AlA
В соответствии с настоящим стандартом «слепые» заклепки должны соответствовать следующим формулам и допускам.
Максимальный диаметр стержня заклепки вычисляют по формуле
Минимальный диаметр стержня заклепки вычисляют по формуле
Максимальный диаметр головки заклепки с точностью до десятой доли мм вычисляют по формуле
А.4 Допуск диаметра головки заклепки
Поле допуска диаметра головки заклепки h16 для заклепок с dном. <= 3,2 мм и h17 — для заклепок с номинальным диаметром dном. > 3,2 мм.
Максимальную высоту головки заклепки с точностью до десятой доли мм вычисляют по формуле
А.6 Диаметр отверстия с зазором
Диаметр отверстия с зазором для «слепой» заклепки вычисляют по формулам:
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ И НАЦИОНАЛЬНЫМ СТАНДАРТАМ
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного и национального стандарта |
| ISO 3269:2000 | IDT | ГОСТ ISO 3269-2015 «Изделия крепежные. Приемочный контроль» |
| ISO 14588:2000 | IDT | ГОСТ Р ИСО 14588-2005 «Заклепки „слепые“. Термины и определения» |
| ISO 14589:2000 | IDT | ГОСТ Р ИСО 14589-2005 «Заклепки „слепые“. Механические испытания» |
| Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичные стандарты. | ||
| УДК 621.884:006.354 | ОКС 21.060.40 | Г34 | ОКП 16 8000 |
| Ключевые слова: «слепые» заклепки, открытый конец, сердечник из алюминиевого сплава, выступающая головка, корпус из алюминиевого сплава | |||
