ГОСТ Р ИСО 14588-2005. Национальный стандарт Российской Федерации. Заклепки «слепые». Термины и определения
(утв. и введен в действие Приказом Ростехрегулирования от 14.12.2005 № 312-ст)
Примечание
Документ введен в действие с 01.01.2007.
регулированию и метрологии
от 14 декабря 2005 г. № 312-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Дата введения 1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 декабря 2005 г. № 312-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 14588:2000 «Заклепки „слепые“. Термины и определения» (ISO 14588:2000 «Blind rivets — Terminology and definitions»), IDT
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет
1 Область применения
Настоящий стандарт устанавливает термины и определения для типов, рабочих характеристик и геометрических размеров «слепых» заклепок, а также термины для установки заклепок и установочного инструмента, применяемого при заклепывании.
2 Термины и определения
2.1 «слепая» заклепка (blind rivet): Крепежное изделие для механического соединения двух или более деталей даже в том случае, когда доступ к месту соединения возможен только с одной стороны.
1 «Слепая» заклепка состоит из корпуса, внутри которого находится сердечник, который во время установки заклепки деформирует конец заклепки в «слепую» головку и также может расширять тело заклепки.

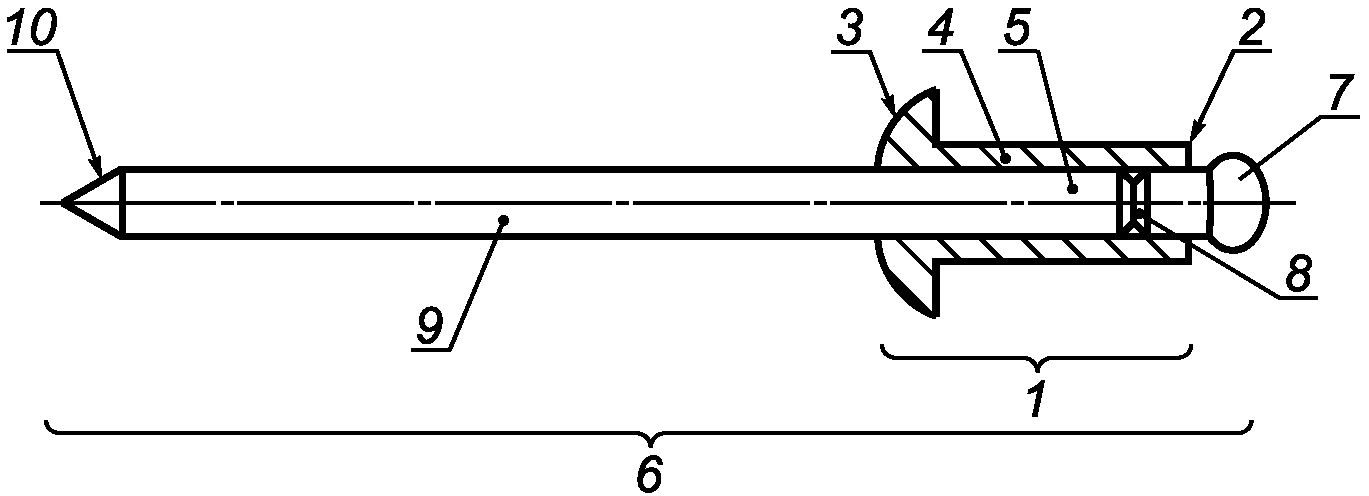

2 Элементы «слепой» заклепки показаны на рисунке 1.
3 — головка «слепой» заклепки; 4 — стержень «слепой»
заклепки; 5 — сердцевина «слепой» заклепки; 6 — сердечник;
7 — головка сердечника; 8 — зона отрыва сердечника;
9 — хвостовик сердечника; 10 — конец сердечника
2.1.1 корпус «слепой» заклепки (blind rivet body): Элемент, состоящий из головки, стержня, конца и сердцевины.
2.1.1.1 головка «слепой» заклепки (blind rivet head): Часть корпуса заклепки, всегда расположенная на доступной или же на той стороне шва, с которой устанавливается заклепка.

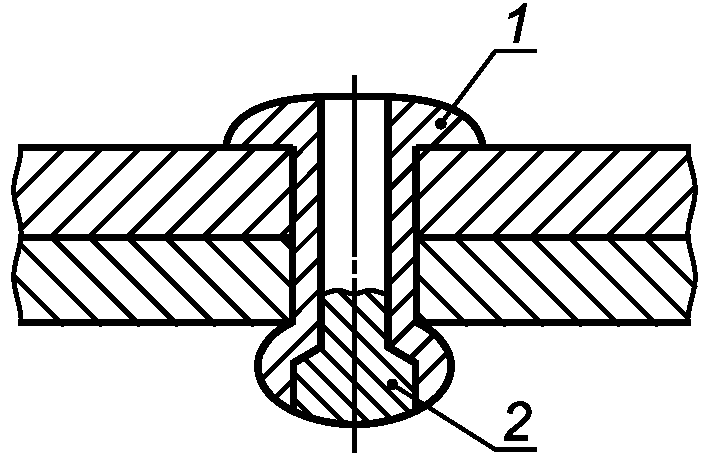

2.1.1.1.1 выступающая головка «слепой» заклепки (protruding blind rivet head): Головка, выступающая после установки заклепки над поверхностью соединяемой детали (рисунок 2).
1 — головка «слепой» заклепки; 2 — «слепая» головка

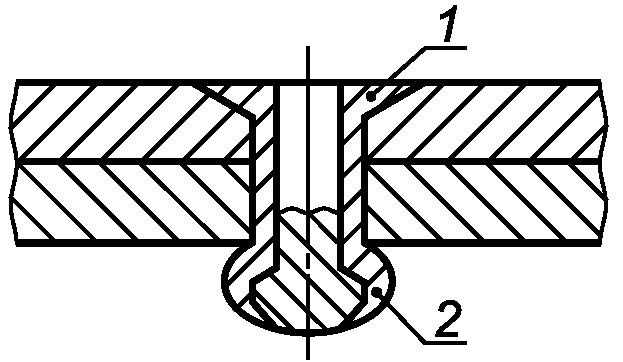

2.1.1.1.2 потайная головка «слепой» заклепки (countersunk blind rivet head): После установки заклепки верхняя часть головки оказывается практически заподлицо с поверхностью соединяемой детали (рисунок 3).
1 — головка «слепой» заклепки; 2 — «слепая» головка
2.1.1.2 стержень «слепой» заклепки (blind rivet shank): Часть корпуса заклепки от внутренней стороны головки до конца заклепки.
2.1.1.3 конец «слепой» заклепки (blind rivet end): Часть стержня заклепки с противоположной стороны от головки.
Примечание — Конец заклепки может быть открытым, закрытым или разделяющимся.
2.1.1.4 сердцевина «слепой» заклепки (blind rivet core): Отверстие вдоль оси корпуса заклепки.
Примечание — Сердцевина может быть как по всей длине корпуса, так и в отдельной его части.
2.1.2 сердечник (mandrel): Зафиксированный в корпусе «слепой» заклепки элемент, обычно с обозначенной зоной разрыва.
1 Стержень сердечника может быть ровным или с насечками.
2 Вытягивание или запрессовка сердечника фиксирует заклепку, деформируя конец заклепки в «слепую» (замыкающую) головку.
2.1.3 «слепая» головка (blind head): Часть стержня «слепой» заклепки, удаленная от головки, формируемая сердечником при установке «слепой» заклепки (рисунки 2 и 3).
2.2 Типы сердечников
2.2.1 вытяжной сердечник (pull mandrel): После вставления заклепки в отверстие сердечник тянется вдоль оси заклепки, при этом его головка деформирует конец заклепки в «слепую» головку.
Примечание — Существует несколько типов вытяжных сердечников (2.2.1.1 - 2.2.1.6).

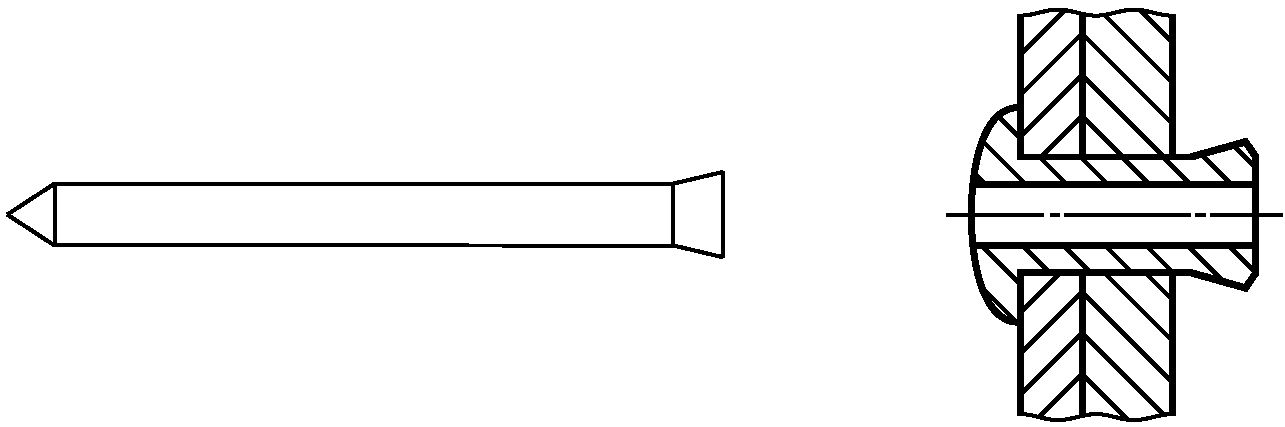

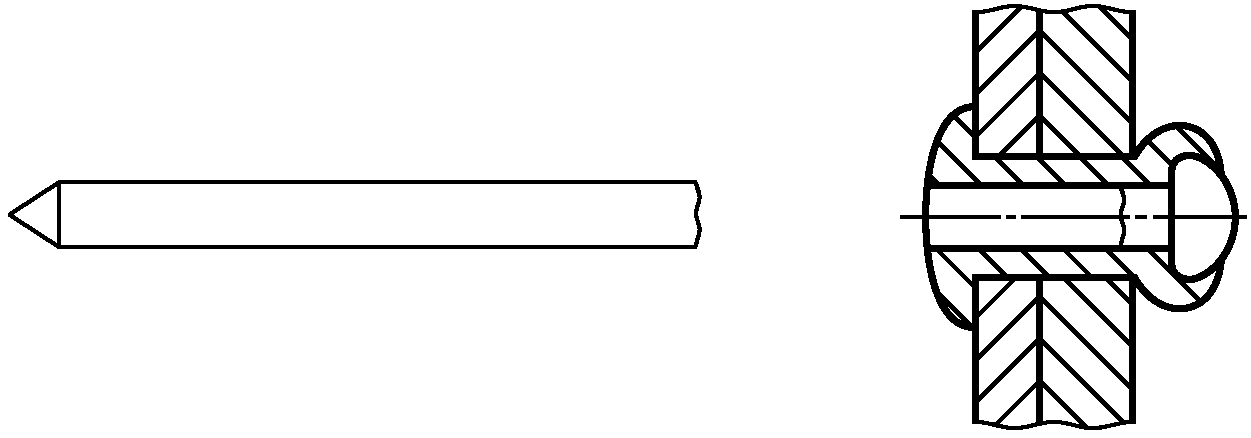

2.2.1.1 сердечник, протягиваемый насквозь (pull through mandrel): После вставления заклепки в отверстие сердечник полностью протягивается сквозь тело заклепки до получения сквозного отверстия (рисунок 4).
Рисунок 4 — Сердечник, протягиваемый насквозь

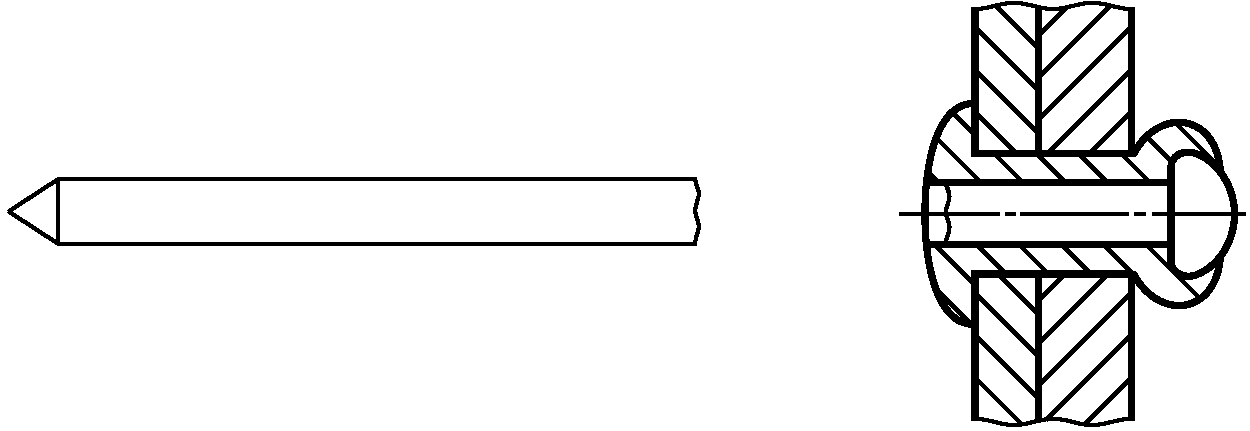

2.2.1.2 разрывающийся вытяжной сердечник (break pull mandrel): После установки заклепки сердечник разрывается около соединения его головки и хвостовика, при этом головка и небольшая часть хвостовика сердечника могут оставаться в корпусе заклепки (рисунок 5).

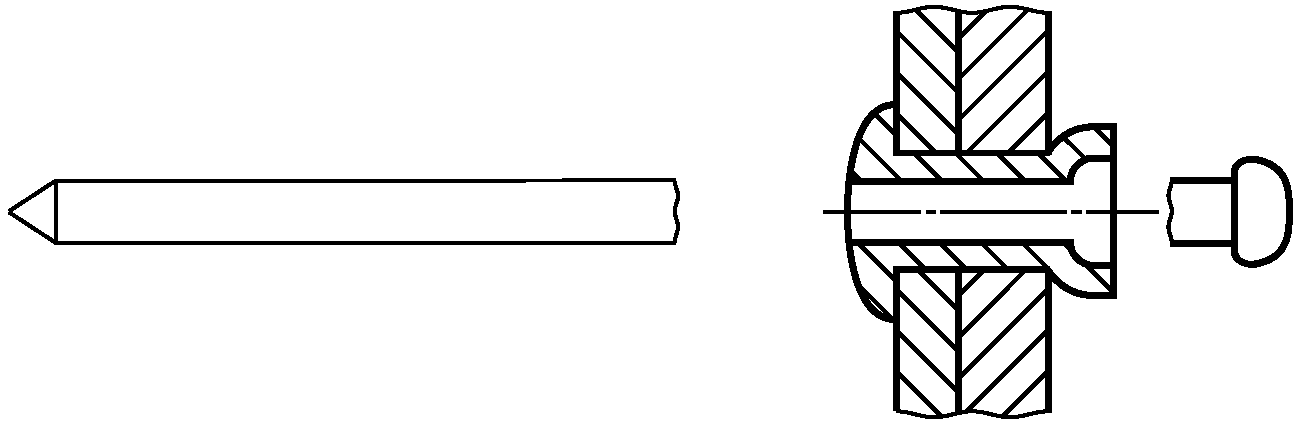

2.2.1.3 сердечник с отрывающейся головкой (break head mandrel): После установки заклепки сердечник разрывается в месте соединения его головки и хвостовика, при этом и хвостовик, и головка сердечника выпадают из корпуса заклепки (рисунок 6).
Рисунок 6 — Сердечник с отрывающейся головкой

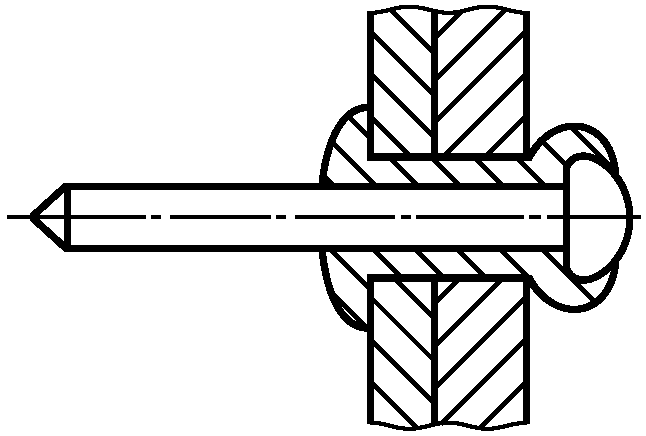

2.2.1.4 неразрывающийся вытяжной сердечник (non-break pull mandrel): После установки заклепки сердечник не разрушается (рисунок 7).
Примечание — Хвостовик сердечника может быть впоследствии обработан заподлицо с головкой заклепки.
Рисунок 7 — Неразрывающийся вытяжной сердечник
2.2.1.5 вытяжной сердечник с заданной точкой разрыва (structural flush self-plugging break pull mandrel): Сердечник, который после установки заклепки отрывается у головки заклепки (рисунок 8).
Примечание — Длина части сердечника, оставшейся в корпусе заклепки, влияет на предельную срезающую нагрузку.
Рисунок 8 — Вытяжной сердечник с заданной точкой разрыва
2.2.1.6 ступенчатый вытяжной сердечник с заданной точкой разрыва (multi-grip flush break positive lock pull mandrel): Сердечник, который за счет заранее определенной деформации сердечника и/или тела заклепки повышает сопротивление выталкиванию сердечника и после установки заклепки обрывается в районе головки заклепки (рисунок 9).
Примечание — Этот тип сердечника дает заклепке способность скреплять детали с большим разбросом общей толщины пакета.
Рисунок 9 — Ступенчатый вытяжной сердечник с заданной точкой разрыва
2.2.2 забивной штифт (drive pin): Установленный в корпусе заклепки выступающий над головкой заклепки элемент, который после вставления заклепки в отверстия скрепляемых деталей запрессовывается в тело заклепки заподлицо с верхней поверхностью головки заклепки, раздвигая собой конец заклепки и формируя таким образом «слепую» головку (рисунок 10).
2.3 Типы стержней «слепых» заклепок

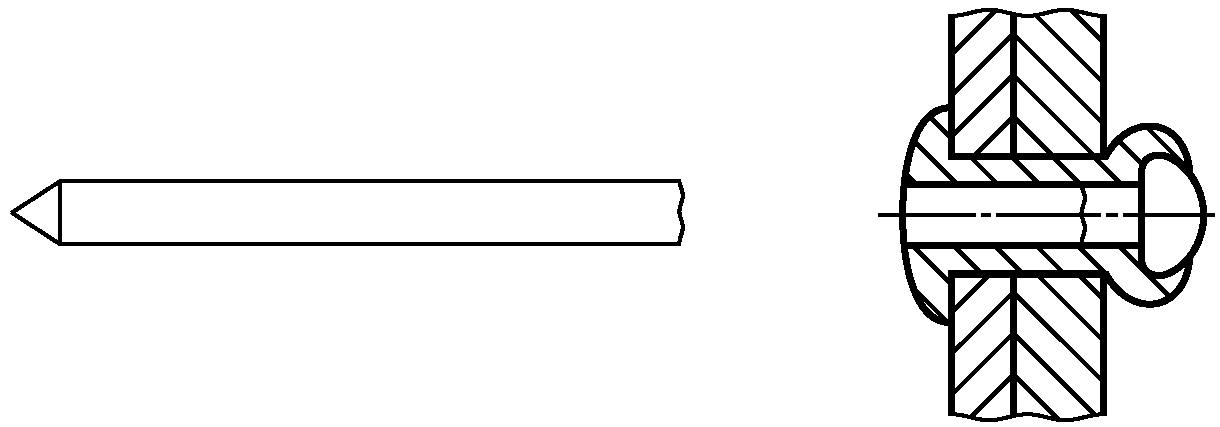

2.3.1 открытый конец (open end): Корпус заклепки со сквозным отверстием, который может использоваться с любым типом сердечника (рисунок 11).
Примечание — Типы сердечников см. в 2.2.1.1 - 2.2.1.6.

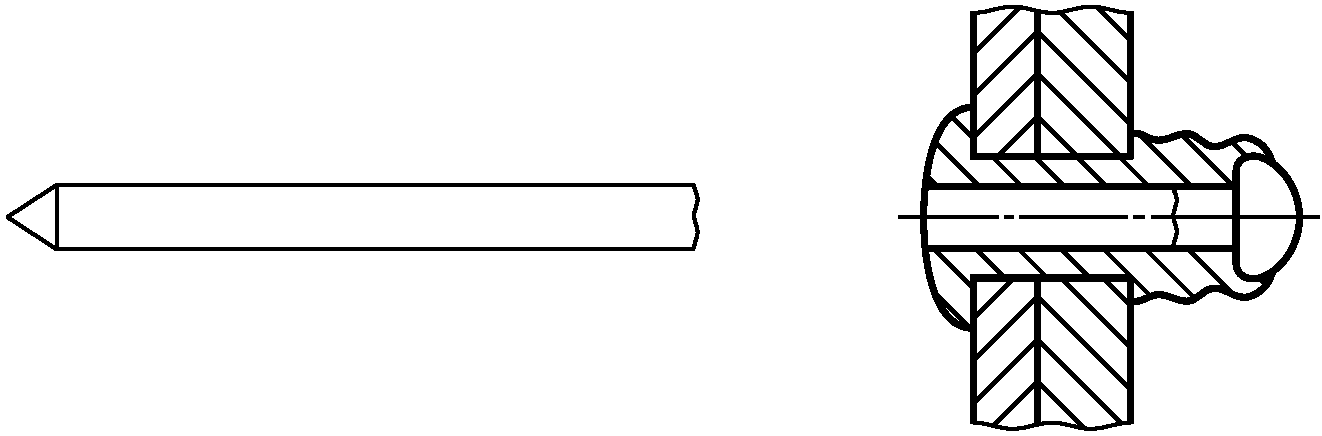

2.3.2 удлиненный открытый конец (open end, extended set): Корпус заклепки с открытым концом, характеристики которого позволяют соединять детали с большим разбросом по толщине (рисунок 12).
Рисунок 12 — Удлиненный открытый конец

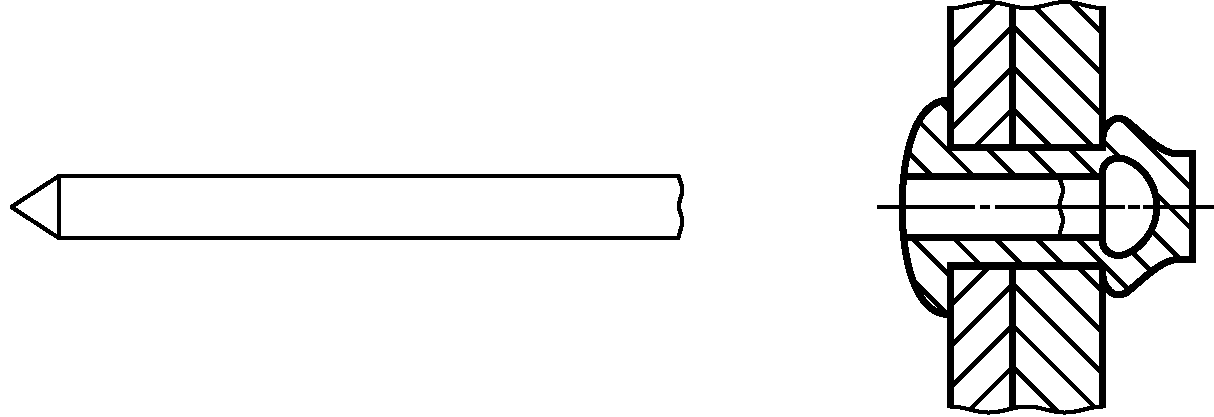

2.3.3 закрытый конец (closed end): Корпус заклепки, конец которого закрыт и остается закрытым после установки заклепки (рисунок 13).
Примечание — Этот тип корпуса может использоваться с сердечниками типа 2.2.1.2 или 2.2.1.4.

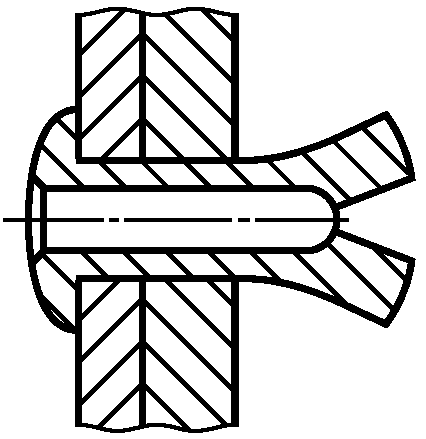

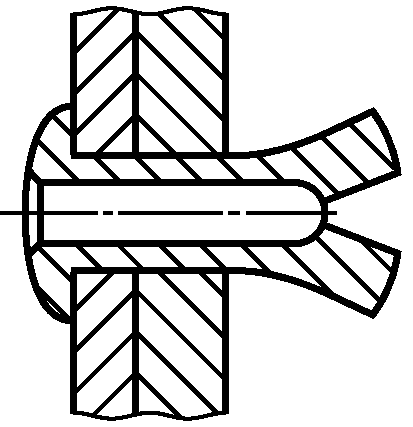

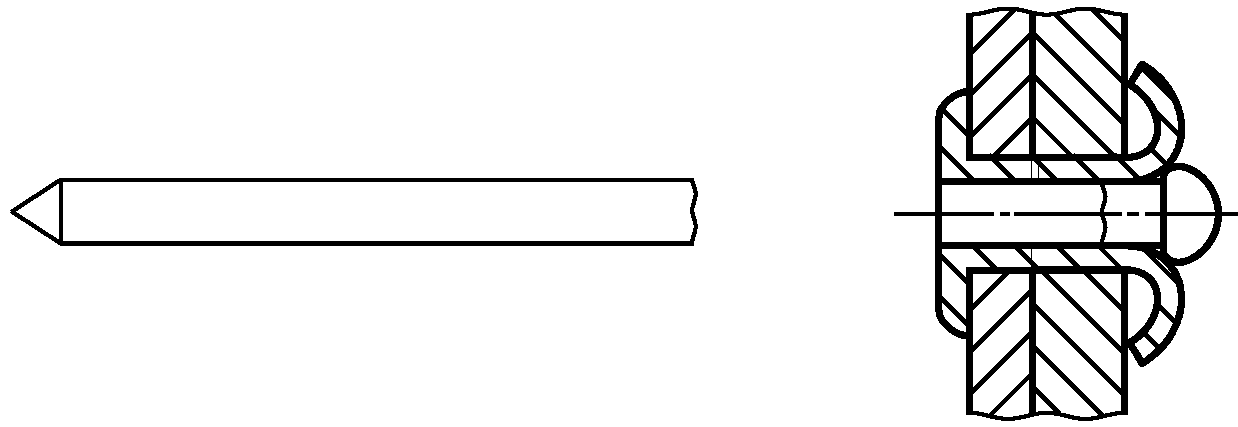

2.3.4 разделяющийся конец (split end): Корпус заклепки, конец которого разделен вдоль оси на два или более сегментов (рисунки 14 и 15).
Примечание — Этот тип корпуса может использоваться с сердечниками типов 2.2.1.1 - 2.2.1.4, 2.2.1.6 или типа 2.2.2.
Рисунок 15 — Разделяющийся конец

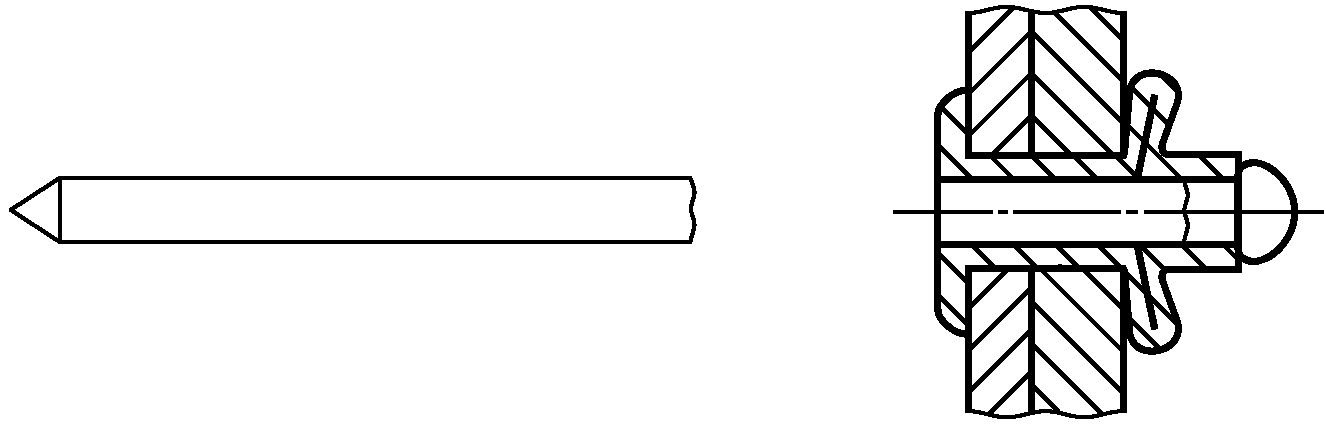

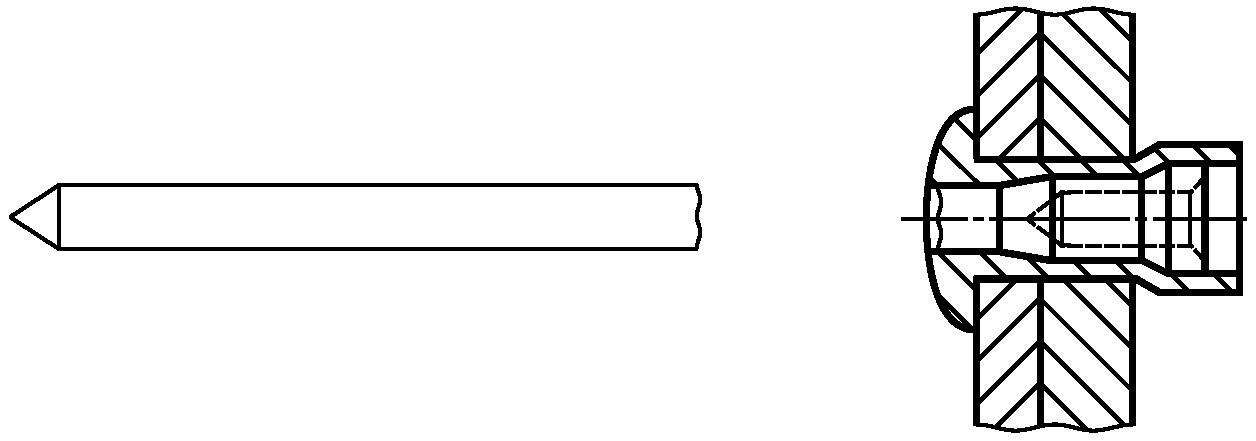

2.3.5 разрезной стержень (slotted shank): Корпус заклепки, имеющий продольные разрезы в средней части стержня заклепки между головой и концом заклепки (рисунок 16).
Примечание — Этот тип корпуса может использоваться с сердечниками типов 2.2.1.1 - 2.2.1.5.
Рисунок 16 — Разрезной стержень
2.4 Типы сердцевин заклепок
2.4.1 заполненная сердцевина (filled core): Заклепка, у которой после установки сердечник остается в корпусе и заканчивается заподлицо с верхней частью головки заклепки (рисунки 7 - 9).
2.4.2 частично заполненная сердцевина (semi-filled core): Заклепка, у которой после установки в корпусе остается только небольшая часть сердечника (рисунок 5).
2.4.3 полая сердцевина (hollow core): Заклепка, после установки которой сердечник полностью удаляется из корпуса заклепки и остается сквозное отверстие.
2.5 Рабочие характеристики
2.5.1 предельная растягивающая нагрузка (ultimate tensile load): Предельная растягивающая нагрузка, которую может выдержать заклепка без разрушения.
2.5.2 предельная срезающая нагрузка (ultimate shear load): Предельная срезающая нагрузка, которую заклепка может выдержать однократно без разрушения.
2.5.3 усилие установки заклепки (rivet setting load): Усилие, необходимое для установки заклепки.
2.5.4 разрывающая нагрузка сердечника (mandrel break load): Нагрузка, необходимая для разрыва сердечника после установки заклепки.
2.5.5 стягивающая способность (pull-together capability): Способность заклепки при установке стягивать соединяемые детали.
2.5.6 сжимающее усилие (clamping force): Максимальное усилие, действующее на соединяемые детали в процессе установки заклепки.
2.5.7 остаточная нагрузка (residual load): Осевое усилие растяжения, действующее в заклепке после установки.
2.5.8 сопротивление сердечника выталкиванию (mandrel push out resistance): Сопротивление сердечника выталкиванию из корпуса заклепки до установки.
2.5.9 сопротивление выталкиванию головки сердечника (mandrel head retention capability): Способность заклепки после установки удерживать часть сердечника, оставшуюся в корпусе заклепки.
2.5.10 герметичность (sealing capability): Способность заклепки после установки не пропускать газы, жидкости и твердые частицы.
2.5.11 способность заполнять отверстие (hole fill capability): Показывает, насколько стержень заклепки заполняет отверстие после установки заклепки.
2.6 Размеры

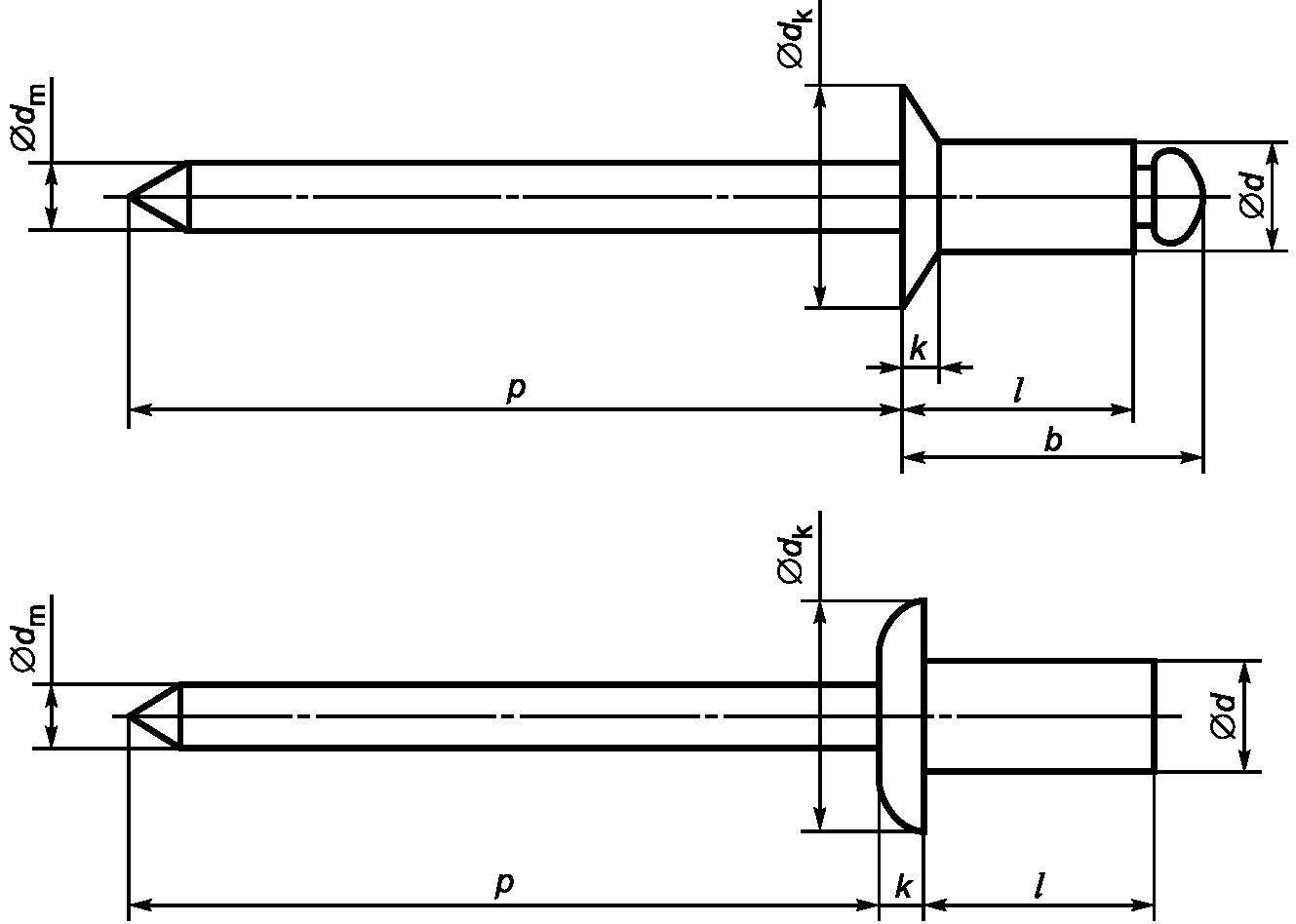

Размеры «слепой» заклепки приведены на рисунке 17.
b — слепая длина; d — диаметр заклепки; dk — диаметр головки; dm — диаметр сердечника; k — высота головки; l — длина заклепки; p — выступающая длина сердечника
2.6.1.1 длина заклепки (rivet length): Расстояние вдоль оси заклепки от внутренней стороны выступающей головки или от верхней поверхности потайной головки до конца заклепки.
2.6.1.2 слепая длина (blind length) (для заклепок с открытым концом): Расстояние вдоль оси заклепки от внутренней стороны выступающей головки или от верхней поверхности потайной головки до конца головки сердечника.
Примечание — Для заклепок с закрытым концом слепая длина равна длине заклепки.
2.6.1.3 выступающая длина сердечника (mandrel protrusion): Расстояние вдоль оси заклепки, на которое сердечник выступает из головки заклепки до установки.
2.6.2 Применение «слепых» заклепок

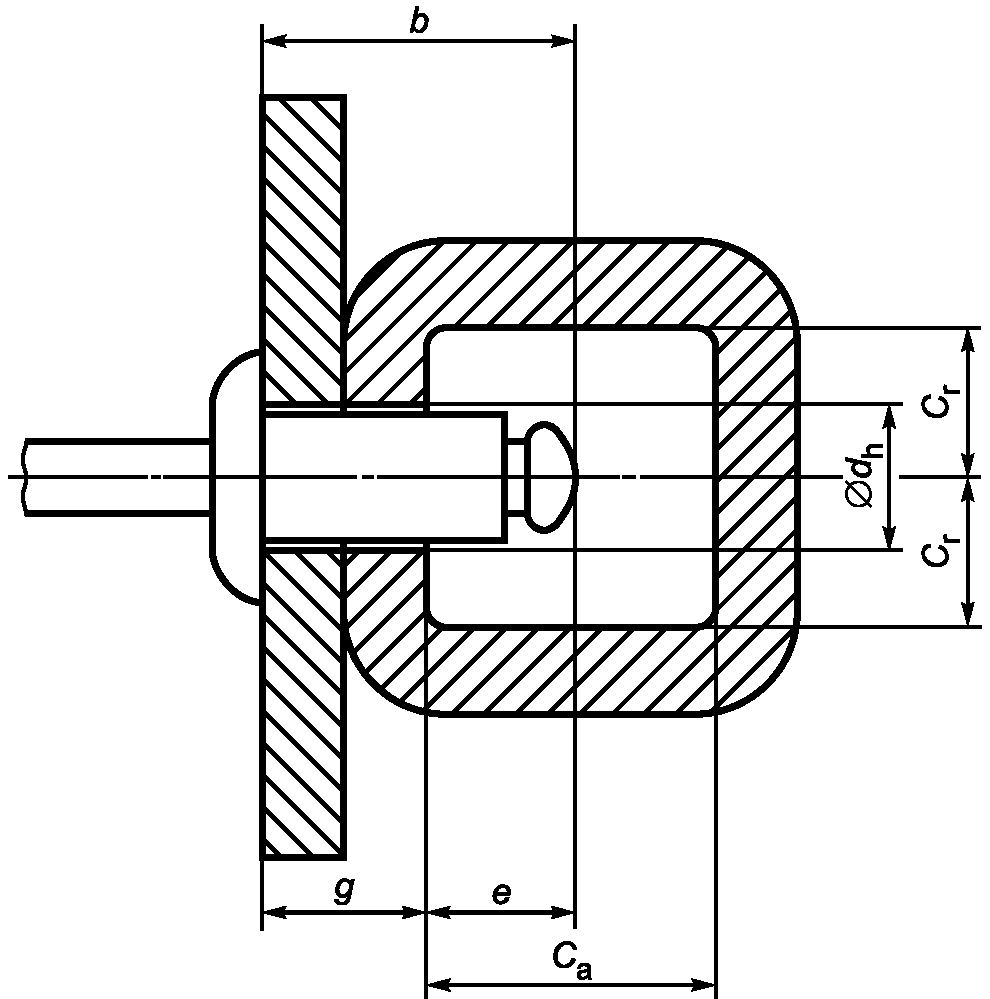

На рисунке 18 приведены размеры для применения «слепых» заклепок.
b — слепая длина; Ca — осевой зазор со «слепой» стороны; Cr — радиальный зазор со «слепой» стороны; dh — диаметр отверстия; e — выступающая длина «слепой» стороны; g — толщина пакета
2.6.2.1 отверстие для заклепки (assembly hole): Отверстие в соединяемых деталях для установки заклепки.
2.6.2.2 толщина пакета (grip length): Общая толщина соединяемых деталей.
2.6.2.3 разброс толщины пакета (grip range): Минимальная и максимальная суммарная толщина соединяемых деталей, которые могут быть качественно соединены заклепкой данной номинальной длины.
2.6.2.4 выступающая длина «слепой» стороны (blind side protrusion): Разница между максимальной «слепой» длиной и минимальной толщиной пакета.
2.6.2.5 осевой зазор со «слепой» стороны (blind side axial clearance): Минимальное расстояние между внутренней поверхностью скрепляемой детали и поверхностью любого компонента или детали, находящихся напротив головки сердечника или конца заклепки.
Примечание — Для правильной установки и фиксации заклепки осевой зазор должен быть больше, чем выступ слепой стороны.
2.6.2.6 радиальный зазор со «слепой» стороны (blind side radial clearance): Расстояние от оси заклепки до любой части скрепляемых деталей, измеренное под прямым углом к оси заклепки.
Примечание — Для правильной установки и фиксации заклепки радиальный зазор должен быть больше, чем радиус головки «слепой» заклепки.
2.6.2.7 доступность инструменту (tool clearance): Минимальное пространство со стороны установки заклепки, необходимое для работы с установочным инструментом и правильной установки заклепки.
2.7 Установка заклепок и установочный инструмент
2.7.1 установка заклепки (setting): Вставление заклепки в отверстия соединяемых деталей и вытягивание или запрессовка сердечника для стягивания и фиксирования соединения.
2.7.1.1 установочный инструмент (setting tool): Устройство, предназначенное для установки заклепок.
Примечание — Установочный инструмент может быть ручным, пневматическим, гидравлическим, электрическим или с комбинированным приводом.
2.7.1.2 наконечник инструмента (nose assembly): Часть установочного инструмента, состоящая из зажима и тянущего механизма.
2.7.1.3 улавливатель сердечников (mandrel catcher): Часть установочного инструмента, предназначенная для улавливания сердечников, оторванных или вытянутых при установке заклепок.
2.7.1.4 система сбора сердечников (mandrel collection system): Часть установочного инструмента, в которую помещаются сердечники, оторванные или вытянутые при установке заклепок.
2.7.2 чистовая обработка (dressing): Последующие операции для удаления частей сердечника, выступающих над головкой заклепки.
| УДК 621.884:006.354 | ОКС 21.060.40 | Г34 | ОКП 16 8000 |
| Ключевые слова: «слепая» заклепка, термины и определения, размеры | |||
