ГОСТ Р ИСО 15977-2017. Национальный стандарт Российской Федерации. Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус из алюминиевого сплава и стальной сердечник)
(утв. и введен в действие Приказом Росстандарта от 24.10.2017 № 1506-ст)
Примечание
Документ введен в действие с 01.01.2019.
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. № 1506-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАКЛЕПКИ «СЛЕПЫЕ» С ОТКРЫТЫМ КОНЦОМ, РАЗРЫВАЮЩИМСЯ ВЫТЯЖНЫМ СЕРДЕЧНИКОМ И ВЫСТУПАЮЩЕЙ ГОЛОВКОЙ (КОРПУС ИЗ АЛЮМИНИЕВОГО СПЛАВА И СТАЛЬНОЙ СЕРДЕЧНИК)
Open end blind rivets with break pull mandrel and protruding head (aluminium alloy body and steel mandrel)
(ISO 15977:2002, Open end blind rivets with break pull mandrel and protruding head — AlA/St, IDT)
Дата введения 1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября № 1506-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15977:2002 «Заклепки „слепые“ с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой. Алюминиевый сплав/сталь» (ISO 15977:2002 «Open end blind rivets with break pull mandrel and protruding head — AlA/St», IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные и национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает размеры, механические характеристики и требования к «слепым» заклепкам с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой, с корпусом из алюминиевого сплава (AlA) и стальным сердечником (St) с номинальным диаметром стержня d от 2,4 до 6,4 мм включительно.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты. Для датированных ссылок следует использовать только указанное издание ссылочного документа.
ISO 3269:2000, Fasteners — Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 14588:2000, Blind rivets — Terminology and definitions (Заклепки «слепые». Термины и определения)
ISO 14589:2000, Blind rivets — Mechanical testing (Заклепки «слепые». Механические испытания)
3 Размеры
3.1 Общие положения
Символы и обозначения размеров — по ИСО 14588.
3.2 Размеры заклепок

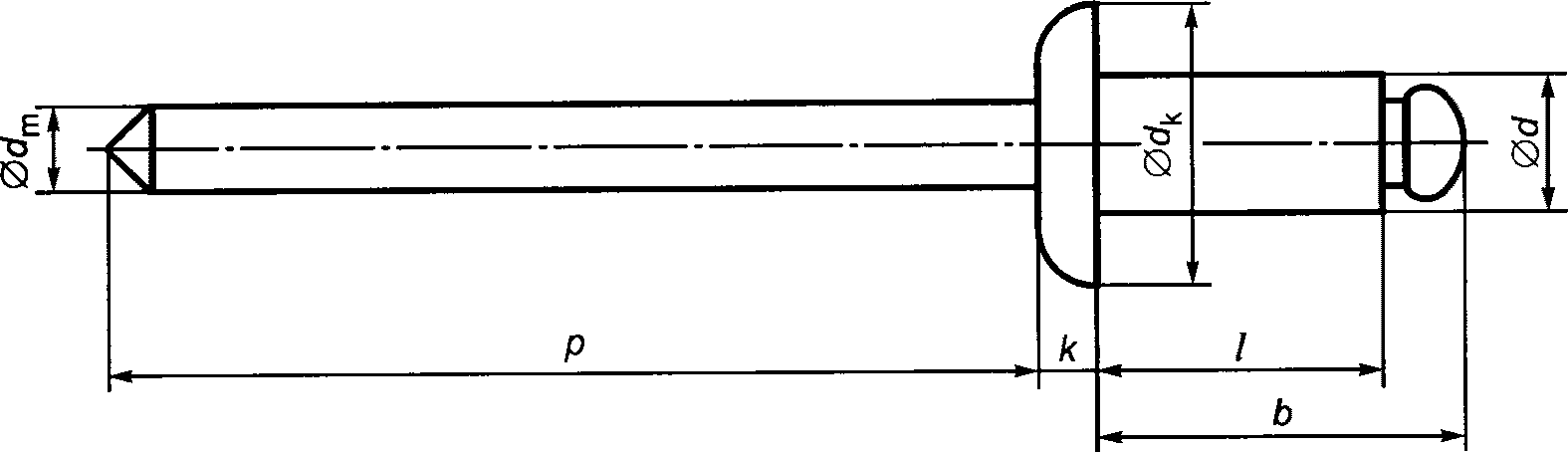

Размеры заклепок приведены на рисунке 1 и в таблице 1.
В миллиметрах
| Корпус заклепки | d | ном. | 2,4 | 3 | 3,2 | 4 | 4,8 | 5 | 6 | 6,4 |
| наиб. | 2,48 | 3,08 | 3,28 | 4,08 | 4,88 | 5,08 | 6,08 | 6,48 | ||
| наим. | 2,25 | 2,85 | 3,05 | 3,85 | 4,65 | 4,85 | 5,85 | 6,25 | ||
| dk | наиб. | 5,0 | 6,3 | 6,7 | 8,4 | 10,1 | 10,5 | 12,6 | 13,4 | |
| наим. | 4,2 | 5,4 | 5,8 | 6,9 | 8,3 | 8,7 | 10,8 | 11,6 | ||
| k | наиб. | 1 | 1,3 | 1,3 | 1,7 | 2 | 2,1 | 2,5 | 2,7 | |
| Сердечник | dm | наиб. | 1,55 | 2 | 2 | 2,45 | 2,95 | 2,95 | 3,4 | 3,9 |
| p | наим. | 25 | 25 | 25 | 27 | 27 | 27 | 27 | 27 | |
| Наибольшая слепая длина | b | наиб. | Lнаиб. + 3,5 | Lнаиб. + 3,5 | Lнаиб. + 4 | Lнаиб. + 4 | Lнаиб. + 4,5 | Lнаиб. + 4,5 | Lнаиб. + 5 | Lнаиб. + 5,5 |
| Длина заклепки l b | Рекомендуемая толщина пакета a | |||||||||
| ном. (наим.) | наиб. | |||||||||
| 4 | 5 | 0,5 — 2,0 | 0,5 — 1,5 | - | - | - | - | |||
| 6 | 7 | 2 — 4 | 1,5 — 3,5 | 1 — 3 | 1,5 — 2,5 | - | - | |||
| 8 | 9 | 4 — 6 | 3,5 — 5,0 | 3 — 5 | 2,5 — 4,0 | 2 — 3 | - | |||
| 10 | 11 | 6 — 8 | 5 — 7 | 5,0 — 6,5 | 4 — 6 | 3 — 5 | - | |||
| 12 | 13 | 8,0 — 9,5 | 7 — 9 | 6,5 — 8,5 | 6 — 8 | 5 — 7 | 3 — 6 | |||
| 16 | 17 | - | 9 — 13 | 8,5 — 12,5 | 8 — 12 | 7 — 11 | 6 — 10 | |||
| 20 | 21 | - | 13 — 17 | 12,5 — 16,5 | 12 — 15 | 11 — 15 | 10 — 14 | |||
| 25 | 26 | - | 17 — 22 | 16,5 — 21,0 | 15 — 20 | 15 — 20 | 14 — 18 | |||
| 30 | 31 | - | - | - | 20 — 25 | 20 — 25 | 18 — 23 | |||
| Примечание — Размеры корпуса заклепки рассчитаны по формулам, указанным в приложении А. -------------------------------- a Толщина пакета для заклепок с размерами, указанными в таблице 1, и комбинацией материалов в соответствии с разделом 4 характеризуются минимальным и максимальным значениями толщины пакета. Минимальное значение толщины пакета приводится только в качестве рекомендации. Возможно в отдельных случаях выходить за рамки указанного нижнего предела толщины пакета. b Номинальные длины свыше 30 мм должны быть установлены с шагом 5 мм. Рекомендуемую толщину пакета необходимо согласовать с производителем. | ||||||||||
3.3 Диаметры отверстий с зазором
Диаметры отверстий с зазором dh1, применяемые для соединения заклепкой всех элементов сборки, приведены в таблице 2.
| dном. | dh1 | |
| не менее | не более | |
| 2,4 | 2,5 | 2,6 |
| 3 | 3,1 | 3,2 |
| 3,2 | 3,3 | 3,4 |
| 4 | 4,1 | 4,2 |
| 4,8 | 4,9 | 5,0 |
| 5 | 5,1 | 5,2 |
| 6 | 6,1 | 6,2 |
| 6,4 | 6,5 | 6,6 |
Несоответствие размерам, приведенным в таблице 2, может привести к трудностям в сборке и/или к снижению предельных нагрузок на срез и растяжение, указанных в таблице 3.
При необходимости для облегчения совмещения отверстий только во внешнем из скрепляемых элементов диаметр отверстия с зазором может быть больше, чем указано в таблице 2 (см. рисунок 2). Это может также привести к снижению предельных нагрузок на срез и растяжение, приведенных в таблице 3.
a Увеличенное отверстие с зазором.

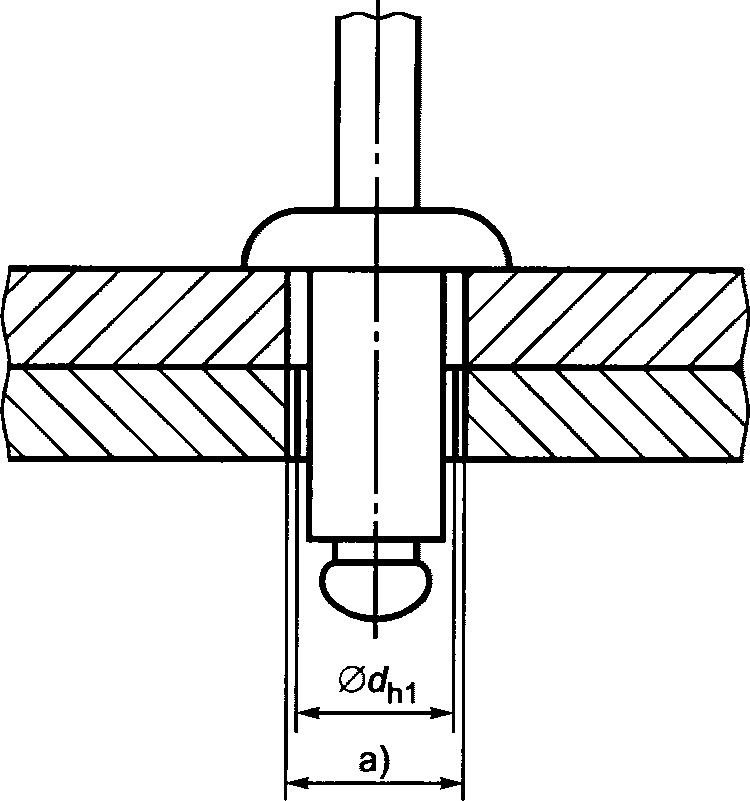

Рисунок 2 — Увеличенное отверстие с зазором для облегчения совмещения
4 Материал и окончательная обработка
В соответствии с настоящим стандартом «слепые» заклепки должны иметь корпус из алюминиевого сплава (AlA) и стальной сердечник (St), а также механические свойства, указанные в разделе 5.
Технические требования к материалу и марку материала выбирает изготовитель.
Поверхность корпуса заклепки должна быть гладкой, без специальной обработки. Окончательная обработка поверхности сердечника на усмотрение изготовителя. Поверхность может быть промасленная фосфатированная или промасленная оцинкованная.
5 Механические свойства
Для корпуса заклепки установлены два класса прочности (L — низкий и H — высокий). При испытании по ИСО 14589 минимальные значения предельных нагрузок на срез, растяжение и усилие разрыва сердечника для этих классов должны соответствовать таблице 3.
6 Сопротивление сердечника выталкиванию
При испытаниях по ИСО 14589 нагрузка выталкивания сердечника должна быть более 10 Н.
7 Сопротивление выталкиванию головки сердечника
Часть сердечника с головкой, остающаяся в корпусе заклепки после установки, не должна выпадать и должна удерживаться в корпусе при испытании нагрузкой, установленной в таблице 4, в соответствии с ИСО 14589.
Нагрузка для испытания способности удержания головки сердечника
| dном., мм | Нагрузка для испытания способности удержания головки, Н |
|---|---|
| 2,4 | 10 |
| 3 | 15 |
| 3,2 | 15 |
| 4 | 20 |
| 4,8 | 25 |
| 5 | 25 |
| 6 | 30 |
| 6,4 | 50 |
8 Качество исполнения
На заклепках не должно быть заусенцев и других дефектов поверхности, головка и корпус заклепки должны быть правильной формы.
После установки на заклепках не должно быть признаков растрескивания при осмотре с пятикратным увеличением.
9 Испытания при приемке
Если нет других указаний, то испытания при приемке проводят по ИСО 3269.
10 Обозначение
Пример обозначения заклепки «слепой» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой, с номинальным диаметром d равным 4 мм, и номинальной длиной l, равной 12 мм, с корпусом из алюминиевого сплава (AIA) и стальным сердечником (St), с корпусом класса L (L):
Заклепка «слепая» ГОСТ Р ИСО 15977-2017 — 4 x 12 — AlA/St — L
В соответствии с настоящим стандартом «слепые» заклепки должны соответствовать следующим расчетным формулам и допускам.
Максимальный диаметр стержня заклепки вычисляют по формуле
Минимальный диаметр стержня заклепки вычисляют по формуле
Максимальный диаметр головки заклепки с точностью до десятой доли мм вычисляют по формуле
А.4 Допуск диаметра головки заклепки
Поле допуска диаметра головки заклепки h16 для заклепок с dном. <= 3,2 мм и h17 — для заклепок с dном. > 3,2 мм.
Максимальную высоту головки заклепки с точностью до десятой доли мм вычисляют по формуле
А.6 Диаметр отверстия с зазором
Диаметр отверстия с зазором для «слепой» заклепки вычисляют по формулам:
