Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2015 г. № 817-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ДО 1000 В В ДИАПАЗОНЕ ЧАСТОТ ОТ 1·10-2 ДО 2·109 Гц

State system for ensuring the Uniformity of measurements. State verification schedule for measuring instruments of alternate electrical voltage to 1000 V in the frequency range from 1·10-2 to 2·109 Hz

ГОСТ Р 8.648-2015

ОКС 17.020

Дата введения 1 мая 2016 года

Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» Федерального агентства по техническому регулированию и метрологии (ФГУП «ВНИИМ им. Д.И. Менделеева» Федерального агентства по техническому регулированию и метрологии)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 «Эталоны и поверочные схемы», Подкомитет 206.7 «Эталоны и поверочные схемы в области измерений электрических величин»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2015 г. № 817-ст

4 ВЗАМЕН ГОСТ Р 8.648-2008

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

1. Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1·10-2 до 2·109 Гц (приложение А) и устанавливает порядок передачи единицы электрического напряжения — вольта от государственного специального первичного эталона (далее по тексту — государственный специальный эталон) единицы электрического напряжения с помощью вторичных эталонов и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2. Государственный специальный эталон

2.1 В состав государственного специального эталона <1> входят:

<1> Государственный специальный эталон состоит из двух эталонов — ГЭТ 89 и ГЭТ 27.

• набор термоэлектрических преобразователей напряжения с добавочными резисторами в диапазоне частот от 10 до 1·105 Гц для диапазона напряжений от 0,1 до 1000 В; набор термоэлектрических преобразователей напряжения в диапазоне частот свыше 1·105 до 3·107 Гц для диапазона напряжений от 0,1 до 30 В;
• набор болометрических преобразователей напряжения в диапазоне частот от 3·107 до 2·109 Гц и диапазоне напряжений от 0,1 до 1 В, измеритель отношения напряжений;
• терморезисторный мост постоянного тока;
• мера постоянного напряжения 1 и 10 В;
• средства измерений (далее — СИ) постоянного напряжения;
• высокочастотный электронный вольтметр;
• высокостабильные программируемые источники постоянного и переменного напряжений.

В основу работы государственного специального эталона положен метод сравнения действующего значения переменного напряжения с известным значением постоянного напряжения.

2.2 Государственный специальный эталон обеспечивает воспроизведение единицы электрического напряжения:

• в диапазоне частот от 10 до 1·105 Гц и диапазоне напряжений от 0,1 до 1000 В:
• со среднеквадратичным отклонением (далее — СКО) результата измерений в относительной форме S0 в диапазоне от 3·10-7 до 5·10-6 при 20 независимых измерениях;
• с неисключенной систематической погрешностью в относительной форме \Theta_{0} в диапазоне от 1·10-6 до 3·10-5;
• со стандартной неопределенностью, оцениваемой по типу A, UA₀, в диапазоне от 3·10-7 до 5·10-6 при 20 независимых измерениях;
• со стандартной неопределенностью, оцениваемой по типу B, UB₀ в диапазоне от 6·10-7 до 1,7·10-5;
• в диапазоне частот свыше от 1·105 до 3·107 Гц и диапазоне напряжений от 0,1 до 30 В:
• с СКО результата измерений в относительной форме S0 в диапазоне от 5·10-6 до 5·10-5 при 20 независимых измерениях;
• с неисключенной систематической погрешностью в относительной форме \Theta_{0} в диапазоне от 3·10-5 до 3·10-4;
• со стандартной неопределенностью, оцениваемой по типу A, UA₀, в диапазоне от 5·10-6 до 5·10-5 при 20 независимых измерений;
• со стандартной неопределенностью, оцениваемой по типу B, UB₀ в диапазоне от 1,7·10-5 до 1,7·10-4;
• в диапазоне частот от 3·107 до 2·109 Гц и диапазоне напряжений от 0,1 до 10 В:
• с СКО результата измерений в относительной форме S0 диапазоне от 5·10-5 до 1·10-3 при 20 независимых измерениях;
• с неисключенной систематической погрешностью в относительной форме \Theta_{0} в диапазоне от 3·10-4 до 7·10-3;
• со стандартной неопределенностью, оцениваемой по типу A, UA0 в диапазоне от 5·10-5 до 1·10-3 при 20 независимых измерениях;
• стандартная неопределенность, оцениваемая по типу B, U_B0, не превышает от 1,7·10-4 до 4·10-3;

2.3 Государственный специальный эталон используют для передачи единицы электрического напряжения вторичным эталонам непосредственным сличением с СКО, S\epsilon_{0} , от 1·10-6 до 1·10-4 (стандартной неопределенностью типа A, UA0 в диапазоне от 1·10-6 до 1·10-4), сличением с помощью компаратора с СКО, S\epsilon_{0} , в диапазоне от 5·10-5 до 2·10-3 (стандартной неопределенностью типа A, UA0 в диапазоне от 5·10-5 до 2·10-3) и для передачи единицы рабочим эталонам (далее — РЭ) 1-го разряда и рабочим средствам измерений (далее — РСИ) методом прямых измерений с СКО, S\epsilon_{0} , от 1·10-6 до 3·10-4 (стандартной неопределенностью типа A, UA0 в диапазоне от 1·10-6 до 3·10-4).

3. Вторичные эталоны

3.1 В качестве вторичных эталонов (ВЭ) в диапазоне частот от 1·10-2 до 10 Гц используют меры напряжения для диапазона напряжений от 0,1 до 1000 В.

Среднеквадратичное отклонение суммарной погрешности S_{\Sigma 0} (суммарная стандартная неопределенность Uс0) при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 2,7·10-6 — 1,7·10-5.

3.2 В качестве ВЭ в диапазоне частот от 10 до 1·105 Гц используют меры напряжения, содержащие масштабные преобразователи для диапазона напряжений до 0,003 В, набор термоэлектрических преобразователей с добавочными резисторами для диапазона напряжений от 0,1 до 1000 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.

Среднеквадратичное отклонение суммарной погрешности S_{\Sigma 0} (суммарная стандартная неопределенность Uс0) при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 1,7·10-6 — 1,7·10-3.

3.3 В качестве ВЭ в диапазоне частот от 1·105 до 3·107 Гц используют меры напряжения, содержащие набор термоэлектрических преобразователей для диапазона напряжений от 0,1 до 30 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.

Среднеквадратичное отклонение суммарной погрешности S_{\Sigma 0} (суммарная стандартная неопределенность Uс0) при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 0,4·10-5 — 1,7·10-4.

3.4 В качестве ВЭ в диапазоне частот от 3·107 до 2·109 Гц используют меры напряжения, содержащие набор терморезисторных преобразователей и масштабных преобразователей для диапазона напряжений от 0,1 до 10 В, вольтметр постоянного тока, высокостабильный источник переменного напряжения.

Среднеквадратичное отклонение суммарной погрешности S_{\Sigma 0} (суммарная стандартная неопределенность Uс0) при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 1,7·10-4 — 1,4·10-2.

3.5 В качестве РЭ в диапазоне частот от 3·107 до 2·109 Гц используют меры напряжения, содержащие набор терморезисторных преобразователей и масштабных преобразователей от 0,1 до 10 В, вольтметр постоянного тока и высокостабильный источник переменного напряжения.

3.6 ВЭ используют для передачи единицы электрического напряжения РЭ 1-го разряда. СКО метода передачи единицы S\epsilon_{0} составляет от 3·10-6 до 6·10-4 в диапазоне частот от 10 до 3·107 Гц и от 1·10-4 до 5·10-3 в диапазоне частот от 3·107 до 2·109 Гц.

4. Рабочие эталоны

4.1 Рабочие эталоны 1-го разряда

4.1.1 В качестве РЭ 1-го разряда используют измерительные преобразователи, калибраторы, поверочные установки и вольтметры в диапазоне частот от 1·10-2 до 2·109 Гц для диапазона напряжений от 0,003 до 1000 В.

4.1.2 Пределы допускаемых относительных доверительных погрешностей \delta_{0} при доверительной вероятности 0,95 за интервал между поверками не должны превышать 5·10-5 — 6·10-2.

4.1.3 РЭ 1-го разряда используют для поверки РЭ 2-го разряда и РСИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора с использованием масштабных преобразователей.

4.1.4 Соотношение пределов допускаемых относительных доверительных погрешностей РЭ 1-го разряда и пределов допускаемых относительных доверительных погрешностей РЭ 2-го разряда должно быть не более 1/2.

4.1.5 Требования к РЭ 1-го разряда приведены в приложении Б.

4.1.6 Пределы допускаемых значений основной относительной погрешности для РЭ 1-го разряда приведены в таблице Б.1.

4.2 Рабочие эталоны 2-го разряда

4.2.1 В качестве РЭ 2-го разряда используют измерительные преобразователи, калибраторы, поверочные установки и вольтметры в диапазоне частот от 1·10-2 до 2·109 Гц и диапазоне напряжений от 0,003 до 1000 В.

4.2.2 Пределы допускаемых относительных доверительных погрешностей \delta_{0} РЭ 2-го разряда при доверительной вероятности 0,95 за интервал между поверками не должны превышать 2·10-4 — 1,2·10-1.

4.2.3 РЭ 2-го разряда используют для поверки РСИ: измерительных преобразователей, селективных вольтметров, вольтметров, калибраторов, измерительных генераторов непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.

4.2.4 Соотношение пределов допускаемых относительных доверительных погрешностей РЭ 2-го разряда и пределов допускаемых погрешностей РСИ должно быть не более 1/3.

4.2.5 Требования к РЭ 2-го разряда приведены в приложении В.

4.2.6 Пределы допускаемых значений основной относительной погрешности для РЭ 2-го разряда приведены в таблице В.1.

5. Рабочие средства измерений

5.1 В качестве РСИ используют вольтметры, калибраторы, селективные вольтметры, измерительные преобразователи, измерительные генераторы при частотах f до 300 МГц.

5.2 Пределы допускаемых относительных погрешностей РСИ \Delta_{0} за интервал между поверками не должны превышать 5·10-6 — 4·10-1.

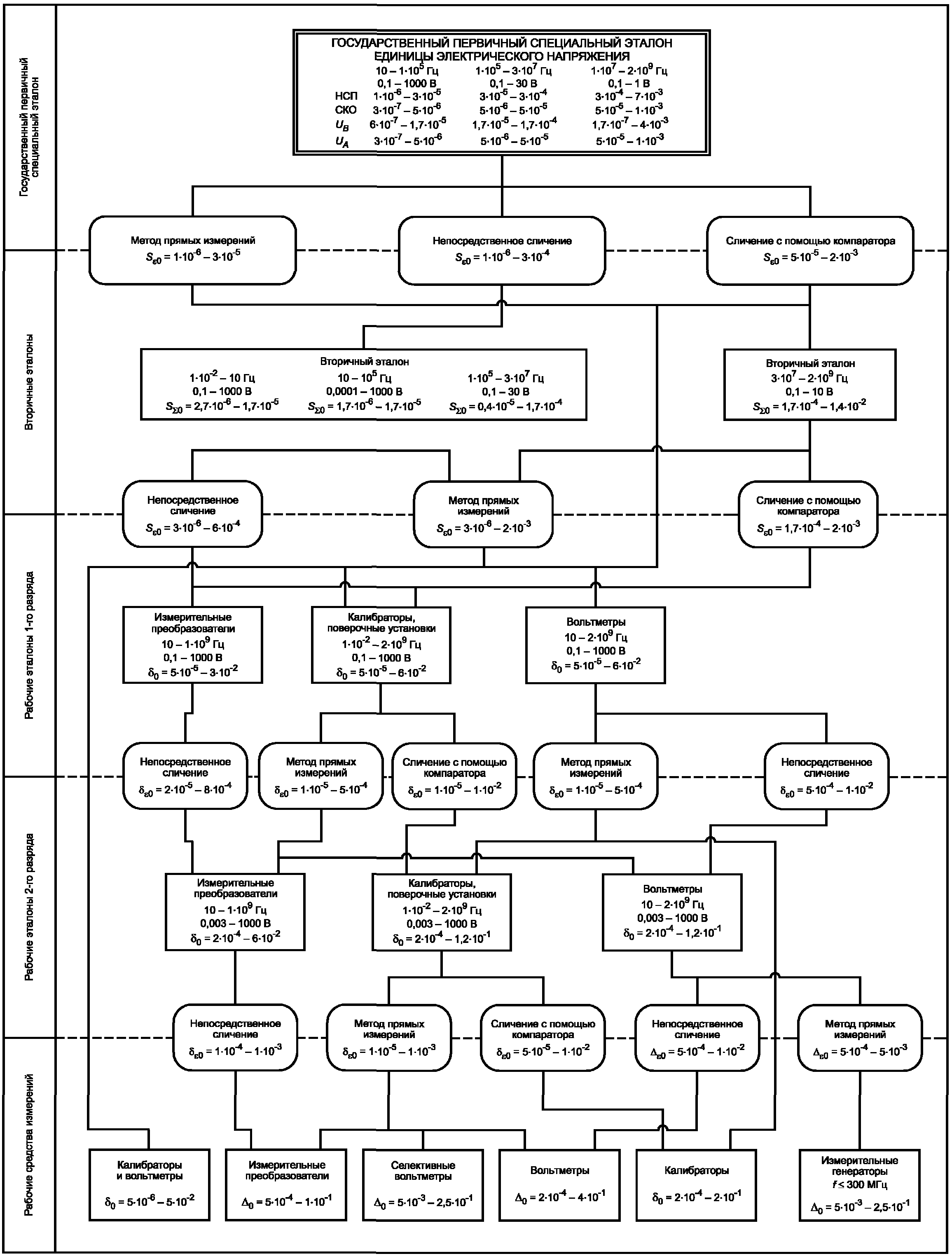

Приложение А (обязательное)

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ДО 1000 В В ДИАПАЗОНЕ ЧАСТОТ ОТ 1·10-2 ДО 2·109 Гц

Приложение Б (справочное)

ПРЕДЕЛЫ ДОПУСКАЕМЫХ ЗНАЧЕНИЙ ОСНОВНОЙ ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ ДЛЯ РАБОЧИХ ЭТАЛОНОВ 1-ГО РАЗРЯДА

Таблица Б.1

Пределы допускаемых значений основной относительной погрешности для РЭ 1-го разряда

Приложение В (справочное)

ПРЕДЕЛЫ ДОПУСКАЕМЫХ ЗНАЧЕНИЙ ОСНОВНОЙ ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ ДЛЯ РАБОЧИХ ЭТАЛОНОВ 2-ГО РАЗРЯДА

Таблица В.1

Пределы допускаемых значений основной относительной погрешности для РЭ 2-го разряда
