от 25 декабря 2008 г. № 736-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ДО 1000 В В ДИАПАЗОНЕ ЧАСТОТ ОТ 1 \cdot 10^{- 2} ДО 2 \cdot 10^{9}\text{Гц}

State system for ensuring the uniformity of measurements. State verification schedule for instruments measuring the alternate electrical voltage to 1000 V in the frequency range from 1 \cdot 10^{- 2} to 2 \cdot 10^{9}Hz

ГОСТ Р 8.648-2008

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»).

2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. № 736-ст.

4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

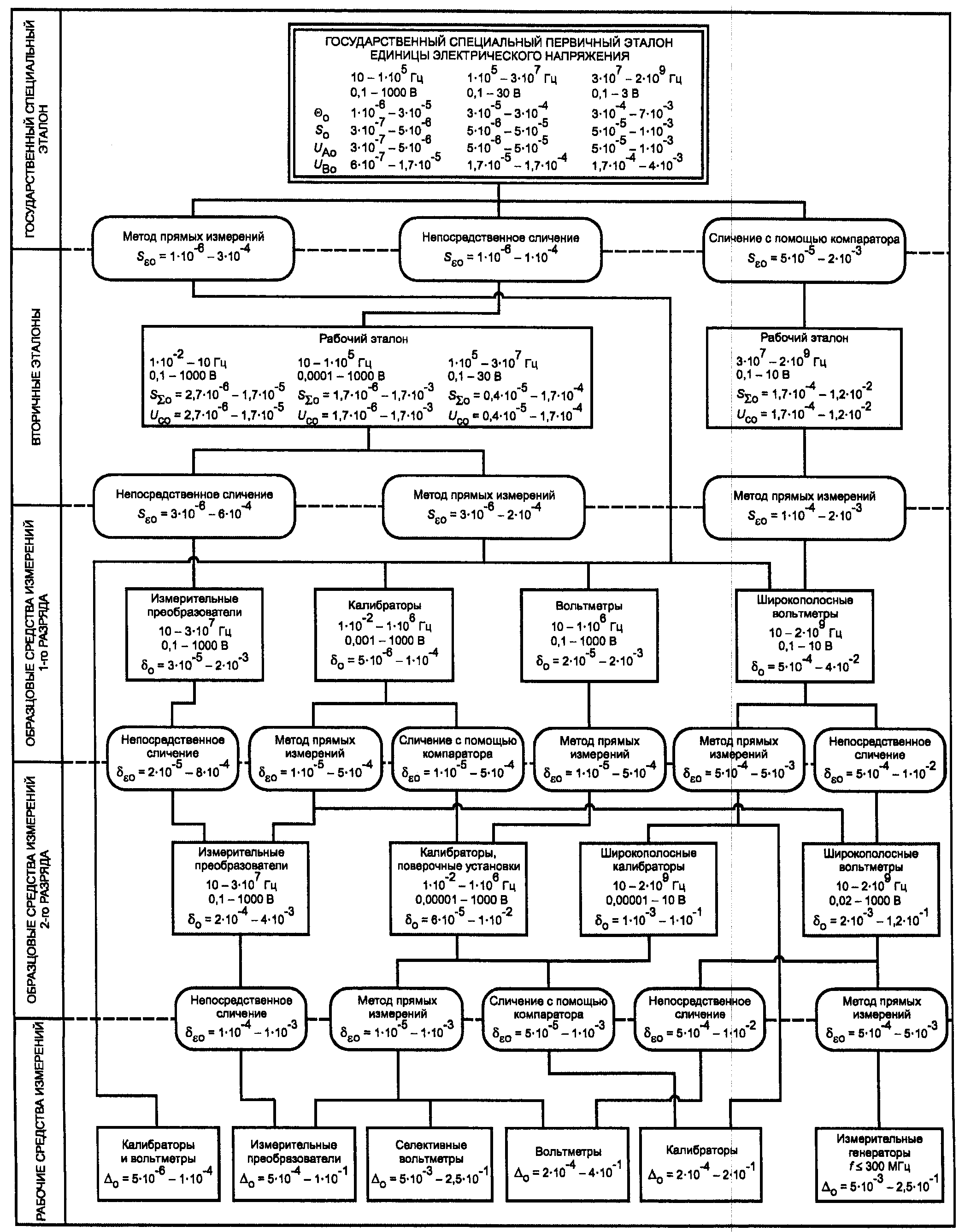

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 \cdot 10^{- 2} до 2 \cdot 10^{9}\text{Гц} (Приложение А) и устанавливает порядок передачи размера единицы электрического напряжения — вольта — от государственного специального первичного эталона единицы электрического напряжения (далее — государственный специальный эталон) с помощью вторичных эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2. Государственный специальный эталон

2.1 В состав государственного специального эталона <1> входят:

• набор термоэлектрических преобразователей напряжения с добавочными резисторами в диапазоне частот от 10 до 1 \cdot 10^{5}\text{Гц} для диапазона напряжений от 0,1 до 1000 В; набор термоэлектрических преобразователей напряжения в диапазоне частот свыше 1 \cdot 10^{5} до 3 \cdot 10^{7}\text{Гц} для диапазона напряжений от 0,1 до 30 В;
• набор болометрических преобразователей напряжения в диапазоне частот от 3 \cdot 10^{7} до 2 \cdot 10^{9}\text{Гц} и диапазоне напряжений от 0,1 до 1 В, масштабный преобразователь для диапазона напряжений от 0,1 до 3 В;
• терморезисторный мост постоянного тока;
• мера постоянного напряжения 1 и 10 В;
• средства измерений (далее — СИ) постоянного напряжения;
• высокочастотный электронный вольтметр;
• высокостабильные программируемые источники постоянного и переменного напряжений.

<1> Государственный специальный эталон состоит из двух эталонов: ГЭТ 89 и ГЭТ 27.

В основу работы государственного специального эталона положен метод сравнения действующего значения переменного напряжения с известным значением постоянного напряжения.

2.2 Государственный специальный эталон обеспечивает воспроизведение единицы электрического напряжения:

в диапазоне частот от 10 до 1 \cdot 10^{5}\text{Гц} и диапазоне напряжений от 0,1 до 1000 В:

• со среднеквадратичным отклонением (далее — СКО) результата измерений в относительной форме S_{\text{о}} в диапазоне 3 \cdot 10^{- 7} - 5 \cdot 10^{- 6} при 20 независимых измерениях;
• с неисключенной систематической погрешностью в относительной форме \Theta_{\text{о}} в диапазоне 1 \cdot 10^{- 6} - 3 \cdot 10^{- 5} ;
• со стандартной неопределенностью, оцениваемой по типу A, U_{A\text{о}} , в диапазоне 3 \cdot 10^{- 7} - 5 \cdot 10^{- 6} при 20 независимых измерениях;
• со стандартной неопределенностью, оцениваемой по типу B, U_{B\text{о}} , в диапазоне 6 \cdot 10^{- 7} - 1,7 \cdot 10^{- 5} ;

в диапазоне частот свыше 1 \cdot 10^{5} до 3 \cdot 10^{7}\text{Гц} и диапазоне напряжений от 0,1 до 30 В:

• с СКО результата измерений в относительной форме S_{\text{о}} в диапазоне 5 \cdot 10^{- 6} - 5 \cdot 10^{- 5} при 20 независимых измерениях;
• с неисключенной систематической погрешностью в относительной форме \Theta_{\text{о}} в диапазоне 3 \cdot 10^{- 5} - 3 \cdot 10^{- 4} ;
• со стандартной неопределенностью, оцениваемой по типу A, U_{A\text{о}} , в диапазоне 5 \cdot 10^{- 6} - 5 \cdot 10^{- 5} при 20 независимых измерениях;
• со стандартной неопределенностью, оцениваемой по типу B, U_{B\text{о}} , в диапазоне 1,7 \cdot 10^{- 5} - 1,7 \cdot 10^{- 4} ;

в диапазоне частот от 3 \cdot 10^{7} до 2 \cdot 10^{9}\text{Гц} и диапазоне напряжений от 0,1 до 3 В:

• с СКО результата измерений в относительной форме S_{\text{о}} в диапазоне 5 \cdot 10^{- 5} - 1 \cdot 10^{- 3} при 20 независимых измерениях;
• с неисключенной систематической погрешностью в относительной форме \Theta_{\text{о}} в диапазоне 3 \cdot 10^{- 4} - 7 \cdot 10^{- 3} ;
• со стандартной неопределенностью, оцениваемой по типу A, U_{A\text{о}} , в диапазоне 5 \cdot 10^{- 5} - 1 \cdot 10^{- 3} при 20 независимых измерениях;
• со стандартной неопределенностью, оцениваемой по типу B, U_{B\text{о}} , в диапазоне 1,7 \cdot 10^{- 4} - 4 \cdot 10^{- 3} .

2.3. Государственный специальный эталон применяют для передачи размера единицы электрического напряжения вторичным эталонам непосредственным сличением с СКО, S_{\epsilon\text{о}} , от 1 \cdot 10^{- 6} до 1 \cdot 10^{- 4} (стандартной неопределенностью типа A, U_{A\text{о}} , в диапазоне 1 \cdot 10^{- 6} - 1 \cdot 10^{- 4} ), сличением с помощью компаратора с СКО, S_{\epsilon\text{о}} , в диапазоне от 5 \cdot 10^{- 5} до 2 \cdot 10^{- 3} (стандартной неопределенностью типа A, U_{A\text{о}} , в диапазоне 5 \cdot 10^{- 5} - 2 \cdot 10^{- 3} ) и для передачи размера единицы образцовым средствам измерений (далее — ОСИ) 1-го разряда и рабочим средствам измерений (далее — РСИ) методом прямых измерений с СКО, S_{\epsilon\text{о}} , от 1 \cdot 10^{- 6} до 3 \cdot 10^{- 4} (стандартной неопределенностью типа A, U_{A\text{о}} , в диапазоне 1 \cdot 10^{- 6} - 3 \cdot 10^{- 4} ).

Примечание. В метрологической практике наряду с термином «образцовое средство измерений k-го разряда» используют термин «рабочий эталон k-го разряда». Оба термина имеют одинаковое значение.

3. Вторичные эталоны

3.1 В качестве вторичных эталонов используют рабочие эталоны (РЭ).

3.2. В качестве РЭ в диапазоне частот от 1 \cdot 10^{- 2} до 10 Гц используют меры напряжения для диапазона напряжений от 0,1 до 1000 В.

Среднеквадратичное отклонение суммарной погрешности S_{\Sigma\text{о}} (суммарная стандартная неопределенность U_{\text{со}} ) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать 2,7 \cdot 10^{- 6} - 1,7 \cdot 10^{- 5} .

3.3. В качестве РЭ в диапазоне частот от 10 до 1 \cdot 10^{5}\text{Гц} используют меры напряжения, содержащие масштабные преобразователи для диапазона напряжений до 0,0001 В, набор термоэлектрических преобразователей с добавочными резисторами для диапазона напряжений от 0,1 до 1000 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.

Среднеквадратичное отклонение суммарной погрешности S_{\Sigma\text{о}} (суммарная стандартная неопределенность U_{\text{со}} ) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать 1,7 \cdot 10^{- 6} - 1,7 \cdot 10^{- 3} .

3.4. В качестве РЭ в диапазоне частот от 1 \cdot 10^{5} до 3 \cdot 10^{7}\text{Гц} используют меры напряжения, содержащие набор термоэлектрических преобразователей для диапазона напряжений от 0,1 до 30 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.

Среднеквадратичное отклонение суммарной погрешности S_{\Sigma\text{о}} (суммарная стандартная неопределенность U_{\text{со}} ) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать 0,4 \cdot 10^{- 5} - 1,7 \cdot 10^{- 4} .

3.5. В качестве РЭ в диапазоне частот от 3 \cdot 10^{7} до 2 \cdot 10^{9}\text{Гц} используют меры напряжения, содержащие набор терморезисторных преобразователей и масштабных преобразователей для диапазона напряжений от 0,1 до 10 В, вольтметр постоянного тока, высокостабильный источник переменного напряжения.

Среднеквадратичное отклонение суммарной погрешности S_{\Sigma\text{о}} (суммарная стандартная неопределенность U_{\text{со}} ) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать 1,7 \cdot 10^{- 4} - 1,2 \cdot 10^{- 2} .

3.6. РЭ применяют для передачи размера единицы электрического напряжения ОСИ 1-го разряда. СКО метода передачи размера единицы S_{\epsilon\text{о}} составляет от 3 \cdot 10^{- 6} до 6 \cdot 10^{- 4} в диапазоне частот от 10 до 3 \cdot 10^{7}\text{Гц} и от 1 \cdot 10^{- 4} до 2 \cdot 10^{- 3} в диапазоне частот от 3 \cdot 10^{7} до 2 \cdot 10^{9}\text{Гц} .

4. Образцовые средства измерений

4.1 Образцовые средства измерений 1-го разряда

4.1.1. В качестве ОСИ 1-го разряда используют измерительные преобразователи, калибраторы, вольтметры и широкополосные вольтметры в диапазоне частот от 1 \cdot 10^{- 2} до 2 \cdot 10^{9}\text{Гц} для диапазона напряжений от 0,001 до 1000 В.

4.1.2. Пределы допускаемых относительных доверительных погрешностей \delta_{\text{о}} при доверительной вероятности 0,95 за межповерочный интервал не должны превышать 5 \cdot 10^{- 6} - 4 \cdot 10^{- 2} .

4.1.3. ОСИ 1-го разряда применяют для поверки ОСИ 2-го разряда и РСИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора с использованием масштабных преобразователей.

4.1.4. Соотношение пределов допускаемых относительных доверительных погрешностей ОСИ 1-го разряда и пределов допускаемых относительных доверительных погрешностей ОСИ 2-го разряда должно быть не более 1/2.

4.2 Образцовые средства измерений 2-го разряда

4.2.1. В качестве ОСИ 2-го разряда применяют измерительные преобразователи, калибраторы, поверочные установки, широкополосные калибраторы, широкополосные вольтметры в диапазоне частот от 1 \cdot 10^{- 2} до 2 \cdot 10^{9}\text{Гц} и диапазоне напряжений от 0,00001 до 1000 В.

4.2.2. Пределы допускаемых относительных доверительных погрешностей \delta_{\text{о}} ОСИ 2-го разряда при доверительной вероятности 0,95 за межповерочный интервал не должны превышать 6 \cdot 10^{- 5} - 1,2 \cdot 10^{- 1} .

4.2.3. ОСИ 2-го разряда применяют для поверки РСИ: измерительных преобразователей, селективных вольтметров, вольтметров, калибраторов, измерительных генераторов непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.

4.2.4. Соотношение пределов допускаемых относительных доверительных погрешностей ОСИ 2-го разряда и пределов допускаемых погрешностей РСИ должно быть не более 1/3.

5. Рабочие средства измерений

5.1. В качестве РСИ применяют вольтметры, калибраторы, селективные вольтметры, измерительные преобразователи, измерительные генераторы при частотах f до 300 МГц.

5.2. Пределы допускаемых относительных погрешностей РСИ \Delta_{\text{о}} за межповерочный интервал не должны превышать 5 \cdot 10^{- 6} - 4 \cdot 10^{- 1} .
