НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ

ПРОКЛАДКИ ИЗ ТЕРМОРАСШИРЕННОГО ГРАФИТА НА ВОЛНОВОМ МЕТАЛЛИЧЕСКОМ ОСНОВАНИИ

КОНСТРУКЦИЯ И РАЗМЕРЫ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Flanges for valves, fittings and pipelines. Gaskets from thermally expanded graphite on corrugated metal basis. Design and dimensions. Technical requirements

ГОСТ Р 72518-2026

ОКС 21.140

23.040.80

Дата введения 1 ноября 2026 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «СИЛУР» (ООО «СИЛУР»), Закрытым акционерным обществом «Фирма „Союз-1“ (ЗАО „ФИРМА „СОЮЗ-01“), Акционерным обществом „Научно-производственная фирма „Центральное конструкторское бюро арматуростроения“ (АО „НПФ „ЦКБА“)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 259 «Трубопроводная арматура и сильфоны»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2026 г. № 547-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт распространяется на прокладки из терморасширенного графита (ТРГ) на волновом металлическом основании, используемые для уплотнения фланцев трубопроводной арматуры, соединительных частей и трубопроводов, а также для уплотнения фланцев машин, оборудования, приборов, аппаратов и резервуаров на номинальное давление до PN 250, номинальным диаметром до DN 4000, изготовленных по ГОСТ 33259, и устанавливает конструкции и размеры прокладок, технические требования к изготовлению и маркировке.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 618 Фольга алюминиевая для технических целей. Технические условия

ГОСТ 4986 Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия

ГОСТ 5632 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 14192 Маркировка грузов

ГОСТ 19903 Прокат листовой горячекатаный. Сортамент

ГОСТ 19904 Прокат листовой холоднокатаный. Сортамент

ГОСТ 24856 Арматура трубопроводная. Термины и определения

ГОСТ 25347 (ISO 286-2:2010) Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов

ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования

ГОСТ 34233.4 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений

ГОСТ 34708 Арматура трубопроводная. Уплотнительные материалы на основе терморасширенного графита. Общие технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины, определения и обозначения

3.1 В настоящем стандарте применены термины по ГОСТ 24856.

3.2 В настоящем стандарте применены следующие обозначения:

b — ширина поля прокладки, мм;

DN — номинальный диаметр;

d — внутренний диаметр вторичного уплотнения или тампонирующего элемента, мм;

d1 - внутренний диаметр металлического основания прокладки, мм;

d2 - наружный диаметр металлического основания прокладки, мм;

d3 - наружный диаметр центрирующего элемента, мм;

h1 - высота волны металлического основания, мм;

h2 — высота волны вторичного уплотнения, мм;

PN — номинальное давление, кгс/см2;

r — радиус при вершине волнового профиля, мм;

s1 — толщина прокладки, мм;

s2 — толщина центрирующего и тампонирующего элементов, мм;

w — шаг волнового профиля, мм.

4 Конструкция и размеры

4.1 Конструкция прокладок из ТРГ на волновом металлическом основании в зависимости от назначения должна соответствовать таблице 1 и рисунку 1.

Таблица 1

Исполнения и применяемость прокладок

Исполнение прокладкиИсполнение уплотнительных поверхностей фланцевого соединения по ГОСТ 33259Поперечное сечение
(см. рисунок 1)
A-AB-BC-DE-F
1xxа)
2xxб)
3xxв)
4xxг)
5xxд)
6xа)
7xа)
8xд)
9xе)

4 Конструкция и размеры

<*> Размеры для справок.

Примечания

1 Центрирующий элемент необходим для правильного позиционирования прокладки во фланцевых соединениях с гладкой уплотнительной поверхностью.

2 Тампонирующий элемент необходим для защиты свободных поверхностей фланцев от коксующихся и пирофорных отложений, предотвращает турбулентные завихрения рабочей среды в зазоре между уплотнительными поверхностями.

3 Вторичное уплотнение предназначено для предотвращения массового выброса рабочей среды в случае разрушения основного уплотнения.

1 — металлическое основание; 2 — материал ТРГ; 3 — центрирующий элемент; 4 — вторичное уплотнение; 5 — тампонирующий элемент

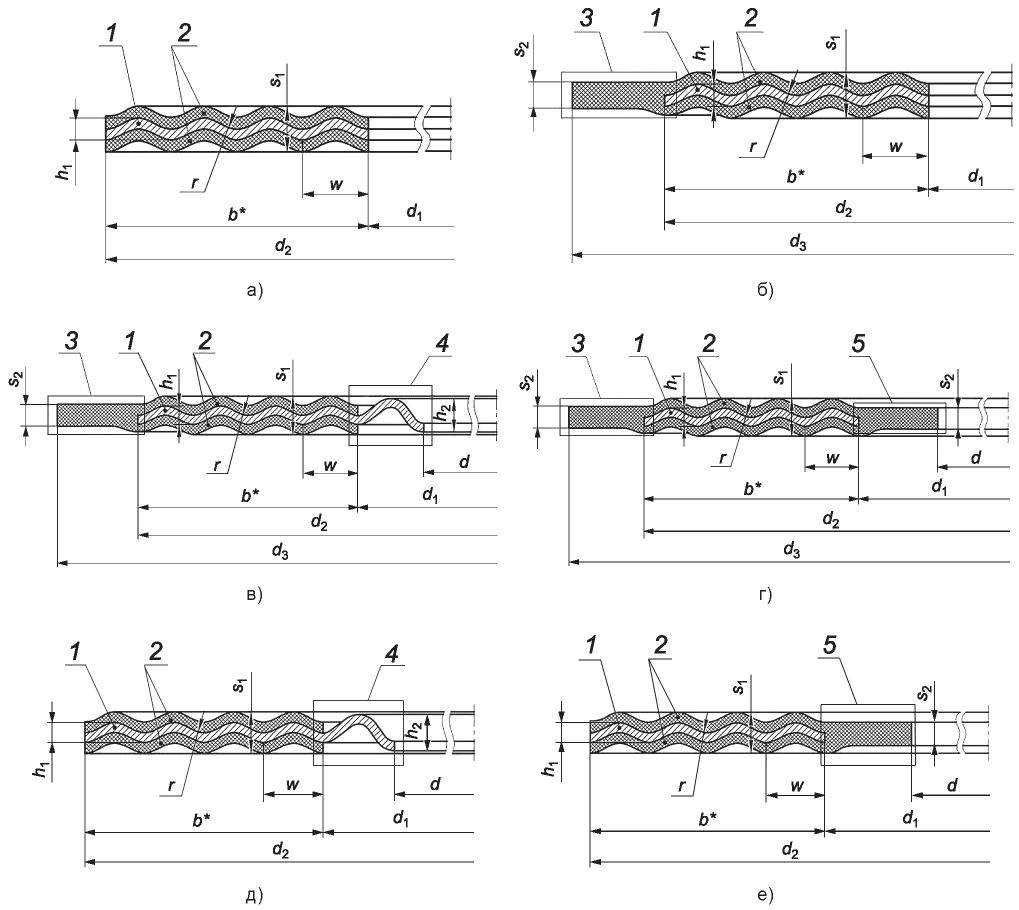

Рисунок 1 — Исполнения прокладок из ТРГ на волновом металлическом основании

4.2 Условное обозначение прокладок необходимо формировать в соответствии со следующей структурой:

4 Конструкция и размеры

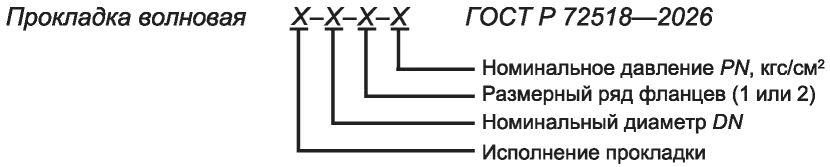

Пример условного обозначения прокладки на волновом металлическом основании исполнения 2 для фланцевого соединения с номинальным диаметром DN 150, ряд 1, рассчитанного на номинальное давление PN 100 кгс/см2:

Прокладка волновая 2-150-1-100 ГОСТ Р 72518-2026

4.3 Основные размеры прокладок в зависимости от исполнения фланцевых соединений по ГОСТ 33259 должны соответствовать таблицам 2, 3.

Таблица 2

Размеры прокладок из ТРГ на волновом металлическом основании для фланцевых соединений исполнений A-A, B-B по ГОСТ 33259

Размеры в миллиметрах

DNPN, кг/см2dd1d2d3s1
ИсполнениеИсполнениеИсполнениеИсполнениеИсполнение
351234512, 3, 452, 3, 412345
101 — 6--14--38---2,5--
10 — 40142445453,02,5
63 — 1005555
160 <*>
250 <*>66662,5
151 — 6--20--43---2,5--
10 — 40192950503,02,5
63 — 1606060
2005959
250 <*>71712,5
201 — 6-2425-3453-53-2,5-2,5
10 — 4060603,0
63 — 1607171
200 — 2506767
251 — 6-2929-3963-63-3,0-2,5
10 — 404170703,53,0
63 — 1608181
2007575
250 <*>8282
3210 — 40-3838-5081-81-3,5-3,0
63 — 1608787
200 — 2508888
401 — 6-4545-5585-85-3,0-2,5
10 — 405791913,53,0
63 — 160102102
2009797
250 <*>108108
501 — 6-5557-6595-95-3,0-2,5
10 — 40671061063,53,0
63112112
10 — 160118118
200133133
250 <*>123123
651 — 6-7175-83115-115-3,0-3,0
10 — 401261263,5
63141141
100 — 160143143
200172172
250 <*>1531533,5
801 — 6-8587-97131-131-3,5-3,0
10 — 40141141
63147147
100 — 160153153
200196196
250 <*>991691693,5
1001 — 6-108108-120151-151-3,5-3,0
10 — 16161161
25 — 40167167
63173173
100 — 160179179
200252252
250 <*>1222012013,5
1251 — 6-132132-144181-181-3,5-3,0
10 — 16191191
25 — 40193193
63209209
100 — 160216216
200278278
250 <*>1462412413,5
1501 — 6160--161170--196-206-3,02,5-
10 — 161722032173,53,0
25 — 40203222
63245
100 — 160166208255
200313
250 <*>282
2001 — 6207--215219--249-261-3,0-
10 — 162132212612713,5
25282
40288
63219233279310
63 <*>307
100319
100 <*>322
160319
160 <*>322
200386
250 <*>356
2501 — 6262--265272--303-316-3,02,5-
102622743123263,53,0
16327
25338
40350
632682823323603,5
63 <*>362
100 — 160278292342389
160 <*>386
200514
250 <*>440
3001 — 6310--314322322--356-372-3,53,0-
103173243633763,5
16382
25313327373398
40323337383415
63419
63 <*>422
100343357403453
100 <*>456
160453
160 <*>456
3501 — 6360--368372368--406-422-3,0-
103633713773714214363,5
16442
25455
40380388394388438475
40 <*>472
63386394400394444484
100399407413407457506
100 <*>510
160397405411405455506
4001 — 6410--418422418--456-472-3,0-
104154234294234734873,5
16493
25427435441435485515
25 <*>512
40443451457451501544
63538
63 <*>541
100 — 160454462468462512566
4501 — 6459--471--509-527-3,0-
104654734794735235373,5
16553
25477485491485535565
25 <*>562
40477--485491485--535-569-3,5-
63563
100485493499493543591
5001 — 6511--523--561-577-3,0-
105175255315255755923,5
16615
25620
25 <*>622
40624
40 <*>626
63537545551545595651
6001 — 6611--619623619--661-677-3,53,03,5-
106136216276216716933,5
16622630636630680729
16 <*>732
25729
40642642656642700741
40 <*>745
63762
7001 — 6713--721725721--763-782-3,53,03,5-
107217297357297798083,5
16798
16 <*>721729735729779802
25736736750736794828
25 <*>831
40744744758744802846
63759759773759817877
8001 — 6811--819825819--869-888-3,5-
10824832838832882915
16909
25842842856842900943
25 <*>940
40857857871857915972
63864864878864922986
9001 — 6911--919925919--969-988-3,5-
109259339399339831015
169259251009
2594294295694210001036
25 <*>1040
4096296297696210201082
6397497498897410321106
10001 — 61011--101910251019--1069-1088-3,5-
10102810361042103610861125
10 <*>1122
16102810321042103210901122
16 <*>1126
25104310471057104711051152
40106410681078106811261192
63107610801090108011381218
12001,0 — 2,51211--121912251219--1269-1288-3,5-
6121912271233122712771305
10123612441250124412941338
161336
16 <*>1340
25124812521262125213101362
40126512691279126913271396
63129212961306129613541450
14001,0 — 2,51411--141914251425--1469-1488-3,5-
6142814361442144214861525
6 <*>14361522
10 <*>144014481454144814981546
16 <*>1540
16001,0 — 2,51616--162416301624--1674-1698-3,5-
2,5 <*>
6162916371643163716871725
6 <*>162916371643163716871722
10 <*>165216601666166017101770
16 <*>1762
18002,5 <*>1816--18241830--1874-1898-3,5-
6 <*>18401848185418981929
10 <*>185218601866186019101970
16 <*>1962
20002,5 <*>2016--20242030--2074-2098-3,5-
6 <*>20352039204920972136
10 <*>205820622072206221202180
16 <*>2166
22002,5 <*>2219--22232233--2281-2305-3,5-
6 <*>22402244225423022346
10 <*>225822622272226223202382
24002,5 <*>2419--24232433--2481-2505-3,5-
6 <*>24452449245925072556
10 <*>246324672477246725252592
26002,5 <*>2619--262326332623--2681-2705-3,5-
6 <*>264726512661265127092760
10 <*>266326672677266727252792
28002,5 <*>2828--283228422832--2890-2922-3,5-
6 <*>285228562866285629142970
10 <*>287328772887287729353012
30002,5 <*>3028--303230423032--3090-3122-3,5-
6 <*>305230563066305631143170
10 <*>308030843094308431423226
32002,5 <*>3228--323232423232--3290-3322-3,5-
6 <*>325732613271326133193380
34002,5 <*>3428--343234423432--3490-3522-3,5-
6 <*>346234663476346635243590
36002,5 <*>3634--363836483638--3696-3732-3,5-
6 <*>367836823692368237403802
38002,5 <*>3832--383638463836--3894-3929-3,5-
40002,5 <*>4027--403140414031--4089-4129-3,5-
<*> Размеры прокладок указаны для фланцев ряда 2 по ГОСТ 33259.
Внутренний диаметр тампонирующего элемента d для прокладок исполнения 4 соответствует размеру d1 по ГОСТ 33259-2015 (таблица 6).

Таблица 3

Размеры прокладок из ТРГ на волновом металлическом основании для фланцевых соединений исполнений C-D, E-F по ГОСТ 33259

Размеры в миллиметрах

DNPN, кгс/см2dd1d2s1
ИсполнениеИсполнениеИсполнениеИсполнение
8678967896789
1010 — 100--14---34---2,5-
160 <*>
250 <*>
1510 — 200--19---39---2,5-
250 <*>
2010 — 250--25---50---2,5-
251 — 6--29---51---2,5--
10 — 2002939573,02,5
250 <*>
321 — 6--38---59---2,5--
10 — 2503646653,02,5
401 — 6--45---69---2,5--
10 — 2004555753,02,5
250 <*>
501 — 6--57---80---2,5--
10 — 2005565873,02,5
250 <*>
651 — 670-7580--100--2,52,5-
10 — 2007282109-3,0
250 <*>
801 — 685-8795--115--3,02,5-
10 — 200120
250 <*>
1001 — 6105117106115-137-2,53,02,5-
10 — 2001061291181493,0
250 <*>
1251 — 6132146132142-166-2,53,02,5-
10 — 1601301551753,0
200134146
250 <*>130142
1501 — 6155171161165-191-2,53,02,5-
10 — 2001541831662033,0
250 <*>
2001 — 62062292152182152492,53,0
10 — 200208239213220213259
250 <*>
2501 — 62582832652702653032,53,0
10 — 200260292262272262312
250 <*>
3001 — 63073363143193143562,53,53,03,5
10 — 1603433173213173633,5
3501 — 63563863684062,53,0
10 — 1003653953713793714213,03,5
4001 — 64064364184562,53,0
10 — 1004174474194314194733,03,5
4501 — 64594894715092,53,0
10 — 1004674974694814695233,03,5
10 — 40 <*>
5001 — 65155415275612,53,0
10 — 635195495255335255753,03,5
100 <*>
6001 — 66056356196613,03,5
10 — 63621651619635619677
10 — 63 <*>619649617633617675
7001 — 67077377217633,03,5
10 — 40721751719735719777
63 <*>
8001 — 68118418178258178673,03,5
10 — 40821851819835819877
10 — 63 <*>826856824840824882
90010 — 63 <*>9319619379459379873,03,5
100010 — 63 <*>1036106210421050104210923,03,5
120010 — 63 <*>1236126212421250124212923,03,5
140010 — 40 <*>1436146214421450144214923,03,5
160010 — 40 <*>1636166216421650164216923,03,5
180010 — 25 <*>1836186218421850184218923,03,5
200010 — 25 <*>2036206220422050204220923,03,5
<*> Размеры прокладок указаны для фланцев ряда 2 по ГОСТ 33259.
Внутренний диаметр тампонирующего элемента d для прокладок исполнения 9 соответствует размеру d1 по ГОСТ 33259-2015 (таблица 6).

5 Технические требования

5.1 Прокладки изготавливают в соответствии с требованиями настоящего стандарта и технической документации, разработанной и утвержденной в установленном порядке.

5.2 Прокладки, применяемые в арматуре для атомных станций, должны соответствовать требованиям [1]. Оценку соответствия проводят в соответствии с требованиями [2], [3]. Расчет на прочность выполняют в соответствии с требованиями [4]. Технические условия должны быть согласованы с производителем арматуры.

5.3 Условия эксплуатации прокладок в зависимости от рабочей среды ограничены применяемыми материалами по ГОСТ 618, ГОСТ 5632 и ГОСТ 34708.

5.4 Размеры конструктивных элементов прокладок с соответствующими предельными отклонениями должны соответствовать таблице 4.

Таблица 4

Размеры конструктивных элементов прокладок

Размеры в миллиметрах

Толщина прокладки s1 Шаг волнового профиля w Высота волны металлического основания h1 Толщина материала ТРГ по ГОСТ 34708 Толщина центрирующего (тампонирующего) элемента s2 Радиус при вершине волнового профиля r
2,5 3,0 +/- 0,1 1,3 +/- 0,1 0,6 1,2+0,6 0,75 +/- 0,1
3,0 4,0 +/- 0,1 1,5 +/- 0,1 0,8 1,6+0,6 0,75 +/- 0,1
3,5 5,0 +/- 0,1 1,7 +/- 0,1 1,0 2,0+0,6 1,50 +/- 0,1

5.5 Характеристики прокладок для расчетов по ГОСТ 34233.4 должны соответствовать таблице 5.

Таблица 5

Характеристики прокладок из ТРГ на волновом металлическом основании

Толщина прокладки s1Допускаемое удельное давление q, МПаПрокладочный коэффициент mУдельное давление обжатия прокладки qобж, МПаКоэффициент обжатия KобжУсловный модуль сжатия прокладки
Eп·10-5, МПа
2,53002,5010,00 <*>1,000,02
3,0250
3,5200
<*> Для сред с высокой проникающей способностью (водорода, гелия, легких нефтепродуктов, сжиженных газов и т.п.) qобж = 35,0 МПа.

5.6 Волновое металлическое основание изготавливают из стали, не склонной к межкристаллитной коррозии, марок 08Х18Н10Т, 12Х18Н10Т и др. по ГОСТ 5632 или их зарубежных аналогов.

Для изготовления используют листовой прокат по ГОСТ 19903, ГОСТ 19904 или ленты по ГОСТ 4986 толщиной 0,8 мм нормальной точности.

5.7 Высота вторичного уплотнения h2 должна быть равна ((h1 + 1,0) +/- 0,1) мм.

5.8 Для повышения монтажной прочности допускается в центрирующем и тампонирующем элементах применять усиливающие вставки из алюминиевой фольги по ГОСТ 618 или из стальной ленты по ГОСТ 4986, не ухудшающие эксплуатационные свойства уплотнения.

5.9 Металлическое волновое основание диаметром более 450 мм допускается изготавливать сварным.

5.9.1 Технология сварки должна обеспечивать полный провар по всей ширине сечения и стойкость сварного шва и околошовной зоны против межкристаллитной коррозии.

5.9.2 Расстояние между сварными швами вдоль внутреннего периметра основания должно быть не менее 650 мм.

5.9.3 Сварные швы должны быть обработаны заподлицо с основным металлом с допускаемым отклонением +/- 0,05 мм и проконтролированы визуальным и измерительным методом.

5.9.4 В сварных швах не допускаются: трещины всех видов и направлений, кратеры, подрезы, прожоги.

5.9.5 Контроль сварных швов ультразвуковым или радиографическим методом проводят по требованию заказчика.

5.9.6 Нарушение формы профиля в зоне сварных швов, выводящее размеры за предельные отклонения, не допускается.

5.10 Плакирующий слой изготавливают из неармированного материала ТРГ по ГОСТ 34708 чистотой не хуже 4-го класса (для уплотнений арматуры атомных станций — не хуже 2-го класса), прочностью и термоокислительной стойкостью 1-го класса.

5.11 Плакирующий слой соединяют с металлическим основанием с применением адгезива. Состав адгезива определяется технологической документацией производителя и должен обеспечить выполнение требований настоящего стандарта.

5.12 Допускается выполнять плакирующий слой составным из сегментов. Соединение сегментов должно осуществляться «под углом внахлестку». Превышение максимальной толщины прокладки в месте соединения сегментов не является браковочным признаком.

5.13 На поверхности прокладки не допускаются загрязнения, масляные пятна, инородные включения, надрывы кромок, забоины, царапины через все поле прокладки глубиной свыше 30% от толщины графитовой составляющей.

5.14 Прокладки не должны расслаиваться и крошиться.

5.15 Допускается наличие равномерно распределенных по плоскостям прокладки вмятин глубиной не более 0,3 мм и суммарной площадью не более 3% общей площади уплотнительных поверхностей прокладки.

5.16 Предельные отклонения наружного и внутреннего диаметров прокладок должны соответствовать:

  • от минус 1,0 мм до 1,0 мм для прокладок диаметром до 120 мм включительно;
  • h14, H14 по ГОСТ 25347 для прокладок диаметром от 120 до 1600 мм включительно;
  • h13, H13 по ГОСТ 25347 для прокладок диаметром свыше 1600 мм.

6 Маркировка и упаковка

6.1 Маркировку прокладок выполняют на бирке.

6.2 Маркировка должна содержать следующую информацию: обозначение товарного знака или наименование изготовителя, условное обозначение прокладок, марку материала основания, обозначение настоящего стандарта, дату изготовления.

6.3 Партия прокладок должна сопровождаться паспортом, удостоверяющим соответствие требованиям настоящего стандарта и технической документации изготовителя. Партией считают прокладки одного условного обозначения, изготовленные из одного материала по одной технической документации.

6.4 Упаковка должна обеспечивать защиту прокладок от механических воздействий, удобство при погрузочно-разгрузочных работах и транспортировании.

6.5 Маркировка тары — по ГОСТ 14192.

БИБЛИОГРАФИЯ

[1] НП-068-05 Трубопроводная арматура для атомных станций. Общие технические требования
[2] НП-071-18 Правила оценки соответствия продукции, для которой устанавливаются требования, связанные с обеспечением безопасности в области использования атомной энергии, а также процессов ее проектирования (включая изыскания), производства, строительства, монтажа, наладки, эксплуатации, хранения, перевозки, реализации, утилизации и захоронения
[3] МУ 1.1.4.01.1487-2018 Состав и объем испытаний уплотнительных материалов. Методические указания
[4] ПНАЭ Г-7-002-86 Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок
УДК 62-762.4:006.354ОКС 21.140
23.040.80
Ключевые слова: прокладки, трубопроводная арматура, трубопровод, оборудование, приборы, аппараты, номинальное давление PN 250, конструкции, размеры, допуски
