ГОСТ Р 72516-2026. Национальный стандарт Российской Федерации. Фланцы арматуры, соединительных частей и трубопроводов. Прокладки плоские из терморасширенного графита. Конструкция и размеры. Технические требования

(утв. и введен в действие Приказом Росстандарта от 26.05.2026 № 545-ст)

Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2026 г. № 545-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ

ПРОКЛАДКИ ПЛОСКИЕ ИЗ ТЕРМОРАСШИРЕННОГО ГРАФИТА

КОНСТРУКЦИЯ И РАЗМЕРЫ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Flanges for valves, fittings and pipelines. Thermally expanded graphite gaskets. Design and dimensions. Technical requirements

ГОСТ Р 72516-2026

ОКС 21.140

23.040.80

Дата введения 1 ноября 2026 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «СИЛУР» (ООО «СИЛУР»), Закрытым акционерным обществом «Фирма „Союз-1“ (ЗАО „ФИРМА „СОЮЗ-01“), Акционерным обществом „Научно-производственная фирма „Центральное конструкторское бюро арматуростроения“ (АО „НПФ „ЦКБА“)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 259 «Трубопроводная арматура и сильфоны»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2026 г. № 545-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт распространяется на плоские прокладки из терморасширенного графита (ТРГ), используемые для уплотнения фланцев трубопроводной арматуры, соединительных частей и трубопроводов, а также для уплотнения фланцев машин, оборудования, приборов, аппаратов и резервуаров на номинальное давление до PN 63, номинальным диаметром до DN 4000, изготовленных по ГОСТ 33259, и устанавливает конструкции и размеры прокладок, технические требования к изготовлению и маркировке.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 4986 Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия

ГОСТ 5632 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 14192 Маркировка грузов

ГОСТ 24856 Арматура трубопроводная. Термины и определения

ГОСТ 25347 (ISO 286-2:2010) Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов

ГОСТ 33259 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования

ГОСТ 34233.4-2017 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений

ГОСТ 34708-2021 Арматура трубопроводная. Уплотнительные материалы на основе терморасширенного графита. Общие технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины, определения и обозначения

3.1 В настоящем стандарте применены термины по ГОСТ 24856.

3.2 В настоящем стандарте применены следующие обозначения:

DN — номинальный диаметр;

d₁ - внутренний диаметр прокладки, мм;

d₂ - наружный диаметр прокладки, мм;

PN — номинальное давление, кгс/см2;

s — толщина прокладки, мм.

4 Конструкция и размеры

4.1 Конструкция прокладок в зависимости от назначения может быть следующих исполнений и должна соответствовать рисунку 1:

• исполнение 1 — для фланцевого соединения с гладкими уплотнительными поверхностями: A-A, B-B по ГОСТ 33259;
• исполнение 2 — фланцевое соединение с уплотнительными поверхностями типа «выступ-впадина»: E-F по ГОСТ 33259;
• исполнение 3 — для фланцевого соединения с уплотнительными поверхностями типа «шип-паз»: C-D по ГОСТ 33259.

Примечание - Защитное кольцо (обтюратор) необходимо для ограничения контакта прокладки с рабочей средой.

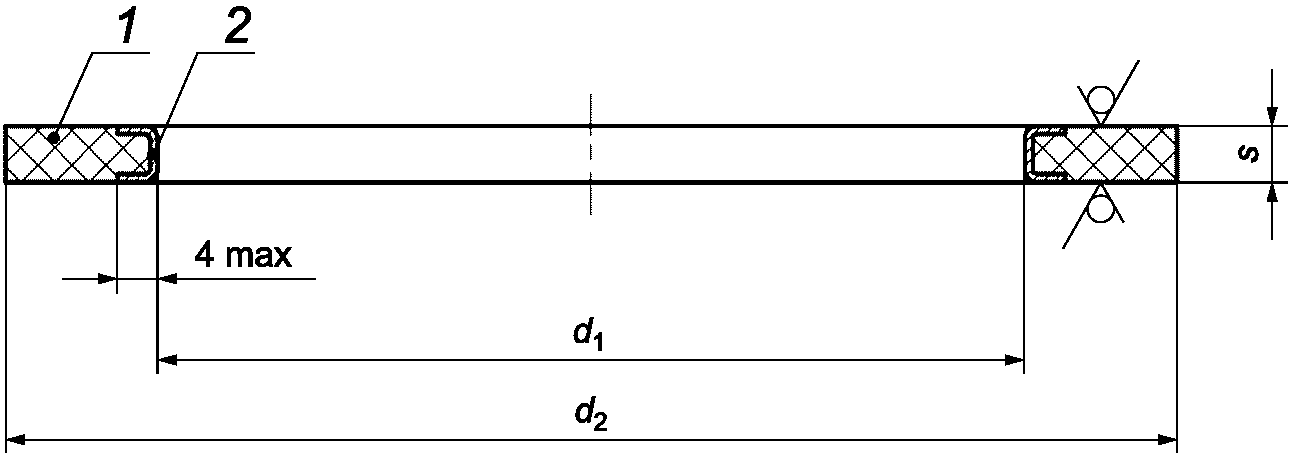

1 — материал ТРГ; 2 — защитное кольцо (обтюратор)

Рисунок 1 — Плоские прокладки из ТРГ

4.2 Условное обозначение прокладок необходимо формировать в соответствии со следующей структурой:

Пример условного обозначения плоской прокладки исполнения 2 для фланцевого соединения с номинальным диаметром DN 100, ряд 1, рассчитанного на номинальное давление PN 6 кгс/см2:

Прокладка плоская 2-100-1-6 ГОСТ Р 72516-2026

4.3 Размеры и расчетная масса прокладок должны соответствовать значениям, приведенным в таблице 1.

Таблица 1

Размеры плоских прокладок ТРГ

Размеры в миллиметрах

DN	PN, кгс/см2	d1			d2			Масса, кг
		Исполнение			Исполнение			Исполнение
		1	2	3	1	2	3	1	2	3
10	1 — 6	14		18	39	30		0,003	0,002	0,002
	10 — 40			23	46	35		0,005	0,003	0,003
	63				56			0,007
15	1 — 6	20		22	44	34		0,004	0,003	0,003
	10 — 40			28	51	40		0,006	0,004	0,003
	63				61			0,008
20	1 — 6	25		32	54	44		0,006	0,004	0,004
	10 — 40			35	61	51		0,008	0,005	0,005
	63				72			0,011
25	1 — 6	29		40	64	52		0,008	0,005	0,004
	10 — 40			42	71	58		0,010	0,007	0,005
	63				82			0,014
32	1 — 6	38		48	76	60		0,011	0,006	0,005
	10 — 40			50	82	66		0,013	0,008	0,006
	63				88			0,015
40	1 — 6	45		54	86	70		0,014	0,008	0,007
	10 — 40			60	92	76		0,016	0,010	0,008
	63				103			0,020
50	1 — 6	57		65	96	81		0,015	0,010	0,008
	10 — 40			72	107	88		0,020	0,012	0,009
	63				113			0,023
65	1 — 6	75		85	116	101		0,020	0,013	0,011
	10 — 40			94	127	110		0,026	0,017	0,012
	63				142			0,034
80	1 — 6	87		100	132	116		0,025	0,017	0,012
	10 — 40			105	142	121		0,031	0,019	0,013
	63				148			0,035
100	1 — 6	108		116	152	138		0,030	0,021	0,018
	10 — 16			128	162	150		0,036	0,028	0,019
	25 — 40				168			0,040
	63				174			0,045
125	1 — 6	132		145	182	167		0,040	0,029	0,022
	10 — 16			154	192	176		0,048	0,035	0,023
	25 — 40			154	194			0,049
	63				210			0,063
150	1 — 6	161		170	207	192		0,044	0,031	0,025
	10 — 16			182	218	204		0,054	0,041	0,027
	25 — 40				224			0,059
	63				247			0,082
200	1 — 6	216		228	262	250		0,057	0,044	0,034
	10 — 16			238	273	260		0,07	0,055	0,035
	25				284			0,083
	40				290			0,09
	63				312			0,118
	63 <*>				309			0,114
250	1 — 6	264		282	317	304		0,078	0,061	0,041
	10			291	328	313		0,093	0,073	0,043
	16				329			0,095
	25				340			0,11
	40				352			0,128
	63				361			0,141
	63 <*>				364			0,146
300	1 — 6	318		335	373	357		0,126	0,092	0,061
	10			342	378	364		0,137	0,107	0,062
	16				384			0,15
	25				400			0,186
	40				417			0,227
	63				421			0,236
	63 <*>				424			0,244
350	1 — 6	372		385	423	407		0,136	0,097	0,070
	10			394	438	422		0,173	0,134	0,086
	16				444			0,189
	25				457			0,233
	40				477			0,277
	40 <*>				474			0,269
	63				486			0,302
400	1 — 6	421		435	473	457		0,156	0,113	0,078
	10			446	489	474		0,200	0,158	0,097
	16				495			0,217
	25				517			0,282
	25 <*>				514			0,273
	40				546			0,371
	63				540			0,352
	63 <*>				543			0,362
450	1 — 6	473		488	528	510		0,183	0,129	0,088
	10			496	539	524		0,217	0,171	0,107
	16				555			0,268
	25				567			0,307
	25 <*>				564			0,297
	40	473	473		571			0,320
	63		-		565	-		0,300	-
	63 <*>	-	473	496	-	524		-	0,171	0,107
500	1 — 6	528		540	578	562		0,186	0,134	0,097
	10			548	594	576		0,241	0,180	0,118
	16				617			0,322
	25				621			0,336
	25 <*>				624			0,347
	40				625			0,350
	40 <*>				628			0,361
	63				653			0,454
600	1 — 6	620		634	679	662		0,253	0,187	0,137
	10			650	695	678		0,317	0,249	0,140
	10 <*>			648		676			0,241
	16			650	731	678		0,465	0,249
	16 <*>			648	734	676		0,478	0,241
	25			650	731	678		0,465	0,249
	25 <*>			648		676			0,241
	40			650	743	678		0,517	0,249
	40 <*>			648	747	676		0,534	0,241
	63	620	620	650	764	678		0,608	0,249	0,140
	63 <*>	-		648	-	676		-	0,241
700	1 — 6	720	720	736	784	764		0,315	0,225	0,158
	10			750	810	778		0,435	0,288	0,161
	16				801			0,393
	16 <*>				804			0,407
	25				830			0,530
	25 <*>				833			0,544
	40				848			0,617
	63		-		879	-		0,773	-
	63 <*>	-	720	750	-	778		-	0,288	0,161
800	1 — 6	820	820	840	890	868		0,388	0,276	0,18
	10			850	917	878		0,529	0,326	0,182
	10 <*>			855		883		0,529	0,352	0,183
	16			850	911	878		0,497	0,326	0,182
	16 <*>			855		883		0,497	0,352	0,183
	25			850	945	878		0,680	0,326	0,182
	25 <*>			855	942	883		0,664	0,352	0,183
	40			850	974	878		0,841	0,326	0,182
	40 <*>	-		855	-	883		-	0,352	0,183
	63	820	-		988	-		0,921	-
	63 <*>	-	820	855	-	883		-	0,352	0,183
900	1 — 6	920	-		990	-		0,433	-
	10				1017			0,590
	10 <*>		920	960		988			0,422	0,206
	16		-		1011	-		0,555	-
	16 <*>		920	960		988			0,422	0,206
	25		-		1038	-		0,715	-	-
	25 <*>		920	960	1042	988		0,739	0,422	0,206
	40		-		1084	-		0,998	-	-
	40 <*>	-	920	960	-	988		-	0,422	0,206
	63	920	-		1108	-		1,151	-
	63 <*>	-	920	960	-	988		-	0,422	0,206
1000	1 — 6	1020	-		1090	-		0,479	-
	10				1127			0,716
	10 <*>		1020	1060	1124	1094		0,697	0,504	0,265
	16		-		1125	-		0,703	-
	16 <*>		1020	1060	1128	1094		0,723	0,504	0,265
	25		-		1154	-		0,895	-
	25 <*>		1020	1060		1094			0,504	0,265
	40		-		1194	-		1,167	-
	40 <*>	-	1020	1060	-	1094		-	0,504	0,265
	63	1020	-		1220	-		1,349	-
	63 <*>	-	1020	1060	-	1094		-	0,504	0,265
1200	1,0 — 2,5	1220	-		1290	-		0,570	-
	6				1307			0,698
	10				1341			0,959
	10 <*>		1220	1260	-	1294		-	0,600	0,314
	16		-		1338	-		0,935	-
	16 <*>		1220	1260	1342	1294		0,966	0,600	0,314
	25		-		1364	-		1,139	-
	25 <*>	-	1220	1260	-	1294		-	0,600	0,314
	40	1220	-		1398	-		1,411	-
	40 <*>	-	1220	1260	-	1294		-	0,600	0,314
	63	1220	-		1452	-		1,857	-
	63 <*>	-	1220	1260	-	1294		-	0,600	0,314
1400	1,0 — 2,5	1420	-		1490	-		0,661	-
	6				1527			0,984
	6 <*>				1524			0,958
	10 <*>		1420	1460	1548	1494		1,171	0,695	0,364
	16 <*>				1542			1,118
	25 <*>	-			-			-
	40 <*>
1600	1,0 — 2,5	1620	-		1700	-		0,850	-
	6				1727			1,118
	6 <*>				1724			1,088
	10 <*>		1620	1660	1772	1694		1,575	0,791	0,413
	16 <*>				1764			1,493
	25 <*>	-			-			-
	40 <*>
1800	2,5 <*>	1820	-		1900	-		0,953	-
	6 <*>				1931			1,297
	10 <*>		1820	1860	1972	1894		1,761	0,887	0,462
	16 <*>				1964			1,670
	25 <*>	-			-			-
2000	2,5 <*>	2020	-		2100	-		1,334	-
	6 <*>				2138			1,928
	10 <*>		2020	2060	2182	2094		2,628	1,242	0,643
	16 <*>				2168			2,403
	25 <*>	-			-			-
2200	2,5 <*>	2220	-		2307	-		1,583	-
	6 <*>				2348			2,286
	10 <*>				2384			2,913
2400	2,5 <*>	2420	-		2507	-		1,723	-
	6 <*>				2558			2,675
	10 <*>				2594			3,358
2600	2,5 <*>	2620	-		2707	-		1,863	-
	6 <*>				2762			2,971
	10 <*>				2794			3,626
2800	2,5 <*>	2820	-		2924	-		2,368	-
	6 <*>				2972			3,411
	10 <*>				3014			4,337
3000	2,5 <*>	3020	-		3124	-		2,534	-
	6 <*>				3172			3,647
	10 <*>				3228			4,967
3200	2,5 <*>	3220	-		3324	-		2,699	-
	6 <*>				3382	-		4,131	-
3400	2,5 <*>	3420	-		3524	-		2,864	-
	6 <*>				3592			4,646
3600	2,5 <*>	3620	-		3734	-		3,304	-
	6 <*>				3804			5,247
3800	2,5 <*>	3820	-		3931	-		3,397	-
4000	2,5 <*>	4020	-		4131	-		3,572	-
<*> Размеры прокладок указаны для фланцев ряда 2 по ГОСТ 33259.

5 Технические требования

5.1 Прокладки изготавливают в соответствии с требованиями настоящего стандарта и технической документации, разработанной и утвержденной в установленном порядке.

5.2 Прокладки, применяемые в арматуре для атомных станций, должны соответствовать требованиям [1]. Оценку соответствия проводят в соответствии с требованиями [2], [3]. Расчет на прочность выполняют в соответствии с требованиями [4]. Технические условия должны быть согласованы с производителем арматуры.

5.3 Условия эксплуатации прокладок в зависимости от рабочей среды ограничены применяемыми материалами по ГОСТ 5632 и ГОСТ 34708.

5.4 Прокладки изготавливают из материала ЛГА-131-21 или ЛГА-141-21 (ЛГА-111-21 или ЛГА-121-21 для атомных станций) по ГОСТ 34708 толщиной s:

• 2,0 мм для номинального диаметра фланца менее 300;
• 3,0 мм для номинального диаметра фланца от 300 до 1800 включительно;
• 4,0 мм для номинального диаметра фланца от 2000 и более.

5.5 Прокладки исполнения 1 для фланцев DN 25 и более, прокладки исполнения 2 для фланцев DN 100 и более и прокладки исполнения 3 для фланцев DN 1000 и более допускается изготавливать с наружным защитным кольцом (обтюратором).

5.6 Для изготовления обтюратора применяют ленту толщиной не более 0,2 мм нормальной точности по ГОСТ 4986 из стали, не склонной к межкристаллитной коррозии, марок 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632 или их зарубежных аналогов.

5.7 Характеристики плоских прокладок из армированного ТРГ для расчетов фланцевых соединений должны соответствовать ГОСТ 34233.4-2017 (таблица И.1).

5.8 Требования к поверхности прокладки по ГОСТ 34708-2021 (подпункты 4.2.1.9, 4.2.1.10).

5.9 Прокладки ТРГ с наружным диаметром до 1500 мм изготавливают как цельными, так и составными из секторов, прокладки диаметром 1500 мм и более — только из секторов. Соединение секторов осуществляется в соответствии со схемами «ласточкин хвост» или «кнопка», как это изображено на рисунке 2.

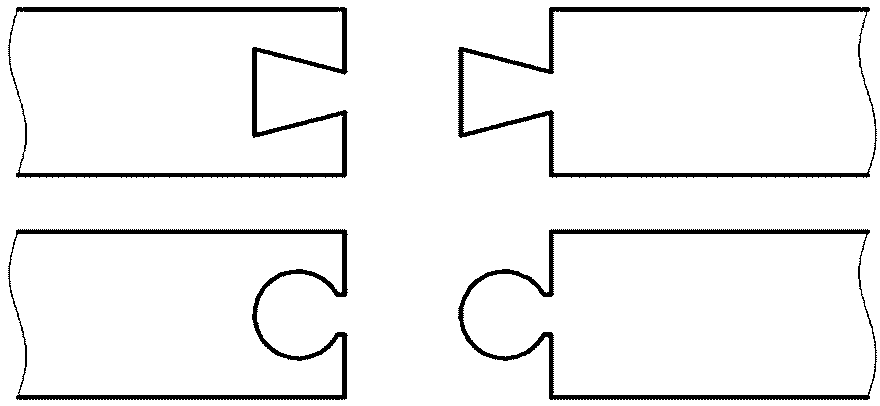

Рисунок 2 — Схемы соединения составной прокладки ТРГ

5.10 Предельные отклонения наружного и внутреннего диаметров прокладок должны соответствовать:

• от минус 1,0 мм до 1,0 мм для прокладок диаметром до 120 мм включительно;
• h14, H14 по ГОСТ 25347 для прокладок диаметром от 120 до 1600 мм включительно;
• h13, H13 по ГОСТ 25347 для прокладок диаметром свыше 1600 мм.

5.11 Для прокладок, изготовленных из отдельных секторов, предельные отклонения не регламентируются.

6 Маркировка и упаковка

6.1 Маркировку прокладок выполняют на бирке.

6.2 Маркировка должна содержать следующую информацию: обозначение товарного знака или наименование изготовителя, условное обозначение прокладок, марку материала прокладки, обозначение настоящего стандарта, дату изготовления.

6.3 Партия прокладок должна сопровождаться паспортом, удостоверяющим соответствие требованиям настоящего стандарта и технической документации изготовителя. Партией считают прокладки одного условного обозначения, изготовленные из одного материала по одной технической документации.

6.4 Упаковка должна обеспечивать защиту прокладок от механических воздействий, удобство при погрузочно-разгрузочных работах и транспортировании.

6.5 Маркировка тары — по ГОСТ 14192.

БИБЛИОГРАФИЯ

[1]	НП-068-05	Трубопроводная арматура для атомных станций. Общие технические требования
[2]	НП-071-18	Правила оценки соответствия продукции, для которой устанавливаются требования, связанные с обеспечением безопасности в области использования атомной энергии, а также процессов ее проектирования (включая изыскания), производства, строительства, монтажа, наладки, эксплуатации, хранения, перевозки, реализации, утилизации и захоронения
[3]	МУ 1.1.4.01.1487-2018	Состав и объем испытаний уплотнительных материалов. Методические указания
[4]	ПНАЭ Г-7-002-86	Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок

УДК 62-762.4:006.354	ОКС 21.140 23.040.80
Ключевые слова: прокладки, трубопроводная арматура, трубопровод, оборудование, приборы, аппараты, номинальное давление, конструкции, размеры, допуски

---
