ГОСТ Р 58865-2020. Национальный стандарт Российской Федерации. Тумбы инструментальные из металла. Общие технические условия

(утв. и введен в действие Приказом Росстандарта от 26.05.2020 № 233-ст)

ОКС 97.140

Дата введения 1 января 2021 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «ДиКом-Сервис» (ООО «ДиКом-Сервис»), Союзом производителей сейфов, металлической мебели и металлоизделий

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 135 «Мебель»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2020 г. № 233-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на инструментальные тумбы из металла (далее — тумбы), предназначенные для хранения инструмента, металлических изделий, приспособлений, оснастки и т.д., передвижные и стационарные, устанавливаемые в закрытых помещениях, высота корпуса которых не превышает 1200 мм, с выдвижными ящиками, экранами, полками и прочими элементами или без них.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2.102 Единая система конструкторской документации. Виды и комплектность конструкторских документов

ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 9.032 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.306 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 9.407 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида

ГОСТ 9.410 Единая система защиты от коррозии и старения. Покрытия порошковые полимерные. Типовые технологические процессы

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 3242 Соединения сварные. Методы контроля качества

ГОСТ 3916.₁ Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия

ГОСТ 4784 Алюминий и сплавы алюминиевые деформируемые. Марки

ГОСТ 5264 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5582 Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия

ГОСТ 7338 Пластины резиновые и резинотканевые. Технические условия

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 11533 Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры

ГОСТ 11534 Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры

ГОСТ 14192 Маркировка грузов

ГОСТ 14771 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 14776 Дуговая сварка. Соединения сварные точечные. Основные типы, конструктивные элементы и размеры

ГОСТ 14918 Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15878 Контактная сварка. Соединения сварные. Конструктивные элементы и размеры

ГОСТ 16523 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

ГОСТ 20400 Продукция мебельного производства. Термины и определения

ГОСТ 23852 Покрытия лакокрасочные. Общие требования к выбору по декоративным свойствам

ГОСТ IEC 61340-5-1 Электростатика. Защита электронных устройств от электростатических явлений. Общие требования

ГОСТ Р ИСО 15979 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус и сердечник из стали)

ГОСТ Р ИСО 15980 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и потайной головкой (корпус и сердечник из стали)

ГОСТ Р 52246 Прокат листовой горячеоцинкованный. Технические условия

ГОСТ Р 58864-2020 Шкафы инструментальные из металла. Общие технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 20400, а также следующие термины с соответствующими определениями:

3.1 инструментальная тумба: Тумба, предназначенная для оснащения рабочего пространства и хранения инструмента и материалов, используемых в производственном процессе.

3.2 общая нагрузка (нагрузка на корпус): Сумма всех максимально допустимых нагрузок, включая нагрузку на ящики (полки), крышку и аксессуары.

Примечание — Общая нагрузка может отличаться от суммы отдельных нагрузок на ящики (полки), крышку и аксессуары.

3.3 нагрузка на полку: Максимально допустимая нагрузка, равномерно распределенная по поверхности полки, расположенной внутри тумбы.

3.4 нагрузка на выдвижной ящик [выдвижную полку]: Максимально допустимая нагрузка, равномерно распределенная в ящике (по поверхности полки).

3.5 нагрузка на крышу: Максимально допустимая нагрузка, равномерно распределенная по поверхности крыши тумбы.

3.6 корпус: Основная часть тумбы, состоящая из задней стенки, крыши, двух боковых стенок и днища и являющаяся основой, удерживающей на себе другие конструктивные, декоративные элементы и аксессуары.

3.7 выдвижной ящик (выдвижная полка): Элемент тумбы, который размещен внутри ее корпуса и может быть выдвинут (открыт).

3.8 выдвижной ящик полного выдвижения (выдвижная полка полного выдвижения): Выдвижной ящик (выдвижная полка), при полном выдвижении которого(ой) задняя стенка выдвинутого ящика находится в плоскости, образованной нижними кромками передних стенок невыдвинутых ящиков.

3.9 аксессуары: Дополнительные элементы тумбы, повышающие ее эксплуатационные и функциональные способности и размещаемые внутри или на наружных поверхностях тумбы.

4 Классификация

5 Технические требования

5.1 Характеристики

5.1.5 Тумбы классов H, SH, а также класса M с максимально допустимой массой хранимого в выдвижном ящике (на выдвижной полке) груза более 60 кг должны быть оснащены антиопрокидывающим механизмом. Система запирания должна быть интегрирована с антиопрокидывающим механизмом.

5.1.6 Для тумб классов H, SH шириной более 600 мм требуется установка двух антиопрокидывающих механизмов бокового типа с двух сторон корпуса или одного, расположенного в центральной части задней стороны корпуса.

5.1.7 Для тумб класса M с нагрузкой на выдвижной ящик (выдвижную полку) более 60 кг и тумб классов H, SH с шириной менее 600 мм допустимы иные варианты конструкции антиопрокидывающего механизма. Для данных вариантов тумб антиопрокидывающий механизм должен обеспечивать отсутствие усилий, создающих перекос выдвижного ящика (выдвижной полки), при блокировании его антиопрокидывающим механизмом.

5.1.8 Предприятие-изготовитель должно обеспечить устойчивость для тумб класса L и M с максимально допустимой массой хранимого в выдвижном ящике (на выдвижной полке) груза не более 60 кг и, при необходимости, установить антиопрокидывающий механизм либо проинформировать потребителя о необходимости обеспечения устойчивости в процессе эксплуатации за счет крепления к полу, стенам помещения или соединением между собой или другими предметами мебели.

5.1.9 При транспортировании и эксплуатации тумбы могут быть установлены на дополнительные съемные опоры, в том числе колесные.

5.1.10 Дополнительные съемные опоры (в том числе колесные) должны выдерживать нагрузку на тумбу согласно данным, приведенным в таблице 1. В случае отличия нагрузки от заявленной соответствующая информация должна быть отражена в сопроводительной документации.

5.1.11 По согласованию с потребителем тумба может быть изготовлена с учетом требований, предъявляемых к защите от электростатических явлений рабочей зоны, которую образуют поверхности тумбы, в соответствии с ГОСТ IEC 61340-5-1.

5.1.12 Конструкция тумбы должна предусматривать свободный доступ для очистки от загрязнения рабочих поверхностей и пространства для хранения.

5.1.13 Не допускаются заусенцы более 30% от толщины металла и острые кромки элементов изделия в зоне вероятного касания при осуществлении работы пользователем. Другие требования к форме выступающих частей и качеству поверхностей устанавливают в технической документации предприятия-изготовителя в зависимости от условий производства и эксплуатации изделия.

5.2 Габаритные размеры и конструкция

5.2.4 Тумбы, поставляемые потребителю в разобранном виде, должны быть изготовлены с точностью, обеспечивающей сборку и разборку без дополнительной подгонки.

5.2.5 Кривизна деталей тумб при сборке должна быть не более 1,5 мм на 1000 мм длины и составлять не более 0,2% общей длины.

5.2.6 Скручивание деталей тумб вокруг их продольной оси должно быть не более 2 мм на 1000 мм.

5.2.7 Конструкция тумбы должна обеспечивать ее устойчивость во время эксплуатации.

5.2.8 Трансформируемые, выдвижные, раздвижные элементы тумбы должны иметь плавный ход, без рывков и заеданий.

5.2.9 Конструкцию тумб, указанных на рисунке 1, подразделяют на следующие виды:

• с выдвижными ящиками (выдвижными полками);
• открытыми полками;
• распашными дверями (распашной дверью);
• комбинированная с полками или с выдвижными ящиками (выдвижными полками) и распашными дверями.

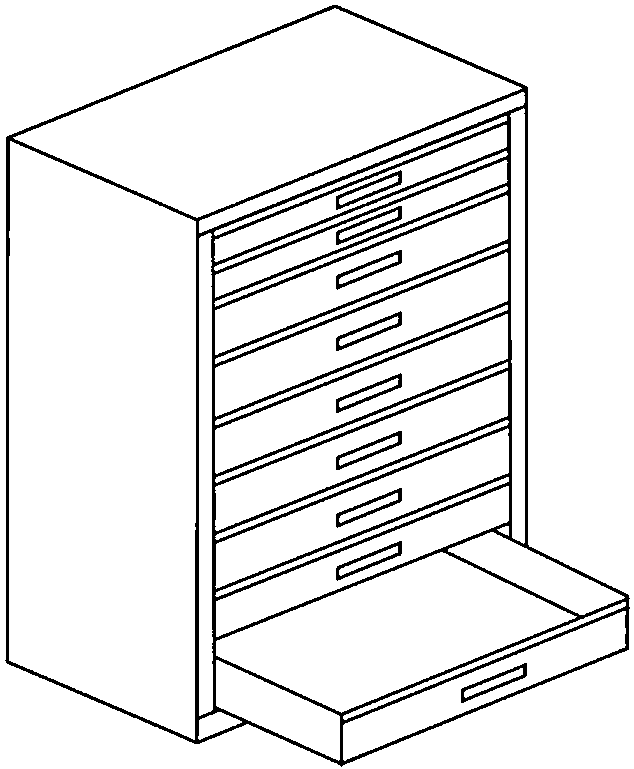

а — с выдвижными ящиками (выдвижными полками)

б — с открытыми полками

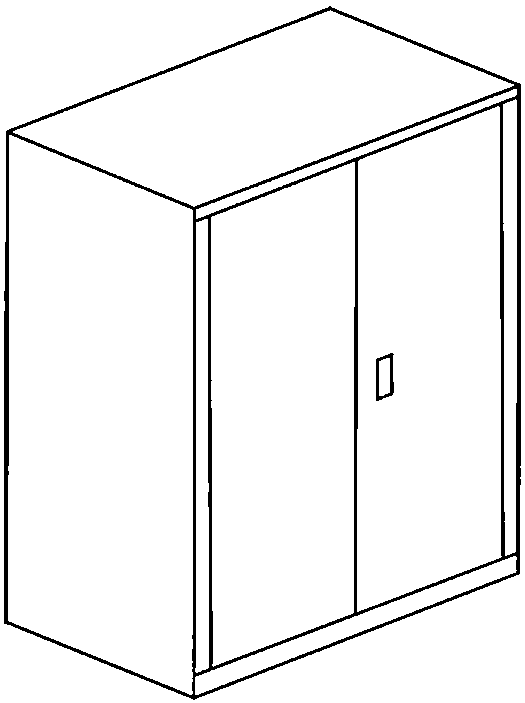

в — с распашными дверями

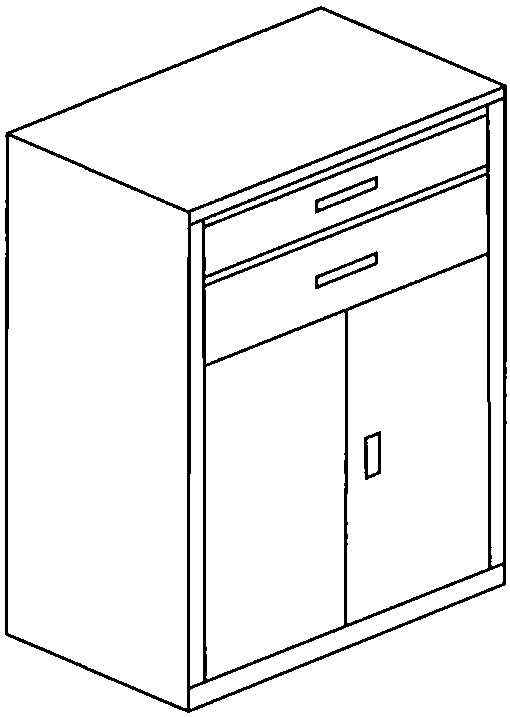

г — комбинированная

5.3 Элементы конструкции

5.3.1 Корпус тумб классов M, H, SH должен иметь сварную конструкцию.

5.3.5 При наличии приспособления для выравнивания уровня тумбы в горизонтальной плоскости (регулируемых опор) высота регулировки уровня данным приспособлением должна составлять не менее 10 мм.

5.3.6 Замки, при их наличии в конструкции тумб, должны быть неподвижно и прочно закреплены на элементах тумб и установлены таким образом, чтобы было обеспечено их легкое отпирание и запирание.

5.3.9 Сталь, применяемая для изготовления прочих элементов тумбы, должна соответствовать следующим нормативам: конструкционная — ГОСТ 16523; коррозионно-стойкая — ГОСТ 5582; оцинкованная — ГОСТ 14918; горячеоцинкованный листовой прокат — ГОСТ Р 52246.

5.3.11 Для тумб класса L и M возможно изготовление ковриков из других материалов, обеспечивающих аналогичные функциональные свойства.

5.4 Соединения

5.4.1 Неразъемные соединения должны быть выполнены с использованием сварки или вытяжных («слепых») заклепок.

5.4.2 Применяемые сварочные материалы и технология сварки должны обеспечивать прочность сварного соединения не ниже значения временного сопротивления основного металла.

5.4.5 Заклепочные соединения с использованием «слепых» (вытяжных) заклепок должны обеспечивать необходимую прочность узлов с учетом максимально допустимых нагрузок на тумбу и ее составные части в течение всего срока эксплуатации согласно технической и эксплуатационной документации предприятия-изготовителя.

5.5 Применяемые покрытия

5.5.1 На поверхность металлических частей тумб должно быть нанесено защитно-декоративное лакокрасочное покрытие не ниже класса III по ГОСТ 9.032 и порошковое полимерное покрытие по ГОСТ 9.410, класс покрытия не ниже IV в соответствии с ГОСТ 23852.

5.5.3 Тумбы в зависимости от условий эксплуатации должны быть покрыты лакокрасочным покрытием:

• обычной стойкости (атмосферостойкие, водостойкие по ГОСТ 9.032);

5.5.4 Крепежные изделия должны иметь защитные покрытия по ГОСТ 9.306.

5.5.5 Характеристики покрытия поверхностей тумбы, образующих рабочую зону, к которой предъявляются требования защиты от электростатических явлений — в соответствии с ГОСТ IEC 61340-5-1.

5.6 Механические показатели

5.6.2 Значение и методы испытаний механических показателей корпуса, дверей и полок — по ГОСТ Р 58864-2020 (таблица 4).

5.7 Комплектность

5.7.1 Комплектность тумб должна быть определена предприятием-изготовителем в соответствии с условиями заказа и требованиями технической документации.

5.7.2 Каждая тумба должна сопровождаться паспортом, инструкцией по сборке и руководством по эксплуатации в соответствии с ГОСТ 2.601.

5.8 Эксплуатационная документация

5.8.1 В паспорте на изделие предприятие-изготовитель должно определить максимально допустимые нагрузки на тумбу и ее элементы. Если поставка тумбы осуществлена в разобранном виде, паспорт должен содержать комплектовочную ведомость и схему монтажа тумбы и ее элементов.

5.8.2 Для тумб классов M, H, SH предприятию-изготовителю рекомендуется разработать и указать в эксплуатационной документации схему и последовательность, например снизу-вверх, размещения грузов в выдвижных ящиках (на выдвижных полках) и на невыдвигаемых полках с целью исключения опрокидывания.

5.9 Маркировка

5.9.1 Маркировку наносят непосредственно на тумбу, и/или ярлык (этикетку) тумбы, и/или ярлык (этикетку) упаковки.

5.9.2 Ярлык (этикетку) изготавливают из материала, обеспечивающего надежное прикрепление к тумбе и его (ее) сохранность в течение срока эксплуатации.

5.9.3 Информация, указываемая при маркировании, должна содержать:

• наименование и обозначение изделия в соответствии с 4.2;
• товарный знак (логотип) предприятия-изготовителя (при наличии);
• наименование страны предприятия-изготовителя;
• наименование и местонахождение предприятия-изготовителя;
• дату изготовления;
• гарантийный срок;
• срок службы, установленный предприятием-изготовителем;
• номер сертификата (при необходимости);
• серийный номер (при необходимости).

Примечание — Гарантийный срок и срок службы, установленные предприятием-изготовителем, указываются при необходимости, если эта информация отсутствует в эксплуатационной документации.

5.9.4 Транспортная маркировка — по ГОСТ 14192.

5.10 Упаковка

5.10.1 Тумбу упаковывают в транспортировочную картонную упаковку.

5.10.2 Детали и элементы тумбы в каждой упаковке должны быть уплотнены и закреплены таким образом, чтобы исключить их перемещение и повреждение при транспортировании.

5.10.3 Упаковка тумб должна обеспечивать надежное транспортирование и хранение, а также удобство проведения погрузки и разгрузки.

5.10.4 Крепежные изделия и фурнитуру укладывают в отдельную упаковку.

5.10.5 По согласованию с заказчиком допускается использовать другую упаковку, обеспечивающую сохранность качества изделий и защиту от загрязнений, атмосферных осадков и механических повреждений при транспортировании и хранении.

6 Правила приемки

6.1 Для контроля соответствия тумб требованиям настоящего стандарта проводят приемо-сдаточные, квалификационные, периодические испытания.

6.2 Каждая отгружаемая тумба должна сопровождаться эксплуатационной документацией в соответствии с 5.8.

6.3 Приемо-сдаточные испытания (технический контроль)

6.3.1 Каждая изготовленная тумба до момента ее отгрузки, передачи или продажи потребителю (заказчику) подлежит приемо-сдаточным испытаниям с целью удостоверения годности для использования в соответствии с требованиями, установленными в настоящем стандарте и/или технических условиях предприятия-изготовителя, договорах, контрактах.

6.3.2 Приемо-сдаточные испытания состоят из контроля комплектности в соответствии с 5.7, проверки габаритных размеров и сборки согласно 5.2, 5.3, в том числе плавности хода направляющих, работы запирающих устройств и прочих механизмов, сварных и других видов соединений по 5.4, качества внешних защитно-декоративных покрытий в соответствии с 5.5.

6.3.3 Приемо-сдаточные испытания проводит служба технического контроля предприятия-изготовителя.

6.3.4 При положительных результатах приемо-сдаточных испытаний в паспорте на тумбу делается соответствующая отметка и тумба допускается к отгрузке, передаче или продаже потребителю.

6.4 Квалификационные испытания

6.4.1 При запуске нового производства тумб одного класса по единому технологическому процессу предприятие-изготовитель проводит квалификационные испытания по всем показателям, предусмотренным в разделах 4 и 5, в том числе для подтверждения соответствия настоящему стандарту выбранных конструктивных решений.

6.4.2 Для проведения квалификационных испытаний изготовляют головные образцы в количестве, установленном в технической документации предприятия-изготовителя, которые, как правило, подлежат реализации заказчику при положительных результатах испытаний (если иное не оговорено в договоре или технической документации).

Примечание — В случае типоразмерного ряда, семейства или гаммы образцов продукции допускается подвергать квалификационным испытаниям образцы, являющиеся типовыми представителями продукции, при условии единого технологического процесса изготовления всей продукции из состава типоразмерного ряда (семейства, гаммы).

6.4.3 Тумбы соответствуют настоящему стандарту при условии положительных результатов всех видов испытаний, указанных в разделе 7.

6.4.4 Результаты квалификационных испытаний тумб и их элементов по каждому из видов, указанных в разделе 7, должны быть оформлены протоколом в соответствии с приложением В.

6.5 Периодические испытания

6.5.1 Для подтверждения стабильности технологического процесса и сохранения соответствия производимых тумб требованиям настоящего стандарта предприятие-изготовитель проводит периодические испытания тумб один раз в три года по показателям, соответствующим квалификационным испытаниям.

6.5.2 Образцы для проведения очередных периодических испытаний отбирают из числа единиц продукции, изготовленных в течение периода и в количестве, установленных в технической документации предприятия-изготовителя.

Примечание — В случае типоразмерного ряда, семейства или гаммы образцов продукции допускается подвергать периодическим испытаниям образцы, являющиеся типовыми представителями продукции, при условии единого технологического процесса изготовления всей продукции из состава типоразмерного ряда (семейства, гаммы).

6.5.3 Тумбы соответствуют настоящему стандарту при условии положительных результатов всех видов испытаний, указанных в разделе 7.

6.5.4 Результаты периодических испытаний тумб и их элементов по каждому из видов, указанных в разделе 7, должны быть оформлены протоколом в соответствии с приложением В.

7 Методы испытаний

7.1 Общие положения

7.1.1 Образцы для квалификационных и периодических испытаний должны соответствовать требованиям конструкторской документации, пройти приемо-сдаточные испытания и должны быть допущены в соответствии с 6.3.

7.1.2 Испытания должны быть проведены в соответствии с 7.2 - 7.8 последовательно на одном образце.

7.1.3 Результаты квалификационных и периодических испытаний тумб и их элементов должны быть оформлены протоколом испытаний в соответствии с приложением В.

7.1.4 Испытания следует проводить в закрытом помещении при температуре окружающего воздуха (20 +/- 5) °C.

7.1.5 При испытаниях должны быть использованы упоры и стопоры для предотвращения скольжения тумбы, которые должны иметь высоту от 5 до 30 мм и не препятствовать возможному опрокидыванию тумбы.

7.1.6 Для приложения горизонтального усилия необходимо использовать жесткий цилиндрический объект диаметром от 50 до 150 мм или квадратный объект со стороной от 50 до 100 мм с плоской поверхностью давления.

7.1.7 Для испытаний должны быть подготовлены мерные грузы, обеспечивающие равномерную нагрузку испытуемых элементов. Опорная поверхность грузов должна быть не более 100 см2 и соотношением сторон не менее 1/5. Разница массы каждого из грузов не более 5% (например, комплект массой 5,07 кг из 13 полос сечением со сторонами 5 и 50 мм, длиной 200 мм, массой 0,39 кг каждая).

7.1.8 Размещение грузов на поверхностях испытуемых элементов следует проводить равномерно от краев к середине.

7.1.9 Испытательные грузы должны быть максимально равномерно распределены по всей нагружаемой поверхности, занимая при этом не менее 80% ее площади.

7.1.10 Значения допусков при проведении испытаний:

7.1.11 Размеры тумб и/или их элементов проверяют металлической измерительной линейкой по ГОСТ 427 и металлической измерительной рулеткой по ГОСТ 7502. Измерение остальных величин проводят средствами, установленными технической документацией предприятия-изготовителя.

7.1.12 Массу испытательных грузов перед проведением испытания проверяют на поверенном весовом оборудовании.

7.1.13 Погрешность средств измерения и весового оборудования должна соответствовать характеристикам измеряемых величин.

7.1.14 После каждого испытания тумба должна быть проверена на наличие повреждений или деформаций, которые в дальнейшем могут повлиять на безопасность ее использования или изменение функциональных характеристик.

7.2 Испытания выдвижных ящиков (выдвижных полок) тумбы

7.2.1 Испытания на сопротивление самопроизвольному выдвижению выдвижных ящиков (выдвижных полок) из корпуса тумбы

7.2.1.1 Выдвижные ящики (выдвижные полки) должны быть нагружены в соответствии с 7.1.7 - 7.1.9 нагрузкой, равной заявленной предприятием-изготовителем, но не более 50 кг.

7.2.1.2 На время испытаний следует исключить влияние систем, блокирующих движение выдвижных ящиков (выдвижных полок), при их наличии.

7.2.1.3 При проведении испытаний корпус тумбы следует наклонить в сторону выдвижения выдвижных ящиков (выдвижных полок), при этом величина уклона должна составлять 5% от глубины тумбы в направлении выдвижения, как показано на рисунке 2.

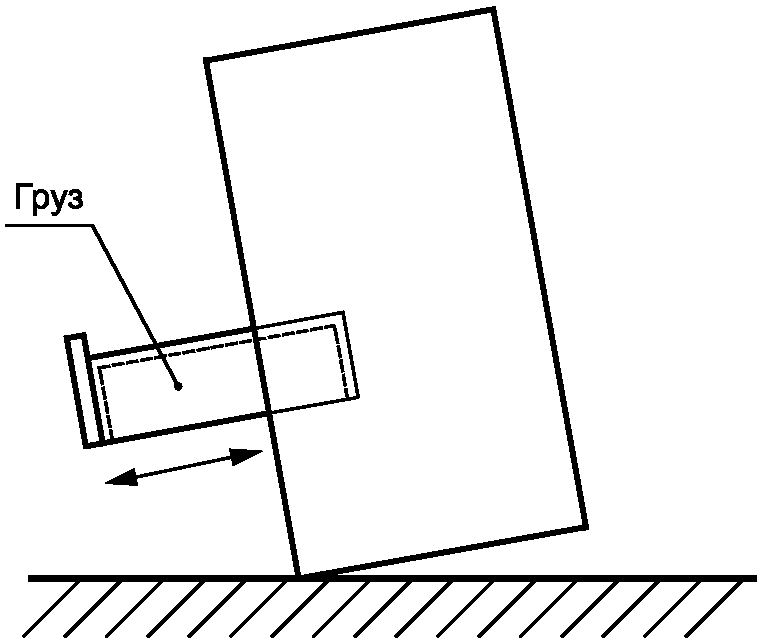

Рисунок 2 — Испытания на сопротивление самопроизвольному выдвижению выдвижного ящика (выдвижной полки) из корпуса тумбы

7.2.1.4 Результат испытаний считают положительным в том случае, если после десяти циклов свободного открывания-закрывания выдвижной ящик (выдвижная полка) не будет самопроизвольно выдвигаться из корпуса тумбы.

7.2.2 Испытания выдвижных ящиков (выдвижных полок) горизонтальной боковой статической нагрузкой

7.2.2.1 Перед испытанием необходимо исключить возможность скольжения или поворота тумбы.

7.2.2.2 Выдвижной ящик (выдвижная полка) должен(на) быть нагружен(а) в соответствии с 7.1.7 - 7.1.9 номинальной нагрузкой, заявленной предприятием-изготовителем.

7.2.2.3 К выдвижному ящику (выдвижной полке), выдвинутому(ой) на полную глубину выдвижения L, с боковой стороны, как показано на рисунке 3, прикладывают нагрузку F, равную 25% от номинальной нагрузки на выдвижной ящик (выдвижную полку), но не более 100 Н.

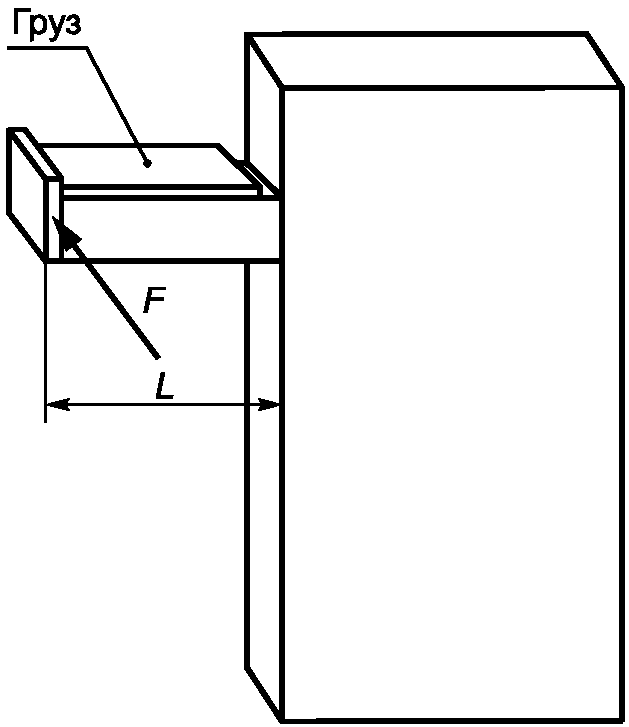

Рисунок 3 — Испытания выдвижных ящиков (выдвижных полок) горизонтальной боковой статической нагрузкой

7.2.2.4 Данное испытание проводят пять раз, после чего испытание повторяют пять раз на противоположной боковой поверхности этого(й) выдвижного ящика (выдвижной полки).

7.2.2.5 Результат испытаний считают положительным в том случае, если после испытаний не произошло пластических деформаций выдвижного ящика (выдвижной полки) и его (ее) работоспособность не нарушена.

7.2.3 Испытания выдвижных ящиков (выдвижных полок) вертикальной статической нагрузкой

7.2.3.1 Перед испытанием необходимо исключить возможность опрокидывания тумбы.

7.2.3.2 Выдвижной ящик (выдвижная полка) должен(на) быть нагружен(а) в соответствии с 7.1.7 - 7.1.9 номинальной нагрузкой, заявленной предприятием-изготовителем.

7.2.3.3 К передней стенке выдвижного ящика (выдвижной полки), выдвинутого(й) на полную глубину выдвижения L, прикладывают нагрузку, направленную в вертикальном направлении на расстоянии 50 мм от края, равную 50% от номинальной нагрузки на выдвижной ящик (выдвижную полку), как показано на рисунке 4.

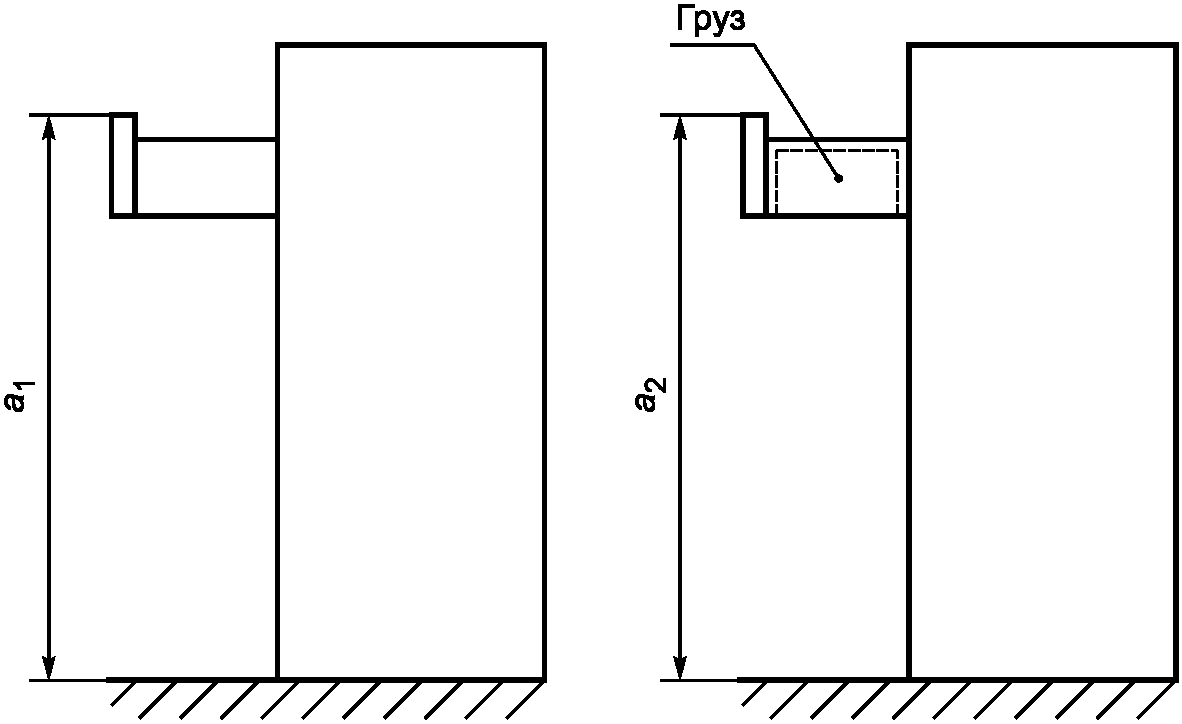

Рисунок 4 — Испытания выдвижных ящиков (выдвижных полок) вертикальной статической нагрузкой

7.2.3.4 Продолжительность приложения нагрузки от 15 до 20 с. Данное испытание проводят пять раз.

7.2.3.5 Результат испытаний считают положительным в том случае, если после испытаний работоспособность выдвижного ящика (выдвижной полки) не нарушена.

7.2.4 Испытания на прочность выдвижных ящиков (выдвижных полок) в открытом положении

7.2.4.1 Выдвижной ящик (выдвижную полку) в ненагруженном состоянии выдвигают на полную длину выдвижения. Измеряют начальное положение верхней (нижней) кромки передней стенки относительно уровня пола, как показано на рисунке 5.

Рисунок 5 — Испытания выдвижных ящиков (выдвижных полок) на прочность в открытом положении

7.2.4.2 Выдвижной ящик (выдвижную полку) в полностью выдвинутом положении загружают в соответствии с 7.1.7 - 7.1.9 нагрузкой, превышающей заявленную предприятием-изготовителем на 10%.

7.2.4.3 Продолжительность приложения нагрузки — 10 мин, по истечении данного времени повторно измеряют положение верхней (нижней) кромки передней стенки относительно уровня пола.

7.2.4.4 Провисание выдвижного ящика (выдвижной полки) a, мм, вычисляют по формуле

a = a1 — a2, (1)

где a1 и a2 — соответственно параметры начального и конечного положения верхней (нижней) кромки передней стенки ящика относительно уровня пола без нагрузки и с нагрузкой.

7.2.4.5 Результат испытаний считают положительным в том случае, если величина провисания a не превышает данных, установленных в таблице 4.

7.2.5 Испытания на прочность выдвижных ящиков (выдвижных полок) в закрытом положении

7.2.5.1 Выдвижной ящик (выдвижная полка) в полностью задвинутом состоянии должен(на) быть нагружен(а) в соответствии с 7.1.7 - 7.1.9 нагрузкой, превышающей заявленную предприятием-изготовителем на 50%, как показано на рисунке 6.

Рисунок 6 — Испытания выдвижных ящиков (выдвижных полок) на прочность в закрытом положении

7.2.5.2 Длительность испытаний должна составлять 10 мин.

7.2.5.3 Результат испытаний считают положительным в том случае, если после снятия дополнительной нагрузки работоспособность выдвижного ящика (выдвижной полки) не нарушена.

7.2.6 Испытания выдвижных ящиков (выдвижных полок) на усилие выдвижения

7.2.6.1 Выдвижной ящик (выдвижная полка) должен(на) быть нагружен(а) в соответствии с 7.1.7 - 7.1.9 номинальной нагрузкой, заявленной предприятием-изготовителем, как показано на рисунке 7.

Рисунок 7 — Испытания выдвижных ящиков (выдвижных полок) на усилие выдвижения

7.2.6.5 Результат испытаний считают положительным в том случае, если усилие выдвижения выдвижного ящика (выдвижной полки) не превышает значений, указанных в таблице 4.

7.2.7 Циклические испытания на долговечность направляющих выдвижных ящиков (выдвижных полок) и антиопрокидывающего механизма

7.2.7.1 Все выдвижные ящики (выдвижные полки) должны быть нагружены в соответствии с 7.1.7 - 7.1.9 номинальной нагрузкой, заявленной предприятием-изготовителем, как показано рисунке 8.

7.2.7.2 Выдвижной ящик (выдвижная полка) во время цикла испытаний должен(на) открываться и закрываться по всей глубине своего хода.

7.2.7.3 Воздействующее усилие должно прилагаться по центру зоны, предназначенной для штатного использования (например, в области размещения ручки).

7.2.7.4 Количество циклов открывания-закрывания и усилие выдвижения выдвижного ящика (выдвижной полки) должны соответствовать требованиям таблицы 4.

7.2.7.5 Рекомендуемая частота испытания не должна превышать 15 циклов в минуту, максимальная скорость при этом — 0,25 м/с.

7.2.7.6 После пяти циклов открывания-закрывания допускается перерыв по времени, соответствующий пяти циклам. Положение выдвижного ящика (выдвижной полки) во время перерыва — закрытое.

7.2.7.7 Устройство, создающее циклическую нагрузку, не должно уменьшать или добавлять вертикальное или горизонтальное усилие к направляющим в процессе испытаний ящиков.

7.2.7.8 Результат испытаний считают положительным в том случае, если в ходе испытания не нарушается работоспособность выдвижного ящика (выдвижной полки) и антиопрокидывающего механизма и они соответствуют требованиям 7.2.6 и 7.5.

7.3 Испытания корпуса и дверей тумбы

7.4 Испытание полок (невыдвигаемых, свободнолежащих)

7.4.1 Испытание полок (невыдвигаемых, в том числе свободнолежащих) следует проводить в соответствии с ГОСТ Р 58864-2020 (пункт 7.4).

7.5 Испытание антиопрокидывающего механизма

7.5.1 Один из выдвижных ящиков (выдвижная полка) должен(на) быть выдвинут(а) до полного срабатывания антиопрокидывающего механизма. К ручкам каждого из остальных выдвижных элементов должно быть по очереди приложено выдвигающее усилие, равное 10% от максимально допустимой нагрузки на выдвижной ящик (выдвижную полку), но не менее 100 Н, после чего аналогичным испытаниям должен(на) быть подвергнут(а) каждый из выдвижных ящиков (каждая из выдвижных полок), входящих в состав тумбы.

7.5.2 Испытание должно быть выполнено по десять раз для каждого выдвижного ящика (каждой выдвижной полки).

7.5.3 Результат испытаний для антиопрокидывающего механизма считают положительным в том случае, если не произошло ни одного открывания заблокированного выдвижного ящика (выдвижной полки).

7.6 Проверка габаритных размеров и сборки тумбы

7.7 Контроль качества сварных и других соединений

7.7.1 Контроль качества сварных соединений проводят внешним осмотром по ГОСТ 3242.

7.7.2 Контроль соединений с заклепками и других соединений проводят внешним осмотром по технической документации.

7.8 Проверка покрытий

8 Транспортирование и хранение

8.1 Перевозку тумб осуществляют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.

8.2 Тумбы должны транспортировать и хранить при температуре от минус 30 °C до плюс 50 °C и влажности не более 80%.

8.3 Условия хранения и складирования тумб должны обеспечить сохранность формы тумбы и исключить механические повреждения во время хранения.

8.4 Элементы из древесных материалов следует транспортировать и хранить в соответствии с условиями, установленными в стандартах на эти материалы либо в паспорте на конкретное изделие.

9 Указания по эксплуатации

9.1 Тумбы следует эксплуатировать в закрытых помещениях с климатическими условиями категории УХЛ 4.1 по ГОСТ 15150.

9.2 Предприятие-изготовитель должно предоставить потребителю точную информацию по правилам эксплуатации в соответствии с требованиями настоящего стандарта.

9.3 Тумбы должны применять по назначению в соответствии с эксплуатационной документацией, а также с учетом допустимых предельных нагрузок, указанных предприятием-изготовителем.

9.4 При установке на месте эксплуатации не допускается наличие зазоров между напольным покрытием и опорами тумбы более 1 мм на 1000 мм расстояния между двумя соседними опорами.

9.5 Тумбы при эксплуатации следует устанавливать на полы, несущая способность которых должна соответствовать нагрузке, создаваемой тумбой с учетом общей нагрузки, заявленной предприятием-изготовителем, и массы тумбы.

10 Гарантии изготовителя

10.1 Предприятие-изготовитель должно гарантировать соответствие тумб требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения, установленных настоящим стандартом и технической документацией предприятия-изготовителя.

10.2 Гарантийный срок — не менее 12 мес. Гарантийный срок исчисляют со дня продажи тумбы. При отсутствии документов, подтверждающих дату продажи, гарантийный срок исчисляется с даты производства изделия.

10.3 При соблюдении условий эксплуатации, транспортирования и хранения срок службы тумб с момента их изготовления должен быть следующим: для класса L — не менее трех лет; класса M — не менее пяти лет; классов H, SH — не менее десяти лет.

Приложение А (обязательное)

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ВЫДВИЖНЫМ ЯЩИКАМ (ВЫДВИЖНЫМ ПОЛКАМ) И НАПРАВЛЯЮЩИМ

А.1 Для тумб классов M, H, SH конструкция корпуса ящика должна быть сварной, не допускается крепление направляющих к корпусу тумбы и выдвижного ящика (выдвижной полки) посредством вытяжных заклепок.

А.2 Несущая способность пары направляющих выдвижных ящиков (выдвижных полок) тумб должна соответствовать требованиям таблицы 2. Для увеличения несущей способности допускается использование дополнительных пар направляющих.

А.3 Пара направляющих должна обеспечивать плавность хода выдвижного ящика (выдвижной полки).

А.4 Для предотвращения возможного выпадения размещенного груза в процессе эксплуатации тумбы выдвижной ящик (выдвижная полка) должен(на) иметь борта как минимум с трех сторон по контуру дна высотой, соответствующей характеру хранимого груза.

Приложение Б (рекомендуемое)

Б.1 Аксессуары, предназначенные для размещения в выдвижных ящиках (на выдвижных полках): резиновые коврики, перегородки различного вида, ящики, лотки, контейнеры, ложементы под инструмент и прочие элементы.

Б.2 При выборе и размещении аксессуаров руководствуются удобством, эргономикой и безопасностью при работе с грузом, расположенным в выдвижном ящике (на выдвижной полке).

Б.3 Коврики должны соответствовать требованиям 5.3.10. В качестве материала прочих аксессуаров, используемых для заполнения выдвижных ящиков (выдвижных полок), рекомендуется использовать материал, стойкий к механическому воздействию при эксплуатации (оцинкованная сталь, высокопрочный пластик и пр.). Вырезные ложементы рекомендуется изготавливать из двухцветного этиленвинилацетата (EVA).

Б.4 Аксессуары, предназначенные для разделения хранимого груза в пределах одного выдвижного ящика (выдвижной полки), рекомендуется выполнять с кратным шагом, определяемым предприятием-изготовителем в зависимости от хранимого груза.

Б.5 Примеры видов аксессуаров, размещаемых в выдвижном ящике (на выдвижной полке), представлены на рисунках Б.1 - Б.4.

с шагом, кратным 75 мм

Рисунок Б.2 — Примеры видов ложементов под инструмент, размещаемых в выдвижных ящиках (на выдвижных полках)

Рисунок Б.3 — Примеры видов перегородок, размещаемых в выдвижных ящиках (на выдвижных полках)

Рисунок Б.4 — Примеры расположения наборов инструмента в вырезных ложементах

Приложение В (рекомендуемое)

ФОРМА ПРОТОКОЛА КВАЛИФИКАЦИОННЫХ И ПЕРИОДИЧЕСКИХ ИСПЫТАНИЙ

1.1 Технические характеристики тумб (общая нагрузка, габаритные размеры, вид конструкции и пр.)

1.2 Эскиз (фото)

1.3 Условия проведения испытаний

1.4 Применяемые упоры, грузы _____________________________________

1.5 Применяемые стенды, устройства и приспособления _________________

1.6 Список средств измерения _______________________________________

2.1 Ход испытаний

_____________________________________________________________________

2.2 Результаты измерений

3 Выводы и решения _____________________________________________

_____________________________________________________________________
