ГОСТ Р 58600-2019. Национальный стандарт Российской Федерации. Аддитивные технологии. Неразрушающий контроль металлических изделий, изготовленных методами аддитивных технологий. Основные положения

(утв. и введен в действие Приказом Росстандарта от 15.10.2019 № 994-ст)

Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии

Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 182 «Аддитивные технологии»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2019 г. № 994-ст

1 Область применения

2 Нормативные ссылки

ГОСТ ISO 17636-1 Неразрушающий контроль сварных соединений. Радиографический контроль. Часть 1. Способы рентгено- и гаммаграфического контроля с применением пленки

ГОСТ ISO 17636-2 Неразрушающий контроль сварных соединений. Радиографический контроль. Часть 2. Способы рентгено- и гаммаграфического контроля с применением цифровых детекторов

ГОСТ 25315 Контроль неразрушающий электрический. Термины и определения

ГОСТ Р ИСО 16826 Неразрушающий контроль. Ультразвуковой контроль. Выявление дефектов, перпендикулярных к поверхности

ГОСТ Р ИСО 16827 Контроль неразрушающий. Контроль ультразвуковой. Определение характеристик несплошностей

ГОСТ Р ИСО 17637 Контроль неразрушающий. Визуальный контроль соединений, выполненных сваркой плавлением

ГОСТ Р 53689 (ИСО 544:2003) Материалы сварочные. Технические условия поставки присадочных материалов. Вид продукции, размеры, допуски и маркировка

ГОСТ Р 54795/ISO/DIS 9712 Контроль неразрушающий. Квалификация и сертификация персонала. Основные требования

ГОСТ Р 55611 Контроль неразрушающий вихретоковый. Термины и определения

ГОСТ Р 55612 Контроль неразрушающий магнитный. Термины и определения

ГОСТ Р 56511 Контроль неразрушающий. Методы теплового вида. Общие требования

ГОСТ Р 56542 Контроль неразрушающий. Классификация видов и методов

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

3.1 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 56542, а также следующие термины с соответствующими определениями:

3.1.1 дефект: Нарушение однородности (сплошности), которое может быть обнаружено методами неразрушающего контроля и которое необязательно является недопустимым.

3.1.2 пора: Газовая или усадочная полость произвольной формы.

3.1.3 поверхностный дефект: Дефект, выходящий на поверхность объекта контроля.

3.1.4 подповерхностный дефект: Дефект, располагающийся на расстоянии, сравнимом с размерами дефекта от поверхности объекта контроля, и не выходящий на его поверхность.

3.1.5 несплавление: Несплошность и пустоты в материале, содержащие внутри частицы сырьевого материала.

3.1.6 трещина: Нарушение сплошности, вызванное локальным разрывом в результате действия внутренних напряжений.

3.1.7 включение: Инородное вещество в основном материале изделия.

3.2 Сокращения

В настоящем стандарте применены следующие сокращения:

• НК — неразрушающий контроль;
• ППЭМ — прямое подведение энергии и материала;
• СП — синтез на подложке;
• САПР — система автоматизированного проектирования.

4 Типы дефектов

4.1 Основные типы дефектов и несоответствия геометрических параметров для процесса ППЭМ приведены в таблице 1.

Таблица 1

Типичные дефекты при прямом подводе энергии и материала
Тип дефекта или несоответствие геометрических параметров	Комментарии Несоответствие требуемым параметрам шероховатости Шероховатость поверхности детали не соответствует техническим требованиям. Например, шероховатость поверхности выше допустимого предела
	Несплавление Несплошности и пустоты в металле, содержащие внутри частицы сырьевого материала
Отсутствие геометрической точности в расположении слоев	Сюда не относится изменение размера детали по отношению к модели САПР. Тем не менее, сюда можно отнести смещение слоев относительно модели, которое можно обнаружить визуальным способом, коробление и иное изменение формы Неметаллическое включение Наличие частиц инородных включений (керамики, шлака, размольных тел и т.п.), не являющихся армирующими добавками (для композиционных материалов)
	Трещина Нарушение сплошности, вызванное локальным разрывом металла в результате действия напряжений

4.2 Основные типы дефектов и несоответствия геометрических параметров для процесса СП приведены в таблице 2.

Таблица 2

Типичные дефекты при синтезе на подложке
Тип дефекта или несоответствие геометрических параметров	Комментарии
Общее смещение слоев	Искажение поверхности заготовки детали, выражающееся в смещении слоев относительно заданной модели, характерное для всех деталей и образцов, синтезированных за один технологический цикл
Локальное смещение слоев	Локальное искажение поверхности заготовки детали, выражающееся в смещении слоев на тонких сечениях детали относительно заданной модели, связанное с действием локальных напряжений при синтезе тонкостенных элементов детали в местах перехода в массивное сечение Неметаллическое включение Наличие частиц инородных включений (керамики, шлака, размольных тел и т.п.), не являющихся армирующими добавками (для композиционных материалов)

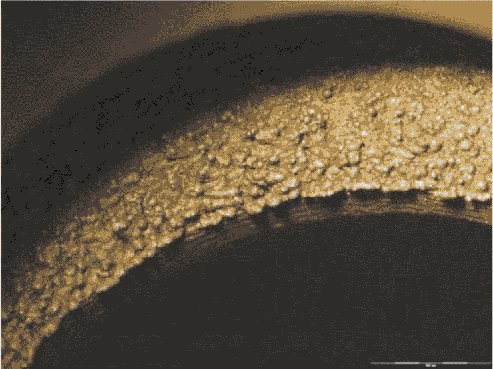

	Несоответствие требуемым параметрам шероховатости Шероховатость поверхности детали не соответствует техническим требованиям. Например, шероховатость поверхности выше допустимого предела
	Несплавление Несплошности и пустоты в металле, содержащие внутри частицы сырьевого материала

5 Применяемые методы неразрушающего контроля

Дефекты аддитивного производства готовых деталей	Вид контроля	Используемый стандарт
1 Несоответствие требуемым параметрам шероховатости	Оптический	ГОСТ Р ИСО 17637
2 Пора, пористость	Тепловой	ГОСТ Р 53689, ГОСТ Р 56511
	Оптический	ГОСТ Р ИСО 17637
	Радиационный	ГОСТ ISO 17636-1, ГОСТ ISO 17636-2
	Акустический	ГОСТ Р ИСО 16827, ГОСТ Р ИСО 16826, ГОСТ Р ИСО 16810
	Проникающими веществами	ГОСТ Р ИСО 3452-1
3 Несплавление	Вихретоковый	ГОСТ Р 55611, ГОСТ Р ИСО 15549
	Электрический	ГОСТ 25315
	Тепловой	ГОСТ Р 53689, ГОСТ Р 56511
	Оптический	ГОСТ Р ИСО 17637
	Радиационный	ГОСТ ISO 17636-1, ГОСТ ISO 17636-2
	Акустический	ГОСТ Р ИСО 16827, ГОСТ Р ИСО 16826, ГОСТ Р ИСО 16810
	Проникающими веществами	ГОСТ Р ИСО 3452-1
	Магнитный	ГОСТ Р 55612
4 Отсутствие геометрической точности в расположении слоев	Оптический	ГОСТ Р ИСО 17637
5 Неметаллическое включение	Оптический	ГОСТ Р ИСО 17637
	Радиационный	ГОСТ ISO 17636-1, ГОСТ ISO 17636-2
	Акустический	ГОСТ Р ИСО 16827, ГОСТ Р ИСО 16826, ГОСТ Р ИСО 16810
6 Трещина	Вихретоковый	ГОСТ Р 55611, ГОСТ Р ИСО 15549
	Электрический	ГОСТ 25315
	Тепловой	ГОСТ Р 53689, ГОСТ Р 56511
	Оптический	ГОСТ Р ИСО 17637
	Радиационный	ГОСТ ISO 17636-1, ГОСТ ISO 17636-2
	Акустический	ГОСТ Р ИСО 16827, ГОСТ Р ИСО 16826, ГОСТ Р ИСО 16810
	Проникающими веществами	ГОСТ Р ИСО 3452-1
	Магнитный	ГОСТ Р 55612
7 Общее смещение слоев	Оптический	ГОСТ Р ИСО 17637
8 Локальное смещение слоев	Радиационный	ГОСТ ISO 17636-1, ГОСТ ISO 17636-2
	Оптический	ГОСТ Р ИСО 17637

5.2 Допускается применение других видов и методов неразрушающего контроля, не приведенных в таблице 3.

5.3 В таблице 3 приведены ссылки на нормативные документы, которые могут быть использованы при неразрушающем контроле для обнаружения основных типов дефектов в аддитивном производстве.

6 Основные требования к специалистам по неразрушающему контролю, порядок подготовки, сертификации и допуска их к работе

6.1 В соответствии с выполняемыми работами по неразрушающему контролю специалисты должны быть сертифицированы на один из трех уровней квалификации по ГОСТ Р 54795 (1-й, 2-й или 3-й) в установленном порядке, если иная система сертификации не установлена в нормативной документации.

7 Основные требования к помещениям для проведения неразрушающего контроля

Требования к помещениям для проведения неразрушающего контроля должны соответствовать ГОСТ ИСО/МЭК 17025 и обеспечивать:

• рабочее пространство, позволяющее специалистам по НК осуществлять все необходимые действия и перемещения в процессе контроля изделий, изготовленных методами аддитивных технологий;
• защиту специалистов по НК от действия опасных и вредных производственных факторов в соответствии с действующими нормативными документами.

8 Технологическая документация по неразрушающему контролю

УДК 620.179.16:006.354	ОКС 19.100	Т00
Ключевые слова: неразрушающий контроль, виды контроля, типы дефектов, аддитивное производство

---
