Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 августа 2013 г. № 529-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АРМАТУРА ТРУБОПРОВОДНАЯ

ПРИВОДЫ ВРАЩАТЕЛЬНОГО ДЕЙСТВИЯ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Pipeline valves. Drives of rotary action. The connecting dimensions

ISO 5210 Industrial valves — Multi-turn valve actuator attachments (NEQ)

ISO 5211 Industrial valves — Part-turn valve actuator attachments (NEQ)

ГОСТ Р 55510-2013

ОКС 23.060.01

Дата введения 1 февраля 2014 года

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма „Центральное конструкторское бюро арматуростроения“ (ЗАО „НПФ „ЦКБА“) на основе СТ ЦКБА 062-2009 „Арматура трубопроводная. Приводы вращательного движения. Присоединительные размеры“»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 259 «Трубопроводная арматура и сильфоны»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 августа 2013 г. № 529-ст.

4 В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

ИСО 5210 «Арматура трубопроводная. Присоединительные размеры многооборотных приводов» (ISO 5210 Industrial valves — Multi-turn valve actuator attachments», NEQ);

ИСО 5211 «Арматура трубопроводная. Присоединительные размеры неполноповоротных приводов» (ISO 5211 «Industrial valves — Part-turn valve actuator attachments», NEQ)

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1 Область применения

Настоящий стандарт распространяется на приводы и исполнительные механизмы вращательного действия (далее — приводы) (многооборотные и неполноповоротные, электрические, пневматические, гидравлические, а также редукторы) и устанавливает типы присоединений приводов к трубопроводной арматуре, присоединительные размеры приводов и размеры ответных присоединений управляемой ими трубопроводной арматуры.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения

ГОСТ 22042-76 Шпильки для деталей с гладкими отверстиями. Класс точности B. Конструкция и размеры

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

3.2

3.3 многооборотный привод: Устройство, сообщающее арматуре крутящий момент, достаточный как минимум для одного оборота. Может обладать способностью выдерживать осевую нагрузку [1].

3.4 неполноповоротный привод: Устройство, передающее крутящий момент при повороте его выходного элемента на один оборот или менее, не обладающий способностью выдерживать осевую нагрузку [2].

3.5 редуктор: Механизм, предназначенный для уменьшения крутящего момента, необходимого для управления трубопроводной арматурой [2].

3.6 усилие осевое: Осевая сила, передающаяся через фланцы и соединения [1].

3.7 момент крутящий: Момент вращения, передаваемый через фланцы и соединения [1].

3.8 трубопроводная арматура (арматура): Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления потоком рабочей среды путем изменения площади проходного сечения.

4 Типы присоединений

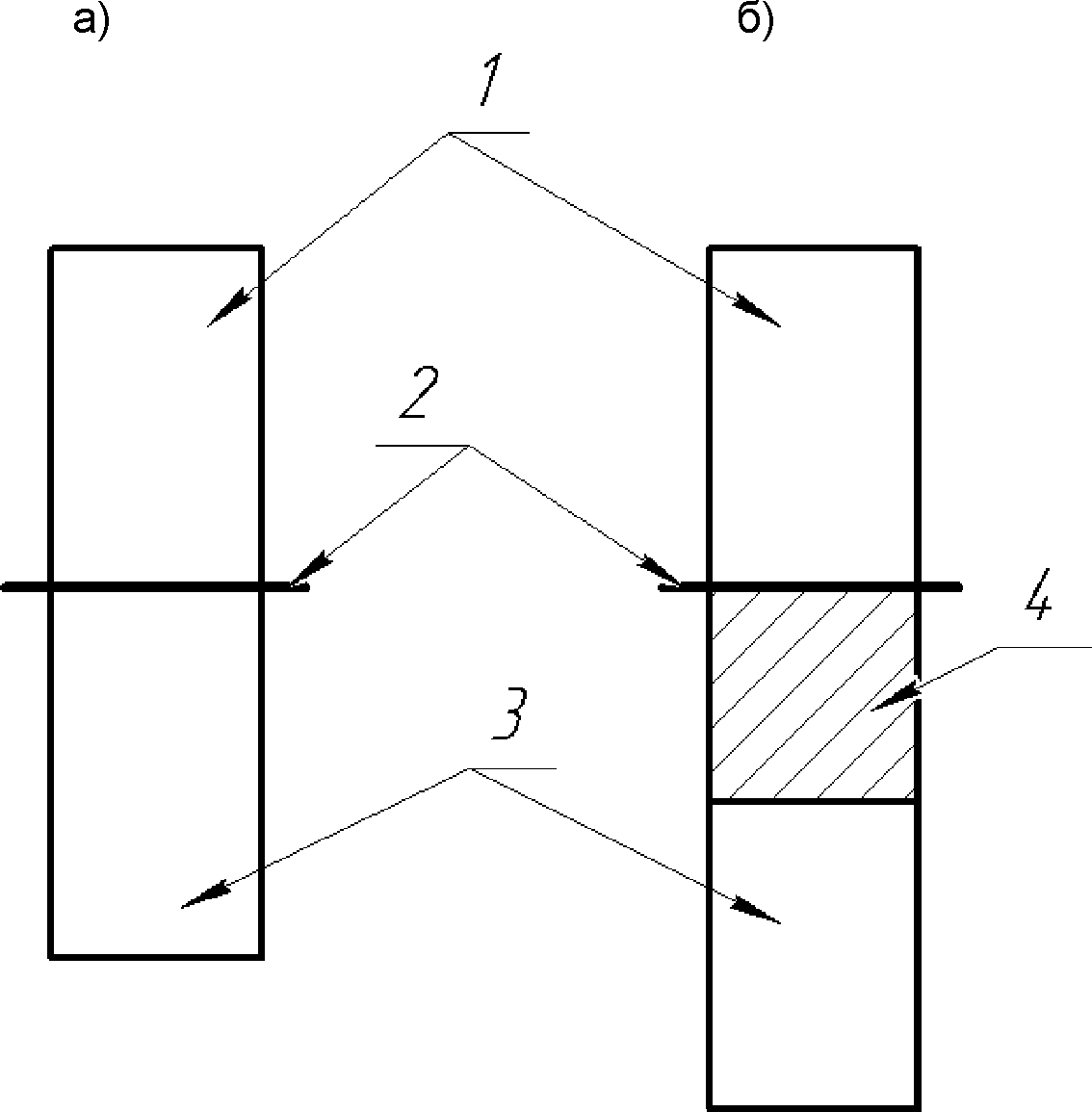

4.1 Схема присоединения привода к арматуре приведена на рисунке 1.

а) Соединение привода непосредственно с арматурой		б) Соединение привода с арматурой через переходник или редуктор

1 — привод для управления арматурой; 2 — опорная поверхность непосредственно на приводе, арматуре, на переходнике или редукторе; 3 — трубопроводная арматура; 4 — переходник или редуктор

Рисунок 1 — Схема присоединения привода к арматуре

4.2 Классификация типов присоединений

4.2.1 Устанавливаются три группы типов присоединений:

• типы присоединений МЧ, МК, АЧ, АК, Б, В, Г, Д многооборотных приводов;
• типы присоединений F07 - F40 многооборотных приводов;
• типы присоединений F03 - F60 неполноповоротных приводов.

4.2.2 Типы присоединений приводов к арматуре в зависимости от максимальных крутящих моментов и максимальных осевых усилий приведены в таблице 1.

Таблица 1

Типы присоединений приводов

4.3 Присоединения типов МЧ, МК, АЧ, АК, Б, В, Г, Д многооборотных приводов

4.3.1 Присоединительные размеры многооборотных приводов для типов присоединений МЧ, МК, АЧ, АК, Б, В, Г, Д приведены в приложении А на рисунках А.1, А.3, А.5, А.7, А.9, А.11, А.13.

4.3.2 Ответные присоединения трубопроводной арматуры под многооборотные приводы для типов присоединений МЧ, МК, АЧ, АК, Б, В, Г, Д приведены в приложении А на рисунках А.2, А.4, А.6, А.8, А.10, А.12, А.14.

4.3.3 Типы присоединений МК, АК, Б, В, Г, Д выполнены в виде кулачков. Типы присоединений МЧ, АЧ выполнены с квадратными головками.

4.4 Присоединения типов F03 - F60

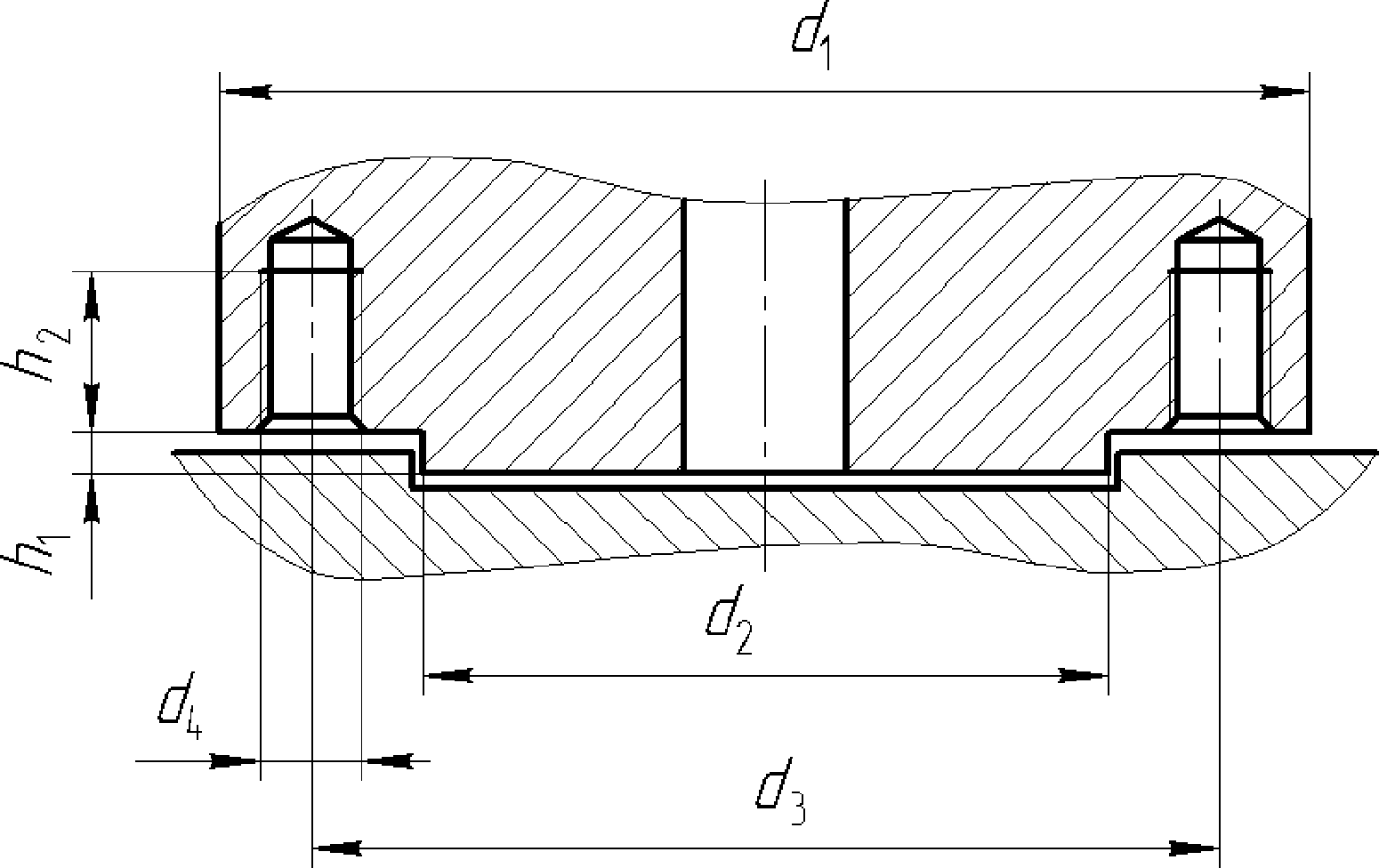

4.4.1 Присоединительные размеры для типов присоединений F03 - F60 приведены на рисунке 2 и в таблице 2.

Примечание - Отверстия диаметром d4 в зависимости от толщины фланца могут быть выполнены сквозными.

Рисунок 2 - Присоединения типов F03 - F60

Таблица 2

Размеры присоединений типов F03 - F60

Размеры в миллиметрах

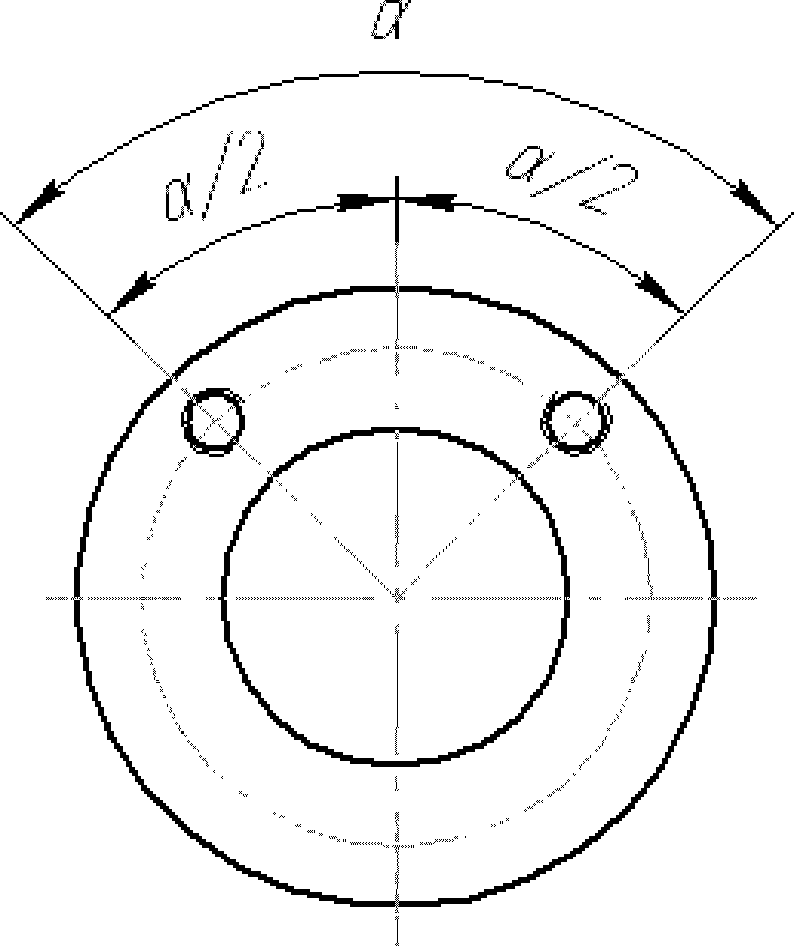

4.4.2 Расположение отверстий на фланцах крепления приводов для типов присоединений F03 - F60 должно соответствовать рисунку 3 и таблице 3.

Рисунок 3 — Расположение отверстий для типов присоединений F03 - F60

Таблица 3

Расположение отверстий для типов присоединений F03 - F60

4.4.3 Крепление присоединительных фланцев привода и арматуры должно осуществляться шпильками или болтами. Для болтового соединения или использования шпилек по ГОСТ 22042 диаметр сквозного отверстия должен обеспечивать применение болтов или шпилек с диаметром резьбы в соответствии с рисунком 2.

4.4.4 При выборе размеров и материалов присоединительных фланцев в каждом конкретном случае необходимо учитывать также дополнительные моменты и усилия, которые возможны на деталях арматуры вследствие инерции или других факторов.

4.4.5 Опорная поверхность арматуры должна иметь проточку, соответствующую диаметру d2.

4.4.6 Минимальные величины размера h2 применяют к фланцам из материала с условным пределом текучести RP0,2 >= 200 МПа.

4.4.7 Размер d1 должен быть рассчитан таким образом, чтобы было обеспечено достаточное место для гаек и головок болтов. Это место определяют как радиус от центра отверстия под шпильку (болт) как минимум (d1 — d3)/2. В других местах форму фланцев и конструкцию монтажных поверхностей привода и арматуры определяет разработчик.

4.5 Присоединения типов F07 - F40 для многооборотных приводов

4.5.1 Приведенные в таблице 1 крутящие моменты и осевые нагрузки для типов присоединений F07 - F40 многооборотных приводов установлены для следующих условий:

• предел текучести — материала шпилек (болтов) 628 МПа;
• значения напряжения в шпильках (болтах), учитывающие только нагрузку от привода, — не более 200 МПа;
• нагрузки от затяжки шпилек (болтов) и других факторов в расчет не принимаются;
• коэффициент трения между установочными фланцами — 0,3.

Изменения вышеперечисленных параметров приводят к изменению значений передаваемого крутящего момента и осевой нагрузки.

4.5.2 Подвижные детали многооборотных приводов в зависимости от передачи крутящего момента и осевого усилия делят на группы:

• группа A — детали, передающие крутящий момент и осевое усилие;
• группа B — детали, передающие только крутящий момент.

4.5.2.1 Размеры деталей группы A должны соответствовать рисункам 4, 5 и таблице 4.

Примечание - d₅ > 1,05·d₆ или d₅ > 1,05·dx.

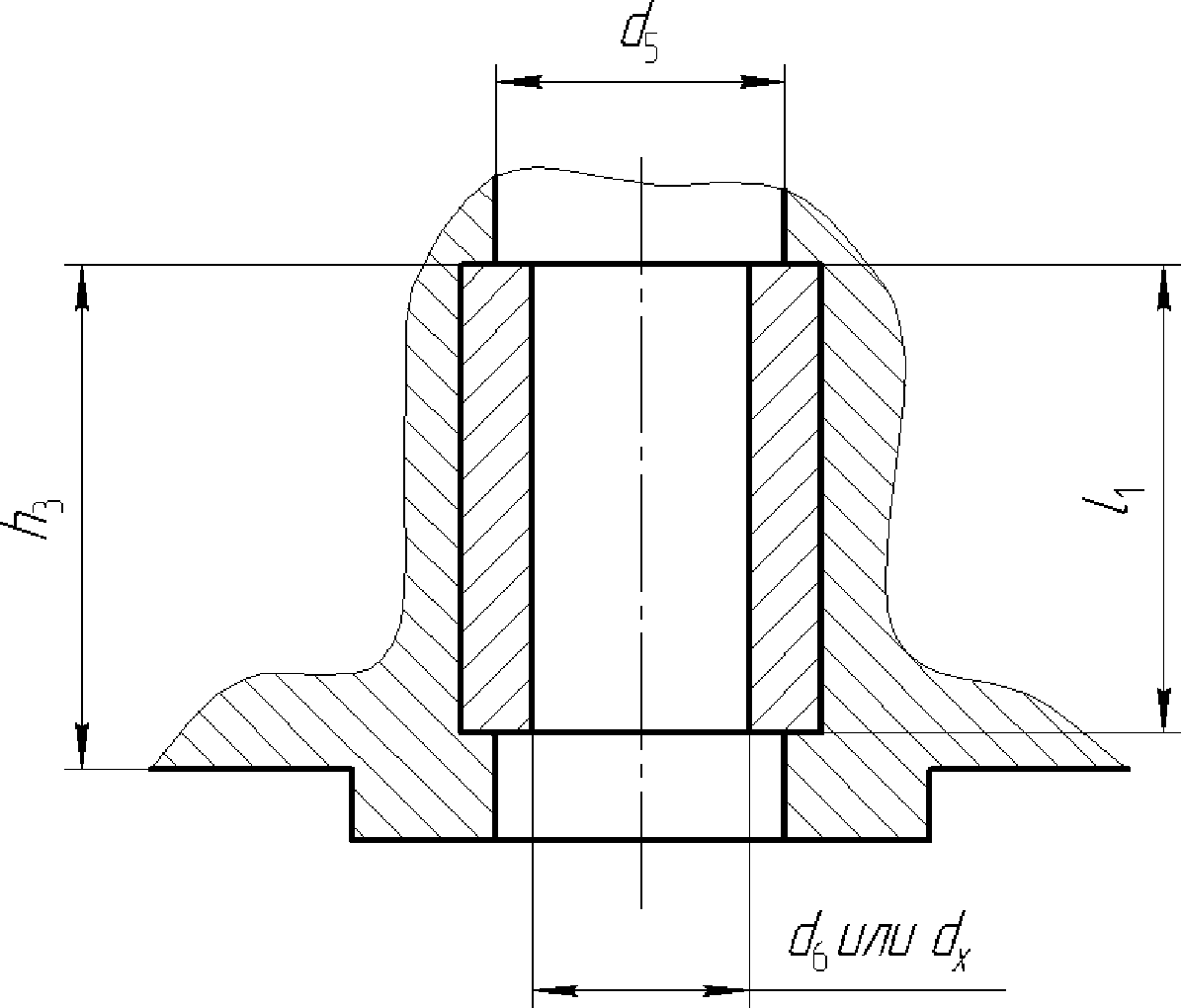

Рисунок 4 — Ведущая подвижная деталь группы A

Примечание — Размер d5 должен обеспечить достаточное место для выдвижного невращающегося штока или для любого другого устройства, ограничивающего движение штока арматуры вниз.		Примечание — Размер d5 должен обеспечить достаточное место для приспособлений, фиксирующих невыдвижной вращающийся шпиндель и принимающих на себя осевое усилие.
а) Выдвижной невращающийся шток		б) Невыдвижной вращающийся шпиндель

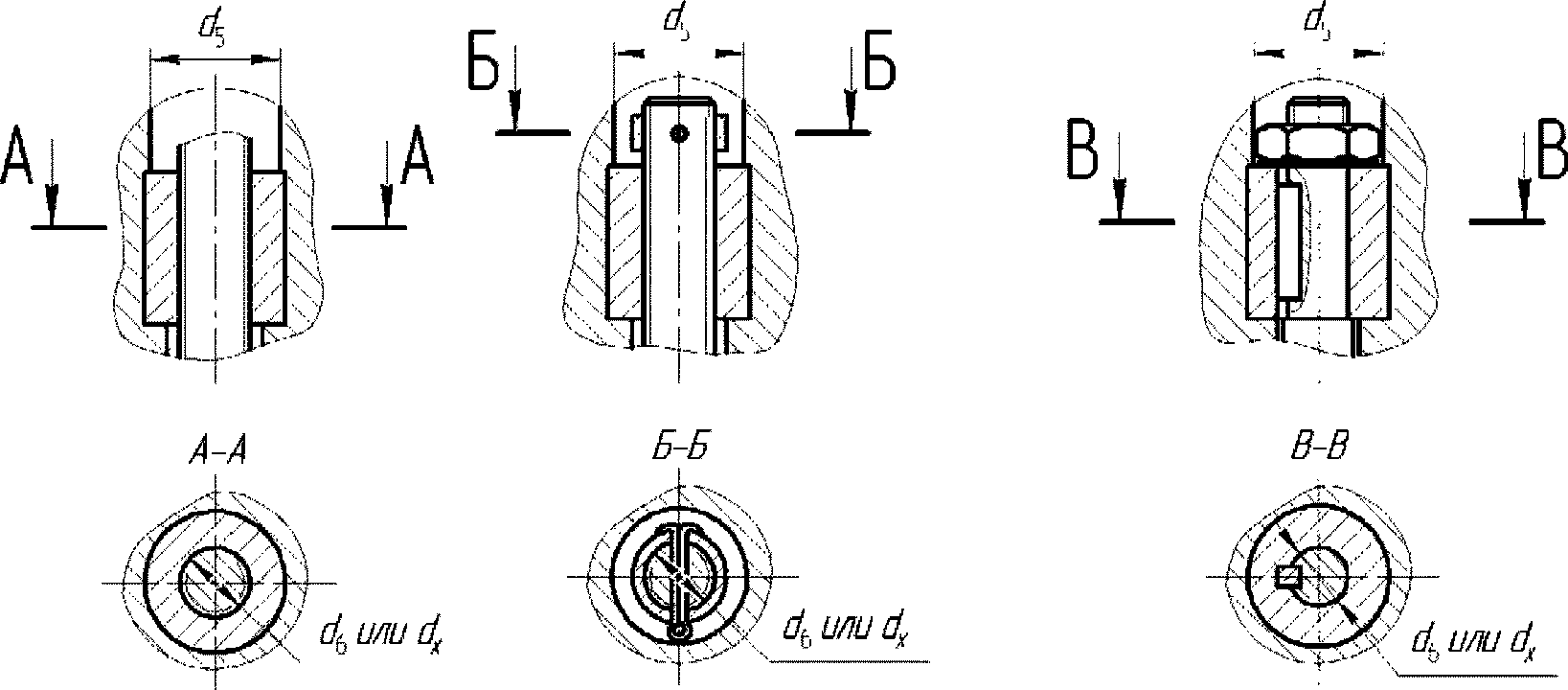

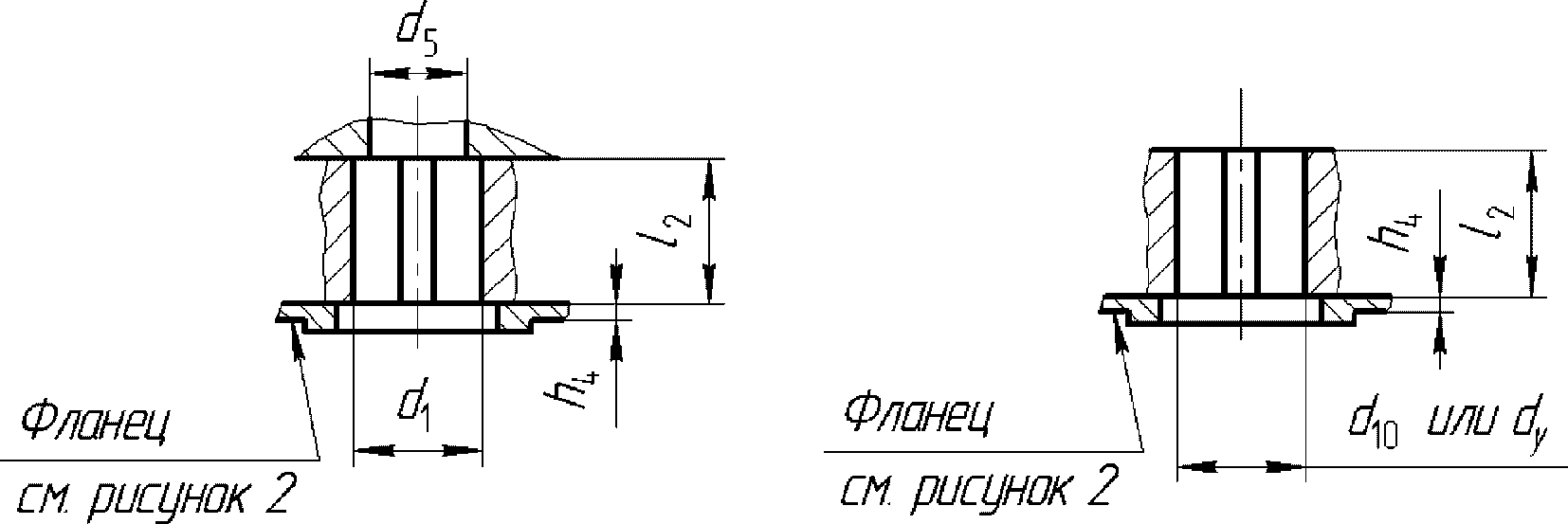

Рисунок 5 — Ведомые подвижные детали группы A

Таблица 4

Размеры подвижных деталей группы A

Размеры в миллиметрах

4.5.2.2 Размеры деталей группы B должны соответствовать рисункам 6, 7 и таблице 5.

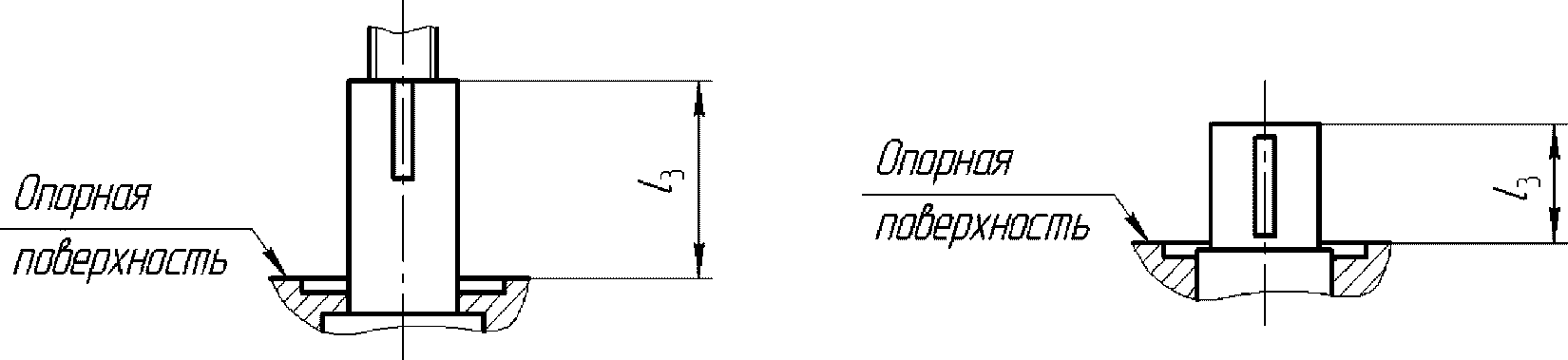

Рисунок 6 — Ведущие подвижные детали группы B

Примечание - Для нормальной работы ведущей и ведомой подвижных деталей необходимо ограничить длину ведомой подвижной детали l3 над опорной поверхностью для обеспечения необходимого зазора между этими деталями.

Рисунок 7 — Ведомые подвижные детали, группа B

Таблица 5

Размеры подвижных деталей группы B

Размеры в миллиметрах

4.6 Присоединения типов F03 - F60 для неполноповоротных приводов

4.6.1 Приведенные в таблице 1 крутящие моменты для типов присоединений F03 - F60 неполноповоротных приводов установлены для следующих условий:

• значения напряжения в шпильках (болтах) — при нагрузке не более 290 МПа;
• коэффициент трения между монтажными (опорными) поверхностями — 0,2.

Изменения этих параметров приводят к изменениям значений передаваемого крутящего момента.

Выбор типа присоединения для конкретных приводов должен производиться с учетом дополнительных крутящих моментов, которые могут возникнуть вследствие динамических нагрузок или других факторов.

Для нормальной работы ведущей и ведомой подвижных деталей необходимо ограничить длину ведомой подвижной детали над опорной поверхностью для обеспечения необходимого зазора между этими деталями.

4.6.2 Присоединения неполноповоротных приводов выполняют с помощью следующих конструктивных элементов:

• одной или двух шпонок;
• параллельной или диагональной квадратной головки;
• лысок.

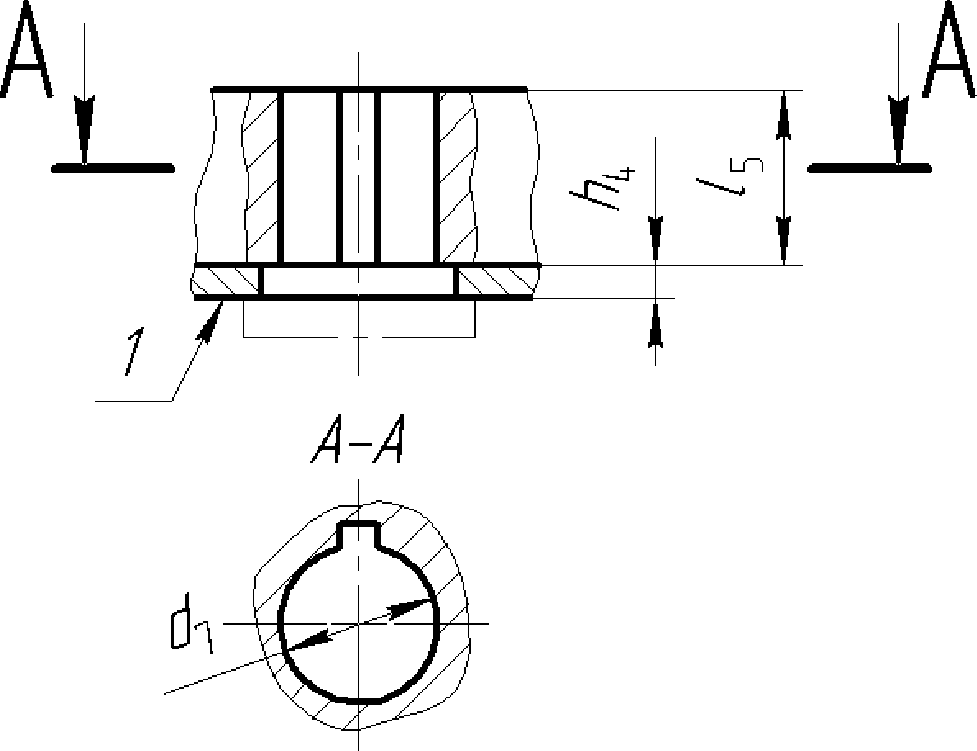

4.6.2.1 Размеры и крутящие моменты для валов с одной или двумя шпонками приведены на рисунке 8 и в таблице 6.

1 — поверхность взаимодействия

Рисунок 8 — Передача крутящего момента через шпонку

Таблица 6

Размеры и крутящие моменты для шпоночного соединения

Размеры в миллиметрах

Размеры шпонок должны соответствовать указанным в стандарте на шпонки.

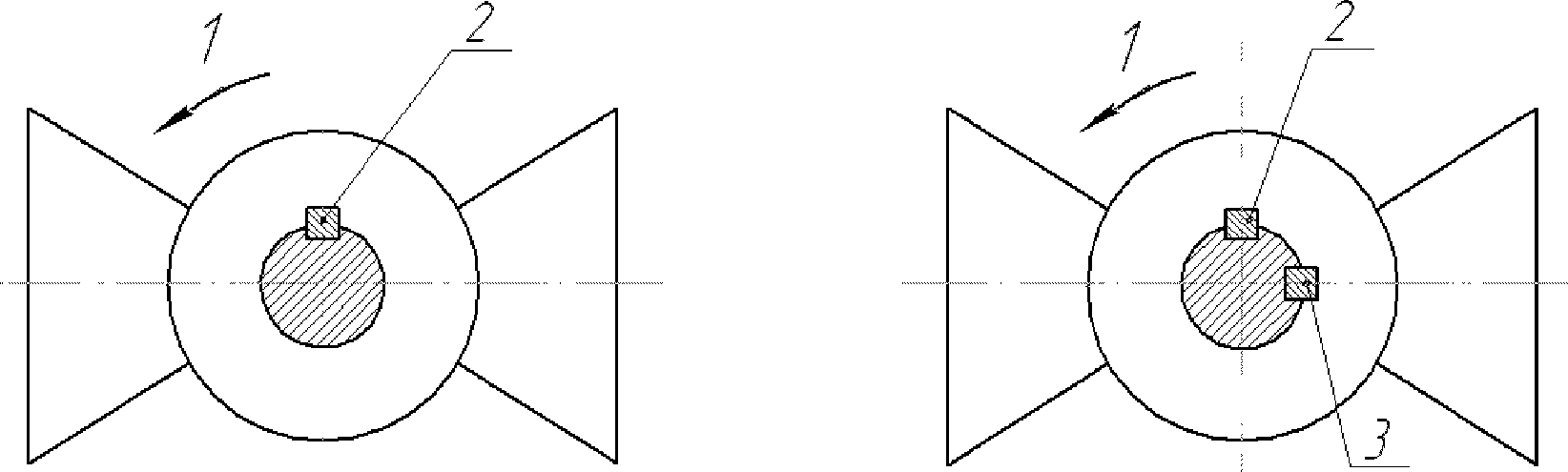

Шпоночная канавка на ведущем валу должна соответствовать положению шпонки на валу (шпинделе) арматуры согласно рисункам 9 или 10.

1 — направление открытия; 2, 3 — шпонка
Рисунок 9 — Положение одной шпонки на шпинделе закрытой арматуры		Рисунок 10 — Положение двух шпонок на шпинделе закрытой арматуры

4.6.2.2 Размеры и крутящие моменты для приводов под валы с параллельной диагональной квадратной головкой приведены на рисунках 11 и 12 и в таблице 7.

1 — поверхность взаимодействия

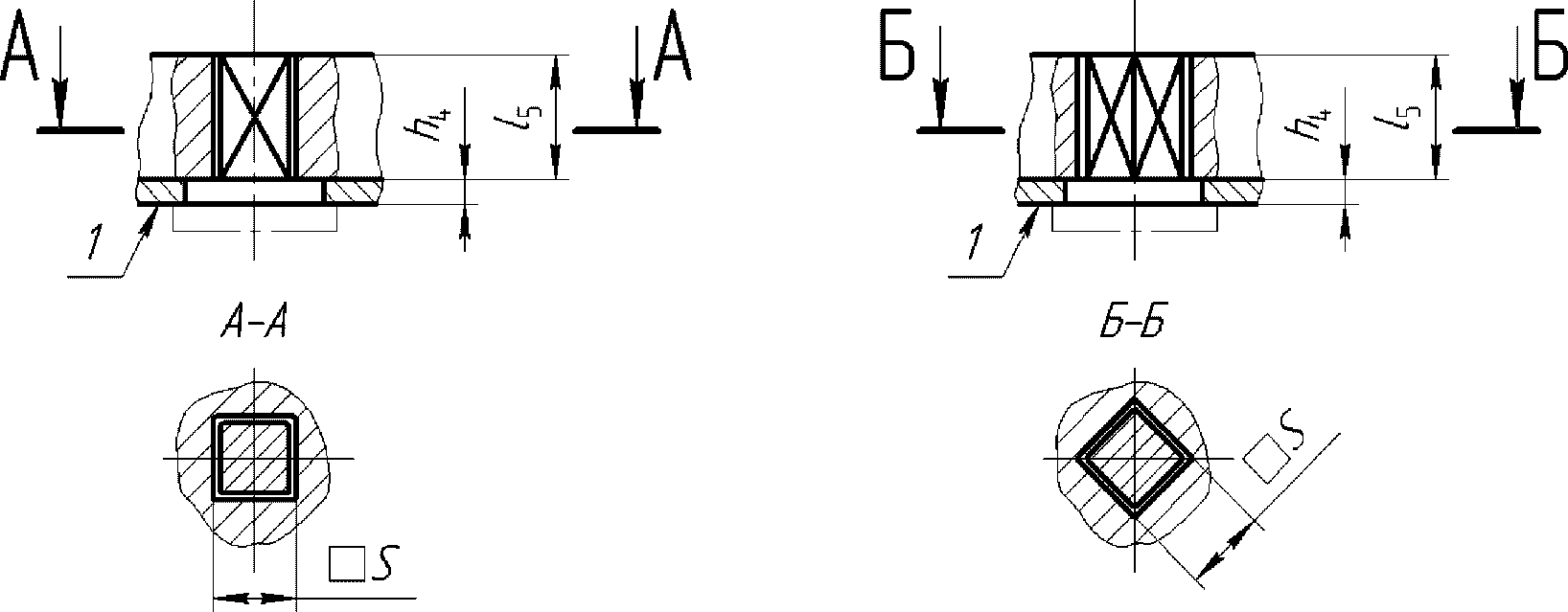

Рисунок 11 — Соединение с параллельной квадратной головкой		Рисунок 12 — Соединение с диагональной квадратной головкой

Таблица 7

Размеры и крутящие моменты для соединений с параллельной или диагональной квадратной головкой

Размеры в миллиметрах

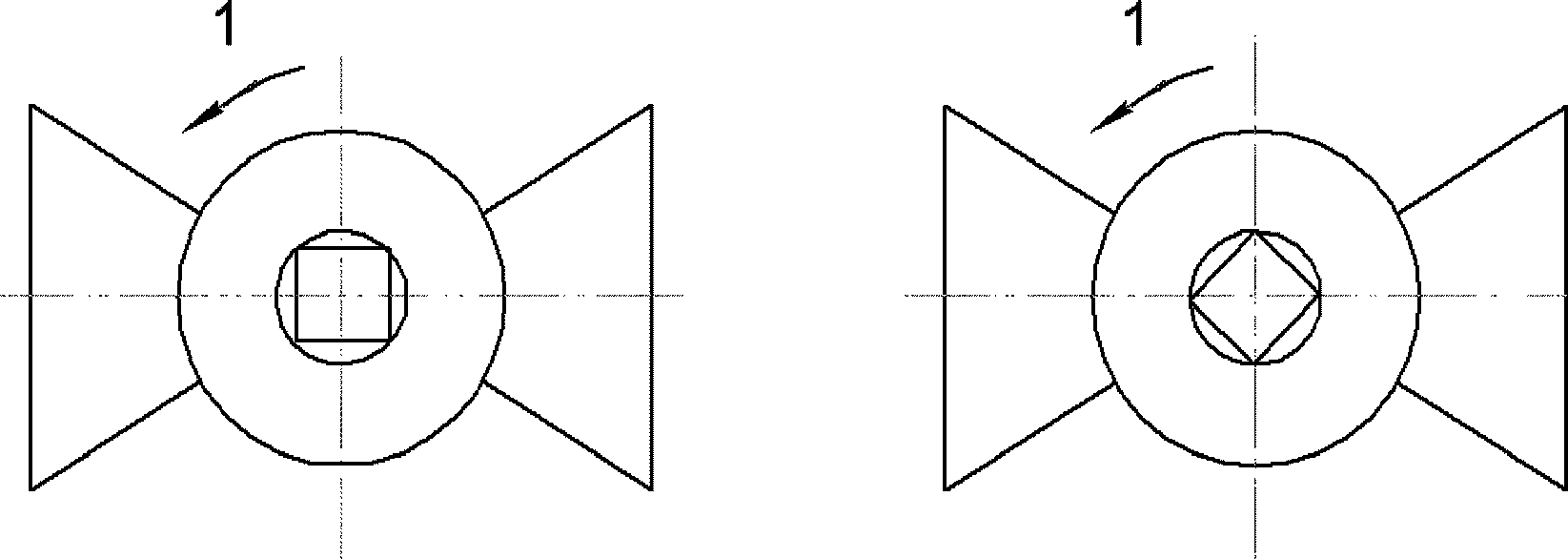

Положение параллельной или диагональной квадратной головки на закрытой арматуре должно соответствовать рисункам 13 и 14.

1 — направление открытия
Рисунок 13 — Положение параллельной квадратной головки на закрытой арматуре		Рисунок 14 — Положение диагональной квадратной головки на закрытой арматуре

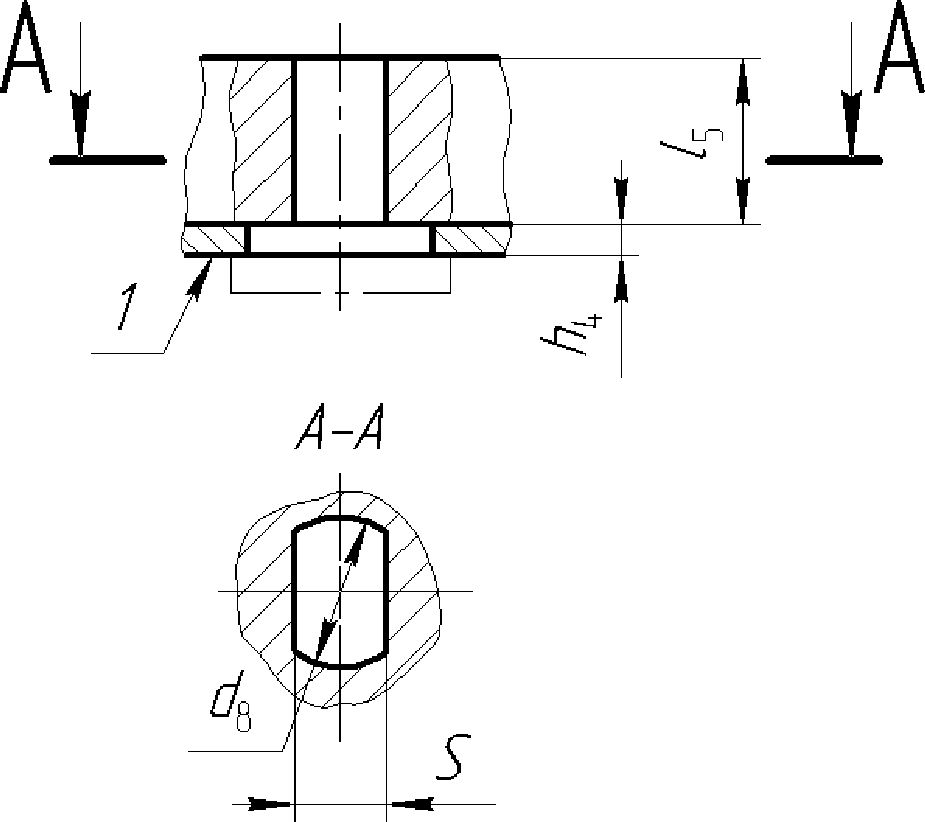

4.6.2.3 Размеры и крутящие моменты для соединений с лысками приведены на рисунке 15 и в таблице 8.

1 — поверхность взаимодействия

Рисунок 15 — Соединения с лысками

Таблица 8

Размеры и крутящие моменты для соединений с лысками

Размеры в миллиметрах

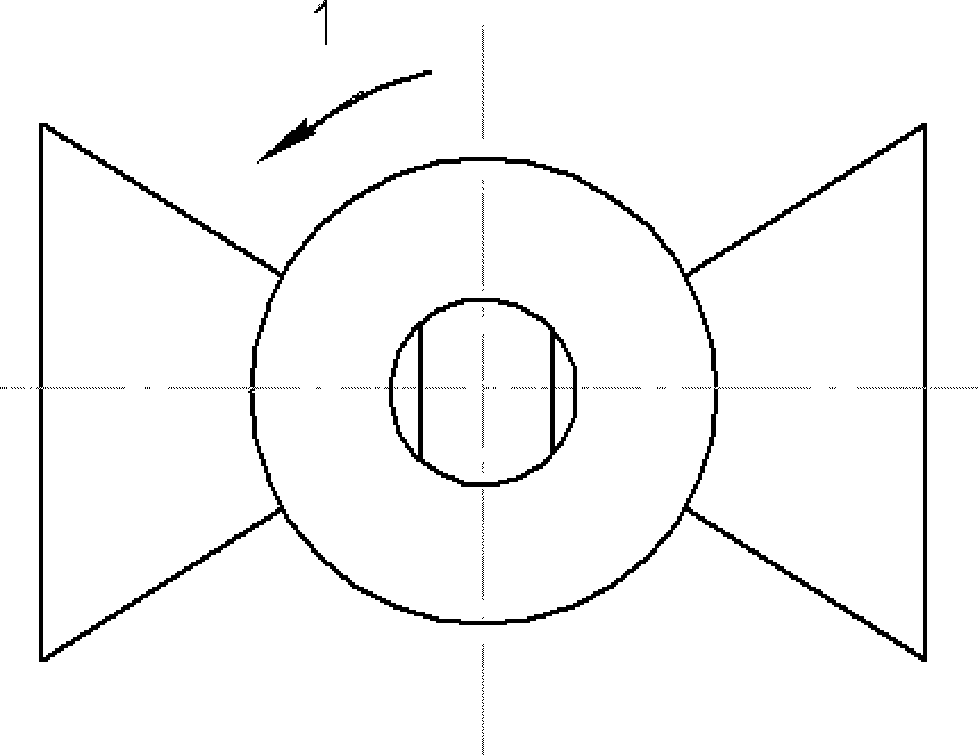

Положение плоской головки на закрытой арматуре должно соответствовать рисунку 16.

1 — направление открытия

Рисунок 16 — Положение соединения с лысками на закрытой арматуре

5 Обозначение типов присоединений

5.1 Присоединения типов МЧ, МК, АЧ, АК, Б, В, Г, Д многооборотных приводов

5.1.1 Для обозначения типа присоединений в документации привода и в заказной документации указывают тип присоединения и номер настоящего стандарта.

Пример - Тип присоединения АЧ ГОСТ Р 55510.

5.2 Присоединения типов F07 - F40 для многооборотных приводов

5.2.1 Для обозначения типа присоединений многооборотных приводов в документации привода и в заказной документации указывают:

• тип присоединения;
• обозначение многооборотного привода — M;
• номер настоящего стандарта (или стандарта [1]).

Пример - Тип присоединения F16M ГОСТ Р 55510.

5.3 Присоединения типов F03 - F60 для неполноповоротных приводов

5.3.1 Для обозначения типа присоединений неполноповоротных приводов в документации привода и в заказной документации указывают:

• тип присоединения — в соответствии с таблицей 1;
• обозначение неполноповоротного привода — P;
• наличие втулки:

а) Y — с втулкой;

б) N — без втулки;

• конструктивные элементы присоединений:

а) V — с одной шпонкой;

б) W — с двумя шпонками;

в) L — с параллельной квадратной головкой;

г) D — с диагональной квадратной головкой;

д) H — с лысками;

• размеры конструктивных элементов присоединений (в миллиметрах);

а) размер d7 — для приводов со шпонкой (таблица 6 и рисунок 8);

б) размер S — для приводов с квадратной головкой (таблица 7 и рисунки 11, 12) или с лысками (таблица 8 и рисунок 15);

• номер настоящего стандарта (или стандарта [2]).

Пример - Тип присоединения F16P-Y-V-18 ГОСТ Р 55510.

Приложение А (обязательное)

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МНОГООБОРОТНЫХ ПРИВОДОВ ДЛЯ ТИПОВ ПРИСОЕДИНЕНИЙ МЧ, МК, АЧ, АК, Б, В, Г, Д

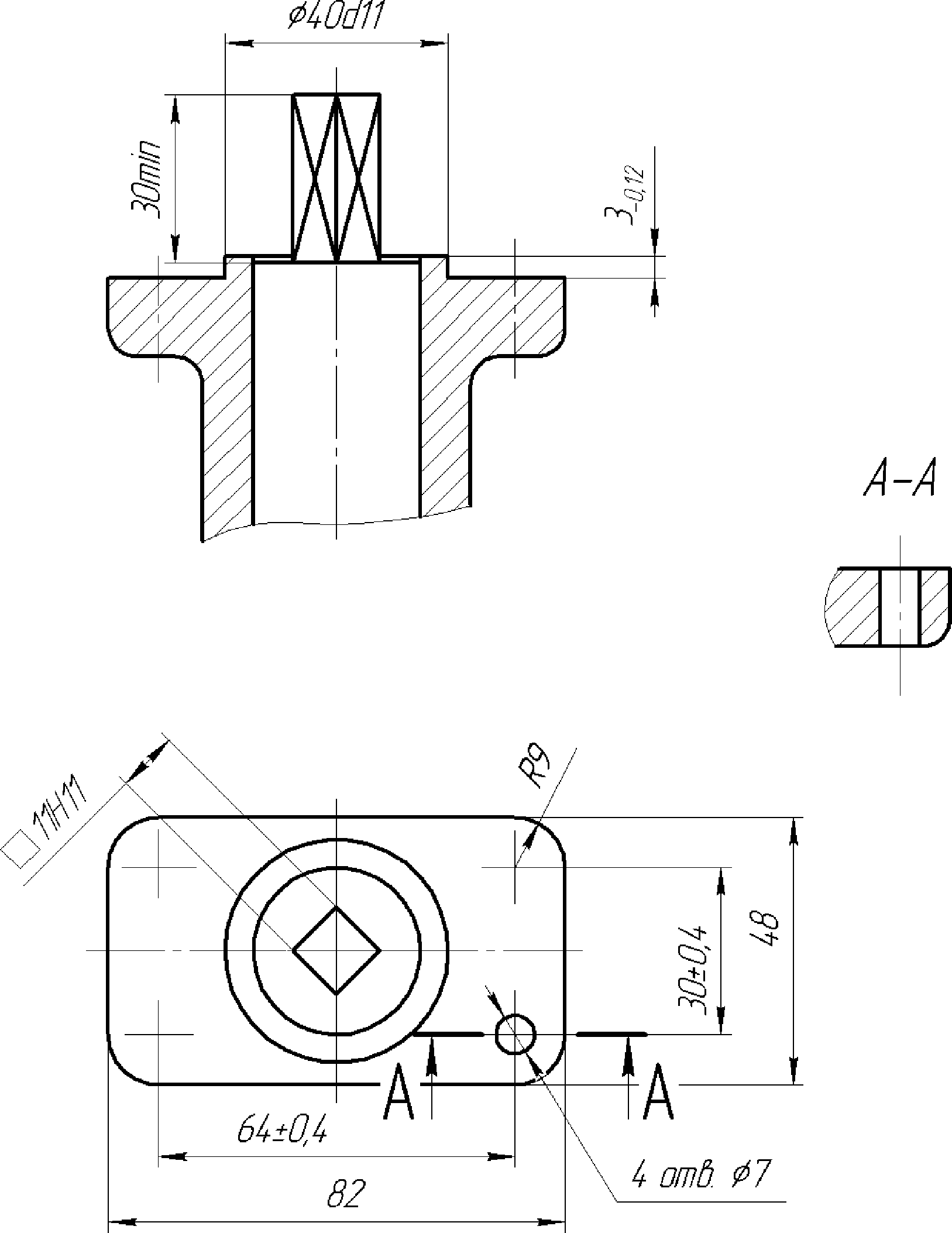

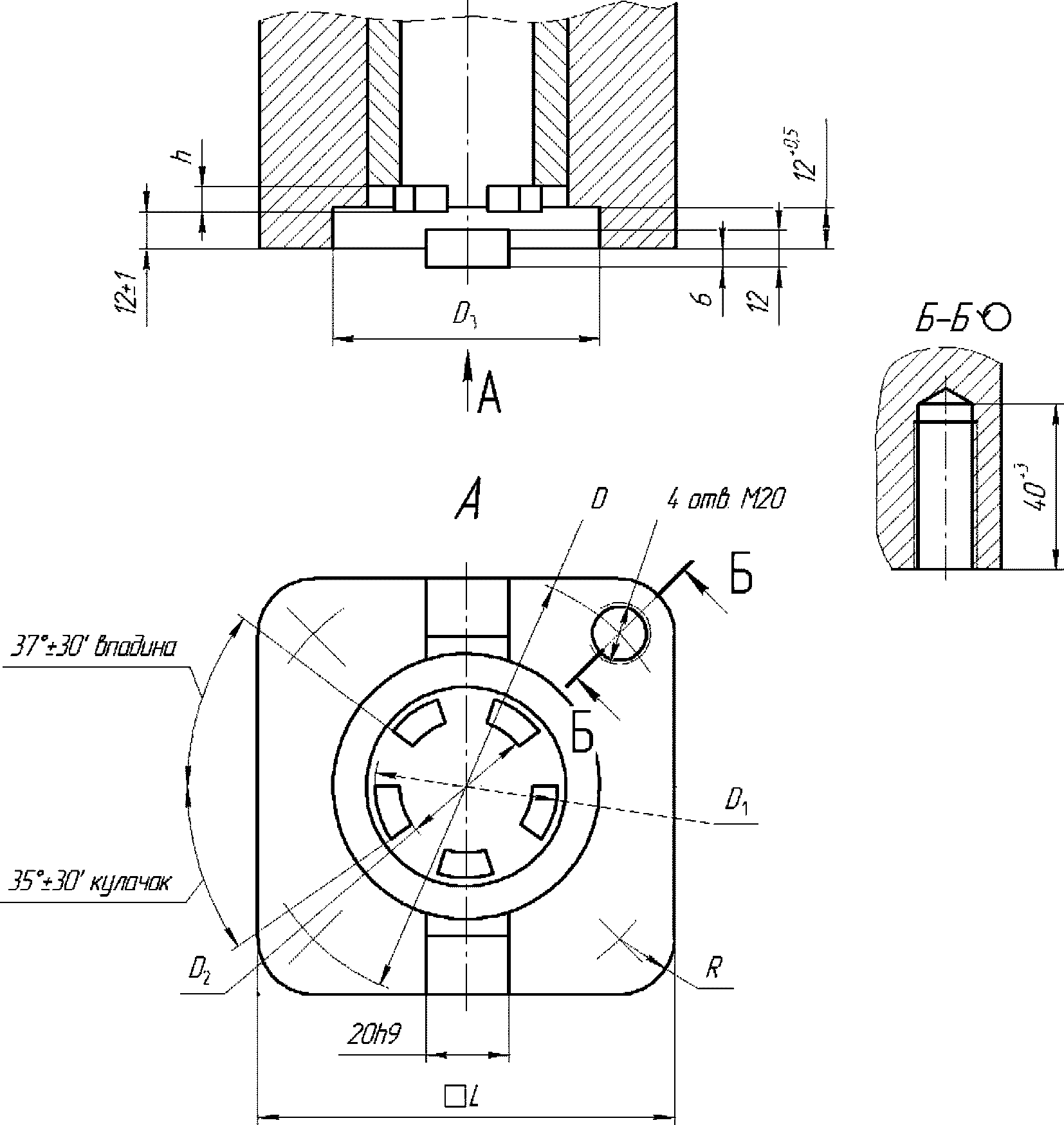

Рисунок А.1 — Присоединение привода типа МЧ

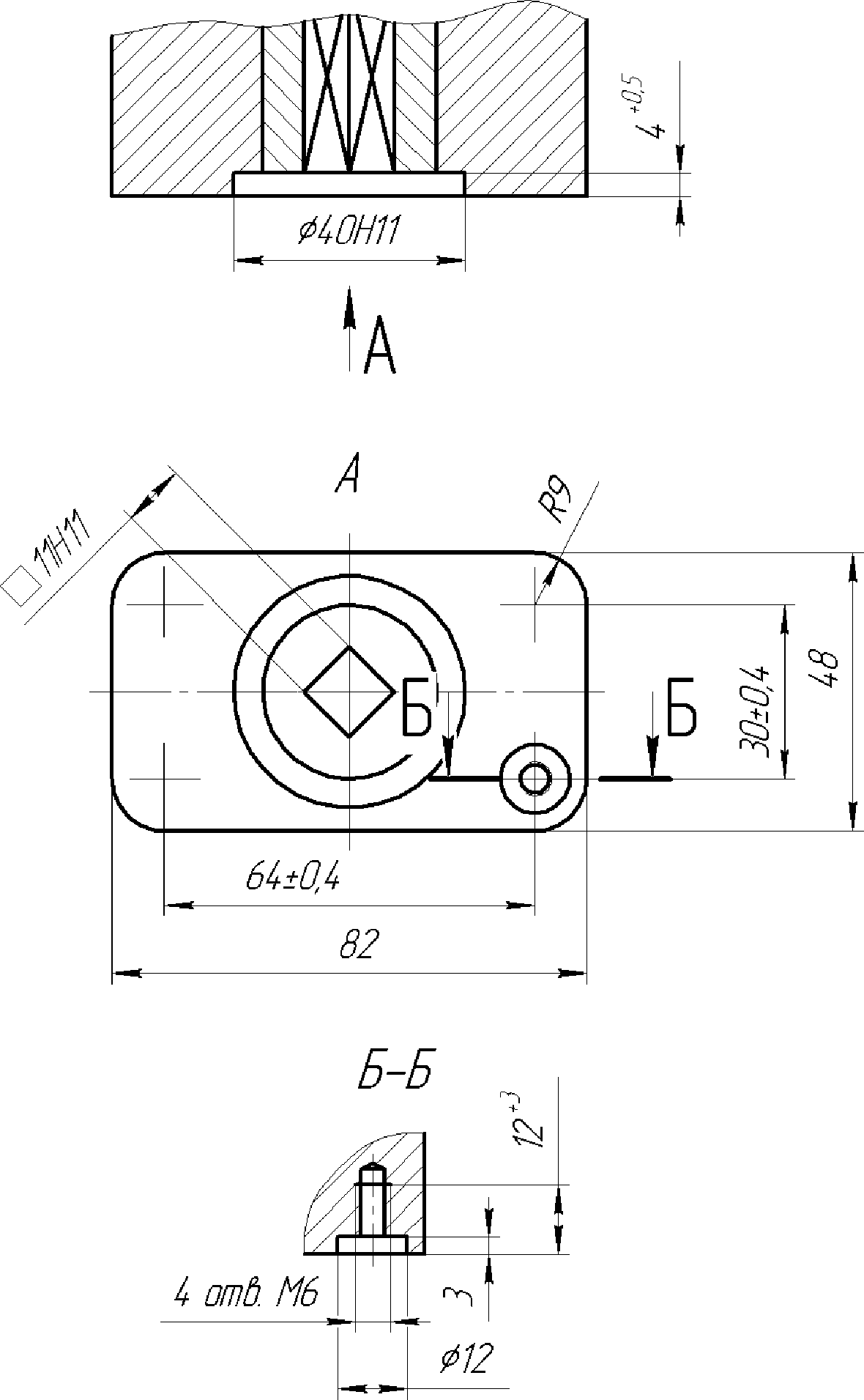

Рисунок А.2 — Ответное присоединение трубопроводной арматуры типа МЧ

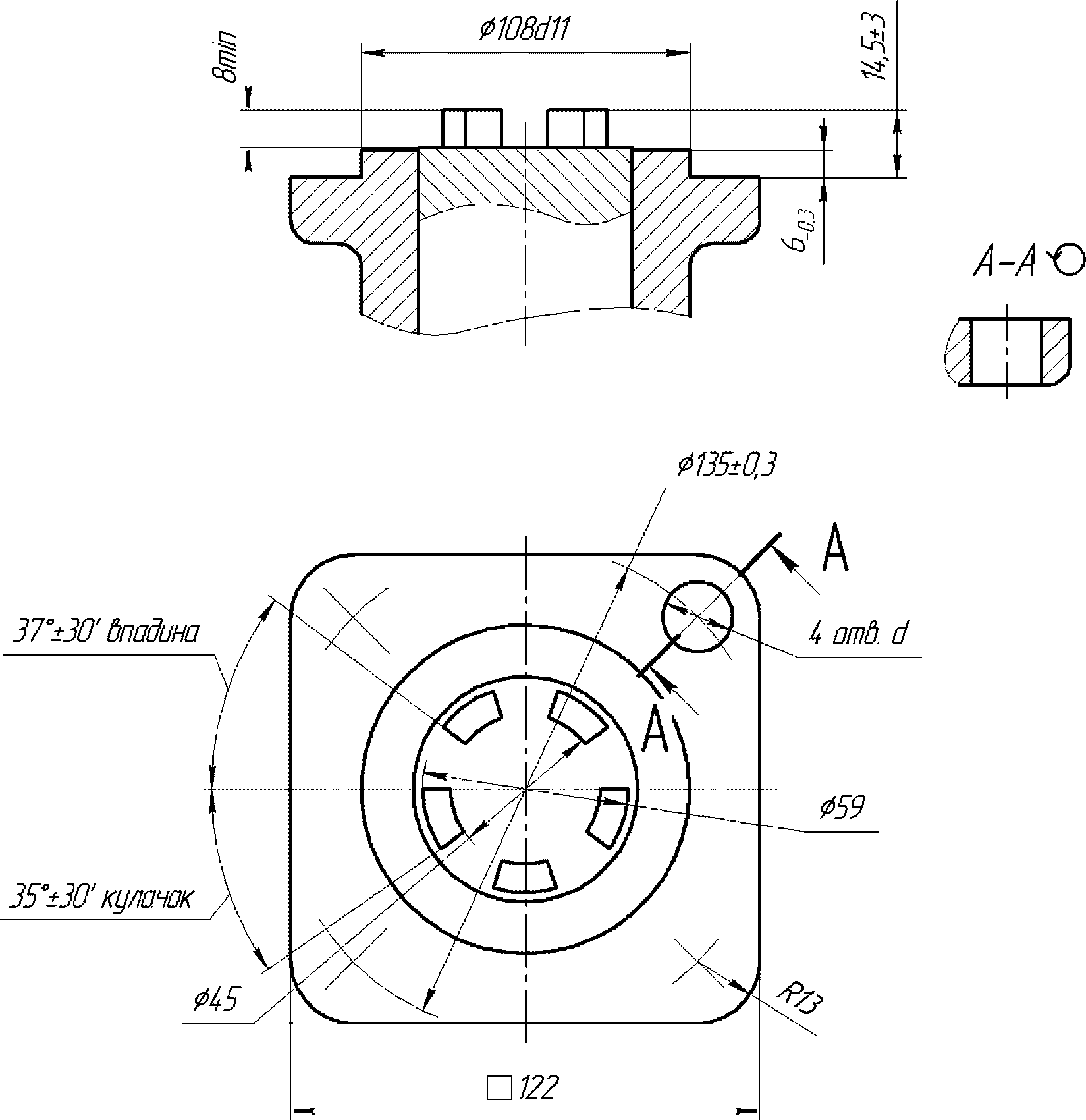

Рисунок А.3 — Присоединение привода типа МК

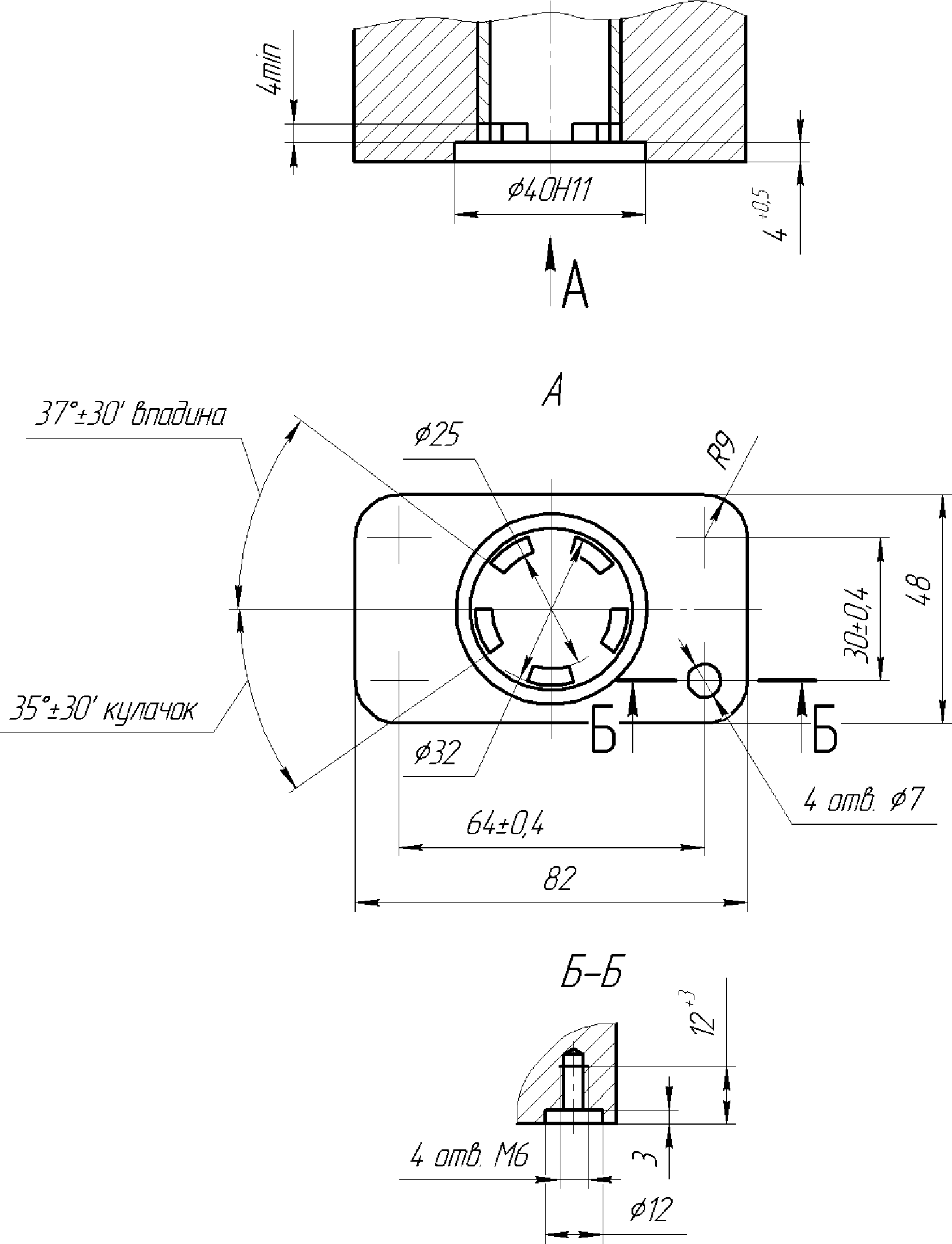

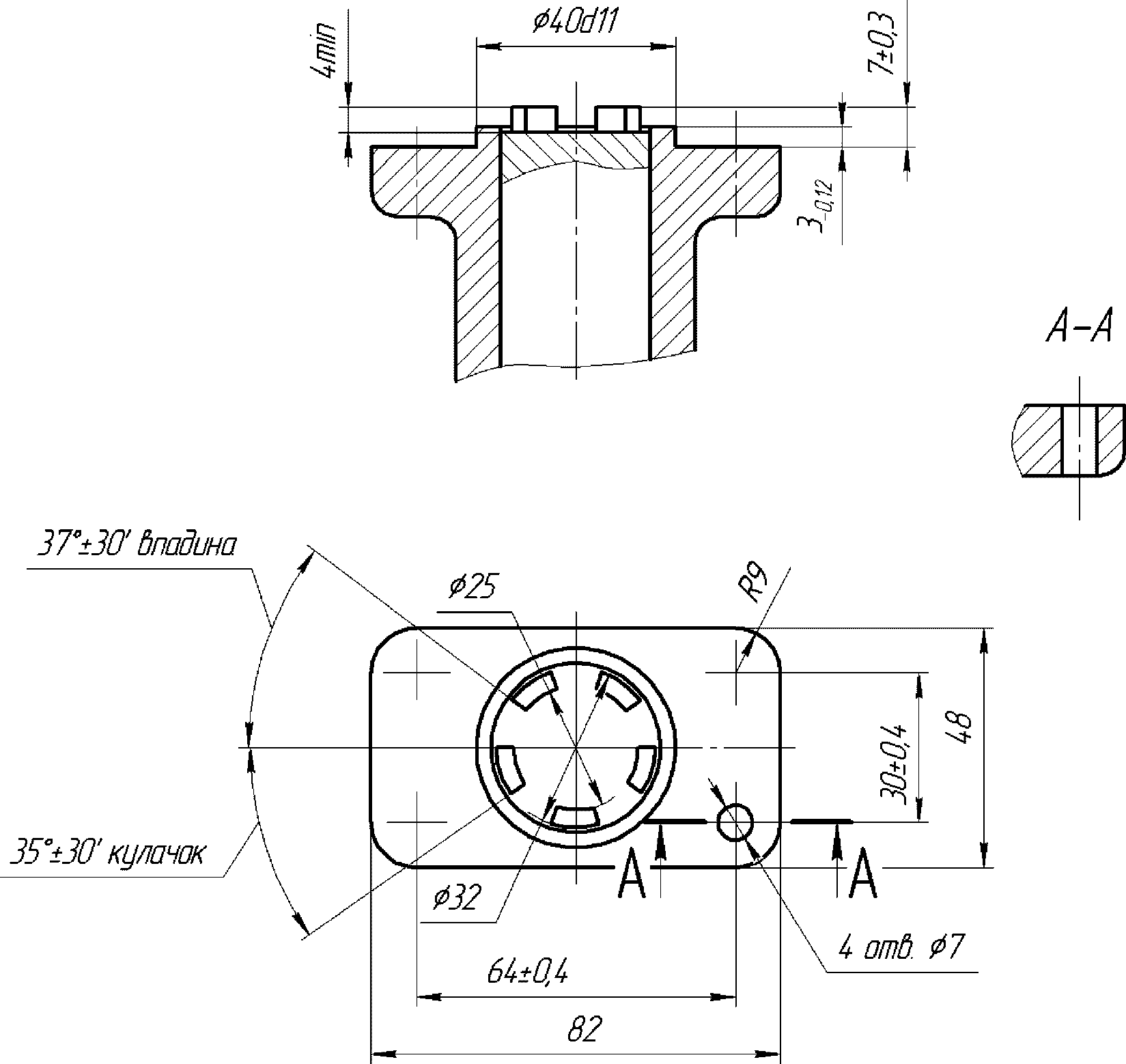

Рисунок А.4 — Ответное присоединение трубопроводной арматуры типа МК

Рисунок А.5 — Присоединение привода типа АЧ

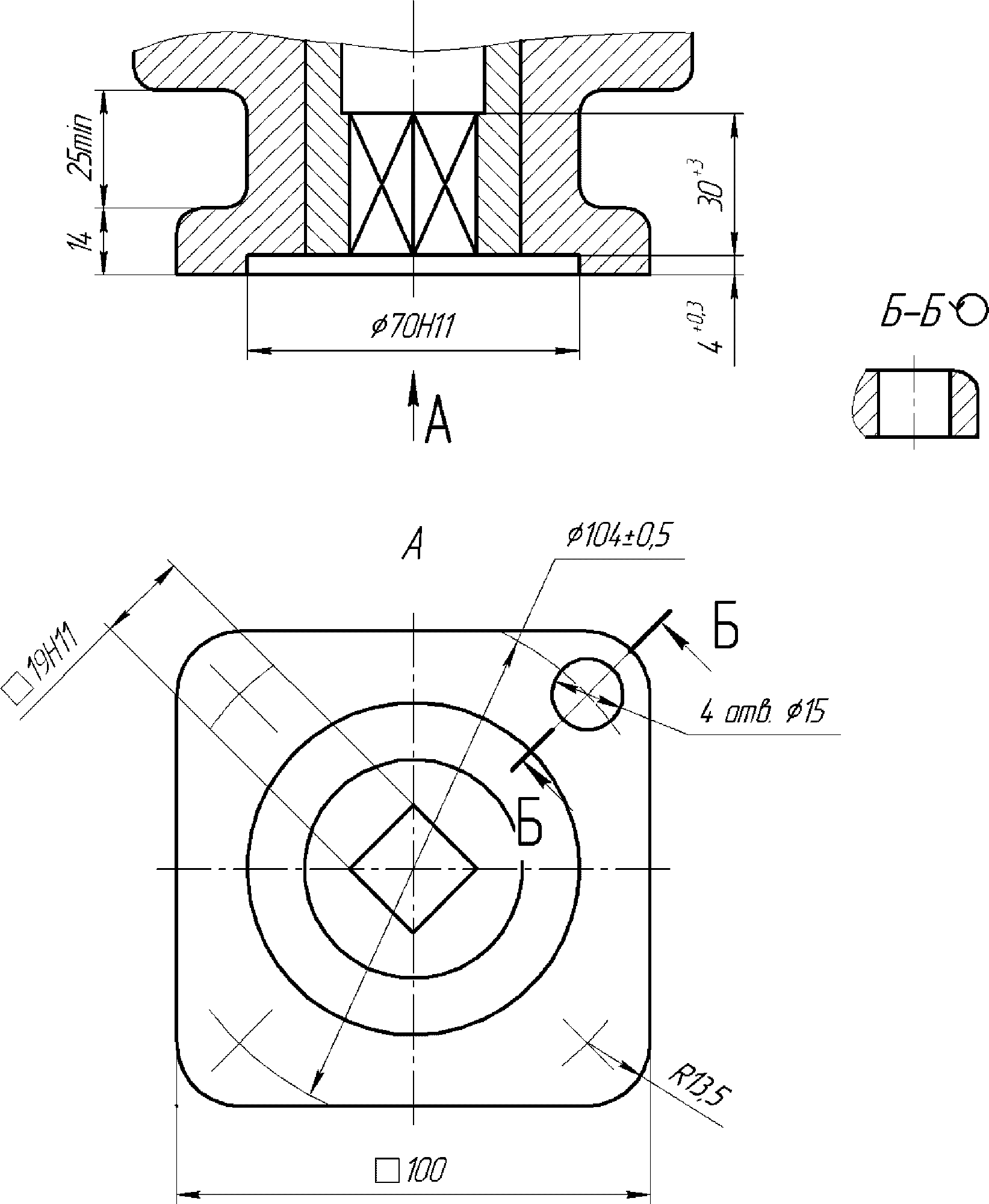

Рисунок А.6 — Ответное присоединение трубопроводной арматуры типа АЧ

Рисунок А.7 — Присоединение привода типа АК

Рисунок А.8 — Ответное присоединение трубопроводной арматуры типа АК

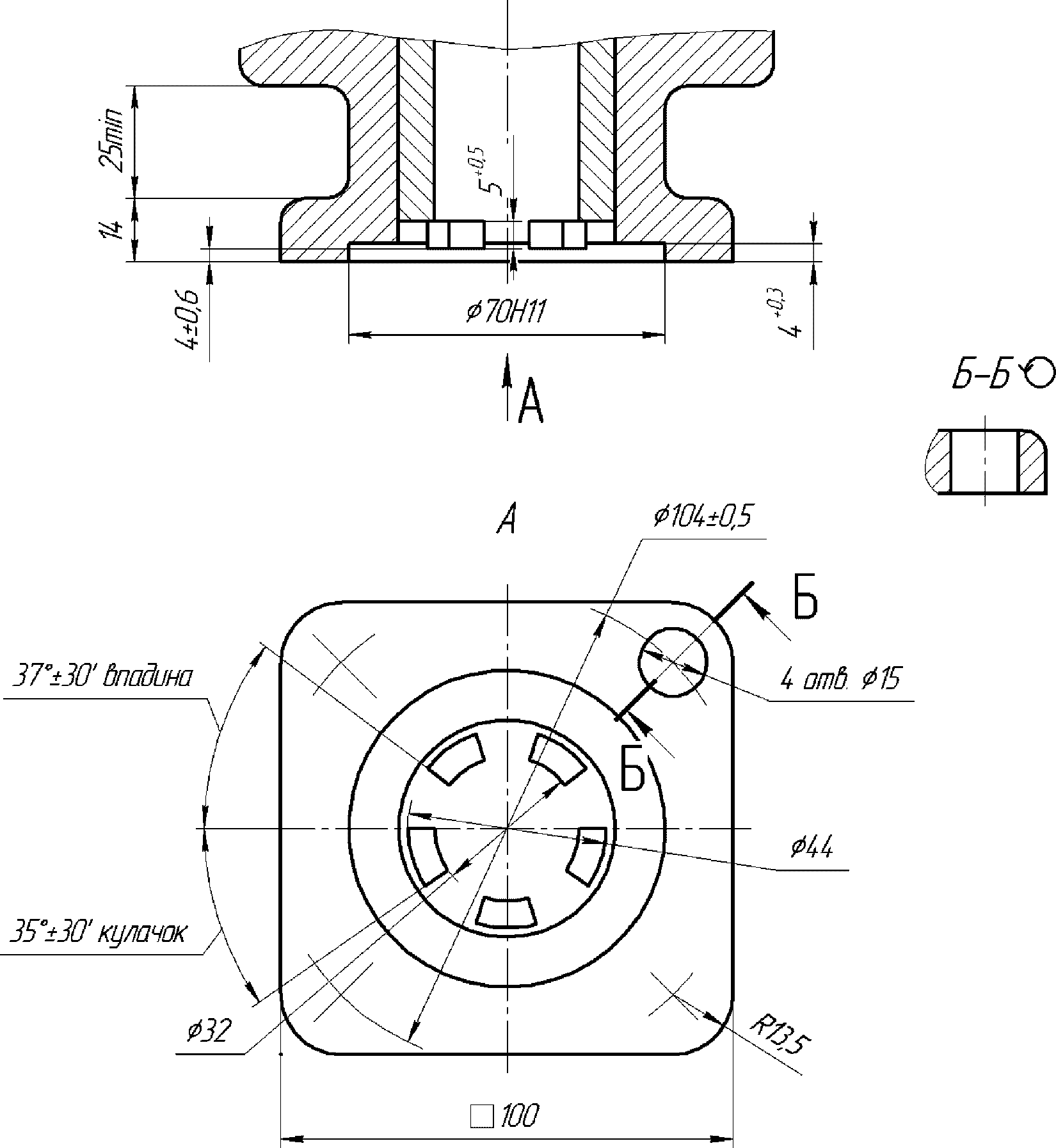

Рисунок А.9 — Присоединение привода типа Б

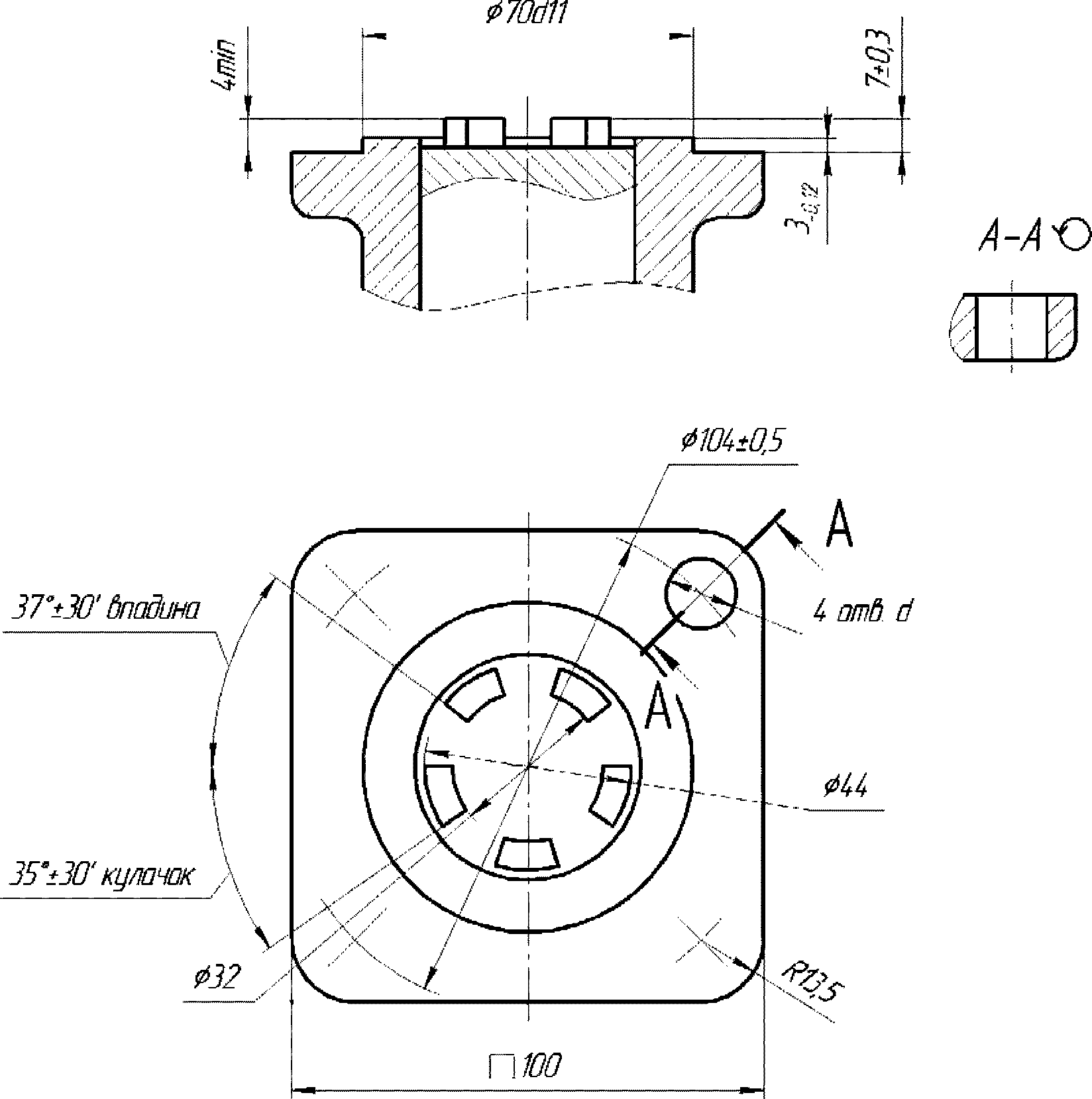

Рисунок А.10 — Ответное присоединение трубопроводной арматуры типа Б

Размеры в миллиметрах

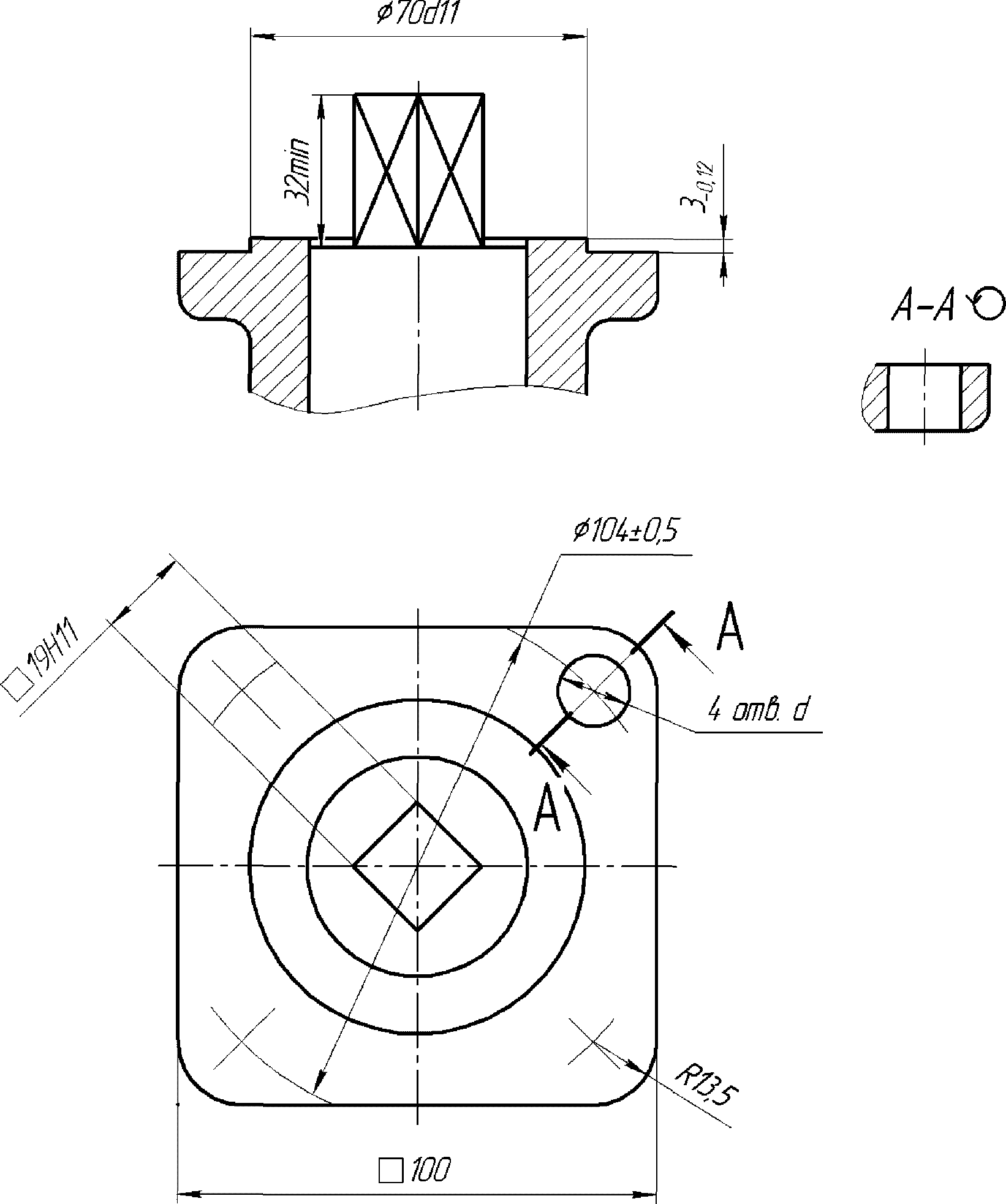

Рисунок А.11 — Присоединение привода типов В и Г

Размеры в миллиметрах

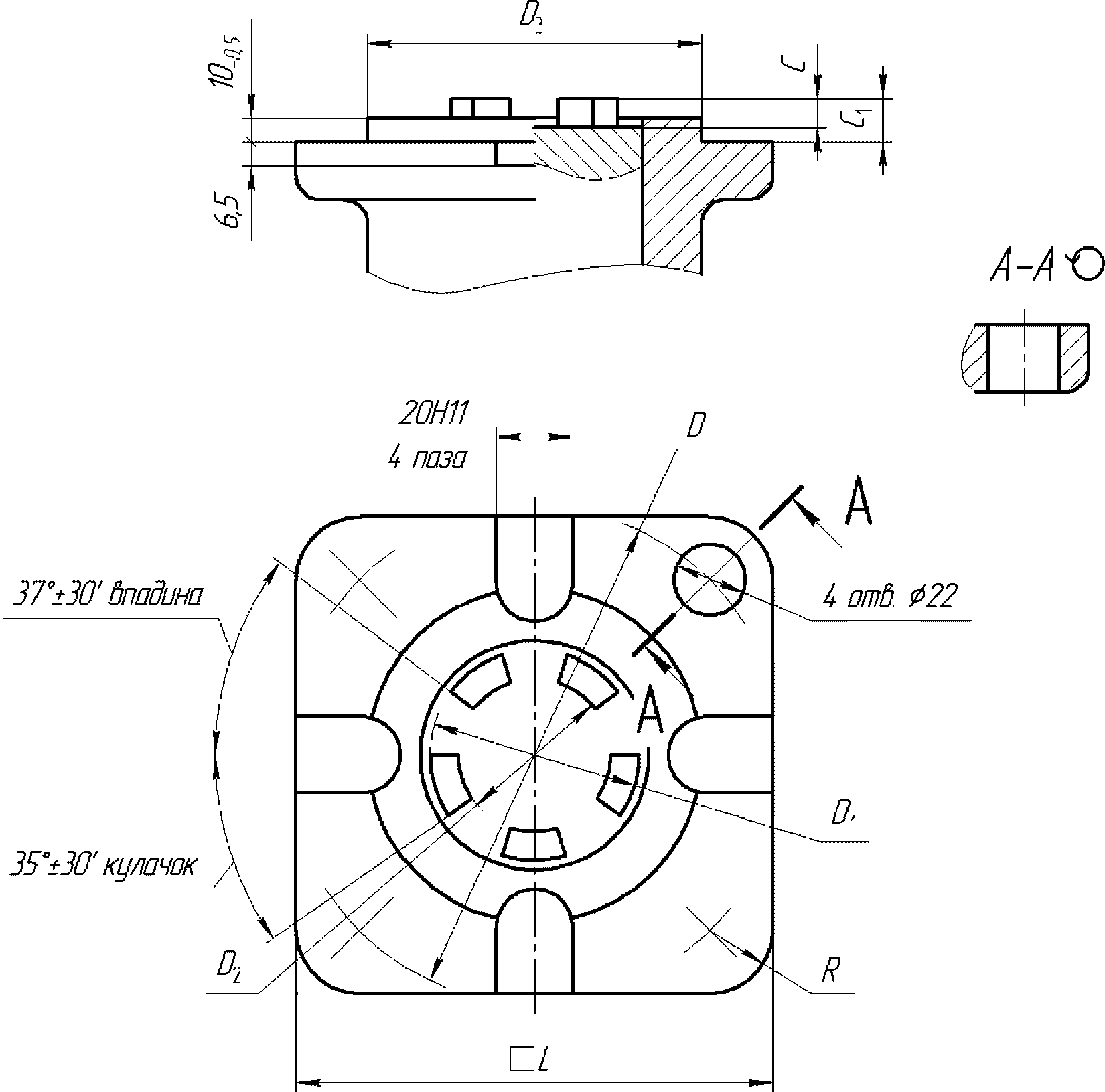

Рисунок А.12 — Ответное присоединение трубопроводной арматуры типов В и Г

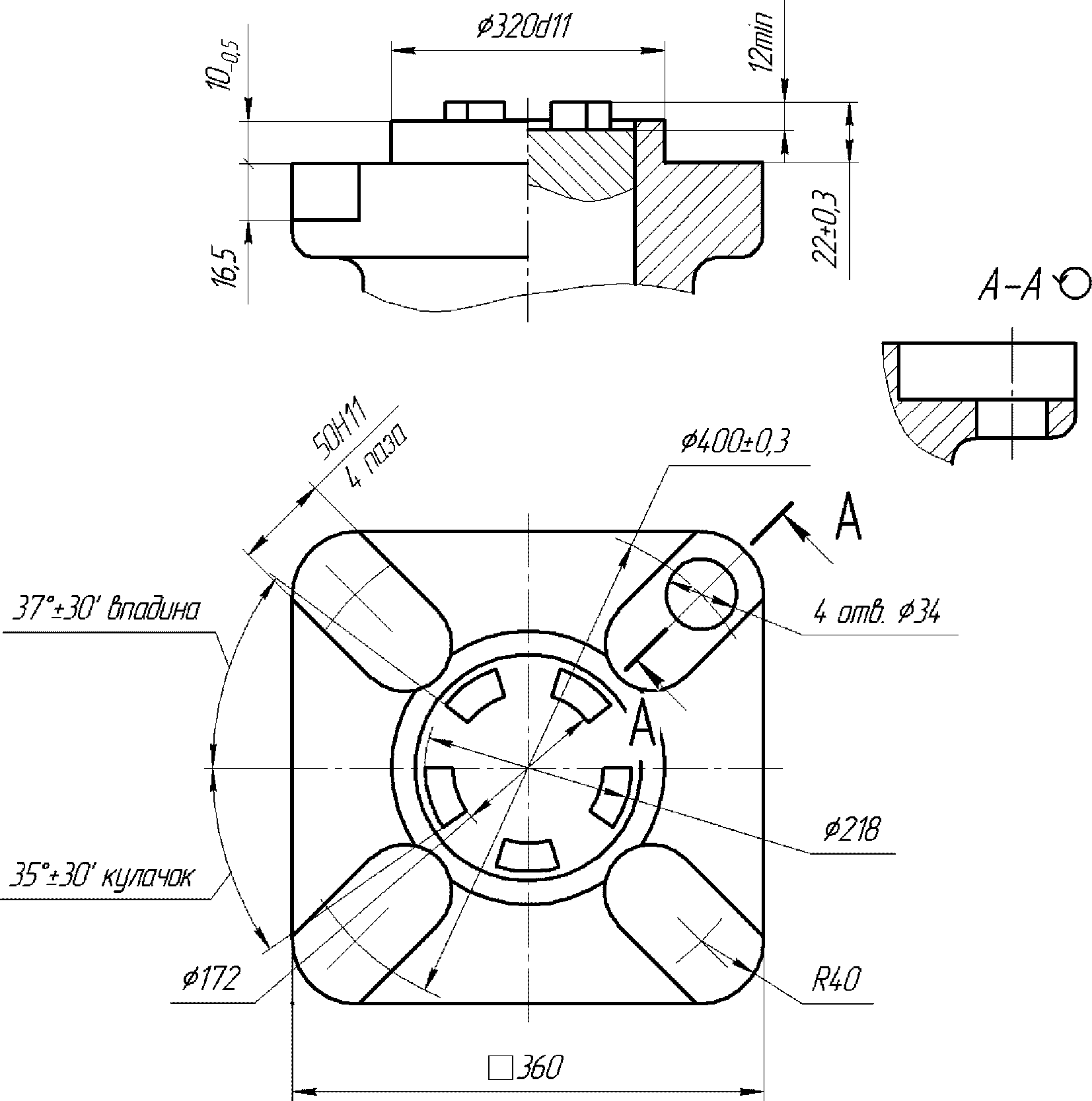

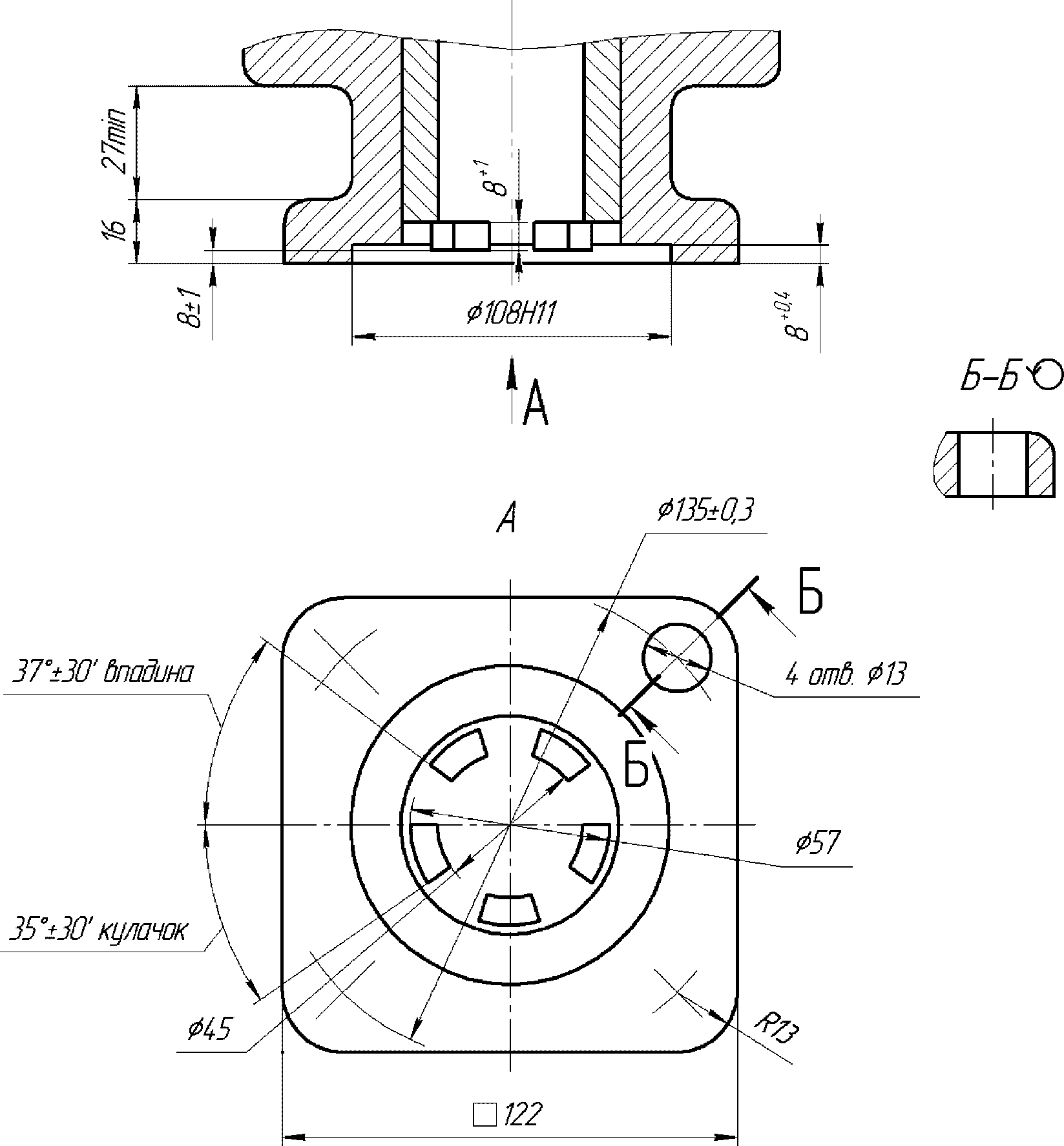

Рисунок А.13 — Присоединение привода типа Д

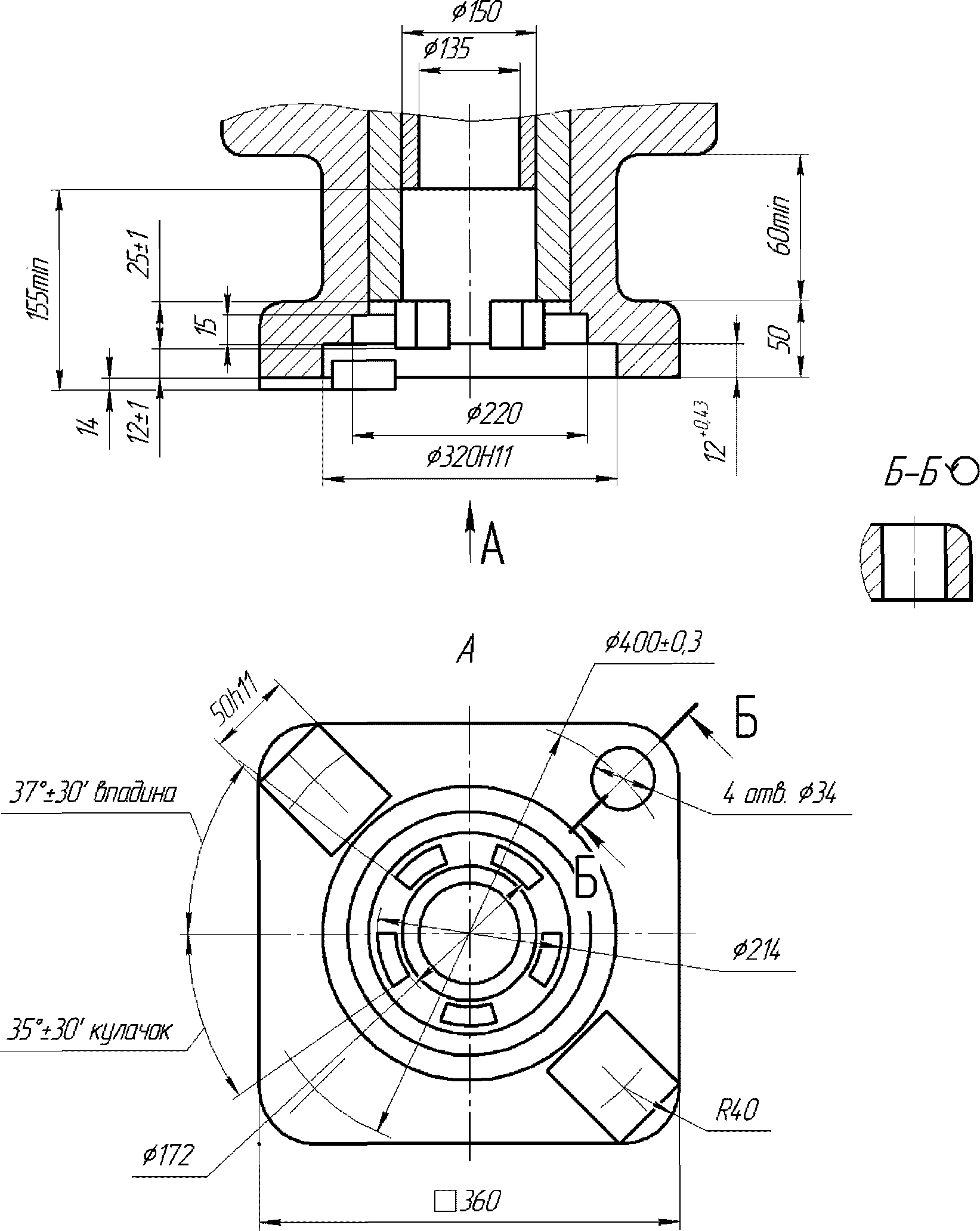

Рисунок А.14 — Ответное присоединение трубопроводной арматуры типа Д
