ГОСТ Р 53409-2009. Национальный стандарт Российской Федерации. Автомобильные транспортные средства. Сцепления сухие фрикционные. Общие технические требования и методы испытаний

(утв. и введен в действие Приказом Ростехрегулирования от 14.10.2009 № 451-ст)

(ред. от 07.10.2020)

General technical requirements and test methods

Группа Д25

ОКС 43.040.50

ОКП 45 0000

Дата введения 1 июля 2010 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 «Дорожный транспорт»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2009 г. № 451-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт распространяется на сцепления сухие фрикционные (далее — сцепления), их узлы и детали, предназначенные для трансмиссий автотранспортных средств категорий M и № по ГОСТ Р 52051, а также для других транспортных средств, машин и механизмов.

Примечание — Данный стандарт не исключает применение согласованных между изготовителем и потребителем соответствующих ТУ на отдельные компоненты сцепления.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52051-2003 Механические транспортные средства и прицепы. Классификация и определения

ГОСТ Р 52431-2005 Автомобильные транспортные средства. Аппараты тормозных систем с гидравлическим приводом тормозов. Технические требования и методы испытаний

(ссылка введена Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

ГОСТ Р 52452-2005 Автомобильные транспортные средства. Трубки и шланги гидравлического и пневматического приводов тормозов. Технические требования и методы испытаний

(ссылка введена Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

ГОСТ 2.314-68 Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий

ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 1786-95 Накладки фрикционные. Общие технические требования

ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16536-90 Ящики деревянные для продукции автомобильной промышленности. Технические условия

ГОСТ ИСО 1940-1-2007 Вибрация. Требования к качеству балансировки жестких роторов. Часть 1. Определение допустимого дисбаланса

(в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

ГОСТ 24634-81Э Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по [1].

4 Основные параметры и/или размеры

4.1 К основным параметрам и размерам сцепления относят:

• максимальный крутящий момент, передаваемый сцеплением;
• ход выключения сцепления;
• усилие выжима сцепления при указанном в конструкторских документах (КД) ходе концов рычагов (упорного кольца, пяты, концов лепестков);
• монтажный размер (расстояние от поверхности трения маховика до опорной поверхности муфты выключения сцепления, с которой контактирует вилка выключения сцепления).

4.2 К основным параметрам и размерам отдельных составляющих (ведущие диски, ведомые диски, муфты выключения, тросы приводов, гидроцилиндры приводов), входящих в комплекты сцеплений, относят:

для ведущего (нажимного) диска с кожухом в сборе:

• дисбаланс,
• усилие выжима сцепления при указанном в КД ходе концов рычагов (упорного кольца, пяты, концов лепестков),
• торцовое биение концов рычагов (упорного кольца, пяты, концов лепестков),
• расстояние от концов рычагов (упорного кольца, пяты, концов лепестков) до поверхности трения маховика,

• погрешность величины перемещения диска к положению равновесия после прижатия диска к опорной поверхности;

• торцовое биение диска,

• максимальное относительное угловое перемещение ведущего и ведомого звеньев демпфера сцепления,
• момент замыкания демпфера сцепления,

• внутренний диаметр накладки;

для муфты выключения сцепления см. таблицу 1;

для троса привода — перемещение троса в оболочке;

для гидроцилиндров привода — перемещение поршня главного и рабочего цилиндров в осевом направлении.

Таблица 1

Наименование параметра и размера	Вид муфты
	с подшипником в сборе	с самоустанавливающимся подшипником в сборе
Плавность относительного углового перемещения элементов подшипника муфты выключения сцепления	+	+
Торцовое биение поверхности контакта муфты с элементами ведущего диска сцепления (рычагами, упорным кольцом, пятой, лепестками)	+	+
Параметры поверхности скольжения муфты по направляющей втулке коробки передач (диаметр центрального отверстия, шероховатость)	+	+
Радиальное перемещение подшипника относительно муфты	-	+
Усилие радиального перемещения подшипника	-	+
Плавность перемещения муфты выключения сцепления относительно направляющей втулки	-	+
(в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст) Примечание — Знак «+» означает наличие параметра, знак «-» — отсутствие.

5 Общие технические требования

5.1 Сцепления должны соответствовать требованиям настоящего стандарта и КД, утвержденной в установленном порядке.

5.2 Сцепление должно обеспечивать плавное, без рывков и вибраций, трогание транспортного средства с места.

Абзац исключен с 01.03.2021. - Изменение № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст.

5.3 Максимальный крутящий момент, передаваемый сцеплением, должен быть в пределах:

- 1,20 — 1,75Memax — для легковых автомобилей;

- 1,60 — 2,25Memax — для грузовых автомобилей и автобусов;

- 2,00 — 3,00Memax — для грузовых автомобилей с прицепом и большегрузных автомобилей;

Memax — максимальный крутящий момент двигателя транспортного средства, для которого предназначено сцепление.

5.4 Ход выключения сцепления должен обеспечивать отсоединение двигателя от трансмиссии без явлений «ведения».

5.5 Допустимый дисбаланс (ГОСТ ИСО 1940-1) ведущего (нажимного) диска с кожухом, ведомого диска, среднего ведущего диска двухдискового сцепления не должен быть более произведения их массы и допустимого удельного дисбаланса, указанного в таблице 2.

(в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

Таблица 2
	Наружный диаметр поверхности трения сцепления, мм	Допустимый удельный дисбаланс, гсм/кг, не более
ведущего диска с кожухом в сборе	ведомого диска	160 — 210
10,0	18,5	215 — 240
7,0	12,0	250 — 300
6,5	8,0	310 — 350
6,0 (4,5 <*>)	7,0	380 — 430
5,7 6,5 <*> Для среднего ведущего диска (для двухдискового сцепления).

Примечание — Для ведущих дисков сцепления, центрирование и установка кожуха которых на маховике осуществляется посредством пары «паз — шип», допустимый дисбаланс определяет предприятие-разработчик.

5.6 Торцовое биение концов рычагов (упорного кольца, пяты, лепестков) ведущего (нажимного) диска сцепления не должно быть более:

• 0,65 мм — для легковых автомобилей с системой привода выключения сцепления без постоянного поджатия муфты выключения сцепления к концам рычагов (упорного кольца, пяты, лепестков) ведущего (нажимного) диска сцепления;
• 0,80 мм — для остальных автомобилей.

5.7 Перемещение нажимного диска при установленном перемещении концов рычагов (упорного кольца, пяты, лепестков) должно быть не менее суммы увеличения толщины ведомого диска при снятии осевой нагрузки и максимально допустимого его торцового биения плюс 0,2 мм.

5.8 Погрешность перемещения среднего ведущего диска двухдискового сцепления к положению равновесия после прижатия его к опорной поверхности не должна быть более 0,1 мм.

5.9 Торцовое биение ведомого диска, измеренное на расстоянии, равном внутреннему радиусу накладок плюс 2/3 их ширины, не должно быть более:

• 0,5 мм — для легковых автомобилей;
• 0,8 мм — для грузовых автомобилей, автобусов.

Примечание — Допускается проводить комплексный контроль торцового биения поверхностей трения фрикционных накладок, их отклонений от плоскостности и параллельности с использованием приспособления, между двумя дисками которого, расположенными на заданном в КД расстоянии друг от друга, на шлицевом вале посажен контролируемый ведомый диск. В этом приспособлении сопротивление вращению ведомого диска не должно превышать заданного в КД значения крутящего момента.

5.10 Отклонение от параллельности поверхностей накладок ведомого диска не должно быть более:

• 0,2 мм — для легковых автомобилей;
• 0,6 мм — для грузовых автомобилей и автобусов под нагрузкой сжатия, соответствующей включенному состоянию сцепления.

5.11 Расстояние от головок заклепок до поверхностей трения накладок ведомого диска должно быть не менее:

• 1,0 мм — для легковых автомобилей;
• 1,5 мм — для сцеплений грузовых автомобилей и автобусов.

5.12 Момент замыкания демпфера сцепления должен быть в пределах 1,0 — 1,4Me_max, для легковых автомобилей — 1,25 — 1,45Me_max.

5.13 Технические требования к фрикционным накладкам — по ГОСТ 1786.

5.14 Торцовое биение поверхностей муфты, контактирующих с элементами ведущего диска сцепления (рычагами, упорным кольцом, пятой, лепестками), не должно быть более:

• 0,1 мм — для легковых автомобилей;
• 0,2 мм — для грузовых автомобилей и автобусов.

5.15 Усилие и радиальное перемещение подвижного в радиальном направлении подшипника муфты выключения сцепления должны обеспечивать его самоустановку и фиксацию его положения в процессе работы сцепления.

5.16 Перемещение муфты выключения сцепления в осевом направлении, относительное угловое перемещение элементов муфты выключения сцепления, перемещение троса привода выключения сцепления в осевом направлении относительно его оболочки, перемещения поршней главного и рабочего цилиндров (штоков главного и рабочего цилиндров) гидравлической системы привода выключения сцепления в осевом направлении должны быть плавными и без заеданий.

(в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

5.16.1 Технические требования и методы испытаний главного и рабочего цилиндров гидравлического привода сцепления с металлическим корпусом — по ГОСТ Р 52431.

(п. 5.16.1 введен Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

5.16.2 Технические требования к цилиндрам сцепления с пластиковым корпусом устанавливает изготовитель.

(п. 5.16.2 введен Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

5.17 Технические требования и методы испытаний шлангов, используемых в гидравлическом приводе сцепления, — по ГОСТ Р 52452.

(п. 5.17 введен Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

5.18 Технические требования к шлангам привода сцепления с быстросборными наконечниками, работающим в паре с цилиндрами с пластиковым корпусом, устанавливает изготовитель.

(п. 5.18 введен Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

6 Правила приемки

6.1 До проверки сцеплений на соответствие требованиям настоящего стандарта они должны быть приняты службой технического контроля (далее — СТК) согласно технологическому процессу.

6.2 Сцепления должны быть подвергнуты сплошному или выборочному контролю СТК.

Объем и методы приемки сцеплений СТК должны быть установлены в КД.

Положительные результаты приемки удостоверяют клеймом СТК. Метод и место нанесения клейма СТК должны быть установлены в КД.

По согласованию с потребителем допускаются иные условия приемо-сдаточного контроля.

6.3 Периодические испытания сцеплений проводят не реже одного раза в год и не менее трех сцеплений каждого варианта конструкции.

6.4 Параметры, контролируемые при контроле СТК и периодических испытаниях, представлены в таблице 3.

Таблица 3

Наименование параметра и показателя качества	Приемка СТК		Периодические испытания
	Сплошной контроль	Выборочный контроль
Сцепление в сборе
Внешний вид	+	+	+
Геометрические размеры	+	+	+
Габаритный размер от плоскости вилки на выжимном подшипнике до поверхности трения на маховике	-	-	+
Отход нажимного диска при выжиме сцепления	-	-	+
Передаваемый сцеплением статический крутящий момент	-	-	+
Усилие выжима сцепления	-	+	+
Нажимной диск
Внешний вид	+	+	+
Геометрические размеры	+	+	+
Расстояние от концов лепестков нажимной пружины (упорного кольца, пяты, концов рычагов) до поверхности трения маховика	+	-	+
Остаточный дисбаланс	+	-	+
Усилие	+	+	+
Циклическая долговечность	-	-	+
Средний диск
Внешний вид	+	+	+
Остаточный дисбаланс	+	-	+
Ведомый диск
Внешний вид	+	+	+
Геометрические размеры	+	+	+
Толщина по накладкам под нагрузкой	+	+	+
Расстояние от головок заклепок до поверхностей трения накладок	+	+	+
Торцовое биение поверхностей	+	+	+
Остаточный дисбаланс	+	+	+
Момент трения демпфера сцепления	-	+	+
Момент замыкания демпфера сцепления	-	+	+
Угол замыкания демпфера сцепления	-	+	+
Циклическая долговечность демпфера	-	-	+
Циклическая долговечность упругих пластин, к которым крепятся накладки	-	-	+
Муфта выключения сцепления с подшипником в сборе
Внешний вид	-	+	+
Геометрические размеры	-	+	+
Шероховатость рабочих поверхностей	-	+	+
Плавность относительного углового перемещения элементов подшипника	-	+	+
Примечание — Знак «+» означает проведение испытаний, знак «-» — их отсутствие.

6.5 Потребитель имеет право проводить приемочный контроль — выборочную проверку сцеплений на соответствие требованиям настоящего стандарта в объеме 1% — 2% от партии, но не менее 3 шт.

Если в проверяемой партии окажутся сцепления, не удовлетворяющие требованиям настоящего стандарта, то контролю подвергают удвоенное количество сцеплений.

В случае получения неудовлетворительных результатов при повторной проверке всю партию бракуют и возвращают предприятию-изготовителю.

Примечания

1 Предприятие-изготовитель имеет право провести разбраковку партии и предъявить ее к приемке потребителю повторно.

2 Партией считают:

- у изготовителя — количество сцеплений, одновременно предъявленных для контроля;

- у потребителя — количество сцеплений, одновременно поступивших от изготовителя по одному отгрузочному документу.

7 Методы испытаний

7.1 Контроль линейных размеров осуществляют средствами линейных измерений с допустимыми погрешностями, установленными ГОСТ 8.051.

7.2 Торцовое биение ведущего (нажимного), ведомого дисков и муфты выключения сцепления измеряют индикатором часового типа или другим средством измерений не выше первого класса точности.

(п. 7.2 в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.2.1 Торцовое биение концов рычагов (упорного кольца, пяты, лепестков нажимной пружины) нажимного диска сцепления с кожухом в сборе определяют на установке (маховике) при креплении его с проставкой, толщина которой эквивалентна толщине ведомого диска с накладками в сборе. Измерения торцового биения производят в конечных точках каждого рычага и лепестка нажимной пружины (по 3 раза в каждой точке), в десяти равномерно распределенных по окружности точках контактной поверхности упорного кольца, пяты. Результатом измерения считают разницу между максимальным и минимальным значениями высоты расположения точки измерения относительно опорной поверхности.

(п. 7.2.1 введен Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.2.2 Торцовое биение ведомого диска с накладками в сборе определяют с двух сторон на диаметре окружности, составляющей 2/3 максимального диаметра ведомого диска. Результатом измерения считают разницу между максимальным и минимальным значениями показаний средства измерений в точках расположения окружности.

(п. 7.2.2 введен Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.2.3 Торцовое биение муфты выключения сцепления с подшипником в сборе определяют при установке ее без зазора на оправку с выполненными центрами. Результатом измерения считают разницу между максимальным и минимальным значениями показаний средства измерений в точках расположения средней окружности опорной поверхности подшипника муфты выключения сцепления.

(п. 7.2.3 введен Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.3 Для определения дисбаланса объекта испытаний (ведущего диска с кожухом в сборе, среднего ведущего и ведомого дисков сцепления) осуществляют его балансировку на специальном стенде или приспособлении.

Точность определения дисбаланса — 2,5% допустимой величины.

7.4 Крутящий момент, передаваемый сцеплением, момент замыкания и момент трения демпфера сцепления определяют на установке, схема которой приведена на рисунке 1.

1 — нагружающее устройство; 2 — измерительное устройство; 3 — вал-аналог первичного вала; 4 — диск сцепления нажимной с кожухом в сборе; 5 — диск сцепления ведомый с накладками в сборе; 6 — маховик; 7 — опора

Рисунок 1 — Схема установки для определения крутящего момента

(п. 7.4 в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.4.1 Для определения крутящего момента, передаваемого сцеплением, устанавливают в нагружающем устройстве (1), оснащенном измерительным устройством (2), вал (3) со шлицами, аналогичными шлицам первичного вала. Измерительное устройство (2) должно обеспечить измерение крутящего момента и угла поворота вала (3). Класс точности применяемых средств измерений — не более 2. Устанавливают на вал (3) последовательно нажимной диск сцепления с кожухом в сборе (4) и ведомый диск сцепления с накладками в сборе (5), причем последний своей ступицей должен быть посажен на шлицы вала (3). Устанавливают и закрепляют в опоре (7) маховик (6) транспортного средства, для которого предназначено испытуемое сцепление, или аналог данного маховика. Сдвигают опору (7) до касания накладки ведомого диска (4) поверхности маховика (6) (или его аналога). Соединяют систему «нажимной диск с кожухом в сборе — ведомый диск с накладками в сборе» штатным крепежом с маховиком (6) в соответствии с инструкцией изготовителя транспортного средства. Прикладывают к системе «вал (3) — ступица ведомого диска и ведомый диск (5) — нажимной диск с кожухом в сборе (4) — маховик (6)» с помощью нагружающего устройства (1) крутящий момент, плавно изменяющийся от нулевого значения до значения, соответствующего скольжению фрикционных поверхностей ведомого диска (5) относительно поверхностей трения маховика (6) и нажимного диска (4), фиксируемого измерительным устройством (2). Значение этого крутящего момента (точка «А» на рисунке 2) считают максимальным статическим крутящим моментом, передаваемым сцеплением.

Рисунок 2 — Определение крутящего момента, передаваемого сцеплением

(п. 7.4.1 в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.4.2 Для определения момента замыкания демпфера ведомого диска сцепления устанавливают в нагружающем устройстве (1), оснащенном измерительным устройством (2), вал (3) со шлицами, аналогичными шлицам первичного вала. Измерительное устройство (2) должно обеспечить измерение крутящего момента и угла поворота вала (3). Класс точности применяемых средств измерений — не более 2. Устанавливают на вал (3) ведомый диск с накладками в сборе (5), причем последний своей ступицей должен быть посажен на шлицы вала (3). Устанавливают и закрепляют в опоре (7) маховик (6) транспортного средства, для которого предназначен испытуемый диск сцепления, или аналог данного маховика. Сдвигают опору (7) до касания накладки ведомого диска (5) поверхности маховика (6) (или его аналога). Закрепляют ведомый диск с накладками в сборе (5) с помощью штатного крепежа и прижимных пластин на поверхности маховика (6). Прикладывают к системе «вал (3) — ступица ведомого диска и ведомый диск (5) — маховик (6)» с помощью нагружающего устройства (1) крутящий момент, плавно изменяющийся от нулевого значения до значения, при котором рост углового перемещения резко уменьшается, а крутящий момент резко возрастает. Значение этого крутящего момента (точка Б на рисунке 3) считают моментом замыкания демпфера сцепления.

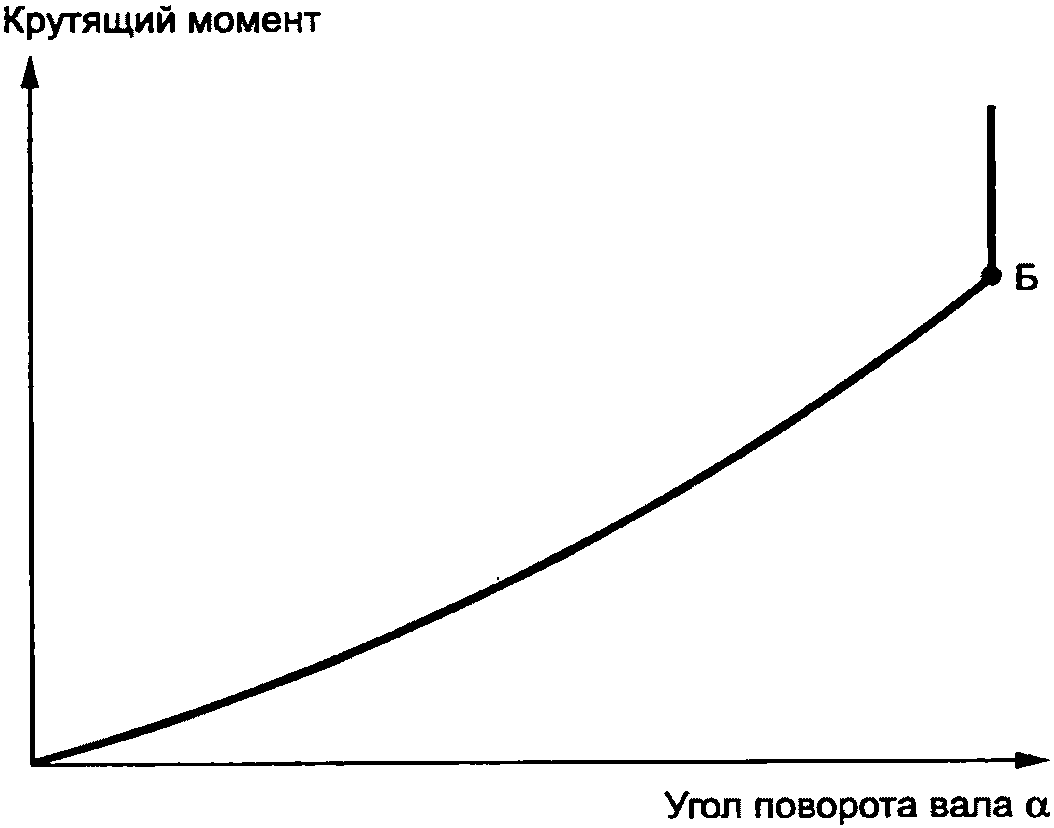

Рисунок 3 — Определение момента замыкания демпфера ведомого диска сцепления

(п. 7.4.2 в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

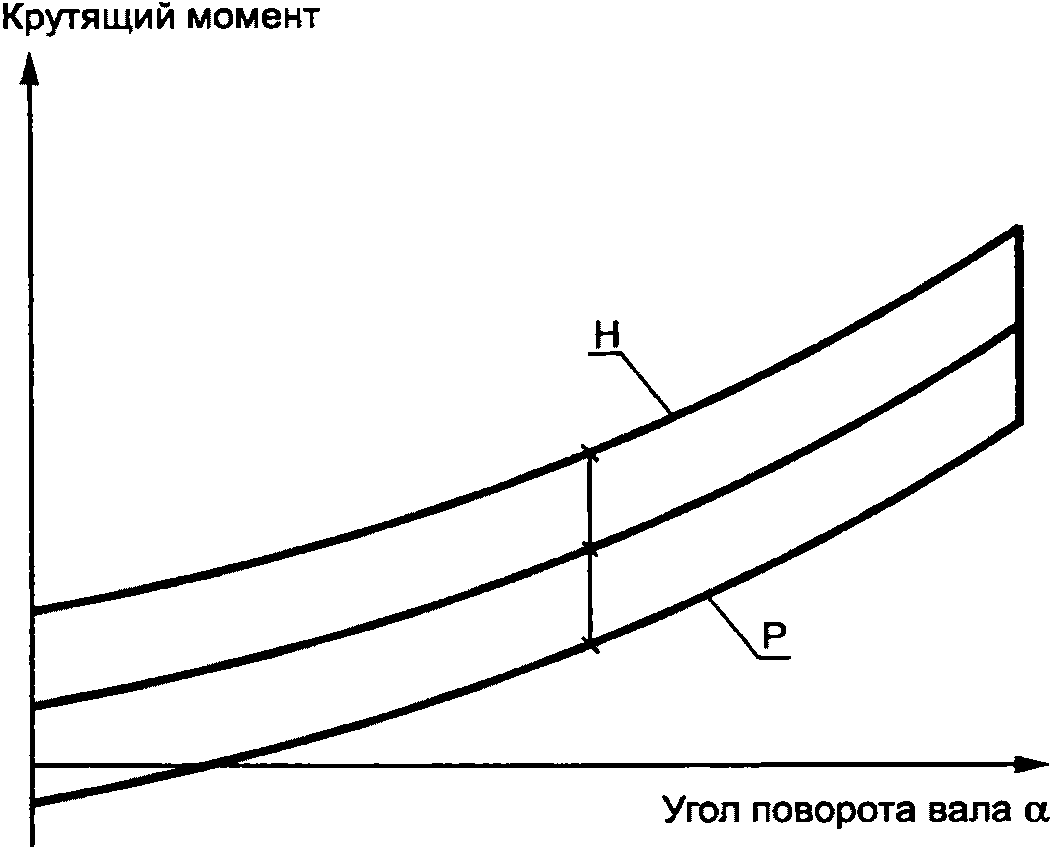

7.4.3 Момент трения демпфера сцепления определяют с помощью регистрируемой при испытаниях зависимости «крутящий момент — угловое перемещение» как полуразность моментов для ветвей нагружения Н и разгружения Р при угле закручивания вала \alpha (рисунок 4), соответствующем максимальному ее значению, указанному изготовителем или потребителем. Методика измерения момента трения демпфера сцепления аналогична 7.4.2. Параметры ветви разгружения Р определяют путем уменьшения крутящего момента из точки Б (рисунок 3).

(п. 7.4.3 введен Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.5 Усилие выжима сцепления и ход выключения сцепления, перемещение нажимного и среднего дисков определяют на установке с регистрацией усилия сжатия и измерением перемещения.

(п. 7.5 в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.6 Перемещение нажимного диска определяют как расстояние от поверхности трения маховика до поверхности трения нажимного диска при полном ходе выключения сцепления (в соответствии с КД и/или техническим описанием). Измерение перемещения производят не менее чем в трех точках, равномерно распределенных по среднему диаметру поверхности трения нажимного диска. Замеры производят универсальными средствами измерений (глубиномер, индикатор часового типа, микрометр, набор щупов, штангенциркуль и т.д.). Класс точности применяемых средств измерений — не более 1.

(п. 7.6 в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.7 Шероховатость поверхности скольжения муфты выключения сцепления определяют с помощью профилометра. Измерения шероховатости производят на трех равномерно распределенных по окружности продольных участках поверхности скольжения муфты выключения сцепления по направляющей. Результатом измерения считают максимальное значение из трех измерений шероховатости.

(в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.8 Плавность перемещения муфты выключения сцепления в осевом направлении, плавность относительного углового перемещения элементов муфты выключения сцепления, перемещений троса в оболочке, поршней главного и рабочего цилиндров (штоков главного и рабочего цилиндров) привода выключения сцепления определяют при зафиксированном положении соответствующего контртела.

(в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.9 Методы испытаний цилиндров с металлическим корпусом и шлангов гидравлического привода сцепления установлены в ГОСТ Р 52431 и ГОСТ Р 52452.

(п. 7.9 введен Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

7.10 Методы испытаний цилиндров с пластиковым корпусом и работающих с ними в паре шлангов с быстросборными наконечниками для гидравлического привода сцепления устанавливает изготовитель данных изделий.

(п. 7.10 введен Изменением № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

8.1 В целях идентификации сцепления должны иметь маркировку, содержащую:

- идентификационный номер СЧ по [2];

• наименование предприятия-изготовителя или его товарный знак (марку), зарегистрированный в установленном порядке;
• чертежное обозначение модели сцепления с указанием категории эксплуатации по ГОСТ 15150;
• дату изготовления, состоящую из двух и разделенных пробелом четырех цифр. Первые две цифры указывают месяц, а последующие четыре — год изготовления сцепления;

8.2 Содержание, способ маркировки и место нанесения маркировки должны быть установлены в КД на изделие по ГОСТ 2.314.

9 Упаковка, транспортирование и хранение

9.1 Упаковка

9.1.1 Индивидуальная упаковка сцеплений должна обеспечивать их сохранность от механических повреждений, воздействия атмосферных осадков и загрязнений. Вид упаковки должен быть установлен в договоре на поставку.

9.1.2 Сцепления в индивидуальной упаковке укладывают в деревянные ящики по ГОСТ 16536 и ГОСТ 2991 или ГОСТ 24634 - при поставках на экспорт.

9.1.3 Сцепления должны быть подвергнуты консервации в соответствии с требованиями ГОСТ 9.014.

9.1.4 В упаковочную тару помещают упаковочные листы, в которых должны быть указаны:

• наименование предприятия-изготовителя или его товарный знак (марка), зарегистрированный в установленном порядке;

- адрес предприятия-изготовителя;

• чертежное обозначение модели сцепления с указанием условий хранения;

- количество сцеплений в таре;

• дата консервации;

- конечный срок хранения законсервированных сцеплений;

• штамп СТК.

Упаковочный лист, отгрузочная спецификация и сертификат о качестве составляет и оформляет изготовитель.

9.1.5 При отгрузке сцеплений в деревянных или из гофрированного картона ящиках маркировка на ящике должна соответствовать ГОСТ 14192 и дополнительным требованиям, указанным в договорах на поставку или документах, заменяющих их.

9.2 Транспортирование и хранение

9.2.1 Транспортирование сцеплений допускается проводить любым видом транспорта, обеспечивающим их сохранность от механических повреждений, загрязнений и атмосферных осадков. Группа условий транспортирования — 6 (ОЖ2).

9.2.2 Группа условий хранения — 3 (Ж3) по ГОСТ 15150.

9.2.3 Допускается применять другие условия транспортирования и хранения по ГОСТ 15150, которые отличаются от указанных в 7.3.1 и 7.3.2, если это оговорено в договоре на поставку сцеплений.

9.2.4 Сцепления, поставляемые на комплектацию, должны быть установлены на автомобиле не позднее чем через 6 мес со дня отгрузки с предприятия-изготовителя.

9.3 Для сцеплений, поставляемых в качестве запасных частей на экспорт, упаковка, условия транспортирования и хранения должны быть оговорены в договоре (соглашении) на поставку сцеплений.

10 Указания по эксплуатации

10.1 Эксплуатацию сцеплений, а также их техническое обслуживание осуществляют в соответствии с руководством по эксплуатации автомобилей, для которых они предназначены.

11 Гарантии изготовителя

11.1 Предприятие-изготовитель гарантирует соответствие сцеплений требованиям настоящего стандарта при соблюдении установленных правил эксплуатации, транспортирования и хранения.

11.2 Гарантийный срок эксплуатации и гарантийная наработка сцеплений, поставляемых в качестве комплектующих, должны быть не менее гарантийного срока и гарантийной наработки автомобилей, для которых они предназначены.

Гарантийный срок сцеплений, поставляемых в качестве запасных частей, — 18 мес с момента установки их на автомобиль.

11.3 Гарантийный срок хранения сцеплений — 12 мес.

При необходимости более длительного хранения сцеплений, в том числе поставляемых на экспорт, они должны быть законсервированы по ГОСТ 9.014 с соответствующим гарантийным увеличением срока хранения.

Гарантийный срок хранения сцеплений исчисляют с даты их отгрузки потребителю.

БИБЛИОГРАФИЯ

[1]	ОСТ 37.001.286-84	Фрикционные сцепления. Приводы управления сцеплением. Термины и определения
[2]	ГОСТ Р 53602-2009	Составные части транспортных средств. Маркировка. Общие технические требования
(в ред. Изменения № 1, утв. Приказом Росстандарта от 07.10.2020 № 765-ст)

УДК 629.11.01:006.354	ОКС 43.040.50	Д 25	ОКП 45 0000
Ключевые слова: автомобильные транспортные средства, сцепления автотранспортные, сцепления фрикционные, ведомый диск сцепления, ведущий (нажимной) диск сцепления, муфта выключения сцепления, технические требования

---
