ГОСТ Р 52956-2008. Национальный стандарт Российской Федерации. Материалы магнитотвердые спеченные на основе сплава неодим-железо-бор. Классификация. Основные параметры

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 52956-2008Действующий акт

(утв. и введен в действие Приказом Ростехрегулирования от 18.09.2008 № 203-ст)

Примечание

Документ введен в действие с 01.01.2009.

Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2008 г. _N 203-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ МАГНИТОТВЕРДЫЕ СПЕЧЕННЫЕ НА ОСНОВЕ СПЛАВА НЕОДИМ-ЖЕЛЕЗО-БОР

КЛАССИФИКАЦИЯ. ОСНОВНЫЕ ПАРАМЕТРЫ

Hard magnetic sintered materials on basis of neodymium-iron-boron alloys. Classification. Main parameters

ГОСТ Р 52956-2008

Группа Э13

ОКС 29.030

ОКП 63 9100

Дата введения 1 января 2009 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Центром безопасности и качества продукции и технологий «К-электро» ГОУВПО «Московский энергетический институт (Технический университет)», ГЦИ СИ «Магнетест» ФГУП «Спецмагнит»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 428 «Магнитные материалы и изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2008 г. № 203-ст

4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта МЭК 60404-8-1:2004 «Магнитные материалы. Часть 8-1. Спецификации конкретных материалов. Магнитотвердые материалы» (IEC 60404-8-1:2004 «Magnetic materials — Part 8-1: Specifications for individual materials — Magnetically hard materials», NEQ)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Появление новых высококоэрцитивных магнитных материалов и развитие технологии их производства привели к широкому применению постоянных магнитов в различных областях техники и народного хозяйства. К наиболее перспективным материалам относятся магнитотвердые спеченные материалы на основе сплава неодим-железо-бор, имеющие рекордные значения важных для практического применения магнитных параметров.

Основные параметры материалов нормируются международным стандартом МЭК 60404-8-1:2004, немецким национальным стандартом DIN IEC 60404-8-1:2005, а также каталогами крупнейших фирм ведущих промышленно развитых стран.

Национальные стандарты: ГОСТ 17809-72, ГОСТ 21559-76, ГОСТ 24897-81 охватывают только литые, деформируемые и спеченные на основе сплава самарий-кобальт магнитотвердые материалы.

Настоящий стандарт учитывает возможности многочисленных российских производителей этих материалов, повышает их конкурентоспособность и облегчает рациональный выбор марок материалов при проектировании магнитных изделий.

1 Область применения

Настоящий стандарт распространяется на промышленные спеченные магнитотвердые материалы на основе сплава неодим-железо-бор (NdFeB) (далее — материалы) и устанавливает номенклатуру марок материалов, включающую как наиболее применяемые, так и недавно разработанные перспективные материалы.

Настоящий стандарт не распространяется на спеченные магнитотвердые материалы по ГОСТ 21559.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин

ГОСТ 1494-77 Электротехника. Буквенные обозначения основных величин

ГОСТ 19693-74 Материалы магнитные. Термины и определения

ГОСТ 21559-76 Материалы магнитотвердые спеченные. Марки

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 19693, [1], [2].

4 Классификация. Основные параметры

4.1 К магнитотвердым материалам на основе сплава неодим-железо-бор относятся магнитные материалы, химический состав которых соответствует нормам, приведенным в таблице 1.

Таблица 1

Химический состав материалов

В процентах по массе

Nd	Co	B	Другие РЗЭ <1> (например, Dy, Pr, Tb)	Другие элементы (например, Nb, Al, Ga, Mo, V, Ti)	Fe
От 10 до 37	От 0 до 20	От 1 до 2	От 0 до 25	От 0 до 5	Остальное
<1> РЗЭ — редкоземельные элементы.

4.2 Типовой способ изготовления материала включает прессование порошка сплава в магнитном поле и спекание прессовок в вакууме или в среде инертного газа.

4.3 Стандартные марки материалов, диапазоны типовых значений магнитных параметров, наличие анизотропии магнитных свойств и плотность материалов приведены в таблице 2.

Таблица 2

Магнитные параметры и плотность материалов (диапазоны типовых значений)

Стандартная марка NdFeB	а <2>	Максимальное энергетическое произведение (BH)max, кДж/м3	Остаточная магнитная индукция Br, Тл	Коэрцитивная сила		Магнитная проницаемость возврата \mu_{rec}	Плотность d, кг·м-3
Стандартная марка NdFeB	а <2>	Максимальное энергетическое произведение (BH)max, кДж/м3	Остаточная магнитная индукция Br, Тл	по магнитной индукции HcB, кА/м	по намагниченности HcM, кА/м	Магнитная проницаемость возврата \mu_{rec}	Плотность d, кг·м-3
НмБ 200/80	а	200 — 220	1,00 — 1,08	680 — 700	>= 800	От 1,05 до 1,10	От 7,3 до 7,6
НмБ 220/80	а	220 — 250	1,08 — 1,13	680 — 700	>= 800
НмБ 250/80	а	250 — 290	1,13 — 1,23	680 — 700	>= 800
НмБ 290/80* <1>	а	290 — 320	1,23 — 1,31	700 — 750	>= 800
НмБ 320/88*	а	320 — 360	1,31 — 1,35	750 — 800	>= 800
НмБ 360/90*	а	360 — 380	1,35 — 1,42	800 — 850	>= 900
НмБ 380/100*	а	380 — 400	1,42 — 1,46	850 — 990	>= 1000
НмБ 170/110	а	170 — 200	0,98 — 1,00	700 — 720	>= 1100
НмБ 200/110	а	200 — 220	1,00 — 1,08	720 — 750	>= 1100
НмБ 220/110	а	220 — 250	1,08 — 1,13	750 — 840	>= 1100
НмБ 250/120*	а	250 — 280	1,13 — 1,24	840 — 900	>= 1200
НмБ 280/120*	а	280 — 320	1,24 — 1,31	900 — 920	>= 1200
НмБ 320/120	а	320 — 360	1,31 — 1,35	920 — 940	>= 1200
НмБ 360/120	а	360 — 380	1,35 — 1,38	940 — 970	>= 1200
НмБ 150/130*	а	150 — 170	0,94 — 0,98	680 — 700	>= 1300
НмБ 170/130	а	170 — 210	0,98 — 1,06	700 — 790	>= 1300
НмБ 210/130*	а	210 — 250	1,06 — 1,13	790 — 840	>= 1300
НмБ 250/130	а	250 — 280	1,13 — 1,21	840 — 880	>= 1300
НмБ 280/130	а	280 — 310	1,21 — 1,30	880 — 900	>= 1300
НмБ 310/130*	а	310 — 340	1,30 — 1,33	900 — 920	>= 1300
НмБ 340/130*	а	340 — 360	1,33 — 1,39	920 — 980	>= 1300
НмБ 150/160	а	150 — 170	0,94 — 0,98	680 — 700	>= 1600
НмБ 170/160	а	170 — 210	0,98 — 1,06	700 — 790	>= 1600
НмБ 210/160	а	210 — 250	1,06 — 1,13	790 — 840	>= 1600
НмБ 250/160	а	250 — 280	1,13 — 1,21	840 — 900	>= 1600
НмБ 280/160	а	280 — 310	1,21 — 1,30	900 — 920	>= 1600
НмБ 310/160	а	310 — 330	1,30 — 1,32	920 — 950	>= 1600
НмБ 150/190	а	150 — 170	0,94 — 0,98	680 — 700	>= 1900
НмБ 170/190	а	170 — 200	0,98 — 1,06	700 — 760	>= 1900
НмБ 200/190*	а	200 — 240	1,06 — 1,16	760 — 840	>= 1900
НмБ 240/200*	а	240 — 260	1,16 — 1,21	760 — 840	>= 2000
НмБ 260/200*	а	260 — 280	1,21 — 1,25	840 — 900	>= 2000
НмБ 150/240	а	150 — 170	0,94 — 0,98	680 — 700	>= 2400
НмБ 170/240	а	170 — 210	0,98 — 1,06	700 — 760	>= 2400
НмБ 210/240*	а	210 — 250	1,06 — 1,20	760 — 830	>= 2400
НмБ 250/240*	а	250 — 280	1,20 — 1,25	830 — 860	>= 2400
НмБ 150/270	а	150 — 170	0,94 — 0,98	680 — 700	>= 2700
НмБ 170/270	а	170 — 210	0,98 — 1,06	700 — 780	>= 2700
НмБ 210/270	а	210 — 250	1,06 — 1,20	780 — 830	>= 2700
НмБ 250/270	а	250 — 280	1,20 — 1,23	830 — 850	>= 2700
<1> «*» — марка соответствует [[1]](#p100434). <2> а — наличие анизотропии магнитных свойств. Примечание — Температура при измерениях магнитных параметров материалов — (20 +/- 2) °C.

4.4 Единицы магнитных величин и буквенные обозначения магнитных параметров материалов должны соответствовать ГОСТ 8.417 и ГОСТ 1494.

4.5 Температурные зависимости магнитных параметров, механические, электрические и тепловые свойства материалов приведены в приложении А.

4.6 Типичные кривые размагничивания материалов при различных температурах приведены в приложении Б.

4.7 Условное обозначение стандартной марки материала должно включать: общее обозначение типа материала — НмБ, минимально допустимое значение (BH)max, минимально допустимое значение HcM, деленное на 10, обозначение настоящего стандарта.

Пример - НмБ 250/80 ГОСТ Р 52956-2008

5 Методы контроля

5.1 Контроль основных магнитных параметров материалов проводится при идентификации марок материалов при контроле технологического процесса.

5.2 Количество испытуемых образцов материала и порядок их отбора устанавливают в нормативных документах на технологический процесс.

5.3 Требования к образцам материалов и методики выполнения измерений основных магнитных параметров материалов должны соответствовать ГОСТ 21559.

5.4 Образцы материалов поставке не подлежат.

Приложение А (справочное)

ТЕМПЕРАТУРНЫЕ ЗАВИСИМОСТИ МАГНИТНЫХ ПАРАМЕТРОВ, МЕХАНИЧЕСКИЕ, ЭЛЕКТРИЧЕСКИЕ И ТЕПЛОВЫЕ СВОЙСТВА МАТЕРИАЛОВ

Таблица А.1

Температурные зависимости магнитных параметров материалов

Стандартная марка NdFeB	Максимальная рабочая температура <1>, К, не менее	Температура Кюри Tc, К, не менее	Относительные изменения параметров в диапазоне температур 293 К — 373 К
Стандартная марка NdFeB	Максимальная рабочая температура <1>, К, не менее	Температура Кюри Tc, К, не менее	\frac{\Delta B_{r}}{B_{r}\Delta T} 100 , %/К	\frac{\Delta H_{cM}}{H_{cM}\Delta T} 100 , %/К
НмБ 200/80 НмБ 220/80 НмБ 250/80 НмБ 290/80 НмБ 320/88 НмБ 360/90 НмБ 380/100 НмБ 170/110 НмБ 200/110 НмБ 220/110	353	583	От -0,12 до -0,08	От -0,59 до -0,45
НмБ 250/120 НмБ 280/120 НмБ 320/120 НмБ 360/120	373	593
НмБ 150/130 НмБ 170/130 НмБ 210/130 НмБ 250/130 НмБ 280/130 НмБ 310/130 НмБ 340/130	393	603
НмБ 150/160 НмБ 170/160 НмБ 210/160 НмБ 250/160 НмБ 280/160 НмБ 310/160	413	613
НмБ 150/190 НмБ 170/190 НмБ 200/190 НмБ 240/200 НмБ 260/200	433	613
НмБ 150/240 НмБ 170/240 НмБ 210/240 НмБ 250/240	453	623
НмБ 150/270 НмБ 170/270 НмБ 210/270 НмБ 250/270	493	623
<1> Максимальная рабочая температура — предельная температура нагрева образца материала, при которой значение коэрцитивной силы по намагниченности HcM остается больше 400 кА/м.

Таблица А.2

Механические, электрические и тепловые свойства материалов (обобщенные данные)

Модуль Юнга E, ГПа	Пределы прочности, МПа			Твердость HRc
Модуль Юнга E, ГПа	на изгиб	на сжатие	на растяжение	Твердость HRc
150	210 — 290	750 — 1120	70 — 130	52 — 54

Продолжение таблицы А.2

Удельное электрическое сопротивление \rho , Ом·м	Удельная теплоемкость Cp, Дж·кг-1·К-1	Теплопроводность \lambda , Вт·м-1·К-1	Температурный коэффициент линейного расширения \alpha , 10-6 К-1
			вдоль направления намагничивания	поперек направления намагничивания
1,6·10-6	440	9	5	-1

Приложение Б (справочное)

ТИПИЧНЫЕ КРИВЫЕ РАЗМАГНИЧИВАНИЯ МАТЕРИАЛОВ ПРИ РАЗЛИЧНЫХ ТЕМПЕРАТУРАХ

5 Методы контроля

<1> J = \mu_{0}M — магнитная поляризация [2] (пунктирные линии).

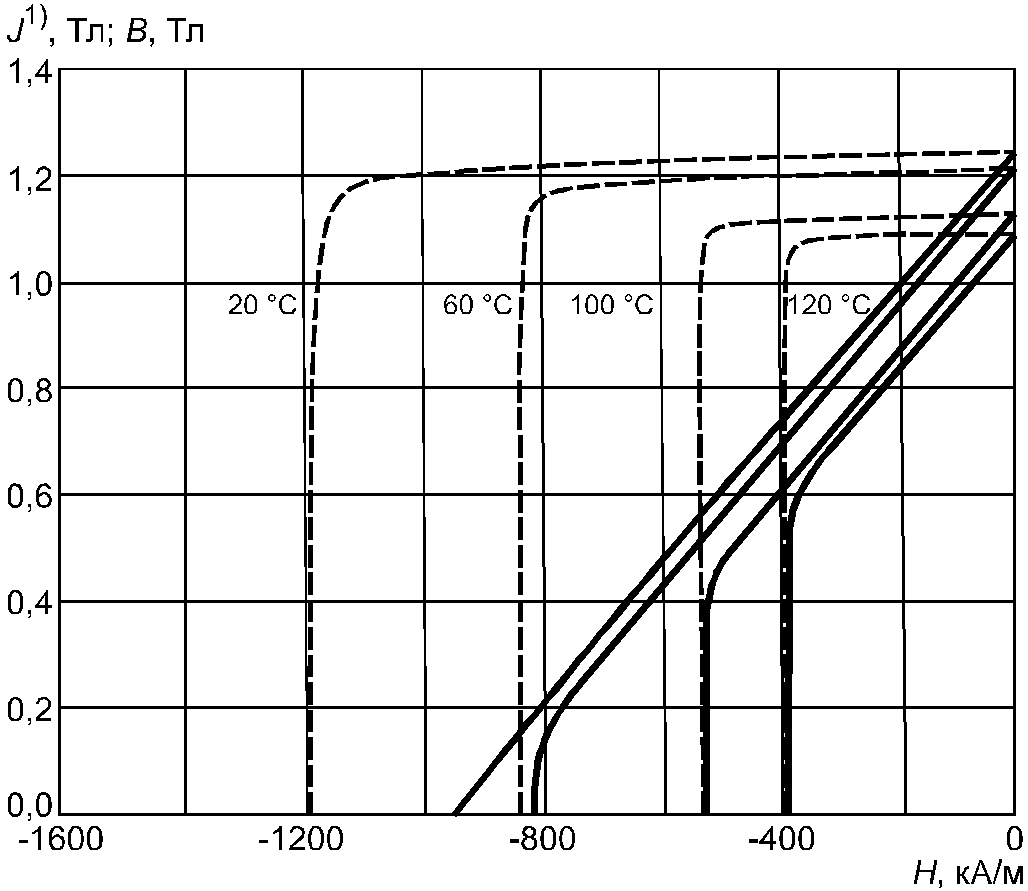

Рисунок Б.1 — Кривые размагничивания материала НмБ 280/120 в диапазоне температур

5 Методы контроля

<1> J = \mu_{0}M — магнитная поляризация [2] (пунктирные линии).

Рисунок Б.2 — Кривые размагничивания материала НмБ 280/130 в диапазоне температур

5 Методы контроля

<1> J = \mu_{0}M — магнитная поляризация [2] (пунктирные линии).

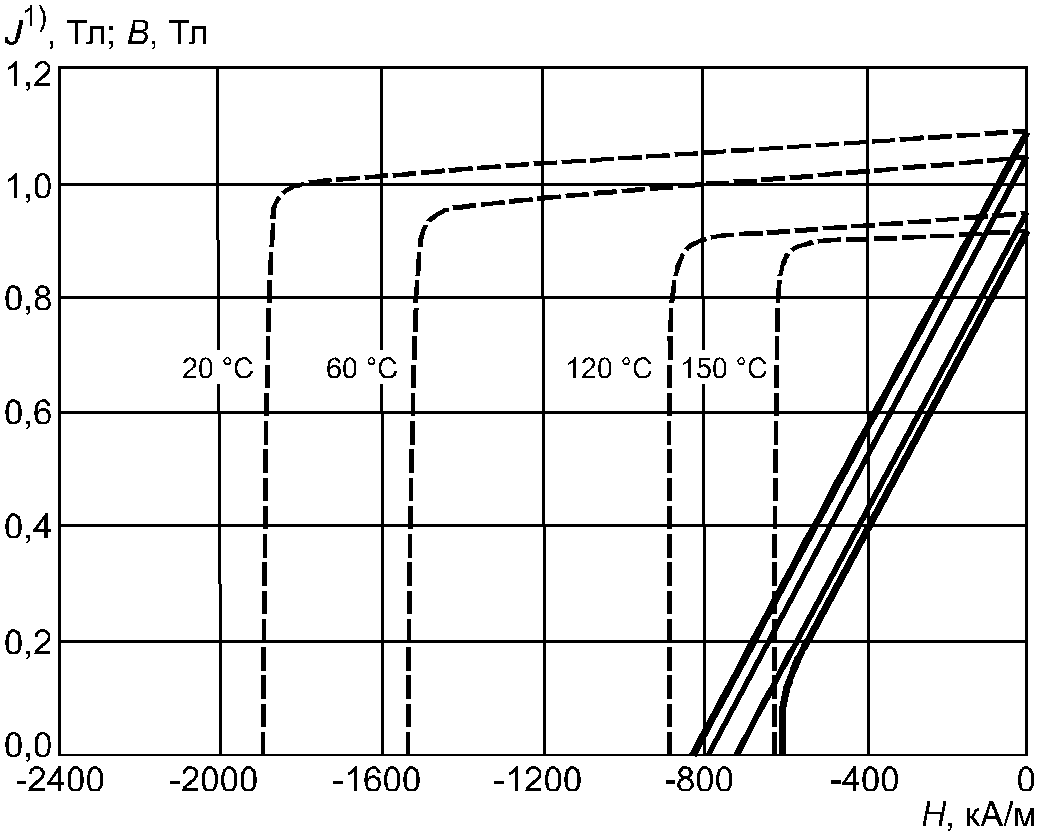

Рисунок Б.3 — Кривые размагничивания материала НмБ 200/190 в диапазоне температур

5 Методы контроля

<1> J = \mu_{0}M — магнитная поляризация [2] (пунктирные линии).

Рисунок Б.4 — Кривые размагничивания материала НмБ 240/200 в диапазоне температур

БИБЛИОГРАФИЯ

[1]	МЭК 60404-1:2004	Магнитные материалы. Часть 1. Классификация
[1]	(IEC 60404-1:2004)	(Magnetic materials. Part 1: Classification)
[2]	МЭК 50(221):1990	Международный электротехнический словарь. Глава 221 Магнитные материалы и компоненты
[2]	(IEC 50 (221):1990)	(International electrotechnical vocabulary. Chapter 221: Magnetic materials and components)

УДК 621.318.12:006.354	ОКС 29.030	Э13	ОКП 63 9100
Ключевые слова: спеченные магнитотвердые материалы, сплавы, неодим, железо, бор, классификация, параметры
