Введен в действие

Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2017 г. № 482-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ И ВИНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

РАДИУСЫ ПОД ГОЛОВКОЙ

General purpose bolts and screws. Radii under the head

(ISO 885:2000,

General purpose bolts and screws — Metric series -

Radii under the head, IDT)

ГОСТ ISO 885-2016

МКС 21.060.10

Дата введения

1 января 2019 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. № 92-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Грузия	GE	Грузстандарт
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркмения	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2017 г. № 482-ст межгосударственный стандарт ГОСТ ISO 885-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2019 г.

5 Настоящий стандарт идентичен международному стандарту ISO 885:2000 «Болты и винты общего назначения. Метрическая серия. Радиусы под головкой» («General purpose bolts and screws — Metric series — Radii under the head», IDT).

Международный стандарт разработан подкомитетом ISO/TC 2/SC 7 «Ссылочные стандарты для крепежных изделий (в основном на терминологию, определение размеров, размеры и установку допусков)» технического комитета по стандартизации ISO/TC 2 «Крепежные изделия» Международной организации по стандартизации (ISO).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии

6 ВЗАМЕН ГОСТ 24670-81

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает размеры радиусов под головкой и переходных диаметров болтов и винтов общего назначения метрической серии.

2. Размеры

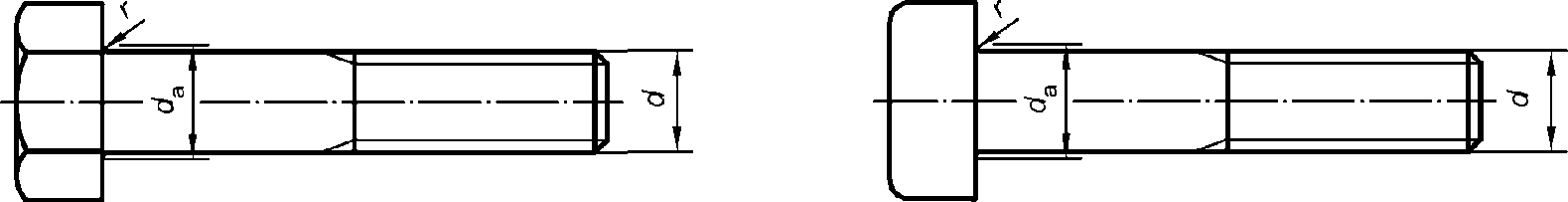

Размеры указаны на рисунке 1 и в таблице 1.

2. Размеры

Рисунок 1

Таблица 1

Размеры rmin и da,max

В миллиметрах

Диаметр резьбы d	Радиус rmin Классы точности A, B и C	Переходный диаметр ^a da,max
Диаметр резьбы d	Радиус rmin Классы точности A, B и C	Классы точности A и B	Класс точности C
1,6	0,1	2	-
2	0,1	2,6	-
2,2	0,1	2,8	-
2,5	0,1	3,1	-
3	0,1	3,6	-
3,5	0,1	4,1	-
4	0,2	4,7	-
4,5	0,2	5,2	-
5	0,2	5,7	6
6	0,25	6,8	7,2
7	0,25	7,8	8,2
8	0,4	9,2	10,2
10	0,4	11,2	12,2
12	0,6	13,7	14,7
14	0,6	15,7	16,7
16	0,6	17,7	18,7
18	0,6	20,2	21,2
20	0,8	22,4	24,4
22	0,8	24,4	26,4
24	0,8	26,4	28,4
27	1	30,4	32,4
30	1	33,4	35,4
33	1	36,4	38,4
36	1	39,4	42,4
39	1	42,4	45,4
42	1,2	45,6	48,6
45	1,2	48,6	52,6
48	1,6	52,6	56,6
52	1,6	56,6	62,6
56	2	63	67
60	2	67	71
64	2	71	75
68	2	75	79
72	2	79	83
76	2	83	87
80	2	87	92
85	2	92	97
90	2,5	97	102
95	2,5	102	108
100	2,5	108	113
105	2,5	113	118
110	2,5	118	123
115	2,5	123	128
120	2,5	128	133
125	2,5	133	138
130	2,5	138	145
140	2,5	148	156
150	2,5	159	166
^a Диаметр da — это диаметр окружности, образованной при сопряжении радиуса r с опорной плоскостью головки болта или винта.
