ГОСТ ISO 6405-2-2017. Межгосударственный стандарт. Машины землеройные. Обозначения органов управления и других индикаторов. Часть 2. Специальные условные обозначения для машин, оборудования и вспомогательных устройств

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ ISO 6405-2-2017Действующий акт

(введен в действие Приказом Росстандарта от 25.04.2017 № 318-ст)

Примечание

Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) (Решение Коллегии Евразийской экономической комиссии от 09.03.2021 № 28). Документ введен в действие с 01.07.2018.

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 апреля 2017 г. № 318-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

ОБОЗНАЧЕНИЯ ОРГАНОВ УПРАВЛЕНИЯ И ДРУГИХ ИНДИКАТОРОВ

ЧАСТЬ 2

СПЕЦИАЛЬНЫЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ДЛЯ МАШИН, ОБОРУДОВАНИЯ И ВСПОМОГАТЕЛЬНЫХ УСТРОЙСТВ

Earth-moving machinery. Symbols for operator controls and other displays. Part 2. Specific symbols for machines, equipment and accessories

(ISO 6405-2:1993 + Amd.1:1997; Amd.2:2004, IDT)

ГОСТ ISO 6405-2-2017

МКС 01.080.20

53.100

Дата введения
1 июля 2018 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «ИЦ „ЦНИП СДМ“ (ООО „ИЦ „ЦНИП СДМ“) на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 «Строительно-дорожные машины и оборудование»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2017 г. № 96-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 апреля 2017 г. № 318-ст межгосударственный стандарт ГОСТ ISO 6405-2-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.

5 Настоящий стандарт идентичен международному стандарту ISO 6405-2:1993 «Машины землеройные. Обозначения органов управления и других индикаторов. Часть 2. Специальные условные обозначения для машин, оборудования и вспомогательных устройств» («Earth-moving machinery — Symbols for operator controls and other displays — Part 2: Specific symbols for machines, equipment and accessories», IDT), включая изменения Amd.1:1997, Amd.2:2004.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА (см. ГОСТ 1.3-2014, стр. 22, п. В.4)

6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования»

7 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает требования к обозначениям органов управления, индикаторов, а также требования к специальным условным обозначениям для машин, оборудования и вспомогательных устройств, определенных в ISO 6165.

В настоящем стандарте приведены символы для использования на экскаваторах-погрузчиках, бульдозерах, погрузчиках, грейдерах, скреперах, экскаваторах, самосвалах, а также органах управления и дисплеях для дополнительного оборудования — выдвижных опор, аутригеров, грейферов, рыхлителей, лебедок.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты, для недатированных ссылок применяют последнее издание ссылочного документа.

IEC 80416-1:2008 Basic principles for graphical symbols for use on equipment — Part 1: Creation of graphical symbols for registration (Обозначения графические для оборудования. Основные принципы. Часть 1. Создание графических символов для регистрации)

ISO 80416-2:2001 Basic principles for graphical symbols for use on equipment. Part 2. Form and use of arrows (Основные принципы разработки графических обозначений, применяемых на оборудовании. Часть 2. Форма и использование стрелок)

ISO 6165 Earth-moving machinery — Basic types — Identification and terms and definitions (Машины землеройные. Основные типы. Идентификация, термины и определения)

ISO 6405-1:1991 Earth-moving machinery — Symbols for operator controls and other displays — Part 1: Common symbols (Машины землеройные. Символы для органов управления и других индикаторов. Часть 1. Общие символы)

ISO 7000:2014 Graphical symbols for use on equipment — Index and synopsis (Графические символы, наносимые на оборудование. Перечень и сводная таблица)

3. Термины и определения

В настоящей части стандарта применяют термины с соответствующими определениями по ISO 6405-1.

4. Основные положения

4.1 Используемые символы должны соответствовать приведенным символам настоящего стандарта. Символы, представленные в виде эскизов, при нанесении допускается затемнять, а также комбинировать выбранные символы для большей наглядности и улучшения визуального восприятия, за исключением отдельных символов.

4.2 Ограничения в технологии изготовления устройств отображения информации могут потребовать незначительных изменений символов и увеличения толщины линий. Такие изменения приемлемы при условии, что символ остается неизменным в основных графических элементах и легко воспринимается оператором.

4.3 Для улучшения внешнего вида, восприятия и согласованности с конструкцией оборудования в графических символах могут быть изменены толщина линии или могут быть закруглены углы символа. Внесение изменений в стандартный графический символ должно сохранить основные характеристики восприятия символа.

4.4 Для фактического использования, все символы должны быть достаточно крупные, чтобы быть легко различимы оператором. Символы используют согласно требованиям настоящего стандарта, если не указано иное для отдельных символов.

4.5 Для большинства символов используют стандартные модули, объединяющие различные символы и элементы символов в логическом порядке для получения нового символа.

4.6 Если символ показывает машину или ее составные части на виде сбоку, то считается, что машина движется слева направо. Если символ показывает машину или ее составные части на виде сверху, то считается, что машина движется снизу вверх.

4.7 Символы на органах управления и устройствах отображения информации должны иметь контрастный фон, на котором они изображены. Для большинства органов управления предпочтительным является светлый символ на темном фоне, в зависимости от того, что обеспечивает наилучшее зрительное восприятие. Если применяется обратное изображение части символа (например, черное вместо белого или наоборот), это должно относиться ко всему символу в целом.

4.8 Символы должны быть расположены на органе управления или рядом с органом управления или устройством отображения информации. Если для органа управления требуется больше одного символа, то их располагают так, чтобы перемещение органа управления в направлении, указанном символом, соответствовало функции органа управления.

4.9 Стрелки, используемые в символах, должны соответствовать требованиям ISO 80416-2. Основные принципы создания графических символов по IEC 80416-1.

4.10 Для символов, приведенных в настоящем стандарте, указаны регистрационные номера международных стандартов.

4.11 Размеры символов, представленных в настоящем стандарте, составляют 32% от их оригинального размера. Отметка « формула » обозначает угол квадрата со стороной 75 мм графической сетки. Эта отметка не является частью символа и служит для выравнивания положения графического знака.

4.12 Микрофиши символов представлены в секретариате ИСО/ТК 145.

5. Цветовые обозначения

Цвета, используемые на светящихся дисплеях приборов, имеют следующие значения:

  • красный: сбой или неисправность, требует немедленного внимания;
  • желтый или оранжевый: за пределами эксплуатационной нормы;
  • зеленый: нормальный режим работы.

6. Символы для выносных опор

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
6.1 рис. 2 Опора — основной символ 2072
6.2 рис. 3 Левая опора — подъем 2073
6.3 рис. 4 Левая опора — опускание 2074
6.4 рис. 5 Правая опора — подъем 1292
Вторая версия
6.5 рис. 6 Правая опора — опускание 1291
Вторая версия
6.6 рис. 7 Левая опора — выдвижение 2075
6.7 рис. 8 Левая опора — втягивание 2076
6.8 рис. 9 Правая опора — выдвижение 1536
Вторая версия
6.9 рис. 10 Правая опора — втягивание 1537
Вторая версия

7. Символы для аутригеров

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
7.1 рис. 11 Аутригер — основной символ 2077
7.2 рис. 12 Аутригер — левая балка — выдвижение в горизонтальной плоскости 2078
7.3 рис. 13 Аутригер — левая балка — втягивание в горизонтальной плоскости 2079
7.4 рис. 14 Аутригер — правая балка — выдвижение в горизонтальной плоскости 0746
Вторая версия
7.5 рис. 15 Аутригер — правая балка — втягивание в горизонтальной плоскости 0747
Вторая версия
7.6 рис. 16 Аутригер — левый силовой гидроцилиндр — выдвижение в вертикальной плоскости 2080
7.7 рис. 17 Аутригер — левый силовой гидроцилиндр — втягивание в вертикальной плоскости 2081
7.8 рис. 18 Аутригер — правый силовой гидроцилиндр — выдвижение в вертикальной плоскости 0750
Вторая версия
7.9 рис. 19 Аутригер — правый силовой гидроцилиндр — втягивание в вертикальной плоскости 0751
Вторая версия

8. Символы для грейферного ковша

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
8.1 рис. 20 Грейферный ковш — основной символ 1494
8.2 рис. 21 Грейферный ковш — открытие 1495
8.3 рис. 22 Грейферный ковш — закрытие 1496
8.4 рис. 23 Грейферный ковш — поворот 2082
8.5 рис. 24 Грейферный ковш — поворот по часовой стрелке 1497
8.6 рис. 25 Грейферный ковш — поворот против часовой стрелки 1498

9. Символы для грейферного захвата

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
9.1 рис. 26 Грейферный захват — основной символ 1499
9.2 рис. 27 Грейферный захват — открытие 1500
9.3 рис. 28 Грейферный захват — закрытие 1501
9.4 рис. 29 Грейферный захват — поворот 1502
9.5 рис. 30 Грейферный захват — поворот по часовой стрелке 2083
9.6 рис. 31 Грейферный захват — поворот против часовой стрелки 2084

10. Символы для бульдозерного отвала

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
10.1 рис. 32 Бульдозерный отвал — основной символ 1451
10.2 рис. 33 Бульдозерный отвал — подъем 1452
10.3 рис. 34 Бульдозерный отвал — опускание 1453
10.4 рис. 35 Бульдозерный отвал — режим фиксации 1454
10.5 рис. 36 Бульдозерный отвал — плавающий режим 1455
10.6 рис. 37 Бульдозерный отвал — наклон вперед 1461
10.7 рис. 38 Бульдозерный отвал — наклон назад 1460
10.8 рис. 39 Бульдозерный отвал — перекос налево 1457
10.9 рис. 40 Бульдозерный отвал — перекос направо 1456
10.10 рис. 41 Бульдозерный отвал — поворот налево 1459
10.11 рис. 42 Бульдозерный отвал — поворот направо 1458

11. Символы для грейдерного оборудования

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
11.1 рис. 43 Грейдерный отвал — основной символ 1503
11.2 рис. 44 Грейдерный отвал — подъем левой стороны 1506
11.3 рис. 45 Грейдерный отвал — опускание левой стороны 1507
11.4 рис. 46 Грейдерный отвал — подъем правой стороны 1504
11.5 рис. 47 Грейдерный отвал — опускание правой стороны 1505
11.6 рис. 48 Грейдерный отвал — сдвиг влево 1509
11.7 рис. 49 Грейдерный отвал — сдвиг вправо 1508
11.8 рис. 50 Грейдерный отвал — подъем отвала 2085
11.9 рис. 51 Грейдерный отвал — опускание отвала 2086
11.10 рис. 52 Поворотный круг отвала — поворот по часовой стрелке 1510
11.11 рис. 53 Поворотный круг отвала — поворот против часовой стрелки 1511
11.12 рис. 54 Поворотный круг отвала — сдвиг влево 1513
11.13 рис. 55 Поворотный круг отвала — сдвиг вправо 1512

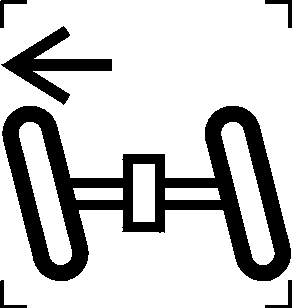

11.14 рис. 56 Наклон колес — наклон влево 1518

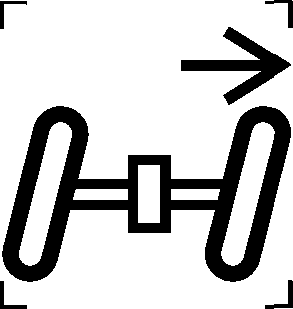

11.15 рис. 57 Наклон колес — наклон вправо 1517
11.16 рис. 58 Грейдерный отвал — основной символ — вид сбоку 2243
11.17 рис. 59 Грейдерный отвал — наклон вперед 2244
11.18 рис. 60 Грейдерный отвал — наклон назад 2245
11.19 рис. 61 Грейдер с шарнирно-сочлененной рамой — основной символ — вид сверху 2246
11.20 рис. 62 Грейдер с шарнирно-сочлененной рамой — поворот влево 2247
11.21 рис. 63 Грейдер с шарнирно-сочлененной рамой — поворот вправо 2248

12. Символы для скреперного оборудования

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
12.1 рис. 64 Скреперный ковш — основной символ 1523
12.2 рис. 65 Скреперный ковш — подъем 1524
12.3 рис. 66 Скреперный ковш — опускание 1525
12.4 рис. 67 Скреперный ковш — фиксированный режим 1526
12.5 рис. 68 Передняя заслонка скреперного ковша — основной символ 2087
12.6 рис. 69 Передняя заслонка скреперного ковша — подъем 1527
12.7 рис. 70 Передняя заслонка скреперного ковша — опускание 1528
12.8 рис. 71 Передняя заслонка скреперного ковша — фиксированный режим 1529
12.9 рис. 72 Передняя заслонка скреперного ковша — плавающий режим 1530
12.10 рис. 73 Задняя выдвижная стенка скреперного ковша — основной символ 2088
12.11 рис. 74 Задняя выдвижная стенка скреперного ковша — выдвижение 1531
12.12 рис. 75 Задняя выдвижная стенка скреперного ковша — возврат 1532
12.13 рис. 76 Задняя выдвижная стенка скреперного ковша — фиксированный режим 1533
12.14 рис. 77 Элеватор скреперного ковша — основной символ 2089
12.15 рис. 78 Элеватор скреперного ковша — загрузка 1534
12.16 рис. 79 Элеватор скреперного ковша — разгрузка 1535

13. Символы для экскаваторного оборудования
«обратная лопата»

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
13.1 рис. 80 Обратная лопата — основной символ 1468
13.2 рис. 81 Стрела — подъем 1470
13.3 рис. 82 Стрела — опускание 1469
13.4 рис. 83 Стрела — выдвижение 1472
13.5 рис. 84 Стрела — втягивание 1471
13.6 рис. 85 Стрела — блокировка в транспортном положении [Может использоваться вместе с символами «Включено» (5007), «Выключено» (5008) или «Включено/Выключено» (5010), или «Закрыто» (0022), «Открыто» (0023)] 1486
13.7 рис. 86 Рукоять — отведение 1474
13.8 рис. 87 Рукоять — приведение 1473
13.9 рис. 88 Рукоять — выдвижение 1475
13.10 рис. 89 Рукоять — втягивание 1476
13.11 рис. 90 Ковш — разгрузка 1477
13.12 рис. 91 Ковш — копание/подворот 1478
13.13 рис. 92 Поворотная стрела — основной символ 2090
13.14 рис. 93 Поворотная стрела — поворот влево 1480
13.15 рис. 94 Поворотная стрела — поворот вправо 1479
13.16 рис. 95 Поворотная стрела — блокировка поворота [Может использоваться вместе с символами «Включено» (5007), «Выключено» (5008) или «Включено/Выключено» (5010), или «Закрыто» (0022), «Открыто» (0023)] 1481
13.17 рис. 96 Поворотная стрела — тормоз поворота [Может использоваться вместе с символами «Включено» (5007), «Выключено» (5008) или «Включено/Выключено» (5010), или «Закрыто» (0022), «Открыто» (0023)] 1482
13.18 рис. 97 Смещаемая стрела — основной символ 2091
13.19 рис. 98 Смещаемая стрела — смещение влево 1483
13.20 рис. 99 Смещаемая стрела — смещение вправо 1484
13.21 рис. 100 Смещаемая стрела — блокировка смещения [Может использоваться вместе с символами «Включено» (5007), «Выключено» (5008) или «Включено/Выключено» (5010), или «Закрыто» (0022), «Открыто» (0023)] 1485
13.22 рис. 101 Поворотная смещаемая стрела — отклонение влево 2249
13.23 рис. 102 Поворотная смещаемая стрела — отклонение вправо 2250
13.24 рис. 103 Экскаватор/обратная лопата — система Power Boost ISO 7000-2637
13.25 рис. 104 Экскаватор/обратная лопата — переключатель режимов работы ISO 7000-2638

14. Символы для экскаваторного оборудования «прямая лопата»

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
14.1 рис. 105 Прямая лопата — основной символ 1487
14.2 рис. 106 Стрела — подъем 1489
14.3 рис. 107 Стрела — опускание 1488
14.4 рис. 108 Рукоять — отведение 1490
14.5 рис. 109 Рукоять — приведение 1491

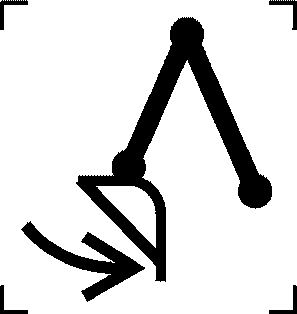

14.6 рис. 110 Ковш — разгрузка 1492
14.7 рис. 111 Ковш — копание/подворот 1493

15. Символы для погрузочного ковша

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
15.1 рис. 112 Ковш — основной символ 1437
15.2 рис. 113 Ковш — подъем 1438
15.3 рис. 114 Ковш — опускание 1439
15.4 рис. 115 Ковш — режим фиксации 1440
15.5 рис. 116 Ковш — плавающий режим 1441
15.6 рис. 117 Ковш — режим разгрузки 1442
15.7 рис. 118 Ковш — подворот 1443
15.8 рис. 119 Ковш с боковой разгрузкой — основной символ 2092
15.9 рис. 120 Ковш с боковой разгрузкой — режим разгрузки 1449
15.10 рис. 121 Ковш с боковой разгрузкой — режим возврата 1450
15.11 рис. 122 Ковш с боковой разгрузкой — режим фиксации 2093
15.12 рис. 123 Многофункциональный ковш — основной символ 1445
15.13 рис. 124 Многофункциональный ковш — раскрытие 1446
15.14 рис. 125 Многофункциональный ковш — закрытие 1447
15.15 рис. 126 Многофункциональный ковш — режим фиксации 1448

16. Символы для самосвального кузова

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
16.1 рис. 127 Самосвальный кузов — основной символ 2094

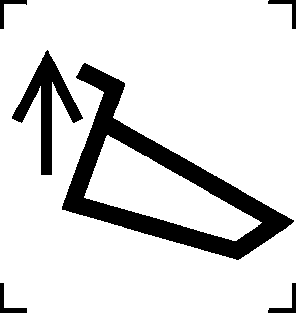

16.2 рис. 128 Самосвальный кузов — подъем 1519

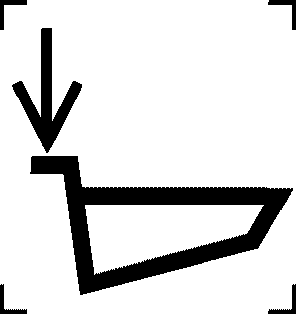

16.3 рис. 129 Самосвальный кузов — опускание 1520
16.4 рис. 130 Самосвальный кузов — режим фиксации 1521
16.5 рис. 131 Самосвальный кузов — плавающий режим 1522

17. Символы для рыхлительного оборудования
(рыхлителей или кирковщиков)

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
17.1 рис. 132 Рыхлительное оборудование (рыхлитель или кирковщик) — основной символ 2096
17.2 рис. 133 Рыхлительное оборудование (рыхлитель или кирковщик) — подъем (количество рыхлителей или кирковщиков указывают арабскими цифрами) 2097
17.3 рис. 134 Рыхлительное оборудование (рыхлитель или кирковщик) — опускание (количество рыхлителей или кирковщиков указывают арабскими цифрами) 2098
17.4 рис. 135 Рыхлительное оборудование (рыхлитель или кирковщик) — фиксированный режим (количество рыхлителей или кирковщиков указывают арабскими цифрами) 2099
17.5 рис. 136 Рыхлительное оборудование (рыхлитель или кирковщик) — плавающий режим (количество рыхлителей или кирковщиков указывают арабскими цифрами) 2251
17.6 рис. 137 Рыхлительное оборудование (рыхлитель или кирковщик) — наклон/приведение (количество рыхлителей или кирковщиков указывают арабскими цифрами) 2252
17.7 рис. 138 Рыхлительное оборудование (рыхлитель или кирковщик) — наклон/отведение (количество рыхлителей или кирковщиков указывают арабскими цифрами) 2253

18. Символы для лебедки

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
18.1 рис. 139 Лебедка — базовый символ 1176
Вторая версия
18.2 рис. 140 Лебедка — разматывание 1539
Вторая версия
18.3 рис. 141 Лебедка — наматывание 1538
Вторая версия
18.4 рис. 142 Лебедка — свободный сброс 1540
Вторая версия

Номера символов 19.1 — 19.12 удалены в соответствии с технической поправкой 1 (Cor.1:1997) и определены в пункте 17.

(Измененная редакция, Cor.1:1997).

20. Символы для траншеекопателя

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК
20.1 рис. 143 Стрела траншеекопателя — основной символ 2254
20.2 рис. 144 Стрела траншеекопателя — подъем 2255
20.3 рис. 145 Стрела траншеекопателя — опускание 2256
20.4 рис. 146 Цепь траншеекопателя — вращение вперед 2257
20.5 рис. 147 Цепь траншеекопателя — вращение назад 2258
20.6 рис. 148 Цепь траншеекопателя — отключение 2259
20.7 рис. 149 Сдвигаемый траншеекопатель — основной символ 2260
20.8 рис. 150 Сдвигаемый траншеекопатель — сдвиг влево 2261
20.9 рис. 151 Сдвигаемый траншеекопатель — сдвиг вправо 2262
20.10 рис. 152 Сдвигаемый траншеекопатель — блокировка сдвига 2263
20.11 рис. 153 Зачистное устройство траншеекопателя — основной символ 2264
20.12 рис. 154 Зачистное устройство траншеекопателя — поднятие 2265
20.13 рис. 155 Очиститель траншеекопателя — опускание 2266
20.14 рис. 156 Транспортер — основной символ 2267
20.15 рис. 157 Транспортер — выдвижение 2268
20.16 рис. 158 Транспортер — втягивание 2269
20.17 рис. 159 Транспортер — левое вращение 2270
20.18 рис. 160 Транспортер — правое вращение 2271
20.19 рис. 161 Роторный траншеекопатель — основной символ 2272
20.20 рис. 162 Роторный траншеекопатель — подъем 2273
20.21 рис. 163 Роторный траншеекопатель — опускание 2274
20.22 рис. 164 Роторный траншеекопатель — вращение вперед 2275
20.23 рис. 165 Роторный траншеекопатель — вращение назад 2276
20.24 рис. 166 Роторный траншеекопатель — отключение 2277
20.25 рис. 167 Опора роторного траншеекопателя — основной символ 2278
20.26 рис. 168 Опора роторного траншеекопателя — подъем 2279
20.27 рис. 169 Опора роторного траншеекопателя — опускание 2280
20.28 рис. 170 Зачистное устройство роторного траншеекопателя — основной символ 2281
20.29 рис. 171 Зачистное устройство роторного траншеекопателя — подъем 2282
20.30 рис. 172 Зачистное устройство роторного траншеекопателя — опускание 2282
20.31 рис. 173 Траншеекопатель плужного типа — основной символ 1462
20.32 рис. 174 Траншеекопатель плужного типа — подъем 1463
20.33 рис. 175 Траншеекопатель плужного типа — опускание 1464
20.34 рис. 176 Траншеекопатель плужного типа — плавающий режим в вертикальной плоскости 2284
20.35 рис. 177 Траншеекопатель плужного типа — подворот 1466
20.36 рис. 178 Траншеекопатель плужного типа — отворот 1467
20.37 рис. 179 Траншеекопатель плужного типа — режим вибрации включен 2285
20.38 рис. 180 Траншеекопатель плужного типа — режим вибрации выключен 2286
20.39 рис. 181 Поворотный траншеекопатель плужного типа — основной символ 2287
20.40 рис. 182 Поворотный траншеекопатель плужного типа — поворот влево 2288
20.41 рис. 183 Поворотный траншеекопатель плужного типа — поворот вправо 2289
20.42 рис. 184 Поворотный траншеекопатель плужного типа — плавающий режим в горизонтальной плоскости 2290
20.43 рис. 185 Поворотный траншеекопатель плужного типа — поворот ножа влево 2291
20.44 рис. 186 Поворотный траншеекопатель плужного типа — поворот ножа вправо 2292
20.45 рис. 187 Держатель кабельной катушки — подъем 2293
20.46 рис. 188 Держатель кабельной катушки — опускание 2294

21. Символы для гидравлических цилиндров

Номер символа Символ или часть символа Значение или применение символа Регистрационный номер ИСО/МЭК

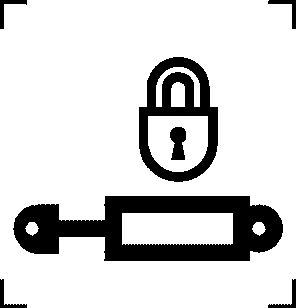

21.1 рис. 189 Гидравлический цилиндр — заблокирован ISO 7000-2642

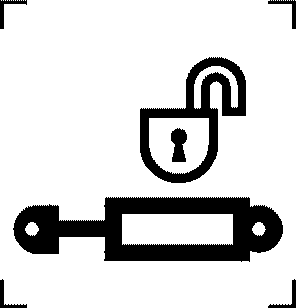

21.2 рис. 190 Гидравлический цилиндр — разблокирован ISO 7000-2643

Приложение ДА
(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ
СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Таблица ДА.1

Обозначение ссылочного международного стандартаСтепень соответствияОбозначение и наименование соответствующего межгосударственного стандарта
IEC 80416-1:2008-<*>
ISO 80416-2:2001-<*>
ISO 6165-<*>
ISO 6405-1:1991IDTГОСТ ISO 6405-1-2013 «Машины землеройные. Символы для органов управления и устройств отображения информации. Часть 1. Общие символы»
ISO 7000:2014-<*>
<*> Соответствующий межгосударственный стандарт отсутствует.
Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта:
- IDT — идентичный стандарт.
