1 Область применения
Настоящий стандарт устанавливает метод испытания на отрыв для определения стойкости к отслаиванию полиэтиленовых (ПЭ) узлов сварных соединений с закладными нагревателями, предназначенных для транспортирования жидких и газообразных сред.
Метод применим к узлам с номинальным наружным диаметром, равным 90 мм и более.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующий стандарт [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения)]:
ISO 11413, Plastics pipes and fittings — Preparation of test piece assemblies between a polyethylene (PE) pipe and an electrofusion fitting (Трубы и фитинги пластмассовые. Подготовка контрольного образца сварного соединения полиэтиленовой трубы и фитинга с закладными нагревателями)
3 Принцип
Целью испытания является оценка сплавления полиэтиленовой трубы и муфты с закладными нагревателями путем исследования отслаивания в узле сварного соединения, заключающегося в приложении растягивающего усилия к образцу для испытания в виде полосы, вызывающего постепенное отслаивание по поверхности сплавления. Испытание проводят при температуре (23 +/- 2) °C.
Отслаивание при отрыве узла сварного соединения оценивают по типу разрушения стенки трубы, стенки фитинга или поверхности расплавленного материала и проценту отслаивания.
4 Оборудование
Оборудование должно включать нижеперечисленные узлы (см. рисунок 1).
1 — передаточная цепь или трос (минимальная длина 300 мм); 2 — передаточный рычаг; 3 — зажим разрывной машины

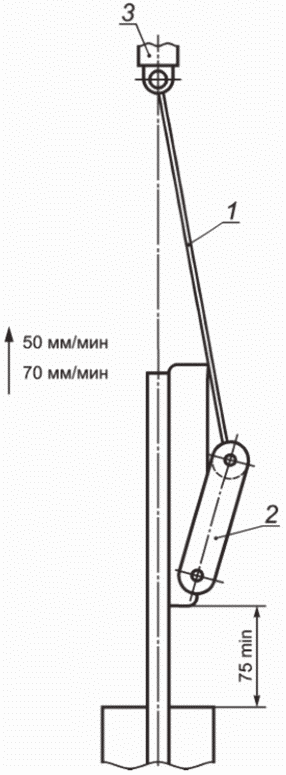

Рисунок 1 — Узел сборки образца для испытания на отрыв
4.1 Разрывную машину, обеспечивающую растяжение с заданной скоростью (см. раздел 7) и усилием, достаточным для разделения образца для испытания на части (см. раздел 5 и рисунок 4).
4.2 Передаточный рычаг (рисунок 2).
<1> Размер зазора для крепления натяжной цепи или троса.
1 — прижимное кольцо; 2 — болт для фиксирования образца через отверстие (см. рисунки 1 и 3)

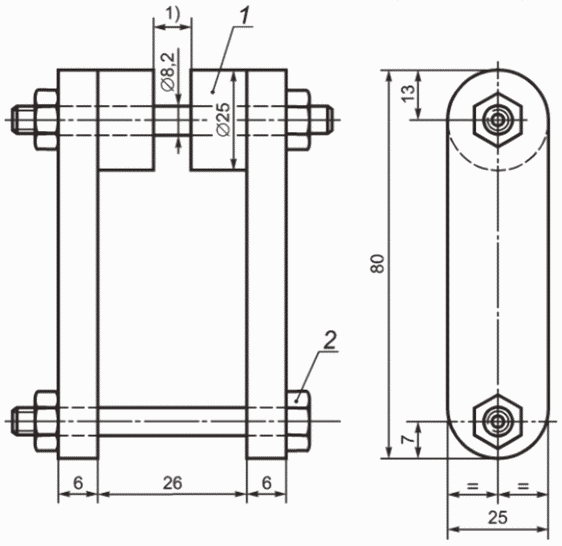

Рисунок 2 — Передаточный рычаг
5 Образцы для испытаний
5.1 Подготовка соединений
Образцы фитингов с закладным нагревателем и труб, полученные при отборе проб в соответствии со стандартом на продукцию, подготавливают в соответствии с ISO 11413 таким образом, чтобы свободный конец каждой трубы был не менее 125 мм.
5.2 Подготовка образцов для испытаний
5.2.1 Вырезают образцы для испытаний в соответствии с 5.2.2 не ранее чем через 24 ч после сварки.
5.2.2 Вырезают из узла сварного соединения четыре образца для испытаний таким образом, чтобы:
a) образец для испытания включал максимальный и минимальный зазоры между фитингом и трубой, определяемые визуально перед вырезанием полос;
b) плоские стороны образца для испытания были параллельны по всей его длине, ширина составляла 25+5 мм или была равна номинальной толщине стенки трубы с допуском +5 мм в зависимости от того, что больше.
Если узел сварного соединения включает муфту, разрезают образец для испытания пополам поперек центра муфты, чтобы получить восемь образцов (см. рисунок 3).
<1> Отверстие для болта рычага диаметром t/5, но не менее 3 мм.

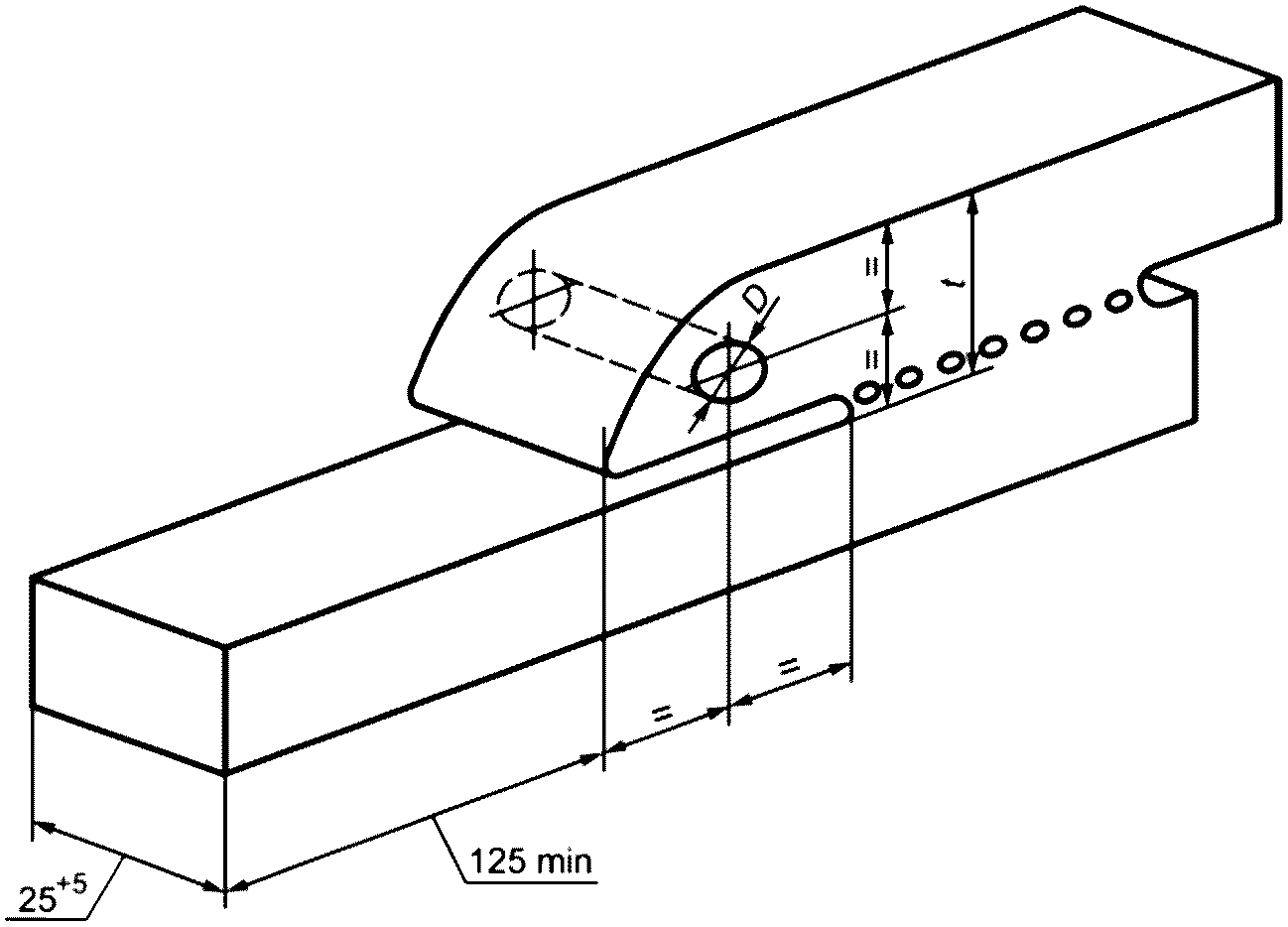

Рисунок 3 — Форма и размеры образца для испытания
5.2.3 В каждом образце для испытания просверливают отверстие для болтового соединения с рычагом, как показано на рисунке 2, диаметр которого должен быть t/5, но не менее 3 мм. Если в отверстии возникает пластическая деформация, отверстие перемещают выше первого витка.
5.3 Количество образцов для испытаний
Количество образцов для испытаний должно быть установлено в стандарте на изделие.
Примечание - Рекомендуется испытывать не менее трех образцов.
6 Кондиционирование
Испытания (см. раздел 7) проводят не ранее чем через 30 ч после сварки соединения.
Между операциями сварки и вырезки узел соединения кондиционируют не менее 6 ч при температуре (23 +/- 2) °C.
После вырезки образцы для испытаний выдерживают при температуре испытания не менее 6 ч.
7 Проведение испытания
Проводят испытание при температуре (23 +/- 2) °C.
a) Измеряют общее расстояние между первым и последним витками фитинга с закладными нагревателями, как показано на рисунке 4.
b) Прикрепляют муфтовую часть образца для испытания к рычагу (4.2), а конец трубы, выступающий из муфты, помещают в разрывную машину (4.1), как показано на рисунке 1.
c) Прикладывают растягивающее усилие вдоль продольной оси образца для испытания со скоростью от 20 до 50 мм/мин. В случае разногласий применяют скорость 25 мм/мин +/- 10%.
d) Продолжают испытание до полного разделения образца для испытания на части. Регистрируют место разрушения, например по трубе или фитингу, между витками или по поверхности сплавления. Измеряют максимальную длину хрупкого разрушения d2 в зоне сварки, параллельно оси трубы (см. рисунок 4).
e) Регистрируют максимальное усилие отрыва.
f) Вычисляют для каждого испытанного образца процент отслаивания Cc по формуле
C_{c} = \frac{d_{2}}{y} \cdot 100 ,
где d2 — максимальная длина хрупкого разрушения, мм;
y — длина между первым и последним витками закладного нагревателя, мм.
<1> Хрупкое разрушение в зоне сварки.
<2> Пластическое разрушение трубы.
<3> Разрушение в зоне спирали с пластической деформацией материала.
1 — фитинг; 2 — труба; 3 — витки электронагревательной спирали

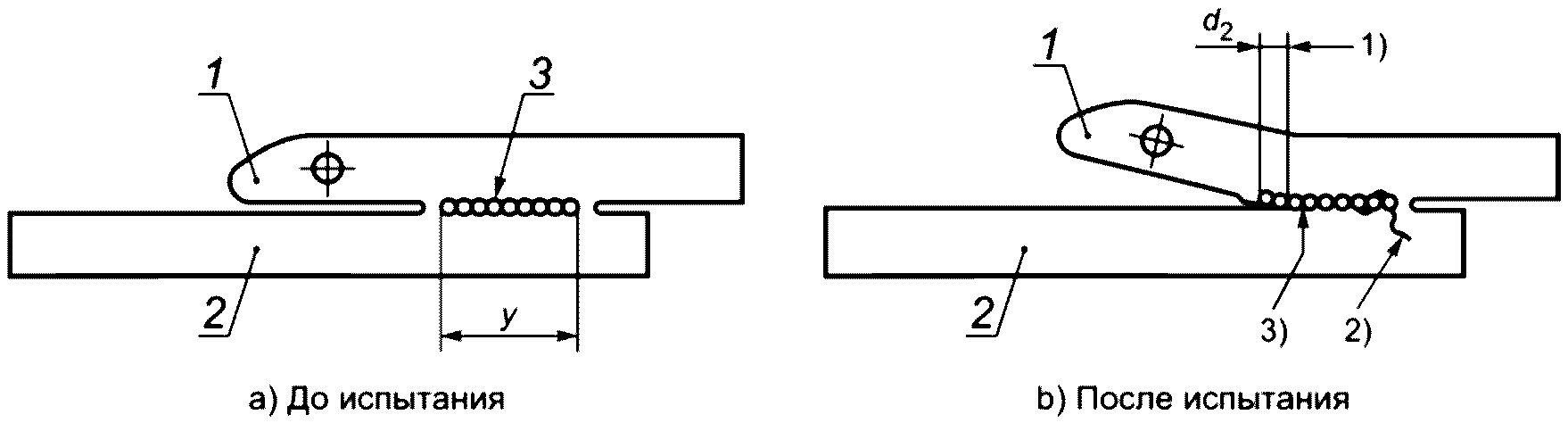

Рисунок 4 — Оценка отслаивания образца для испытаний
8 Обработка результатов
Если процент отслаивания превышает значение, указанное в соответствующем стандарте на изделие, считают, что узел соединения не прошел испытание.
9 Протокол испытания
Протокол испытания должен содержать:
a) обозначение настоящего стандарта;
b) данные, необходимые для идентификации образцов для испытаний;
c) материал каждой из частей узла сварного соединения;
d) номинальный размер фитинга;
e) размеры трубы до подготовки узла сварного соединения (средний диаметр, овальность, толщина стенки и длина);
f) размеры образцов для испытаний, включая свободную длину трубы, выступающую из муфты;
g) условия сварки при подготовке сварного соединения;
h) температуру испытаний и точность, с которой она была измерена;
i) количество испытанных образцов;
j) данные об образцах, имеющих минимальные и максимальные зазоры между трубой и фитингом;
k) время кондиционирования и время выдержки между сваркой и вырезкой образцов для испытаний из узла сварного соединения;
l) скорость проведения испытания;
m) максимальное усилие отрыва;
o) в случае разрушения — тип разрушения (разрушение по поверхности сплавления, разрыв между витками, разрушение трубы или фитинга);
p) любые наблюдения, полученные во время испытания или после;
r) наименование лаборатории, проводившей испытание.
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| ISO 11413 | - | <*>, <1> |
| <*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. | ||
<1> В Российской Федерации действует ГОСТ Р ИСО 11413-2023 «Трубы и фитинги пластмассовые. Подготовка контрольного образца сварного соединения полиэтиленовой трубы и фитинга с закладными нагревателями».
