ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ САМОСТОПОРЯЩИЕСЯ (С НЕМЕТАЛЛИЧЕСКОЙ ВСТАВКОЙ)
Prevailing torque type hexagon thin nuts (with non-metallic insert)
1 января 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены».
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. № 92-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2017 г. № 485-ст межгосударственный стандарт ГОСТ ISO 10511-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2019 г.
5 Настоящий стандарт идентичен международному стандарту ISO 10511:2012 «Гайки шестигранные низкие самостопорящиеся (с неметаллической вставкой)» [«Prevailing torque type hexagon thin nuts (with non-metallic insert)», IDT]
Международный стандарт разработан техническим комитетом ISO/TC 2 «Изделия крепежные».
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает характеристики шестигранных низких самостопорящихся (с неметаллической вставкой) гаек с резьбой от M3 до M36 класса точности A для резьбы до M16 включительно и класса точности B для резьбы свыше M16 и классов прочности 04 и 05.
Примечание — Размеры гаек соответствуют, указанным в ISO 4035, плюс обжатой части.
Если необходимы другие характеристики, они должны быть выбраны из существующих международных стандартов, например ISO 261, ISO 724, ISO 898-2, ISO 965-2, ISO 2320 и ISO 4759-1.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все изменения).
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions (Крепежные изделия. Болты, винты, шпильки и гайки. Символы и обозначения размеров)
ISO 261, ISO general purpose metric screw threads — General plan (Резьбы метрические ИСО общего назначения. Общий план)
ISO 724, ISO general-purpose metric screw threads — Basic dimensions (Резьбы метрические ИСО общего назначения. Основные размеры)
ISO 898-2, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 2: Nuts with specified property classes — Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистой стали и легированной стали. Часть 2. Гайки установленного класса прочности. Крупная и мелкая резьба)
ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general purpose external and internal screw threads — Medium quality (Резьбы метрические ИСО общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности)
ISO 2320, Prevailing torque type steel nuts — Mechanical and performance properties (Гайки стальные самостопорящиеся. Механические и эксплуатационные свойства)
ISO 3269, Fasteners — Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 4042, Fasteners — Electroplated coatings (Изделия крепежные. Электролитические покрытия)
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C)
ISO 6157-2, Fasteners — Surface discontinuities — Part 2: Nuts (Изделия крепежные — Дефекты поверхности — Часть 2. Гайки)
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts (Изделия крепежные. Общие требования для болтов, винтов, шпилек, гаек)
ISO 10683, Fasteners — Nonelectrolytically applied zinc flake coatings (Детали крепежные. Покрытия, полученные при нанесении дисперсии чешуек цинка неэлектролитическим методом)
3. Размеры

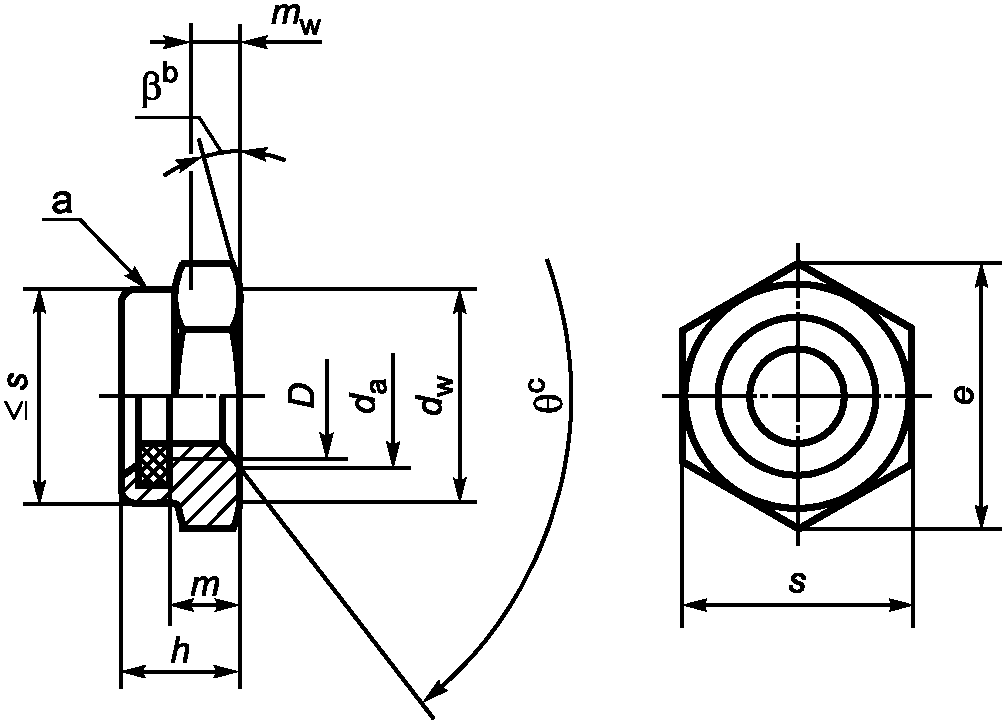

Размеры указаны на рисунке 1 и в таблице 1.
a Форма обжатой части — по выбору изготовителя.
b \beta = 15^{\circ} - 30^{\circ} .
| Резьба D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) a | M16 | M20 | M24 | M30 | M36 | |
| P b | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | 3,5 | 4 | |
| da | не более | 3,45 | 4,60 | 5,75 | 6,75 | 8,75 | 10,80 | 13,00 | 15,10 | 17,30 | 21,6 | 25,90 | 32,40 | 38,90 |
| не менее | 3,00 | 4,00 | 5,00 | 6,00 | 8,00 | 10,00 | 12,00 | 14,00 | 16,00 | 20,00 | 24,00 | 30,00 | 36,00 | |
| dW не менее | 4,56 | 5,90 | 6,90 | 8,90 | 11,60 | 14,60 | 16,60 | 19,60 | 22,50 | 27,70 | 33,20 | 42,80 | 51,10 | |
| e не менее | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,36 | 26,75 | 32,95 | 39,55 | 50,85 | 60,79 | |
| h | не более | 3,90 | 5,00 | 5,00 | 6,00 | 6,76 | 8,56 | 10,23 | 11,32 | 12,42 | 14,90 | 17,80 | 22,20 | 25,50 |
| не менее | 3,42 | 4,52 | 4,52 | 5,52 | 6,18 | 7,98 | 9,53 | 10,22 | 11,32 | 13,10 | 16,00 | 20,10 | 23,40 | |
| m не менее | 1,55 | 1,95 | 2,45 | 2,90 | 3,70 | 4,70 | 5,70 | 6,42 | 7,42 | 9,10 | 10,90 | 13,90 | 16,90 | |
| mw не менее | 1,24 | 1,56 | 1,69 | 2,32 | 2,96 | 3,76 | 4,56 | 5,14 | 5,94 | 7,28 | 8,72 | 11,12 | 13,52 | |
| s | не более | 5,50 | 7,00 | 8,00 | 10,00 | 13,00 | 16,00 | 18,00 | 21,00 | 24,00 | 30,00 | 36,00 | 46,00 | 55,00 |
| не менее | 5,32 | 6,78 | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 | 20,67 | 23,67 | 29,16 | 35,00 | 45,00 | 53,80 | |
| a Размер, заключенный в скобки, применять не рекомендуется. b P — шаг резьбы. | ||||||||||||||
4. Технические требования
Технические требования — в соответствии с таблицей 2.
5. Обозначение
Пример — Гайка шестигранная низкая самостопорящаяся с неметаллической вставкой с резьбой M12 и класса прочности 04 обозначается следующим образом:
Гайка шестигранная низкая самостопорящаяся — M12-04 ГОСТ ISO 10511
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование межгосударственного стандарта |
| ISO 225 | - | <*> |
| ISO 261 | MOD | ГОСТ 8724-2002 (ИСО 261-98) «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» |
| ISO 724 | MOD | ГОСТ 24705-2004 (ИСО 724-1993) «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» |
| ISO 898-2 | IDT | ГОСТ ISO 898-2-2015 «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы» |
| ISO 965-2 | - | <*> |
| ISO 2320 | IDT | ГОСТ ISO 2320-2015 «Гайки стальные самостопорящиеся. Механические и эксплуатационные свойства» |
| ISO 3269 | IDT | ГОСТ ISO 3269-2015 «Изделия крепежные. Приемочный контроль» |
| ISO 4042 | IDT | ГОСТ ISO 4042-2015 «Изделия крепежные. Электролитические покрытия» |
| ISO 4759-1 | IDT | ГОСТ ISO 4759-1-2015 «Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C» |
| ISO 6157-2 | - | <*> |
| ISO 8992 | IDT | ГОСТ ISO 8992-2015 «Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек» |
| ISO 10683 | - | <*>, <1> |
| Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT — идентичные стандарты; - MOD — модифицированные стандарты. | ||
<1> На территории Российской Федерации действует ГОСТ Р ИСО 10683-2013 «Изделия крепежные. Неэлектролитические цинк-ламельные покрытия».
БИБЛИОГРАФИЯ
[1] ISO 4035, Hexagon thin nuts chamfered (style 0) — Product grades A and B
