ГОСТ IEC 60064-2019. Межгосударственный стандарт. Лампы накаливания вольфрамовые для бытового и аналогичного общего освещения. Эксплуатационные требования

(введен в действие Приказом Росстандарта от 30.10.2019 № 1162-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 2239-79"]:::doc
  click n0 "https://bukva.ai/docs/gost-2239-79" "ГОСТ 2239-79. Государственный стандарт Союза ССР. Лампы накаливания общего назначения. Технические условия (утв. Постановлением Госстандарта СССР от 07.05.1979 N 1625)"
  n1["ГОСТ 28711-90"]:::rst
  click n1 "https://bukva.ai/docs/gost-28711-90" "ГОСТ 28711-90. Лампы накаливания для бытового и аналогичного общего освещения. Эксплуатационные требования (утв. Постановлением Госстандарта СССР от 30.10.1990 N 2751)"
  n2["ГОСТ Р МЭК 60064-99"]:::rst
  click n2 "https://bukva.ai/docs/fer-81-02-19-2001-minstroy-rossii-ministerstvo" "ГОСТ Р МЭК 60064-99. Государственный стандарт Российской Федерации. Лампы накаливания вольфрамовые для бытового и аналогичного общего освещения. Эксплуатационные требования (принят"
  n3["ГОСТ Р 52706-2007"]:::rst
  click n3 "https://bukva.ai/docs/gost-r-52706-2007" "ГОСТ Р 52706-2007. Национальный стандарт Российской Федерации. Лампы накаливания вольфрамовые для бытового и аналогичного общего освещения. Эксплуатационные требования (утв. и введ"
  n4["ГОСТ IEC 60064-2019"]:::doc
  click n4 "https://bukva.ai/docs/standart-gost-iec-60064-2019" "ГОСТ IEC 60064-2019. Межгосударственный стандарт. Лампы накаливания вольфрамовые для бытового и аналогичного общего освещения. Эксплуатационные требования (введен в действие Приказ"
  n3 --> n4
  n1 --> n3
  n2 --> n3
  n0 --> n3
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие Приказом Федерального

ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ

(IEC 60064:2005, IDT)

МКС 29.140.20

Предисловие

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «Научно-исследовательский институт источников света имени А.Н. Лодыгина» (ООО «НИИИС имени А.Н. Лодыгина») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 332 «Светотехнические изделия, освещение искусственное»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 октября 2019 г. № 123-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 октября 2019 г. № 1162-ст межгосударственный стандарт ГОСТ IEC 60064-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2020 г.

5 Настоящий стандарт идентичен международному стандарту IEC 60064:2005 «Лампы накаливания вольфрамовые для бытового и аналогичного общего освещения. Эксплуатационные требования» («Tungsten filament lamps for domestic and similar general lighting purposes — Performance requirements», IDT), включая изменения A4:2007, A5:2009.

Международный стандарт разработан подкомитетом 34A «Лампы» технического комитета по стандартизации IEC/TC 34 «Лампы и связанное с ними оборудование» Международной электротехнической комиссии (IEC).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственности за установление подлинности каких-либо или всех таких патентных прав.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном Интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Общие положения

1.1 Область применения

Настоящий стандарт распространяется на вольфрамовые лампы накаливания общего освещения, удовлетворяющие требованиям безопасности IEC 60432-1 и имеющие:

• номинальную мощность от 25 до 200 Вт включительно;
• номинальное напряжение от 100 до 250 В. Если маркируют диапазон напряжения, предельные значения диапазона не должны отличаться от среднего значения более чем на +/- 2,5% <1>;
• колбы форм A или PS;
• колбы прозрачные, матированные или с эквивалентным покрытием или с белой отделкой;
• цоколи B22d, E26 или E27.

<1> В процессе перехода с номинального питающего напряжения 220 В на 230 В в странах временно применяют диапазон +/- 3,5%.

Конкретные типы ламп приведены в разделе 8.

Настоящий стандарт устанавливает эксплуатационные требования, включая методы испытаний и условия подтверждения соответствия требованиям. В настоящем стандарте приведены методы оценки всей продукции по протоколам испытаний изготовителя ламп. Эти методы могут быть применены для сертификации. Стандарт содержит в себе подробности испытаний партий, которые могут быть использованы для оценки конкретных партий, но не пригодны для сертификации.

Для некоторых требований в настоящем стандарте приведены ссылки на «листы с параметрами», а для некоторых ламп эти листы с параметрами включены в настоящий стандарт. Для других ламп, входящих в область распространения настоящего стандарта, соответствующие параметры предоставляются изготовителем ламп или ответственным поставщиком.

Методы испытания и измерения по настоящему стандарту применимы также для оценки вольфрамовых ламп накаливания, напрямую не входящих в область применения настоящего стандарта, например другие формы колб, покрытия и т.д.

Примечания

1 Включена лампа, используемая в Китае с номинальной мощностью 15 Вт и номинальным напряжением 220 В.

2 Включена лампа, используемая в Японии мощностью 18 Вт на номинальное напряжение 100 или 110 В.

3 Отдельные ссылки приведены на цоколи E26/24, используемые в Северной Америке, и E26/25, используемые в Японии. Эти цоколи не совместимы.

4 Если имеется ссылка на цоколь E27/27, допускается также использовать цоколь E27/25.

1.2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения):

IEC 60061-1, Lamp caps and holders together with gauges for the control of interchangeability and safety — Part 1: Lamp caps (Цоколи и патроны ламп, а также калибры для проверки их взаимозаменяемости и безопасности. Часть 1. Цоколи)

IEC 60061-2, Lamp caps and holders together with gauges for the control of interchangeability and safety — Part 2: Lampholders (Цоколи и патроны ламп, а также калибры для проверки их взаимозаменяемости и безопасности. Часть 2. Патроны)

IEC 60061-3, Lamp caps and holders together with gauges for the control of interchangeability and safety — Part 3: Gauges (Цоколи и патроны ламп, а также калибры для проверки их взаимозаменяемости и безопасности. Часть 3. Калибры)

IEC 60432-1, Incandescent lamps — Safety requirements — Part 1: Tungsten filament lamps for domestic and similar general lighting purposes (Лампы накаливания. Требования безопасности. Часть 1. Лампы накаливания вольфрамовые для бытового и аналогичного общего освещения)

IEC 60630, Maximum lamp outlines for incandescent lamps (Наибольшие контуры ламп накаливания)

IEC 60887, Glass bulb designation system for lamps (Система обозначения стеклянных колб для ламп)

1.3 Общая структура

Настоящий стандарт состоит из следующих разделов:

раздел 1. Общие положения;

раздел 2. Параметры ламп и требования;

раздел 3. Общие положения, требования к размерам, электрическим, световым параметрам и сроку службы;

раздел 4. Условия соответствия;

раздел 5. Выборка;

раздел 6. Принципы нанесения размеров;

раздел 7. Листы с параметрами ламп.

1.4 Форма колбы

Номенклатура колб, используемая в качестве оболочек для ламп по настоящему стандарту, приведена в техническом отчете IEC 60887.

1.5 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

1.5.1 тип (type): Лампы с одинаковыми световыми и электрическими параметрами независимо от типа цоколя.

1.5.2 группа (group): Лампы одной номинальной мощности из одного листа с параметрами лампы (нормальный или повышенный световой поток), номинальное напряжение которых находится в одном диапазоне напряжения (например, 100 — 150 В; 200 — 250 В).

1.5.3 белое покрытие (white finish): Белое покрытие лампы, обеспечивающее рассеяние света при незначительном снижении его интенсивности, наносимое на внутреннюю поверхность колбы.

1.5.4 изготовитель (manufacturer): Организация, изготавливающая лампы, на которые распространяется настоящий стандарт, на одном или более предприятиях одного объединения, необязательно в одной стране, но имеющих общее руководство по качеству.

1.5.5 продукция (production): Число ламп, на которые распространяется настоящий стандарт, изготовленных на предприятии в течение 12 мес.

1.5.6 суммарная продукция (total production): Число ламп, на которые распространяется настоящий стандарт, изготовленных на всех предприятиях одного объединения в течение 12 мес.

1.5.7 вся продукция (whole production): Совокупность всех типов ламп, на которые распространяется настоящий стандарт, изготовленных в течение 12 мес и внесенных изготовителем в перечень, представляемый в орган по сертификации, для включения их в сертификат соответствия.

1.5.8 партия (batch): Совокупность ламп одного типа, одновременно представленных на испытания на соответствие требованиям настоящего стандарта.

1.5.9 высота светового центра (light centre length): Расстояние от геометрического центра тела накала до контактной пластинки цоколя, включая припой.

Примечание — Это определение применимо независимо от типа применяемого цоколя. Требование к высоте светового центра применимо только к лампам с прозрачными колбами.

1.5.10 количество ламп для проверки размеров (КПР) [inspection test quantity (ITQ)]: Число ламп, испытываемых для определения приемлемости всей продукции или партии на соответствие требованиям к размерам.

1.5.11 количество ламп для измерения номинальных параметров (КИНП) [rating test quantity (RTQ)]: Число ламп, испытываемых для определения приемлемости всей продукции или партии в зависимости от начальных значений.

1.5.12 количество ламп для испытания на срок службы (КИС) [life test quantity (LTQ)]: Число ламп, испытываемых для определения приемлемости всей продукции или партии на соответствие сроку службы.

1.5.13 начальные значения (initial readings): Значения световых и электрических параметров, полученные в результате измерений после отжига ламп.

1.5.14 номинальное напряжение (rated voltage): Напряжение или диапазон напряжения, заданное(ый) в соответствующем стандарте или заявленное(ый) изготовителем или ответственным поставщиком.

Примечание — Если на лампах маркирован диапазон напряжения, то под этим понимают, что они подходят для применения при любом линейном напряжении в пределах этого диапазона.

1.5.15 испытательное напряжение (test voltage): Номинальное напряжение или, при маркировке диапазоном напряжения, среднее значение диапазона напряжения, если не указано иное.

1.5.16 номинальная мощность (rated wattage): Мощность, установленная в соответствии с настоящим стандартом или установленная изготовителем или ответственным поставщиком.

1.5.17 номинальный световой поток, лм: (rated luminous flux (unit: lumen [lm]): Значение светового потока, установленное изготовителем.

1.5.18 стабильность светового потока (lumen maintenance): Отношение светового потока после 75% номинального срока службы к начальному световому потоку, выраженное в процентах.

1.5.19 срок службы (life): Время работы лампы до отказа или до момента, когда ее эксплуатация становится неэффективной по любому критерию, характеризующему срок службы, установленному в настоящем стандарте.

1.5.20 номинальный срок службы (rated life): Значение срока службы, указанное в листе с параметрами лампы; в соответствии с методом испытания на срок службы по настоящему стандарту — это значение представляет собой среднее значение сокращенного срока службы.

Примечания

1 В связи с тем, что заданный метод испытания на срок службы по настоящему стандарту — это испытание на сокращенный срок службы, все лампы, которые могут быть коммерчески оценены по результатам испытаний на определение среднего значения полного срока службы, должны быть повторно оценены.

2 Корректировка со среднего срока службы на сокращенный основана на статистических факторах нормального распределения. С учетом уменьшенного предела срока службы каждой лампы по 3.6.2, статистического понятия по приложению E и установления испытания до 125% сокращенного срока службы, сокращенный срок службы принимают равным приблизительно 90% арифметического срока службы. Например, лампа 60 Вт повышенного светового потока с цоколем E26 по листу с параметрами 60064-IEC-1050 - это лампа конструкции США с коммерческим сроком службы 1000 ч, а ее сокращенный срок службы составляет 900 ч.

1.5.21 нормальное испытание на срок службы (normal life test): Испытание на срок службы, когда лампы работают при своем номинальном напряжении.

1.5.22 ускоренное испытание на срок службы (accelerated life test): Испытание на срок службы, когда лампы преднамеренно работают при напряжении выше номинального, с последующим преобразованием в эквивалентный срок службы при номинальном напряжении.

1.5.23 сокращенное испытание на срок службы (truncated life test): Испытание на срок службы, когда оно заканчивается на фиксированной точке, соответствующей 125% номинального срока службы.

2 Параметры ламп

2.1 Параметры ламп и требования

2.1.1 Параметры лампы и заданные пределы характеристик приведены на отдельных листах с параметрами ламп. Эти листы с параметрами приведены в разделе 7.

2.1.2 Каждый лист с параметрами лампы определяет конкретную группу ламп перечислением применимых параметров и предельных значений. На каждом листе приведены следующие требования: размеры, наименьший номинальный световой поток, стабильность светового потока, номинальный срок службы, а также информация по расчету светильника.

2.1.3 Последовательность листов с параметрами, приведенными в разделе 7, определяют по мощности в пределах каждого из следующих подразделов.

2.1.4 Система нумерации листов с параметрами ламп

Номер листа с параметрами ламп состоит из четырех частей:

• первое число означает номер настоящей публикации (IEC 60064);
• вторая часть — группа букв «IEC»;
• третья часть — основной номер листа с параметрами в соответствии с 2.1.3;
• четвертая часть — номер, указывающий издание листа.

Примечание — Когда в листы с параметрами вносят изменения, то измененные страницы выпускают с измененным номером издания. Например, если изменен лист с параметрами 60064-IEC-1050-1, то новое издание нумеруют 60064-IEC-1050-2.

3 Общие положения, требования к размерам, электрическим, световым параметрам и сроку службы

3.1 Общие положения

3.1.1 Лампы, заявленные соответствующими настоящему стандарту, должны удовлетворять требованиям IEC 60432-1.

3.1.2 Лампы должны быть сконструированы таким образом, чтобы их характеристики были надежны при нормальной и допустимой эксплуатации, что обеспечивается соответствием ламп требованиям настоящего раздела.

3.1.3 Лампы испытывают по методике приложения A.

3.2 Маркировка

На лампе или упаковке маркируют информацию по указанию белого покрытия ламп.

3.3 Размеры ламп

3.3.1 Лампы должны удовлетворять требованиям по размерам, заданным в соответствующем листе с параметрами ламп.

3.3.2 Лампы с резьбовыми цоколями должны удовлетворять калибру для проверки контактирования по IEC 60061-3.

3.4 Параметры и допуски на начальные значения

3.4.1 Мощность

Начальная мощность каждой лампы не должна превышать 104% + 0,5 Вт номинальной мощности, приведенной в соответствующем листе с параметрами лампы.

3.4.2 Начальный световой поток

3.4.2.1 Номинальный световой поток должен быть не менее значений, приведенных в соответствующем листе с параметрами лампы.

3.4.2.2 Начальные значения светового потока каждой из матированных ламп, ламп с покрытием, эквивалентным матированию, или прозрачных ламп должны быть не менее 93% номинального светового потока.

3.4.2.3 Начальные значения светового потока каждой из ламп с белым покрытием должны быть не менее 90% номинального светового потока.

3.5 Стабильность светового потока

Стабильность светового потока каждой лампы после 75% номинального срока службы должна быть не менее наименьшего значения, приведенного в соответствующем листе с параметрами лампы.

Примечания

1 По правилам приемки по 4.1.2.6, 4.1.3.3 и 4.2.3 лампы, не удовлетворяющие этому требованию, считают отказавшими по сроку службы.

2 В некоторых странах, в частности в Северной Америке, протоколы изготовителей могут содержать в себе данные после 70% номинального срока службы, а не в последующем заданных 75% номинального срока службы. Это вызвано давно установившейся бытовой и регулярной практикой. Такие данные должны линейно экстраполироваться до точки 75%.

3.6 Требования к испытанию на срок службы

3.6.1 Сокращенный средний срок службы при нормальном испытании на срок службы или эквивалентный сокращенный срок службы при сокращенном испытании на срок службы, определенные по методу B.1.1 (приложение B), не должны быть менее пределов, приведенных в B.1.2 (приложение B), относительно номинального срока службы и КИС.

3.6.2 Срок службы каждой лампы должен быть не менее 70% номинального срока службы.

4 Условия соответствия

4.1 Вся продукция изготовителя

Соответствие подтверждают удовлетворением продукции требованиям раздела 3 (общие положения, требования к размерам, электрическим, световым параметрам и сроку службы), оцениваемым следующим образом.

4.1.1 Проверка на предварительное соответствие для целей сертификации

Примечание — Рекомендуемая проверка на предварительное соответствие для целей сертификации приведена в приложении C. Такая проверка обеспечивает временное одобрение потребителем, как объяснено в C.1.

4.1.2 Соответствие данных испытания изготовителя

4.1.2.1 Оценка основана на данных испытания, приведенных в протоколах изготовителя от всех предприятий объединения с общим руководством по качеству, сгруппированных вместе и удовлетворяющих требованиям 4.1.2.3. Для целей сертификации в одном сертификате могут быть указаны все предприятия объединения. Орган по сертификации должен иметь право на посещение любого предприятия, ознакомление с местными протоколами и методикой контроля качества готовой продукции.

4.1.2.2 Для целей сертификации изготовитель должен представить перечень выпускаемых типов ламп, на которые распространяется настоящий стандарт, и образцы маркировок. Уведомления о дополнениях или исключениях допускается представлять в любое время.

4.1.2.3 Всю продукцию изготовителя считают удовлетворяющей требованиям настоящего стандарта, если не менее 75% (округление проводят до ближайшего целого числа) общего числа ламп, отобранных для оценивания по 5.2.2, соответствуют требованиям 4.1.2.4, 4.1.2.5 и 4.1.2.6.

4.1.2.4 Размеры

Тип ламп из всей продукции изготовителя считают удовлетворяющим требованиям настоящего стандарта, если для этого типа число ламп в протоколах изготовителя, не удовлетворяющих требованиям к размерам по 3.3, не превышает приемочного числа, приведенного в таблице D.2 (приложение D). Это число ламп определяют по данным, представленным изготовителем.

4.1.2.5 Начальные значения

Тип ламп из всей продукции изготовителя считают удовлетворяющим требованиям к начальным значениям, если для этого типа:

1. число ламп по протоколам изготовителя, мощность которых превышает ограничение по 3.4.1, не более числа, приведенного в таблице D.3 (приложение D);

2. число ламп по протоколам изготовителя, световой поток которых ниже ограничений по 3.4.2.2 или 3.4.2.3, не более числа, приведенного в таблице D.3 (приложение D).

4.1.2.6 Срок службы и стабильность светового потока

Тип ламп из всей продукции изготовителя считают удовлетворяющим требованиям настоящего стандарта, если для этого типа:

1. из протоколов изготовителя следует, что результаты по сокращенному сроку службы удовлетворяют требованиям 3.6.1;

2. общее число ламп, не удовлетворяющих требованиям 3.6.2 и 3.5, не превышает числа, приведенного в таблице D.4 (приложение D).

4.1.2.7 Изготовитель, который ранее достигал, но в дальнейшем не подтверждает приемлемые уровни по 4.1.2.4, 4.1.2.5 и 4.1.2.6, не должен быть отстранен от подтверждения несоответствия настоящему стандарту, если он сможет доказать, что:

a) как только по его данным проявилась такая тенденция, им были предприняты меры для исправления ситуации и заданный приемлемый уровень вновь восстановлен в течение 6 мес. После выполнения мероприятий соответствие оценивают по результатам испытаний за 12 мес с исключением результатов протоколов испытаний за период, в течение которого выявлены несоответствия. Такие данные являются неотъемлемой частью протокола;

b) тип ламп, не достигший заданного приемлемого уровня, исключают из перечня ламп, которые соответствуют требованиям настоящего стандарта.

4.1.2.8 Если тип лампы в соответствии с 4.1.2.7 исключен из перечня (см. 4.1.2.2), то он может быть восстановлен при получении удовлетворительных результатов при испытании минимальной выборки ламп за 12 мес по пункту, по которому были обнаружены несоответствия. Эта выборка может быть отобрана за более короткий период.

4.1.3 Соответствие при сравнительном испытании

Выборки для сравнительного испытания отбирают для цели и по методам, приведенным в 5.2.3. По каждому требованию конкретный тип ламп рассматривают отдельно.

4.1.3.1 Размеры

Для 3.3 рассчитывают процент несоответствующих ламп p, приведенных в протоколах изготовителя. По этому значению p определяют допустимое число несоответствующих ламп в выборке от потребителя/продавца (далее — рыночная выборка), используя таблицу D.1 (приложение D). Если фактическое число несоответствующих ламп в рыночной выборке превышает допустимое число, такую выборку считают не соответствующей протоколам изготовителя.

4.1.3.2 Начальные значения

Применяют методику по 4.1.3.1. Мощность и световой поток оценивают отдельно. К лампам, не соответствующим по мощности, относят не удовлетворяющие требованию 3.4.1, а не соответствующим по световому потоку — требованию 3.4.2.2 или 3.4.2.3.

4.1.3.3 Срок службы и стабильность светового потока

Применяют методику, приведенную в 4.1.3.1. К лампам, не соответствующим по сроку службы, относят не удовлетворяющие требованию 3.6.2, а не соответствующим по стабильности светового потока — требованию 3.5.

4.2 Соответствие отдельных партий

Выборку для партии проводят в соответствии с 5.3. Партию считают удовлетворяющей требованиям настоящего стандарта, если выполняют требования 4.2.1, 4.2.2 и 4.2.3. Если партия не удовлетворяет любому из этих пунктов, то ее считают не соответствующей настоящему стандарту.

4.2.1 Размеры

Партию считают удовлетворяющей требованиям по размерам, если число ламп, не удовлетворяющих 3.3, не превышает четырех.

4.2.2 Начальные значения

Партию считают удовлетворяющей по начальным значениям, если:

a) число ламп, мощность которых превышает наибольшее значение, указанное в 3.4.1, не превышает 12;

b) число ламп, световой поток которых ниже наименьших значений, указанных в 3.4.2.2 или 3.4.2.3, не превышает 12.

4.2.3 Срок службы и стабильность светового потока

Партию считают удовлетворяющей требованиям по сроку службы, если:

a) сокращенный средний срок службы КИС удовлетворяет 3.6.1;

b) суммарное число ламп, не удовлетворяющих требованиям 3.6.2, и ламп, не удовлетворяющих требованиям 3.5, не превышает восьми.

4.2.4 Обобщенные условия соответствия для отдельных партий

Обобщенные условия по 4.2.3 приведены в следующей таблице.

5 Выборка

5.1 Принципы отбора выборки

Лампы для испытания следует отбирать таким образом, чтобы обеспечивалась представительность выборки.

Примечание — Сначала следует убедиться, что значения номинального светового потока удовлетворяют требованиям соответствующего листа с параметрами лампы.

Случайно разбитую лампу допускается не заменять, если результат испытания (приемка или браковка) не зависит от ее замены и обеспечивается требуемое число ламп для любого последующего испытания. В случае замены разбитую лампу не учитывают при оценке результатов испытаний.

Примечание — К случайно разбитым относят, например, лампы, вышедшие из строя при переносе и транспортировании, а также лампы, ставшие дефектными по причинам, не связанным с данным видом испытания.

Для испытания партии и для сравнительных испытаний должно быть отобрано дополнительное число ламп наряду с испытуемым числом. Эти лампы предназначены только для замены ламп из испытуемого числа при необходимости представления на испытания требуемого числа ламп.

5.2 Выборка для испытания всей продукции

5.2.1 Предварительная проверка соответствия для целей сертификации

Выборка для предварительной проверки на соответствие приведена в C.2 (приложение C).

5.2.2 Данные испытания изготовителя

Изготовитель должен обеспечить доступность данных по результатам испытаний готовой продукции на соответствие требованиям настоящего стандарта, к которой относятся лампы всех типов, указанных в предоставленном перечне изготовителя.

Эти данные следует относить к достаточному числу ламп, отобранных в течение 12 мес таким образом, чтобы обеспечивалась представительность всей продукции. Данное требование обеспечивают следующим образом:

1. в отношении каждого предприятия — данные испытания:

• для четырех наибольших групп (или всех групп, если их менее четырех), по 200, 300 и 200 ламп для КПР, КИНП и КИС соответственно, но не менее чем по 40, 60 и 40 ламп в группе для КПР, КИНП и КИС соответственно. Если КИС в объеме 200 ламп составляет более 0,01%, то необходимо испытать 0,01% или 40 ламп, что больше;
• для каждой из других групп, составляющих с четырьмя наибольшими группами не менее 75% продукции, но не менее чем по 20, 30 и 20 ламп для КПР, КИНП и КИС соответственно;
• если группа состоит из нескольких типов ламп, то испытуемое число ламп следует выбирать из тех типов, которые составляют не менее 50% продукции для этой группы;
• для каждого типа, данные для которого должны быть представлены, чтобы обеспечить соответствие вышеприведенным требованиям, не менее чем по 20, 30 и 20 ламп для КПР, КИНП и КИС соответственно;

2. в отношении всех предприятий совместно с изготовителем:

• если отобранные лампы не составляют 75% суммарной продукции изготовителя, следует отбирать дополнительные типы для обеспечения соответствия данному требованию.

Для обеспечения соответствия вышеуказанным требованиям из рассмотрения исключают любые типы ламп, внесенные в протоколы изготовителя, для которых число ламп менее 20, 30 и 20 для КПР, КИНП и КИС соответственно.

Проведение всех испытаний на одних и тех же лампах не является обязательным. КИНП может быть проведен на отдельных лампах, не входящих в КПР, но КИС должен быть проведен на отдельных лампах, отобранных случайным образом из ламп, которые прошли проверку по номинальным параметрам.

Примечание — Это объясняется тем, что результаты испытания на срок службы зависят от результатов измерения номинальных параметров и не имеют отношения к результатам проверки размеров.

В связи с тем, что при отборе ламп бывает затруднительно определить продукцию данного типа, изготовленную в течение 12 мес и составляющую часть всей продукции, в этом разделе следует руководствоваться процентными значениями при условии, что выборка ламп для испытаний, отобранная изготовителем, обеспечивает достаточную представительность и удовлетворяет требованию о наименьшем числе испытуемых ламп.

При изменении на предприятии ассортимента выпускаемых типов ламп, в результате чего становится невозможным отобрать для испытания минимальное число ламп, изготовленных в течение 12 мес, достаточно представить доказательства, что норма испытания за это время была сопоставима с требованиями данного пункта.

5.2.3 Выборка для сравнительного испытания

5.2.3.1 При наличии независимого испытательного центра, работающего по сертификационной схеме, отбирают выборку с открытого рынка по 20 ламп трех разных типов, взятых представительным способом из годовой продукции.

Каждая выборка из 20 ламп должна быть предварительно испытана с целью проверки достоверности информации изготовителя о результатах испытаний. Изготовитель должен представить испытательной организации возможность определения предприятия-изготовителя и примерную дату изготовления ламп рыночной выборки.

Примечание — Рыночную выборку рекомендуется формировать методом случайного отбора через равные промежутки времени в течение года и не менее чем из двух торговых точек. Выборка не считается сформированной методом случайного отбора, если не будут выполнены эти условия, а результаты рыночной выборки не могут быть в этом случае сравнимы с протоколами изготовителя.

5.2.3.2 Лампы по 5.2.3.1 должны быть подвергнуты проверке размеров.

5.2.3.3 Лампы по 5.2.3.1 должны быть подвергнуты измерению номинальных параметров.

5.2.3.4 Лампы по 5.2.3.1 должны быть подвергнуты испытанию на срок службы.

5.3 Выборка для испытания партии

5.3.1 Методом случайного отбора формируют выборку из 50 ламп для КПР.

5.3.2 Методом случайного отбора формируют выборку из 100 ламп для КИНП. КПР может быть использован как часть КИНП.

5.3.3 Из ламп, прошедших проверку на номинальные параметры, методом случайного отбора формируют выборку из 50 ламп для КИС.

6 Принципы определения размеров

6.1 Принципы определения размеров ламп накаливания с колбой формы A или PS и цоколем B22d

6.1.1 Все размеры, указанные в листах с параметрами лампы в разделе 8, приведены в миллиметрах (мм).

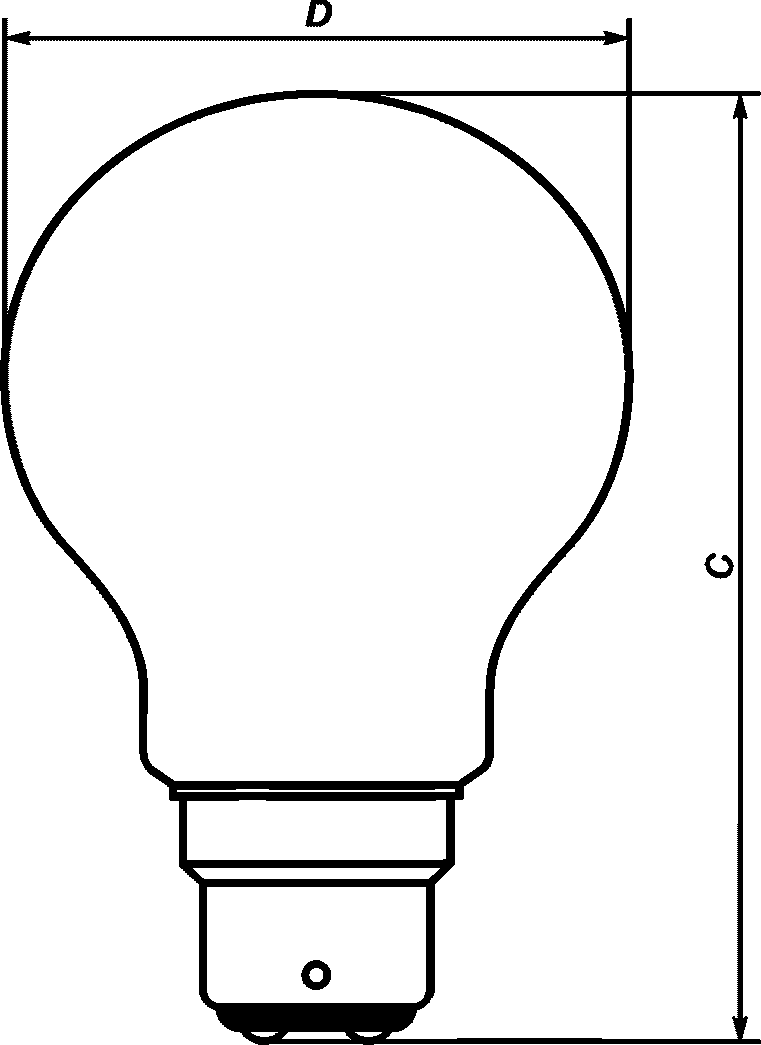

6.1.2 На рисунке 1 графически представлены размеры для ламп с цоколями B22d.

6.1.3 В обозначениях колб на листах с параметрами ламп приведенные цифры означают номинальный диаметр колбы, и их не применяют для оценки размеров ламп.

6.2 Принципы определения размеров ламп накаливания с колбой формы A или PS и резьбовым цоколем Эдисона

6.2.1 Все размеры, указанные в листах с параметрами лампы в разделе 8, приведены в миллиметрах (мм).

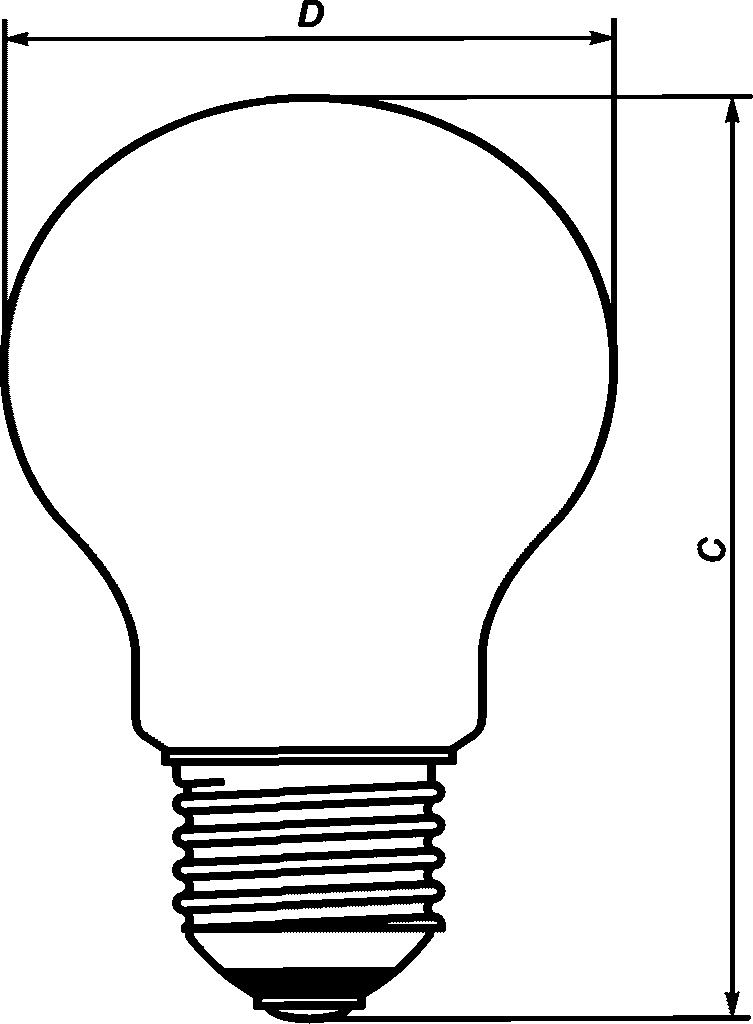

6.2.2 На рисунке 2 графически представлены размеры для ламп с резьбовыми цоколями Эдисона.

6.2.3 В обозначениях колб на листах с параметрами ламп приведенные цифры показывают номинальный диаметр колбы и их не применяют для оценки размеров ламп.

7 Листы с параметрами ламп

7.1 Перечень листов с параметрами ламп и кодами МСОЛ

В качестве дополнительной информации в настоящей таблице для каждого листа с параметрами приведены коды МСОЛ в соответствии с IEC/TS 61231 <1>.

Примечания

1 Обозначение не содержит в себе полные технические характеристики, необходимые для четкого определения лампы, но оно даст возможность правильно осуществить замену ламп по их взаимозаменяемости и совместимости.

2 В настоящем пункте приведен стандартный вариант обозначения МСОЛ D. При необходимости обозначение может быть сокращено в соответствии с 4.3 IEC/TS 61231.

3 Если в обозначении указано «напряжение», то должно быть приведено фактическое номинальное напряжение лампы или диапазон напряжения. Для диапазона напряжения приводят две цифры через косую черту.

4 Некоторые лампы имеют одинаковое МСОЛ, но отличаются по световому потоку (нормальный или высокий) или по сроку службы. В соответствии с 4.3 IEC/TS 61231 это может быть обозначено звездочкой (*) и объяснено в отдельном примечании.

<1> IEC/TS 61231:1999, International lamp coding system (ILCOS) [Международная система обозначения ламп (МСОЛ)].
