ГОСТ 9649-78. Межгосударственный стандарт. Шайбы стальные класса точности A для пальцев. Технические условия
(утв. и введен в действие Постановлением Госстандарта СССР от 06.07.1978 № 1836)
(ред. от 01.08.1988)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1979. Взамен ГОСТ 9649-66.
комитета СССР по стандартам
Дата введения 1 июля 1979 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.07.78 № 1836
3. Стандарт полностью соответствует СТ СЭВ 4731-84
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 17769-83 | 3.1 |
| ГОСТ 18123-82 | 2.1, 4.1 |
| ГОСТ 18160-72 | 2.3 |
7. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
8. ИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в ноябре 1983 г., в апреле 1985 г., в августе 1988 г. (ИУС 2-84, 7-85, 6-88)
Настоящий стандарт распространяется на стальные шайбы класса точности A для пальцев диаметром от 3 до 100 мм, предназначенные для применения в шарнирных соединениях механизмов общего назначения.

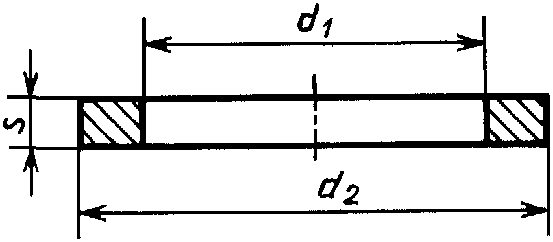

1. КОНСТРУКЦИЯ И РАЗМЕРЫ
| d1 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | (25) | 27 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 24 | 28 | 30 | 34 | 37 | 36 | 39 |
| s | 0,8 | 0,8 | 1,0 | 1,6 | 2,0 | 2,5 | 3,0 | 3,0 | 3,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 5,0 |
| d1 | (28) | 30 | (32) | 33 | 36 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 40 | 44 | 45 | 47 | 50 | 56 | 60 | 66 | 72 | 78 | 90 | 92 | 100 | 98 | 110 | 120 |
| s | 4,0 | 5,0 | 4,0 | 5,0 | 6,0 | 6,0 | 6,0 | 8,0 | 8,0 | 10,0 | 8,0 | 10,0 | 8,0 | 12,0 | 12,0 | 12,0 |
Примечание. Размеры, указанные в скобках, применять не рекомендуется.
Пример условного обозначения шайбы с диаметром d1 = 12 мм, из стали марки 08кп, с окисным покрытием:
Шайба 12.01.08 кп. 05 ГОСТ 9649-78.
(Измененная редакция, Изм. № 3).
1.2 Теоретическая масса шайб указана в приложении.
(Введен дополнительно, Изм. № 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1 Технические требования — по ГОСТ 18123.
2.3. Временная противокоррозионная защита, упаковка и маркировка тары — по ГОСТ 18160.
(Введен дополнительно, Изм. № 3).
