ГОСТ 9400-81. Государственный стандарт Союза ССР. Концы присоединительные резьбовые для арматуры, соединительных частей и трубопроводов под линзовое уплотнение на Pу 20 — 100 МПа (200 - 1000 кгс/см2). Размеры

(утв. и введен в действие Постановлением Госстандарта СССР от 27.02.1981 № 1138)

(ред. от 01.02.1991)

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27 февраля 1981 г. № 1138

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНЦЫ ПРИСОЕДИНИТЕЛЬНЫЕ РЕЗЬБОВЫЕ ДЛЯ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ ПОД ЛИНЗОВОЕ УПЛОТНЕНИЕ НА Pу 20 — 100 МПа (200 — 1000 кгс/см2)

РАЗМЕРЫ

Threaded connecting ends for valves, fittings and pipes with lens-shaped seals for Pn 20 — 100 MPa (200 — 1000 kgf/cm2). Dimensions

ГОСТ 9400-81

Группа Г18

ОКП 36 8380

Постановлением Государственного комитета СССР по стандартам от 27 февраля 1981 г. № 1138 срок действия установлен

с 1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

РАЗРАБОТЧИКИ

Л.Ф. Березин (руководитель темы), Е.Р. Хисматулин, М.И. Миль

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.02.81 № 1138

3. Срок проверки — 1991 год, периодичность проверки — 5 лет

4. Стандарт полностью соответствует рекомендации СЭВ по стандартизации РС 2374-70

5. Взамен ГОСТ 9400-75

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 356-80	8
ГОСТ 9150-81	5
ГОСТ 10549-80	5
ГОСТ 16093-81 4
ГОСТ 24705-81	4
ГОСТ 28338-89 7
	7. Проверен в 1990 г. Снято ограничение срока действия Постановлением Госстандарта СССР от 26.02.91 № 176
8. ПЕРЕИЗДАНИЕ (март 1993 г.) с Изменениями № 1, 2, утвержденными в сентябре 1988 г., в феврале 1991 г. (ИУС 12-88, 5-91)

1. Настоящий стандарт распространяется на присоединительные концы под линзовое уплотнение для соединения с фланцами на резьбе арматуры, соединительных частей и трубопроводов, применяемых в химической и нефтехимической промышленностях, на Pу 20 — 100 МПа (200 — 1000 кгс/см2) и Dу 6 — 200 мм с температурой от минус 50 до плюс 510 °C.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1, 2).

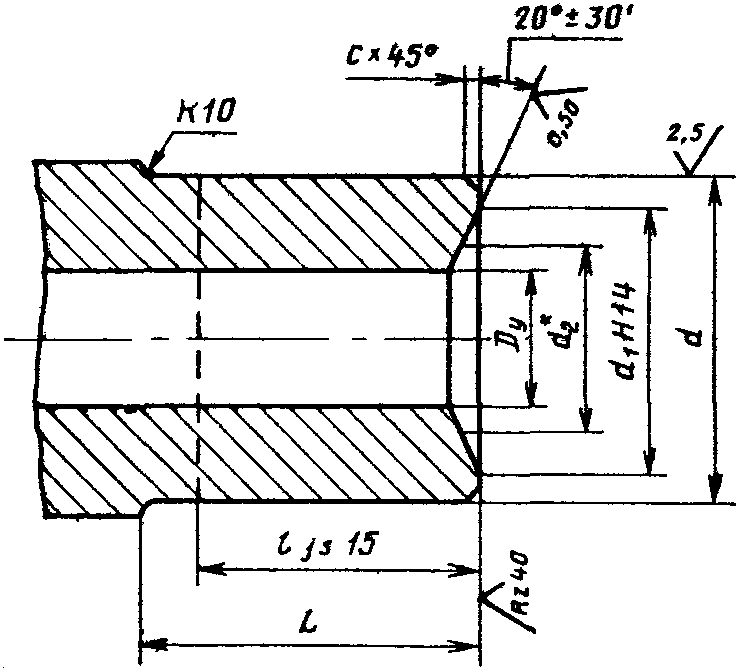

2. Размеры присоединительных концов должны соответствовать указанным на чертеже и в таблице.

---

<*> Размер для справок.

мм

Проход условный Dу	d	d1	d2 (диаметр касания)	L	l	c
6	М14 x 1,5	10	8,2	32	22	1,6
	М16 x 1,5 <*>
10	М24 x 2	18	13,7		28	2,0
15	М33 x 2	28	20,5	42	35
25	М42 x 2	37	41,0
	М48 x 2	40		45	40
32	М48 x 2	43
	М56 x 3	48		60	50	3,0
	М64 x 3	55
40	М64 x 3		49,9		55
	М80 x 3	65		65
50	М80 x 3	72	67,0
	М100 x 3	82		75	65
65	М100 x 3	90	78,7
	М110 x 3	95		80	70
	М125 x 4			85	75
80	М110 x 3	100	95,7	80	70
	М125 x 4	115		85	75
	М135 x 4			95	85
	М155 x 4	120		100	90
100	М125 x 4	115	109,4	85	75
	М135 x 4	125		95	85
	М155 x 4	132		100	90
	М175 x 6			115	105	4,0
125	М155 x 4	145	136,8	100	90	3,0
	М175 x 6	162		115	105	4,0
	М190 x 6			120	110
	М215 x 6	165		130	120
150	М190 x 6	175	166,2	120	110
	М215 x 6	195		130	120
	М240 x 6			140	130
	М265 x 6			165	155
200	М240 x 6	225	212,0	140	130
	М265 x 6	245		165	155
	М295 x 6

---

<*> Допускается только для присоединительных концов арматуры, линзовых отводов и диафрагм.

(Измененная редакция, Изм. № 1).

3. Фактический диаметр арматуры, соединительных частей и трубопроводов следует принимать равным номинальному размеру по сортаменту труб, но не более величины условного прохода.

4. Резьба метрическая — по ГОСТ 24705 с полем допуска 6g — по ГОСТ 16093.

5. Сбег резьбы — нормальный по ГОСТ 10549; величина сбега входит в размер l; форма впадин резьбы должна быть закругленной по ГОСТ 9150.

4, 5. (Измененная редакция, Изм. № 1).

6. На уплотнительной поверхности не допускаются раковины, свищи, плены, волосовины, трещины, закаты, риски и другие дефекты, снижающие плотность, прочность и надежность уплотнения.

7. Условные проходы — по ГОСТ 28338.

8. Условные давления — по ГОСТ 356.

---
