ГОСТ 9064-75. Межгосударственный стандарт. Гайки для фланцевых соединений с температурой среды от 0 до 650 °C. Типы и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 9064-75Действующий акт

(введен в действие Постановлением Госстандарта СССР от 28.03.1975 № 794)

(ред. от 01.12.1985)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1976 года. Взамен ГОСТ 9064-69.

Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650 °C

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Nuts for flanged connections with medium temperature from 0 to 650 °C. Types and main dimensions

ГОСТ 9064-75

Группа Г18

МКС 23.040.60

Взамен ГОСТ 9064-69

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 дата введения установлена

1 января 1976 года

Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

Издание (март 2004 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., декабре 1985 г. (ИУС 9-80, 4-86), Поправкой (1-88).

1. Настоящий стандарт распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650 °C.

Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Pу менее 4 МПа (40 кгс/см2).

(Измененная редакция, Изм. № 1).

2. Гайки должны изготовляться следующих типов:

А — гайка шестигранная для фланцевых соединений, корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров;

Б — гайка колпачковая для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.

3. Размеры гаек должны соответствовать указанным на черт. 1 и 2 и в таблице.

Тип А

рис. 1

Черт. 1

Тип Б

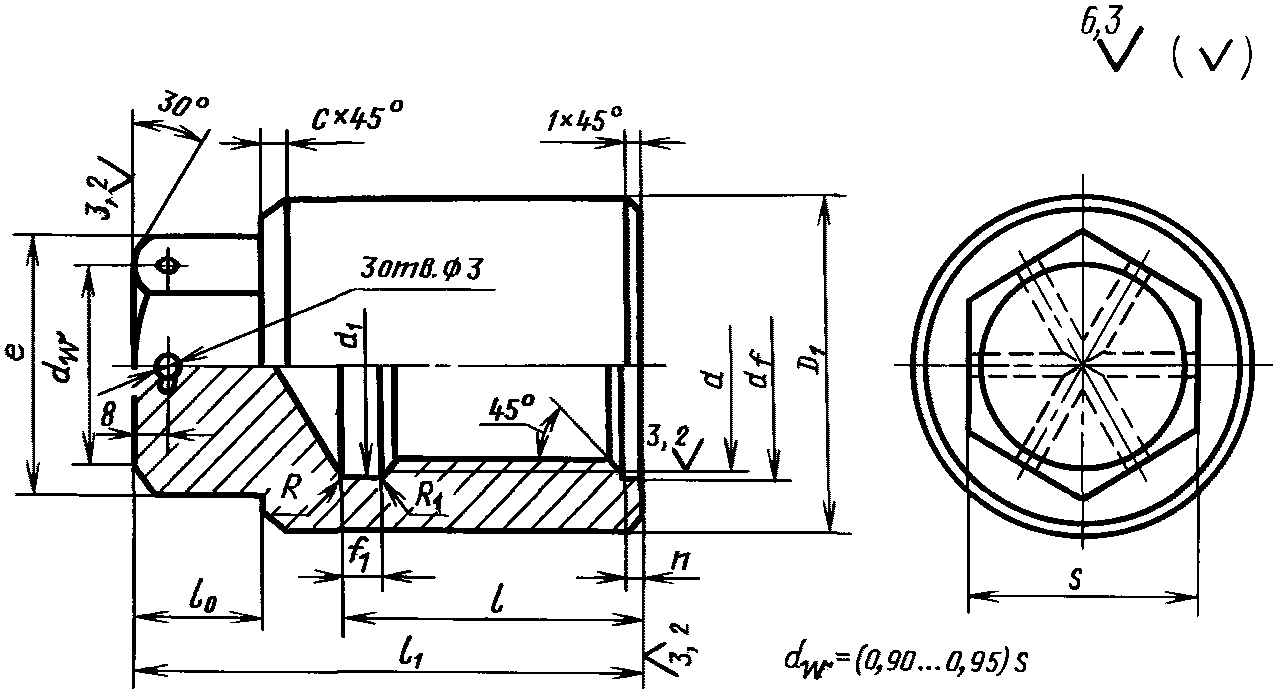

Исполнение 1

рис. 2

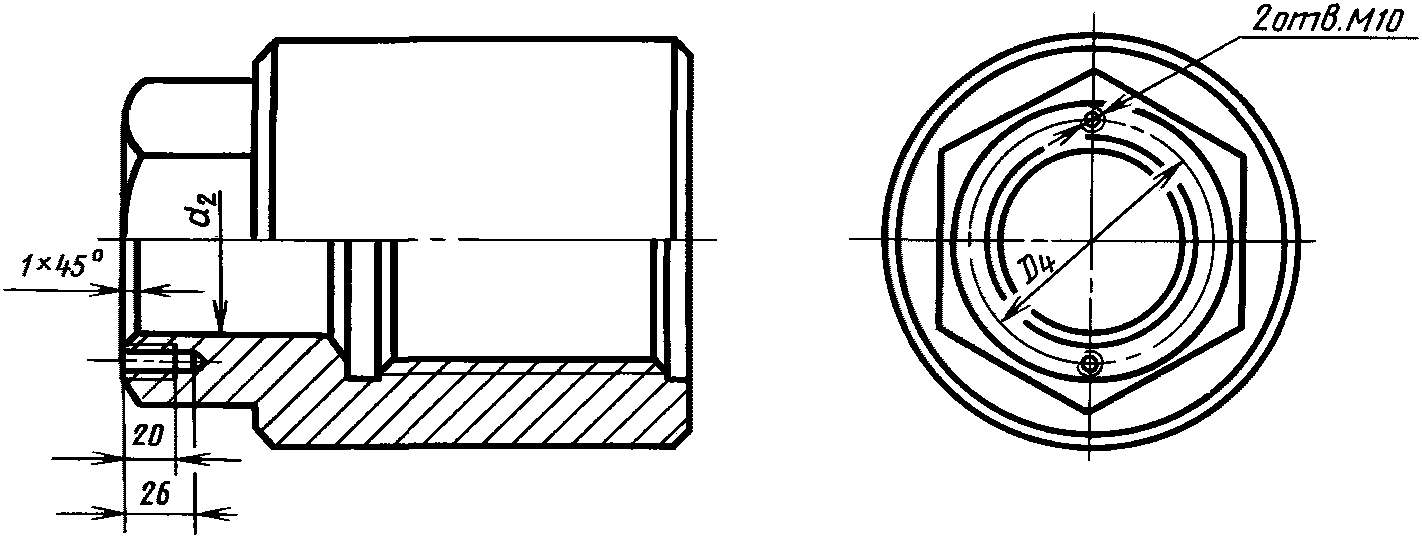

Исполнение 2

рис. 3

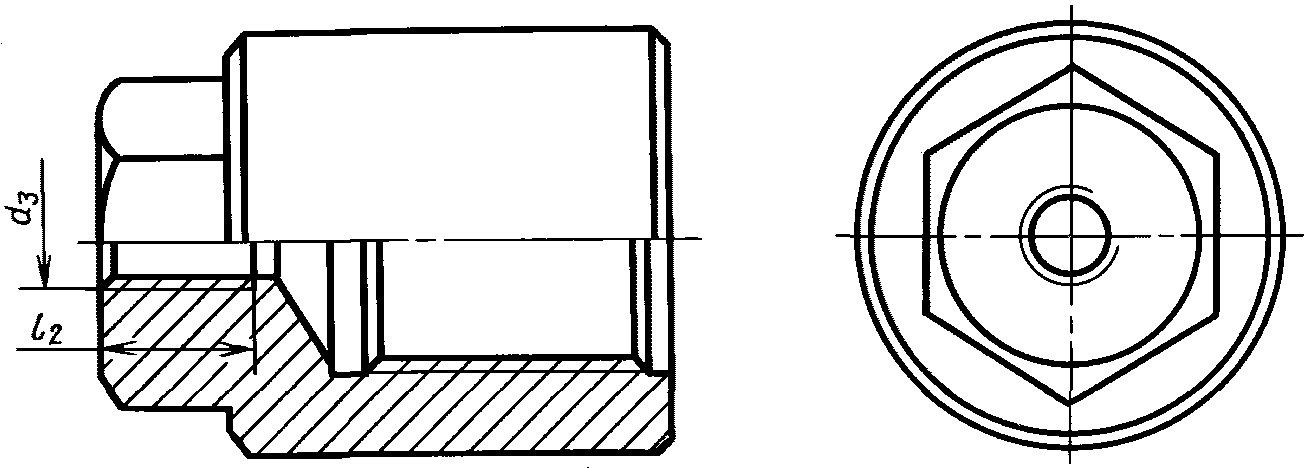

Исполнение 3

рис. 4

Черт. 2

мм

Номинальный диаметр резьбы d		10	12	16	20	(22)	24	(27)	30	36	42	48	(52)	56	(60)	64	(68)	72	(76)	80	90	100	110	(120)	125	140	160
Шаг резьбы	крупный	1,5	1,75	2,0	2,5		3,0		3,5	4,0	4,5	5,0		5,5		6,0		-	-	-	-	-	-	-	-	-	-
Шаг резьбы	мелкий	1,25		1,5			2,0			3,0				4,0				4,0 и 6,0
Размер «под ключ» для типа А	S	17	19	24	30	32	36	41	46	55	65	75	80	85	90	95	100	105	110	115	130	145	155	175	180	200	225
Размер «под ключ» для типа А	Пред. откл.	h14												h15
Диаметр описанной окружности для типа А	e, не менее	18,8	21,0	26,7	33,5	35,6	40,3	45,9	51,4	61,7	73,1	84,5	90,4	96,0	102,0	107,5	113,5	118,0	124,0	130,0	147,0	163,0	180,0	195,5	203,5	229,0	263,0
Высота для типа А	H Пред. откл. h14	10	12	16	20	22	24	27	30	36	42	48	52	56	60	64	68	72	76	80	90	100	110	120	125	140	160
Предельное смещение оси отверстия относительно граней		-	0,4	0,5		0,6					0,7				0,8				0,87			1,00				1,15
Размер «под ключ» для типа Б	S	-	13	17	22	27		32		36	41	46	55		60		65	75			90	105	120			145	155
Размер «под ключ» для типа Б	Пред. откл.	-	h12																		h14
Наружный диаметр гайки D1 для типа Б		-	24	28	32	36	40	48		55	65	75	85		90	95	100	115			135	150	165	180	190	210	235
Диаметр описанной окружности e для типа Б		-	16,2	19,6	25,4	31,2		36,9		41,6	47,3	53,1	63,5		69,3		75,1	86,5			98	121	133			167	179
Диаметр расположения резьбовых отверстий D4 для типа Б (исполнение 2)		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	92	102	110	125	130
Диаметр проточки df для типа Б		-	13	17	20	23	25	28	31	37	43	49	53	57	61	66	70	74	78	82	92	102	112	122	127	142	162
Диаметр отверстия в головке d2		-	-	-	8								12							15				75
для типа Б (исполнение 2)		-	-	-	-	-	-	-	26		32		37		43			48			62	75		85		100	105
Диаметр резьбового отверстия d3 для типа Б (исполнение 3)		-	-	-	-	-	-	-	-	-	М16					М36								М48
Глубина осевого отверстия l для типа Б		-	21	26	32	36	40		43	49	56	64	70	76	81	88	90	96	100	104	116	126	136	146		168	192
Высота головки l0 для типа Б		-	10	12			16	18	20		25		30	35							45	50		60		70	80
Высота гайки l1 для типа Б		-	35	40	50	55	65	70	75	80	95	105	112	130	135	145	150	155	160	165	190	205	225	240		275	310
Длина резьбы в осевом отверстии l2 для типа Б (исполнение 3)		-	-	-	-	-	-	-	-	-	34								58
Размеры проточки f₁ для типа Б		-	По ГОСТ 10549-80
Высота проточки осевого отверстия n для типа Б		-	2								3			4
Фаска c для типа Б		-	2						3				6

Примечания:

1. Гайки с размерами, заключенными в скобках, по возможности не применять.

2. Неуказанные предельные отклонения размеров: H14, h14, \pm \frac{t_{2}}{2} — по ГОСТ 30893.1-2002.

3. Допускается изготовление гаек типа Б без расточки осевого отверстия n с фаской.

4. Допускается увеличение размера проточки f1 до 35 мм для гаек свыше М72 с соответствующим увеличением высоты гайки. При изготовлении проточки типа короткая по ГОСТ 10549-80 допускается уменьшение общей высоты гайки l1 и глубины осевого отверстия l по сравнению с таблицей, но не более 10 мм.

5. Допускается в основании гаек типа Б выполнять площадки или канавки для стопорения.

6. Допускается для гаек типа А, изготовляемых ковкой, предельные отклонения для размера «под ключ» по h16.

Примеры условных обозначений

Гайки типа А, диаметром резьбы 12 мм с крупным шагом резьбы 1,75 мм с полем допуска 6H, из стали 35, категории III, группы качества 3, с покрытием 02 толщиной 6 мкм:

Гайка АМ12-6H.35.III.3.026 ГОСТ 9064-75

То же, типа Б, исполнения 2, диаметром резьбы 48 мм, с мелким шагом резьбы 3 мм, с полем допуска 6H, из стали марки ЭП182 вакуумно-дугового переплава, категории IV, группы качества 3, без покрытия:

Гайка Б2М48 x 3-6H.ЭП182-ВД.IV.3 ГОСТ 9064-75

(Измененная редакция, Изм. № 1, 2, Поправка).

4. Резьба метрическая — по ГОСТ 24705-81.

(Измененная редакция, Изм. № 2).

5. Масса гаек приведена в приложении 1.

6. Технические требования — по ГОСТ 20700-75.

7. (Исключен, Изм. № 2).

Приложение 1 Справочное

Номинальный диаметр резьбы d, мм	Масса, кг, \approx гаек типов
	А	Б
	А	Исполнение 1	Исполнение 2	Исполнение 3
10	0,014	-	-	-
12	0,019	0,083	-	-
16	0,039	0,118	-	-
20	0,077	0,203	0,21	-
(22)	0,093	0,290	0,31	-
24	0,133	0,412	0,43	-
(27)	0,194	0,670	-	-
30	0,277	0,680	0,72	-
36	0,446	0,960	0,92	-
42	0,777	1,610	1,48	1,66
48	1,197	2,380	2,25	2,44
(52)	1,420	2,940	2,84	3,01
56	1,668	3,374	2,95	3,29
(60)	2,080	3,929	4,15	4,67
64	2,310	4,591	4,17	4,81
(68)	2,740	5,318	-	-
72	3,095	8,166	7,41	8,14
(76)	3,53	8,741	7,38	7,88
80	4,02	8,546	7,20	7,72
90	5,82	12,551	11,60	12,92
100	8,09	16,960	15,20	17,46
110	9,71	22,359	20,39	22,96
(120)	13,42	27,503	25,69	28,46
125	15,42	29,545	-	-
140	21,06	44,147	40,11	45,11
160	29,66	52,773	55,83	61,43

Примечание. Для гаек типа Б, исполнения 2, диаметром до М36 значения массы даны по d2 = 8 мм.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).
