МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЧАСТИ СОЕДИНИТЕЛЬНЫЕ СТАЛЬНЫЕ С ЦИЛИНДРИЧЕСКОЙ
РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ P = 1,6 МПа.
КОНТРГАЙКИ

ОСНОВНЫЕ РАЗМЕРЫ

Pipe steel connections with cylindrical thread
for pipelines P = 1,6 MPa. Lock-nuts. Basic dimensions

ГОСТ 8968-75

Группа В62

МКС 23.040.40

Взамен
ГОСТ 8968-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 29.12.75 № 4062 дата введения установлена

1 января 1977 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 30.10.91 № 1679

Издание (сентябрь 2010 г.) с Поправкой (ИУС 5-2010)

1. Настоящий стандарт распространяется на стальные контргайки с цинковым покрытием и без покрытия с цилиндрической резьбой, служащие для соединения водогазопроводных труб, с применением уплотнителя в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой среды не выше 175 °C и давлении P = 1,6 МПа.

2. Основные размеры контргаек должны соответствовать указанным на чертеже и в таблице.

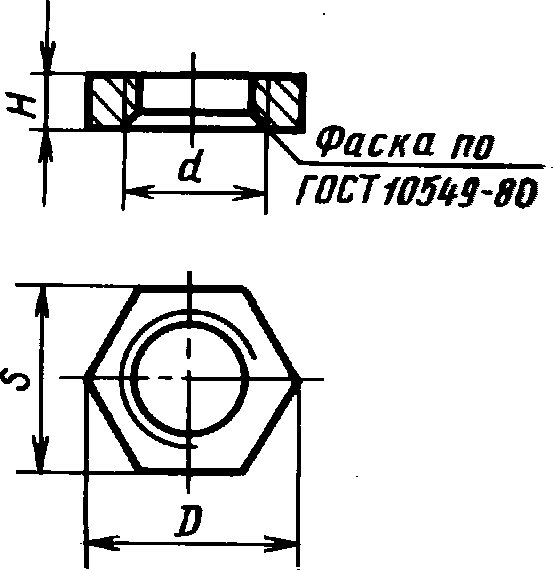

рис. 1

Условный проход Dу, мм	Резьба d	H	S	D	Масса без покрытия, кг
Условный проход Dу, мм	Резьба d	мм			Масса без покрытия, кг
8	1/4» трубы	6	22	22,4	0,014
10	3/8» трубы	6	27	31,2	0,021
15	1/2» трубы	8	32	36,9	0,037
20	3/4» трубы	9	36	41,6	0,044
25	1» трубы	10	46	53,1	0,076
32	11/4» трубы	10	55	63,5	0,105
40	11/2» трубы	10	60	69,4	0,113
50	2» трубы	10	75	86,6	0,174
(65)	21/4» трубы	12	95	110,0	0,334
(80)	3» трубы	12	105	121,0	0,347
(100)	4» трубы	14	135	156,0	0,660

Примечания:

1. Контргайки с Dу, указанными в скобках, изготавливаются по требованию потребителя.

2. Отклонения размера S — по ГОСТ 6424-73.

(Поправка).

Примеры условных обозначений

Контргайки без покрытия с Dу = 40 мм:

Контргайка 40 ГОСТ 8968-75

То же, с цинковым покрытием:

Контргайка 40 — Ц ГОСТ 8968-75

3. Контргайки изготавливают в соответствии с требованиями ГОСТ 8965-75.
