Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2015 г. № 1110-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАССЫ

State system for ensuring the uniformity of measurements. State verification schedule for mass measuring instruments

ГОСТ 8.021-2015

Группа Т84.2

МКС 17.020

Дата введения 1 июня 2016 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1. РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

2. ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 июля 2015 г. № 78-П)

За принятие проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2015 г. № 1110-ст межгосударственный стандарт ГОСТ 8.021-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.

5. ВЗАМЕН ГОСТ 8.021-2005

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на средства измерений массы в диапазоне от 1·10-6 до 1·107 кг и устанавливает порядок передачи единицы массы — килограмма от государственного первичного эталона этим средствам измерений при помощи вторичных и рабочих эталонов с указанием погрешностей и основных методов поверки и/или калибровки (далее — поверки) в соответствии с ГОСТ 8.061.

Настоящий стандарт распространяется на средства измерений массы, принцип действия которых основан на использовании силы тяжести.

Допускается проводить поверку средств измерений массы с помощью эталонов более высокой точности, что предусмотрено стандартом.

Допускается проводить поверку средств измерений массы, не указанных в настоящем стандарте, при условии разработки методик поверки, обеспечивающих соотношение неопределенностей измерений эталонов и поверяемых средств измерений не более 1/3.

Графическое изображение государственной поверочной схемы приведено в приложении А.

Примечания

1. Под понятием «масса гирь» в настоящем стандарте понимают условную массу гирь в соответствии с ГОСТ OIML R 111-1, [1].

2. При оформлении результатов поверки переносных весов следует указывать значение ускорения свободного падения в месте проведения поверки для обеспечения возможности при необходимости проведения коррекции показаний весов на месте их применения с другой географической широтой [2].

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8.061-2007 Государственная система обеспечения единства измерений. Поверочные схемы. Содержание и построение <*>

<*> На территории Российской Федерации действует ГОСТ 8.061-80 «Государственная система обеспечения единства измерений. Поверочные схемы. Содержание и построение».

ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 8.663-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы

ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования

ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателям, «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Эталоны

3.1. Государственный первичный эталон

3.1.1 Государственный первичный эталон состоит из комплекса следующих средств измерений:

• национальный прототип килограмма — копия № 12 Международного прототипа килограмма — гиря из платиноиридиевого сплава;
• копия № 26 Международного прототипа килограмма — гиря из платиноиридиевого сплава, служащая для проверки правильности первичного эталона или его замены в случае потери им своего метрологического качества или его утраты;
• компараторы массы на максимальные нагрузки, обеспечивающие передачу единицы в диапазоне от 1·10-6 до 50 кг.

3.1.2. Номинальное значение массы, при котором воспроизводится единица, составляет 1 кг. Отклонение действительного значения массы национального прототипа от массы Международного прототипа килограмма по результатам сличений 2013 г. в Международном Бюро Мер и Весов составляет +9,9·10-2 мг.

3.1.3. Государственный первичный эталон обеспечивает воспроизведение единицы со средним квадратичным отклонением (далее — СКО) суммарной погрешности S_{\Sigma} при сличении с Международным прототипом килограмма, не превышающим 3·10-3 мг, при 10 независимых измерениях.

Суммарная стандартная неопределенность измерений uс (с коэффициентом охвата k = 1) при сличении с Международным прототипом килограмма [3, 4] не превышает 3·10-3 мг.

Предел допускаемой нестабильности \nu эталона за один год составляет 8·10-4 мг.

3.1.4. Государственный первичный эталон применяют для передачи единицы массы эталонным гирям из состава эталонов-копий сличением при помощи компаратора и, в обоснованных случаях, эталонным гирям из состава вторичных эталонов единицы массы методом совокупных измерений при помощи компараторов.

3.1.5. Для обеспечения воспроизведения и передачи единицы массы с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

4. Вторичные эталоны

4.1. Эталоны-копии

4.1.1. В качестве эталонов-копий применяют гири с номинальным значением 1 кг, изготовленные из немагнитной нержавеющей стали, и компараторы массы по 3.1.1.

4.1.2. Пределы допускаемого значения среднего квадратичного отклонения суммарной погрешности S_{\Sigma} при 10 независимых измерениях и пределы допускаемой нестабильности \nu эталонов-копий должны не превышать значений, указанных в таблице 1.

Таблица 1

Пределы допускаемых значений СКО суммарной погрешности и нестабильности вторичных эталонов

4.1.3. Расширенная неопределенность U при коэффициенте охвата k = 2 определения массы эталонных гирь из состава эталона-копии должна не превышать 2,4·10-2 мг.

4.1.4. Эталоны-копии применяют для передачи единицы массы эталонным гирям из состава вторичных рабочих эталонов и рабочим гирям класса точности E1 методом совокупных измерений при помощи компараторов.

4.1.5. Пределы допускаемых значений СКО суммарной погрешности эталонов-копий при передаче единицы массы РЭ составляют от 5·10-4 до 4,2 мг.

4.1.6. Соотношение значений цены деления компараторов и пределов допускаемых значений СКО компараторов, применяемых для передачи единицы, не должно превышать 2/1.

4.2. Рабочие эталоны

4.2.1. В качестве рабочих эталонов единицы (далее — РЭ) массы применяют отдельные гири номинальным значением массы 1 кг, гири номинальными значениями массы от 1 до 5·102 мг, от 1 до 5·102 г и от 1 до 50 кг, соответствующие классу точности E1 по ГОСТ OIML R 111-1, и компараторы массы на максимальные нагрузки, обеспечивающие передачу единицы в диапазоне от 1·10-6 до 1·103 кг.

Примечания

1. Допускается применять гири из состава вторичных эталонов и РЭ 1-го разряда с учетом их поправок к номинальным значениям при условии подтверждения их стабильности за межаттестационный интервал.

2. Допускается в качестве вторичных эталонов применять гири, соответствующие классу точности E2 по ГОСТ OIML R 111-1 в части требований, предъявляемых к пределам допускаемых погрешностей эталонных гирь. При этом параметры шероховатости поверхности гири, относительная магнитная проницаемость материала гирь должны удовлетворять требованиям, предъявляемым к гирям класса точности E1 по ГОСТ OIML R 111-1.

3. Допускается применять весы неавтоматического действия в качестве компараторов массы при условии, что их СКО и цена деления соответствуют требованиям стандарта.

4.2.2. Доверительные границы погрешности \delta вторичных РЭ при доверительной вероятности 0,95 при передаче единицы массы РЭ 1-го разряда должны не превышать значения, указанные в таблице 2.

Таблица 2

Диапазон и пределы допускаемых значений доверительных границ погрешности рабочих эталонов единицы массы при передаче единицы массы

4.2.3. СКО суммарной погрешности результатов сличений S_{\Sigma} при не менее 10 циклах взвешивания и нестабильность \nu вторичных эталонов должны не превышать значений, указанных в таблице 1.

4.2.4 РЭ применяют для поверки:

эталонных гирь из состава РЭ 1-го разряда, гирь класса точности E2 по ГОСТ OIML R 111-1 сличением при помощи компаратора.

4.2.5. Пределы допускаемых значений СКО компараторов массы должны не превышать 1/6 пределов допускаемой погрешности поверяемых гирь.

4.2.6. Соотношение значений цены деления компараторов и пределов допускаемых значений СКО компараторов, применяемых для передачи единицы, не должно превышать 2/1.

5. Рабочие разрядные эталоны

5.1. Рабочие эталоны единицы массы 1-го разряда

5.1.1. В качестве РЭ единицы массы 1-го разряда применяют гири номинальной массой от 1·10-6 до 1·103 кг класса точности E2 по ГОСТ OIML R 111-1, компараторы массы на максимальные нагрузки, обеспечивающие передачу единицы в диапазоне номинальных значений от 1·10-6 до 5·103 кг.

5.1.2. Доверительные границы погрешности \delta РЭ 1-го разряда при передаче единицы массы РЭ 2-го разряда должны не превышать значения, указанные в таблице 2.

5.1.3. Расширенные неопределенности U при коэффициенте охвата k = 2 определения массы эталонных гирь из состава РЭ 1-го разряда при уровне доверия 0,95 должны не превышать значения, указанные в таблице 3.

Таблица 3

Номинальные значения, расширенные неопределенности U(k = 2) определения массы эталонных и рабочих гирь, мг

5.1.4 РЭ 1-го разряда применяют для поверки:

• эталонных гирь из состава РЭ 2-го разряда; гирь класса точности F1 по ГОСТ OIML R 111-1 сличением при помощи компараторов; весов неавтоматического действия специального и высокого классов точности по ГОСТ OIML R 76-1;

5.1.5. Пределы допускаемых значений СКО компараторов массы Sk из состава РЭ 1-го разряда должны не превышать 1/6 пределов допускаемой погрешности поверяемых гирь.

5.1.6. Соотношение значений цены деления компараторов и пределов допускаемых значений СКО компараторов, применяемых для передачи единицы, не должно превышать 2/1.

5.1.7. Соотношение расширенных неопределенностей определения массы РЭ 1-го разряда и РЭ 2-го разряда и гирь класса точности E2 должно не превышать 1/3.

5.2. Рабочие эталоны единицы массы 2-го разряда

5.2.1. В качестве РЭ единицы массы 2-го разряда применяют эталонные гири номинальной массой от 1·10-6 до 5·103 кг класса точности F1 по ГОСТ OIML R 111-1; компараторы массы на максимальные нагрузки, обеспечивающие передачу единицы гирям в указанном диапазоне номинальных значений.

5.2.2. Доверительные границы абсолютной погрешности \delta РЭ 2-го разряда при передаче единицы массы РЭ 3-го разряда должны не превышать значения, указанные в таблице 2.

5.2.3. Расширенные неопределенности U при коэффициенте охвата k = 2 определения массы эталонных гирь из состава РЭ 2-го разряда при уровне доверия 0,95 должны не превышать значения, указанные в таблице 3.

5.2.4 РЭ 2-го разряда применяют для поверки:

• эталонных гирь из состава РЭ 3-го разряда; гирь класса точности F2 по ГОСТ OIML R 111-1 сличением при помощи компараторов;
• весов неавтоматического действия специального и высокого класса точности по ГОСТ OIML R 76-1.

5.2.5. Пределы допускаемых значений СКО компараторов массы Sk должны не превышать 1/6 пределов допускаемой погрешности поверяемых гирь.

5.2.6. Соотношение значений цены деления компараторов и пределов допускаемых значений СКО компараторов, применяемых для передачи единицы, не должно превышать 2/1.

5.2.7. Соотношение расширенных неопределенностей определения массы РЭ 2-го разряда и РЭ 3-го разряда и гирь класса точности F1 при коэффициенте охвата k = 2 должно не превышать 1/3.

5.3. Рабочие эталоны единицы массы 3-го разряда

5.3.1. В качестве РЭ единицы массы 3-го разряда применяют гири номинальной массой от 1·10-6 до 5·103 кг, соответствующие классу точности F2 по ГОСТ OIML R 111-1; компараторы массы на максимальные нагрузки, обеспечивающие передачу единицы гирям в указанном диапазоне номинальных значений; эталонные весы неавтоматического действия с максимальными нагрузками от 2·10-3 до 2·103 кг, соответствующие высокому классу точности по ГОСТ OIML R 76-1.

5.3.2. Доверительные границы погрешности \delta РЭ 3-го разряда при доверительной вероятности 0,95 при передаче единицы массы РЭ 4-го разряда должны не превышать значения, указанные в таблице 2.

5.3.3. Расширенные неопределенности U при коэффициенте охвата k = 2 определения массы эталонных гирь из состава РЭ 3-го разряда при уровне доверия 0,95 должны не превышать значения, указанные в таблице 3.

5.3.4 РЭ 3-го разряда применяют для поверки:

• эталонных гирь из состава РЭ 4-го разряда; гирь класса точности M1, M1-2, M2, M2-3, M3 по ГОСТ OIML R 111-1 сличением при помощи компараторов;
• эталонных весов неавтоматического действия 3-го разряда; весов неавтоматического действия высокого класса точности по ГОСТ OIML R 76-1 методом прямых измерений;
• дозаторов весовых автоматических дискретного действия непосредственным сличением.

5.3.5. Пределы допускаемых значений СКО компараторов массы Sk должны не превышать 1/9 пределов допускаемой погрешности поверяемых гирь при одном цикле взвешивания.

5.3.6. Соотношение значений цены деления компараторов и пределов допускаемых значений СКО компараторов, применяемых для передачи единицы, не должно превышать 2/1.

5.3.7. Соотношение доверительных границ погрешности РЭ 3-го разряда и доверительных границ погрешности РЭ 4-го разряда должно не превышать 1/3.

5.4. Средства измерений, заимствованные из других государственных поверочных схем

5.4.1. В качестве средств измерений, заимствованных из других государственных поверочных схем (ГПС), применяют измерительные рулетки до 1·102 м с пределами допускаемой абсолютной погрешности \Delta от 0,4 до 14 мм; рабочие средства измерений времени по ГОСТ 8.129 в диапазоне от 1·102 до 1·108 с с пределом допускаемой абсолютной погрешности \Delta 1 с; эталонные силовоспроизводящие машины 1-го разряда по ГОСТ 8.663 в диапазоне от 10 до 1·106 Н с пределами доверительных границ относительной погрешности \delta_{0} от 1·10-2% до 1% при доверительной вероятности 0,95.

5.4.2. Средства измерений, заимствованные из других ГПС, применяют для поверки эталона единицы линейной плотности 4-го разряда; эталонных весоповерочных устройств 4-го разряда; весов неавтоматического действия среднего и обычного классов точности по ГОСТ OIML R 76-1 методом косвенных измерений.

5.5. Рабочие эталоны единицы массы 4-го разряда

5.5.1. В качестве РЭ единицы массы 4-го разряда применяют гири номинальной массой от 1·10-6 до 5·103 кг класса точности M1, M1-2, M2 по ГОСТ OIML R 111-1; компараторы массы на максимальные нагрузки, обеспечивающие передачу единицы в указанном диапазоне номинальных значений; эталонные весы неавтоматического действия с максимальными нагрузками от 2·10-3 до 2·105 кг, соответствующие среднему классу точности по ГОСТ OIML R 76-1; весоповерочные устройства с диапазоном не менее 1·102 кг, эталонные единицы линейной плотности в составе:

• эталонных конвейерных весов с диапазоном измерений свыше 1·102 кг;
• эталонной меры линейной плотности в диапазоне от 10 до 1,25·103 кг/м;
• весы среднего класса точности по ГОСТ OIML R 76-1 с диапазоном измерений свыше 1·102 кг;

5.5.2. Доверительные границы погрешности \delta РЭ 4-го разряда при передаче единицы массы рабочим СИ должны не превышать значения, указанные в таблице 2.

5.5.3. Расширенные неопределенности U при коэффициенте охвата k = 2 определения массы эталонных гирь из состава РЭ 4-го разряда при уровне доверия 0,95 при одном цикле взвешивания должны не превышать значения, указанные в таблице 3.

5.5.4 РЭ 4-го разряда применяют для поверки:

• эталонов единицы линейной плотности методом косвенных измерений с применением измерительных рулеток и рабочих средств измерений времени, заимствованных из других государственных поверочных схем;
• эталонных весов неавтоматического действия 4-го разряда; весоповерочных устройств методом прямых измерений;
• весов неавтоматического действия среднего и обычного классов точности по ГОСТ OIML R 76-1 методом прямых измерений или методом косвенных измерений;
• дозаторов весовых автоматических дискретного действия непосредственным сличением;
• весовых дозаторов непрерывного действия; конвейерных весов сличением при помощи эталона сравнения или непосредственным сличением;
• весов для взвешивания транспортных средств в движении методом прямых измерений или непосредственным сличением.

Примечание — Допускается поверка рабочих гирь классов точности M2-3 и M3 по ГОСТ OIML R 111-1 сличением при помощи компараторов (на схеме не указано).

5.5.5. Пределы допускаемых значений СКО компараторов массы Sk должны соответствовать 5.3.5.

5.5.6. Соотношение значений цены деления компараторов и пределов допускаемых значений СКО компараторов, применяемых для передачи единицы, не должно превышать 2/1.

5.5.7. Соотношение доверительных границ погрешности РЭ и пределов допускаемых погрешностей рабочих средств измерений должно не превышать 1/3.

6. Рабочие средства измерений

6.1. В качестве рабочих средств измерений используют: гири классов точности E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3 по ГОСТ OIML R 111-1 номинальной массой от 1·10-6 до 5·103 кг; весы неавтоматического действия специального, высокого, среднего и обычного классов точности по ГОСТ OIML R 76-1 с диапазонами измерений от 1·10-4 до 1·105 кг; весовые дозаторы дискретного действия с номинальными значениями массы дозы свыше 5·10-2 кг; конвейерные весы с диапазонами измерений свыше 100 кг; весовые дозаторы непрерывного действия производительностью от 0,4 до 4·103 кг/ч с диапазонами линейной плотности от 10 до 1250 кг/м; весы для взвешивания транспортных средств в движении с наибольшими пределами взвешивания свыше 1·102 кг.

6.2. Расширенные неопределенности U при коэффициенте охвата k = 2 определения массы гирь классов точности E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3 при уровне доверия 0,95 должны не превышать значения, указанные в таблице 3.

Пределы допускаемых погрешностей \Delta весов неавтоматического действия специального, высокого, среднего и обычного классов точности должны соответствовать ГОСТ OIML R 76-1.

Пределы допускаемых относительных погрешностей \Delta_{0} конвейерных весов должны соответствовать значениям от 1% до 2%.

Пределы допускаемых относительных погрешностей \Delta_{0} весовых дозаторов непрерывного действия должны соответствовать значениям от 0,5% до 2%.

Пределы допускаемых относительных погрешностей \Delta_{0} весовых дозаторов дискретного действия должны соответствовать значениям от 0,2% до 4,5%.

Пределы допускаемых относительных погрешностей \Delta_{0} весов для взвешивания транспортных средств в движении должны быть не менее 0,1%.

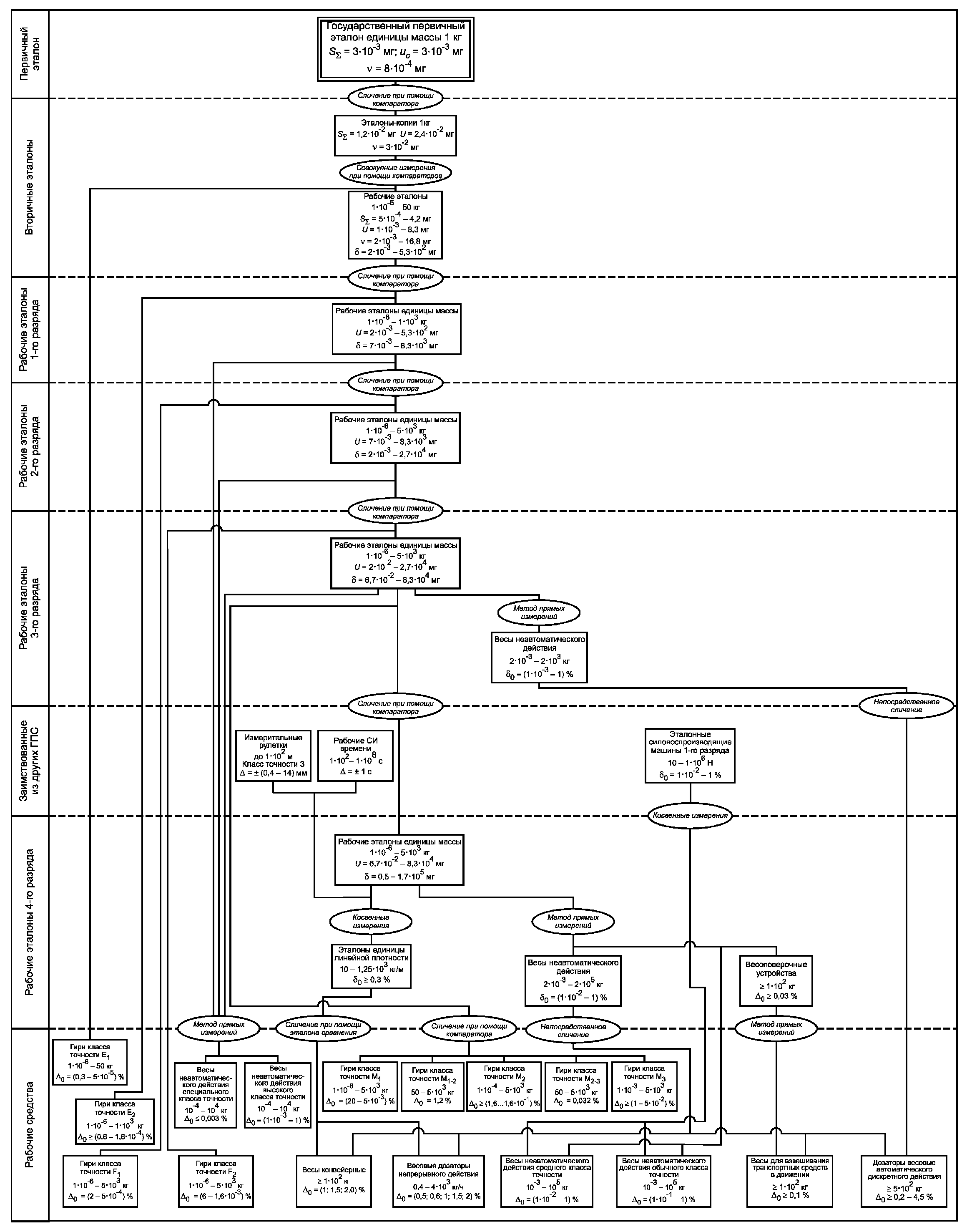

Приложение А (обязательное)

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАССЫ

Приложение Б (справочное)

ПОЯСНЕНИЯ ТЕРМИНОВ, СОДЕРЖАЩИХСЯ В СТАНДАРТЕ

Б.1. Использованные в настоящем стандарте определения терминов соответствуют рекомендациям по метрологии [5], [6].

Б.2. Пояснения терминов приведены в таблице Б.1.

Таблица Б.1

Библиография
