от 15 декабря 2009 г. № 1044-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СИЛЫ

State system for ensuring the uniformity of measurements. State verification schedule for force measuring instruments

ГОСТ Р 8.663-2009

Группа Т84.2

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева») Федерального агентства по техническому регулированию и метрологии.

2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. № 1044-ст.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на поверочную схему для средств измерений силы в диапазоне от 10 до 2 \cdot 10^{6}H и устанавливает порядок передачи размера единицы силы ньютона (Н) от государственного первичного эталона с помощью рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

Допускается проводить поверку с применением эталонных средств измерений более высокой точности, чем предусмотрено настоящим стандартом.

Допускается проводить поверку средств измерений, не указанных в настоящем стандарте, при условии разработки методик поверки, обеспечивающих доверительную погрешность результатов измерений не более 1/3 от пределов допускаемой погрешности поверяемых средств измерений.

2. Первичный эталон

2.1 Государственный первичный эталон состоит из комплекса следующих средств измерений:

• эталонная установка ЭУ-0,02, диапазон значений силы, в котором воспроизводится единица, составляет от 10 до 9 \cdot 10^{2}H с дискретностью 10 Н;
• эталонная установка ЭУ-0,5, диапазон значений силы, в котором воспроизводится единица, составляет от 10^{2} до 5 \cdot 10^{3}H с дискретностью 100 Н;
• эталонная установка ЭУ-10, диапазон значений силы, в котором воспроизводится единица, составляет от 2 \cdot 10^{3} до 1 \cdot 10^{5}H с дискретностью 1 кН;

2.2. Диапазон значений силы, в котором воспроизводится единица, составляет от 10 до 1 \cdot 10^{6}H .

2.3. Государственный первичный эталон обеспечивает воспроизведение единицы с относительным среднеквадратичным отклонением (далее — СКО) результата измерений S, не превышающим 5 \cdot 10^{- 6} при 15 независимых измерениях.

Относительная неисключенная систематическая погрешность \Theta не превышает 1 \cdot 10^{- 5}\text{Н} .

Относительная стандартная неопределенность, оцениваемая по типу A, W_{A} , не превышает 5 \cdot 10^{- 6} при 15 независимых измерениях.

Относительная неопределенность, оцениваемая по типу B, W_{B} , не превышает 6 \cdot 10^{- 6}H .

2.4. Государственный первичный эталон применяют для передачи размера единицы силы рабочим эталонам 1-го разряда методом сличения с помощью компараторов (переносных преобразователей силы).

2.5. СКО компараторов для реализации метода сличений государственного первичного эталона с рабочими эталонами 1-го разряда не должны превышать значений, указанных в таблице 1.

Таблица 1

Среднеквадратичные отклонения компараторов

3. Рабочие эталоны

3.1. Рабочие эталоны 1-го разряда

3.1.1. В качестве рабочих эталонов 1-го разряда применяют стационарные силовоспроизводящие машины с диапазоном воспроизведения от 10 Н до 9 МН.

3.1.2. Пределы допускаемых значений доверительных границ относительной погрешности силовоспроизводящих машин приведены в таблице 2.

Таблица 2

относительной погрешности

Примечание. Могут быть применены силовоспроизводящие машины, имеющие другие принципы действия.

Диапазон воспроизведения может быть разделен на интервалы с разными пределами допускаемых значений доверительных границ относительной погрешности.

Например: машина ОСМ2-200-10 имеет диапазон воспроизведения от 2 до 2000 кН, который может быть разделен на интервалы:

от 2 до 100 кН вкл. — \delta = 0,01% ;

от 100 кН до 1 МН вкл. — \delta = 0,02% ;

от 1 до 2 МН вкл. — \delta = 0,15% .

3.1.3. Рабочие эталоны 1-го разряда предназначены для передачи размера единицы методом прямых измерений следующим средствам измерений:

• рабочим эталонам 2-го разряда;
• рабочим средствам измерений.

3.1.4. Соотношение пределов допускаемых значений доверительных границ относительной погрешности рабочих эталонов 1-го разряда и пределов допускаемых значений доверительных границ относительной погрешности рабочих эталонов 2-го разряда должно быть не более 1/3.

3.2. Рабочие эталоны 2-го разряда

3.2.1. В качестве рабочих эталонов 2-го разряда применяют переносные динамометры в диапазоне измерений от 10 Н до 9 МН.

3.2.2. Пределы допускаемых значений доверительных границ относительной погрешности при доверительной вероятности p = 0,95 за межповерочный интервал рабочих эталонов 2-го разряда не должны превышать значений, указанных в таблице 3.

Таблица 3

относительной погрешности при доверительной вероятности

Примечание. Диапазон измерений динамометра может быть разделен на интервалы с разными пределами допускаемых значений доверительных границ относительной погрешности.

Например: динамометр переносной с диапазоном измерений от 50 до 500 кН, который может быть разделен на интервалы:

от 50 до 250 кН вкл. — \delta = 0,45% ;

от 250 до 400 кН вкл. — \delta = 0,24% ;

от 400 до 500 кН вкл. — \delta = 0,12% .

3.2.3. Рабочие эталоны 2-го разряда применяют для передачи размера единицы методом прямых и совокупных измерений следующим средствам измерений:

• рабочим эталонам 3-го разряда;
• рабочим средствам измерений.

Примечание. Метод совокупных измерений заключается в применении группы параллельно установленных динамометров 2-го разряда.

3.2.4. Соотношение пределов допускаемых значений доверительных границ относительной погрешности рабочих эталонов 2-го разряда и пределов допускаемых значений доверительных границ относительной погрешности рабочих эталонов 3-го разряда должно быть не более 1/3.

3.3. Рабочие эталоны 3-го разряда

3.3.2. Пределы допускаемых значений доверительных границ относительной погрешности силовоспроизводящих машин приведены в таблице 4.

Примечание. Могут быть применены силовоспроизводящие машины, имеющие другие принципы действия.

3.3.3. Рабочие эталоны 3-го разряда предназначены для передачи размера единицы рабочим средствам измерений методом прямых измерений.

3.3.4. Соотношение пределов допускаемых значений доверительных границ относительной погрешности рабочих эталонов 3-го разряда и пределов допускаемой относительной погрешности рабочих средств измерений должно быть не более 1/3.

4. Рабочие средства измерений

4.2. Пределы допускаемой относительной погрешности рабочих средств измерений приведены в таблице 5.

БИБЛИОГРАФИЯ

[1] Рекомендация  Материалы металлические. Калибрование силомеров,
    ИСО 376:2004  применяемых для поверки одноосных испытательных машин.

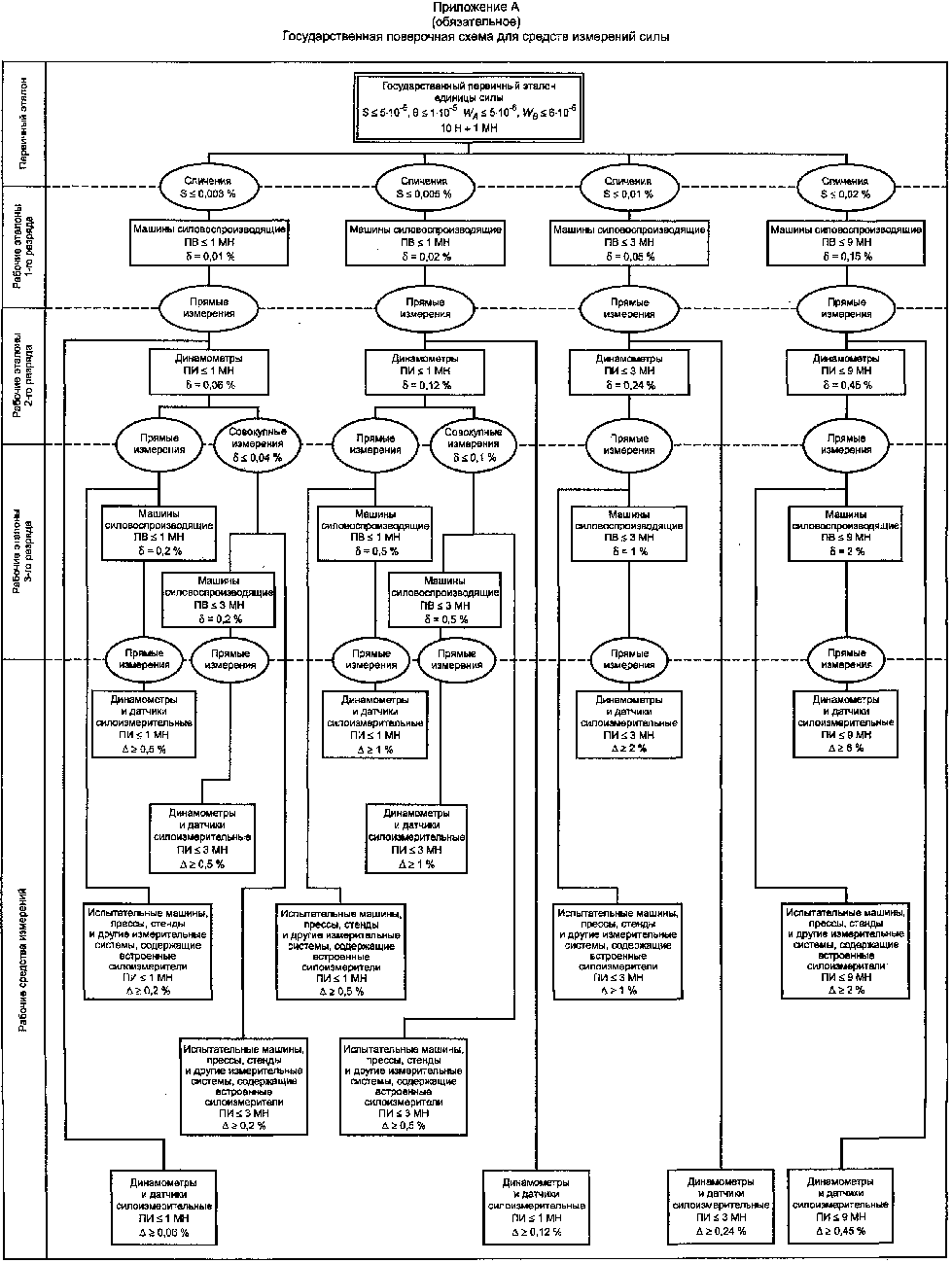

(обязательное)
