ГОСТ 7307-2016. Межгосударственный стандарт. Детали из древесины и древесных материалов. Припуски на механическую обработку

(введен в действие Приказом Росстандарта от 28.02.2017 № 77-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 7307-75*"]:::rst
  click n0 "https://bukva.ai/docs/gost-7307-75" "ГОСТ 7307-75*. Государственный стандарт Союза ССР. Детали из древесины и древесных материалов. Припуски на механическую обработку (введен Постановлением Госстандарта СССР от 15.12."
  n1["ГОСТ 7307-2016"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-7307-2016" "ГОСТ 7307-2016. Межгосударственный стандарт. Детали из древесины и древесных материалов. Припуски на механическую обработку (введен в действие Приказом Росстандарта от 28.02.2017 N"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 28 февраля 2017 г. № 77-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕТАЛИ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

ПРИПУСКИ НА МЕХАНИЧЕСКУЮ ОБРАБОТКУ

Parts of wood and of wood materials. Machining allowances

Дата введения

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

1 РАЗРАБОТАН Автономной некоммерческой организацией Центром по сертификации лесопродукции «Лессертика»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 121 «Плиты древесные»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 мая 2016 г. № 88-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 февраля 2017 г. № 77-ст межгосударственный стандарт ГОСТ 7307-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2017 г.

5 ВЗАМЕН ГОСТ 7307-75

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт распространяется на детали из древесины и древесных материалов и устанавливает припуски на первичную и повторную механическую обработку по толщине, ширине и длине при изготовлении деталей из пиломатериалов и заготовок хвойных и лиственных пород, сборочных единиц типа щитов, рамок, коробок и ящиков, а также припуски на обработку по длине и ширине при изготовлении гнутоклееных заготовок и деталей из них, заготовок (облицовок) из строганого и лущеного шпона, деталей, элементов из облицованных и необлицованных столярных, древесно-стружечных, древесно-волокнистых плит сухого и мокрого способов производства фанеры, ламинированных напольных покрытий и декоративных панелей для стен из древесно-волокнистых плит сухого способа производства.

Стандарт не устанавливает припуски на усушку.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

3.6 При обработке заготовок с начальными значениями параметров шероховатости Rz в соответствии с ГОСТ 7016 от 200 до 800 мкм указанные в таблице 1 и 2 припуски уменьшают на 1 мм.

3.7 Припуски на торцовку с двух сторон деталей из древесины должны соответствовать указанным в таблице 3.

Таблица 3

В миллиметрах

3.8 Припуски на продольный раскрой Пш, мм, предварительно обрезанных заготовок, кратных ширине детали, вычисляют по формуле

Пш = (n — 1)b + 2, (1)

где n — количество деталей по ширине заготовки;

b — ширина пропила, мм.

3.9 Припуски на поперечный раскрой Пд, мм, предварительно торцованных заготовок, кратных длине детали, вычисляют по формуле

Пд = (n1 — 1)b1 + 5, (2)

где n1 — количество деталей по длине заготовки;

b1 — ширина пропила, мм.

3.10 Припуски на шлифование с одной стороны деталей из древесины, поверхности которых обработаны фрезерованием, принимают равным 0,3 мм, а деталей из древесины, поверхности которых обработаны пилением, — не более 0,8 мм.

3.12 Припуски на механическую обработку с двух сторон сборочных единиц типа щитов, рамок, коробок и ящиков должны соответствовать указанным в таблице 4.

Таблица 4

В миллиметрах

3.13 Припуски на механическую обработку с двух сторон заготовок (облицовок) из строганого шпона должны соответствовать указанным в таблице 5.

3.14 Припуски на механическую обработку заготовок (облицовок) из лущеного шпона должны соответствовать указанным в таблице 6.

3.15 Припуски на механическую обработку с двух сторон деталей из фанеры, столярных, древесно-стружечных и древесно-волокнистых плит, облицованных строганым и лущеным шпоном, пленками на основе пропитанных бумаг и декоративным бумажно-слоистым пластиком, в том числе ламинированных напольных покрытий и декоративных панелей для стен из древесно-волокнистых плит сухого способа производства, должны соответствовать указанным в таблице 7.

В миллиметрах

Таблица 8

Контур заготовки	Вид профиля заготовки		Применяемость заготовки	Припуск
				по длине	по ширине
Замкнутый	Трапециевидный	Рисунок 1	Царги стульев	-	35
		Рисунок 2	Проножки стульев
	Уголковый с одним изгибом	Рисунок 3	Ножки изделий мебели для сидения и лежания, корпусной мебели, столов, спинкодержатели стульев	50	35
		Рисунок 4	Спинки-сиденья стульев		60
	Уголковый с несколькими изгибами	Рисунок 5	Кронштейны вешалок	50	35
		Рисунок 6	Ножки кресел	55
		Рисунок 7	Спинкодержатели стульев	50
		Рисунок 8	Спинки-сиденья стульев, кресел		60
	Г-образный	Рисунок 9	Ножки стульев	70	35
	Л-образный с двумя изгибами, равноугольный	Рисунок 10	Ножки столов, стульев и других изделий мебели для сидения и лежания, корпусной мебели
	Л-образный с двумя изгибами, разноугольный	Рисунок 11	Ножки стульев, кресел	70	35
	Л-образный скругленный	Рисунок 12	Царги, проножки стульев, спинки, сиденья кресел	60
	П-образный	Рисунок 13	Ящики	50	40

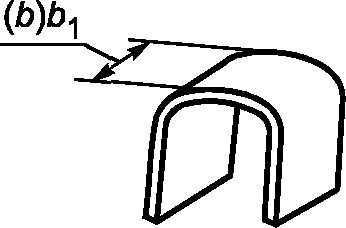

Незамкнутый	П-образный скругленный	Рисунок 14	Царги, проножки стульев	65	35
			Спинки, сиденья кресел	60
	Дугообразный с одним изгибом, симметричный	Рисунок 15	Царги, проножки стульев	45	35
			Спинки, сиденья стульев и кресел	40	30
		Рисунок 16	Ножки стульев	50	35
	Дугообразный с одним изгибом, несимметричный	Рисунок 17	Ножки стульев, локотники кресел	50	35

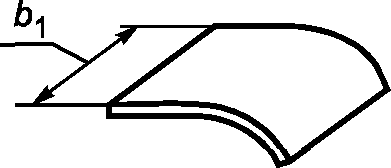

		Рисунок 18	Сиденья стульев и кресел	45
	Дугообразный с несколькими изгибами, симметричный	Рисунок 19	Спинки, сиденья стульев и кресел	50
	Дугообразный с несколькими изгибами, несимметричный	Рисунок 20	Сиденья стульев и кресел	45
		Рисунок 21	Сиденья ученических стульев, парт
		Рисунок 22	Спинки ученических стульев, парт
		Рисунок 23	Ножки стульев	50
		Рисунок 24	Полуящики мебели		40
	Ломаной линии, симметричный	Рисунок 25	Ножки стульев		35

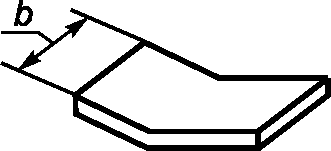

	Ломаной линии, несимметричный	Рисунок 26	Спинка детских стульев	40	30
	Сферический	Рисунок 27	Сиденья стульев	50	35
	Корытообразный	Рисунок 28	Лотки корпусной мебели	80	50
Примечания 1 Припуски на обрезку по ширине указаны без учета величин пропилов. 2 На эскизах b — ширина заготовки на одну деталь; b1 - ширина многократной заготовки; длина заготовки «в развертке».

3.17 Припуски на фрезерование гнутоклееных деталей должны соответствовать указанным в 3.16.

3.18 Припуски на шлифование сборочных единиц и гнутоклееных деталей должны соответствовать указанным в 3.11.

3.19 Примеры пользования таблицами 1 - 8 указаны в приложении А.

Приложение А (справочное)

ПРИМЕРЫ ПОЛЬЗОВАНИЯ ТАБЛИЦАМИ 1 - 8 НАСТОЯЩЕГО СТАНДАРТА

Пример 1

Следует определить размеры сосновых пиломатериалов для деталей размерами 3950 x 104 x 28 мм, при влажности 12%, изготовляемых фрезерованием без фугования и торцовкой.

Допускается частичное непрофрезерование одной из сторон по толщине. Порядок определения указан в таблице А.1.

Таблица А.1

В миллиметрах

Пример 2

Следует определить размеры березовых заготовок для щита размерами 760 x 510 x 32 мм, собранного на гладкую фугу из 10 калиброванных заготовок шириной 51 мм каждая, при влажности древесины 8% по следующей технологии: фрезерование заготовок с двух сторон с предварительным фугованием, фрезерование собранного щита по толщине и опиливание по периметру. Порядок определения указан в таблице А.2.

Следует определить размеры заготовок из древесины лиственницы для рамки размерами 1650 x 1165 x 42 мм при влажности 12%, изготовляемой по следующей технологии: фрезерование заготовок с предварительным фугованием и торцовкой, фрезерование собранной рамки по толщине и периметру. Ширина брусков рамки — 52 мм. При фрезеровании брусков на наружной кромке допускается частичное непрофрезерование. Порядок определения указан в таблице А.3.

Следует определить размеры пакета для склеивания гнутоклееной заготовки царги стула П-образного скругленного профиля с незамкнутым контуром.

Размеры гнутоклееной заготовки для одной царги: длина — 935 мм, ширина — 46 мм.

Кратность размеров по ширине многократной заготовки на одну деталь — 8. Порядок определения указан ниже.

Припуски на обрезку многократной заготовки: по длине — 65 мм, по ширине — 35 мм (см. таблицу 8 настоящего стандарта, рисунок 15).

Ширина пропила — 4,1 мм.

Количество пропилов — 9 шт.

Длина пакета — 935 + 65 = 1000 мм.

Ширина пакета — (46 x 8) + (4,1 x 9) + 35 ~ 440 мм.
