ГОСТ 7236-93 (ИСО 5743-88, ИСО 5745-88). Межгосударственный стандарт. Плоскогубцы. Технические условия

Межгосударственный совет по стандартизации, метрологии и сертификации · № ГОСТ 7236-93Утратил силу 09.10.2026

(принят Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 21.10.1993 № 4)

(ред. от 30.11.2007)

Внимание

Документ утратил силу на территории Российской Федерации с 01.01.2009 в части разд. 2 — 6, прил. 1, 2 в связи с изданием Приказов Ростехрегулирования от 30.11.2007 № 349-ст и № 350-ст. Взамен введены в действие ГОСТ Р 52786-2007 и ГОСТ Р 52787-2007 соответственно. С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 1, 2016; поправки, опубликованной в «ИУС», № 7, 2023. Документ введен в действие с 01.01.1995. Взамен ГОСТ 7236-86. Документ утратил силу на территории Российской Федерации с 01.01.2009 в части разд. 2 — 6, прил. 1, 2 в связи с изданием Приказов Ростехрегулирования от 30.11.2007 № 349-ст и № 350-ст. Взамен введены в действие ГОСТ Р 52786-2007 и ГОСТ Р 52787-2007 соответственно.

Принят
Протоколом Межгосударственного

Совета по стандартизации,
метрологии и сертификации
от 21 октября 1993 г. № 4

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛОСКОГУБЦЫ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Flat-nose pliers. Specifications

ГОСТ 7236-93

(ИСО 5743-88, ИСО 5745-88)

Группа Г24

МКС 25.140.30

ОКП 39 2641

Дата введения 1 января 1995 года

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 4 от 21 октября 1993 г.)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджан	Азстандарт
Республика Беларусь	Госстандарт Республики Беларусь
Республика Кыргызстан	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

3 Стандарт полностью соответствует требованиям международных стандартов ИСО 5743-88 и ИСО 5745-88, а также соответствует требованиям международного стандарта ИСО 5744-88 в части методов испытаний плоскогубцев с дополнительными требованиями, отражающими потребности экономики страны

4 ВЗАМЕН ГОСТ 7236-86

5 ПЕРЕИЗДАНИЕ. Сентябрь 2001 г.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9.032-74	2.8; 4.4, приложение 1
ГОСТ 9.301-86	4.4
ГОСТ 9.302-88	4.4
ГОСТ 9.303-84	2.8, приложение 1
ГОСТ 9.306-85	2.8, приложение 1
ГОСТ 1435-99	2.2
ГОСТ 2789-73	2.9
ГОСТ 9013-59	4.3
ГОСТ 9378-93	4.2
ГОСТ 11516-94	1.1; 2.10; 2.11; 3; 4.9; 5
ГОСТ 18088-83	2.12; 5
ГОСТ 21474-75	2.4
ГОСТ 22133-86	4.4
ГОСТ 26810-86	3

Настоящий стандарт распространяется на плоскогубцы, предназначенные для захвата и манипулирования.

Стандарт не распространяется на плоскогубцы, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.

Требования настоящего стандарта являются обязательными (кроме раздела 3). Стандарт пригоден для целей сертификации на безопасность по 4.7 — 4.9.

1 Типы и основные размеры

1.1 Плоскогубцы должны изготовляться типов:

1 — с короткими губками;

2 — с длинными губками.

Плоскогубцы должны изготовляться без изолирующих или с изолирующими рукоятками в соответствии с ГОСТ 11516.

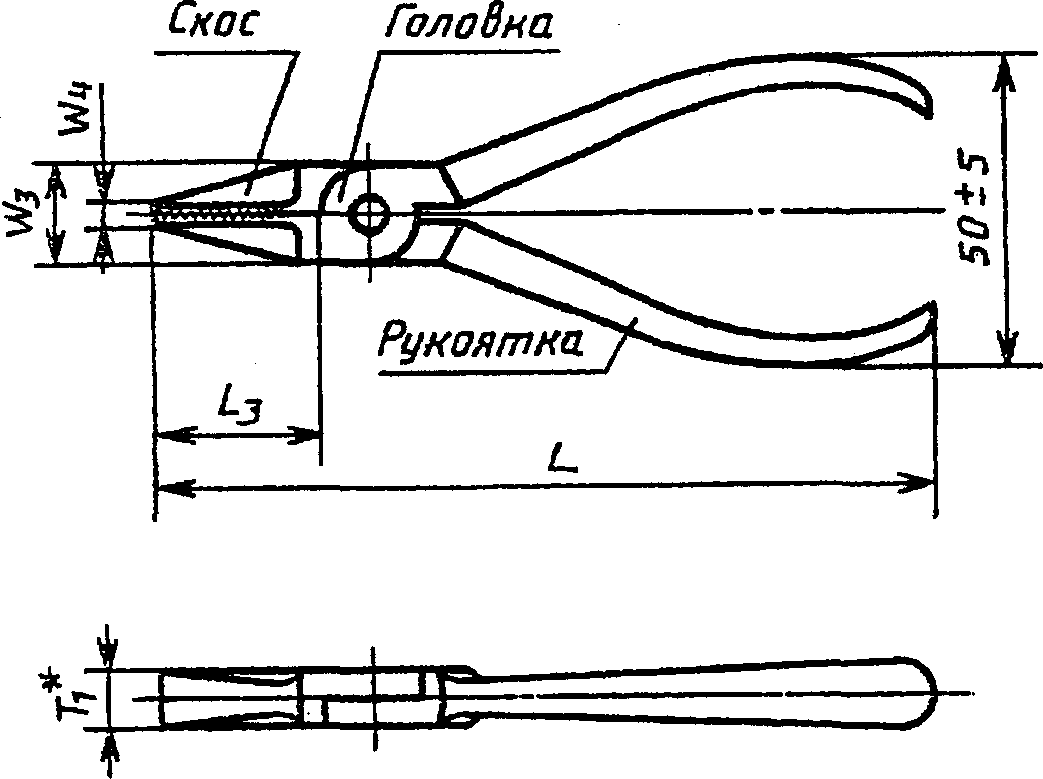

1.2 Основные размеры плоскогубцев должны соответствовать указанным на рисунке 1 и в таблице 1.

<> Размер T₁ выдерживается на длине L₃.*

Рисунок 1

Примечания

1 Рисунок 1 не определяет конструкцию.

2 Размеры плоскогубцев даны без учета изолирующих рукояток.

Таблица 1

В миллиметрах

Обозначение плоскогубцев	Применяемость	Тип	L		L₃		W3	W4	T1
Обозначение плоскогубцев	Применяемость	Тип	Номин.	Пред. откл.	Номин.	Пред. откл.	не более
7814-0081		1	125 <*>	+/- 6,0	25	-5,0	16	3,2	8
7814-0082			140 <*>	+/- 7,0	32	-6,3	18	4,0	9
7814-0084			160 <*>	+/- 8,0	40	-8,0	20	5,0	10
7814-0085			180	+/- 9,0	45	-9,0	20	6,0	11
7814-0083			200	+/- 10,0	50	-10,0	22	6,5	12
7814-0086			220	+/- 10,0	55	-10,0	24	7,0	13
7814-0151		2	140 <*>	+/- 7,0	50	+/- 3,2	16	3,2	8
7814-0152			160 <*>	+/- 8,0	50	+/- 4,0	18	4,0	9
7814-0153			180 <*>	+/- 9,0	63	+/- 5,0	20	5,0	10
<*> Размеры плоскогубцев, соответствующие ИСО 5745-88.

Пример условного обозначения плоскогубцев типа 1 исполнения 1 длиной 160 мм, с покрытием Х9, без изолирующих рукояток:

Плоскогубцы 7814-0084 Х9 ГОСТ 7236-93

То же, с изолирующими рукоятками:

Плоскогубцы 7814-0084 И Х9 ГОСТ 7236-93

2 Технические требования

Раздел 2 утратил силу с 01.01.2009. — Приказ Ростехрегулирования от 30.11.2007 № 350-ст.

3 Приемка

Раздел 3 утратил силу с 01.01.2009. — Приказ Ростехрегулирования от 30.11.2007 № 350-ст.

4 Методы испытаний

Раздел 4 утратил силу с 01.01.2009. — Приказ Ростехрегулирования от 30.11.2007 № 349-ст.

5 Транспортирование и хранение

Раздел 5 утратил силу с 01.01.2009. — Приказ Ростехрегулирования от 30.11.2007 № 350-ст.

6 Гарантии изготовителя

Раздел 6 утратил силу с 01.01.2009. — Приказ Ростехрегулирования от 30.11.2007 № 349-ст.

Приложение 1 (обязательное)

ЗАЩИТНО-ДЕКОРАТИВНЫЕ ПОКРЫТИЯ

Приложение 1 утратило силу с 01.01.2009. — Приказ Ростехрегулирования от 30.11.2007 № 350-ст.

Приложение 2 (справочное)

СООТВЕТСТВИЕ НАСТОЯЩЕГО СТАНДАРТА МЕЖДУНАРОДНЫМ СТАНДАРТАМ

ИСО 5743-88, ИСО 5744-88, ИСО 5745-88

Приложение 2 утратило силу с 01.01.2009. — Приказ Ростехрегулирования от 30.11.2007 № 350-ст.
