Утвержден и введен в действие Постановлением Государственного

комитета стандартов
Совета Министров СССР
от 31 декабря 1975 г. № 4140

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ДИНАСОВЫЕ И ШАМОТНЫЕ

ДЛЯ КЛАДКИ МАРТЕНОВСКИХ ПЕЧЕЙ

ФОРМА И РАЗМЕРЫ

Silica and fireclay refractory products

for the openhearth brickwork. Form and dimensions

ГОСТ 6024-75

(ИСО 5019-3-84)

Группа И22

МКС 81.080;

ОКП 15 3600

Дата введения

1 января 1978 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

В.С. Турчанинов, А.И. Изберг, Е.И. Чукреева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 31.12.75 № 4140

3. ВЗАМЕН ГОСТ 6024-51

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 390-96 3.1
ГОСТ 4157-79 3.1

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в ноябре 1982 г., июне 1986 г., апреле 1992 г. (ИУС 3-83, 10-87, 7-92)

Настоящий стандарт распространяется на динасовые и шамотные огнеупорные изделия, предназначенные преимущественно для кладки мартеновских печей.

Дополнительные требования, отражающие потребности народного хозяйства (ИСО 5019-3-84), набраны курсивом (табл. 2а, черт. 1а).

(Измененная редакция, Изм. № 2, 3).

1. МАРКИ

1.1 Огнеупорные изделия изготовляются марок, указанных в табл. 1.

Таблица 1

Марка изделия Наименование и характеристика марки
ДМ Динасовые изделия для кладки мартеновских печей
ДМС Динасовые изделия для кладки сводов мартеновских печей
ШАКМ Шамотные изделия с температурой применения не выше 1400 °C для кладки мартеновских печей
ШАМ-I, ШБМ-I Шамотные изделия с температурой применения не выше 1350 °C для кладки мартеновских печей, I подгруппы
ШАМ-II, ШБМ-II Шамотные изделия с температурой применения не выше 1350 °C для кладки мартеновских печей, II подгруппы
ШВМ-I Шамотные изделия с температурой применения не выше 1250 °C для кладки мартеновских печей, I подгруппы

(Измененная редакция, Изм. № 3).

2. ФОРМА И РАЗМЕРЫ

2.1. Форма и размеры изделий должны соответствовать указанным на черт. 1 - 10 и в табл. 2 - 11. Группы сложности изделий приведены в приложении 1.

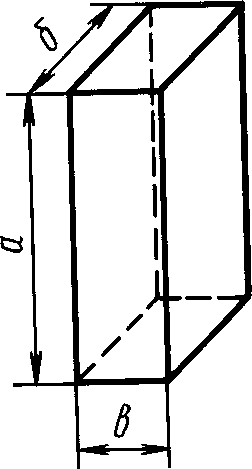

Кирпич прямой

2. Форма и размеры

Черт. 1

Таблица 2

Номер изделияабв
мм
123015050
223015075
330015050
430015075
534515065
635015050
736015065
837015050
938015075
1041015065
1146015065
1246015075
1346015090
1452017080
1554015090

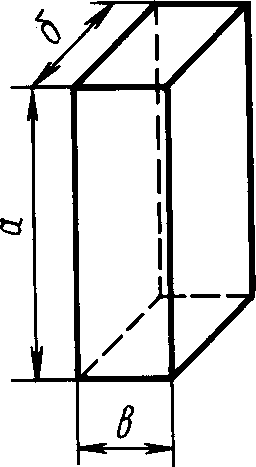

2. Форма и размеры

Черт. 1а

Таблица 2а

Размеры прямоугольного насадочного кирпича
для регенераторов

мм

A B C
230 114 64
230 114 76
300 150 64
300 150 76
345 114 64
345 114 76

Допускаемые отклонения размеров, приведенных в таблице, должны быть согласованы между поставщиком и потребителем.

Кирпич прямой полуторный

2. Форма и размеры

Черт. 2

Таблица 3

Номер изделияабв
мм
1638022575
1746022575
1846022590

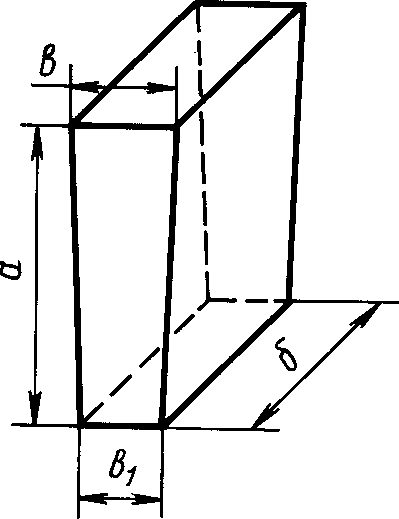

Клин торцовый (двусторонний и односторонний)

2. Форма и размеры

Черт. 3

Таблица 4

Номер изделияабвв1
мм
193001507568
203801507567
214601507870
224601508880
235401509080

Клин торцовый полуторный
(двусторонний и односторонний)

2. Форма и размеры

Черт. 4

Таблица 5

Номер изделияабвв1
мм
243002257568
253802257567
264602257870
274602258880

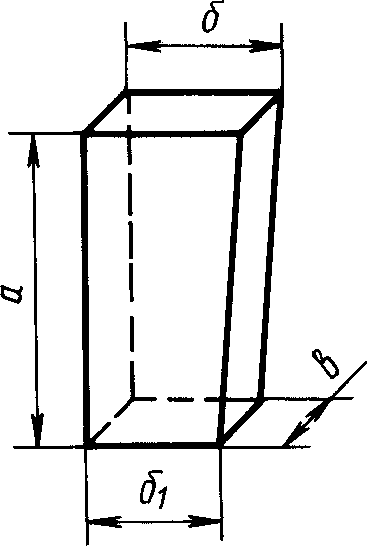

Клин трапецеидальный (односторонний)

2. Форма и размеры

Черт. 5

Таблица 6

Номер изделияаб\delta_{1}в
мм
2830015013565
293801005075

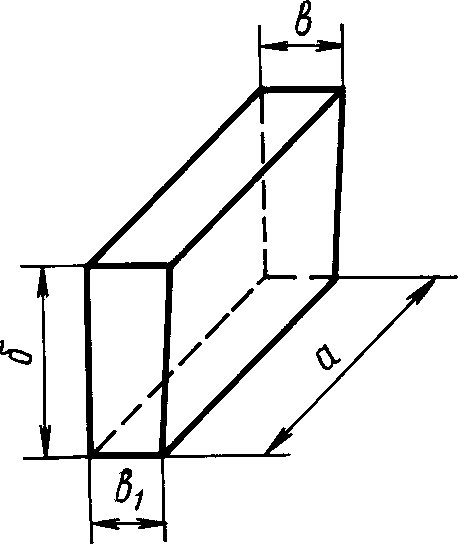

Клин ребровый (односторонний)

2. Форма и размеры

Черт. 6

Таблица 7

Номер изделияабвв1
мм
302301146550
313001506550
323001506555

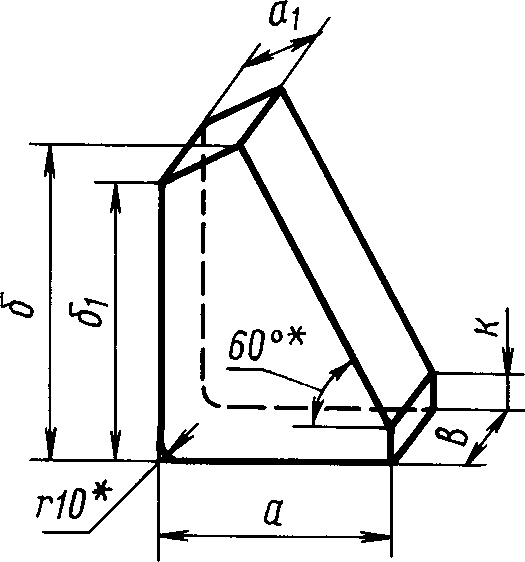

Кирпич пятовый

2. Форма и размеры

<*> Размеры для справок.

Черт. 7

Таблица 8

Номер изделияаа1бб1вк
мм
33225753002577540
34265753693267540
353301004383807540
363701005084507540

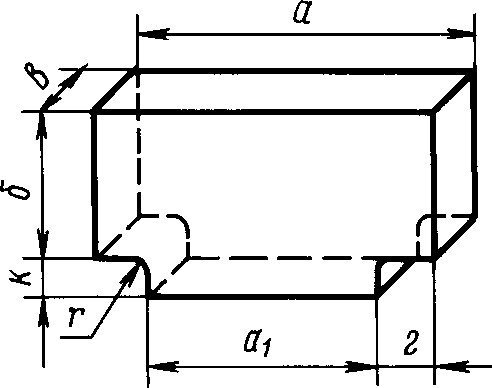

Кирпич Т-образный насадочный и поднасадочный

2. Форма и размеры

Черт. 8

Таблица 9

Номер изделияаа1бвгкr
мм
372301501145040255
382301501146540255
392301501147540255
402301001507565255
412601801147540735
422701961147537305
432701961207537305
443001401507580255
453002201147540565
463302501147540565
473502301147560565

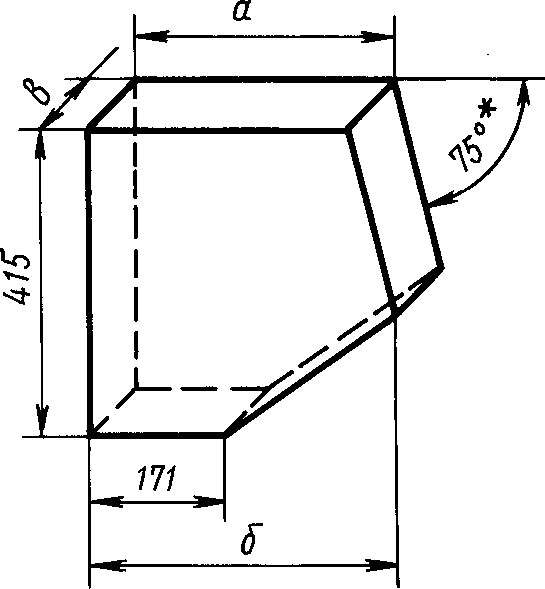

Кирпич поднасадочный пятовый

2. Форма и размеры

<*> Размер для справок.

Черт. 9

Таблица 10

Номер изделияабв
мм
4832640075
4932640090
50326400114
5138545975
5238545990
53385459114

Кирпич поднасадочный распорный

2. Форма и размеры

Черт. 10

Таблица 11

Номер изделияабв
мм
5428413875
5528413890
56284138114
5752037475
5852037490
59520374114

(Измененная редакция, Изм. № 3).

2.2. По соглашению изготовителя с потребителем допускается изготовление изделий других форм и размеров.

2.3. Расчетная масса и объем изделий даны в приложениях 2 - 6.

Средняя кажущаяся плотность для расчета массы приведена в приложении 7.

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Огнеупорные изделия по физико-химическим показателям, предельным отклонениям по размерам и показателям внешнего вида должны соответствовать:

динасовые - ГОСТ 4157;

шамотные - ГОСТ 390.

Разд. 4 — 6. (Исключены, Изм. № 3).

Приложение 1

Справочное

ГРУППЫ СЛОЖНОСТИ ИЗДЕЛИЙ

Номер изделияГруппа сложности изделий марок
ДМ, ДМСШАКМ, ШАМ-IШАМ-II, ШБМ-IШБМ-II, ШВМ-I
1, 4, 5, 7, 9, 31, 323333
2, 30-222
33433
6, 10, 38, 54-444
124774
8, 11, 37, 39 - 47, 55 - 57-555
13, 15, 16 - 187---
14, 53-777
19, 24, 28, 293---
20 - 22, 25, 264---
23, 27, 33, 345---
35, 366---
48-665
49, 51, 58, 59-666
50-776
52-766

Примечание. Для изделий номеров 19 - 27 в таблице предусмотрена группа сложности для клина с односторонним скосом.

Приложение 1. (Измененная редакция, Изм. № 1, 3).

Приложение 2
Справочное

РАСЧЕТНАЯ МАССА И ОБЪЕМ КИРПИЧА ПРЯМОГО

Номер изделияОбъем, см3Масса, кг, изделий марок
ДМ, ДМСШАКМ, ШАМ-IШАМ-II, ШБМ-IШБМ-II, ШВМ-I
11725-3,63,43,3
22590-5,45,24,9
32250-4,74,54,3
433756,47,16,76,4
53364-7,16,76,4
62625-5,55,25,0
73510-7,47,06,7
82775-5,85,55,3
942708,19,08,58,1
103997-8,48,07,6
114485-9,48,98,5
1251759,810,910,39,8
13620011,8---
147072-14,814,113,4
15729013,8---

Приложение 2. (Измененная редакция, Изм. № 3).

Приложение 3

Справочное

РАСЧЕТНАЯ МАССА И ОБЪЕМ ИЗДЕЛИЙ

Номер изделияОбъем, см3Масса, кг, изделий марки ДМ
Кирпич прямой полуторный
16641012,2
17776214,7
18931517,7
Клин торцовый (двусторонний и односторонний)
1932206,1
2040507,7
2151009,7
22580011,0
23688513,1
Клин торцовый и полуторный (двусторонний и односторонний)
2448309,2
25607011,5
26766014,5
27869016,5
Клин трапецеидальный (односторонний)
2827805,3
2921404,1

Приложение 4
Справочное

РАСЧЕТНАЯ МАССА И ОБЪЕМ КЛИНА РЕБРОВОГО (ОДНОСТОРОННЕГО)

Номер изделияОбъем, см3Масса, кг, изделий марок
ДМ, ДМСШАКМ, ШАМ-IШАМ-II, ШБМ-IШБМ-II, ШВМ-I
301510-3,23,02,9
3125904,95,45,24,9
3227005,15,75,45,1

Приложение 4. (Измененная редакция, Изм. № 3).

Приложение 5
Справочное

РАСЧЕТНАЯ МАССА И ОБЪЕМ КИРПИЧА ПЯТОВОГО

Номер изделия Объем, см3 Масса, кг, для изделий марки ДМ
33 3480 6,6
34 4870 9,2
35 7190 13,7
36 9160 17,4

Приложение 6

Справочное

Номер изделияОбъем, см3Масса, кг, изделий марок
ШАКМ, ШАМ-IШАМ-II, ШБМ-IШБМ-II, ШВМ-I
Кирпич Т-образный насадочный и поднасадочный
3714983,13,02,8
3819484,13,93,7
3922484,74,54,3
4027755,85,55,3
4127635,85,55,2
4227495,75,55,2
4328716,05,75,4
4436377,67,26,9
4534897,36,96,6
4638718,17,77,3
4739588,37,97,5
Кирпич поднасадочный пятовый
481049022,021,019,9
491258026,425,223,9
501594033,531,930,3
511222425,824,423,2
521467030,829,327,9
531758136,935,233,4
Кирпич поднасадочный распорный
5443509,18,78,3
55522011,010,49,9
56661413,913,312,6
57922019,418,417,5
581106023,222,121,0
591400029,428,026,6

Приложение 6. (Измененная редакция, Изм. № 3).

Приложение 7 Справочное

СРЕДНЯЯ КАЖУЩАЯСЯ ПЛОТНОСТЬ

Марка изделия Средняя кажущаяся плотность, г/см3
ДМ, ДМС, ШБМ-II, ШВМ-I 1,9
ШАМ-II, ШБМ-I 2,0
ШАКМ, ШАМ-I 2,1

Приложение 7. (Измененная редакция, Изм. № 3).
