ИЗДЕЛИЯ ВЫСОКООГНЕУПОРНЫЕ ХРОМИТОПЕРИКЛАЗОВЫЕ
High refractory chromepericlase products. Specifications
ГОСТ 5381-93 (ИСО 5019-1-84, ИСО 5019-2-84, ИСО 5019-5-84)
Дата введения 1 января 1997 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
| ГОСТ 427-75 | 5.8, 5.10 |
| ГОСТ 2409-95 | 5.2 |
| ГОСТ 2642.0-86 5.1 | |
| ГОСТ 2642.3-97 | 5.1 |
| ГОСТ 2642.8-97 | 5.1 |
| ГОСТ 2642.9-97 | 5.1 |
| ГОСТ 4070-2000 | 5.3 |
| ГОСТ 4071.1-94 | 5.4 |
| ГОСТ 4071.2-94 | 5.4 |
| ГОСТ 7502-98 | 5.8 |
| ГОСТ 7875.1-94 | 5.6 |
| ГОСТ 8179-98 | 4.2 |
| ГОСТ 10198-91 | 6 |
| ГОСТ 10905-86 | 5.7 |
| ГОСТ 15136-78 | 5.9 |
| ГОСТ 21140-88 | 6 |
| ГОСТ 24597-81 | 6 |
| ГОСТ 24717-94 | 6 |
| ГОСТ 25706-83 5.10 | |
| ГОСТ 25714-83 | 5.2, 5.4, 5.5 |
| Предисловие | |
| 1 РАЗРАБОТАН Техническим комитетом «Огнеупоры Украины» | |
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 3 от 17 февраля 1993 г.)
3 В настоящем стандарте учтены показатели и требования международных стандартов ИСО 5019-1-84 «Изделия огнеупорные. Размеры. Прямоугольный кирпич», ИСО 5019-2-84 «Изделия огнеупорные. Размеры. Сводовый кирпич», ИСО 5019-5-84 «Изделия огнеупорные. Размеры. Пятовый кирпич» в части размеров огнеупорных изделий
4 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 25 апреля 1996 г. № 297 межгосударственный стандарт ГОСТ 5381-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.
Настоящий стандарт распространяется на высокоогнеупорные обожженные хромитопериклазовые изделия огнеупорностью не ниже 2000 °C, предназначенные для кладки металлургических и различных высокотемпературных тепловых агрегатов.
1 Марки
1.1 В зависимости от назначения хромитопериклазовые изделия подразделяются на марки, указанные в таблице 1.
2 Форма и размеры

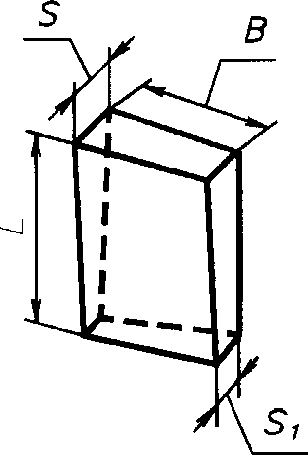

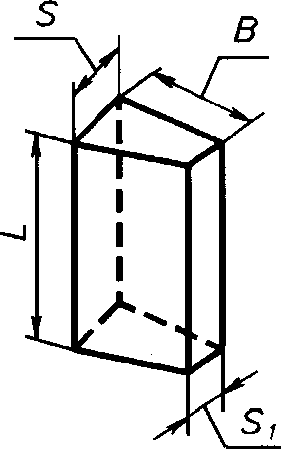

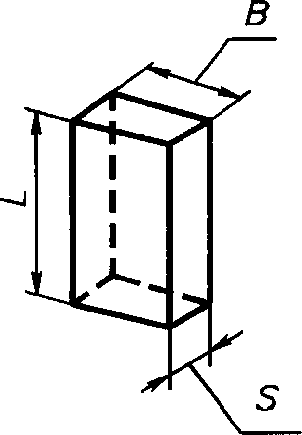

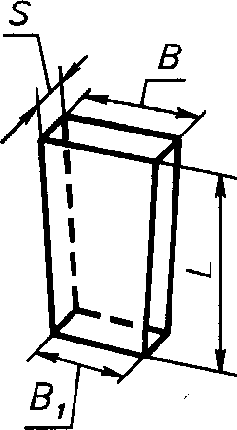

2.1 Форма и размеры изделий должны соответствовать указанным на рисунках 1 - 4, в таблице 2 и приложениях 1 - 3.
2.2 Предельные отклонения по размерам должны соответствовать нормам, приведенным в таблице 3.
2.3 Кривизна изделий не должна превышать значений, приведенных в таблице 4.
| Длина изделия | Кривизна, мм, для изделий марок | ||
| ХП1, ХП2 | ХП3, ХП4 | ХП5 | |
| До 300 мм включ. | +/- 1 | +/- 2 | +/- 3 |
| Свыше 300 мм | +/- 1 | +/- 3 | +/- 4 |
2.4 Дополнительные формы и размеры изделий, а также предельные отклонения по размерам допускается устанавливать по соглашению сторон.
3 Технические требования
3.1 По физико-химическим показателям изделия должны соответствовать требованиям, приведенным в таблице 5.
3.2 По показателям внешнего вида изделия должны соответствовать требованиям, приведенным в таблице 6.
3.3 Изделия в изломе должны иметь однородное строение, без пустот и расслоений.
3.4 Требования по показателям внешнего вида допускается устанавливать по соглашению сторон.
4 Правила приемки
4.1 Изделия поставляют партиями. Масса партии не должна превышать 225 т. Партия должна состоять из изделий одной марки.
4.2 Правила приемки — по ГОСТ 8179 с дополнением: для приемки изделий применяют план контроля 3; для приемки изделий, не прошедших предварительную разбраковку: нормальных размеров — номер 4, фасонных — номер 5.
4.3 При проверке соответствия качества изделий требованиям настоящего стандарта проводят приемосдаточные испытания в соответствии с требованиями таблицы 7.
5 Методы испытаний
5.1 Отбор и подготовку проб для химического анализа проводят по ГОСТ 2642.0. Массовую долю MgO, Cr2O3, SiO2 определяют по ГОСТ 2642.8, ГОСТ 2642.9, ГОСТ 2642.3 или другими методами, обеспечивающими требуемую точность определения. При возникновении разногласий в оценке качества изделий определения проводят по ГОСТ 2642.8, ГОСТ 2642.9, ГОСТ 2642.3.
В указанных стандартах приведены нормы точности результатов количественных химических анализов.
5.2 Открытую пористость и кажущуюся плотность определяют по ГОСТ 2409 или ГОСТ 25714. Контрольный метод — по ГОСТ 2409.
5.3 Температуру начала размягчения определяют по ГОСТ 4070.
5.4 Предел прочности при сжатии определяют по ГОСТ 4071.1, ГОСТ 4071.2 или ГОСТ 25714. Контрольный метод — по ГОСТ 4071.1, ГОСТ 4071.2.
5.5 Определение открытой пористости, кажущейся плотности и предела прочности при сжатии по ГОСТ 25714 проводят на образцах удвоенного количества.
5.6 Термическую стойкость определяют по ГОСТ 7875.1.
5.7 Кривизну изделий определяют на поверочной плите (ГОСТ 10905) или аттестованной металлической плите шаблоном (щупом) шириной 10 мм и толщиной, превышающей на 0,1 мм установленную норму кривизны. Шаблон не должен входить в зазор между плитой и изделием.
5.8 Размеры изделия определяют металлической линейкой по ГОСТ 427 с ценой деления 1 мм или рулеткой по ГОСТ 7502 с ценой деления шкалы 1 мм или соответствующими шаблонами, обеспечивающими заданную точность измерения. Размеры изделий (длину, ширину, толщину) измеряют посредине каждой грани. За результат измерения принимают среднее значение. Результат каждого измерения не должен превышать допустимых предельных отклонений.
5.9 Глубину отбитости углов и ребер определяют по ГОСТ 15136.
5.10 Ширину посечек и трещин определяют с помощью измерительной лупы по ГОСТ 25706.
Длину посечек измеряют металлической линейкой по ГОСТ 427 с ценой деления шкалы 1 мм.
5.11 Строение изделий в изломе определяют визуально.
6 Маркировка, упаковка, транспортирование и хранение
Маркировка, упаковка, транспортирование и хранение изделий — по ГОСТ 24717 с дополнением: изделия упаковывают в ящики типов 1-1, 1-2 по ГОСТ 10198, а также в пакеты. Габаритные размеры ящика — по ГОСТ 21140, пакета — по ГОСТ 24597.
Маркировку, упаковку, транспортирование и хранение изделий допускается осуществлять по соглашению сторон при условии гарантии сохранения эксплуатационных показателей продукции.
РАЗМЕРЫ ПРЯМОУГОЛЬНОГО КИРПИЧА (ИСО 5019-1-84)
В настоящем стандарте приведены наиболее употребляемые во многих странах размеры огнеупорных изделий, применяемых при футеровке печей. Данный перечень размеров нельзя считать полным.
Примечание. Размеры кирпича, изготовляемого в Северной Америке, очень близки к приведенным в таблице 8.
1.1 Эта часть ИСО 5019 устанавливает размеры двух серий прямоугольного огнеупорного кирпича.
1.2 Эти две серии кирпича могут применяться вместе с сериями сводового кирпича, размеры которого приведены в ИСО 5019-2 (приложение 2).
ИСО 5019-2-84 Изделия огнеупорные. Размеры. Часть 2. Сводовый кирпич.
3 Размеры прямоугольного огнеупорного кирпича
3.1 Интервал размеров прямоугольного огнеупорного кирпича приведен в таблице 8.
3.2 Предпочтительно применять кирпич серии 76 мм.
Допустимые отклонения размеров, приведенных в таблице 8, должны быть согласованы между поставщиком и потребителем.

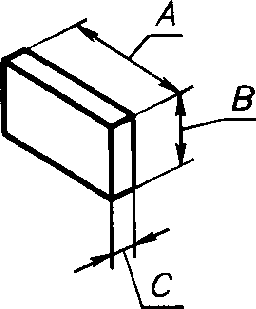

Размеры прямоугольного огнеупорного кирпича (прямой, лещадка, плитка)
| Тип кирпича | Серия 64 мм | Серия 76 мм | |
| Прямоугольный <1> |  | A·B·C <2> | A·B·C |
| 230·114·64 230·172·64 230·114·64 | 230·114·76 230·172·76 345·114·76 | ||
| Лещадка |  | A·B·C | A·B·C |
| 230·114·32 | 230·114·38 | ||
| Плитка |  | A·B·C | A·B·C |
| 230·230·64 | 230·230·76 | ||
| <1> В Северной Америке «прямоугольный» известен как «прямой». <2> Буквы, обозначающие размеры, относятся только к рисункам данной таблицы. | |||
РАЗМЕРЫ СВОДОВОГО КИРПИЧА (ИСО 5019-2-84)

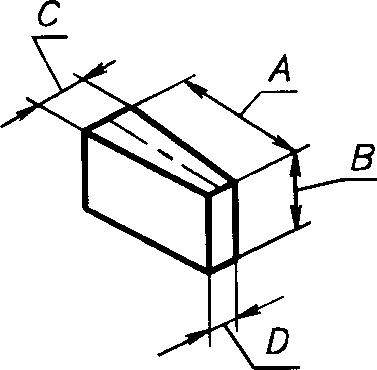

Применяются две взаимоисключающие системы определения размеров огнеупорного сводового кирпича с использованием постоянного, среднего размера и постоянного размера задней стороны.
Примечание — Размеры сводового кирпича с постоянным размером задней стороны, изготовляемого в Северной Америке, очень близки к приведенным в таблице 9.
1.1 Эта часть ИСО 5019 уточняет размеры двух серий огнеупорного сводового кирпича с постоянным размером задней стороны.
1.2 Эти серии кирпича могут применяться вместе с двумя сериями прямоугольного кирпича, размеры которого приведены в ИСО 5019-1 (приложение 1).
ИСО 5019-1-84 Изделия огнеупорные. Размеры. Часть 1. Прямоугольный кирпич.
3.1 Размеры огнеупорного сводового кирпича должны соответствовать приведенным в таблице 9.
3.2 Предпочтительно применять кирпич серии 76 мм.
Допустимые отклонения размеров, приведенных в таблице 9, должны быть согласованы между поставщиком и потребителем.
Размеры огнеупорного сводового кирпича
| Тип кирпича <1> | Кирпич с постоянным средним размером | Кирпич с постоянным размером задней стороны | |
| Серия 64 мм | Серия 76 мм | ||

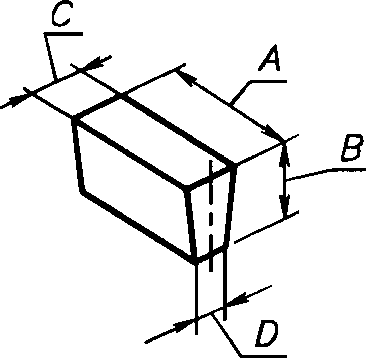

Ребровой двусторонний клин <2> | A·B·C/D | A·B·C/D | A·B·C/D |
| 230·114·67/61 230·114·69/59 230·114·72/56 230·114·76/52 | 230·114·79/73 230·114·81/71 230·114·84/68 230·114·88/64 | 230·114·76/70 230·114·76/64 230·114·76/52 230·114·76/38 | |

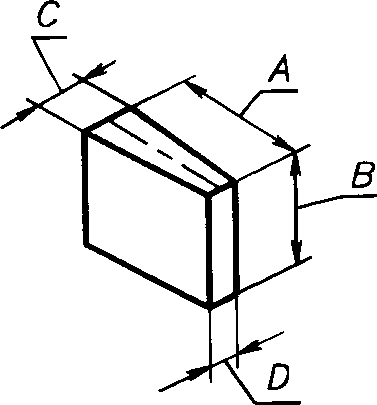

Торцовый клин <2> | A·B·C/D | A·B·C/D | A·B·C/D |
| 230·114·66/62 230·114·69/59 230·114·72/56 230·114·76/52 | 230·114·78/74 230·114·81/71 230·114·84/68 230·114·88/64 | 230·114·76/70 230·114·76/64 230·114·76/57 230·114·76/52 | |
Торцовый полуторный клиновой кирпич | A·B·C/D | A·B·C/D | A·B·C/D |
| 230·172·66/62 230·172·69/59 230·172·72/56 230·172·76/52 | 230·172·78/74 230·172·81/71 230·172·84/68 230·172·88/64 | 230·172·76/70 230·172·76/64 230·172·76/57 230·172·76/52 | |

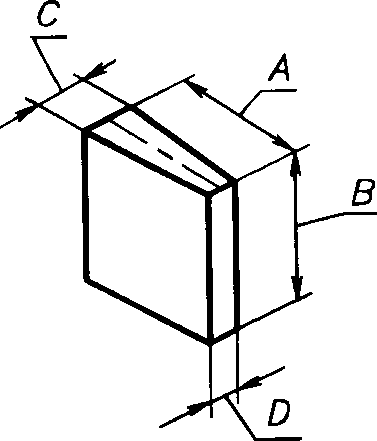

Большой сводовый кирпич <2> | A·B·C/D | A·B·C/D | A·B·C/D |
| 230·230·66/62 230·230·69/59 230·230·72/56 230·230·76/52 | 230·230·78/74 230·230·81/71 230·230·84/68 230·230·88/64 | 230·230·76/73 230·230·76/70 230·230·76/64 230·230·76/52 | |
| <1> Буквы, обозначающие размеры, относятся только к рисункам данной таблицы. <2> В Северной Америке ребровой двусторонний клин известен как «арочный», торцовый клин — «клин», большой сводовый кирпич — «клиновой блок». | |||
РАЗМЕРЫ ПЯТОВОГО КИРПИЧА
(ИСО 5019-5-84)
1.1 Эта часть ИСО 5019 устанавливает размеры двух пятовых кирпичей: применяемого с кирпичами горизонтального ряда кладки высотой 64 мм и применяемого с кирпичами горизонтального ряда кладки высотой 76 мм.
Примечание — Размеры пятового кирпича, изготовляемого в Северной Америке, очень близки приведенным на рисунках 5 и 6.
1.2 Эти пятовые кирпичи применяются вместе с соответствующими сериями сводового кирпича, размеры которого указаны в ИСО 5019-2 (приложение 2).
ИСО 5019-2-84 Изделия огнеупорные. Размеры. Часть 2. Сводовый кирпич.

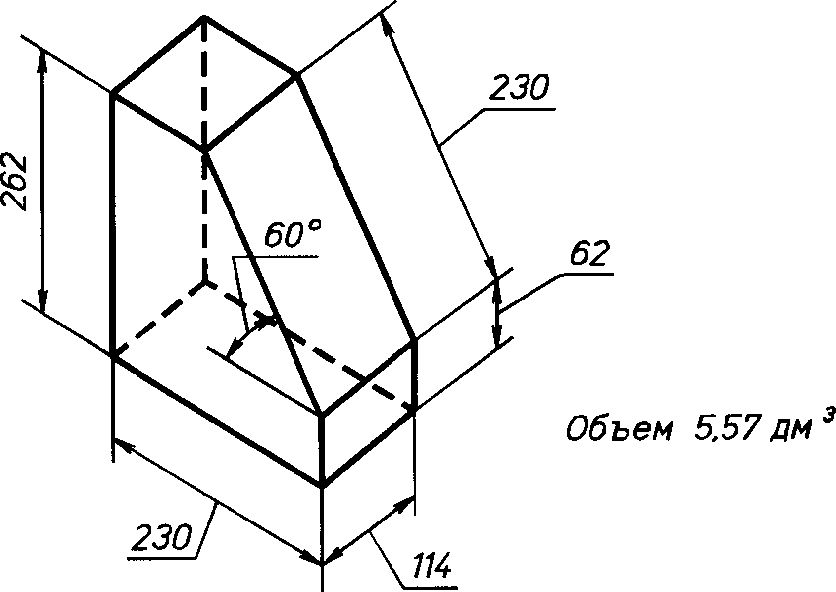

Размеры пятового кирпича, применяемого с кирпичом горизонтального ряда кладки высотой 64 мм, должны соответствовать указанным на рисунке 5.

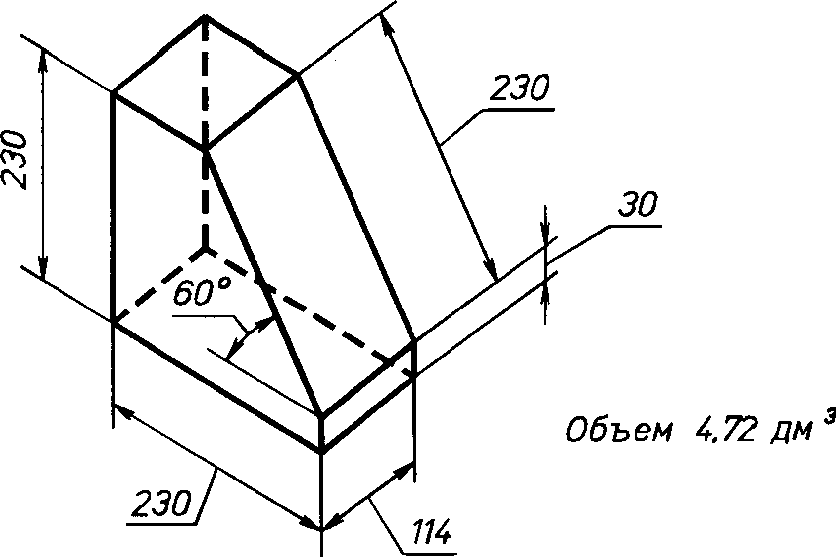

Размеры пятового кирпича, применяемого с кирпичом горизонтального ряда кладки высотой 76 мм, должны соответствовать указанным на рисунке 6.
Допустимые отклонения размеров, указанных на рисунках 5 и 6, должны быть согласованы между поставщиком и потребителем.
Пятовой кирпич для применения с кирпичом горизонтального ряда кладки высотой 64 мм
Пятовой кирпич для применения с кирпичом
