Введен в действие Постановлением Государственного комитета стандартов

Совета Министров СССР
от 10 февраля 1976 г. № 361

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

САЛЬНИКИ ДЛЯ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ И ПРОВОДОВ

КОНСТРУКЦИИ И РАЗМЕРЫ

Glands for electric cables and wires. Constructions and dimensions

ГОСТ 4860.2-76

Группа Е78

Взамен

ГОСТ 4842-64,

ГОСТ 4843-64,
ГОСТ 4844-64

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 февраля 1976 г. № 361 срок действия установлен

с 1 января 1977 года
до 1 января 1982 года

1. Настоящий стандарт распространяется на сальники для электрических кабелей и проводов и устанавливает их конструкции и размеры

2. Конструкции и размеры сальников должны соответствовать указанным на черт. 1 - 6 и в табл. 1 - 6

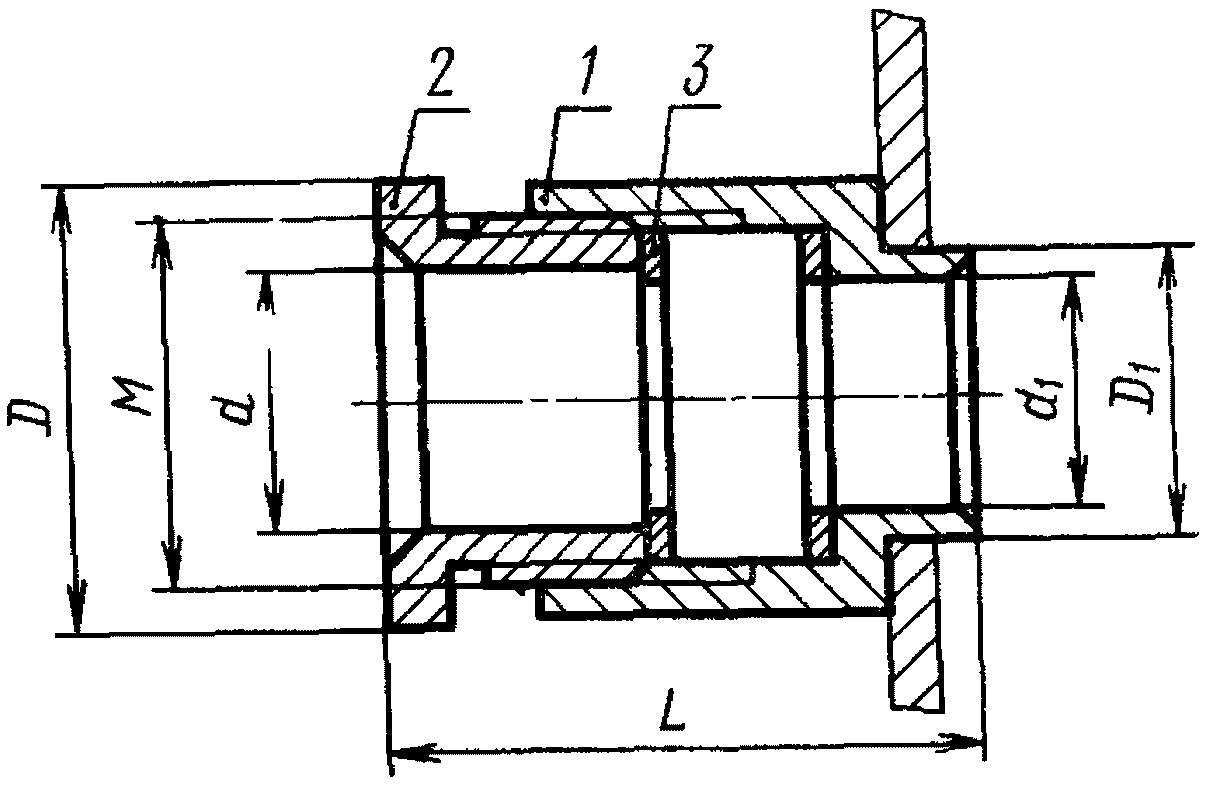

Сальник односторонний типа СКРО

рис. 1

1 — гнездо по ГОСТ 4860.3-76, 2 — гайка нажимная исполнений 1 или 2 по ГОСТ 4860.4-76, 3 — шайба по ГОСТ 4860.6-76 (2 шт)

Черт. 1

Таблица 1

Размеры в мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	d₁	М	D	D₁	L, не более	Шайба 3	Масса, кг (сталь)
СКРО-16	От 4 до 8	10	8	М16 x 1	21,9	12	37	8 x 14	0,044
СКРО-20	Св. 6 до 12	14	12	М20 x 1	25,4	17	42	12 x 18	0,068
СКРО-27	Св. 8 до 16	20	16	М27 x 1,5	36,9	21	49	12 x 24	0,131
								14 x 24	0,130
								16 x 24	0,127
СКРО-33	Св. 12 до 22	25	22	М33 x 1,5	41,6	27	54	18 x 30	0,167
								20 x 30	0,163
СКРО-42	Св. 14 до 28	32	28	М42 x 2	53	34	67	22 x 38	0,335
								24 x 38	0,328
								26 x 38	0,325
								28 x 38	0,322
СКРО-48	Св. 16 до 32	36	32	М48 x 2	57,5	38	69	24 x 44	0,435
								26 x 44	0,431
								28 x 44	0,427
								30 x 44	0,425
								32 x 44	0,421
СКРО-60	Св. 26 до 40	45	40	М60 x 3	75	50	75	34 x 55	0,784
								36 x 55	0,772
								40 x 55	0,760
СКРО-76	Св. 40 до 55	60	55	М76 x 3	92,4	64	83	44 x 71	1,181
								48 x 71	1,177
								52 x 71	1,162
								56 x 71	1,154
СКРО-90	Св. 55 до 70	80	72	М90 x 3	103,9	82	86	60 x 84	1,192
								64 x 84	1,195
								70 x 84	1,175

Сальник односторонний типа СКСО рис. 2

1 — гнездо по ГОСТ 4860.3-76, 2 — гайка нажимная
исполнений 1 или 2 по ГОСТ 4860.4-76,
3 — шайба по ГОСТ 4860.6-76

Черт. 2

Таблица 2

Размеры в мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	М	D	L, не более	Шайба 3	Масса, кг (сталь)
СКСО-16	От 4 до 8	10	М16 x 1	21,9	29	5 x 14	0,055
						8 x 14	0,033
СКСО-20	Св. 6 до 12	14	М20 x 1	25,4	34	12 x 18	0,051
СКСО-27	Св. 8 до 16	20	М27 x 1,5	36,9	41	12 x 24	0,100
						14 x 24	0,099
						16 x 24	0,093
СКСО-33	Св. 12 до 20	25	М33 x 1,5	41,6	44	18 x 30	0,123
						20 x 30	0,122
СКСО-42	Св. 14 до 28	32	М42 x 2	53	56	22 x 38	0,265
						24 x 38	0,266
						26 x 38	0,266
						28 x 38	0,263
СКСО-48	Св. 16 до 32	36	М48 x 2	57,5	58	24 x 44	0,346
						26 x 44	0,345
						28 x 44	0,343
						30 x 44	0,342
						32 x 44	0,340
СКСО-60	Св. 26 до 40	45	М60 x 3	75	64	34 x 55	0,708
						36 x 55	0,701
						40 x 55	0,696
СКСО-76	Св. 40 до 55	60	М76 x 3	92,4	69	44 x 71	0,896
						48 x 71	0,889
						52 x 71	0,882
						56 x 71	0,876
СКСО-90	Св. 52 до 70	80	М90 x 3	103,9	72	60 x 84	1,065
						64 x 84	1,050
						70 x 84	1,041

Примечание. Диаметр отверстия в приборе или переборке должен быть равен внутреннему диаметру шайбы 3

Сальник двусторонний типа СКСД

рис. 3

1 — гнездо по ГОСТ 4860.3-76, 2 — гайка нажимная
исполнений 1 или 2 по ГОСТ 4860.4-76 (2 шт),
3 — шайба по ГОСТ 4860.6-76 (2 шт)

Черт. 3

Таблица 3

Размеры в мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	М	D	L, не более	Шайба 3	Масса, кг (сталь)
СКСД-16	От 4 до 8	10	М16 x 1	21,9	61	8 x 14	0,071
СКСД-20	Св. 6 до 12	14	М20 x 1	25,4	72	12 x 18	0,111
СКСД-27	Св. 8 до 16	20	М27 x 1,5	36,9	86	12 x 24	0,203
						14 x 24	0,203
						16 x 24	0,201
СКСД-33	Св. 12 до 20	25	М33 x 1,5	41,6	89	18 x 30	0,261
						20 x 30	0,204
СКСД-42	Св. 14 до 28	32	М42 x 2	53	115	22 x 38	0,534
						24 x 38	0,515
						26 x 38	0,513
						28 x 38	0,513
СКСД-48	Св. 16 до 32	36	М48 x 2	57,5	119	24 x 44	0,684
						26 x 44	0,684
						28 x 44	0,683
						30 x 44	0,683
						32 x 44	0,682
СКСД-60	Св. 26 до 40	45	М60 x 3	75	131	34 x 55	1,381
						36 x 55	1,379
						40 x 55	1,378
СКСД-76	Св. 40 до 55	60	М76 x 3	92,4	142	44 x 71	1,323
						48 x 71	1,729
						52 x 71	1,727
						56 x 71	1,729
СКСД-90	Св. 52 до 70	80	М90 x 3	103,9	147	60 x 84	1,838
						64 x 84	2,072
						70 x 84	2,069

Сальник фланцевый типа СКПФ

рис. 4

1 — гнездо по ГОСТ 4860.3-76, 2 — гайка нажимная исполнения 1 или 2 по ГОСТ 4860.4-76, 3 — шайба по ГОСТ 4860.6-76 (2 шт)

Черт. 4

Таблица 4

Размеры в мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	d1	d2	М	D	D1	L, не более	В	В1	Шайба 3	Масса, кг (сталь)
СКПФ-16	От 4 до 8	10	8	4,5	М16 x 1	21,9	38	32	40	44	8 x 14	0,068
СКПФ-20	Св. 6 до 12	14	12	5,5	М20 x 1	25,4	42	37	46	50	12 x 18	0,100
СКПФ-27	Св. 8 до 16	20	16	5,5	М27 x 1,5	36,9	50	44	56	61	12 x 24	0,164
											14 x 24	0,145
											16 x 24	0,161
СКПФ-33	Св. 12 до 22	25	22	5,5	М33 x 1,5	41,6	58	47	66	72	18 x 30	0,220
											20 x 30	0,218
СКПФ-42	Св. 14 до 28	32	28	6,6	М42 x 2	53	70	60	78	87	22 x 38	0,405
											24 x 38	0,402
											26 x 38	0,400
											28 x 38	0,399
СКПФ-48	Св. 16 до 32	36	32	6,6	М48 x 2	57,5	78	62	87	96	24 x 44	0,487
											26 x 44	0,464
											28 x 44	0,500
											30 x 44	0,499
											32 x 44	0,498
СКПФ-52	Св. 20 до 38	40	38		М52 x 2	63,5	80	68	90	99	28 x 48	0,525
											32 x 48	0,545
											38 x 48	0,538

Сальник трубный типа СКПТ

рис. 5

1 — гнездо по ГОСТ 4860.3-76, 2 — гайка нажимная исполнений 1 или 2 по ГОСТ 4860.4-76, 3 — шайба по ГОСТ 4860.6-76 (2 шт)

Черт. 5

Таблица 5

Размеры в мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	М	М1	D	L, не более	Шайба 3	Масса, кг (сталь)
СКПТ-16	От 4 до 8	10	М16 x 1	{}_{38}\prime\prime	21,9	62	8 x 14	0,90
СКПТ-20	Св. 6 до 12	14	М20 x 1	{}_{12}\prime\prime	25,4	68	12 x 18	0,115
СКПТ-27	Св. 8 до 16	20	М27 x 1,5	{}_{34}\prime\prime	36,9	75	12 x 24	0,177
							14 x 24	0,176
							16 x 24	0,174
СКПТ-33	Св. 12 до 20	25	М33 x 1,5	1»	41,6	77	18 x 30	0,262
							20 x 30	0,257
СКПТ-42	Св. 14 до 28	32	М42 x 2	1_{14}\prime\prime	53	91	22 x 38	0,535
							24 x 38	0,537
							26 x 38	0,534
							28 x 38	0,531
СКПТ-48	Св. 16 до 32	36	М48 x 2	1_{12}\prime\prime	57,5	93	24 x 44	0,632
							26 x 44	0,628
							28 x 44	0,624
							30 x 44	0,622
							32 x 44	0,618
СКПТ-60	Св. 26 до 40	45	М60 x 3	2»	75	99	34 x 55	1,107
							36 x 55	1,093
							40 x 55	1,083
СКПТ-76	Св. 40 до 55	60	М76 x 3	2_{12}\prime\prime	92,4	104	44 x 71	1,526
							48 x 71	1,512
							52 x 71	1,497
							56 x 71	1,489
СКПТ-90	Св. 52 до 70	80	М90 x 3	3»	103,9	107	60 x 84	1,878
							64 x 84	1,848
							70 x 84	1,829

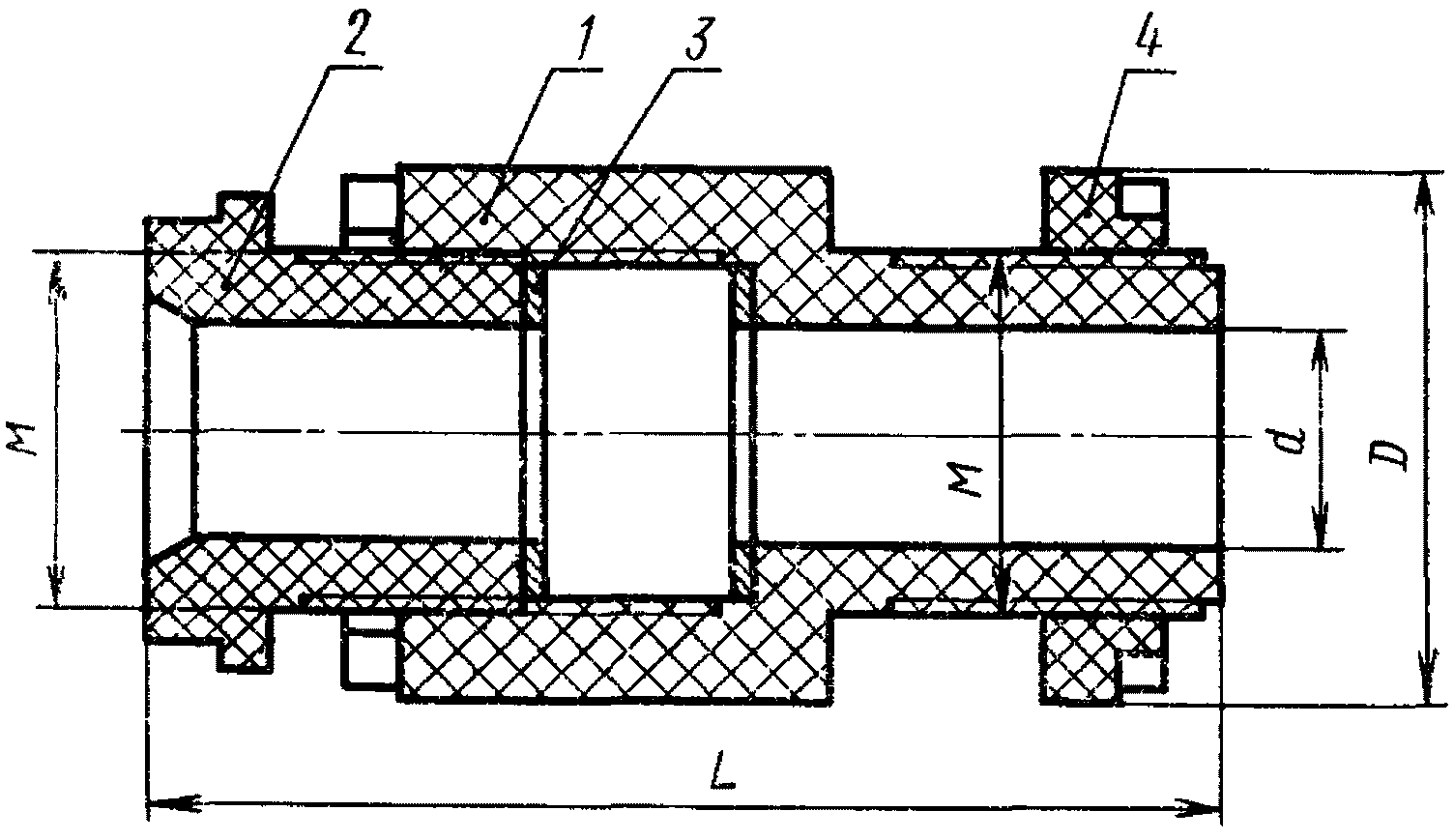

Сальник пластмассовый типа СКПП

рис. 6

1 — гнездо по ГОСТ 4860.3-76, 2 — гайка нажимная
исполнения 3 по ГОСТ 4860.4-76,
3 — шайба по ГОСТ 4860.6-76 (2 шт),
4 — гайка привертная по ГОСТ 4860.5-76

Черт. 6

Таблица 6

Размеры в мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	М	D	L, не более	Шайба 3	Масса, кг
СКПП-18	От 4 до 10	10	М18 x 2	32	92	8 x 14	0,050
						10 x 14	0,049
СКПП-24	Св. 6 до 14	14	М24 x 2	38	96	10 x 20	0,092
						12 x 20	0,090
						14 x 20	0,090
СКПП-33	Св. 10 до 20	20	М33 x 2	48	100	14 x 30	0,199
						18 x 30	0,195
						20 x 30	0,193
СКПП-39	Св. 16 до 24	25	М39 x 3	56	112	20 x 34	0,282
						22 x 34	0,280
						24 x 34	0,276
СКПП-48	Св. 22 до 32	32	М48 x 3	68	121	24 x 44	0,454
						30 x 44	0,446
						32 x 44	0,442
СКПП-52	Св. 30 до 36	36	М52 x 3	70	121	32 x 48	0,502
						36 x 48	0,492
СКПП-64	Св. 34 до 44	45	М64 x 4	88	133	36 x 58	0,799
						40 x 58	0,777
						42 x 58	0,771
						44 x 58	0,763
СКПП-72	Св. 40 до 50	50	М72 x 4	95	138	40 x 64	0,942
						44 x 64	0,930
						48 x 64	0,916
						50 x 64	0,910
СКПП-80	Св. 48 до 60	60	М80 x 4	105	142	50 x 74	1,045
						54 x 74	1,029
						58 x 74	1,013
						60 x 74	1,003
СКПП-90	Св. 53 до 70	70	М90 x 4	115	151	60 x 84	1,233
						64 x 84	1,223
						68 x 84	1,203
						70 x 84	1,193
СКПП-100	Св. 63 до 78	80	М100 x 4	125		72 x 93	1,758
						74 x 93	1,748
						78 x 93	1,724
