Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 декабря 1983 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

САЛЬНИКИ ДЛЯ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ И ПРОВОДОВ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Glands for electric cables and wires. Design and basic dimensions

ГОСТ 4860.2-83

Группа Е78

ОКП 64 4990

Взамен
ГОСТ 4860.2-76 -
ГОСТ 4860.8-76

Срок действия
с 1 января 1985 года
до 1 января 1995 года

1. Настоящий стандарт распространяется на сальники и их детали (гнезда, нажимные и привертные гайки, шайбы, заглушки, прокладки), предназначенные для уплотнения прохода одиночных электрических кабелей и проводов.

2. Конструкция, размеры и масса сальников и их деталей должны соответствовать указанным на черт. 1 - 19 и в табл. 1 - 19:

сальников — на черт. 1 - 6 и в табл. 1 - 6;

гнезд — на черт. 7 - 12 и в табл. 7 - 12. Допускается применение гнезд с другими размерами, если они конструктивно выполнены совместно с корпусом изделия. Например, гнездо сальника с корпусом аппаратуры, изготовленные методом литья;

нажимных гаек — на черт. 13 - 15 и в табл. 13 - 15;

привертных гаек — на черт. 16 и в табл. 16;

шайб — на черт. 17 и в табл. 17;

заглушек — на черт. 18 и в табл. 18;

прокладок — на черт. 19 и в табл. 19.

(Измененная редакция, Изм. № 1).

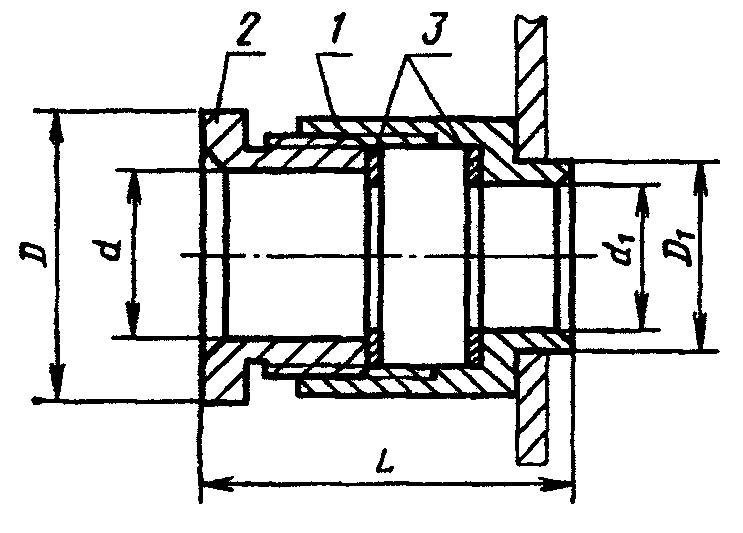

Сальник односторонний типа СКРО

рис. 1

1 — гнездо; 2 — нажимная гайка исполнения 1 или 2;
3 — шайба

Черт. 1

Таблица 1

Размеры, мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	d 1	Обозначение резьбы	D	D 1	L, не более	Шайба	Масса (сталь), кг, не более
СКРО16	От 4 до 8 включ.	10	8	М16x1	21,9	12	37	8 х 14	0,050
СКРО27	Св. 8 до 18 включ.	20	18	М27x1,5	36,9	24	49	12 х 4 14 х 24 16 х 24 18 х 24	0,130 0,130 0,128 0,123
СКРО42	Св. 18 до 30 включ.	32	30	М42x2	53,0	36	67	20 х 38 22 х 38 24 х 38 26 х 38 28 х 38 30 х 38	0,313 0,325 0,323 0,321 0,319 0,317
СКРО60	Св. 30 до 40 включ.	45	40	М60x3	75,0	50	75	32 х 55 34 х 55 36 х 55 40 х 55	0,737 0,777 0,771 0,759
СКРО76	Св. 40 до 56 включ.	60	56	М76x3	92,4	64	83	44 х 71 48 х 71 52 х 71 56 х 71	1,191 1,179 1,159 1,151
СКРО90	Св. 56 до 70 включ.	80	70	М90x3	103,9	82	86	60 х 84 64 х 84 70 х 84	1,224 1,206 1,176

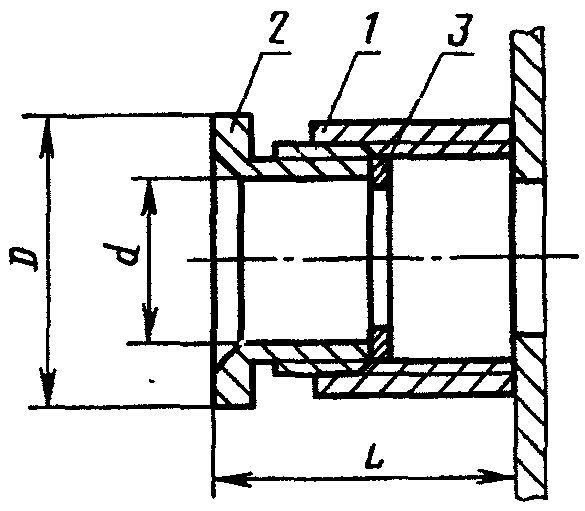

Сальник односторонний типа СКСО

рис. 2

1 — гнездо; 2 — нажимная гайка исполнения 1 или 2;
3 — шайба

Черт. 2

Таблица 2

Размеры, мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	Обозначение резьбы	D	L, не более	Шайба	Масса (сталь), кг, не более
СКСО16	От 4 до 8 включ.	10	М16x1	21,9	29	5 х 14 8 х 14	0,01 0,03
СКСО27	Св. 8 до 18 включ.	20	М27x1,5	36,9	41	12 х 24 14 х 24 16 х 24 18 х 24	0,09 0,09 0,09 0,09
СКСО42	Св. 18 до 30 включ.	32	М42x2	53,0	56	20 х 38 22 х 38 24 х 38 26 х 38 28 х 38 30 х 38	0,26 0,27 0,27 0,27 0,26 0,26
СКСО60	Св. 30 до 40 включ.	45	М60x3	75,0	64	32 х 55 34 х 55 36 х 55 40 х 55	0,71 0,71 0,70 0,69
СКСО76	Св. 40 до 56 включ.	60	М76x3	92,4	69	44 х 71 48 х 71 52 х 71 56 х 71	0,90 0,89 0,88 0,87
СКСО90	Св. 56 до 70 включ.	80	М90x3	103,9	72	60 х 84 64 х 84 70 х 84	1,06 1,05 1,04

Примечание. Диаметр отверстия в аппаратуре или переборке должен быть равен внутреннему диаметру шайбы.

Сальник двусторонний типа СКСД

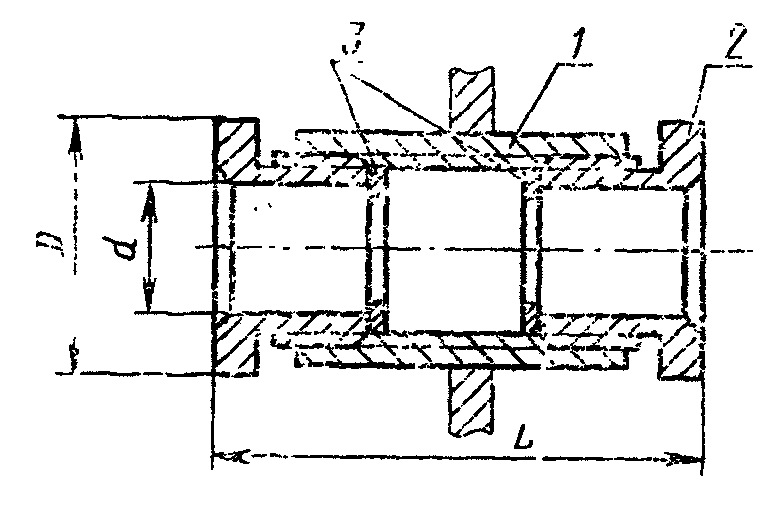

рис. 3

1 — гнездо; 2 — нажимная гайка исполнения 1;
3 — шайба

Черт. 3

Таблица 3

Размеры, мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	Обозначение резьбы	D	L, не более	Шайба	Масса (сталь), кг, не более
СКСД16	От 4 до 8 включ.	10	М16x1	21,9	61	8 х 14	0,08
СКСД27	Св. 8 до 18 включ.	20	М27x1,5	36,9	86	12 х 24 14 х 24 16 х 24 18 х 24	0,20 0,20 0,20 0,19
СКСД42	Св. 18 до 30 включ.	32	М42x2	53,0	115	20 х 38 22 х 38 24 х 38 26 х 38 28 х 38 30 х 38	0,54 0,53 0,53 0,52 0,52 0,53
СКСД60	Св. 30 до 40 включ.	45	М60x3	75,0	131	32 х 55 34 х 55 36 х 55 40 х 55	1,44 1,44 1,43 1,42
СКСД76	Св. 40 до 56 включ.	60	М76x3	92,4	142	44 х 71 48 х 71 52 х 71 56 х 71	1,83 1,82 1,81 1,80
СКСД90	Св. 56 до 70 включ.	80	М90x3	103,9	147	60 х 84 64 х 84 70 х 84	2,19 1,82 1,79

Сальник фланцевый типа СКПФ

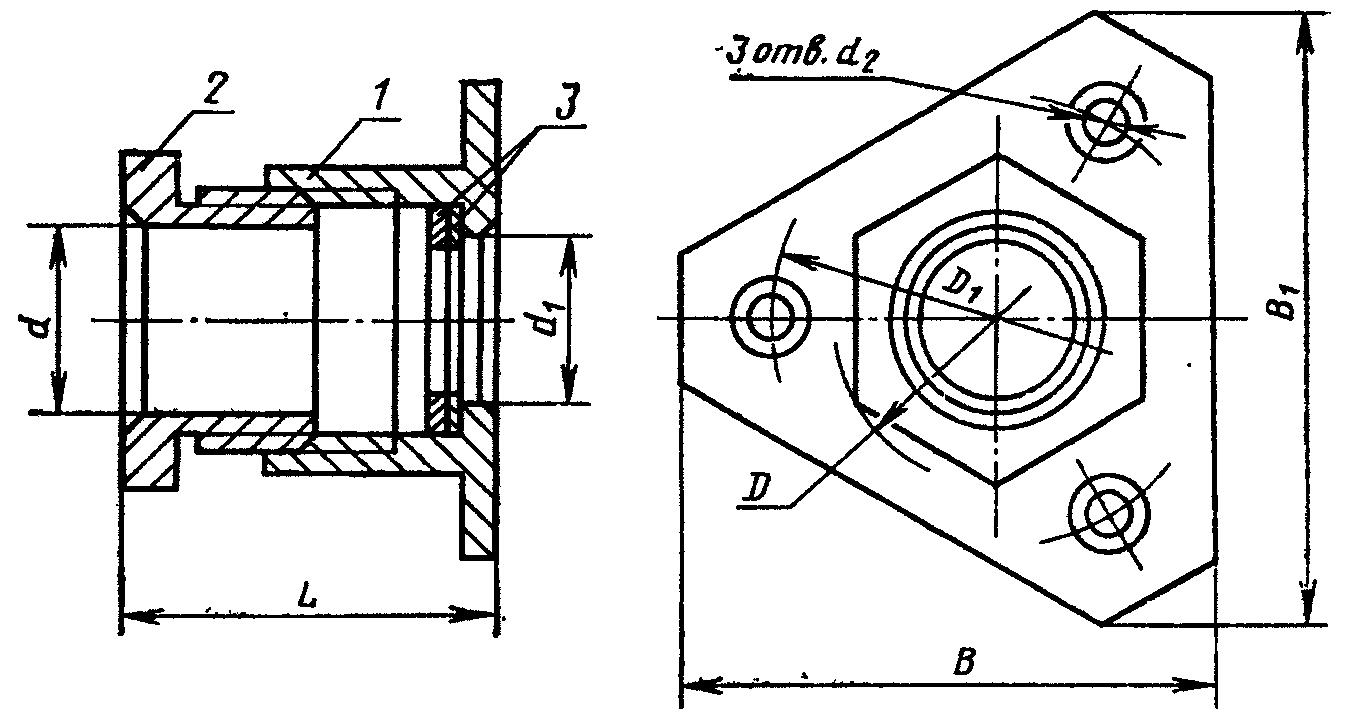

рис. 4

1 — гнездо; 2 — нажимная гайка исполнения 1 или 2;
3 — шайба

Черт. 4

Таблица 4

Размеры, мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	d 1	d 2	Обозначение резьбы	D	D 1	L, не более	В	В 1	Шайба	Масса (сталь), кг, не более
СКПФ16	От 4 до 8 включ.	10	8	4,5	М16x1	21,9	34	32	37	42	8 х 14	0,06
СКПФ27	Св. 8 до 16 включ.	20	16	5,5	М27x1,5	36,9	46	44	50	57	12 х 24 14 х 24 16 х 24	0,15 0,14 0,14
СКПФ42	Св. 16 до 28 включ.	32	28	6,6	М42x2	53,0	62	60	64	73	18 х 38 20 х 38 22 х 38 24 х 38 26 х 38 28 х 38	0,33 0,33 0,32 0,32 0,32 0,32
СКПФ52	Св. 28 до 38 включ.	40	38	6,6	М52x2	63,5	76	68	79	90	30 х 48 32 х 48 38 х 48	0,52 0,51 0,50

Сальник трубный типа СКПТ

рис. 5

1 — гнездо; 2 — нажимная гайка исполнения 1; 3 — шайба

Черт. 5

Таблица 5

Размеры, мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	Обозначение резьбы		D	L, не более	Шайба	Масса (сталь), кг, не более
СКПТ16	От 4 до 8 включ.	10	М16x1	3/8»	21,9	39	8 х 14	0,05
СКПТ27	Св. 8 до 18 включ.	20	М27x1,5	3/4»	36,9	50	12 х 24 14 х 24 16 х 24 18 х 24	0,13
СКПТ42	Св. 18 до 30 включ.	32	М42x2	1 1/4»	53,0	74	20 х 38	0,44
							32 х 28 24 х 38 26 х 38	0,43
							28 х 38 30 х 38	0,42 0,43
СКПТ60	Св. 30 до 40 включ.	45	М60x3	2»	75,0	89	32 х 55 34 х 55	1,00
СКПТ60	Св. 30 до 40 включ.	45	М60x3	2»	75,0	89	36 х 55 40 х 55	0,99 0,98
СКПТ76	Св. 40 до 56 включ.	60	М76x3	2 1/2»	92,4	94	44 х 71 48 х 71 52 х 71 56 х 71	1,39 1,38 1,36 1,35
СКПТ90	Св. 56 до 70 включ.	80	М90x3	3»	103,9	99	60 х 84 64 х 84 70 х 84	1,72 1,71 1,68

Сальник пластмассовый типа СКПП

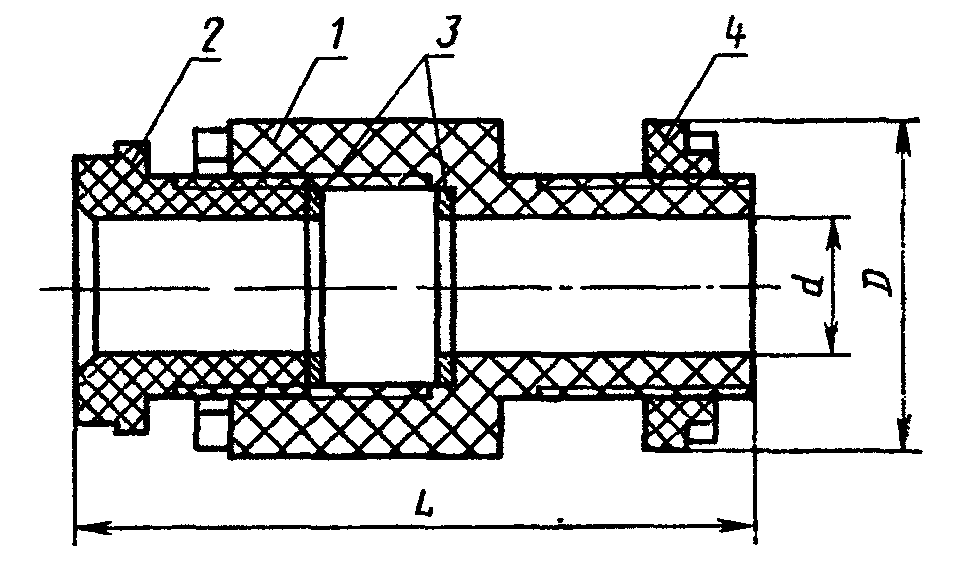

рис. 6

1 — гнездо; 2 — нажимная гайка исполнения 3; 3 — шайба;
4 — привертная гайка

Черт. 6

Таблица 6

Размеры, мм

Типоразмер сальника	Наружные диаметры кабелей и проводов	d	Обозначение резьбы	D	L, не более	Шайба	Масса, кг, не более
СКПП18	От 4 до 10 включ.	10	М18x2	32	92	8 х 14 10 х 14	0,05 0,05
СКПП24	Св. 10 до 14 включ.	14	М24x2	38	96	12 х 20 14 х 20	0,09 0,09
СКПП33	Св. 14 до 24 включ.	20	М33x2	48	100	18 х 30 20 х 30	0,20 0,19
СКПП39	Св. 14 до 24 включ.	25	М39x3	56	112	22 х 34 24 х 34	0,28 0,28
СКПП48	Св. 24 до 32 включ.	32	М48x3	68	121	30 х 44 32 х 44	0,45 0,44
СКПП64	Св. 32 до 44 включ.	45	М64x4	88	133	36 х 58 40 х 58 42 х 58 44 х 58	0,79 0,77 0,77 0,76
СКПП72	Св. 44 до 50 включ.	50	М72x4	95	138	48 х 64 50 х 64	0,92 0,91
СКПП80	Св. 50 до 60 включ.	60	М80x4	105	142	54 х 74 58 х 74 60 х 74	1,03 1,01 1,00
СКПП90	Св. 60 до 70 включ.	70	М90x4	115	151	64 х 84 68 х 84 70 х 84	1,23 1,21 1,20
СКПП100	Св. 70 до 78 включ.	80	М100x4	125	151	72 х 93 74 х 93 78 х 93	1,76 1,75 1,72

Примечание. В табл. 1 - 6. Диаметры кабелей указаны с плюсовым допуском.

Гнездо сальника типа СКРО

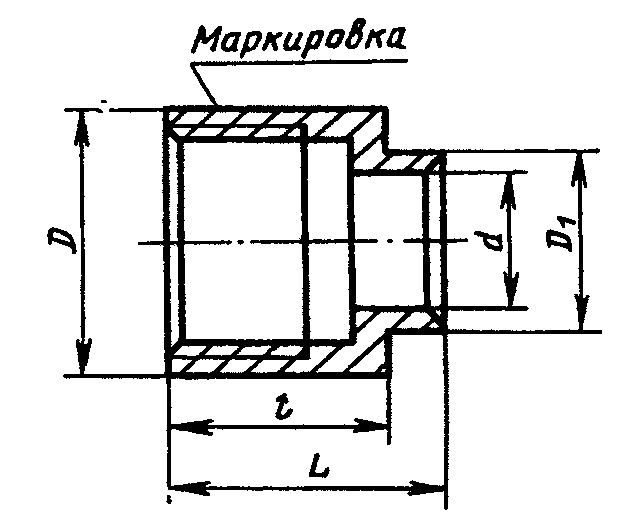

рис. 7

Черт. 7

Таблица 7

Размеры, мм

d	Обозначение резьбы	D	D 1	l	L	Масса (сталь), кг, не более
8	М16x1	20	12	18	23	0,03
18	М27x1,5	32	24	26	31	0,08
30	М42x2	48	36	35	42	0,17
40	М60x3	68	50	39	46	0,36
56	М76x3	85	64	43	52	0,56
70	М90x3	100	82	45	54	0,74

Гнездо сальника типа СКСО

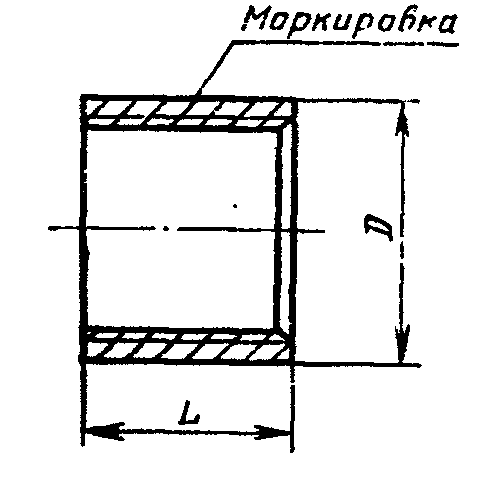

рис. 8

Черт. 8

Таблица 8

Размеры, мм

Обозначение резьбы	D	L	Масса (сталь), кг, не более
М16x1 М27x1,5 М42x2 М60x3 М76x3 М90x3	20 32 48 68 85 100	15 23 31 35 38 40	0,02 0,05 0,12 0,33 0,33 0,65

Гнездо сальника типа СКСД

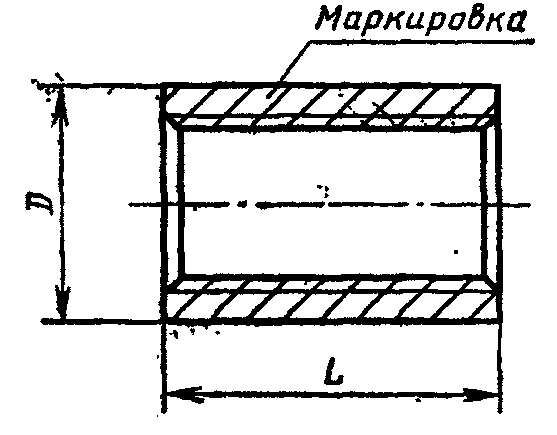

рис. 9

Черт. 9

Таблица 9

Размеры, мм

Обозначение резьбы	D	L	Масса (сталь), кг, не более
М16x1 М27x1,5 М42x2 М60x3 М76x3 М90x3	20 32 48 68 85 100	33 50 65 73 80 83	0,04 0,11 0,25 0,69 0,70 1,36

Гнездо сальника типа СКПФ

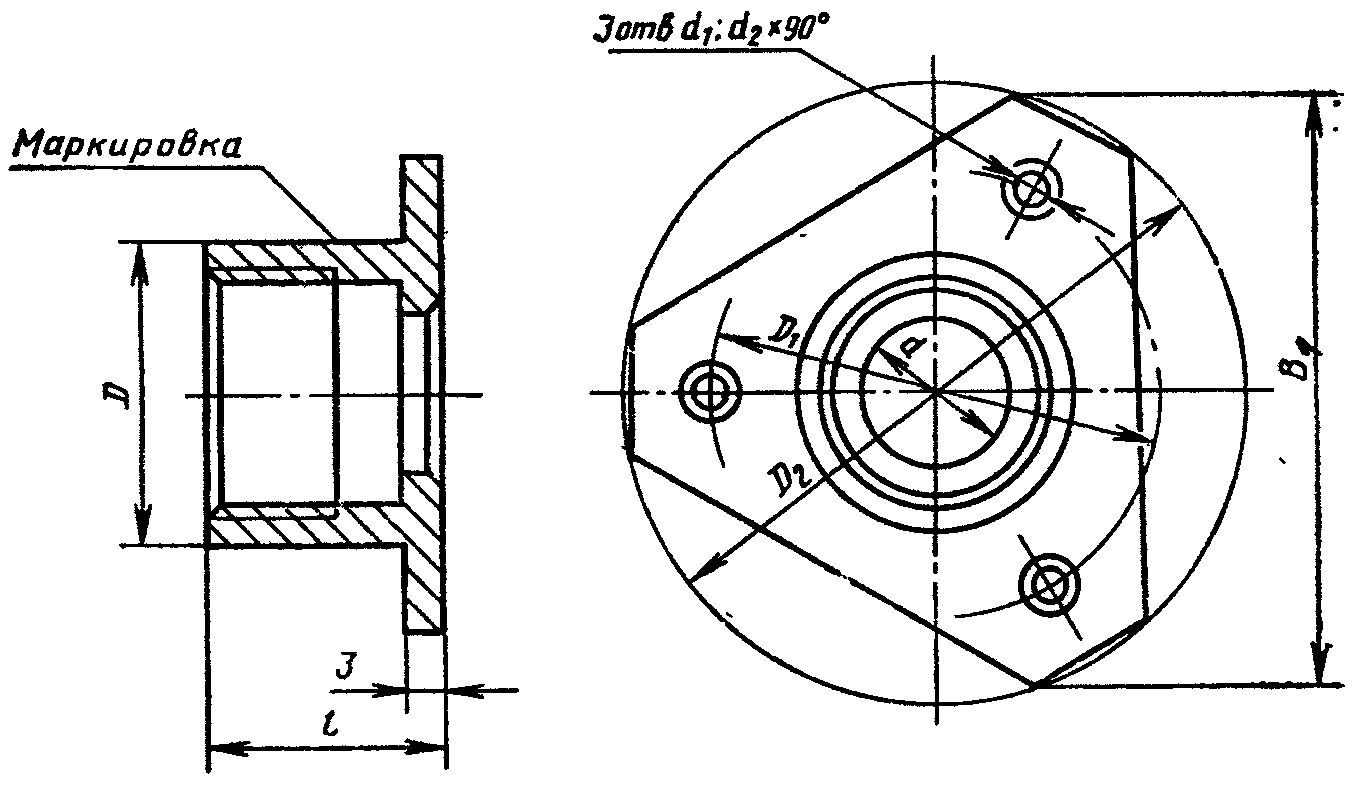

рис. 10

Черт. 10

Таблица 10

Размеры, мм

d	d 1	d 2	Обозначение резьбы	D	D 1	D 2	B 1	l	Масса, кг, не более
d	d 1	d 2	Обозначение резьбы	D	D 1	D 2	B 1	l	сталь	прессовочный материал
8	4,5	8	М16x1	20	34	46	42	18	0,04	0,012
16	5,5	10	М27x1,5	32	46	60	57	26	0,09	0,026
28	6,6	12	М42x2	46	62	78	73	35	0,17	0,049
38	6,6	12	М52x2	58	76	95	90	39	0,29	0,082

Гнездо сальника типа СКПТ

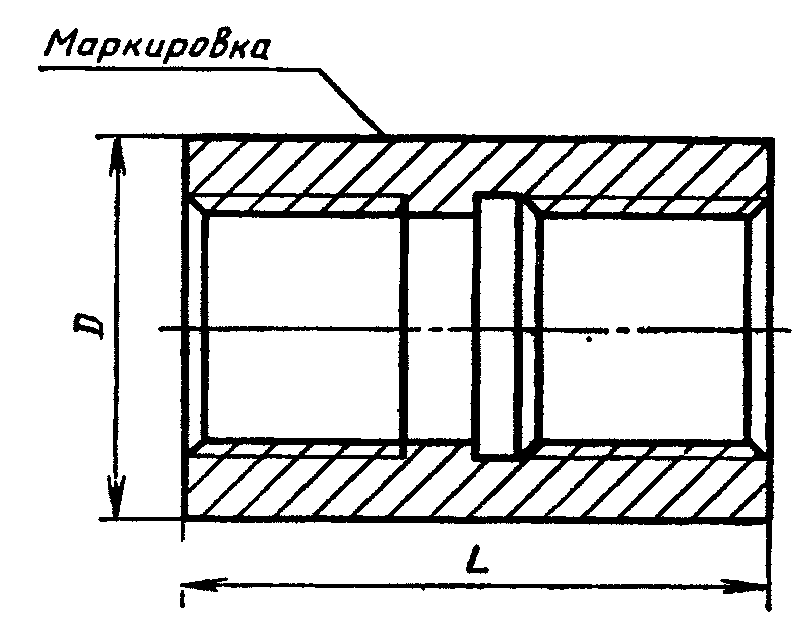

рис. 11

Черт. 11

Таблица 11

Размеры, мм

Обозначение резьбы		D	L	Масса (сталь), кг, не более
М16x1 М27x1,5 М42x2 М60x3 М76x3 М90x3	3/8» 3/4» 1 1/4» 2» 2 1/2» 3»	20 32 48 68 85 100	25 38 49 60 63 67	0,03 0,08 0,28 0,59 0,77 1,25

Гнездо сальника типа СКПП

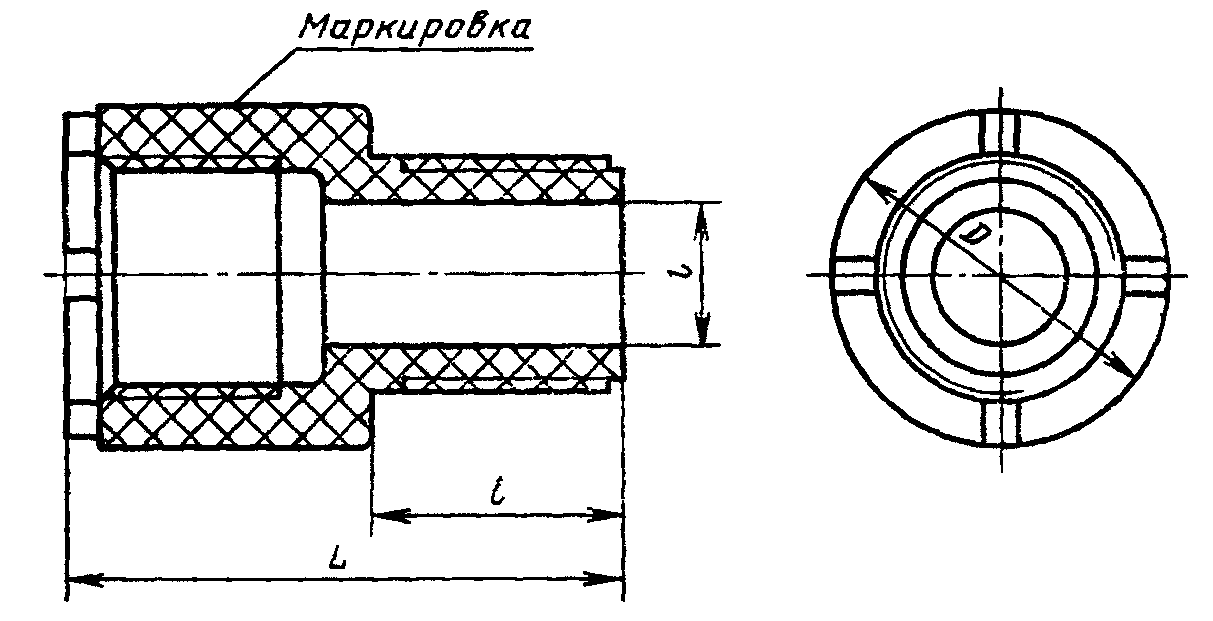

рис. 12

Черт. 12

Таблица 12

Размеры, мм

d	Обозначение резьбы	D	l	L	Масса, кг, не более
10	М18x2	26	36	73	0,03
14	М24x2	34		76	0,05
20	М33x2	48		80	0,12
25	М39x3	54	38	88	0,16
32	М48x3	64		93	0,24
45	М64x4	82	42	108	0,40
50	М72x4	90			0,50
60	М80x4	100		112	0,54
70	М90x4	110			0,62
80	М100x4	125	45	117	0,94

Примечание к табл. 7 - 12. Масса указана для гнезд из стали плотностью 7,85 х 10^{3} кг/м3, из прессовочных материалов плотностью 1,8 х 10^{3} кг/м3.

Для определения массы гнезд, изготовленных из алюминиевого сплава, значения массы, указанные в табл. 7 - 11 для стали, должны быть умножены на коэффициент 0,34, из титановых сплавов — на 0,57.

Гайка нажимная исполнения 1

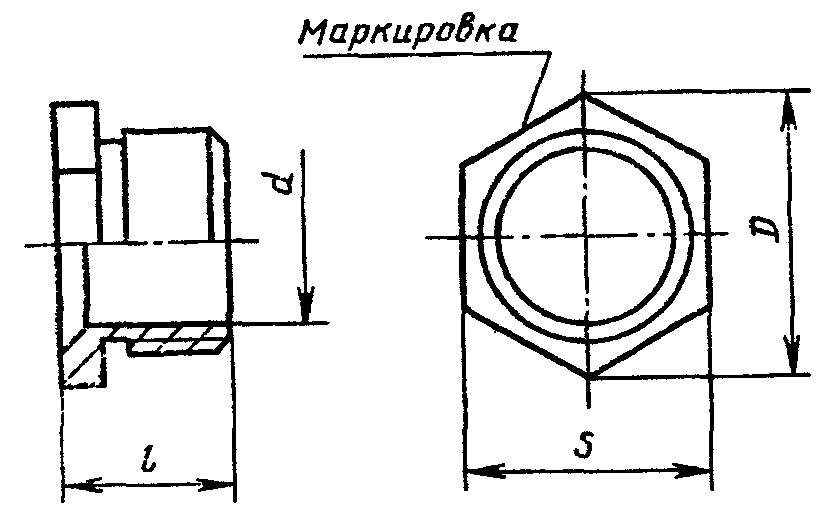

рис. 13

Черт. 13

Таблица 13

Размеры, мм

d	Обозначение резьбы	D	s	l	Масса (сталь), кг, не более
10	М16x1	21,9	19	17	0,02
14 <*>	М20x1	25,4	22	19	0,02
20	М27x1,5	36,9	32	23	0,04
25 <*>	М33x1,5	41,6	36	23	0,06
32	М42x2	53,0	46	32	0,13
40	М52x2	63,5	55	34	0,19
45	М60x3	75,0	65	37	0,34
60	М76x3	92,4	80	40	0,51
80	М90x3	103,9	90	41	0,35

<*> Для гнезд сальников, встроенных в корпуса аппаратуры (электрооборудования).

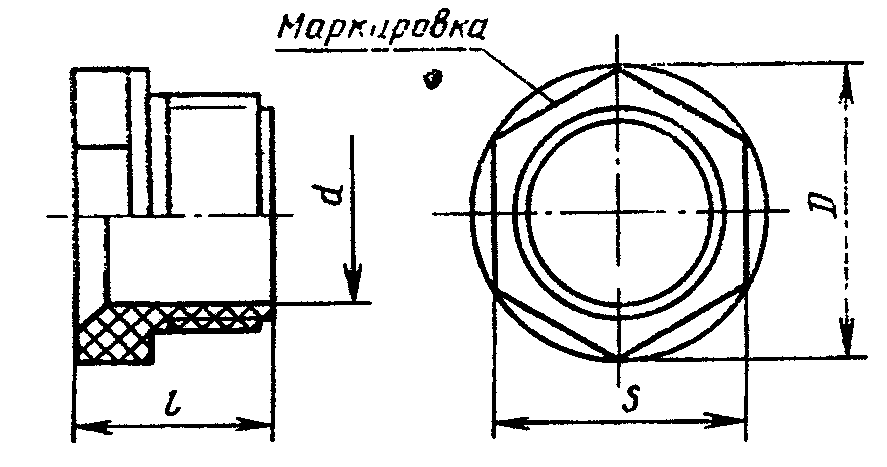

Гайка нажимная исполнения 2

рис. 14

Черт. 14

Таблица 14

Размеры, мм

d	Обозначение резьбы	D	s	l	Масса, кг, не более
10	М16x1	21,9	19	21	0,004
14 <*>	М20x1	25,4	22	23	0,008
20	М27x1,5	36,9	32	28	0,017
25 <*>	М33x1,5	41,6	36	28	0,024
32	М42x2	53,0	46	37	0,046
40	М52x2	63,5	55	41	0,075
45	М60x3	75,0	65	46	0,140
60	М76x3	92,4	80	49	0,188
80	М90x3	103,9	90	50	0,216

<*> Для гнезд сальников, встроенных в корпуса аппаратуры (электрооборудования).

Гайка нажимная исполнения 3

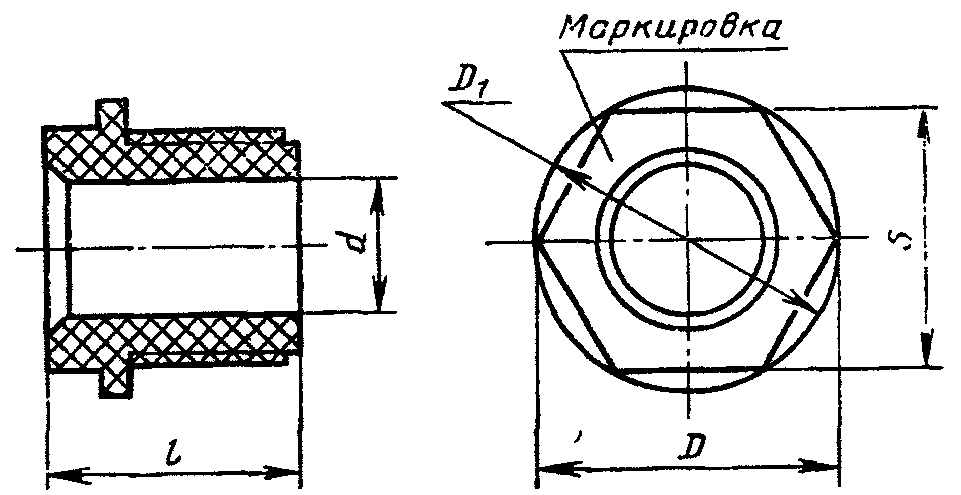

рис. 15

Черт. 15

Таблица 15

Размеры, мм

d	Обозначение резьбы	D	D 1	s	l	Масса, кг, не более
10	М18x2	25,4	27	22	32	0,013
14	М24x2	31,2	32	27	34	0,021
20	М33x2	41,6	43	36	36	0,044
25	М39x3	47,3	48	41	44	0,064
32	М48x3	57,7	58	50	52	0,120
45	М64x4	81,6	82	70	62	0,225
50	М72x4	86,6	88	75	67	0,250
60	М80x4	98,0	100	85	67	0,275
70	М90x4	115,5	117	100	71	0,375
80	М100x4	121,2	123	105	71	0,545

Примечание к табл. 13 - 15. Масса указана для гаек из стали плотностью 7,85 х 10^{3} кг/м3, из прессовочного материала — плотностью 1,8 х 10^{3} кг/м3. Для определения массы гаек, изготовленных из других металлов, значения массы, указанные в табл. 13, должны быть умножены на коэффициент: 1,08 — для латуни; 0,34 — для алюминия; 0,57 — для титановых сплавов.

Гайка привертная

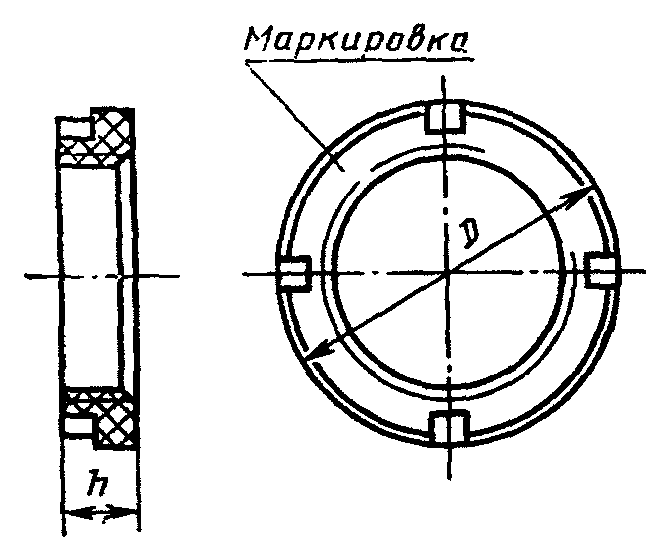

рис. 16

Черт. 16

Таблица 16

Размеры, мм

Обозначение резьбы	D	h	Масса, кг, не более
М18x2 М24x2 М33x2	32 38 48	10	0,01 0,01 0,02
М39x3 М48x3	56 68	12	0,04 0,05
М64x4 М72x4 М80x4	88 95 105	15	0,09 0,11 0,12
М90x4 М100x4	115 125	16 18	0,13 0,15

Примечание. Масса указана для гаек из прессовочного материала плотностью 1,8 х 10^{3} кг/м3.

Шайбы

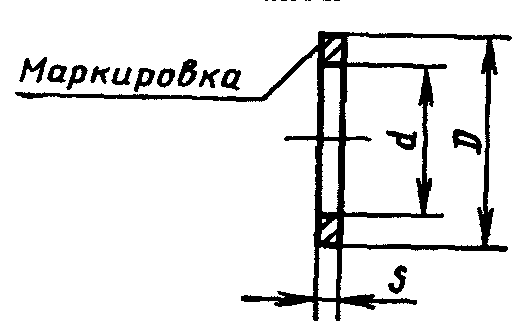

рис. 17

Черт. 17

Таблица 17

Размеры, мм

d	D	s	Масса 100 шт. (сталь), кг, не более
5	14	1,5	0,17
8		1,5	0,22
10		2,0	0,09
12	18		0,22
	20		0,31
	24		0,53
14	20		0,30
14	24		0,50
16			0,39
18			0,30
18	30		0,71
18	30		0,60
20	38		1,34
20			1,30
22			1,18
22	34		0,83
24	34		0,72
24	38		1,07
26			0,95
28			0,81
30		3,0	1,69
30	44		1,92
30	48		2,40
32			2,37
32			2,43
32	55		3,70
34	55		3,46
36	55		3,20
36	58		3,32
38	48		1,69
40	55		2,64
40	58		3,26
42			2,90
44			2,64
44	71		5,74
48	71		5,06
50	64		3,31
52	71		4,32
54	74		4,74
56	71		3,52
58	74		4,00
60	74		3,47
60	84		6,39
64			5,47
68			4,40
70			3,99
72	93		6,00
74			6,00
78			5,00

Примечание. Масса указана для шайб из стали плотностью 7,85 х 10^{3} кг/м3. Для определения массы шайб, изготовленных из алюминиевого сплава, значения массы, указанные в табл. 17, должны быть умножены на коэффициент 0,34, из титановых сплавов — на 0,57.

Заглушки

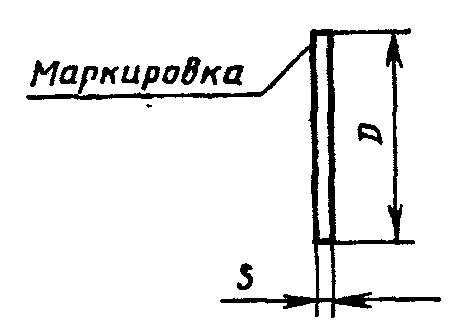

рис. 18

Черт. 18

Таблица 18

Размеры, мм

D	s	Масса 100 шт. (сталь) , кг, не более
13	0,5	0,05
	15
17		0,09
19		0,11
23	1,0	0,33
	28
30		0,55
32		0,63
36		0,80
42		1,09
46		1,30
52		1,67
56		1,93
60		2,22
70		3,02
82		4,15
90		4,99

Примечание. Масса указана для заглушек из стали плотностью 7,85 х 10^{3} кг/м3. Для определения массы заглушек, изготовленных из других материалов, значения массы, указанные в табл. 18, должны быть умножены на коэффициент 0,34 — для алюминиевого сплава, 0,57 — для титанового сплава.

Прокладки

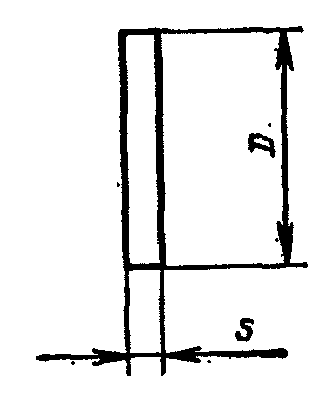

рис. 19

Черт. 19

Таблица 19

Размеры, мм

D	s	Масса 100 шт., кг, не более
14	4	0,10
	18
20		0,20
24		0,28
30		0,44
34		0,58
38	6	1,06
	44
48		1,70
55		2,24
58		2,48
64		3,04
71	8	4,98
	74
84		6,96
93		8,54

Примечание. Масса указана для прокладок из резины плотностью 1,5 х 10^{6} кг/м3.
