от 30 июня 2017 г. № 621-ст

ОКС 23.040.10

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны», Открытым акционерным обществом «Российский научно-исследовательский институт трубной промышленности» (ОАО «РосНИТИ») на основе официального перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 апреля 2017 г. № 98-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2017 г. № 621-ст межгосударственный стандарт ГОСТ 34094-2017 (ISO 6761:1981) введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2018 г.

5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 6761:1981 «Трубы стальные. Разделка концов труб и фитингов под сварку» («Steel tubes — Preparation of ends of tubes and fittings for welding», MOD) путем:

• изменения отдельных значений показателей и обозначений, а также внесения дополнительных обозначений, выделенных в тексте настоящего стандарта курсивом;
• внесения дополнительных структурных элементов (абзацев, таблиц и рисунков), выделенных в тексте настоящего стандарта вертикальной линией, расположенной на полях этого текста.

Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДА

6 Настоящий стандарт подготовлен на основе применения ГОСТ Р 55942-2014 <*>

<*> Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2017 г. № 621-ст ГОСТ Р 55942-2014 отменен с 1 апреля 2018 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Настоящий стандарт модифицирован по отношению к международному стандарту ISO 6761:1981 «Трубы стальные. Разделка концов труб и фитингов под сварку» с целью внесения типов отделки концов труб и соединительных деталей, не предусмотренных ISO 6761.

Модификация настоящего стандарта по отношению к международному стандарту заключается в добавлении типов отделки концов труб и соединительных деталей, традиционно применяемых в национальной и международной практике: ФП2, ФП3, ФП4, ФП5, ФС1, ФС2, ФК1, ФК2.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 13.03.2025 № 132-ст)

1 Область применения

Настоящий стандарт устанавливает основные типы и требования к отделке концов стальных труб и соединительных деталей под сварку.

2.1 В настоящем стандарте применены следующие обозначения:

\alpha , \beta — углы скоса фаски, градусы;

b — расстояние от внутренней поверхности трубы до точки сопряжения углов скоса сложной фаски, мм;

c — ширина торцевого притупления, мм;

D — наружный диаметр конца трубы или соединительной детали, мм;

t — толщина стенки конца трубы или соединительной детали, мм;

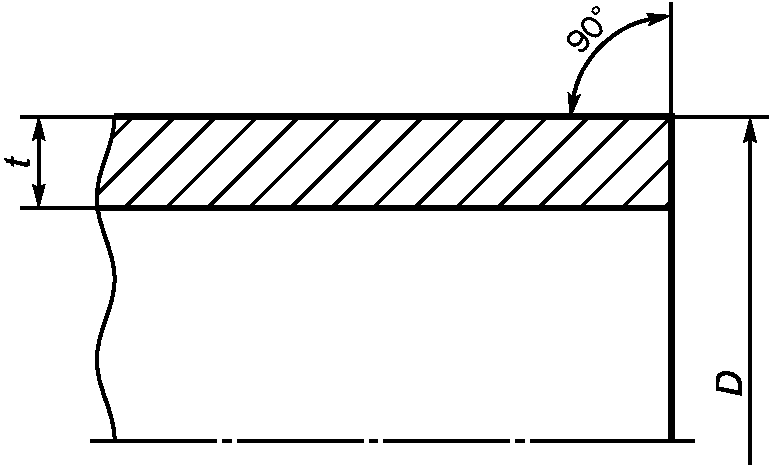

3 Требования к отделке концов

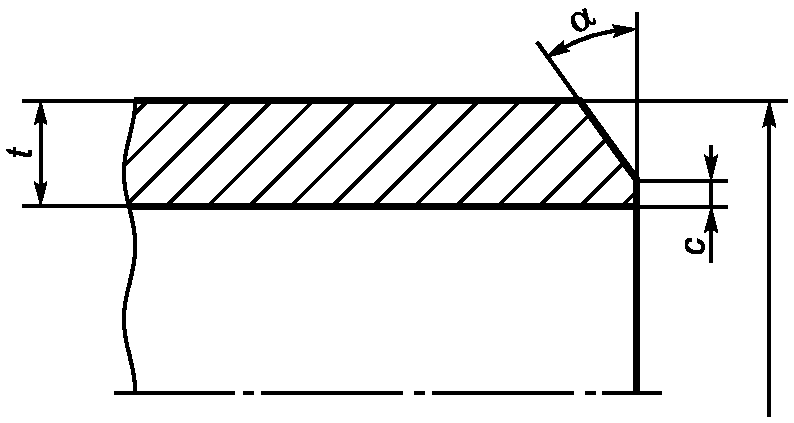

Любая

3,0 < t <= 22,0

30°+5°

1,6 +/- 0,8

<1> Для электросварных труб в зоне сварного соединения допускается ширина торцевого притупления не более 3,0 мм на длине не более 40,0 мм с каждой стороны сварного шва.

Примечания

1 Показатели и значения, указанные без предельных отклонений, являются факультативными.

2 Допускается гарантировать угол \alpha при толщине стенки труб менее 5,0 мм на основании технологии выполнения фаски без проведения контроля.

(примечания введены Изменением № 1, введенным в действие Приказом Росстандарта от 13.03.2025 № 132-ст)

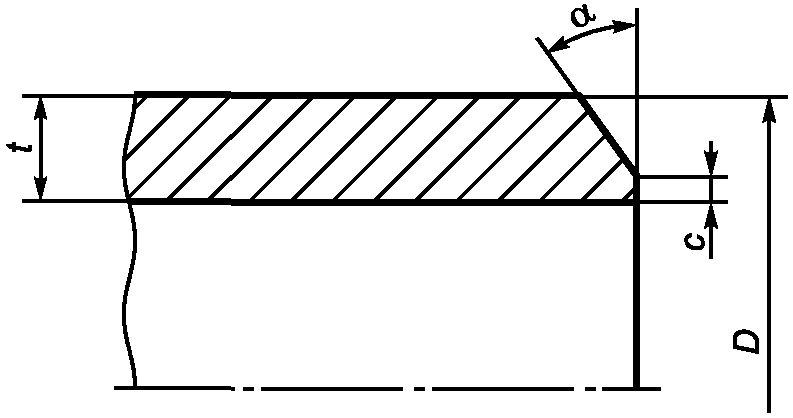

Тип отделки концов	Толщина стенки t, мм	Размеры			Форма отделки концов
		\alpha	\beta	Ширина торцевого притупления c <1>, мм

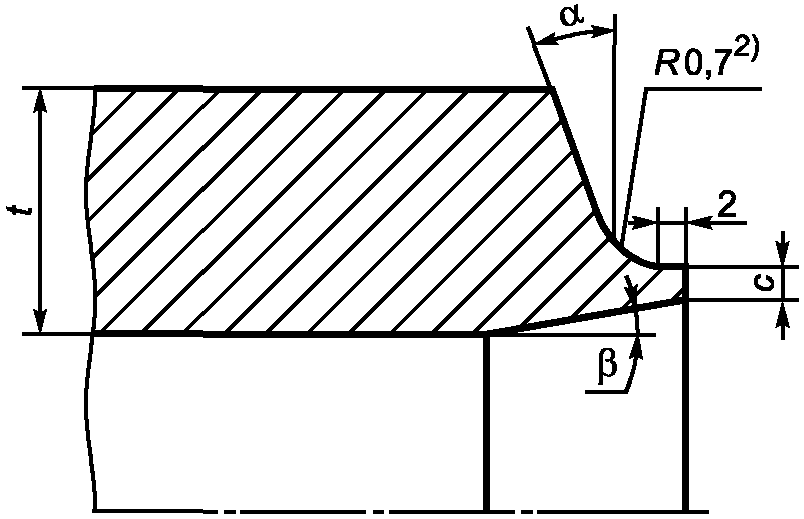

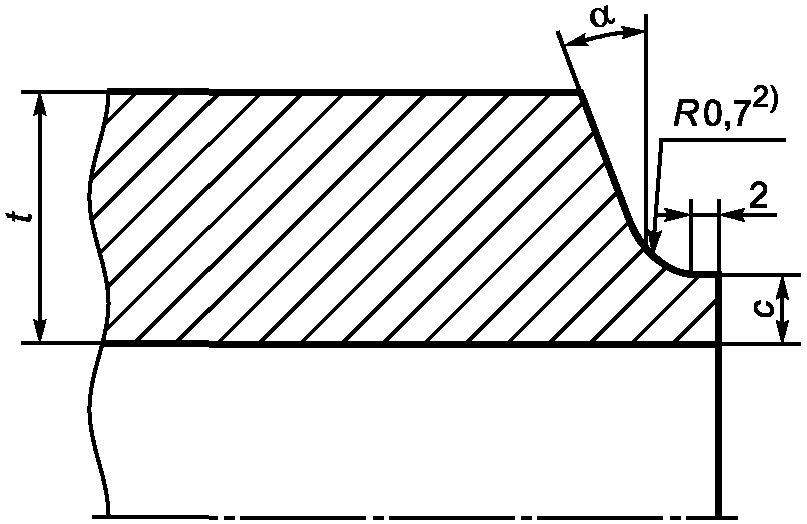

ФК1	5,0 < t < 6,0	20° +/- 5°	-	1,5 +/- 0,3
ФК2	6,0 <= t <= 25,0	20° +/- 5°	10°+1°	1,5 +/- 0,3
ФП2	3,0 < t <= 22,0	35°+5°	-	1,6 +/- 0,8
ФП3	t <= 16,0	30°-5°	-	1,8 +/- 0,8
ФП4	t <= 20,0	30°+5°	-	2,0 +/- 1,0
ФП5	t <= 15,0	35°+5°	-	2,0 +/- 1,0
ФП6	t <= 25,0	по согласованию	-	по согласованию

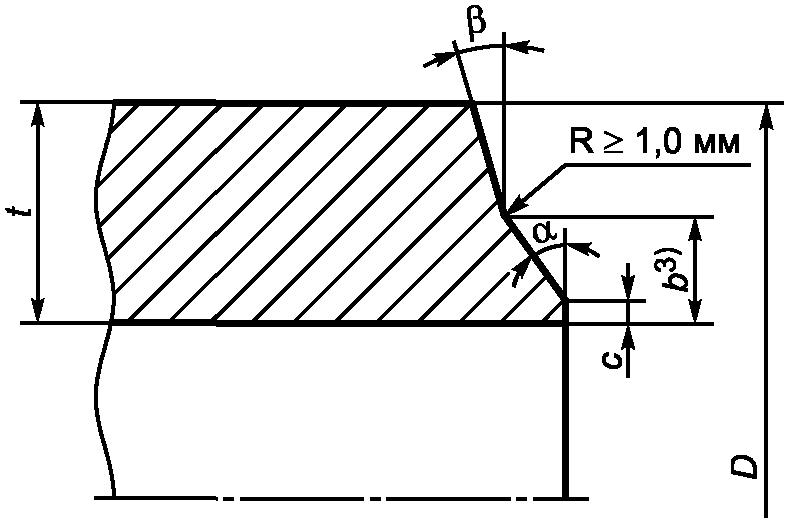

ФС1	t > 22,0	35°+5°	8°+5°	1,6 +/- 0,8
ФС2	t >= 15,0	35°-5°	16°-5°	1,8 +/- 0,8
ФС3	t >= 15,0	по согласованию	по согласованию	по согласованию
<1> Для электросварных труб в зоне сварного соединения допускается ширина торцевого притупления не более 3,0 мм на длине не более 40,0 мм с каждой стороны сварного шва. <2> Допускается увеличение до 2,0 мм. <3> Значения расстояний от внутренней поверхности трубы до точки сопряжения углов скоса сложной фаски b приведены в таблице 4. Примечания 1 Показатели и значения, указанные без предельных отклонений, являются факультативными. 2 Допускается гарантировать угол \alpha при толщине стенки труб менее 5,0 мм на основании технологии выполнения фаски без проведения контроля.
(примечания в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 13.03.2025 № 132-ст)

Таблица 4
