НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ СТАЛЬНЫЕ

ОТДЕЛКА КОНЦОВ ТРУБ И СОЕДИНИТЕЛЬНЫХ ДЕТАЛЕЙ ПОД СВАРКУ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Steel tubes. Preparation of ends of tubes and fittings for welding. General technical requirements

ISO 6761:1981 Steel tubes. Preparation of ends of tubes and fittings for welding (MOD)

ГОСТ Р 55942-2014 (ИСО 6761:1981)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны», Открытым акционерным обществом «Российский научно-исследовательский институт трубной промышленности» (ОАО «РосНИТИ»), на основе аутентичного перевода стандарта, указанного в пункте 4, который выполнен ООО «Специализированная переводческая фирма „Интерсервис“.»

2. Внесен Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 января 2014 г. № 10-ст.

4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 6761:1981 «Трубы стальные. Разделка концов труб и фитингов под сварку» (ISO 6761:1981 «Steel tubes — Preparation of ends of tubes and fittings for welding») путем:

• изменения отдельных значений показателей и обозначений, выделенных в тексте настоящего стандарта курсивом;
• внесения дополнительных обозначений, выделенных в тексте настоящего стандарта курсивом;
• внесения дополнительных структурных элементов (абзацев, таблиц и рисунков), выделенных в тексте настоящего стандарта вертикальной линией, расположенной на полях.

5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

Настоящий стандарт модифицирован по отношению к международному стандарту ИСО 6761:1981 «Трубы стальные. Разделка концов труб и фитингов под сварку» с целью внесения типов отделки концов труб и соединительных деталей, не предусмотренных ИСО 6761.

В настоящем стандарте учтены особенности изложения национальных стандартов (в соответствии с ГОСТ Р 1.5-2004).

Модификация настоящего стандарта по отношению к международному стандарту заключается в следующем:

• добавлены следующие типы отделки концов труб и соединительных деталей, традиционно применяемые в национальной и международной практике:

а) ФП2 и ФС1, соответствующие форме отделки концов под сварку, установленным в ANSI/ASME B 16.25;

б) ФП3 и ФС2, соответствующие форме отделки концов под сварку изделий для магистральных и промысловых трубопроводов;

в) ФП4, соответствующая форме отделки концов под сварку изделий для технологических трубопроводов и трубопроводов пара и горячей воды;

г) ФП5, соответствующая форме отделки концов под сварку изделий для трубопроводов общего назначения;

д) ФК1 и ФК2, соответствующие форме отделки концов под сварку, установленным в ГОСТ 16037-80;

• типы отделки концов систематизированы с присвоением условных обозначений для упрощения ссылки на настоящий стандарт при оформлении заказа.

1. Область применения

Настоящий стандарт устанавливает основные типы и требования к отделке концов стальных труб и соединительных деталей под сварку.

2. Обозначения и сокращения

В настоящем стандарте применены следующие обозначения:

\alpha , \beta — углы скоса фаски, градусы;

b — расстояние от внутренней поверхности трубы до точки сопряжения углов скоса сложной фаски, мм;

c — ширина торцевого притупления, мм;

D — наружный диаметр конца трубы или соединительной детали, мм;

t — толщина стенки конца трубы или соединительной детали, мм;

R — радиус скругления в точке сопряжения углов скоса сложной фаски, мм.

В настоящем стандарте применены следующие сокращения:

ФБ — тип отделки концов без скоса;

ФК — тип отделки концов с круглым скосом;

ФП — тип отделки концов с простым скосом;

ФС — тип отделки концов со сложным скосом.

3. Требования к отделке концов

3.1. Типы отделки концов труб и соединительных деталей под сварку приведены в таблицах 1 и 2.

При ссылке на настоящий стандарт без указания типа отделки концов, концы изделий без скоса должны соответствовать требованиям, указанным в таблице 1 для типа ФБ, концы изделий с простым скосом — указанным в таблице 1 для типа ФП1.

В остальных случаях должен быть указан тип отделки концов в соответствии с таблицей 2, а при необходимости — угол(ы) скоса фаски и ширина торцевого притупления.

3.2. Неперпендикулярность торца трубы не должна быть более следующих значений, если иное не указано в конкретной нормативной документации на трубы:

• 1,0 мм — для труб наружным диаметром до 219,0 мм включительно;
• 1,5 мм — для труб наружным диаметром свыше 219,0 до 426,0 мм включительно;
• 2,5 мм — для труб наружным диаметром свыше 426,0 до 720,0 мм включительно;
• 3,5 мм — для труб наружным диаметром свыше 720,0 до 1020,0 мм включительно;
• 4,5 мм — для труб наружным диаметром свыше 1020,0 мм.

3.3. Для обеспечения ширины торцевого притупления для всех типов отделки кроме ФБ допускается выполнение внутренней фаски в соответствии с таблицей 3.

3.4 На концах труб не должно быть заусенцев.

При удалении заусенцев допускается образование внутренней фаски в плоскости торца трубы шириной не более 1,0 мм.

4. Правила приемки и методы контроля

Правила приемки и методы контроля соответствия концов труб и соединительных деталей установленным требованиям должны быть указаны в нормативной и технической документации на трубы и соединительные детали.

Тип отделки концов	Толщина стенки t, мм	Размеры		Форма отделки концов
		\alpha , градусы	Ширина торцевого притупления с <1>, мм

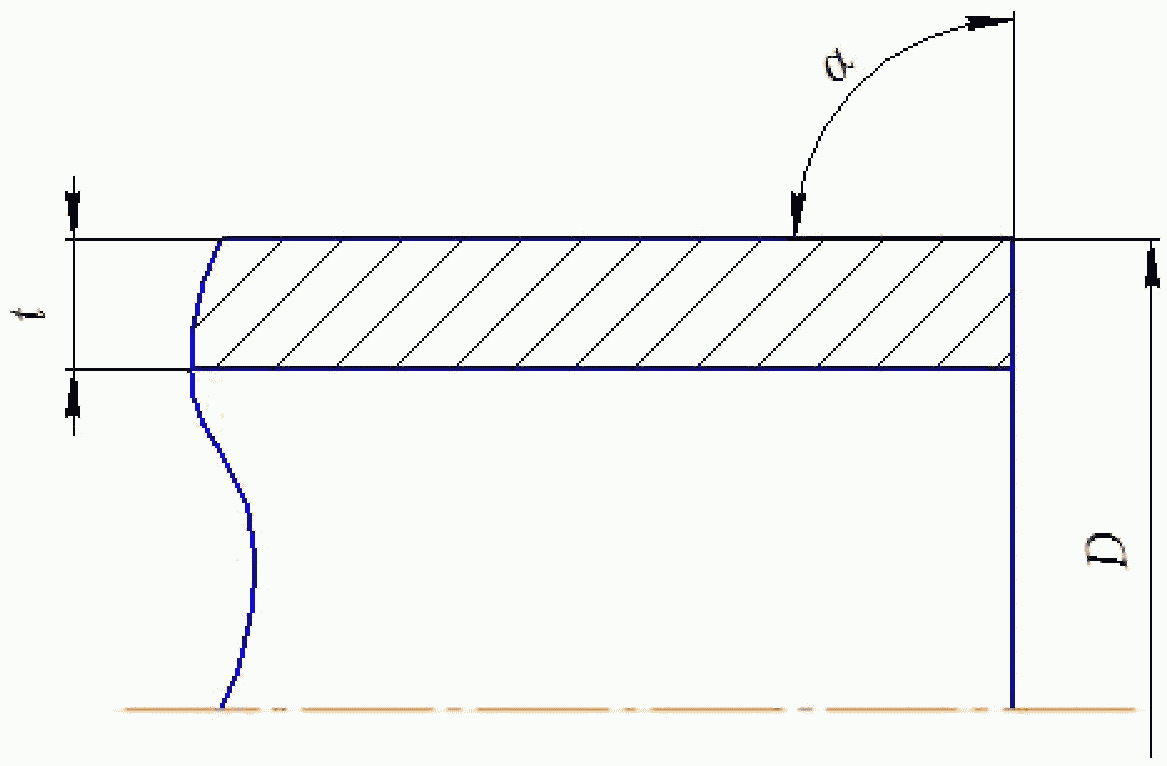

ФБ	Любая	90	-

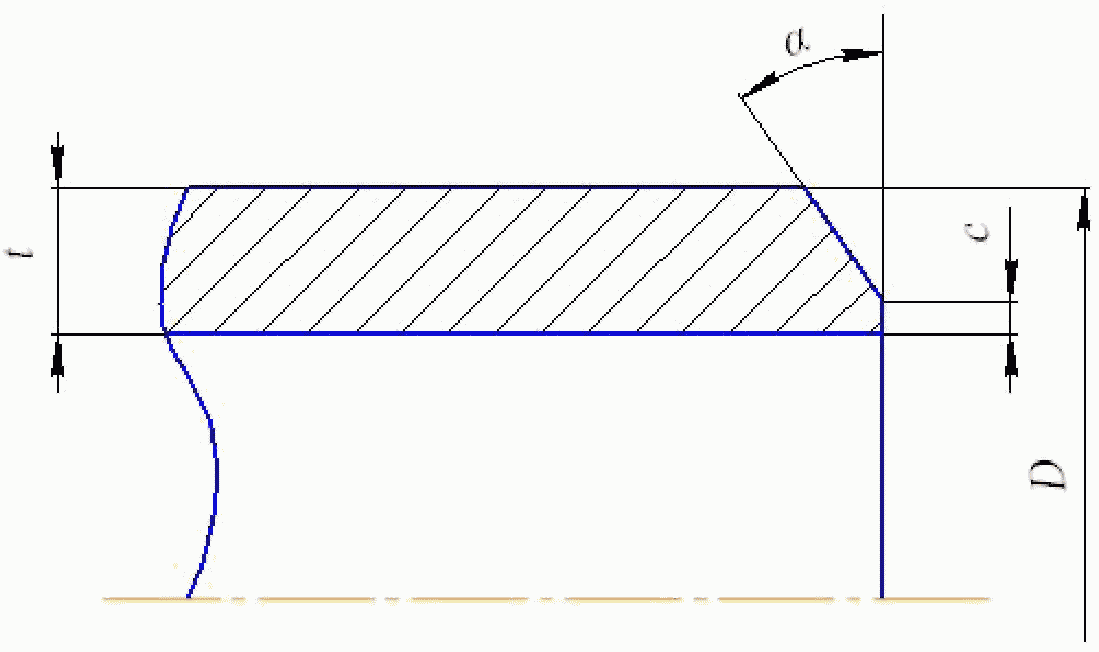

ФП1	3,0 < t <= 22,0	30 +5	1,6 +/- 0,8
<1> Для электросварных труб в зоне сварного соединения допускается ширина торцевого притупления не более 3,0 мм на длине не более 40,0 мм с каждой стороны сварного шва.

Тип отделки концов	Толщина стенки t, мм	Размеры			Форма отделки концов
		\alpha , градусы	\beta , градусы	Ширина торцевого притупления с <1>, мм

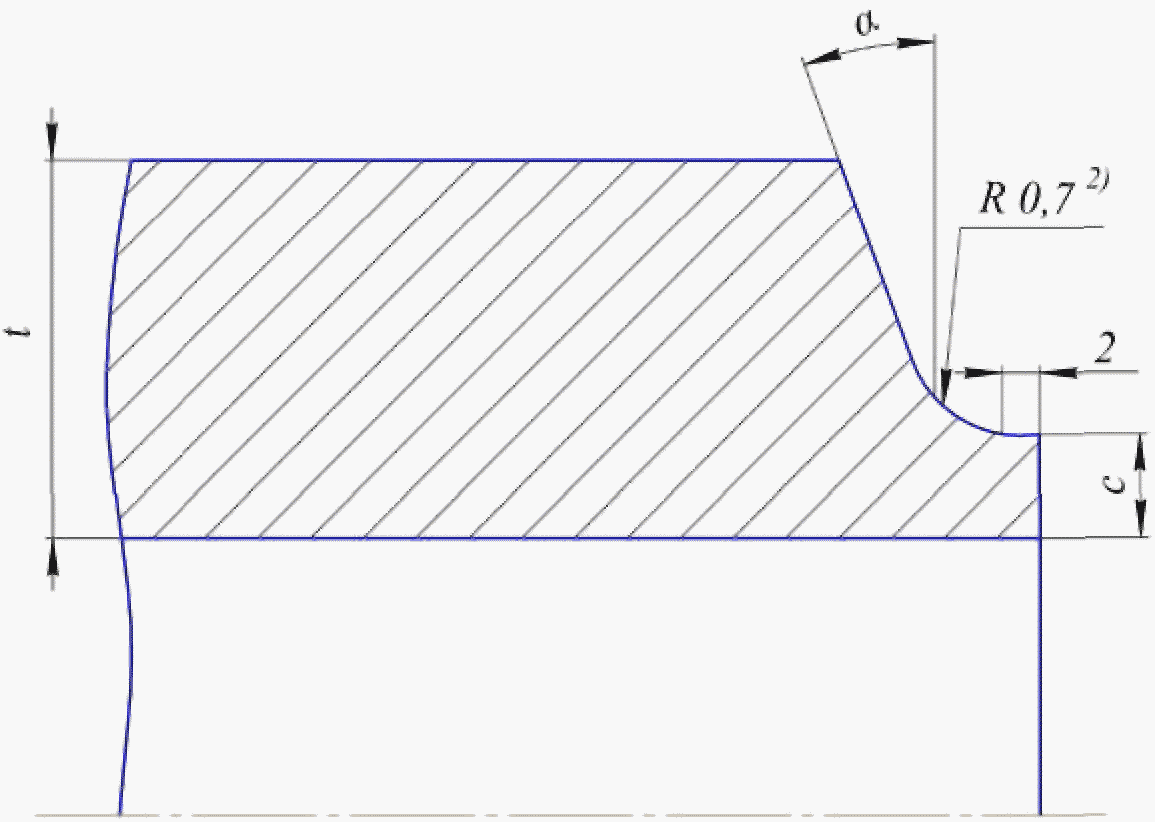

ФК1	5,0 < t < 6,0	20 +/- 5	-	1,5 +/- 0,3

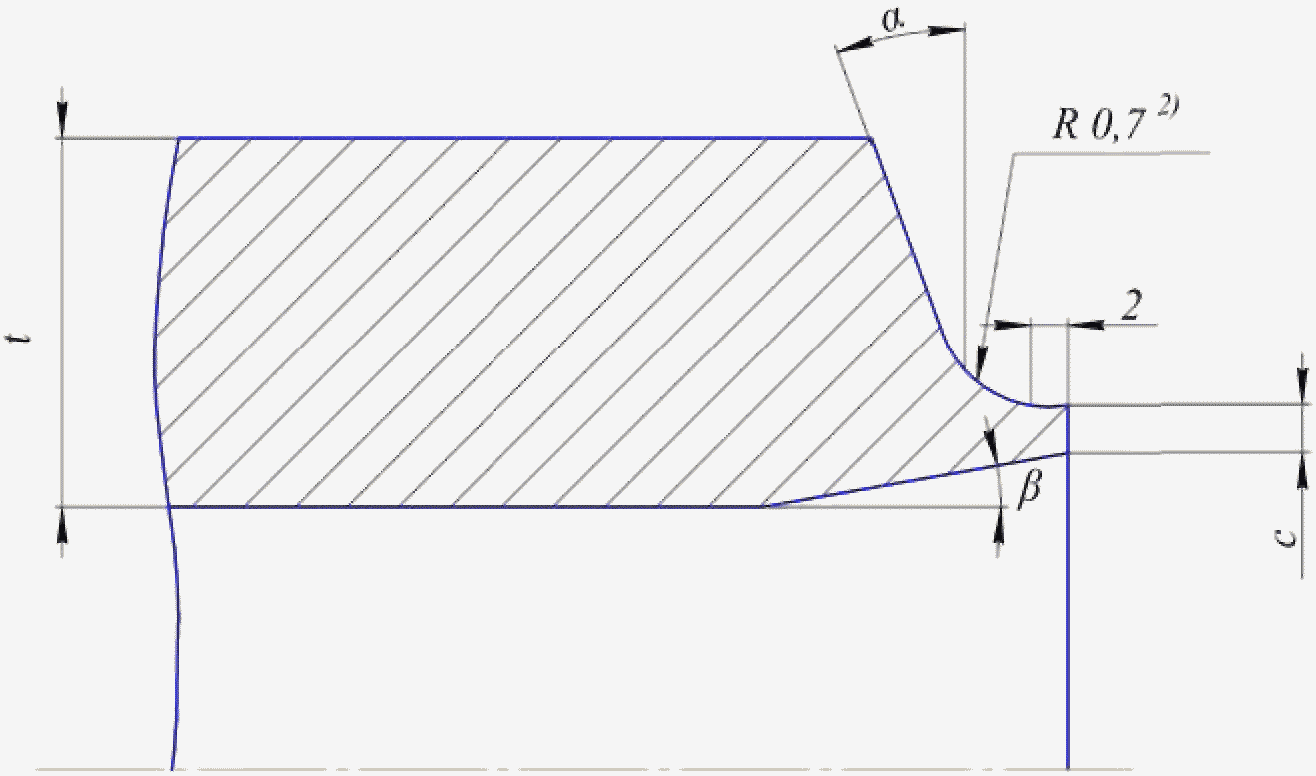

ФК2	6,0 <= t <= 25,0	20 +/- 5	10 +1	1,5 +/- 0,3

Тип отделки концов	Толщина стенки t, мм	Размеры			Форма отделки концов
		\alpha , градусы	\beta , градусы	Ширина торцевого притупления с <1>, мм

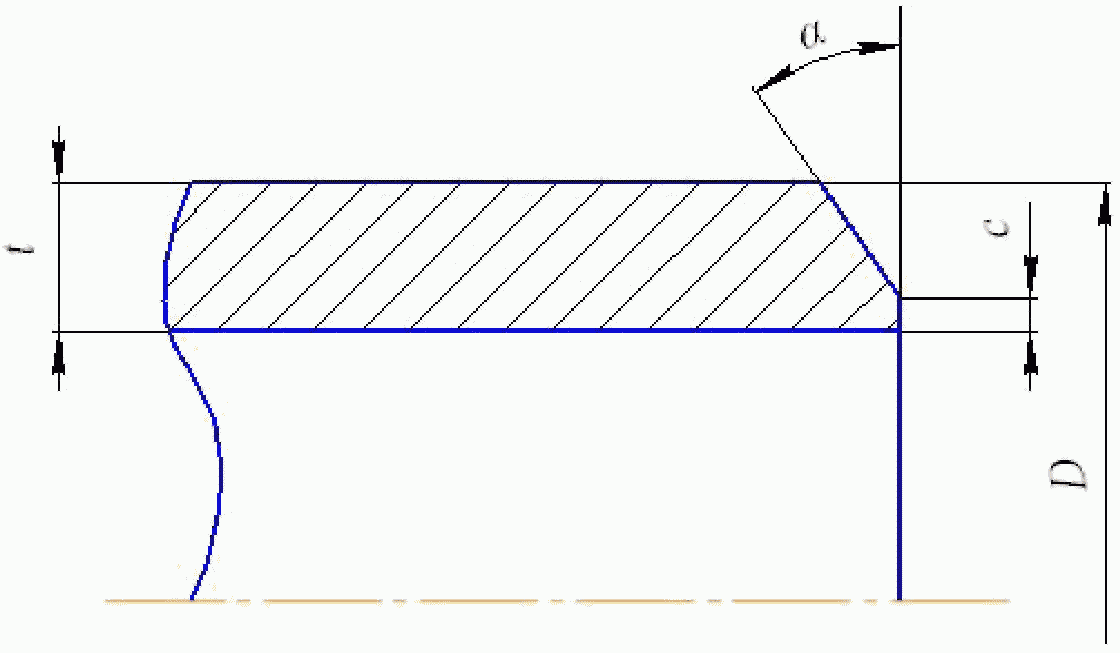

ФП2	3,0 < t <= 22,0	35 +5	-	1,6 +/- 0,8
ФП3	t <= 16,0	30 -5	-	1,8 +/- 0,8
ФП4	t <= 20,0	30 +5	-	2,0 +/- 1,0
ФП5	t <= 15,0	35 +5	-	2,0 +/- 1,0
ФП6	t <= 25,0	по согласованию	-	по согласованию

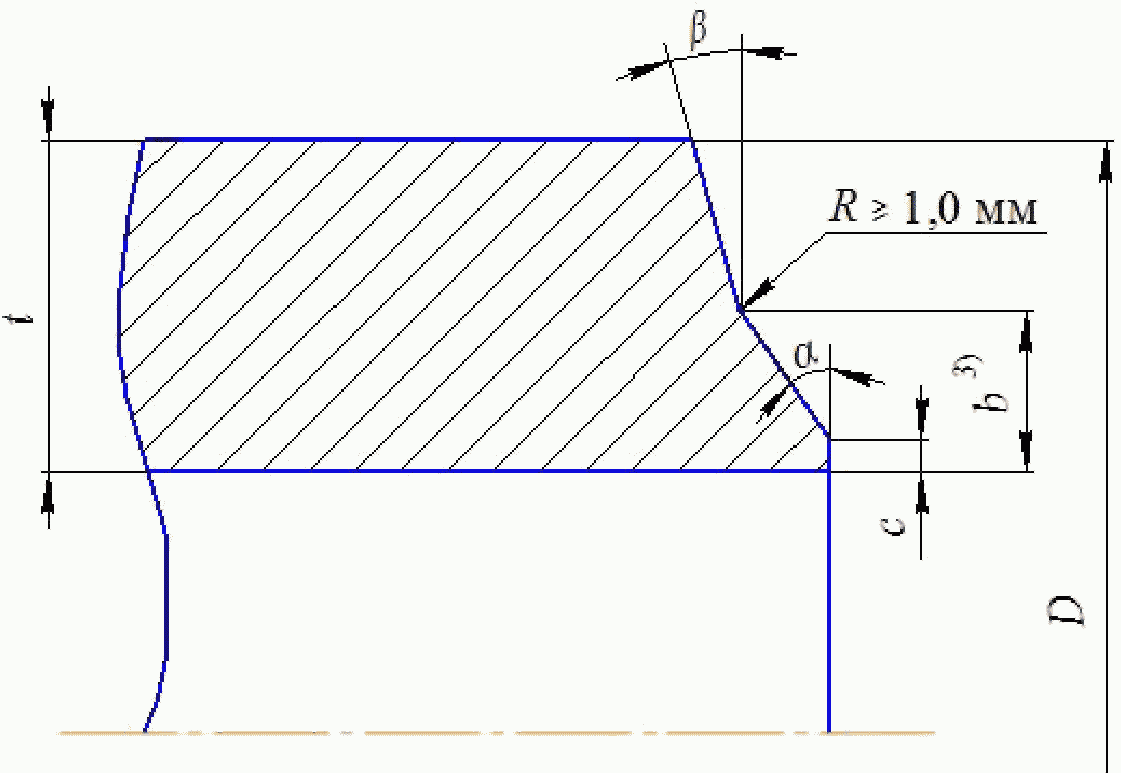

ФС1	t > 22,0 мм	35 +5	8 +5	1,6 +/- 0,8
ФС2	t >= 15,0	35 -5	16 -5	2,0 +/- 1,0
ФС3	t >= 15,0	по согласованию	по согласованию	по согласованию
<1> Для электросварных труб в зоне сварного соединения допускается ширина торцевого притупления не более 3,0 мм на длине не более 40,0 мм с каждой стороны сварного шва. <2> Допускается увеличение до 2,0 мм. <3> Значения расстояний от внутренней поверхности трубы до точки сопряжения углов скоса сложной фаски b приведены в таблице 4. Примечание. Показатели и значения, указанные без предельных отклонений, являются факультативными.
