ГОСТ 3108-71. Государственный стандарт Союза ССР. Ключи гаечные с открытым зевом односторонние укороченные. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 3108-71Действующий акт

(введен в действие Постановлением Госстандарта СССР от 20.05.1974 № 981)

(ред. от 05.02.1980)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Изменение № 1 введено в действие Постановлением Госстандарта СССР от 05.02.1980 № 545 с 1 марта 1980 года. Взамен ГОСТ 3108-62.

Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР

от 20 мая 1974 г. № 981

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ С ОТКРЫТЫМ ЗЕВОМ ОДНОСТОРОННИЕ УКОРОЧЕННЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Shortened single-ended open jaw wrenches.

Design and dimensions

ГОСТ 3108-71

Группа Г24

Взамен
ГОСТ 3108-62

Постановлением Государственного комитета стандартов Совета Министров СССР от 20 мая 1974 г. № 981 срок введения установлен

с 1 января 1973 года

Переиздание. Ноябрь 1979 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на гаечные укороченные ключи с открытым зевом размерами от 85 до 225 мм.

2. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.

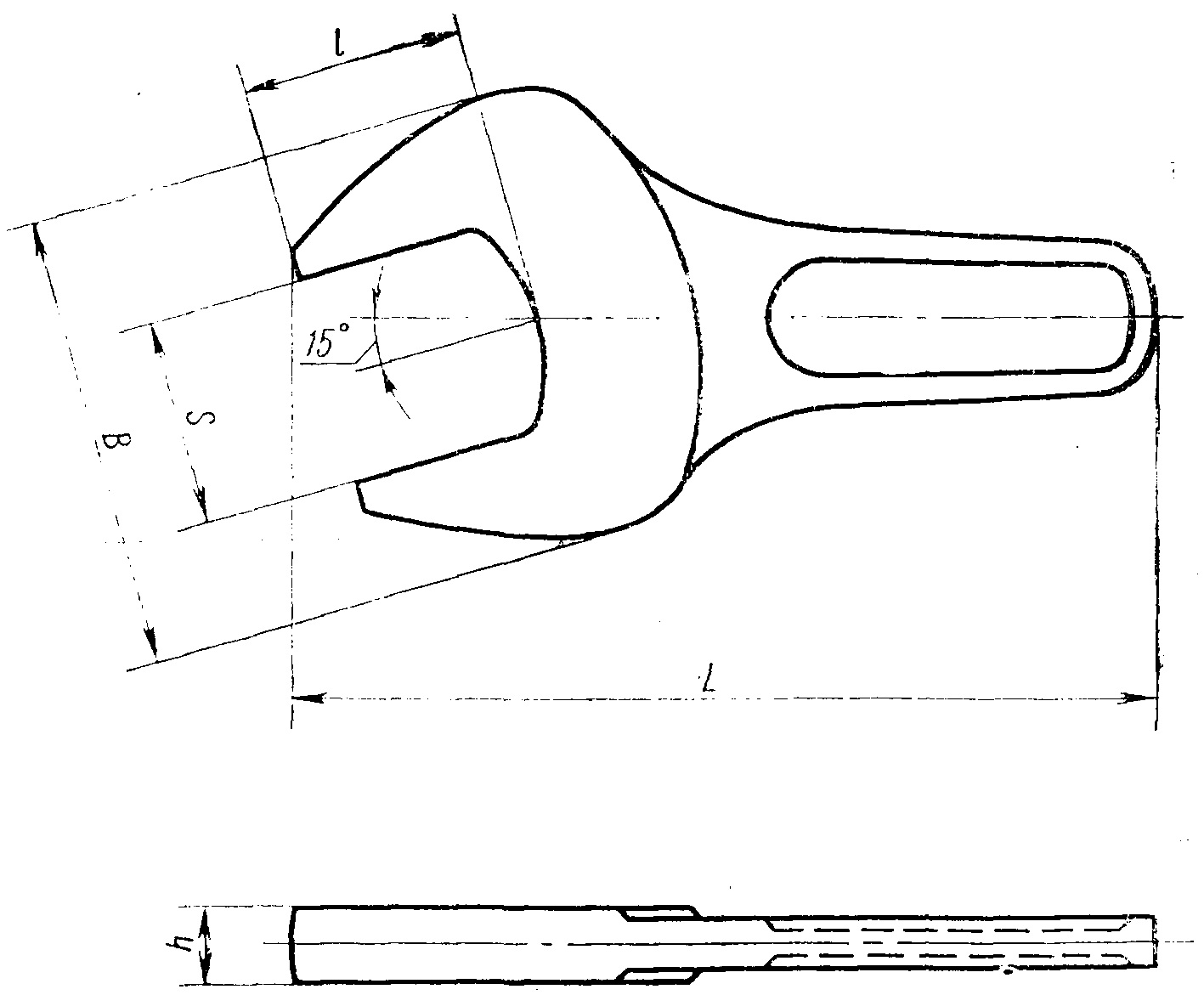

рис. 1

мм

Обозначение ключей	Применяемость	S		B		h (пред. откл. по h15)	L		l
Обозначение ключей	Применяемость	Номин.	Пред. откл.	Номин.	Пред. откл.	h (пред. откл. по h15)	Номин.	Пред. откл.	l
7811-0181		85	+₀,85 +0,15	175	+2,2 -1,3	25	330	+/- 3,3	78
7811-0182		90		185		30	350	+/- 3,8	82
7811-0183		95		195		30	370		85
7811-0184		100	+1,00 +0,20	205		32	380		92
7811-0185		105		215	+2,3 -1,4		400		98
7811-0186		110		225			420		100
7811-0187		115		235		35	420		105
7811-0188		130		275	+2,7 -1,7	40	545	+/- 4,5	120
7811-0189		145		305		45	600		135
7811-0190		155	+1,25 +0,25	325		50	615		145
7811-0191		175		365	+3,2 -2,1	55	690	+/- 5,0	160
7811-0192		180		375		55	710		165
7811-0193		185		385		60	730		170
7811-0194		200		415	+3,5 -2,2	65	775		185
7811-0195		210		435		65	825	+/- 5,5	195
7811-0196		225	+1,50 +0,30	465		70	875	+/- 5,5	205

(в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 05.02.1980 № 545)

Пример условного обозначения гаечного ключа с размером зева S = 100 мм, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-71, с покрытием окисным с промасливанием:

Ключ 7811-0184 1 Хим. Окс. прм ГОСТ 3108-71

3. Ключи должны изготовляться из стали марки 40Х по ГОСТ 4543-71. Допускается применять стали других марок с механическими свойствами в термообработанном состоянии не ниже, чем у стали 40Х.

4. Твердость ключей — по 2-му ряду ГОСТ 2838-71.

5. Остальные технические требования — по ГОСТ 2838-71.

6. Размеры головок и ручек гаечных ключей указаны в приложениях 1 и 2.

Приложение 1

к ГОСТ 3108-71

Рекомендуемое

РАЗМЕРЫ ГОЛОВОК ГАЕЧНЫХ КЛЮЧЕЙ С ОТКРЫТЫМ ЗЕВОМ

рис. 2

Примечание. Середина дуги радиуса r должна находиться в точке пересечения осей рукоятки и зева.

мм

S	B	l	l1	l2	r	r1	r2	r3	r4	r5	r6
85	80	3	1	95	50	100	50	90	12	135	67,5
90		3	5	110	55	108	55	95		145	72,5
95		4	5	120	60	114	60	100		150	75,0
100		5	10	130	65	122	65	105	13	160	80,0
105			11	140	70	130	70	110		170	85,0
110			10	150	70	135	70	115		180	90,0
115			7	160	75	145	75	120	14	190	95,0
130	100		8	180	85	170	85	140		210	105,0
145			11	210	90	180	90	150		240	120,0
155		6	10	220	95	190	95	160	15	250	125,0
175	120		15	230	105	215	105	180	15	260	130,0
180			13	245	110	220	110	185	16	280	140,0
185		7	11	255	115	230	115	190	18	290	145,0
200			15	285	125	250	125	205	20	310	155,0
210	140		13	285	130	260	130	215	22	320	160,0
225	140		22	310	140	275	140	230	25	330	165,0

Приложение 2

к ГОСТ 3108-71
Рекомендуемое

РАЗМЕРЫ РУЧЕК ГАЕЧНЫХ КЛЮЧЕЙ С ОТКРЫТЫМ ЗЕВОМ

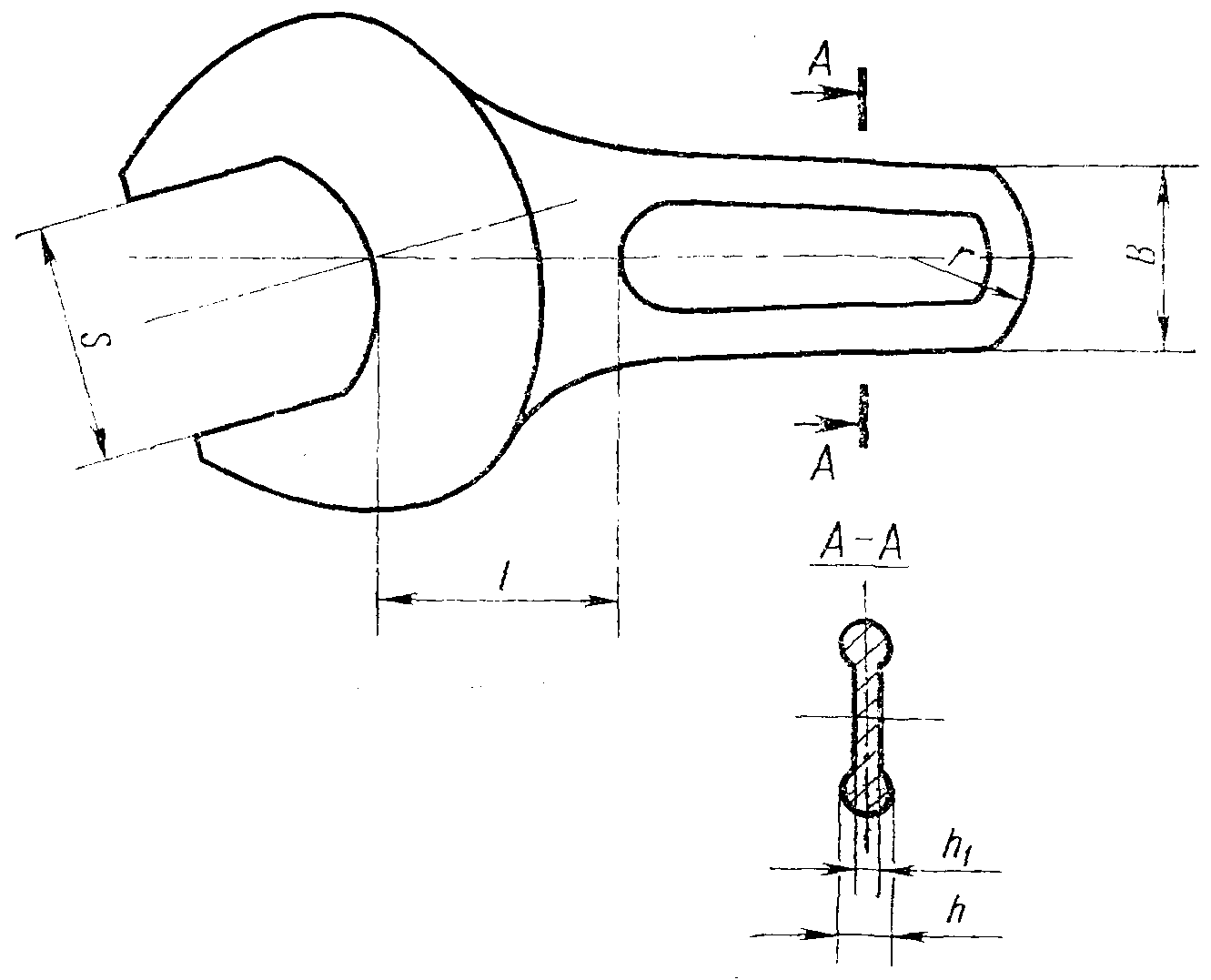

рис. 3

мм

S	B	l	h	h1	r
85	70	75	18	8	50
90		90
95		100
100		110
105		120
110		130
115		140
130	90	150	22	10	60
145		180
155		190
175	108	200	26	12
180		210
185		220
200		250
210	125	245	32	14	70
225	125	270	32	14	70

Предельные отклонения размеров, кроме S, по 2-му классу точности ГОСТ 7505-74.

(в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 05.02.1980 № 545)
